Typ	Piła ukośnica promieniowa
Marka	Bosch
Model	GCM 305-254 D Professional
Moc znamionowa	1500 W
Prędkość obrotowa biegu jałowego	4500 obr./min
Masa (wg EPTA)	19,8 kg
Średnica tarczy	254 mm
Otwór tarczy	30 mm (lub 25,4 mm w zależności od wersji)
Zakres kąta ukośnicy (poziomy)	48° w lewo do 48° w prawo
Zakres kąta nachylenia (pionowy)	47° w lewo do 47° w prawo
Maksymalne wymiary materiału (0°/0°)	90 x 305 mm (wysokość x szerokość)
Maksymalna głębokość cięcia	90 mm
Laser tnący	Klasa 2, 650 nm, <1 mW
Oświetlenie LED	Tak
Miękki start (Soft Start)	Tak
Funkcja promieniowa	Tak
System odsysania	Adapter do odkurzacza (∅ 35 mm) i worek na pył w zestawie
Bezpieczeństwo	Osłona wahadłowa, zabezpieczenie transportowe, blokada wrzeciona
Konserwacja	Regularne czyszczenie, wymiana osłon przeciwodpryskowych, kontrola lasera
Akcesoria w zestawie	Worek na pył, zacisk, klucz imbusowy, ogranicznik regulowany, 2 podpory materiału

Często zadawane pytania - GCM 305-254 D Professional BOSCH

Jak wymienić piłę tarczową?

Odłącz narzędzie od zasilania. Odchyl osłonę wahadłową do tyłu. Użyj klucza imbusowego, aby poluzować śrubę z łbem gniazdowym (gwint lewy) przy wciśniętej blokadzie wrzeciona. Zdejmij kołnierz dociskowy i piłę. Zamontuj nową piłę zgodnie z kierunkiem obrotów, a następnie dokręć w kierunku przeciwnym do ruchu wskazówek zegara.

Jak ustawić kąt ukośnicy?

Poluzuj pokrętło blokady. Dla kąta standardowego pociągnij dźwignię i obróć stół do żądanego położenia. Dla dowolnego kąta pociągnij dźwignię i naciśnij zaczep blokady, aby zwolnić stół, a następnie obróć do żądanego kąta. Dokręć pokrętło blokady.

Jak ustawić kąt nachylenia?

Poluzuj pokrętło. Pociągnij dźwignię blokady na zewnątrz, aby ustawić ją w pozycji swobodnej. Przechyl ramię narzędzia do żądanego kąta. Dla kąta standardowego zatrzaśnij dźwignię w odpowiednim położeniu. Dokręć pokrętło.

Jak używać lasera tnącego?

Włącz laser przyciskiem (5). Ustaw materiał tak, aby oznaczenie znajdowało się między dwoma promieniami lasera. Przed każdym cięciem sprawdź ustawienie lasera wykonując cięcie próbne. W razie potrzeby wyreguluj laser za pomocą śrub regulacyjnych.

Jakie są maksymalne wymiary materiału?

Dla cięcia pod kątem 0° ukośnicy i 0° nachylenia materiał może mieć do 90 mm wysokości i 305 mm szerokości. Maksymalna głębokość cięcia wynosi 90 mm. Sprawdź tabelę wymiarów w instrukcji dla innych kątów.

Jak transportować piłę?

Ustaw piłę w pozycji transportowej: poluzuj śrubę dociskową, pociągnij ramię narzędzia do przodu, dokręć śrubę, opuść ramię i zablokuj zabezpieczenie transportowe. Użyj uchwytu transportowego lub zagłębionych uchwytów. Nigdy nie noś narzędzia trzymając za podpory materiału.

Jak konserwować piłę?

Przed konserwacją odłącz narzędzie od zasilania. Regularnie czyść szczeliny wentylacyjne i płytę przesuwną. Wymień zużyte osłony przeciwodpryskowe. Sprawdź i wyreguluj laser po intensywnym użytkowaniu. W razie potrzeby oddaj narzędzie do autoryzowanego serwisu Bosch.

Czy mogę ciąć aluminium tą piłą?

Tak, pod warunkiem użycia piły tarczowej przeznaczonej do aluminium. Usuń worek na pył podczas cięcia aluminium, aby uniknąć ryzyka pożaru. Użyj odpowiedniego odciągu.

Co zrobić, jeśli piła nie uruchamia się?

Sprawdź, czy włącznik jest wciśnięty i czy blokada włączania jest przesunięta. Upewnij się, że wtyczka jest podłączona i bezpiecznik nie jest przepalony. Jeśli system miękkiego startu jest uszkodzony (natychmiastowa prędkość maksymalna), odeślij narzędzie do serwisu Bosch.

Jak używać mechanizmu promieniowego?

Poluzuj śrubę dociskową mechanizmu promieniowego, aby umożliwić ruch ramienia do przodu i do tyłu. Odsuń ramię od ogranicznika, opuść je, a następnie popchnij w kierunku ogranicznika, piłując ze stałym posuwem. W przypadku małych elementów zablokuj mechanizm promieniowy w tylnej pozycji.

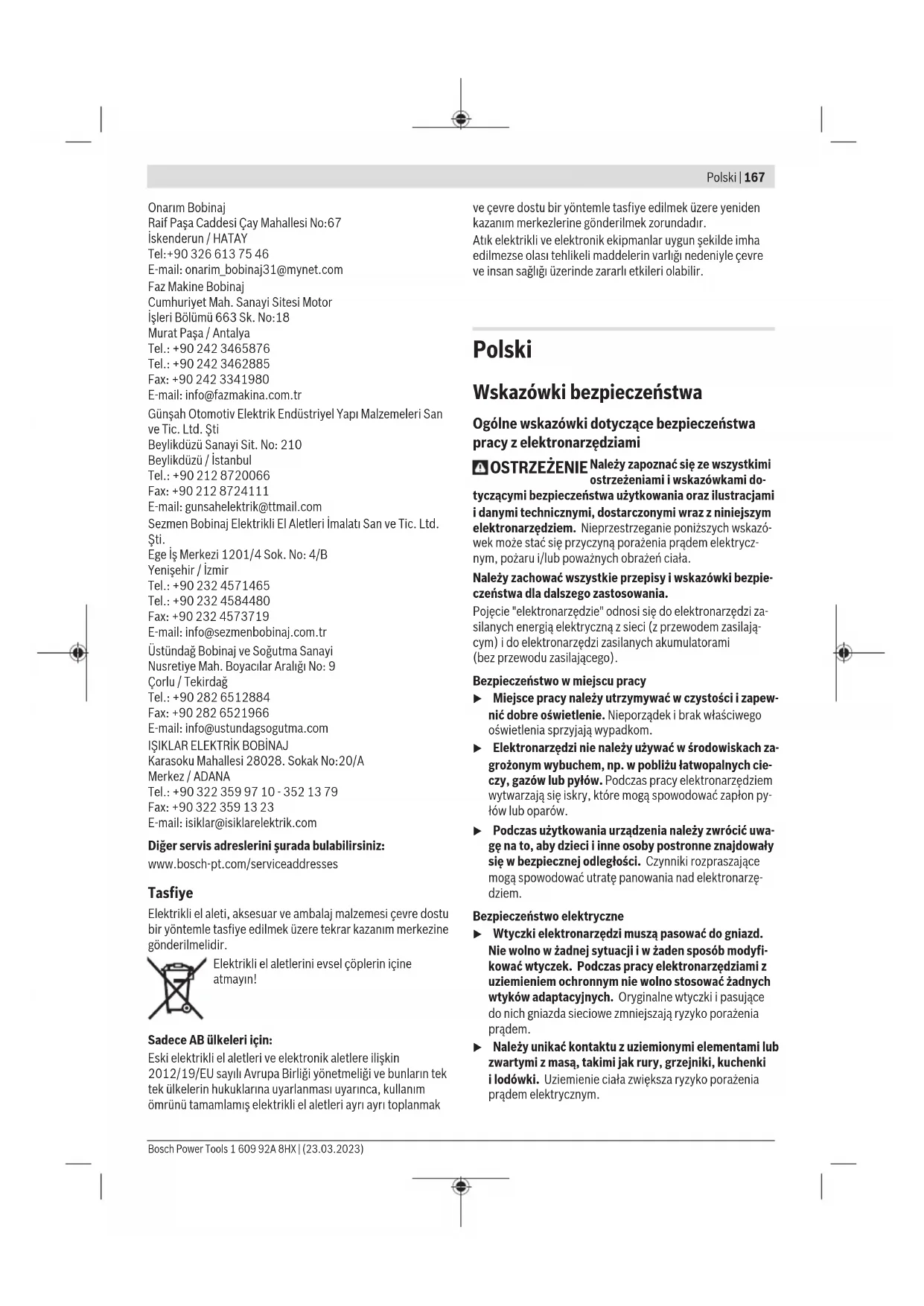

INSTRUKCJA OBSŁUGI GCM 305-254 D Professional BOSCH

pl Instrukcia oryginalna

Wskazówki bezpieczeństwa

Ogólne wskazówki dotyczące bezpieczeństwa pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.
Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pytów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pytów lub oparów.
Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.
Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

168 | Polski

Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.
▶ Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.
Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
▶ Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzy-

mać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.
Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro-narzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Elektronarzędzia i osprzęt należy utrzymywać w nie nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.
Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.
Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani sma-

rem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

Zasady bezpieczeństwa podczas pracy z ukośnicami

Ukośnie przeznaczone są do cięcia drewna lub produktów drewnopochodnych: nie należy ich stosować z tarczami ściernymi do cięcia materiałów żelaznych, takich jak sztaby, pręty, śruby itp. Pył ścierny może spowodować blokadę ruchomych części, np. osłony dolnej. Iskry powstające podczas cięcia tarczą ścierną mogą spowodować zapalenie się osłony dolnej, wypełnienia szczeliny tarczy i innych elementów wykonanych z tworzywa sztucznego.
Należy stosować zaciski do mocowania obrabianego przedmiotu zawsze, gdy tylko jest to możliwe. Jeżeli obrabiany element przytrzymywany jest ręką, należy zawsze zwracać uwagę, aby ręka znajdowała się w odległości nie mniejszej niż 100 mm od każdej ze stron tarczy pilarskiej. Pilarki nie wolno stosować do cięcia elementów, które są zbyt małe, aby można je było bezpiecznie zamocować w zacisku lub przytrzymać ręką. Jeżeli ręka osoby obsługującej znajduje się zbyt blisko tarczy pilarskiej, istnieje zwiększone ryzyko odniesienia obrażeń, spowodowane kontaktem z krawędzią skrawającą.
Obrabiany element należy unieruchomić i zablokować w zacisku lub przycisnąć równocześnie do prowadnicy i do stołu. W żadnym wypadku nie wolno podsuwać obrabianego materiału pod tarczę ani ciąć z ręki. Nieza-bezpieczone lub poruszające się elementy mogą zostać wyrzucone z dużą prędkością, powodując obrażenia.
Pilarkę należy przesuwać przez materiał, lekko ją popychając. Nie należy ciągnąć pilarki przez materiał. Aby wykonać cięcie, należy podnieść głowicę tnącą i przesunąć ją ponad materiałem przeznaczonym do obróbki. W następnej kolejności należy uruchomić silnik, docisnąć głowicę do dołu i prowadzić ją przez materiał, lekko popychając. Cięcie poprzez ciągnięcie maszyny może spowodować przemieszczenie się tarczy pilarskiej w stronę powierzchni obrabianego elementu i gwałtowny odrzut pilarki w kierunku osoby obsługującej.
▶ Nie wolno trzymać rąk nad planowaną linią cięcia ani też przed lub za tarczą pilarską. Przytrzymywanie obrabianego materiału na krzyż, tzn. trzymanie obrabianego elementu z prawej strony tarczy pilarskiej za pomocą lewej ręki lub na odwrót, jest bardzo niebezpieczne.
W czasie, gdy tarcza pilarska się obraca, nie wolno żadną z rąk sięgać za prowadnicę np. po to, by usunąć wióry ani w żadnym innym celu. Należy zachować od-

ległość nie mniejszą niż 100 mm od każdej ze stron tarczy pilarskiej. Odległość obracającej się tarczy pilarskiej od ręki nie zawsze można ocenić, co może spowodować doznanie poważnych obrażeń ciała.

Przed przystapieniem do cięcia materiał przeznaczony do obróbki należy poddać dokładniej kontroli. Jeżeli materiał jest nierówny lub wygięty, należy docisnąć go zewnętrzna stronę wygięcia do prowadnicy. Należy zawsze upewnić się, czy między obrabianym elementem, prowadnicą a stołem nie ma luki wzdłuż linii cięcia. Krzywe lub wygięte elementy mogą przekręcić się lub przemieścić i spowodować zablokowanie się tarczy pilarskiej podczas cięcia. W obrabianym materiale nie mogą znajdować się gwoździe ani żadne inne obce elementy.
▶ Nie wolno stosować pilarki przed uprzątnięciem ze stołu pilarskiego wszystkich narzędzi, wiórów itp. Na stole może znajdować się tylko element przeznaczony do obróbki. Drobne odpadki, kawałki drewna lub inne przedmioty mogą wejść w kontakt z obracającą się tarczą i zostać wyrzucone z dużą prędkością.
Wolno ciąć wyłącznie jeden element naraz. Elementów ułożonych jeden na drugim nie można w odpowiedni sposób zamocować ani podeprzeć, w związku z czym mogą one zostać pochwycone przez tarczę lub przemieścić się podczas cięcia.
Przed przystąpieniem do użytkowania należy upewnić się, czy ukośnica jest zamontowana lub umieszczona na równej, stabilnej powierzchni roboczej. Równa i stabilna powierzchnia robocza zmniejsza ryzyko przechylenia się lub przewrócenia ukośnicy.
Należy dobrze rozplanować swoją pracę. Przy każdej zmianie kąta cięcia lub nachylenia, należy upewnić się, że regulowana prowadnica jest odpowiednio zamocowana, przytrzymuje obrabiany element i nie wejdzie w kontakt z tarczą lub systemem osłon. Bez włączania urządzenia za pomocą przycisku "ON" i bez umieszczania materiału na stole roboczym, należy przeprowadzić symulację procesu cięcia ukośnicą, aby upewnić się, że tarcza pilarska nie wchodzi w kontakt z prowadnicą i że nie wystąpi ryzyko przecięcia prowadnicy.
Należy zadbać o odpowiednie podparcie materiału, np. za pomocą przedłużek stołu, koźła itp., które wydłużą lub rozszerzą powierzchnię stołu pilarskiego. Elementy, które są dłuższe lub szersze niż stół do ukośnic i nie zostały odpowiednio zabezpieczone mogą się przechylić. Jeżeli obrabiany przedmiot, lub odcięty kawałek odchyli się, może on podnieść osłone dolną lub zostać odrzucony przez obracającą się tarczę.
▶ Nie wolno wykorzystywać osób trzecich do podpierania materiału, w zastępstwie przedłużek stołu. Niestabilne podparcie obrabianych elementów może spowodować zablokowanie się tarczy lub przemieszczenie się elementu podczas procesu cięcia, a co za tym idzie pociągnięcie osoby obsługującej i pomagającej w kierunku obracającej się tarczy.
▶ Nie wolno w żadnym wypadku blokować ani dociskać odciętych kawałków materiału do obracającej się tar-

170 | Polski

czy pilarskiej. W przypadku stosowania ograniczników, np. ogranicznika długości, odcięty kawałek może zaklinować się w tarczy i zostać gwałtownie wyrzucony.

Należy zawsze stosować zaciski lub inne, specjalne elementy mocujące zaprojektowane do mocowania okrągłych elementów, takich jak pręty lub rury. Pręty mają tendencję do przekręcania się podczas cięcia, co powoduje "wcinanie" się tarczy w innym miejscu materiału. W konsekwencji obrabiany element wraz z ręką osoby obsługującej może zostać pociągnięty w kierunku tarczy.
Tarcza pilarska powinna osiągnąć pełną prędkość, za nim zostanie przyłożona do obrabianego elementu. W ten sposób można obniżyć ryzyko odrzutu obrabianego elementu.
W razie zablokowania się obrabianego elementu lub tarczy należy wyłączyć ukośnicę. Odczekać, aż wszystkie obracające się elementy zatrzymają się, wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Następnie wyjąć narzędzie robocze z materiału. Kontynuacja pracy z zablokowanym materiałem może spowodować utratę kontroli lub uszkodzenie ukośnicy.
Po zakończeniu cięcia należy zwolnić włącznik, ustawić głowicę pilarki w pozycji dolnej, odczekać, aż tarcza przestanie się obracać i dopiero potem usunąć cięty materiał. Zbliżanie ręki do obracającej się nadal tarczy jest niebezpieczne.
Wykonując cięcie częściowe lub zwalniając włącznik, zanim głowica tnąca znajdzie się w pozycji dolnej, należy mocno przytrzymać rękojeść pilarki. Działanie ha- mujące pilarki może spowodować szarpnięcie narzędziem w dół, niosąc ze sobą ryzyko obrażeń.
▶ Nie wolno zdejmować ręki z rękojeści, gdy głowica znajdzie się w najniższym położeniu. Głowicę zawsze należy przesunąć z powrotem w najwyższe położenie, trzymając dłonią rękojeść. Głowica poruszająca się w sposób niekontrolowany zwiększa ryzyko doznania obrażeń.
Stanowisko pracy należy utrzymywać w czystości. Szczególnie niebezpieczne są mieszanki materiałów. Pył z metalu lekkiego może się zapalić lub wybuchnąć.
Nie należy używać stępionych, wyszczerbionych, od- kształconych ani uszkodzonych tarcz pilarskich. Tar- cze pilarskie ze stępionymi lub niewłaściwie ustawio- nymi zębami, z powodu zbyt wąskiego rzazu, są przy- czyną zwiększonego tarcia i mogą doprowadzić do za- blokowania się tarczy w materiale oraz odrzutu.
▶ Nie używać tarcz pilarskich z wysokostopowej stali szybkotnącej (stal HSS). Tego rodzaju tarcze są podatne na złamanie.
Należy zawsze stosować tarcze pilarskie o właściwych wymiarach i z odpowiednim otworem montażowym (np. gwiaździstym lub okrągłym. Tarcze pilarskie niedopasowane do otworu montażowego powodują bicie, co może prowadzić do utraty panowania nad elektronarzędziem.

▶ Nie wolno w żadnym wypadku usuwać resztek pozostałych z obróbki, opiłków itp. z obszaru pracy elektronarzędzia, podczas gdy jest ono włączone. Przed wyłączeniem elektronarzędzia należy zawsze najpierw ustawić głowicę elektronarzędzia w pozycji spoczynkowej.
▶ Nie dotykać tarczy pilarskiej po zakończeniu pracy, zanim tarcza się nie ochłodzi. Tarcza pilarska nagrzewa się podczas pracy do bardzo wysokich temperatur.
W zakres dostawy elektronarzędzia wchodzi tabliczka ostrzegawcza lasera (zob. tabela „Symbole i ich znaczenie”).
Jeżeli tabliczka ostrzegawcza lasera nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.
Należy dbać o czytelność tabliczek ostrzegawczych, znajdujących się na elektronarzędziu.

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również same-mu wpatrywać się w wiązkę ani w jej odbicie. Można w ten sposób spowodować czyjeś ośle-pienie, wypadki lub uszkodzenie wzroku.

W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki.
▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego. Opisane w niniejszej instrukcji obsługi możliwości ustawień mogą być stosowane bez żadnego ryzyka.
▶ Nie wolno udostępniać elektronarzędzia do użytkowania dzieciom pozostawionym bez nadzoru. Mogą one nieumyślnie oślepić inne osoby lub same siebie.

Symbole

Następujące symbole mogą być ważne podczas użytkowania elektronarzędzia. Proszę zapamiętać te symbole i ich znaczenia. Właściwa interpretacja symboli ułatw i użytkownikowi lepsze i bezpieczniejsze użytkowanie urządzenia.

Symbole i ich znaczenie

Promieniowanie laserowe Nie wpatrywać się w wiązkę lasera Klasa 2: Produkt laserowy dla konsumentów EN 50689:2021

Gdy elektronarzędzie jest włączone, należy trzymać dłonie z dala od obszaru pracy. Podczas kontaktu z tarczą istnieje niebezpieczeństwo doznania obrażeń.

Symbole i ich znaczenie

Należy stosować maskę przeciwpyłową.

Należy stosować okulary ochronne.

Należy stosować środki ochrony słu- chu. Hałas może spowodować utratę słu- chu.

Strefa niebezpieczna! W miarę możliwości nie zbliżać do tej strefy dłoni, palców ani ramion.

Elektronarzędzie należy przenosić, trzymając je wyłącznie za specjalnie oznaczone miejsca (zagłębienia) lub za uchwyt transportowy.

Podczas wykonywania cięć pod kątem w pionie przestawne szyny oporowe należy wysunąć na zewnątrz lub całkowicie je zdjąć.

3 601 M49 1..

Należy zwrócić uwagę na wymiary tarczy. Średnica otworu musi pasować bez luzu do wrzeciona. Jeżeli konieczne jest użycie kształtek redukcyjnych, należy zwrócić uwagę, aby kształtka redukcyjna pasowała wymiarami do grubości korpusu i średnicy otworu tarczy, a także do średnicy wrzeciona. W miarę możliwości należy stosować kształtki redukcyjne dostarczone wraz z tarczą.

3 601 M49 1B.

Średnica tarczy musi odpowiadać średni- cy podanej na symbolu.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przeznaczonym do wzdłużnego i poprzecznego cięcia drewna po linii

prostej. Możliwe jest przy tym cięcie pod kątem w poziomie od -48° do +48° oraz w pionie od 47° (po lewej stronie) do 47° (po prawej stronie).

Moc elektronarzędzia przystosowana jest do cięcia drewna twardego i miękkiego oraz do cięcia płyt wiórowych i pilśniowych.

Możliwe jest też cięcie profili aluminiowych i tworzyw sztucznych, jednakże konieczne jest użycie odpowiednich tarcz.

Produkt jest urządzeniem laserowym dla konsumentów zgodnie z normą EN 50689.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Śruba ustalająca mechanizmu przesuwu
(2) Mechanizm przesuwu
(3) Uchwyt transportowy
(4) Pokrywa ochronna
(5) Włącznik/wyłącznik lasera (oznaczanie linii cięcia)
(6) Włącznik/wyłącznik oświetlenia roboczego
(7) Blokada włącznika/wyłącznika
(8) Włącznik/wyłącznik

(9) Rękojeść

(10) Ostona lasera

(11) Otwór wyjściowy wiązki lasera

(12) Ostona

(13) Rolka ślizgowa

(14) Stół pilarski

(15) Otwory montażowe

(16) Podkładka

(17) Klamra mocująca

(18) Gałka nastawcza dla dowolnych kątów cięcia (w poziomie)

(19) Dźwignia wstępnego ustawiania kątów cięcia (w poziomie)

(20) Zabezpieczenie przed wywróceniem się

(21) Tabliczka ostrzegawcza lasera

(22) Nacięcia dla standardowych kątów cięcia (w poziomie)

(23) Skala kąta cięcia (w poziomie)

(24) Śruba zaciskowa przedłużki stołu pilarskiego

(25) Przedłużka stołu

(26) Blat stołu (elastyczny system mocowania)

(27) Nieruchoma szyna oporowa

(28) Przestawna szyna oporowa

(29) Skala dla kątów cięcia (w pionie)

(30) Wskaźnik kąta cięcia (w pionie)

(31) Ostona przeciwwiórowa

(32) Brzeszczot

172 | Polski

(33)	Blokada wrzeciona	(48)	Mocowanie drugiego blatu stołu (na blacie stołu)
(34)	Zabezpieczenie transportowe	(49)	Trzpień gwintowany
(35)	Pałąk stabilizujący	(50)	Adapter do odsysania pyłu
(36)	Ogranicznik długości	(51)	Śruba sześciokątna do zamocowania tarczy
(37)	Worek na pył	(52)	Kołnierz
(38)	Śruba regulacyjna ogranicznika głębokości	(53)	Wewnętrzny kołnierz
(39)	Ogranicznik głębokości	(54)	Śruby mocujące podkładki
(40)	Drążek gwintowany	(55)	Śruba osłony lasera
(41)	Zacisk stolarski	(56)	Śruba mocująca obudowy lasera
(42)	Otwory na zacisk stolarski	(57)	Obudowa lasera
(43)	Klucz sześciokątny / wkrętak płaski	(58)	Wskaźnik kąta cięcia (w poziomie)
(44)	Śruba blokująca przestawnej szyny oporowej	(59)	Śruba wskaźnika kąta cięcia (w poziomie)
(45)	Pokrętło blokujące dla kątów cięcia (w pionie)	(60)	Śruba wskaźnika kąta cięcia (w pionie)
(46)	Dźwignia blokująca dla kątów cięcia (w pionie)	(61)	Zagłębienia
(47)	Mocowanie blatu stołu (na elektronarzędziu)

Dane techniczne

Ukośnica do paneli GCM 305-254 D GCM 305-254 D

Numer katalogowy		3 601 M49 1..	3 601 M49 1B.
Moc nominalna W 1500 1500
Prędkość obrotowa bez obciążenia min	-1	4500	4500
System Soft Start ● ●
Typ lasera nm 650 650
	mW < 1 < 1
Klasa lasera 2 2
Waga zgodnie z EPTA-Procedure 01:2014 kg 19,8 19,8

Wymiary odpowiednich tarcz

Średnica tarczy mm 254 254
Grubość korpusu tarczy	mm	1,4-2,5	1,4-2,5
Średnica otworu	mm	30 25,4

Dane aktualne są dla napięcia znamionowego [U] 220 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się różnic.

Dopuszczalne wymiary obrabianego elementu (maksymalne/minimalne): (zob. „Dopuszczalne wymiary obrabianego elementu“, Strona 177)

Informacja o poziomie hałasu

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN IEC 62841-3-9.

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 88 dB(A); poziom mocy akustycznej 101 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Podany w niniejszej instrukcji poziom emisji hałasu został zmierzony zgodnie z określoną normą procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go także użyć do wstępnej oceny poziomu emisji hałasu. Podany poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie kon-

serwowane, poziom emisji hałasu może różnić się od podanej wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu emisji hałasu w czasie pracy.

Montaż

Należy unikać niezamierzonego uruchomienia narzędzia. Podczas montażu oraz podczas innych prac przy elektronarzędziu wtyczka urządzenia nie może być podłączona do zasilania.

Zakres dostawy

Należy zwrócić uwagę na rysunek przedstawia- jący zakres dostawy, umieszczony na początku instrukcji obsługi.

Przed pierwszym uruchomieniem elektronarzędzia sprawdzić, czy wszystkie niżej wymienione części zostały dostarczone:

• Ukośnica do paneli z zamontowaną tarczą
• Pokrętło blokujące (45)
• Przestawna szyna oporowa (28)
• Zacisk stolarski (41)
• Klucz sześciokątny/wkrętak płaski (43)
• Worek na pyt (37)
• Blaty stołu (26) (2 szt.)

Wskazówka: Skontrolować elektronarzędzie pod kątem ewentualnych uszkodzeń.

Przed każdym kolejnym użyciem elektronarzędzia należy sprawdzić wszystkie zabezpieczenia lub lekko uszkodzone części pod kątem ich prawidłowego i zgodnego z przeznaczeniem działania. Sprawdzić, czy ruchome części działają prawidłowo i czy się nie zakleszczają oraz czy któreś z części nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane oraz spełniać wszystkie warunki gwarantujące prawidłowe działanie.

Naprawę lub wymianę uszkodzonych zabezpieczeń i części należy zlecić autoryzowanemu serwisowi.

Montaż poszczególnych elementów

• Ostrożnie rozpakować dostarczone elementy.
• Usunąć całe opakowanie z elektronarzędzia i dostarczonego wraz z nim osprzętu.
• Podczas montażu elementów urządzenia należy wziąć pod uwagę, że elektronarzędzie znajduje się w położeniu transportowym.

Montaż blatu stołu (zob. rys. A1)

Blaty stołu (26) można umieścić po lewej stronie, po prawej stronie lub z przodu elektronarzędzia. Elastyczny system mocowania umożliwia wiele wariantów wydłużania i poszerzania stołu (zob. rys. G).

- W zależności od potrzeby wsunąć blat stołu (26) w mocowania (47) na elektronarzędziu lub w mocowania (48) drugiego blatu stołu.

▶ Nie wolno przenosić elektronarzędzia, trzymając je za blaty stołu.

Podczas transportu elektronarzędzia należy używać wyłącznie elementów transportowych.

Montaż pokrętła blokującego (zob. rys. A2)

Pokrętło blokujące (45) służy do zablokowania ustawionych kątów cięcia w pionie i jest wymagane dla bezpiecznej pracy.

- Odkręcić nakrętkę sześciokątną z trzpienia gwintowanego (49).

- Przykręcić pokrętło blokujące (45) w kierunku zgodnym z ruchem wskazówek zegara do trzpienia gwintowanego (49) i mocno dokręcić.

Montaż przestawnej szyny oporowej (zob. rys. A3)

Przed rozpoczęciem cięcia należy zamontować przestawną szynę oporową (28).

- Wsunąć przestawną szynę oporową (28) po prawej stronie od tarczy w odpowiedni rowek i mocno dokręcić śrubę blokującą (44). Spłaszczona część szyny oporowej musi przy tym być skierowana do wewnątrz, w stronę tarczy.

Montaż stacjonarny lub ustawienie bez montażu

Dla zagwarantowania bezpiecznej obsługi, należy przed użyciem przymocować elektronarzędzie do równej i stabilnej powierzchni (np. ławy roboczej).

Montaż na powierzchni roboczej (zob. rys. B1-B2)

• Przymocować elektronarzędzie odpowiednimi śrubami do powierzchni roboczej. Służą do tego otwory (15). lub
• Za pomocą dostępnych w handlu ścisków stolarskich przymocować elektronarzędzie za stopki do powierzchni roboczej.

Montaż na stole roboczym firmy Bosch

Dzięki stopkom z regulacją wysokości stoły robocze GTA firmy Bosch oferują stabilność elektronarzędzia na każdym podłożu. Blaty stołu zapewniają optymalne podparcie dłuższych elementów.

Należy w całości przeczytać wskazówki bezpieczeństwa oraz instrukcje, które zostały dostarczone wraz ze stołem roboczym. Błędy w przestrzeganiu tych wskażówek i instrukcji mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Zmontować prawidłowo stół przed zamontowaniem do niego elektronarzędzia. Bezblędne zmontowanie stołu zapobiega jego zawaleniu się.
– Zamocować elektronarzędzie na stole roboczym w pozycji transportowej.

Montaż wolnostojący (niezalecany!) (zob. rys. B3)

W wyjątkowych przypadkach, gdy niemożliwy okaże się montaż elektronarzędzia na równym i stabilnym podłożu, elektronarzędzie można ustawić prowizorycznie, stosując zabezpieczenie przed wywróceniem się.

Bez zabezpieczenia przed wywróceniem się, elektronarzędziu brakuje stabilności i może ono się przewrócić, zwłaszcza podczas cięcia pod maksymalnym kątem w poziomie i/lub pionie.

- Wkręcić lub wykręcić zabezpieczenie przed wywróceniem się (20) do takiego stopnia, aby elektronarzędzie stało prosto i stabilnie na powierzchni roboczej.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok małarskich z zawartością ołowiu, niektórych gatunków drewna, minera-

174| Polski

łów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• O ile jest to możliwe, należy zawsze stosować system od-sysania pyłu, dostosowany do rodzaju obrabianego materiału.
  – Należy zawsze dbać o dobrą wentylację stanowiska pracy.
• Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.

▶ Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

System odsysania pyłu i wiórów może się zablokować pyłem, wiórami lub kawałkami obrabianego materiału.

• Wyłączyć elektronarzędzie i wyjąć wtyczkę z gniazda.
• Odczekać, aż tarcza całkowicie się zatrzyma.
• Znaleźć przyczynę blokady i usunąć ją.

System odsysania pyłu z workiem na pył (zob. rys. C)

Do odsysania wiórów należy używać worka na pył (37) znajdującego się w wyposażeniu standardowym.

• Ustawić uchwyt transportowy (3) w pionie.
• Włożyć worek na pył (37) w adapter do odsysania pyłu (50) i obrócić w taki sposób, aby trzpień worka na pył zaskoczył w otworze adaptera do odsysania pyłu.

Podczas cięcia worek na pył nie może się zetknąć z ruchomy- mi częściami urządzenia.

Opróżniać regularnie worek na pył.

▶ Po każdym użyciu należy skontrolować i oczyścić worek na pył.
Przed przystąpieniem do cięcia aluminium należy uprzednio usunąć worek na pył, aby uniknąć zagrożenia pożarem.

Zewnętrzny system odsysania pyłu

W celu odsysania pyłu można podłączyć do adaptera do odsysania pyłu (50) także wąż odkurzacza (∅ 35 mm).

- Podłączyć wąż odkurzacza do adaptera do odsysania pyłu (50).

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pytów rakotwórczych należy używać odkurzacza specjalnego.

Wymiana tarczy (zob. rys. D1–D4)

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Podczas montażu tarczy pilarskiej używać rękawic ochronnych. Przy kontakcie z tarczą pilarską istnieje niebezpieczeństwo zranienia.

Należy stosować tarcze, których maksymalnie dopuszczalna prędkość jest wyższa od prędkości obrotowej elektronarzędzia bez obciążenia.

Stosować należy wyłącznie tarcze, których parametry są zgodne z podanymi w niniejszej instrukcji obsługi i zostały przetestowane zgodnie z wymaganiami normy EN 847-1 i odpowiednio oznakowane.

Stosować należy wyłącznie tarcze, które zostały polecone przez producenta elektronarzędzia i które są dostosowane do rodzaju obrabianego materiału. Dzięki temu można uniknąć przegrzania się zębów podczas cięcia.

Demontaż tarczy pilarskiej

– Ustawić elektronarzędzie w pozycji roboczej.
- Odchylić osłone (12) do tyłu i przytrzymać ją w tej pozycji.
- Odkręcić śrubę sześciokątną (51) za pomocą klucza sześciokątnego (6 mm) (43) naciskając równocześnie blokadę wrzeciona (33), tak aby zaskoczyła w zapadce.
- Trzymając blokadę wrzeciona (33) naciśniętą, wykręcić śrubę sześciokątną (51) w kierunku zgodnym z ruchem wskazówek zegara (gwint lewoskrętny!).
- Zdjąć kołnierz (52).
- Zdjąć tarczę (32).
- Przesunąć osłone powoli ku dołowi.

Montaż tarczy pilarskiej

Podczas montażu należy zwrócić uwagę na to, by kierunek cięcia zębów (kierunek strzałki na tarczy pilarskiej) zgadzał się z kierunkiem strzałki na pokrywie ochronnej!

W razie potrzeby oczyścić przed montażem wszystkie części, które mają być zamontowane.

• Odchylić osłonę (12) do tyłu i przytrzymać ją w tej pozycji.
• Założyć nową tarczę na wewnętrzny kołnierz (53).
  – Nałożyć kołnierz (52) i śrubę sześciokątną (51). Naci snąć blokadę wrzeciona (33), aż zaskoczy w zapadce, a następnie dokręcić śrubę sześciokątną w kierunku przeciwnym do ruchu wskazówek zegara.
• Przesunąć osłone powoli ku dołowi.

Praca

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Zabezpieczenie transportowe (zob. rys. E)

Zabezpieczenie transportowe (34) ułatwia manewrowanie elektronarzędziem podczas transportu na miejsce pracy.

Odbezpieczanie elektronarzędzia (pozycja pracy)

• Przesunąć głowicę narzędzia, trzymając za rękojeść, (9) lekko do dołu, aby odciążyć zabezpieczenie transportowe (34).
• Wysunąć zabezpieczenie transportowe (34) w całości na zewnątrz.
• Przesunąć głowicę narzędzia powoli do góry.

Zabezpieczanie elektronarzędzia (pozycja transportowa)

• Zwolnić śrubę ustalającą (1), jeżeli blokuje ona mechanizm przesuwu (2). Pociągnąć głowicę do oporu do przodu i dokręcić śrubę ustalającą, aby zablokować mechanizm przesuwu.
• Zdjąć ogranicznik głębokości (39), pociągając go do góry.
• Aby zablokować stół pilarski (14) należy dokręcić gałkę nastawczą (18).
• Trzymając za rękojeść (9), przesunąć głowicę w dół, aż zabezpieczenie transportowe (34) będzie można całkowicie wsunąć do wewnątrz.
  Głowica została zablokowana i jest gotowa do transportu.

Przygotowanie pracy

Aby zagwarantować precyzję cięć, należy po intensywnym użytkowaniu skontrolować i w razie potrzeby zmodyfikować

ustawienia podstawowe elektronarzędzia.

Niezbędne jest do tego doświadczenie oraz odpowiednie specjalistyczne narzędzia.

Serwis firmy Bosch wykona te prace szybko i niezawodnie.

Wydłużanie/poszerzanie powierzchni stołu pilarskiego (zob. rys. F-G)

Pod wystającą część długiego i ciężkiego elementu należy coś włożyć, lub czymś podeprzeć.

Za pomocą specjalnych przedłużek (25) można wydłużyć powierzchnię stołu pilarskiego w prawą lub w lewą stronę.

- Odkręcić śrubę zaciskową (24).

- Wysunąć przedłużkę stołu pilarskiego (25) na zewnątrz, do osiągnięcia żądanej długości.

– Aby zablokować przedłużkę stołu, należy ponownie dokręcić śrubę zaciskową (24).

Elastyczny system mocowania blatów stołu (26) umożliwia wiele wariantów wydłużania i poszerzania stołu.

- W zależności od potrzeby wsunąć blat stołu (26) w mocowania (47) na elektronarzędziu lub w mocowania (48) drugiego blatu stołu.

▶ Nie wolno przenosić elektronarzędzia, trzymając je za blaty stołu.

Podczas transportu elektronarzędzia należy używać wyłącznie elementów transportowych.

Przesuwanie szyny oporowej (zob. rys. H)

Przy wykonywaniu poziomych i/lub pionowych cięć pod kątem należy, w zależności od kierunku cięcia, przesunąć lewą lub prawa przestawną szynę (28) na zewnątrz lub całkowicie ją zdjąć.

Pionowy kąt cięcia	Poziomy kąt cięcia
0^ -22, 5^ (po lewej/prawej stronie)	>0^	- Odkręcić lewą/prawą śrubę blokującą (44).- Wysunąć lewą/prawą przestawną szynę oporową (28) całkowicie na zewnątrz.
22,5^ - 47^ (po lewej/prawej stronie)	≤ 48^ (po lewej/prawej stronie)	- Odkręcić lewą/prawą śrubę blokującą (44).- Wysunąć lewą/prawą przestawną szynę oporową (28) całkowicie na zewnątrz.- Odchylić przestawną szynę oporową całkowicie do góry.

Unieruchamianie obrabianego elementu (zob. rys. I)

Aby zagwarantować optymalne bezpieczeństwo pracy, należy zawsze zamocować obrabiany element.

Nie obrabiać elementów, które są za małe, aby można było je zamocować.

- Obrabiany element należy mocno docisnąć do szyn oporowych (28) i (27).

– Włożyć znajdujący się w wyposażeniu standardowym ścisk stolarski (41) w jeden z przewidzianych dla niego otworów (42).

- Drążek gwintowany (40) zacisku należy dopasować do wysokości obrabianego elementu.

- Dokręcić drążek gwintowany (40), unieruchamiając w ten sposób obrabiany element.

Ustawianie kątów cięcia

Ustawianie standardowych poziomych kątów cięcia (zob. rys. J)

Do szybkiego i precyzyjnego ustawiania często używanych poziomych kątów cięcia na stole pilarskim przewidziano nacięcia (22):

po lewej stronie po prawej stronie

0°

45^;30^;22,5^;15^15^;22,5^;30^;45^

• Odkręcić gałkę nastawczą (18), jeśli była dokręcona.
  – Pociągnąć dźwignię (19) i obrócić stół pilarski (14) w prawo lub w lewo, do osiągnięcia żądanego nacięcia.
• Zwolnić dźwignię. Dźwignia musi w sposób słyszalny za- skoczyć w nacięciu.
  – Ponownie dokręcić gałkę nastawczą (18).

176 | Polski

Ustawianie dowolnych poziomych kątów cięcia (zob. rys. K)

Poziomy kąt cięcia można ustawić w zakresie od 48° (po lewej stronie) do 48° (po prawej stronie).

• Odkręcić gałkę nastawczą (18), jeśli była dokręcona.
  – Pociągnąć dźwignię (19) i równocześnie nacisnąć klamrę mocującą (17), aż zaskoczy ona w przewidzianym zagłę bieniu. Dzięki temu można będzie swobodnie poruszać stołem pilarskim.
• Obrócić stół pilarski (14), trzymając za gałkę nastawczą, w lewo lub w prawo, aż wskaźnik kąta (58) wskaże żąda- ny poziomy kąt cięcia.
• Ponownie dokręcić gałkę nastawczą (18).
• Aby ponownie zwolnić dźwignię (19) (w celu ustawienia standardowych kątów cięcia), należy pociągnąć dźwignię do góry.

Klamra mocująca (17) powróci do pozycji wyjściowej, a dźwignia (19) będzie mogła ponownie (22) zostać zablokowana w nacięciach.

Ustawianie pionowych kątów cięcia

Pionowy kąt cięcia można ustawić w zakresie od 47° (po lewej stronie) do 47° (po prawej stronie).

Do szybkiego i precyzyjnego ustawiania często używanych pionowych kątów cięcia przewidziano stałe pozycje dla kątów 0°, 22,5° i 45°.

- Upewnić się, że pokrętło blokujące (45) jest zamontowane (zob. „Montaż pokrętła blokującego (zob. rys. A2)“, Strona 173).

Ustawianie standardowych pionowych kątów cięcia (zob. rys. L)

• Wysunąć przestawne szyny oporowe (28) całkowicie na zewnątrz lub zdjąć je.
• Odkręcić pokrętło blokujące (45).
• Przesunąć dźwignię blokującą (46) na zewnątrz, aby za- skoczyła w położeniu wolnobiegu. Dzięki temu można wykorzystać całkowity zakres kąta cię- cia (po prawej i po lewej stronie).
  – Trzymając za rękojeść (9), odchylić głowicę narzędzia w lewo lub prawo, aż wskaźnik kąta (30) wskaże żądany standardowy kąt cięcia w pionie.
• Obrócić dźwignię blokującą (46). Dźwignia blokująca musi w sposób słyszalny zaskoczyć w położeniu żądanego standardowego kąta cięcia w pionie.
  – Ponownie mocno dokręcić pokrętło blokujące (45).

Ustawianie dowolnych pionowych kątów cięcia

• Wysunąć przestawne szyny oporowe (28) całkowicie na zewnątrz lub zdjąć je.

• Odkręcić pokrętło blokujące (45).
  – Przesunąć dźwignię blokującą (46) na zewnątrz, aby za- skoczyła w położeniu wolnobiegu. Dzięki temu można wykorzystać całkowity zakres kąta cię- cia (po prawej i po lewej stronie).

• Trzymając za rękojeść (9), odchylić głowicę narzędzia w lewo lub prawo, aż wskaźnik kąta (30) wskaże żądany pionowy kąt cięcia.
  – Ponownie mocno dokręcić pokrętło blokujące (45).

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia.
Przed rozpoczęciem cięcia należy zawsze mocno dokręcić gałkę nastawczą (18) i pokrętło blokujące (45). W przeciwnym wypadku tarcza może się przechylić w obrabianym elemencie.

Włączanie oświetlenia roboczego

Oświetlenie robocze polepsza warunki oświetleniowe bezpośrednio na stanowisku pracy. Szczególnie dobry rezultat cięcia można osiągnąć, używając oświetlenia roboczego wraz z oznaczeniem linii cięcia przez wiązki lasera.

Włączyć oświetlenie robocze za pomocą włącznika (6).

▶ Nie należy patrzeć bezpośrednio na strumień światła – może to spowodować oślepienie.

Włączanie (zob. rys. M)

- Aby włączyć elektronarzędzie, należy najpierw przesunąć blokadę włącznika (7) w pozycję środkową, a następnie nacisnąć włącznik/wyłącznik (8) i trzymać go w tej pozycji.

Wskazówka: Ze względów bezpieczeństwa włącznik/wyłącznik (8) nie może zostać zablokowany do pracy ciągłej. Przez cały czas obróbki musi być naciśnięty przez osobę obługującą.

Wyłączanie

- Aby wyłączyć, należy zwolnić włącznik/wyłącznik (8).

System Soft Start

System Soft Start ogranicza natężenie prądu podczas włączania elektronarzędzia i umożliwia eksploatację z bezpiecznikiem 16 A.

Wskazówka: Jeżeli elektronarzędzie tuż po włączeniu pracuje z pełną prędkością obrotową, oznacza to awarię systemu Soft Start. Elektronarzędzie należy natychmiast odesłać do specjalistycznego punktu obsługi klienta.

Ciecie

Ogólne wskazówki dotyczące piłowania

Przed rozpoczęciem cięcia należy zawsze mocno do- kręcić gałkę nastawczą (18) i pokrętło blokujące (45). W przeciwnym wypadku tarcza może się przechylić w obrabianym elemencie.
Podczas każdego cięcia upewnić się najpierw, czy tarcza pilarska nie styka się z szyną oporową, ściskami stolarskimi czy też z innymi częściami urządzenia. Usunąć ewentualnie zamocowane pomocnicze ograniczniki lub odpowiednio je dopasować.

Tarcze pilarskie należy chronić przed upadkiem i uderzeniami. Nie należy poddawać tarcz działaniu sił bocznych.

Należy ciąć wyłącznie materiały, które zostały wyszczególnione w rozdziale dotyczącym użycia zgodnego z przeznaczeniem.

Nie piłować skrzywionych elementów. Obrabiany element musi równo przylegać do szyny oporowej.

Pod wystającą część długiego i ciężkiego elementu należy coś włożyć, lub czymś podeprzeć.

Należy upewnić się, czy osłona funkcjonuje prawidłowo i czy może się swobodnie poruszać. Podczas ruchu głowicy w dół osłona powinna się otwierać. Podczas ruchu głowicy do góry osłona powinna zamknąć się, zastaniając tarczę, a następnie zablokować się w pozycji górnej głowicy.

Pozycja pracy osoby obsługującej (zob. rys. N)

▶ Nie należy ustawiać się w jednej linii z tarczą, z przodu elektronarzędzia. Należy stawać zawsze w pozycji lekko przesuniętej w bok. W ten sposób ciało jest poza za-sięgiem ewentualnego odrzutu.

– Zachować bezpieczną odległość rąk, palców i ramion od obracającej się tarcza pilarskiej.
- Nie krzyżować rąk przed głowicą narzędzia.

Ciecie z posuwem

• W celu cięcia z posuwem zapewnionym przez mechanizm przesuwu (2) (szerokie elementy) poluzować śrubę ustalającą (1), jeśli była dokręcona.
• W razie potrzeby ustawić żądany poziomy i/lub pionowy kąt cięcia.
• Obrabiany element należy mocno docisnąć do szyn oporowych (27) i (28).
• Unieruchomić obrabiany element, uwzględniając jego wymiary.
  – Odsunąć głowicę od szyny oporowej (27), tak aby tarcza znalazła się przed obrabianym elementem.
• Włączyć elektronarzędzie.
• Trzymając za rękojeść (9), przesunąć głowicę powoli do dołu.
• Docisnąć głowicę w kierunku szyn oporowych (27) oraz (28) i przeciąć materiał z równomiernym posuwem.
• Wyłączyć elektronarzędzie i odczekać aż do całkowitego zatrzymania się tarczy.
• Przesunąć głowicę powoli do góry.

Ciecie bez posuwu (przycinanie) (zob. rys. O)

• W celu cięcia bez posuwu (małe elementy) poluzować śrubę ustalającą (1), jeśli była dokręcona. Przesunąć głowicę do oporu w kierunku szyny oporowej (27) i ponownie dokręcić śrubę ustalającą (1).
• W razie potrzeby ustawić żądany poziomy i/lub pionowy kąt cięcia.
• Obrabiany element należy mocno docisnąć do szyn oporowych (27) i (28).
• Unieruchomić obrabiany element, uwzględniając jego wymiary.
• Włączyć elektronarzędzie.
• Trzymając za rękojeść (9), przesunąć głowicę powoli do dołu.

– Przeciąć obrabiany element z równomiernym posuwem.
- Wyłączyć elektronarzędzie i odczekać aż do całkowitego zatrzymania się tarczy.
- Przesunąć głowicę powoli do góry.

Wskazówki dotyczące pracy

Oznaczanie linii cięcia (zob. rys. P)

Dwie wiązki laserowe ukazują szerokość cięcia tarczy pilarskiej. Dzięki temu możliwe jest dokładne ustawienie obrabianego elementu bez otwierania osłony.

• Włączyć wiązki lasera za pomocą włącznika (5).
  – Zaznaczone do cięcia miejsce na obrabianym elemencie można ustawić kierując się linią przebiegającą pomiędzy oboma liniami lasera.

Wskazówka: Przed przystąpieniem do cięcia należy upewnić się czy linia cięcia jest prawidłowo wskazywana Regulacja lasera. Wiązki lasera mogą ulec przemieszczeniu na przykład pod wpływem drgań spowodowanych intensywnym użytkowaniem.

Dopuszczalne wymiary obrabianego elementu

Maksymalna wielkość obrabianych elementów:

Poziomy kąt cięcia	Pionowy kąt cięcia	Wysokość x sze-rokość [mm]
0° 0° 90 x 305
45° (po lewej/prawej stronie)	0° 90 x 215
45° (po lewej stro-nie)	45° (po lewej stro-nie)	55 x 215
45° (po prawej stronie)	45° (po prawej stronie)	30 x 215
0° 45° (po lewej stro-nie)		55 x 305
0° 45° (po prawej stronie)		30 x 305

Minimalna wielkość obrabianych elementów (= wszystkie elementy, które można zamocować za pomocą znajdującego się w wyposażeniu standardowym ścisku stolarskiego (41) po lewej lub po prawej stronie tarczy): 100 x 40 mm (długość x szerokość)

Maksymalna głębokość cięcia (0°/0°): 90 mm

Ustawianie ogranicznika głębokości (nacinanie rowków) (zob. rys. Q)

W celu nacinania rowków należy przestawić ogranicznik głębokości.

• Odchylić ogranicznik głębokości (39) ku przodowi.
• Przesunąć głowicę narzędzia w żądaną pozycję, trzymając za rękojeść (9).
• Obrócić śrubę regulacyjną (38), aż końcówka śruby do- tknie ogranicznika głębokości (39).
• Przesunąć głowicę powoli do góry.

178 | Polski

Ciecie elementów jednakowej długości (zob. rys. R)

W celu łatwiejszego cięcia elementów jednakowej długości można posłużyć się lewym lub prawym ogranicznikiem długości (36).

• Przesunąć ogranicznik długości (36), obracając go do góry.
  – Ustawić przedłużkę stołu pilarskiego (25) w zależności od żądanej długości obrabianego przedmiotu.

Nietypowe elementy

Podczas cięcia wygiętych lub okrągłych przedmiotów należy je szczególnie starannie zabezpieczyć przed przesuwaniem się. Na linii cięcia nie może powstać szczelina między obrabianym elementem, szyną oporową i stołem pilarskim. W razie potrzeby należy wykonać specjalne uchwyty.

Wymiana wkładek (zob. rys. S)

Wkładki (16) mogą się zużyć po dłuższym użytkowaniu elektronarzędzia.

Należy wymienić uszkodzone wkładki.

• Ustawić elektronarzędzie w pozycji roboczej.
• Wykręcić śruby (54) za pomocą znajdującego się w wyposażeniu standardowym śrubokręta krzyżakowego i wyjąć zużytą wkładkę (16).
• Włożyć nową wkładkę i ponownie mocno dokręcić śruby (54).

Regulacja lasera

Wskazówka: Aby móc przetestować działanie lasera, elektronarzędzie należy podłączyć do zasilania.

Podczas regulacji lasera (np. przesuwając głowicę) należy uważać, aby nie nacisnąć włącznika/wyłącznika. Niezamierzone uruchomienie elektronarzędzia może spowodować obrażenia ciała.

- Ustawić elektronarzędzie w pozycji roboczej.

- Obrócić stół pilarski (14) aż do nacięcia (22) dla kąta 0°. Dźwignia (19) musi w sposób słyszalny zaskoczyć w nacięciu.

W celu zapewnienia precyzji cięcia, po intensywnej eksploatacji narzędzia należy sprawdzić ustawienie wiązek laserowych i ew. je skorygować.

Niezbędne jest do tego doświadczenie oraz odpowiednie specjalistyczne narzędzia.

Serwis firmy Bosch wykona te prace szybko i niezawodnie.

Kontrola (zob. rys. T1)

– Narysować na obrabianym elemencie prostą linię cięcia.
- Trzymając za rękojeść (9), przesunąć głowicę powoli do dołu.
– Ułożyć obrabiany element w taki sposób, aby zęby tarczy znalazły się w jednej linii z linią cięcia.
- Przytrzymać obrabiany element w tej pozycji i powoli przesunąć głowicę do góry.
- Zamocować obrabiany element.
- Włączyć wiązki lasera za pomocą włącznika (5).
Wiązki lasera muszą znajdować się w tej samej odległości z lewej, jak i z prawej strony na całej długości narysowanej linii

cięcia na obrabianym elemencie, także wówczas, gdy głowica przesuwana jest do dołu.

Zdejmowanie osłony lasera (zob. rys. T2)

- Odkręcić dwie śruby (55) osłony lasera (10) za pomocą klucza sześciokątnego/wkrętaka płaskiego (43) i zdjąć osłone lasera.

Ustawianie bocznego odchylenia podczas ruchu głowicy (zob. rys. T3–T4)

• Poluzować śrubę mocującą (56) (ok. 1–2 obroty). Nie należy całkowicie wykręcać śruby.
• Przesunąć obudowę lasera (57) w prawo lub w lewo na tyle, aby wiązki lasera nie odbiegały od linii cięcia podczas ruchu głowicy w dół.
  – Przytrzymać obudowę lasera (57) w tej pozycji i ponownie mocno dokręcić śrubę mocującą (56).
  – Ponownie zamocować osłone lasera (10).

Kontrola i modyfikacja ustawień podstawowych

Aby zagwarantować precyzję cięć, należy po intensywnym użytkowaniu skontrolować i w razie potrzeby zmodyfikować ustawienia podstawowe elektronarzędzia.

Niezbędne jest do tego doświadczenie oraz odpowiednie specjalistyczne narzędzia.

Serwis firmy Bosch wykona te prace szybko i niezawodnie.

Regulacja wskaźnika kąta cięcia (w poziomie) (zob. rys. U)

• Ustawić elektronarzędzie w pozycji roboczej.
• Obrócić stół pilarski (14) aż do nacięcia (22) dla kąta 0°. Dźwignia (19) musi w sposób słyszalny zaskoczyć w nacięciu.

Kontrola

Wskaźnik kąta cięcia (58) musi znajdować się w jednej linii ze znacznikiem 0° na skali (23).

Ustawianie

• Zwolnić śrubę (59) za pomocą śrubokręta krzyżakowego i wyrównać wskaźnik kąta cięcia względem znacznika 0°.
• Dokręcić ponownie śrubę.

Regulacja wskaźnika kąta cięcia (w pionie) (zob. rys. V)

– Ustawić elektronarzędzie w pozycji roboczej.
- Odkręcić pokrętło blokujące (45).
– Przesunąć dźwignię blokującą (46) na zewnątrz i za pomocą głowicy ustawić pionowy kąt cięcia 0°.
– Zwolnić dźwignię blokującą (46). Dźwignia blokująca musi w sposób słyszalny zaskoczyć w położeniu
– Ponownie mocno dokręcić pokrętło blokujące (45).

Kontrola

Wskaźnik kąta cięcia (30) musi znajdować się w jednej linii ze znacznikiem 0° na skali (29).

Ustawianie

• Zwolnić śrubę (60) za pomocą śrubokręta krzyżakowego i wyrównać wskaźnik kąta cięcia względem znacznika 0°.
• Dokręcić ponownie śrubę.

Transport elektronarzędzia (zob. rys. W)

Przed transportem elektronarzędzia należy wykonać następujące czynności:

• Odkręcić śrubę ustalającą (1), jeśli była dokręcona. Przesunąć głowicę do oporu do przodu i dokręcić śrubę ustalającą.
• Upewnić się, że ogranicznik głębokości (39) jest przesunięty całkowicie do tyłu, a śruba regulacyjna (38) niczego nie dotyka podczas ruchu głowicy.
  – Ustawić elektronarzędzie w pozycji transportowej.
  – Należy zdjąć wszystkie elementy osprzętu, których nie można stabilnie przymocować do elektronarzędzia. Na czas transportu nieużywane tarcze należy w miarę możliwości umieścić w zamykanym pojemniku.
• Ustawić uchwyt transportowy (3) w pionie.
• Przenosić elektronarzędzie, trzymając je za uchwyt transportowy (3) lub umieszczając palce w zagłębieniach (61) z boku stołu pilarskiego.
  Do przenoszenia elektronarzędzia należy używać wyłącznie elementów transportowych; nigdy nie wolno używać do tego celu elementów zabezpieczających ani blatów stołu.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.
▶ Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Osłona musi zawsze mieć możliwość swobodnego poruszania się i samoczynnego zamykania. Dlatego też należy zawsze utrzymywać zakres jej ruchu w czystości.

Pył i wióry należy usuwać po każdym użyciu, przedmuchując sprężonym powietrzem lub za pomocą pędzelka.

Należy regularnie czyścić rolkę ślizgową (13).

Kroki służące do redukcji hałasu

Kroki podjęte przez producenta:

• System łagodnego rozruchu
• W wyposażeniu standardowym znajduje się specjalna tarcza obniżająca poziom hałasu
  Kroki, które powinien podjąć użytkownik:
• Bezwibracyjny montaż na stabilnym podłożu
• Zastosowanie tarcz o funkcjach redukujących hałas
• Regularne czyszczenie tarczy i elektronarzędzia

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niezdatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do recyklingu zgodnie z obowiązującymi przepisami ochrony środowiska.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Čeština
