Termék típusa	Elszívó páraelszívó
Márka	Gorenje
Modell	WHI649B21S
Üzemmód	Elszívás vagy recirkuláció
Sebességek száma	3 + Boost
Időzítő	15 perces késleltetett leállás
Világítás	LED
Zsírszűrő	Mosható, havi tisztítás
Aktívszén szűrő	4 havonta cserélendő (recirkulációs módban)
Minimális beszerelési magasság	50 cm (elektromos főzés), 65 cm (gáz/vegyes)
Tápellátás feszültsége	220-240 V, 50 Hz
Vezérlés	Érintőképernyős elektronikus
Power Boost funkció	Igen, 5 percig tart, majd visszavált 3. sebességre
Biztonsági szabványok	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Teljesítmény szabványok	EN/IEC 61591, ISO 5167-1, EN/IEC 60704-1
Elektromágneses összeférhetőség	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2
Használat	Háztartási
Tartozékok	Rögzítőcsavarok, tiplik

Gyakran ismételt kérdések - WHI649B21S GORENJE

Hogyan telepítsem az elszívót elszívó üzemmódban?

Csatlakoztasson egy elszívócsövet (nem tartozék) a páraelszívó hengeres csatlakozójához. A cső átmérőjének meg kell egyeznie a csatlakozó átmérőjével, és felfelé kell dőlnie (kb. 10°). Fúrjon egy lyukat a falon a cső kivezetéséhez. Győződjön meg arról, hogy a lyuk átmérője megegyezik a cső átmérőjével a teljesítményveszteség elkerülése érdekében.

Hogyan tisztítsam a zsírszűrőt?

A zsírszűrőt legalább havonta egyszer kell tisztítani. Használjon nem agresszív tisztítószert kézi mosáshoz vagy mosogatógépben (rövid program mérsékelt hőmérsékleten). A mosogatógépes mosás elszínezheti a szűrőt, de nem befolyásolja a hatékonyságát. A szűrő eltávolításához húzza meg a kis rugós fogantyút.

Mikor kell cserélni az aktívszén szűrőt?

Az aktívszén szűrőt legalább 4 havonta ki kell cserélni, a használat gyakoriságától és a főzés típusától függően. Nem szabad mosni vagy regenerálni. A kör alakú szűrők cseréjéhez forgassa el az óramutató járásával ellentétes irányba az eltávolításhoz, és az óramutató járásával megegyező irányba a beszereléshez.

Mi a teendő, ha a LED világítás nem működik?

A páraelszívó olyan LED-lámpákkal van felszerelve, amelyeket a felhasználó nem cserélhet. Meghibásodás esetén lépjen kapcsolatba a hivatalos ügyfélszolgálattal. A LED-ek élettartama tízszer hosszabb, mint a hagyományos izzóké, és 90%-kal kevesebb áramot fogyasztanak.

Mekkora távolságot kell tartani a páraelszívó és a főzőlap között?

A páraelszívót legalább 50 cm-re kell felszerelni az elektromos főzőlap felett, és legalább 65 cm-re a gáz- vagy vegyes típusú főzőlap felett. Tartsa be a nagyobb távolságokat, ha a főzőlap használati útmutatója ezt előírja.

Hogyan aktiváljam a Boost módot?

Nyomja meg a Power Boost gombot. A páraelszívó maximális teljesítményen működik 5 percig, majd automatikusan visszavált a 3. sebességre. Ez a mód ideális erős gőzkoncentráció esetén.

Hogyan állítsam be a késleltetett leállítás időzítőjét?

Miután kiválasztott egy sebességet (1, 2, 3 vagy Boost), nyomja meg egyszer az Időzítő gombot. Ekkor egy 15 perces késleltetett leállítás aktiválódik. Boost módban az időzítő 5 perc Boost-ot, majd 10 perc 3. sebességet kombinál a leállítás előtt.

Mi a teendő, ha a páraelszívó nagyon zajos?

Ellenőrizze, hogy az elszívócső nem túl hosszú, nincs-e túl sok könyök (maximum 90°), és az átmérője megfelelő. A csatlakozónál kisebb átmérő növeli a zajt. Győződjön meg arról is, hogy a szűrők tiszták és megfelelően vannak felszerelve.

Használhatom a páraelszívót aktívszén szűrő nélkül?

Igen, ha a páraelszívót kifelé elszívó üzemmódban használja, az aktívszén szűrő nem szükséges. Recirkulációs módban az aktívszén szűrő elengedhetetlen a szagok eltávolításához; jelen kell lennie.

Hogyan karbantartsam a páraelszívó külső részét?

Rendszeresen tisztítsa a külső részt puha szivaccsal és semleges folyékony tisztítószerrel. Kerülje a súrolószereket és az alkoholt. Ne használjon gőztisztítót. A hanyag karbantartás tűzveszélyt okozhat.

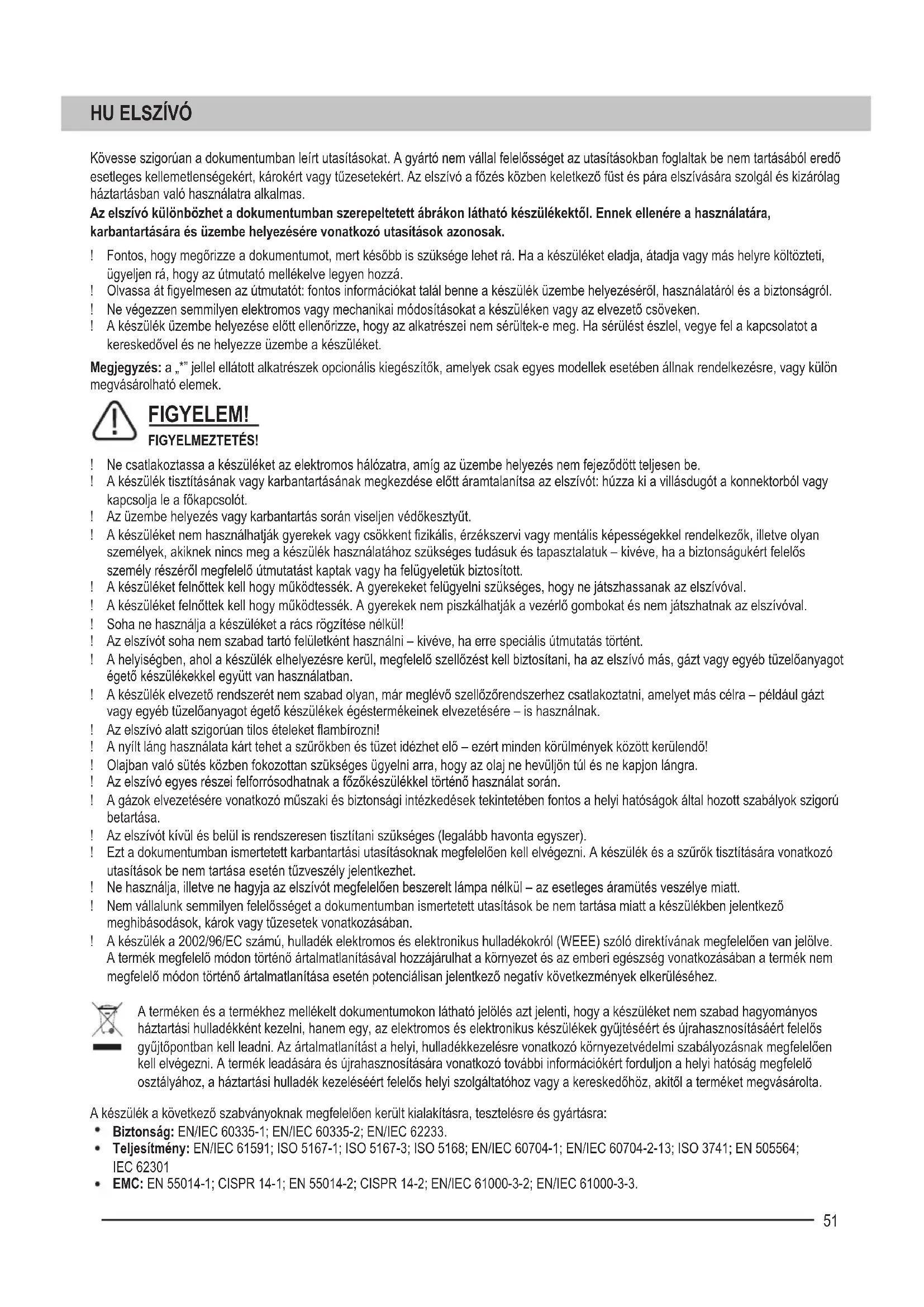

HASZNÁLATI ÚTMUTATÓ WHI649B21S GORENJE

Kövesse szigorúan a dokumentumban leírt utasításokat. A gyártó nem vállal felelősséget az utasításokban foglaltak be nem tartásából eredő esetleges kellemetlenségekért, károkért vagy tüzesetekért. Az elszívó a főzés közben keletkező füst és pára elszívására szolgál, és kizárólag háztartásban való használatra alkalmas.

Az elszívó különbözhet a dokumentumban szereplő ábrákon látható készüléktől. Ennek ellenére a használatára, karbantartására és üzembe helyezésére vonatkozó utasítások azonosak.

Fontos, hogy megőrizze a dokumentumot, mert később is szüksége lehet rá. Ha a készüléket eladja, átadja vagy más helyre költözteti, ügyeljen rá, hogy az útmutató mellékelve legyen hozzá. Olvassa át figyelmesen az útmutatót: fontos információkat talál benne a készülék üzembe helyezéséről, használatáról és a biztonságról. Ne végezzen semmilyen elektromos vagy mechanikai módosítást a készüléken vagy az elvezető csöveken. A készülék üzembe helyezése előtt ellenőrizze, hogy az alkatrészei nem sérültek-e meg. Ha sérülést észlel, vegye fel a kapcsolatot a kereskedővel, és ne helyezze üzembe a készüléket.

Megjegyzés: a * jellel ellátott alkatrészek opcionális kiegészítők, amelyek csak egyes modellek esetében állnak rendelkezésre, vagy külön megvásárolható elemek.

FIGYELEM! FIGYELMEZTETÉS!

! Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg az üzembe helyezés nem fejeződött teljesen be. ! A készülék tisztításának vagy karbantartásának megkezdése előtt áramtalanítsa az elszívót: húzza ki a villásdugót a konnektorból vagy kapcsolja le a főkapcsolót. ! Az üzembe helyezés vagy karbantartás során viseljen védőkesztyűt. ! A készüléket nem használhatják gyerekek vagy csökkent fizikális, érzékszervi vagy mentális képességekkel rendelkezők, illetve olyan személyek, akiknek nincs meg a készülék használatához szükséges tudásuk és tapasztalatuk - kivéve, ha a biztonságukért felelős személy részéről megfelelő útmutatást kaptak vagy ha felügyeletük biztosított. ! A készüléket felnőttek kell hogy működtessék. A gyerekeket felügyelni szükséges, hogy ne játszhassanak az elszívóval. ! A készüléket felnőttek kell hogy működtessék. A gyerekek nem piszkálhatják a vezérlő gombokat és nem játszhatnak az elszívóval. ! Soha ne használja a készüléket a rács rögzítése nélkül! ! Az elszívót soha nem szabad tartó felületként használni – kivéve, ha erre speciális útmutatás történt. ! A helyiségben, ahol a készülék elhelyezésre kerül, megfelelő szellőzést kell biztosítani, ha az elszívó más, gázt vagy egyéb tüzelőanyagot égető készülékekkel együtt van használatban. ! A készülék elvezető rendszerét nem szabad olyan, már meglévő szellőzőrendszerhez csatlakoztatni, amelyet más célra - például gázt vagy egyéb tüzelőanyagot égető készülékek égéstermékeinek elvezetésére - is használnak. ! Az elszívó alatt szigorúan tilos ételeket flambírozni! ! A nyílt láng használata kárt tehet a szűrőkben és tüzet idézhet elő - ezért minden körülmények között kerülendő! ! Olajban való sütés közben fokozottan szükséges ügyelni arra, hogy az olaj ne hevüljön túl és ne kapjon lángra. ! Az elszívó egyes részei felforrósodhatnak a főzőkészülékkel történő használat során. ! A gázok elvezetésére vonatkozó műszaki és biztonsági intézkedések tekintetében fontos a helyi hatóságok által hozott szabályok szigorú betartása. ! Az elszívót kívül és belül is rendszeresen tisztítani szükséges (legalább havonta egyszer). ! Ezt a dokumentumban ismertetett karbantartási utasításoknak megfelelően kell elvégezni. A készülék és a szűrők tisztítására vonatkozó utasítások be nem tartása esetén tűzveszély jelentkezhet. ! Ne használja, illetve ne hagyja az elszívót megfelelően beszerelt lámpa nélkül - az esetleges áramütés veszélye miatt. ! Nem vállalunk semmilyen felelősséget a dokumentumban ismertetett utasítások be nem tartása miatt a készülékben jelentkező meghibásodások, károk vagy tűzesetek vonatkozásában. ! A készülék a 2002/96/EC számú, hulladék elektromos és elektronikus berendezésekről (WEEE) szóló irányelvnek megfelelően van jelölve. A termék megfelelő módon történő ártalmatlanításával hozzájárulhat a környezet és az emberi egészség vonatkozásában a termék nem megfelelő módon történő ártalmatlanítása esetén potenciálisan jelentkező negatív következmények elkerüléséhez.

A termékeken és a termékhez mellékelt dokumentumokon látható jelölés azt jelenti, hogy a készüléket nem szabad hagyományos háztartási hulladékként kezelni, hanem egy, az elektromos és elektronikus készülékek gyűjtéséért és újrahasznosításáért felelős gyűjtőpontban kell leadni. Az ártalmatlanítást a helyi, hulladékkezelésre vonatkozó környezetvédelmi szabályozásnak megfelelően kell elvégezni. A termék leadására és újrahasznosítására vonatkozó további információkért forduljon a helyi hatóság megfelelő osztályához, a háztartási hulladék kezeléséért felelős helyi szolgáltatóhoz vagy a kereskedőhöz, akitől a terméket megvásárolta.

A készülék a következő szabványoknak megfelelően került kialakításra, tesztelésre és gyártásra:

Biztonság: EN/IEC 60335-1; EN/IEC 60335-2; EN/IEC 62233. Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Javaslatok a megfelelő használatra a környezeti hatások csökkentése érdekében: A főzés kezdetekor minimális sebességre kapcsolja be az elszívót, és működtesse a főzés befejeztével még néhány percig. A sebességet csak akkor növelje, ha nagyobb mennyiségű füst vagy pára képződik; csak extrém körülmények esetén használja a legmagasabb fokozato(ka)t. Szükség esetén cserélje ki a szénszűrő(ke)t, a jó szagelszívási hatékonyság fenntartása érdekében. Szükség esetén tisztítsa meg a zsírszűrő(ke)t, a jó zsírelszívási hatékonyság fenntartása érdekében. Az elszívó rendszerben a dokumentumban jelölt maximális átmérőt alkalmazza, a hatékonyság optimalizálása és a zaj minimalizálása érdekében.

Az üzembe helyezésre vonatkozó további utasítások:

Kizárólag a termékhez mellékelt rögzítő csavarokat használja - vagy ha nincsenek mellékelve ilyen csavarok, akkor szerezze be a megfelelő csavartípust.

Használjon az üzembe helyezésre vonatkozó utasításokban megjelölt, megfelelő hosszúságú csavarokat.

Ha kétségei merülnek fel, vegye fel a kapcsolatot egy szervizzel vagy más képzett személlyel.

FIGYELMEZTETÉS! A rögzítő csavarok használatának elmulasztása vagy a készülék nem megfelelő módon történő rögzítése esetén elektromos veszélyhelyzetek következhetnek be.

HASZNÁLAT

Az elszívó külső kivezetéssel vagy szűrős változatban is használható.

Külső kivezetéses változat

Ebben az esetben a gázok egy, az elszívó tetején lévő csatlakozó gyűrűhöz rögzített speciális csövön keresztül távoznak az épületen kívülre.

Figyelem! Az elvezetőcső nem tartozék, és külön szükséges megvásárolni.

Az elvezető cső átmérője meg kell hogy egyezzen a csatlakozó gyűrű átmérőjével.

Vízszintesen az elvezetőcsőnek enyhén (körülbelül 10°-ban) lejtenie kell, és felfelé kell irányulnia, hogy könnyen ki tudja vezetni a levegőt a helyiségből.

Figyelem! Ha az elszívó aktív szénszűrővel is rendelkezik, azt el kell távolítani!

Az elszívót a levegő kimenettel megegyező átmérővel rögzítse a falakra (csatlakozó perem), és ennek megfelelő elvezető lyukat alakítson ki.

Ha a csövek és a falban kialakított elvezető lyukak kisebb átmérővel rendelkeznek, a szívóhatás kisebb lesz, és ez drasztikus zajszint-emelkedést okozhat.

A gyártó e vonatkozásban mindennemű felelősséget visszautasít.

Használjon a lehető legrövidebb elvezető csövet! Használjon minél kevesebb könyököt tartalmazó csövet (maximális könyökszög: 90°). Olyan csövet használjon, ami belülről a lehető legsimább felületű. A cső bevizsgált anyagból kell, hogy készüljön.

Szűrős változat

Ehhez a változathoz aktív szénszűrő szükséges, ami a kereskedelemben beszerezhető.

A szűrő eltávolítja a zsírt és a szagokat a beszívott levegőből, mielőtt visszafújná azt a felső kimeneti rácson keresztül a helyiségbe.

ÜZEMBE HELYEZÉS

A főzőlap felső tartófelülete és az elszívó alsó része közötti minimális távolság nem lehet kevesebb 55 cm-nél elektromos főzőlapok esetében, illetve 65 cm-nél gáz és vegyes főzőlapok esetében.

Ha a főzőlap használati utasításában ennél nagyobb távolság szerepel, azt be kell tartani.

Elektromos csatlakoztatás

A háztartás elektromos hálózatának feszültsége meg kell, hogy egyezzen az elszívó felső részén elhelyezett adattáblán feltüntetett feszültséggel. Ha az elszívó villásdugóval rendelkezik, csatlakoztassa az érvényes előírásoknak megfelelően, egy olyan konnektorba, ami az üzembe helyezést követően is könnyen elérhető lesz. Ha a készülék nem rendelkezik villásdugóval (közvetlen hálózati csatlakoztatás), vagy a villásdugó az üzembe helyezést követően nem hozzáférhető, szereljen fel egy szabványos képességű megszakítót, ami lehetővé teszi a hálózatról való teljes leválasztást III. kategóriájú túláram fennállása esetén, az üzembe helyezésre vonatkozó utasításoknak megfelelően.

Figyelmeztetés! Mielőtt az elszívó áramkörét újra csatlakoztatná a hálózatra és ellenőrizné a megfelelő működést, mindig ellenőrizze, hogy a csatlakozó kábel megfelelően van-e összeállítva.

Felszerelés

Nagyon nehéz termék; az elszívó mozgatásához és az üzembe helyezéséhez legalább 2 személy szükséges.

Az üzembe helyezés megkezdése előtt:

Ellenőrizze, hogy a megvásárolt termék mérete megfelel-e az üzembe helyezésre kiválasztott hely méretének. Távolítsa el a szénszűrő(ke)t, ha rendelkezik ilyenekkel a készülék (lásd a vonatkozó bekezdést is). Ez(ek) akkor helyezendő(k) be, ha az elszívót szűrős változatban szeretné használni. Ellenőrizze (a szállítmányt), hogy az elszívó belsejében nincsenek-e egyéb mellékelt tárgyak (pl. csavarokat tartalmazó zacskók, garancialevél, stb.). Ha vannak, akkor távolítsa el és őrizze meg őket. Ha lehetséges, kapcsolja ki és távolítsa el a szabadon álló vagy a konyhabútor-elembe becsúsztatott tűzhelyet, hogy könnyebb legyen a hozzáférés a hátsó falhoz/plafonhoz. Ha ez nem lehetséges, helyezzen egy vastag védőfedelet a munkalap, főzőlap vagy tűzhely fölé, hogy védve legyen az esetleges sérüléstől és törmeléktől. A készülék összeszerelésére vízszintes helyet válasszon. Takarja le a felületet egy védő takaróval és helyezze el rajta az elszívó minden alkatrészét. Ezen felül ellenőrizze, hogy a felszerelés helyének közelében (azon a területen, ami az elszívó felszerelését követően is hozzáférhető lesz) van-e elektromos aljzat és hogy lehetséges-e a csatlakoztatás egy külső vezetékű páraelszívó rendszerhez (csak az elszívós változat esetében). Végezze el az összes szükséges szakmunkát (pl. elektromos aljzat felszerelése és / vagy lyuk fúrása az elvezető cső részére).

Az elszívó legtöbb típusú falhoz / plafonhoz való rögzítésére szolgáló expanziós fali csavarok a készülékhez mellékelve vannak. Ugyanakkor, egy képzett szerelő kell hogy ellenőrizze az anyagok megfelelőségét, a fal / plafon típusának függvényében. A fal / plafon elég erős kell hogy legyen ahhoz, hogy elbírja az elszívó súlyát. A készüléket ne próbálja csemperagasztóval, habarccsal vagy szilikonnal a falhoz rögzíteni. Kizárólag felületre szerelés.

MŰKÖDÉS

A nagy szívósebességet kizárólag koncentrált konyhai pára esetén használja. Az elszívót javasolt a főzés megkezdése előtt 5 perccel bekapcsolni és a főzés befejezése után még körülbelül 15 percig működtetni.

Érintésvezérlés

A világítás bekapcsolásához nyomja meg a világítás gombot. A kikapcsoláshoz nyomja meg ismét. Nyomja meg a be/ki kapcsolás gombot a motor sebesség-fokozatok közötti választás elindításához. Ha a be/ki kapcsolás gomb kiválasztásra kerül, az 1-3 sebességfokozat, intenzív teljesítmény és időzítő gombok halványan világítani kezdenek. Nyomja meg az 1-es sebességfokozat gombot a motor 1-es fokozaton történő működtetéséhez. Nyomja meg a 2-es sebességfokozat gombot a motor 2-es fokozaton történő működtetéséhez. Nyomja meg a 3-as sebességfokozat gombot a motor 3-as fokozaton történő működtetéséhez.

Nyomja meg az intenzív teljesítmény gombot az elszívó intenzív üzemmódban történő működtetéséhez. A készülék 5 percig intenzív üzemmódban működik, majd visszaáll 3-as sebességfokozatra.

• BE/KI a szívási sebesség (teljesítmény) időzítője.

Megjegyzés: ez a funkció a sebesség-választó gombokkal kiválasztható sebesség-fokozatoknál (1-3 és intenzív üzemmód) áll rendelkezésre.

Nyomja meg egyszer a késleltetett kikapcsolási idő kiválasztásához (15 perc). Intenzív üzemmódban történő működésnél a készülék 5 percig működik intenzív üzemmódban, majd visszaáll a 3-as sebességfokozatra 10 percre.

KARBANTARTÁS

FIGYELEM! Bármilyen karbantartási feladat megkezdése előtt válassza le az elszívót az elektromos hálózatról és csatlakozókapcsolásával és csatlakozóbiztosítékának eltávolításával.

Vagy, ha a készülék villásdugó és aljzat segítségével került csatlakoztatásra a hálózatra, húzza ki a villásdugót az aljzatból.

Tisztítás

Az elszívót rendszeresen szükséges tisztítani (legalább olyan gyakorisággal, ahogyan a zsírszűrő karbantartását végzi) - kívül és belül egyaránt. A tisztításhoz használjon nedves, semleges, folyékony tisztítószerbe áztatott ruhát. Ne használjon súroló hatású tisztítószereket. NE HASZNÁLJON ALKOHOLT!

FIGYELMEZTETÉS: Az elszívó alapvető tisztításának, illetve a szűrők cseréjének elmulasztása tűzveszélyt idézhet elő. Ezért javasolt a fenti utasítások betartása.

A gyártó visszautasít mindenféle felelősséget a nem megfelelő karbantartásból, illetve a biztonságra vonatkozó tanácsok be nem tartásából eredő, a motort érintő károk vagy esetleges tűzkárok vonatkozásában.

Zsírszűrő

Felfogja a főzés során keletkező zsírrészecskéket.

A zsírszűrőt havonta egyszer szükséges megtisztítani, kímélő tisztítószer segítségével, kézzel vagy mosogatógépben - ez utóbbi esetben alacsony hőfokon és rövid ciklus használatával. Mosogatógépben történő tisztítás esetén a zsírszűrő enyhén elszíneződhet, ami nem befolyásolja a szűrés hatékonyságát.

A zsírszűrő eltávolításához húzza meg a rugós kioldó fogantyút.

Szénszűrő (csak szűrős változatnál)

Semlegesíti a főzés során keletkező kellemetlen szagokat.

A szénszűrő telítődése többé-kevésbé hosszabb használat után következik be, a főzés típusának és a zsírszűrő-tisztítás rendszerességének függvényében.

A patront legalább négyhavonta cserélni szükséges.

A szénszűrő NEM mosható és nem újítható fel.

Kerek szénszűrő

Használjon egyet-egyet mindkét oldalon, hogy elfedje a motor lapátkerekének védőrácsait, majd forgassa el az óramutató járásával megegyező irányba.

Szétszereléshez forgassa el az óramutató járásával ellentétes irányba.

Lámpák cseréje

Az elszívó LED technológián alapuló világítási rendszerrel rendelkezik.

A LED-ek optimális világítást tesznek lehetővé, élettartamuk a hagyományos világításnál akár tízszer hosszabb is lehet és 90%-os energia-megtakarítást eredményezhetnek.

A világítási rendszer meghibásodása esetén vegye fel a kapcsolatot a szervizzel.
