WHI649B21S - Izvadsistēma GORENJE - Bezmaksas lietošanas instrukcija

Produkta veids	Tvaika nosūcējs
Zīmols	Gorenje
Modelis	WHI649B21S
Darbības režīms	Izvads vai recirkulācija
Ātrumu skaits	3 + Boost
Taimeris	Aizkavēta izslēgšana pēc 15 minūtēm
Apgaismojums	LED
Tauku filtrs	Mazgājams, tīrīšana reizi mēnesī
Ogles filtrs	Nomaināms ik pēc 4 mēnešiem (recirkulācijas režīms)
Minimālais uzstādīšanas augstums	50 cm (elektriskā plīts), 65 cm (gāzes/jauktā)
Barošanas spriegums	220-240 V, 50 Hz
Vadība	Elektroniska skārienjutīga
Power Boost funkcija	Jā, ilgums 5 minūtes, pēc tam atgriešanās uz 3. ātrumu
Drošības standarti	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Veiktspējas standarti	EN/IEC 61591, ISO 5167-1, EN/IEC 60704-1
Elektromagnētiskā saderība	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2
Lietošana	Mājsaimniecība
Iekļautie piederumi	Stiprinājuma skrūves, dībeļi

Bieži uzdotie jautājumi - WHI649B21S GORENJE

Kā uzstādīt nosūcēju izvada režīmā?

Pievienojiet izvada cauruli (nav iekļauta) nosūcēja cilindriskajam savienotājam. Caurules diametram jābūt tādam pašam kā savienotājam, un tai jābūt slīpi uz augšu (apmēram 10°). Izurbiet caurumu sienā, lai cauruli izvadītu uz āru. Pārliecinieties, ka cauruma diametrs ir vienāds ar caurules diametru, lai nezaudētu veiktspēju.

Kā tīrīt tauku filtru?

Tauku filtrs jātīra vismaz reizi mēnesī. Izmantojiet neagresīvu mazgāšanas līdzekli ar rokām vai trauku mazgājamā mašīnā (īsa programma mērenā temperatūrā). Mazgāšana trauku mazgājamā mašīnā var izbalināt filtru, bet neietekmē tā efektivitāti. Lai izņemtu filtru, pavelciet mazo atsperes rokturi.

Kad nomainīt ogles filtru?

Aktīvās ogles filtrs jānomaina vismaz ik pēc 4 mēnešiem atkarībā no lietošanas biežuma un gatavošanas veida. To nedrīkst mazgāt vai atjaunot. Lai nomainītu apļveida filtrus, pagrieziet tos pretēji pulksteņrādītāja virzienam, lai izņemtu, un pulksteņrādītāja virzienā, lai uzstādītu.

Ko darīt, ja LED apgaismojums vairs nedarbojas?

Nosūcējs ir aprīkots ar LED lampām, kuras lietotājs nevar nomainīt. Darbības traucējumu gadījumā sazinieties ar pilnvaroto tehnisko dienestu. LED lampu kalpošanas laiks ir desmit reizes ilgāks nekā tradicionālajām spuldzēm, un tās ietaupa 90% elektrības.

Kāds attālums jāievēro starp nosūcēju un plīti?

Nosūcējs jāuzstāda vismaz 50 cm virs elektriskās plīts un vismaz 65 cm virs gāzes vai jauktās plīts. Ievērojiet lielākus attālumus, ja to prasa plīts instrukcija.

Kā aktivizēt Boost režīmu?

Nospiediet pogu Power Boost. Nosūcējs darbojas ar maksimālo jaudu 5 minūtes, pēc tam automātiski atgriežas uz 3. ātrumu. Šis režīms ir ideāls spēcīgiem tvaiku koncentrācijām.

Kā iestatīt aizkavētās izslēgšanas taimeri?

Pēc ātruma izvēles (1, 2, 3 vai Boost) vienreiz nospiediet pogu Taimeris. Tiek aktivizēta aizkavēta izslēgšana pēc 15 minūtēm. Boost režīmā taimeris apvieno 5 minūtes Boost un 10 minūtes 3. ātrumā pirms izslēgšanas.

Ko darīt, ja nosūcējs ir ļoti trokšņains?

Pārbaudiet, vai izvada caurule nav pārāk gara, tai nav pārmērīgu līkumu (maksimums 90°) un tās diametrs ir pareizs. Mazāks diametrs nekā savienotājam palielina troksni. Pārliecinieties arī, ka filtri ir tīri un pareizi uzstādīti.

Vai varu izmantot nosūcēju bez ogles filtra?

Jā, ja izmantojat nosūcēju izvada režīmā uz āru, ogles filtrs nav nepieciešams. Recirkulācijas režīmā ogles filtrs ir obligāts, lai novērstu smakas; tam jābūt ievietotam.

Kā kopt nosūcēja ārpusi?

Regulāri tīriet ārpusi ar mīkstu sūkli un neitrālu šķidru mazgāšanas līdzekli. Izvairieties no abrazīviem līdzekļiem un spirta. Neizmantojiet tvaika tīrītāju. Neuzmanīga kopšana var izraisīt ugunsbīstamību.

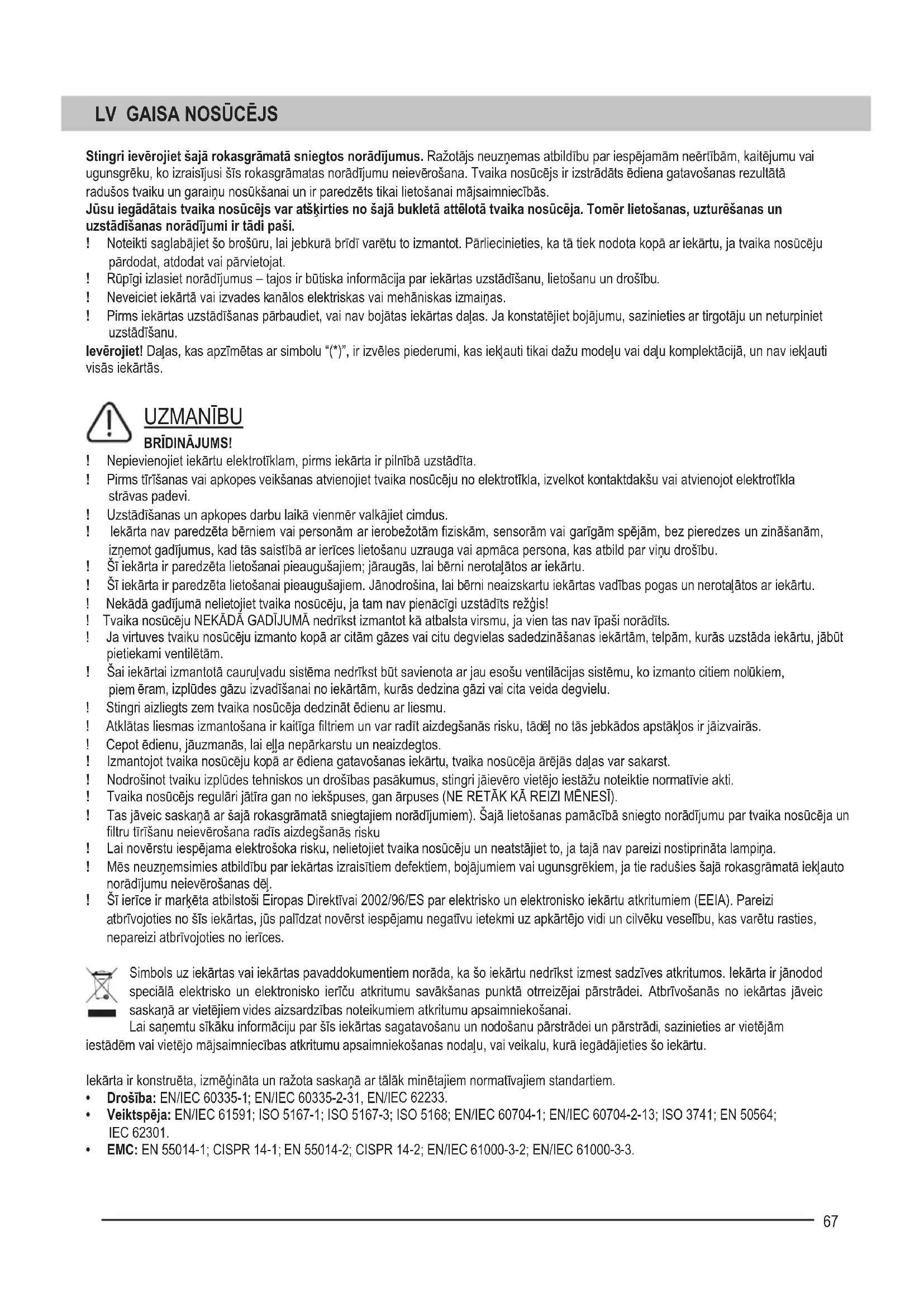

LIETOŠANAS INSTRUKCIJA WHI649B21S GORENJE

! Nepievienojiet iekārtu elektrotīklam, pirms iekārta ir pilnībā uzstādīta. ! Pirms tīrīšanas vai apkopes veikšanas atvienojiet tvaika nosūcēju no elektrotīkla, izvelkot kontaktdakšu vai atvienojot elektrotīkla strāvas padevi. Uzstādīšanas un apkopes darbu laikā vienmēr valkājiet cimdus. ! Iekārta nav paredzēta bērniem vai personām ar ierobežotām fiziskām, sensorām vai garīgām spējām, bez pieredzes un zināšanām, izņemot gadījumus, kad tās saistībā ar ierīces lietošanu uzrauga vai apmāca persona, kas atbild par viņu drošību. ! Šī iekārta ir paredzēta lietošanai pieaugušajiem; jāraugās, lai bērni nerotaļātos ar iekārtu. ! Šī iekārta ir paredzēta lietošanai pieaugušajiem. Jānodrošina, lai bērni neaizskartu iekārtas vadības pogas un nerotaļātos ar iekārtu. ! Nekādā gadījumā nelietojiet tvaika nosūcēju, ja tam nav pienācīgi uzstādīts režģis! ! Tvaika nosūcēju NEKĀDĀ GADĪJUMĀ nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav īpaši norādīts. ! Ja virtuves tvaika nosūcēju izmanto kopā ar citām gāzes vai citu degvielas sadedzināšanas iekārtām, telpām, kurās uzstāda iekārtu, jābūt pietiekami vēdinātām. ! Šai iekārtai izmantotā cauruļvadu sistēma nedrīkst būt savienota ar jau esošu ventilācijas sistēmu, ko izmanto citiem nolūkiem, piemēram, izplūdes gāzu izvadīšanai no iekārtām, kurās dedzina gāzi vai cita veida degvielu. ! Stingri aizliegts zem tvaika nosūcēja dedzināt ēdienu ar liesmu. ! Atklātas liesmas izmantošana ir kaitīga filtriem un var radīt aizdegšanās risku, tāpēc no tās jebkādos apstākļos ir jāizvairās. ! Cepot ēdienu, jāuzmanās, lai eļļa nepārkarstu un neaizdegtos. ! Izmantojot tvaika nosūcēju kopā ar ēdiena gatavošanas iekārtu, tvaika nosūcēja ārējās daļas var sakarst. ! Nodrošinot tvaiku izplūdes tehniskos un drošības pasākumus, stingri jāievēro vietējo iestāžu noteiktie normatīvie akti. ! Tvaika nosūcējs regulāri jātīra gan no iekšpuses, gan ārpuses (NE RETĀK KĀ REIZI MĒNESĪ). ! Tas jāveic saskaņā ar šajā rokasgrāmatā sniegtajiem norādījumiem). Šajā lietošanas pamācībā sniegto norādījumu par tvaika nosūcēja un filtru tīrīšanu neievērošana radīs aizdegšanās risku ! Lai novērstu iespējamu elektrošoka risku, nelietojiet tvaika nosūcēju un neatstājiet to, ja tajā nav pareizi nostiprināta lampiņa. ! Mēs neuzņemsimies atbildību par iekārtas izraisītiem defektiem, bojājumiem vai ugunsgrēkiem, ja tie radušies šajā rokasgrāmatā iekļauto norādījumu neievērošanas dēļ. ! Šī ierīce ir marķēta atbilstoši Eiropas Direktīvai 2002/96/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Pareizi atbrīvojoties no šīs iekārtas, jūs palīdzat novērst iespējamu negatīvu ietekmi uz apkārtējo vidi un cilvēku veselību, kas varētu rasties, nepareizi atbrīvojoties no ierīces.

Simbols uz iekārtas vai iekārtas pavaddokumentiem norāda, ka šo iekārtu nedrīkst izmest sadzīves atkritumos. Iekārta ir jānodod speciālā elektrisko un elektronisko ierīču atkritumu savākšanas punktā otrreizējai pārstrādei. Atbrīvošanās no iekārtas jāveic saskaņā ar vietējiem vides aizsardzības noteikumiem atkritumu apsaimniekošanai.

Lai saņemtu sīkāku informāciju par šīs iekārtas sagatavošanu un nodošanu pārstrādei un pārstrādi, sazinieties ar vietējām

iestādēm vai vietējo mājsaimniecības atkritumu apsaimniekošanas nodaļu, vai veikalu, kurā iegādājāties šo iekārtu.

Iekārta ir konstruēta, izmēģināta un ražota saskaņā ar tālāk minētajiem normatīvajiem standartiem.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz apkārtējo vidi: sākot ēdiena gatavošanu, IESLĒDZIET tvaika nosūcēju uz minimālo ātrumu un izslēdziet to piecas minūtes pēc ēdiena gatavošanas beigām. Palieliniet ātrumu tikai tad, ja radies liels dūmu un garainu daudzums, un lietojiet palielināto jaudu tikai ārkārtējās situācijās. Lai saglabātu augstu smaku samazināšanas efektivitāti, vajadzības gadījumā nomainiet ogļu filtru(-us). Lai saglabātu augstu tauku filtra efektivitāti, vajadzības gadījumā iztīriet tauku filtru(-us). Lai maksimāli palielinātu efektivitāti un samazinātu troksni, izmantojiet cauruļu sistēmu ar lielāko šajā rokasgrāmatā norādīto diametru.

Papildu uzstādīšanas specifikācijas:

Izmantojiet tikai iekārtas komplektācijā uzstādīšanai paredzētās stiprinājuma skrūves; ja tās nav iekļautas komplektācijā, iegādājieties pareizo skrūvju veidu. Izmantojiet uzstādīšanas norādījumos norādīto skrūvju garumu. Ja rodas šaubas, konsultējieties ar pilnvarotu apkopes centru vai līdzīgi kvalificētu personu.

Brīdinājums! Ja skrūves vai stiprinājuma ierīce netiek uzstādīta saskaņā ar šiem norādījumiem, iespējams elektrības izraisīts apdraudējums.

LIETOŠANA

Tvaika nosūcējs ir paredzēts lietošanai izvades vai filtrēšanas variantā.

Modelis ar ventilācijas cauruli

Šajā variantā izgarojumi tiek izvadīti ārpus ēkas, izmantojot īpašu cauruli, kas pievienota ar tvaika nosūcēja augšpusē uzstādītu savienojuma gredzenu.

Šādā gadījumā ražotājs neuzņemas atbildību.

I Lietojiet cauruli ar minimālo nepieciešamo garumu. ! Lietojiet cauruli ar pēc iespējas mazāk izliekumiem (maksimālais izliekuma leņķis: 90° ! Sekojiet, lai nebūtu krasu izmaiņu caurules šķērsgriezumā. ! Lietojiet cauruli ar pēc iespējas gludāku iekšpusi. ! Caurulei jābūt izgatavotai no sertificēta materiāla.

Modelis ar filtrēšanas sistēmu

Šajā variantā ir nepieciešams aktīvās ogles filtrs, ko var iegādāties pie mazumtirgotāja.

Filtrs attīra izsūkto gaisu no taukiem un smakām un pēc tam caur augšējo izplūdes režģi novirza attīrīto gaisu atpakaļ telpā.

UZSTĀDĪŠANA

Minimālais attālums starp plīts virsmu un tvaika nosūcēja apakšējo daļu nedrīkst būt mazāks par 55 cm no elektriskajām plītīm un 65 cm no gāzes vai jauktām plītīm.

Ja gāzes plīts uzstādīšanas pamācībā norādīts lielāks attālums, jāievēro šis lielākais attālums.

Elektriskais savienojums

Elektrotīkla strāvai jāatbilst uz tvaika nosūcēja iekšpuses piestiprinātās datu plāksnītes norādītajai jaudai. Ja komplektā iekļauta kontaktdakša, pēc tvaika nosūcēja uzstādīšanas savienojiet to ar pieejamā vietā un atbilstoši spēkā esošajiem noteikumiem uzstādītu kontaktligzdu. Ja komplektā nav iekļauta kontaktdakša (tiešs savienojums ar elektrotīklu) vai kontaktdakša atrodas nepieejamā vietā, pēc uzstādīšanas ierīkojiet saskaņā ar uzstādīšanas norādījumiem un prasībām uzstādītu divpolu slēdzi, kas nodrošina pilnīgu atvienošanu no elektrotīkla saskaņā ar nosacījumiem, kas attiecas uz strāvas pārsprieguma III kategoriju.

Brīdinājums!

Pirms tvaika nosūcēja vēlākas pievienošanas strāvas tīklam un efektīvas darbības pārbaudes vienmēr pārliecinieties, ka strāvas tīkla kabelis ir pareizi uzstādīts.

Uzstādīšana

Iekārta ir ļoti smaga; tvaika nosūcēja pārvietošana un uzstādīšana jāveic vismaz diviem cilvēkiem.

Pirms uzstādīšanas:

Pārbaudiet, vai iegādātās iekārtas lielums ir atbilstošs izvēlētajam uzstādīšanas laukumam. Izņemiet ogles filtru(-us), ja tie iekļauti komplektācijā (skat. arī attiecīgo punktu). Tas/tie jāuzstāda tikai tādā gadījumā, ja vēlaties lietot tvaika nosūcēja filtra variantu. Pārbaudiet (transportēšanas nolūkā), vai tvaika nosūcēja iekšpusē nav citu komplektācijā iekļauto materiālu (piemēram, iepakojumi ar skrūvēm, garantijas, u.c.), ja tādi ir, izņemiet un saglabājiet tos. Lai nodrošinātu ērtāku pieeju aizmugures sienai un griestiem, atvienojiet un pārvietojiet no vietas, kur tiks uzstādīts tvaika nosūcējs, atsevišķi stāvošus vai iebūvētus skapīšus vai citus objektus, ja tas iespējams. Ja tas nav iespējams, pārklājiet virtuves darba virsmu, gatavošanas virsmu vai plīti ar biezu aizsargmateriālu, lai pasargātu tos no bojājumiem un atliekām. Iekārtas montāžai izvēlieties plakanu virsmu. Pārklājiet šo virsmu ar aizsargmateriālu un novietojiet visas tvaika nosūcēja daļas un iekārtas detaļas. Turklāt pārbaudiet, vai tvaika nosūcēja uzstādīšanas tuvumā (zonā, kas ir pieejama arī uzstādītam tvaika nosūcējam) ir pieejama elektriskā kontaktligzda un ir iespējams savienot tvaika izvades ierīci ar ārpusi (tikai izsūkšanas variantam). - Veiciet visus nepieciešamos iebūvēšanas darbus (piemēram, uzstādiet elektrisko kontaktligzdu un/vai izveidojiet atveri, pa kuru tiks izlaista izplūdes caurule).

Tvaika nosūcēja nostiprināšanai parasti sienām/griestiem nepieciešami dībeļi, kas iekļauti komplektācijā. Tomēr materiālu piemērotību attiecīgajam sienas/griestu veidam jāpārbauda kvalificētam tehniķim. Sienai/griestiem jābūt pietiekami stipriem, lai noturētu tvaika nosūcēja svaru. Nemēģiniet tvaika nosūcēju piestiprināt tieši pie flīzēm, izmantot cementa javu vai silikona līmi. Drīkst izmantot tikai uzstādīšanai pie virsmas.

EKSPLUATĀCIJA

Regulāri (vismaz tikpat bieži, kā veicat tauku filtru apkopi) jātīra tvaika nosūcēja iekšpuse un ārpuse.

Tīriet to, izmantojot ar dabīgu, šķidru tīrīšanas līdzekli samitrinātu drānu. Neizmantojiet abrazīvus produktus. NEIZMANTOJIET SPIRTU! BRĪDINĀJUMS:

Pamata ieteikumu tvaika nosūcēja tīrīšanai un filtru nomaiņas neievērošana var izraisīt ugunsgrēka risku.

Tādēļ šo norādījumu ievērošanai mēs iesakām ievērot

Ražotājs atsakās no jebkādas atbildības par motoram nodarītiem bojājumiem vai ugunsgrēka radītu kaitējumu, kas saistīts ar neatbilstošu apkopi vai iepriekš minēto drošības ieteikumu neievērošanu.

iepriekš minētos drošības ieteikumus.

Tauku filtrs

Uztver ēdiena gatavošanas rezultātā radušās tauku daļiņas.

Tauku filtrs jātīra reizi mēnesī, izmantojot saudzīgus tīrīšanas līdzekļus, vai nu ar rokām, vai trauku mazgājamā mašīnā, kurai jāuzstāda zema temperatūra un īss mazgāšanas cikls.

Mazgājot trauku mazgājamajā mašīnā, tauku filtrs var nedaudz mainīt krāsu, bet tas neietekmē filtra filtrēšanas spēju.

Lai izņemtu tauku filtru, pavelciet atsperes atbrīvošanas rokturi.

Ogļu filtrs (tikai filtra versija)

Uzsūc gatavošanas laikā radušās nepatīkamos aromātus.

Ogļu filtrs piesātinās pēc vairāk vai mazāk ilgas lietošanas atkarībā no gatavošanas veida un tauku filtra tīrīšanas biežuma.

Kasete jānomaina ne retāk kā reizi četros mēnešos.

Ogļu filtru NEDRĪKST mazgāt vai atjaunot.

Apveida oglekļa filtrs

Uzlieciet pa vienam uz abām motora darba rata aizsargsieta pusēm kā vāku, pēc tam pagrieziet pulksteņa rādītāja kustības virzienā.

Lai izņemtu, pagrieziet pretēji pulksteņa rādītāju kustības virzienam.

Lampiņu nomaiņa
