WHI649B21S - Exaustor GORENJE - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	Gorenje
Modelo	WHI649B21S
Modo de funcionamento	Evacuação ou reciclagem
Número de velocidades	3 + Boost
Temporizador	Desligamento programado de 15 minutos
Iluminação	LED
Filtro de gordura	Lavável, limpeza mensal
Filtro de carvão	Substituição a cada 4 meses (modo reciclagem)
Altura mínima de instalação	50 cm (cozedura elétrica), 65 cm (gás/misto)
Tensão de alimentação	220-240 V, 50 Hz
Comando	Eletrónico tátil
Função Power Boost	Sim, duração de 5 minutos e retorno à velocidade 3
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normas de desempenho	EN/IEC 61591, ISO 5167-1, EN/IEC 60704-1
Compatibilidade eletromagnética	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2
Uso	Doméstico
Acessórios fornecidos	Parafusos de fixação, buchas

Perguntas frequentes - WHI649B21S GORENJE

Como instalar a coifa em modo de evacuação?

Conecte um tubo de evacuação (não fornecido) ao conector cilíndrico da coifa. O tubo deve ter o mesmo diâmetro que o conector e estar inclinado para cima (cerca de 10°). Faça um furo na parede para passar o tubo para o exterior. Certifique-se de que o diâmetro do furo é igual ao do tubo para evitar perda de desempenho.

Como limpar o filtro de gordura?

O filtro de gordura deve ser limpo pelo menos uma vez por mês. Use um detergente não agressivo à mão ou na máquina de lavar loiça (programa curto a temperatura moderada). A lavagem na máquina de lavar loiça pode descolorir o filtro, mas não afeta a sua eficácia. Para remover o filtro, puxe a pequena pega de mola.

Quando substituir o filtro de carvão?

O filtro de carvão ativado deve ser substituído pelo menos a cada 4 meses, dependendo da frequência de utilização e do tipo de cozedura. Não deve ser lavado nem regenerado. Para substituir os filtros circulares, rode-os no sentido anti-horário para remover e no sentido horário para instalar.

O que fazer se a iluminação LED não funcionar mais?

A coifa está equipada com lâmpadas LED não substituíveis pelo utilizador. Em caso de mau funcionamento, contacte o serviço técnico autorizado. Os LEDs oferecem uma vida útil dez vezes maior do que as lâmpadas tradicionais e economizam 90% de eletricidade.

Que distância respeitar entre a coifa e a placa de cozedura?

A coifa deve ser instalada a pelo menos 50 cm acima de uma placa de cozedura elétrica e a pelo menos 65 cm de uma placa a gás ou mista. Respeite distâncias superiores se o manual do fogão assim o exigir.

Como ativar o modo Boost?

Prima a tecla Power Boost. A coifa funciona à potência máxima durante 5 minutos e depois retorna automaticamente à velocidade 3. Este modo é ideal para fortes concentrações de vapores.

Como ajustar o temporizador de desligamento programado?

Após selecionar uma velocidade (1, 2, 3 ou Boost), prima uma vez a tecla Temporizador. Um desligamento programado de 15 minutos é ativado. Durante o modo Boost, o temporizador combina 5 minutos de Boost e depois 10 minutos à velocidade 3 antes de desligar.

O que fazer se a coifa fizer muito barulho?

Verifique se o tubo de evacuação não é demasiado longo, não tem curvas excessivas (máximo 90°) e se o seu diâmetro está correto. Um diâmetro inferior ao do conector aumenta o ruído. Certifique-se também de que os filtros estão limpos e corretamente instalados.

Posso usar a coifa sem filtro de carvão?

Sim, se utilizar a coifa em modo de evacuação para o exterior, o filtro de carvão não é necessário. Em modo de reciclagem, o filtro de carvão é indispensável para eliminar odores; deve estar presente.

Como manter o exterior da coifa?

Limpe regularmente o exterior com uma esponja macia e um detergente líquido neutro. Evite produtos abrasivos e álcool. Não utilize um limpador a vapor. Uma manutenção negligenciada pode causar risco de incêndio.

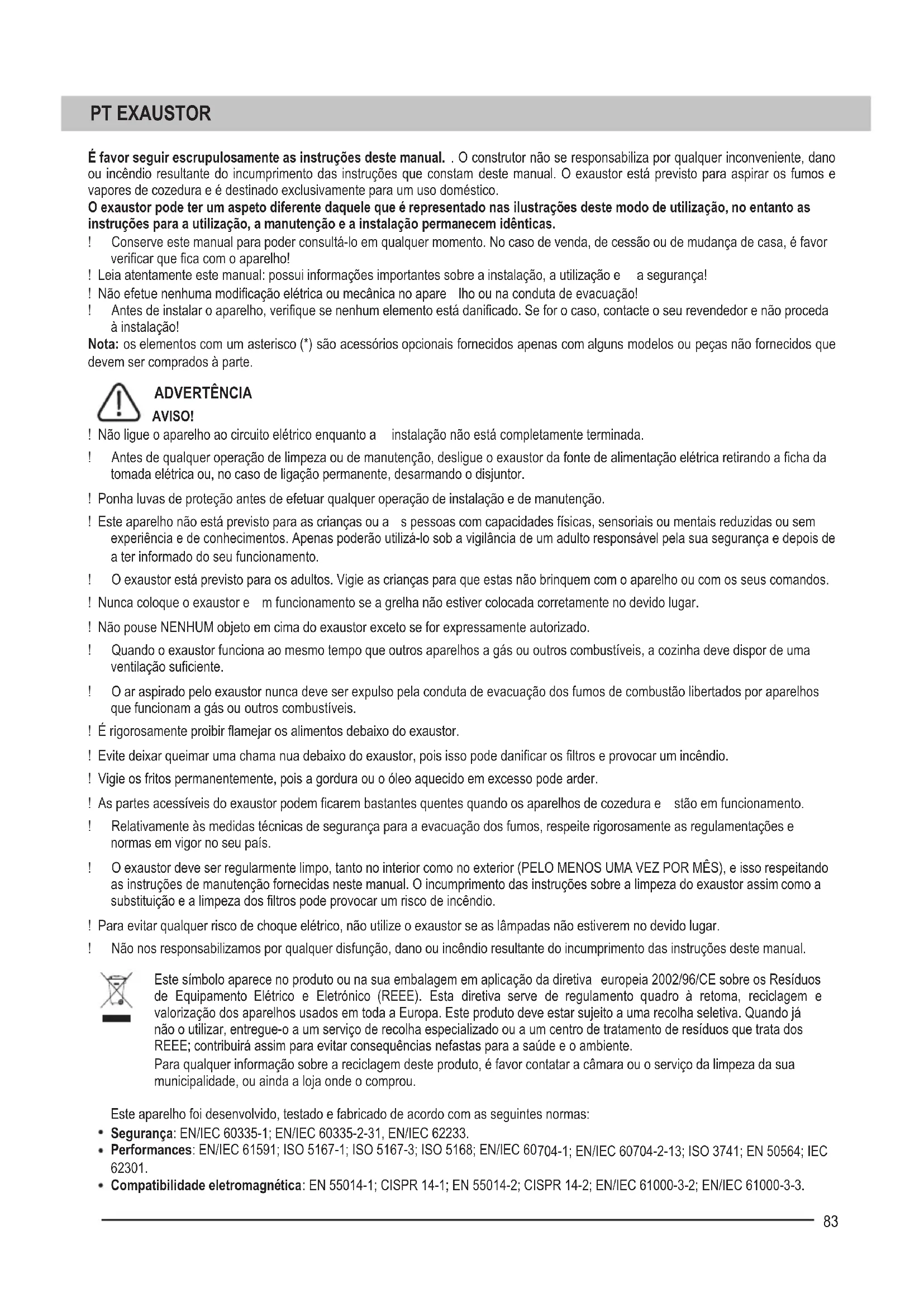

MANUAL DE UTILIZADOR WHI649B21S GORENJE

É favor respeitar escrupulosamente as instruções deste manual. O construtor não se responsabiliza por qualquer inconveniente, dano ou incêndio resultante do incumprimento das instruções que constam deste manual. O exaustor está previsto para aspirar os fumos e vapores de cozedura e é destinado exclusivamente para um uso doméstico.

O exaustor pode ter um aspeto diferente daquele que é representado nas ilustrações de utilização, no entanto as instruções para a utilização, a manutenção e a instalação permanecem idênticas.

! Conserve este manual para poder consultá-lo em qualquer momento. No caso de venda, de cessão ou de mudança de casa, é favor verificar que fica com o aparelho! ! Leia atentamente este manual: possui informações importantes sobre a instalação, a utilização e a segurança! ! Não efetue nenhuma modificação elétrica ou mecânica no aparelho ou na conduta de evacuação! ! Antes de instalar o aparelho, verifique se nenhum elemento está danificado. Se for o caso, contacte o seu revendedor e não proceda à instalação!

Nota: os elementos com um asterisco (*) são acessórios opcionais fornecidos apenas com outros modelos ou peças não fornecidos que devem ser comprados à parte.

ADVERTÊNCIA

AVISO!

! Não ligue o aparelho ao circuito elétrico quando a instalação não está completamente terminada. ! Antes de qualquer operação de limpeza ou de manutenção, desligue o exaustor da fonte de alimentação elétrica retirando a ficha da tomada elétrica ou, no caso de ligação permanente, desarmando o disjuntor. ! Ponha luvas de proteção antes de efetuar qualquer operação de instalação e de manutenção. ! Este aparelho não está previsto para crianças ou para pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos. Apenas poderão utilizá-lo sob a vigilância de um adulto responsável pela sua segurança e depois de lhes ter informado do seu funcionamento. O exaustor está previsto para os adultos. Vigie as crianças para que estas não brinquem com o aparelho ou com os seus comandos. ! Nunca coloque o exaustor em funcionamento se a grelha não estiver colocada corretamente no devido lugar. ! Não pouse NENHUM objeto em cima do exaustor exceto se for expressamente autorizado. ! Quando o exaustor funciona ao mesmo tempo que outros aparelhos a gás ou outros combustíveis, a cozinha deve dispor de uma ventilação suficiente. O ar aspirado pelo exaustor nunca deve ser expulso pela conduta de evacuação dos fumos de combustão libertados por aparelhos que funcionam a gás ou outros combustíveis. ! É rigorosamente proibido flamejar os alimentos debaixo do exaustor. ! Evite deixar queimar uma chama nua debaixo do exaustor, pois isso pode danificar os filtros e provocar um incêndio. ! Vigie os fritos permanentemente, pois a gordura ou o óleo aquecido em excesso pode arder. ! As partes acessíveis do exaustor podem ficar bastante quentes quando os aparelhos de cozedura estão em funcionamento. ! Relativamente às medidas técnicas de segurança da evacuação dos fumos, respeite rigorosamente as regulamentações e normas em vigor no seu país. ! O exaustor deve ser regularmente limpo, tanto no interior como no exterior (PELO MENOS UMA VEZ POR MÊS), e também as instruções de manutenção fornecidas neste manual. O incumprimento das instruções sobre a limpeza do exaustor assim como a substituição e a limpeza dos filtros pode provocar um risco de incêndio. ! Para evitar qualquer risco de choque elétrico, não utilize o exaustor se as lâmpadas não estiverem no devido lugar. ! Não nos responsabilizamos por qualquer disfunção, dano ou incêndio resultante do incumprimento das instruções deste manual.

Este símbolo aparece no produto ou na sua embalagem em aplicação da diretiva europeia 2002/96/CE sobre os Resíduos de Equipamento Elétrico e Eletrónico (REEE). Esta diretiva serve de regulamento quadro à retoma, reciclagem e valorização dos aparelhos usados em toda a Europa. Este produto deve estar sujeito a uma recolha seletiva. Quando não o utilizar, entregue-o a um serviço de recolha especializado ou a um centro de tratamento de resíduos que trate dos REEE; contribuirá assim para evitar consequências nefastas para a saúde e o ambiente.

Para qualquer informação sobre a reciclagem deste produto, entre em contato com a câmara municipal ou com o serviço de limpeza da sua municipalidade, ou ainda com a loja onde o comprou.

Este aparelho foi desenvolvido, testado e fabricado de acordo com as seguintes normas:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Compatibilidade eletromagnética: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugestões para uma utilização correta, de forma a reduzir o impacto sobre o ambiente: coloque o exaustor em FUNCIONAMENTO à velocidade mínima quando começar a cozinhar e deixe-o funcionar durante alguns minutos após o fim da cozedura. Aumente a velocidade apenas no caso de fumo e de vapor importantes e utilize a função booster apenas em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário para que os odores sejam eliminados. Limpe o(s) filtro(s) de gordura quando necessário para manter a sua eficácia. Na conduta de evacuação, escolha o diâmetro máximo indicado neste manual para otimizar a eficácia e minimizar o ruído.

Instruções suplementares para a instalação

Para a instalação, utilize apenas os parafusos de fixação fornecidos com o produto ou, se não for possível, compre parafusos apropriados. Devem ter o comprimento indicado no Guia de instalação.

Em caso de dúvida, consulte o serviço pós-venda autorizado ou uma pessoa qualificada.

AVISO! Se os parafusos ou o dispositivo de fixação não estiverem instalados de acordo com estas instruções, pode provocar riscos elétricos.

UTILIZAÇÃO

O exaustor pode funcionar em modo evacuação ou em modo reciclagem.

Versão evacuação

Neste caso, os vapores de cozedura são expulsos para o exterior através de um tubo de evacuação que é fixo a um anel de ligação cilíndrico montado na parte superior do exaustor.

Aviso! O tubo de evacuação não é fornecido e deve ser comprado à parte. O seu diâmetro deve ser igual ao do anel de ligação cilíndrico. No seu percurso horizontal, o tubo deve ser ligeiramente inclinado para cima (cerca de 10°) de forma a expulsar o ar mais facilmente para o exterior.

Aviso! Se o exaustor estiver equipado de um filtro de carvão, será necessário retirá-lo.

O tubo de evacuação ligado ao exaustor e os orifícios perfurados nas paredes para a passagem do tubo devem ter o mesmo diâmetro que a saída de ar. Se eles tiverem um diâmetro inferior, isso provocará uma diminuição das performances de aspiração e um nítido aumento do ruído. Não nos responsabilizamos relativamente a este assunto.

! O tubo não deve ser mais comprido que o necessário. ! Os cotovelos do tubo devem ser os menos numerosos possíveis (ângulo máximo do cotovelo: 90°). ! Evite as variações excessivas da secção do tubo. ! Utilize um tubo o mais liso possível na sua parte interna. ! O material do tubo deve estar conforme as normas em vigor.

Versão reciclagem

Convém utilizar um filtro de carvão ativo, disponível junto do seu revendedor habitual.

O ar aspirado será desengordurado e desodorizado antes de ser expulso para a peça através da grelha superior.

INSTALAÇÃO

O exaustor não deve ser instalado a menos de 50 cm acima de uma placa de cozedura elétrica e a menos de 65 cm de uma placa de gás ou mista.

Se o manual de utilização de um fogão ou de uma placa de cozedura a gás prever uma distância superior, será necessário seguir estas recomendações.

Ligação elétrica

A tensão e a frequência da rede elétrica da sua habitação devem corresponder à tensão e à frequência indicadas na placa das características colocada no interior do aparelho. Se o exaustor tiver uma ficha elétrica, introduza firmemente a ficha numa tomada mural que deverá estar conforme os regulamentos e normas em vigor; esta ficha deve permanecer acessível antes da instalação. Se o exaustor não estiver equipado de um cabo elétrico, ou se a ficha mural não estiver numa zona acessível antes da instalação, o aparelho deverá ser ligado diretamente à rede elétrica; será então necessário, de acordo com as regras da arte, prever um disjuntor bipolar normalizado, capaz de separar completamente o aparelho do circuito elétrico no caso de sobretensão de categoria III.

Aviso: antes de voltar a ligar o exaustor à rede elétrica e de controlar o seu bom funcionamento, verifique sempre se o cabo de alimentação está corretamente instalado.

Instalação

O aparelho é muito pesado; é melhor prever pelo menos duas pessoas para manipulá-lo e instalá-lo.

Antes de iniciar a instalação:

• Verifique se o produto comprado tem as dimensões adequadas para ser instalado no lugar escolhido. Retire o(s) filtro(s) de carvão ativo (^*) se estes forem fornecidos (ver igualmente o capítulo "Manutenção"). Terá de voltar a colocá-los no devido lugar se utilizar o exaustor em modo reciclagem.
• Verifique se não resta qualquer material no interior do exaustor (saquinho de parafusos ( ), carta de garantia ( ), etc. Se for o caso, retire-os e conserve-os. Retire, se possível, os móveis que enquadram o exaustor e que se encontram por baixo do mesmo para aceder mais facilmente à parede ou ao teto onde estão fixos. Se não for possível, proteja com um pano grosso a placa de cozedura, o plano de trabalho e os móveis adjacentes para os proteger de eventuais danos e sujidades. Escolha uma superfície plana para montar o aparelho. Cubra esta superfície com uma proteção e deposite em cima o exaustor e todas as peças fornecidas. Verifique se existe, em proximidade do lugar destinado ao exaustor, uma tomada elétrica que permaneça acessível quando o aparelho estiver instalado. Certifique-se igualmente que é possível ligar o exaustor a uma conduta de evacuação que dê para o exterior da habitação (apenas se quiser usar o aparelho em modo evacuação).
• Realize todos os trabalhos preparatórios (instalação de uma tomada elétrica, realização de um furo para a passagem do tubo de evacuação dos vapores).

O exaustor é entregue com cavilhas de expansão que permitem fixá-lo solidamente à maior parte das paredes e tetos. No entanto, recomenda-se que um técnico qualificado verifique se as cavilhas e os parafusos são apropriados para a sua parede/teto. A parede ou o teto devem ser suficientemente sólidos para suportar o peso do exaustor. Não coloque azulejos no exaustor nem junta de silicone ou outro material; deve apenas estar fixo à parede.

FUNCIONAMENTO

Apenas utilize a potência de aspiração máxima no caso de concentração muito importante de vapores de cozedura. Recomenda-se colocar o exaustor em funcionamento durante 5 minutos antes de iniciar a cozedura e deixá-lo funcionar durante 15 minutos depois de a ter terminado.

Teclas eletrónicas

Prima a tecla iluminação para ACENDER a luz. Prima novamente esta tecla para a APAGAR. Prima a tecla Ligar/Desligar para poder selecionar a velocidade do motor. Quando tocar a tecla Ligar/Desligar, as teclas das velocidades 1 a 3, reforço de potência boost e temporizador ficam semi-luminosas. Prima a tecla Velocidade 1 para voltar a colocar em funcionamento o motor à velocidade 1. Prima a tecla Velocidade 2 para voltar a colocar em funcionamento o motor à velocidade 2. Prima a tecla Velocidade 3 para voltar a colocar em funcionamento o motor à velocidade 3. - Premir o botão de reforço de potência para operar o exaustor em modo boost. O aparelho funciona em modo boost durante 5 minutos e volta depois ao nível de operação de velocidade 3. - ON/OFF Temporizador da velocidade de sucção (potência).

Nota: esta função está disponível para as velocidades que podem ser selecionadas com os botões de velocidade (1-3 e modo de reforço de potência).

Prima uma vez para escolher o tempo de desligamento retardado (15 min). A operar no modo boost, o aparelho funciona nesse modo durante 5 minutos e volta antes para o nível de operação de velocidade 3 durante 10 minutos.

MANUTENÇÃO

AVISO: antes de proceder a qualquer operação de limpeza ou de manutenção, desligue o aparelho da fonte de alimentação elétrica removendo a ficha da tomada elétrica ou, no caso de ligação permanente, desarmando o disjuntor, ou ainda retirando o fusível.

Limpeza

O exaustor deve ser limpo regularmente no interior e exterior (pelo menos com a mesma frequência que os filtros de gordura). Utilize para tal uma esponja macia e um detergente líquido neutro. Evite qualquer produto abrasivo. NÃO UTILIZE NENHUM ÁLCOOL!

AVISO: se não respeitar as recomendações sobre a limpeza do exaustor e a substituição dos filtros, pode expor-se a um risco de incêndio.

O construtor não é responsável no caso de danos ao motor ou de incêndio resultante de uma manutenção negligente ou do incumprimento das instruções de segurança anteriormente mencionadas.

Filtro de gordura

Retém as partículas gordas provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar loiça, selecionando um programa curto em temperatura moderada. A limpeza na máquina de lavar loiça pode descolorir o filtro de gordura, mas isso não altera em nada a sua eficácia.

Para retirar o filtro de gordura, puxe a pequena pega de mola.

Filtro de carvão ativo (versão reciclagem de ar)

Neutraliza os odores desagradáveis de cozedura.

O filtro de carvão ativo fica saturado após uma mais ou menos longa duração de utilização, em função do tipo de cozedura que praticar e da regularidade da limpeza do filtro de gordura.

Em todos os casos, é necessário substituir o cartucho pelo menos de 4 em 4 vezes. O filtro de carvão não DEVE ser lavado ou regenerado.

Filtros de carvão circulares

Aplique um fio de cada lado, nas duas grelhas protegendo as pás do ventilador, e depois rode-as no sentido dos ponteiros do relógio.

Para as retirar, rode-as no sentido anti-horário.

Substituir lâmpadas

Estas lâmpadas garantem uma ótima iluminação, duram dez vezes mais tempo que as lâmpadas tradicionais e permitem poupar 90% de eletricidade.

Em caso de mau funcionamento do sistema de iluminação, contactar a assistência técnica.
