Vrsta izdelka	Kuhinjska napa
Znamka	Gorenje
Model	WHI649B21S
Način delovanja	Odvod ali kroženje
Število hitrosti	3 + Boost
Časovnik	Zakasnitev izklopa 15 minut
Osvetlitev	LED
Maščobni filter	Praten, mesečno čiščenje
Ogljeni filter	Zamenjava vsake 4 mesece (način kroženja)
Minimalna višina namestitve	50 cm (električna kuhalna plošča), 65 cm (plinska/kombinirana)
Napajalna napetost	220-240 V, 50 Hz
Upravljanje	Elektronsko na dotik
Funkcija Power Boost	Da, trajanje 5 minut, nato vrnitev na hitrost 3
Varnostni standardi	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Standardi učinkovitosti	EN/IEC 61591, ISO 5167-1, EN/IEC 60704-1
Elektromagnetna združljivost	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2
Uporaba	Gospodinjski
Priloženi dodatki	Vijaki za pritrditev, mozniki

Pogosto zastavljena vprašanja - WHI649B21S GORENJE

Kako namestiti napo v načinu odvoda?

Priključite odvodno cev (ni priložena) na cilindrični priključek na napi. Cev mora imeti enak premer kot priključek in mora biti nagnjena navzgor (približno 10°). Izvrtajte luknjo v steni, da speljete cev na prosto. Poskrbite, da je premer luknje enak premeru cevi, da preprečite izgubo zmogljivosti.

Kako očistiti maščobni filter?

Maščobni filter je treba očistiti vsaj enkrat mesečno. Uporabite neabrazivno detergent ročno ali v pomivalnem stroju (kratek program pri zmerni temperaturi). Pomivanje v pomivalnem stroju lahko razbarva filter, vendar ne vpliva na njegovo učinkovitost. Odstranite filter tako, da povlečete majhen vzmetni ročaj.

Kdaj zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati vsaj vsake 4 mesece, odvisno od pogostosti uporabe in načina kuhanja. Ne sme se prati ali regenerirati. Za zamenjavo krožnih filtrov jih zavrtite v nasprotni smeri urinega kazalca za odstranitev in v smeri urinega kazalca za namestitev.

Kaj storiti, če LED osvetlitev ne deluje?

Napa je opremljena z LED svetilkami, ki jih uporabnik ne more zamenjati. V primeru okvare se obrnite na pooblaščeni servis. LED diode imajo desetkrat daljšo življenjsko dobo kot tradicionalne žarnice in prihranijo 90% električne energije.

Kakšno razdaljo je treba upoštevati med napo in kuhalno ploščo?

Napa mora biti nameščena najmanj 50 cm nad električno kuhalno ploščo in najmanj 65 cm nad plinsko ali kombinirano ploščo. Upoštevajte večje razdalje, če to zahteva navodilo kuhalne plošče.

Kako aktivirati način Boost?

Pritisnite gumb Power Boost. Napa deluje z največjo močjo 5 minut, nato se samodejno vrne na hitrost 3. Ta način je idealen za velike koncentracije hlapov.

Kako nastaviti časovnik za zakasnitev izklopa?

Po izbiri hitrosti (1, 2, 3 ali Boost) enkrat pritisnite gumb Časovnik. Aktivira se zakasnitev izklopa 15 minut. V načinu Boost časovnik združi 5 minut Boost in nato 10 minut pri hitrosti 3 pred izklopom.

Kaj storiti, če napa povzroča veliko hrupa?

Preverite, ali odvodna cev ni predolga, nima preveč ovinkov (največ 90°) in ima pravilen premer. Manjši premer od priključka poveča hrup. Prav tako se prepričajte, da so filtri čisti in pravilno nameščeni.

Ali lahko uporabljam napo brez ogljenega filtra?

Da, če napo uporabljate v načinu odvoda na prosto, ogljeni filter ni potreben. V načinu kroženja je ogljeni filter obvezen za odstranjevanje vonjav; mora biti nameščen.

Kako vzdrževati zunanjost nape?

Redno čistite zunanjost z mehko gobo in nevtralnim tekočim detergentom. Izogibajte se abrazivnim izdelkom in alkoholu. Ne uporabljajte parnega čistilnika. Zanemarjeno vzdrževanje lahko povzroči nevarnost požara.

NAVODILA ZA UPORABO WHI649B21S GORENJE

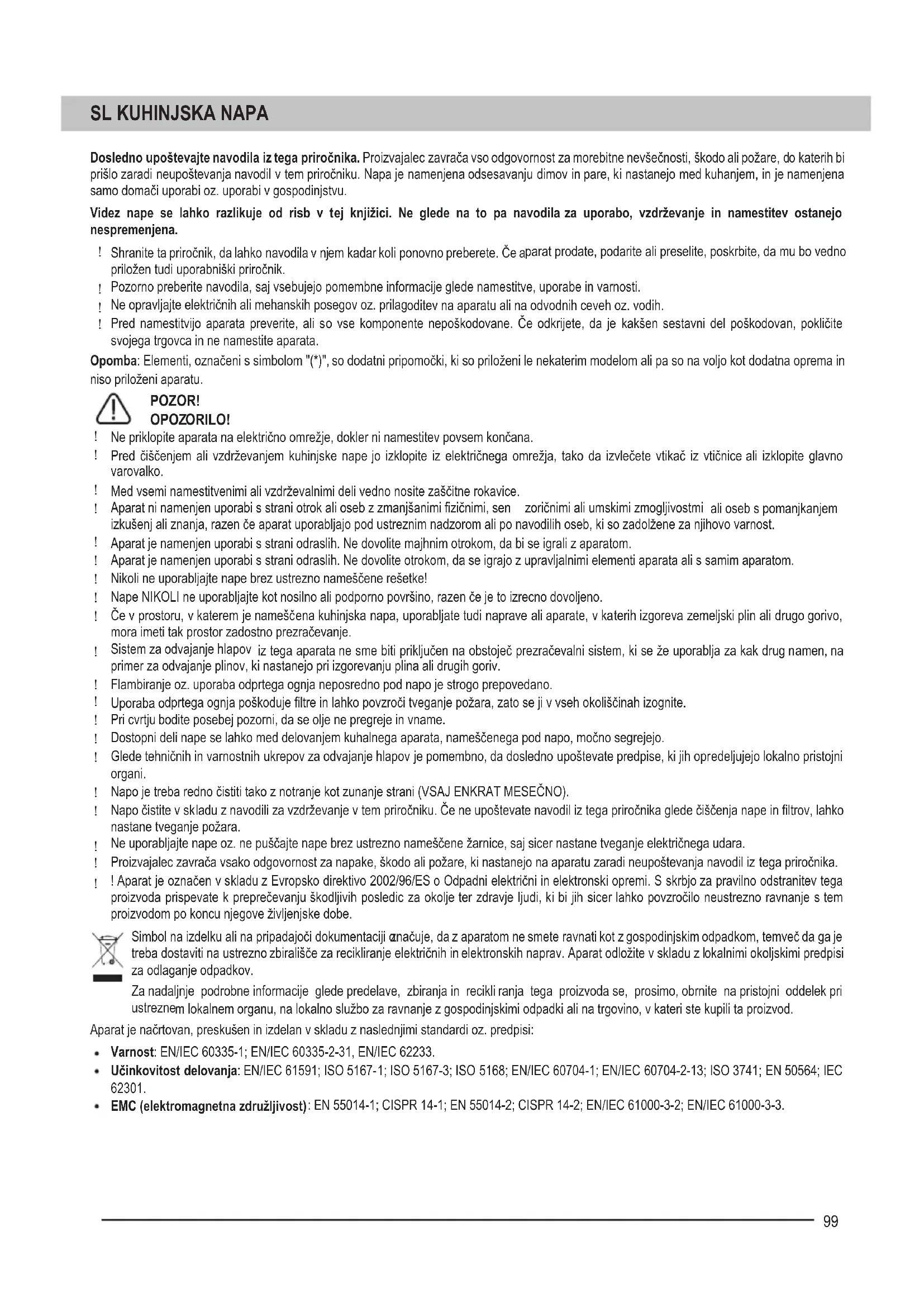

Dosledno upoštevajte navodila iz tega priročnika. Proizvajalec zavrača vso odgovornost za morebitne nevšečnosti, škodo ali požare, do katerih bi prišlo zaradi neupoštevanja navodil v tem priročniku. Napa je namenjena odsesavanju dimov in pare, ki nastanejo med kuhanjem, in je namenjena izključno domači uporabi oz. uporabi v gospodinjstvu.

Videz nape se lahko razlikuje od risb v tej knjižici. Ne glede na to pa navodila za uporabo, vzdrževanje in namestitev ostanejo nespremenjena.

! Shranite ta priročnik, da lahko navodila v njem kadar koli ponovno preberete. Če aparat prodate, podarite ali preselite, poskrbite, da mu bo vedno priložen tudi uporabniški priročnik. ! Pozorno preberite navodila, saj vsebujejo pomembne informacije glede namestitve, uporabe in varnosti. Ne opravljajte električnih ali mehanskih posegov oz. prilagoditev na aparatu ali na odvodnih ceveh oz. vodih. ! Pred namestitvijo aparata preverite, ali so vse komponente nepoškodovane. Če odkrijete, da je kakšen sestavni del poškodovan, pokličite svojega trgovca in ne namestite aparata.

Opomba: Elementi, označeni s simbolom (^(*)) , so dodatni pripomočki, ki so priloženi le nekaterim modelom ali pa so na voljo kot dodatna oprema in niso priloženi aparatu.

POZOR! OPOZORILO!

! Ne priklopite aparata na električno omrežje, dokler ni namestitev povsem končana. ! Pred čiščenjem ali vzdrževanjem kuhinjske nape jo izklopite iz električnega omrežja, tako da izvlečete vtikač iz vtičnice ali izklopite glavno varovalko. ! Med vsemi namestitvenimi ali vzdrževalnimi deli vedno nosite zaščitne rokavice. ! Aparat ni namenjen uporabi s strani otrok ali oseb z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmogljivostmi ali oseb s pomanjkanjem izkušenj ali znanja, razen če aparat uporabljajo pod ustreznim nadzorom ali po navodilih oseb, ki so zadolžene za njihovo varnost. ! Aparat je namenjen uporabi s strani odraslih. Ne dovolite majhnim otrokom, da bi se igrali z aparatom. ! Aparat je namenjen uporabi s strani odraslih. Ne dovolite otrokom, da se igrajo z upravljalnimi elementi aparata ali s samim aparatom. ! Nikoli ne uporabljajte nape brez ustrezno nameščene rešetke! ! Nape NIKOLI ne uporabljajte kot nosilno ali podporno površino, razen če je to izrecno dovoljeno. ! Če v prostoru, v katerem je nameščena kuhinjska napa, uporabljate tudi naprave ali aparate, v katerih izgoreva zemeljski plin ali drugo gorivo, mora imeti tak prostor zadostno prezračevanje. ! Sistem za odvajanje hlapov iz tega aparata ne sme biti priključen na obstoječi prezračevalni sistem, ki se že uporablja za kak drug namen, na primer za odvajanje plinov, ki nastanejo pri izgorevanju plina ali drugih goriv. ! Flambiranje oz. uporaba odprtega ognja neposredno pod napo je strogo prepovedano. ! Uporaba odprtega ognja poškoduje filtre in lahko povzroči tveganje požara, zato se ji v vseh okoliščinah izognite. ! Pri cvrtju bodite posebej pozorni, da se olje ne pregreje in vname. ! Dostopni deli nape se lahko med delovanjem kuhalnega aparata, nameščenega pod napo, močno segrejejo. ! Glede tehničnih in varnostnih ukrepov za odvajanje hlapov je pomembno, da dosledno upoštevate predpise, ki jih opredeljujejo lokalno pristojni organi. ! Napo je treba redno čistiti tako notranje kot zunanje strani (VSAJ ENKRAT MESEČNO). ! Napo čistite v skladu z navodili za vzdrževanje v tem priročniku. Če ne upoštevate navodil iz tega priročnika glede čiščenja nape in filtrov, lahko nastane tveganje požara. Ne uporabljajte nape oz. ne puščajte nape brez ustrezno nameščene žarnice, sicer nastane tveganje električnega udara. ! Proizvajalec zavrača vsako odgovornost za napake, škodo ali požare, ki nastanejo na aparatu zaradi neupoštevanja navodil iz tega priročnika. ! Aparat je označen v skladu z Evropsko direktivo 2002/96/ES o Odpadni električni in elektronski opremi. S skrbjo za pravilno odstranitev tega proizvoda prispevate k preprečevanju škodljivih posledic za okolje ter zdravje ljudi, ki bi jih sicer lahko povzročilo neustrezno ravnanje s tem proizvodom po koncu njegove življenjske dobe.

Simbol na izdelku ali na priloženi dokumentaciji pomeni, da aparata ne smete odlagati med gospodinjske odpadke, temveč ga je treba oddati na ustrezno zbirališče za recikliranje električnih in elektronskih naprav. Aparat odložite v skladu z lokalnimi okoljskimi predpisi za odlaganje odpadkov.

Za nadaljnje podrobne informacije glede predelave, zbiranja in recikliranja tega proizvoda se, prosimo, obrnite na pristojni oddelek pri ustreznem lokalnem organu, na lokalno službo za ravnanje z gospodinjskimi odpadki ali na trgovino, v kateri ste kupili ta proizvod.

Aparat je načrtovan, preskušen in izdelan v skladu z naslednjimi standardi oz. predpisi:

Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Učinkovitost delovanja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC (elektromagnetna združljivost): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Priporočila za pravilno uporabo, da bi zmanjšali vpliv na okolje: VKLOPITE napo pri minimalni hitrosti, ko začnete s kuhanjem. Pustite jo delovati še nekaj minut po tem, ko zaključite s kuhanjem. Hitrost oz. stopnjo delovanja povečajte le v primeru večje količine dima in pare, posebej močno delovanje oz. visoke hitrosti pa uporabljajte le v skrajnih primerih. Po potrebi zamenjajte ogleni filter (ogljeni filter), da ohranite visoko učinkovitost odstranjevanja neprijetnih vonjav. Po potrebi očistite filter za maščobo (oz. maščobni filter), da ohranite dobro učinkovitost le-teh. Uporabite odvodne cevi z največjim premerom, navedenim v tem priročniku, saj bo tako učinkovitost optimalna, hrup pa minimalen.

Dodatne specifikacije glede namestitve:

Pri namestitvi uporabite le vijake za pritrditev, ki so priloženi aparatu. Če vijaki niso priloženi, kupite vijake ustreznega tipa.

Uporabite ustrezno dolge vijake, v skladu s podatki v Navodilih za namestitev.

Če ste v dvomih, se posvetujte s pooblaščenim serviserjem, centrom za pomoč uporabnikom ali drugo ustrezno usposobljeno osebo.

OPOZORILO! Če vijakov ali okovja za pritrditev ne namestite v skladu s temi navodili, lahko nastane nevarnost električnega udara.

UPORABA

Napa je izdelana tako, da se lahko uporablja bodisi v odzračevalni bodisi v filtrirni izvedbi.

Odzračevalna različica

V tem primeru se dimi odvajajo na prosto preko posebne cevi, priključene s priključno prirobnico, ki se nahaja na zgornjem delu nape.

Pozor! Odvodna cev ni priložena in jo je treba kupiti posebej.

Premer odvodne cevi naj bo enak premeru priključne prirobnice.

V vodoravnem odseku mora biti cev rahlo nagnjena navzgor (za približno 10°), da je odvajanje zraka iz prostora na prosto lažje.

Za povezavo med napo in odprtino v steni za odvajanje hlapov oz. plinov uporabite cev s premerom, ki je enak premeru izhodne odprtine na napi (priključna prirobnica).

Če je premer cevi ali odprtine v steni manjši, bo moč odsesavanja nižja, hrup pa se bo znatno povečal.

V takšnih primerih proizvajalec zavrača vsako odgovornost.

! Cev za odvod zraka naj bo čim krajša. ! Pri napeljevanju cevi za odvod zraka poskrbite, da bo čim manj pregibov. Največji dovoljen kot pregiba znaša 90°. ! Izogibajte se večjim spremembam preseka cevi za odvod zraka. ! Notranja površina cevi za odvod zraka naj bo čim bolj gladka. ! Cev za odvod zraka mora biti izdelana iz materiala z ustreznimi certifikati.

Filtrirna različica

Za to različico potrebujete en ogleni filter, ki ga dobite v trgovini z gospodinjskimi aparati.

Filter odstranjuje maščobe in vonjave iz odsesanega zraka, nato pa se tako očiščen zrak vrne v prostor skozi izhodne reže na zgornji strani aparata.

NAMESTITEV

Minimalna razdalja med nosilno površino kuhališča ter najnižjim delom nape ne sme biti manjša od 55 cm v primeru električnih kuhališč oz. 65 cm v primeru plinskih ali kombiniranih kuhališč.

Če je v navodilih za namestitev plinskega kuhališča navedena večja razdalja, upoštevajte to.

Priklop na električno omrežje

Električna napeljava mora ustrezati specifikacijam na napisni tablici, ki se nahaja v notranjosti nape. Če je na priključni vrvici nape nameščen vtikač, napo priključite preko vtičnice, ki ustreza veljavnim predpisom in ki je nameščena tako, da je po namestitvi lahko dostopna. Če priključna vrvica ni opremljena z vtikačem (neposreden priklop na električno omrežje) ali če vtičnica po končani namestitvi ni lahko dostopna, je treba namestiti dvopolno stikalo v skladu s standardi, ki zagotavlja popoln odklop aparata od električnega omrežja v pogojih prenapetostnega razreda III, v skladu z navodili za namestitev.

Opozorilo! Preden napo ponovno priključite na električno omrežje in preverite njeno delovanje, se vedno prepričajte, da je priključna vrvica pravilno nameščena.

Tip namestitve

Aparat je zelo težek. Pri ravnanju z napo in njeni namestitvi naj sodelujeta vsaj dve osebi.

Pred začetkom namestitve:

• Preverite, ali je kupljeni proizvod ustrezne velikosti glede na izbrano področje namestitve.
• Odstranite oglene filtre, če so ti priloženi (glejte zadevni odstavek). Oglene filtre namestite le, če napo uporabljate v filtrirni izvedbi.
• Preverite, ali je morda v notranjosti nape še kakšen material ali drugi predmeti (ki bi tja padli med transportom, npr. zavojčki z vijaki, garancijski listi itd.) ter jih po potrebi odstranite.
• Če je možno, odklopite in umaknite prosto stoječi štedilnik oz. štedilnik, ki ga lahko potisnete v nišo med kuhinjskimi elementi, da zagotovite lažji dostop do stene za kuhališčem oz. do stropa. Če to ni možno, položite čez kuhališče ali štedilnik debelo zaščitno prevleko, da ga zaščitite pred poškodbami in tujki. Za sestavo aparata izberite ravno podlago. To podlago prekrijte z zaščitno prevleko, na katero postavite vse dele kuhinjske nape ter dele za njeno pritrditev.
• Poleg tega preverite, ali je v bližini mesta, kamor nameravate namestiti napo (na mestu, ki bo dostopno tudi po končani namestitvi nape), na voljo električna vtičnica ter ali je možen priklop na napeljavo, ki bo hlape odvajala na prosto.
• Opravite vsa potrebna gradbena dela (npr. namestitev električne vtičnice in/ali odprtine za odvodno cev).

Za pritrditev nape na večino vrst sten ali stropov so priloženi zidni vložki. Ne glede na to pa mora ustrezno usposobljen strokovnjak preveriti primernost materialov glede na vrsto oz. tip stene/stropa. Stena oz. strop morata biti dovolj trda, da preneseta težo nape. Ne poskušajte pritrditi tega aparata na steno oz. ga vgraditi s ploščicami, fugirno maso oz. ometom ali silikonskim kitom. Aparat je namenjen le površinski montaži.

DELOVANJE

Visoko hitrost vsesavanja uporabite le v primeru visoke koncentracije hlapov med kuhanjem. Priporočamo, da napo vklopite 5 minut pred začetkom kuhanja, da jo pustite delovati med kuhanjem ter da jo pustite delovati še približno 15 minut po koncu kuhanja.

Upravljanje na dotik

Pritisnite senzorsko tipko za vklop luči, da vklopite luč oz. osvetlitev. Za izklop osvetlitve ponovno pritisnite to tipko. Pritisnite senzorsko tipko za vklop/izklop, da omogočite izbiro hitrosti delovanja motorja. Ko pritisnete senzorsko tipko za vklop/izklop, se senzorske tipke za izbiro hitrosti delovanja motorja (od 1 do 3), intenzivno delovanje ter programsko uro delno osvetlijo. Pritisnite senzorsko tipko 1. hitrost za vklop motorja, ki bo deloval s 1. hitrostjo. Pritisnite senzorsko tipko 2. hitrost za vklop motorja, ki bo deloval z 2. hitrostjo. Pritisnite senzorsko tipko 3. hitrost za vklop motorja, ki bo deloval s 3. hitrostjo.

Pritisnite tipko za intenzivno delovanje. Napa začne delovati z dodatno močjo. Delovanje z dodatno močjo traja 5 minut, nato pa napa preklopi na 3. stopnjo hitrosti.

- Programska ura za VKLOP/IZKLOP delovanja

Opomba: ta funkcija je na voljo, ko napa deluje z eno izmed hitrosti, ki jih lahko izberete z gumbi za izbiro hitrosti (1-3 in intenzivno delovanje z dodatno močjo).

Pritisnite enkrat, da izberete čas do izklopa nape (15 min). Če je napa v načinu za intenzivno delovanje z dodatno močjo, potem v tem načinu deluje 5 minut, nato pa napa preklopi na 3. stopnjo hitrosti in z njo deluje 6 minut.

VZDRŽEVANJE

POZOR! Pred kakršnim koli vzdrževalnim delom ali posegom izklopite napo iz električnega omrežja, tako da jo izklopite pri priključku in odstranite varovalko priključka.

Če je aparat priključen na električno omrežje preko vtičnice, izvlecite vtikač iz vtičnice.

Čiščenje

Napo je treba redno čistiti (vsaj enako pogosto kot čistite maščobni filter), tako z notranje kot z zunanje strani. Čistite s krpo, navlaženo z nevtralnim čistilnim sredstvom. Ne uporabljajte grobih oz. abrazivnih čistil. NE UPORABLJAJTE ALKOHOLA! OPOZORILO:

Zato priporočamo, da upoštevate ta navodila.

Proizvajalec zavrača vsako odgovornost za poškodbe motorja ali škodo, ki bi nastala zaradi požara, če so take poškodbe ali taka škoda posledica neustreznega vzdrževanja ali neupoštevanja zgoraj navedenih varnostnih priporočil.

Maščobni filter

Maščobni filter prestreza maščobne delce.

Maščobni filter je treba čistiti enkrat mesečno z neagresivnimi detergenti, bodisi ročno bodisi v pomivalnem stroju s kratkim programom pri nizki temperaturi. Če filter pomivate v pomivalnem stroju, se lahko filter nekoliko razbarva, kar pa ne vpliva na učinkovitost filtriranja.

Maščobni filter odstranite tako, da povlečete za vzmetno ročico.

Ogleni filter (samo pri filtrirni različici)

Ogleni filter vpija neprijetne vonjave, ki nastajajo med kuhanjem.

Po daljši uporabi pride do nasičenja oglenega filtra. Kako hitro se to zgodi, je odvisno od načina kuhanja in pogostosti čiščenja maščobnega filtra.

V vsakem primeru je treba kartušo oglenega filtra zamenjati vsake štiri mesece.

Oglenega filtra ni dovoljeno pomivati ali regenerirati.

Obtočni karbonski filter

Namestite po enega na vsako stran kot pokrov, da zaščitite rešetko ventilatorja, nato pa ga obrnite v smeri urnega kazalca.

Če ga želite odstraniti, ga obrnite v nasprotni smeri urnega kazalca.

Menjava žarnic

Napa je opremljena s sistemom za osvetlitev, ki temelji na tehnologiji LED.

Žarnice LED zagotavljajo optimalno osvetljenost, njihova življenjska doba je 10-krat daljša od življenjske dobe običajnih žarnic, hkrati pa omogočajo 90% prihranka električne energije. V primeru napake pri delovanju osvetlitve pokličite tehnično službo oz. servis.
