Tipo de producto	Campana extractora
Marca	Gorenje
Modelo	WHI649B21S
Modo de funcionamiento	Evacuación o recirculación
Número de velocidades	3 + Boost
Temporizador	Apagado diferido de 15 minutos
Iluminación	LED
Filtro de grasa	Lavable, limpieza mensual
Filtro de carbón	Reemplazo cada 4 meses (modo recirculación)
Altura mínima de instalación	50 cm (cocina eléctrica), 65 cm (gas/mixta)
Tensión de alimentación	220-240 V, 50 Hz
Control	Electrónico táctil
Función Power Boost	Sí, duración 5 minutos luego retorno a velocidad 3
Normas de seguridad	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normas de rendimiento	EN/IEC 61591, ISO 5167-1, EN/IEC 60704-1
Compatibilidad electromagnética	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2
Uso	Doméstico
Accesorios incluidos	Tornillos de fijación, tacos

Preguntas frecuentes - WHI649B21S GORENJE

¿Cómo instalar la campana en modo evacuación?

Conecte un tubo de evacuación (no incluido) al conector cilíndrico de la campana. El tubo debe tener el mismo diámetro que el conector e inclinarse hacia arriba (aproximadamente 10°). Perfore un agujero en la pared para pasar el tubo hacia el exterior. Asegúrese de que el diámetro del agujero sea igual al del tubo para evitar una pérdida de rendimiento.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse al menos una vez al mes. Use un detergente no agresivo a mano o en el lavavajillas (programa corto a temperatura moderada). El lavado en lavavajillas puede decolorar el filtro pero no afecta su eficacia. Para retirar el filtro, tire de la pequeña manija de resorte.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activado debe reemplazarse al menos cada 4 meses, según la frecuencia de uso y el tipo de cocción. No debe lavarse ni regenerarse. Para reemplazar los filtros circulares, gírelos en sentido antihorario para retirarlos y en sentido horario para instalarlos.

¿Qué hacer si la iluminación LED no funciona?

La campana está equipada con lámparas LED no reemplazables por el usuario. En caso de mal funcionamiento, contacte al servicio técnico autorizado. Los LED ofrecen una vida útil diez veces más larga que las bombillas tradicionales y ahorran un 90% de electricidad.

¿Qué distancia respetar entre la campana y la placa de cocción?

La campana debe instalarse al menos a 50 cm sobre una placa de cocción eléctrica y al menos a 65 cm sobre una placa de gas o mixta. Respete las distancias superiores si el manual de la cocina lo exige.

¿Cómo activar el modo Boost?

Presione la tecla Power Boost. La campana funciona a máxima potencia durante 5 minutos, luego vuelve automáticamente a la velocidad 3. Este modo es ideal para altas concentraciones de vapores.

¿Cómo ajustar el temporizador de apagado diferido?

Después de seleccionar una velocidad (1, 2, 3 o Boost), presione una vez la tecla Temporizador. Se activa un apagado diferido de 15 minutos. Durante el modo Boost, el temporizador combina 5 minutos de Boost y luego 10 minutos a velocidad 3 antes del apagado.

¿Qué hacer si la campana hace mucho ruido?

Verifique que el tubo de evacuación no sea demasiado largo, no tenga codos excesivos (máximo 90°) y que su diámetro sea correcto. Un diámetro inferior al del conector aumenta el ruido. Asegúrese también de que los filtros estén limpios y correctamente instalados.

¿Puedo usar la campana sin filtro de carbón?

Sí, si usa la campana en modo evacuación hacia el exterior, el filtro de carbón no es necesario. En modo recirculación, el filtro de carbón es indispensable para eliminar olores; debe estar presente.

¿Cómo mantener el exterior de la campana?

Limpie regularmente el exterior con una esponja suave y un detergente líquido neutro. Evite productos abrasivos y alcohol. No use limpiador a vapor. Un mantenimiento descuidado puede provocar riesgo de incendio.

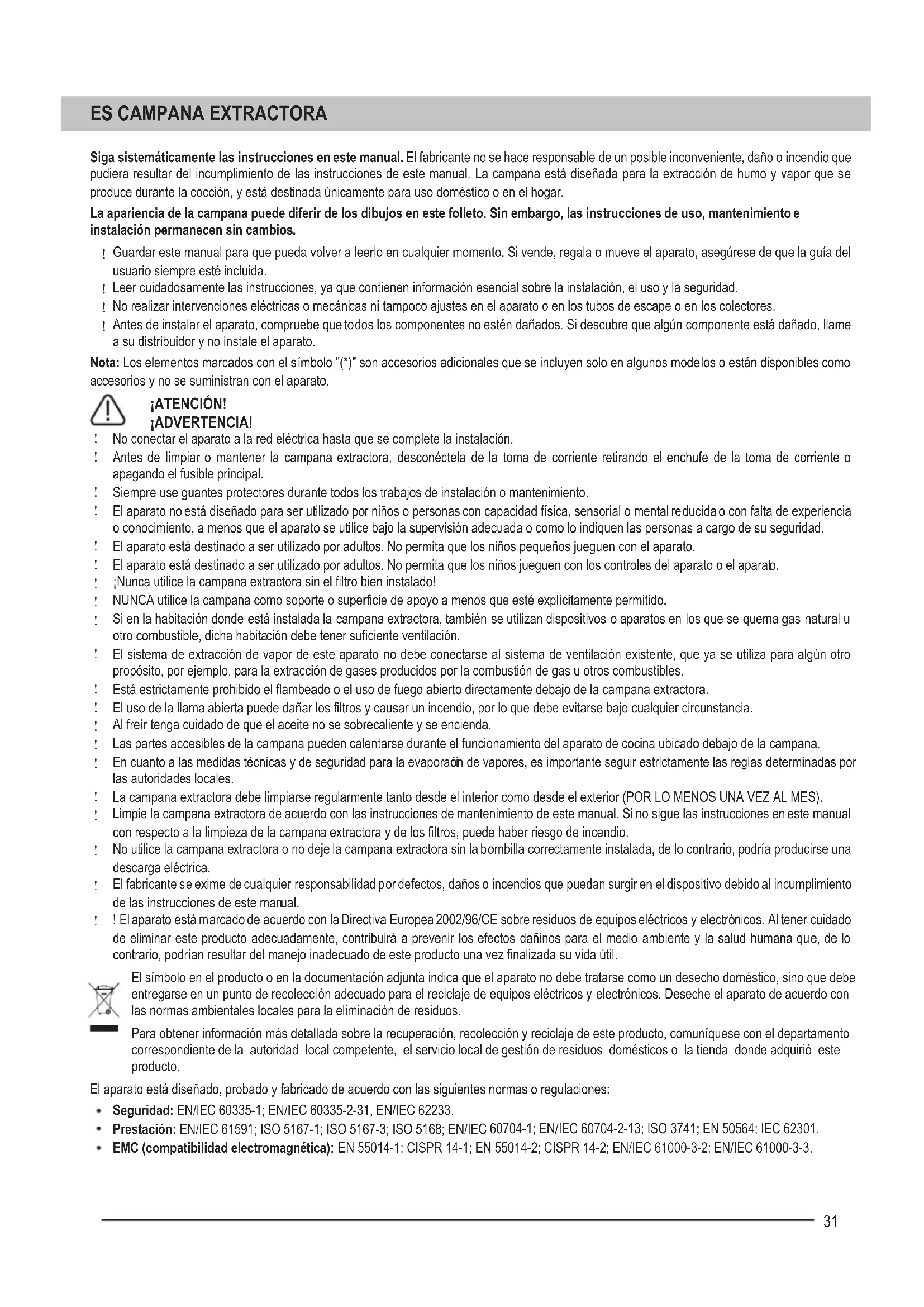

MANUAL DE USUARIO WHI649B21S GORENJE

Siga sistemáticamente las instrucciones de este manual. El fabricante no se hace responsable de un posible inconveniente, daño o incendio que pudiera resultar del incumplimiento de las instrucciones de este manual. La campana está diseñada para la extracción de humo y vapor que se produce durante la cocción, y está destinada únicamente para uso doméstico o en el hogar.

La apariencia de la campana puede diferir de los dibujos de este folleto. Sin embargo, las instrucciones de uso, mantenimiento e instalación permanecen sin cambios.

Guarde este manual para poder consultarlo en cualquier momento. Si vende, regala o traslada el aparato, asegúrese de que la guía siempre esté incluida. Lea cuidadosamente las instrucciones, ya que contienen información esencial sobre la instalación, el uso y la seguridad. No realice intervenciones eléctricas o mecánicas, ni tampoco ajustes en el aparato, en los tubos de escape o en los colectores. Antes de instalar el aparato, compruebe que todos los componentes no estén dañados. Si descubre que algún componente está dañado, llame a su distribuidor y no instale el aparato.

Nota: Los elementos marcados con el símbolo "(*)" son accesorios adicionales que se incluyen solo en algunos modelos o están disponibles como accesorios y no se suministran con el aparato.

¡ATENCIÓN! ¡ADVERTENCIA!

¡No conectar el aparato a la red eléctrica hasta que se complete la instalación! ¡Antes de limpiar o mantener la campana extractora, desconéctela de la toma de corriente retirando el enchufe o apagando el fusible principal! ¡Siempre use guantes protectores durante todos los trabajos de instalación o mantenimiento! El aparato no está diseñado para ser utilizado por niños o personas con capacidad física, sensorial o mental reducida o con falta de experiencia o conocimiento, a menos que el aparato se utilice bajo la supervisión adecuada o como lo indiquen las personas a cargo de su seguridad. El aparato está destinado a ser utilizado por adultos. No permita que los niños jueguen con los controles del aparato o el aparato. ¡Nunca utilice la campana extractora sin el filtro bien instalado! ¡NUNCA utilice la campana como soporte o superficie de apoyo a menos que esté explícitamente permitido. Si en la habitación donde está instalada la campana extractora se utilizan dispositivos o aparatos en los que se quema gas natural u otro combustible, dicha habitación debe tener suficiente ventilación. El sistema de extracción de vapor de este aparato no debe conectarse al sistema de ventilación existente, que ya se utilice para otro propósito, por ejemplo, para la extracción de gases producidos por la combustión de gas u otros combustibles. Está estrictamente prohibido el flambeado o el uso de fuego abierto directamente bajo la campana extractora. El uso de la llama abierta puede dañar los filtros y causar un incendio, por lo que debe evitarse bajo cualquier circunstancia. Al freír, tenga cuidado de que el aceite no se sobrecaliente y se encienda. Las partes accesibles de la campana pueden calentarse durante el funcionamiento del aparato de cocina ubicado bajo la campana. En cuanto a las medidas técnicas y de seguridad para la evacuación de vapores, es importante seguir estrictamente las reglas determinadas por las autoridades locales. La campana extractora debe limpiarse regularmente tanto en el interior como en el exterior (por lo menos una vez al mes). Limpie la campana extractora de acuerdo con las instrucciones de mantenimiento de este manual. Si no sigue las instrucciones de este manual con respecto a la limpieza de la campana extractora y de los filtros, puede haber riesgo de incendio. No utilice la campana extractora sin la bombilla correctamente instalada, de lo contrario, podría producirse una descarga eléctrica. El fabricante se exime de cualquier responsabilidad por defectos, daños o incendios que puedan surgir en el dispositivo debido al incumplimiento de las instrucciones de este manual. El aparato está marcado de acuerdo con la Directiva Europea 2002/96/CE sobre residuos de equipos eléctricos y electrónicos. Al tener cuidado de eliminar este producto adecuadamente, contribuirá a prevenir los efectos dañinos para el medio ambiente y la salud humana que, de lo contrario, podrían resultar del manejo inadecuado de este producto una vez finalizada su vida útil.

El símbolo en el producto o en la documentación adjunta indica que el aparato no debe tratarse como un desecho doméstico, sino que debe integrarse en un punto de recolección adecuado para el reciclaje de equipos eléctricos y electrónicos. Deseche el aparato de acuerdo con las normas ambientales locales para la eliminación de residuos.

Para obtener información más detallada sobre la recuperación, recolección y reciclaje de este producto, comuníquese con el departamento correspondiente de la autoridad local competente, el servicio local de gestión de residuos domésticos o la tienda donde adquirió este producto.

El aparato está diseñado, probado y fabricado de acuerdo con las siguientes normas o regulaciones:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. EMC (compatibilidad electromagnética): EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: ENCENDER la campana a la velocidad mínima cuando empiece a cocinar y mantenerla en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor, y use la velocidad o velocidades turbo solo en situaciones extremas. Si es necesario, reemplace los filtros de carbón (o el filtro de carbón) para mantener una buena eficiencia en la eliminación de olores desagradables. Si es necesario, limpie los filtros de grasa (o el filtro de grasa) para mantener una buena eficiencia. Utilice el diámetro máximo del sistema de conductos indicado en este manual para optimizar el rendimiento y minimizar el ruido.

Especificaciones de instalación adicionales:

Durante la instalación, solo use los tornillos para el ajuste que se adjuntan al aparato. Si los tornillos no están incluidos, compre los tornillos del tipo apropiado.

Use los tornillos del tamaño apropiado de acuerdo con la información en la Guía de instalación.

En caso de duda, póngase en contacto con un taller de reparación autorizado, un centro de ayuda al cliente u otra persona debidamente cualificada.

¡ADVERTENCIA! Si no instala los tornillos o los accesorios de montaje de acuerdo con estas instrucciones, puede existir un riesgo de descarga eléctrica.

USO

La campana extractora está diseñada para ser realizada tanto en el modelo de extracción al exterior como por el modelo de filtrado.

Modelo de extracción

El humo es evacuado hacia el exterior a través de un tubo de escape introducido en el reborde de conexión que se encuentra en la parte superior de la campana.

¡Atención! El tubo de escape no se suministra y se debe comprar por separado.

El diámetro del tubo de escape debe ser el mismo que el diámetro del reborde.

En la sección horizontal, el tubo debe estar ligeramente inclinado hacia arriba (aproximadamente 10°) para que el aire se extraiga fácilmente de la habitación.

¡Atención! Si la campana está equipada con filtros de carbón, deben retirarse.

Para la conexión entre la campana y la abertura en la pared para la extracción de vapor, usar un tubo con un diámetro igual al diámetro de la abertura de salida en la campana (reborde de conexión).

Si el diámetro del tubo o la abertura de la pared es menor, la potencia de succión será menor y el ruido aumentará significativamente.

Para tales casos, el fabricante se exime de cualquier responsabilidad.

¡Utilice un tubo de extracción de aire cuya longitud sea la mínima indispensable! ¡Utilice un tubo de extracción con el menor número posible de curvas! El ángulo máximo de la curva debe ser de 90°. ¡Evite los cambios drásticos en la sección del tubo de extracción de aire! ¡La superficie interior del tubo de extracción debe ser lo más lisa posible! ¡El tubo de extracción de aire debe estar fabricado de un material con los certificados apropiados!

Versión de filtro

Para esta versión, necesita un filtro de carbón, que pueda obtenerse en la tienda de electrodomésticos.

El filtro elimina la grasa y los olores del aire filtrado, y luego el aire purificado regresa a la habitación a través de las ranuras de salida en la parte superior del aparato.

INSTALACIÓN

La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 45 cm en el caso de las cocinas eléctricas y de 55 cm en el caso de las cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tener esto en consideración.

Conexión eléctrica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana extractora. Si es suministrada con un enchufe, conectar la campana a una toma de corriente conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red eléctrica) o si la toma no es posible situarla en un lugar accesible, aun después de la instalación, se debe colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red eléctrica en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.

¡Advertencia! Asegúrese siempre de que el cable de alimentación esté instalado correctamente antes de volver a conectar la fuente de alimentación a la red eléctrica y verificar su funcionamiento.

Tipo de instalación

El aparato es muy pesado. Al menos dos personas deben cooperar en el manejo de la campana extractora y su instalación.

Antes de comenzar la instalación:

Compruebe que el producto comprado sea del tamaño apropiado de acuerdo con el área de instalación seleccionada. Retire los filtros de carbón o el filtro de carbón (si se suministra) (consulte el párrafo correspondiente). Instale los filtros de carbón (o el filtro de carbón) solo si usa la campana en versión de filtrado. - Asegúrese de que no haya ningún material u otro elemento bajo la campana (que podría caerse en el camino del transporte, por ejemplo, paquetes con tornillos, la garantía, etc.) y, si es necesario, retírelos. Si es posible, desconecte y mueva la cocina independiente o la cocina que pueda introducirse en el nicho entre los elementos de la cocina para facilitar el acceso a la pared detrás de la cocina o hasta el techo. Si esto no es posible, coloque una cubierta protectora gruesa sobre la cocina o estufa para protegerla de daños y objetos extraños. Elija una base plana para la instalación del aparato. Cubra esta base con una capa protectora sobre la cual colocar todas las partes de la campana extractora y las partes para fijarla. - Además, verifique si hay una toma de corriente en el lugar donde desea instalar la campana extractora (en un lugar al que se pueda acceder incluso después de la instalación de la campana), y si es posible conectarla a la instalación que drenará el vapor hacia afuera. Realice todos los trabajos de construcción necesarios (p. ej., instalar una toma eléctrica y/o un orificio para el tubo de salida).

Para montar la campana extractora en la mayoría de los tipos de paredes o techos se adjuntan soportes de pared. Sin embargo, un experto debidamente capacitado debe evaluar si los materiales son los adecuados dependiendo de la clase o del tipo de pared/techo. La pared o el techo debe ser lo suficientemente fuerte para soportar el peso de la campana extractora. No intente colocar este aparato en la pared o instalarlo con azulejos, compuestos de lechada, revoque o masilla de silicona. El aparato está destinado únicamente para montaje superficial.

FUNCIONAMIENTO

Use la alta velocidad de extracción solo en caso de altas concentraciones de vapor durante la cocción. Le recomendamos que encienda la campana extractora durante 5 minutos antes de cocinar, que funcione durante la cocción y déjela funcionar durante aproximadamente 15 minutos después de que finalice la cocción.

Control táctil

Presionar la tecla de sensor para encender la luz o la iluminación. Presionar esta tecla nuevamente para apagar la iluminación. Presionar la tecla de sensor de encendido/apagado para seleccionar la velocidad de funcionamiento del motor. Cuando se presiona la tecla de sensor de encendido/apagado, las teclas de sensor para seleccionar la velocidad de funcionamiento del motor (1 a 3), Power boost y temporizador se iluminan parcialmente. Presionar la tecla de sensor de primera velocidad para activar el motor de primera velocidad. Presionar la tecla de sensor de segunda velocidad para activar el motor de segunda velocidad. Presionar la tecla de sensor de tercera velocidad para activar el motor de tercera velocidad. Presione el botón «Power boost» para que la campana funcione en el modo de refuerzo. El aparato funciona en este modo durante 5 minutos y luego volverá al nivel de velocidad 3. - Temporizador ON/OFF de la velocidad (potencia) de aspiración.

Nota: Esta función está disponible para las velocidades que se pueden seleccionar con los botones de selección de velocidad (1-3 y modo «Power boost»).

Presione una vez para seleccionar el tiempo de espera para el apagado (15 min). Cuando el aparato funciona en modo de refuerzo, permanecerá en este modo durante 5 minutos y luego volverá al nivel de velocidad 3 durante 10 minutos.

MANTENIMIENTO

¡ATENCIÓN! Desconectar la campana extractora de la red eléctrica antes de realizar cualquier trabajo de mantenimiento u operación, apagándola en la conexión y retirando el fusible del conector.

Si el aparato está conectado a una toma de corriente a través de un enchufe, sacar el enchufe de la toma.

Limpieza

La campana extractora debe limpiarse regularmente (al menos con la misma frecuencia que la limpieza del filtro de grasa), tanto desde el interior como desde el exterior. Limpiar con un paño humedecido con un limpiador neutro. No utilice limpiadores abrasivos. ¡NO USE ALCOHOL! ADVERTENCIA:

Por lo tanto, le recomendamos que siga estas instrucciones.

El fabricante no se hace responsable por daños al motor o daños resultantes de un incendio si dichos daños se deben a un mantenimiento inadecuado o al incumplimiento de las recomendaciones de seguridad mencionadas anteriormente.

Filtro antigrasa

El filtro de grasa intercepta partículas de grasa.

El filtro antigrasa debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Con el lavado en el lavavajillas, el filtro antigrasa puede desteñirse, pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.

Filtro de carbón (solo en la versión de filtro)

El filtro de carbón absorbe los olores desagradables que se producen durante la cocción.

Después de un uso prolongado, se produce la saturación del filtro de carbón, dependiendo del método de cocción y la frecuencia de limpieza del filtro de grasa.

En cualquier caso, el cartucho del filtro de carbón debe ser reemplazado cada dos meses.

El filtro de carbón NO se permite lavar o regenerar.

Filtro de carbón de circulación

Instale uno en cada lado como tapa, protegiendo la rejilla del ventilador, luego girarlo en sentido horario.

Para quitarlo, gírelo en sentido antihorario.

Sustitución de las lámparas

La campana viene provista de un sistema de iluminación basado en la tecnología LED.

Los LEDs garantizan una iluminación óptima, una duración hasta 10 veces mayor que las lámparas convencionales y permiten ahorrar el 90% de energía eléctrica. En caso de avería del sistema de iluminación, comuníquese con el servicio técnico.

En las instrucciones de instalación del calentador de gas se indica la altura necesaria que se debe respetar.

Conexión a la red eléctrica

La tensión en la red eléctrica debe corresponder a las características indicadas en la placa de características dentro de la tapa. Si en el kit se incluye un enchufe para la red eléctrica, entonces conecte el enchufe a la toma de corriente, que debe cumplir con las normas y estar en buen estado para su uso posterior. Si el enchufe no está incluido en el kit (conexión directa a la red eléctrica) o no hay una toma de corriente cerca, entonces use un interruptor bipolar, con el cual se pueda desconectar el aparato de la red en caso de sobrecarga de categoría, de acuerdo con las instrucciones de instalación.

¡Precaución! Antes de volver a conectar el enchufe a la red eléctrica, verifique el correcto funcionamiento del mismo, asegúrese de que el cable de alimentación esté instalado correctamente.

MONTAJE

El aparato es pesado, por lo que antes de instalarlo debe tener ayuda de otra persona.

Directiva 2002/96/EC
