Toote tüüp	Õhupuhasti
Bränd	Gorenje
Mudel	WHI649B21S
Töörežiim	Väljatõmme või tsirkulatsioon
Kiiruste arv	3 + Boost
Taimer	15-minutiline viivitatud väljalülitus
Valgustus	LED
Rasvafilter	Pestav, igakuine puhastus
Söefilter	Väljavahetamine iga 4 kuu tagant (tsirkulatsioonirežiim)
Minimaalne paigalduskõrgus	50 cm (elektripliit), 65 cm (gaas/segapliit)
Toitepinge	220-240 V, 50 Hz
Juhtseade	Puutetundlik elektroonika
Power Boost funktsioon	Jah, kestus 5 minutit, seejärel naaseb kiirusele 3
Ohutusstandardid	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Toimivusstandardid	EN/IEC 61591, ISO 5167-1, EN/IEC 60704-1
Elektromagnetiline ühilduvus	EN 55014-1, EN 55014-2, EN/IEC 61000-3-2
Kasutusala	Kodumajapidamine
Kaasasolevad tarvikud	Kinnituskruvid, tüüblid

Korduma kippuvad küsimused - WHI649B21S GORENJE

Kuidas paigaldada õhupuhasti väljatõmberežiimis?

Ühendage väljatõmbevoolik (pole kaasas) õhupuhasti silindrilise ühendusega. Voolik peab olema ühendusega sama läbimõõduga ja kaldu ülespoole (umbes 10°). Puurige seina auk, et juhtida voolik väljapoole. Veenduge, et augu läbimõõt oleks vooliku läbimõõduga võrdne, et vältida jõudluse vähenemist.

Kuidas puhastada rasvafiltrit?

Rasvafiltrit tuleb puhastada vähemalt kord kuus. Kasutage mitteagressiivset pesuvahendit käsitsi või nõudepesumasinas (lühike programm mõõdukal temperatuuril). Nõudepesumasinaga pesemine võib filtrit värvida, kuid ei mõjuta selle tõhusust. Filtri eemaldamiseks tõmmake väikesest vedruga käepidemest.

Millal vahetada söefiltrit?

Aktiivsöefiltrit tuleb vahetada vähemalt iga 4 kuu tagant, sõltuvalt kasutussagedusest ja toiduvalmistamise tüübist. Seda ei tohi pesta ega taastada. Ringfiltri vahetamiseks keerake neid vastupäeva eemaldamiseks ja päripäeva paigaldamiseks.

Mida teha, kui LED-valgustus ei tööta?

Õhupuhasti on varustatud LED-lampidega, mida kasutaja ei saa vahetada. Rikke korral võtke ühendust volitatud tehnilise teenindusega. LED-id pakuvad kümme korda pikemat eluiga kui traditsioonilised lambipirnid ja säästavad 90% elektrit.

Millist vahekaugust hoida õhupuhasti ja pliidiplaadi vahel?

Õhupuhasti tuleb paigaldada vähemalt 50 cm kõrgusele elektripliidist ja vähemalt 65 cm kõrgusele gaasi- või segapliidist. Järgige suuremaid vahekaugusi, kui pliidi juhend seda nõuab.

Kuidas aktiveerida Boost-režiimi?

Vajutage nuppu Power Boost. Õhupuhasti töötab maksimaalsel võimsusel 5 minutit, seejärel naaseb automaatselt kiirusele 3. See režiim sobib ideaalselt tugevate aurude korral.

Kuidas seadistada viivitatud väljalülituse taimerit?

Pärast kiiruse (1, 2, 3 või Boost) valimist vajutage üks kord nupule Taimer. Aktiveeritakse 15-minutiline viivitatud väljalülitus. Boost-režiimi ajal kombineerib taimer 5 minutit Boost'i ja seejärel 10 minutit kiirusel 3 enne väljalülitumist.

Mida teha, kui õhupuhasti teeb palju müra?

Kontrollige, et väljatõmbevoolik pole liiga pikk, sellel pole liigseid painutusi (maksimaalselt 90°) ja selle läbimõõt on õige. Ühendusest väiksem läbimõõt suurendab müra. Veenduge ka, et filtrid on puhtad ja korralikult paigaldatud.

Kas ma saan õhupuhastit kasutada ilma söefiltrita?

Jah, kui kasutate õhupuhastit väljatõmberežiimis, pole söefiltrit vaja. Tsirkulatsioonirežiimis on söefilter lõhnade eemaldamiseks hädavajalik; see peab olema paigaldatud.

Kuidas hooldada õhupuhasti välispinda?

Puhastage regulaarselt välispinda pehme käsna ja neutraalse vedela pesuvahendiga. Vältige abrasiivseid tooteid ja alkoholi. Ärge kasutage aurupuhastit. Hooletu hooldus võib põhjustada tuleohtu.

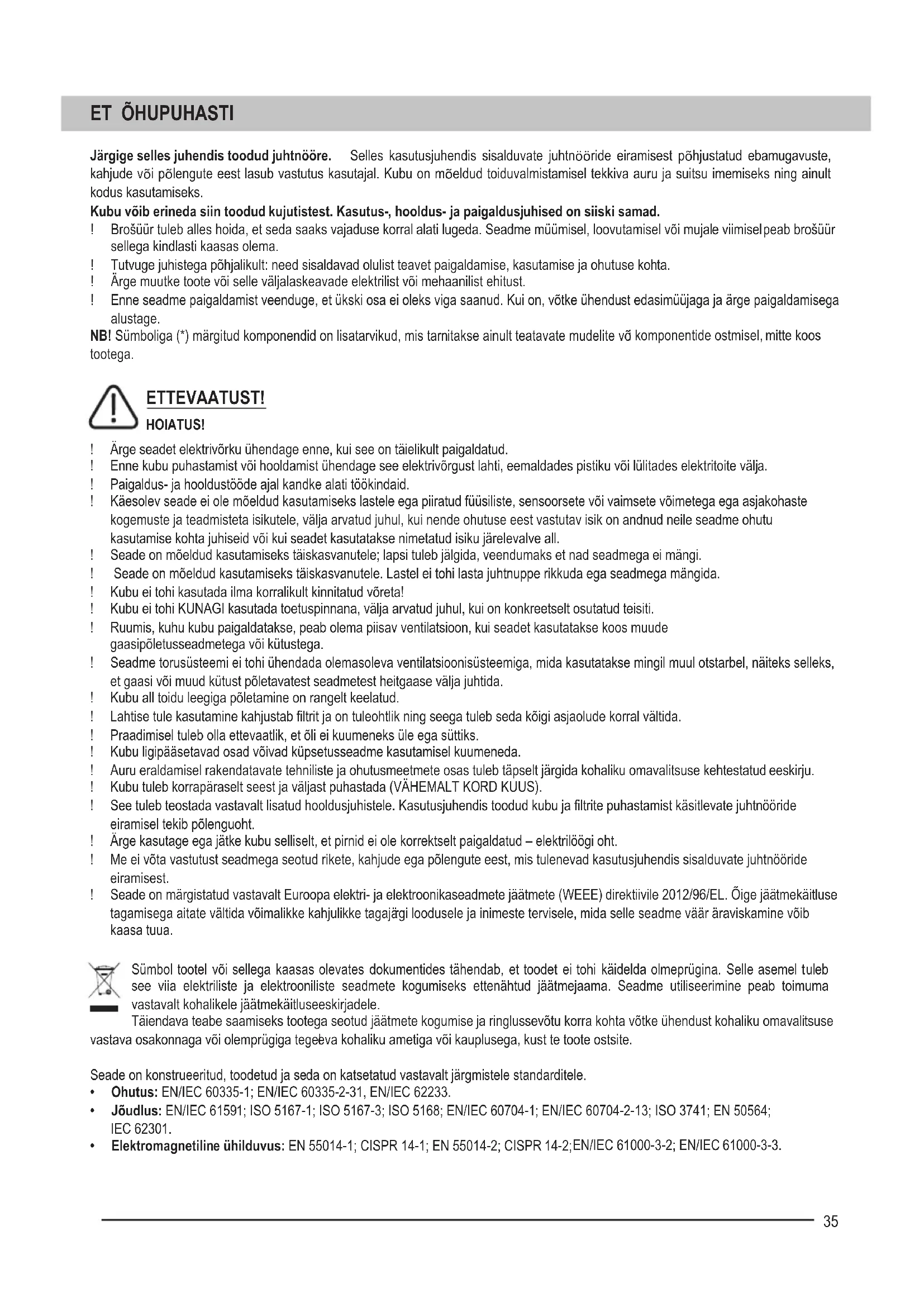

KASUTUSJUHEND WHI649B21S GORENJE

Järgige selles juhendis toodud juhtnööre. Selles kasutusjuhendis sisalduvate juhtnööride eiramisest põhjustatud ebamugavuste, kahjude või vigastuste eest lasub vastutus kasutajal. Kubu on mõeldud toiduvalmistamisel tekkiva auru ja suitsu imemiseks ning ainult kodus kasutamiseks.

Kubu võib erineda siin toodud kujutistest. Kasutus-, hooldus- ja paigaldusjuhised on siiski samad.

! Brošüür tuleb alles hoida, et seda saaks vajaduse korral alati lugeda. Seadme müümisel, loovutamisel või edasiandmisel peab brošüür sellega kindlasti kaasas olema. ! Tutvuge juhistega põhjalikult: need sisaldavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta. ! Ärge muutke toote või selle väljalaskeavade elektrilist ega mehaanilist ehitust. ! Enne seadme paigaldamist veenduge, et ükski osa ei oleks vigastatud. Kui on, võtke ühendust edasimüüjaga ja ärge paigaldamisega alustage.

NB! Sümboliga (*) märgitud komponendid on lisatarvikud, mis tarnitakse ainult teatavate mudelite või komponentide ostmisel, mitte koos tootega.

ETTEVAATUST!

HOIATUS!

Ärge ühendage seadet elektrivõrku enne, kui see on täielikult paigaldatud. Enne kubu puhastamist või hooldamist ühendage see elektrivõrgust lahti, eemaldades pistiku või lülitades elektritoite välja. Paigaldus- ja hooldustööde ajal kandke alati kindaid. Käesolev seade ei ole mõeldud kasutamiseks lastele ega piiratud füüsiliste, sensoorsete või vaimsete võimetega ega asjakohaste kogemuste ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on andnud neile seadme ohutu kasutamise kohta juhiseid või kui seadet kasutatakse nimetatud isiku järelevalve all. Seade on mõeldud kasutamiseks täiskasvanutele; lapsi tuleb jälgida, veendumaks et nad seadmega ei mängi. Seade on mõeldud kasutamiseks täiskasvanutele. Lastel ei tohi lasta juhtnuppe rikkuda ega seadmega mängida. Kubu ei tohi kasutada ilma korralikult kinnitatud võreta! Kubu ei tohi KUNAGI kasutada toetuspinnana, välja arvatud juhul, kui on konkreetselt osutatud teisiti. Ruumis, kuhu kubu paigaldatakse, peab olema piisav ventilatsioon, kui seadet kasutatakse koos muude gaasipõletusseadmetega või kütustega. Seadme torusüsteemi ei tohi ühendada olemasoleva ventilatsioonisüsteemiga, mida kasutatakse mingil muul otstarbel, näiteks selleks, et gaasi või muud kütust põletavatest seadmetest heitgaase välja juhtida. Kubu all toidu leegiga põletamine on rangelt keelatud. Lahtise tule kasutamine kahjustab filtrit ja on tuleohtlik ning seega tuleb seda kõigi asjaolude korral vältida. Praadimisel tuleb olla ettevaatlik, et õli ei kuumeneks üle ega süttiks. Kubu ligipääsetavad osad võivad küpsetusseadme kasutamisel kuumeneda. Auru eraldamisel rakendatavate tehniliste ja ohutusmeetmete osas tuleb täpselt järgida kohaliku omavalitsuse kehtestatud eeskirju. Kubu tuleb korrapäraselt seest ja väljast puhastada (VÄHEMALT KORD KUUS). See tuleb teostada vastavalt lisatud hooldusjuhistele. Kasutusjuhendis toodud kubu ja filtrite puhastamist käsitlevate juhtnööride eiramisel tekib põlenguoht. Ärge kasutage ega jätke kubu selliselt, et pirnid ei ole korrektselt paigaldatud - elektrilöögi oht. Me ei võta vastutust seadmega seotud rikete, kahjude ega põlengute eest, mis tulenevad kasutusjuhendis sisalduvate juhtnööride eiramisest. Seade on märgistatud vastavalt Euroopa elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile 2012/96/EL. Õige jäätmekäitluse tagamisega aitate vältida võimalikke kahjulikke tagajärgi loodusele ja inimeste tervisele, mida selle seadme väär äraviskamine võib kaasa tuua.

Sümbol tootel või sellega kaasas olevates dokumentides tähendab, et toodet ei tohi käidelda olmeprügina. Selle asemel tuleb see viia elektriliste ja elektrooniliste seadmete kogumiseks ettenähtud jäätmejaama. Seadme utiliseerimine peab toimuma vastavalt kohalikele jäätmekäitluseeskirjadele.

Täiendava teabe saamiseks tootega seotud jäätmete kogumise ja ringlussevõtu korra kohta võtke ühendust kohaliku omavalitsuse

vastava osakonnaga või õlupruuliga tegeleva kohaliku ametiga või kauplusega, kust te toote ostsite.

Seade on konstrueeritud, toodetud ja seda on katsetatud vastavalt järgmistele standarditele.

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused õigeks, keskkonnamõju vähendavaks kasutuseks: toitu valmistama asudes lülitage õhupuhasti sisse minimaalsel kiirusel ja jätke see pärast lõpetamist mõneks minutiks tööle. Suurendage kiirust ainult siis, kui suitsu ja auru tekib suures koguses ning kasutage maksimaalset kiirust ainult erakorralises olukorras. Asendage söefilter (filtrid), kui on vaja parandada lõhnaeemaldamise tõhusust. Puhastage rasvafilter (filtrid), kui on vaja parandada rasvafiltri tõhusust. Kasutage selles juhendis toodud maksimaalse läbimõõduga ventilatsioonikanaleid, et optimeerida tõhusust ja vähendada müra.

Täiendavad paigaldamisjuhised

Kasutage ainult koos tootega tarnitud kruvisid, kui need puuduvad, ostke õiget tüüpi kruvid.

Kasutage õige pikkusega kruvisid, lähtudes paigaldamisjuhendist.

Kahtluste korral pidage nõu volitatud teeninduskeskuse või muu kvalifitseeritud isikuga.

HOIATUS! Kui kruvide või kinnitusseadme paigaldamisel ei järgita käesolevaid juhiseid, on elektrilöögi oht.

KASUTUS

Õhupuhasti on mõeldud kasutamiseks kas väljalaskesüsteemi või filtriga versioonis.

Torustuse versioon

Aur viiakse hoonest õhupuhasti peal asuva ühendusrõnga külge kinnitatud spetsiaalse toru kaudu välja.

peab vastama ühendusrõngale.

Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunatud, et õhk saaks ruumist välja juhitud.

NB! Väljalasketoru ei kuulu komplekti, vaid tuleb eraldi osta.

Väljalasketoru läbimõõt peab vastama ühendusrõngale.

Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunatud, et õhk saaks ruumist välja juhitud.

NB! Kui kubu on aktiivsöefiltriga, siis tuleb see eemaldada.

Kubu ja tühjendusavad ühendada seinaga läbimõõduga, mis vastab õhu väljalaskeavale (ühendusäärik).

Seintel väiksema läbimõõduga torude ja tühjendusavade kasutamine vähendab imemisjõudu ja suurendab oluliselt müra.

Seega tootja selle eest vastutust ei võta.

! Toru peab olema minimaalse hädavajaliku pikkusega. ! Kasutage võimalikult sirget toru (maksimaalne põlvenurk: 90°). Vältige toru ristlõike järske muutusi. ! Kasutage seest võimalikult siledat toru. ! Toru peab olema valmistatud sertifitseeritud materjalist.

Filtriga versioon

Selleks on vajalik üks aktiivsöefilter, mille leiate kauplusest.

Filter eemaldab väljuvast õhust rasva ja lõhnad enne, kui see ülemise väljalaskeava kaudu kööki tagasi tuleb.

PAIGALDAMINE

Minimaalne kaugus pliidil olevate pannide/pottide tugipinna ja kubu põhja vahel peab elektripliitidel olema vähemalt 55 cm ning gaasi- ja segapliitidel 65 cm.

Kui gaasipliidi kasutusjuhendis on ette nähtud suurem kaugus, siis tuleb seda järgida.

Elektrühendus

Toiteallikas peab vastama seadme andmeplaadil näidatud väärtusele. Kui seade on varustatud pistikuga, ühendage see pärast paigaldamist ligipääsetavas kohas olevasse pistikupessa, järgides kehtivaid eeskirju. Kui seadmel pistikut ei ole (ühendatakse otse vooluvõrku) või kui see ei asu ligipääsetavas kohas, kasutage pärast paigaldamist kooskõlas normidega ja vastavalt paigaldusjuhistele topeltpistikupesa, mis tagab II kategooria ülevoolu korral täieliku vooluvõrgust lahtiühendamise.

Hoiatus!

Enne seadme vooluvõrku uuesti ühendamist ja selle töötamise kontrollimist veenduge, et peajuhe oleks õigesti paigaldatud.

Paigaldamine

Toode on väga raske. Selle käsitsemiseks ja paigaldamiseks on vaja vähemalt kahte inimest. Enne paigaldama asumist:

• veenduge, et ostetud toode oleks valitud paigaldusala jaoks sobiva suurusega. Eemaldage söefilter (söefiltrid) (*), kui see (need) on komplektis (vt ka vastavat jaotist). Laske filter paigaldada üksnes siis, kui soovite seadet filtriga kasutada.
• Kontrollige, ega transportimisel pole seadmesse jäänud muid esemeid (näiteks pakendeid, kruvisid (*), garantiilehte (*) jms), eemaldage need ja hoidke alles. Võimaluse korral ühendage lahti ja viige kaugemale kapid ja tööpinnad, et tagaseinale/laele lihtsam ligi pääseda oleks. Kui seda ei ole võimalik teha, katke tööpind, pliit või kapid paksu materjaliga, et neid kahjustuste ja prügi eest kaitsta. Valige seadme kokkupanemiseks ühetasane pind. Katke pind kaitsematerjaliga ja asetage sellele kõik seadme osad ja tööriistad. Lisaks kontrollige, kas seadme paigaldamiskoha lähedal (kohas, millele pääseb ligi ka pärast seadme paigaldamist) on elektripesa ja kas välja on võimalik ühendada gaasitõmbeseade (ainult imemisega seadme puhul). Teostage mõõtmised (näiteks pistikupesa paigaldamiseks ja/või augu tegemiseks tõmbeõhu toru jaoks).

Seadmega on kaasas jämenevad seinatüüblid, millega saab seadme peaaegu igat tüüpi seinale/lakke kinnitada. Kvalifitseeritud tehnik peab siiski kontrollima,

kas materjalid seina/lae tüübile sobivad. Sein/lagi peab olema piisavalt tugev, et seadme raskust kanda. Seadme seinale kinnitamiseks ei tohi kasutada plaate, krohvi ega silikooni. Ainult pindmontaaž.

KASUTAMINE

Kontsentreeritud keeduaurude korral kasutage kõrgemat imemiskiirust. Seadme imemisfunktsioon on soovitatav enne toitu valmistama asumist 5 minutiks sisse lülitada ja lasta sellel töötada toiduvalmistamise ajal ja umbes 15 minutit pärast seda.

Puutejuhtseadmed

Valgustuse sisselülitamiseks vajutage valgustuse nupule. Väljalülitamiseks vajutage veel üks kord nupule. Mootori kiiruse valimiseks vajutage sisse-/väljalülitamise nuppu. Sisse-/väljalülitamise nupu valimisel süttib kiiruse nuppude 1-3, nupu Power Boost ja nupu tainer tuhm valgus. Mootori kiirusel 1 käivitamiseks vajutage kiiruse 1 nuppu. Mootori kiirusel 2 käivitamiseks vajutage kiiruse 2 nuppu. Mootori kiirusel 3 käivitamiseks vajutage kiiruse 3 nuppu.

P»- Vajutage võimsuse suurendamise nuppu Power boost, et õhupuhastit võimendusrežiimis kasutada. Seade töötab võimendusrežiimis 5 minutit, seejärel naaseb tõrerežiimi.

• SEES/VÄLJAS Imemiskiruse taimer (võimsus).

Märkus: see funktsioon on saadaval kiiruste jaoks, mida saab valida kiiruse valimise nuppudega (1-3 ja võimendusrežiim).

Vajutage üks kord, et valida viivitatud väljalülitusaeg (15 min). Kui seade töötab võimendusrežiimis, töötab see selles režiimis 5 minutit, seejärel naaseb 10 minutiks kiirusele 3 tõrerežiimi.

HOOLDUS

NB! Enne hooldust isoleerige kubu elektritoitest, lülitades konnektori välja ja eemaldades selle kaitsme. Kui kubu on ühendatud pistiku ja pesaga, siis eemaldage pistik pesast.

Puhastamine

Kubu tuleb korrapäraselt seest ja väljast puhastada (vähemalt sama sageli, kui te rasvafiltrit hooldate). Kasutage puhastamiseks neutraalses pesuvedelikus niisutatud lappi. Ärge kasutage abrasiivseid vahendeid. ALKOHOLI EI TOHI KASUTADA! HOIATUS! Kui kubu vastavalt soovitustele ei puhasata ja filtreid ei asendata, võib tekkida põlengu oht. Seetõttu soovitame juhtnööre järgida. Tootja ei vastuta mootori kahjustuste ega põlengute eest, kui nende põhjuseks on vale hooldamine või eespool kirjeldatud ohutussoovituste eiramine.

Rasvafilter

Püüab kinni toidu valmistamisel tekkivad rasvaosakesed.

Rasvafiltrit peab puhastama kord kuus nõrga toimega pesuvahendiga või käsitsi või nõudepesumasinas madalal temperatuuril ja kasutades lühikest tsüklit. Nõudepesumasinas pesemisel võib rasvafilter veidi värvi muuta, kuid see ei mõjuta selle filtrimisomadusi. Rasvafiltri eemaldamiseks tõmmake vedruga vabastushooba.

Imeb toiduvalmistamisel tekkivaid ebameeldivaid lõhnu.

Pikemaajalisel kasutamisel söefilter ummistub, sõltuvalt toiduvalmistamise viisidest ja rasvafiltri puhastamise sagedusest.

Igal juhul tuleb süsi vähemalt kord nelja kuu jooksul välja vahetada.

Söefiltrit EI TOHI pesta ega regenereerida.

Tsirkulaarne õhufilter

Kasutada mõlemal küljel mootori tiiviku kaitsevõrgu kattena, seejärel pöörata päripäeva.

Lahtimonteerimisel pöörata vastupäeva.

Asenduslambid

Pliidikubu on varustatud LED-tehnoloogial põhineva valgustussüsteemiga.

LED-lambid tagavad optimaalse valgustuse ja kestavad tavaliste pirnidega võrreldes kuni 10 korda kauem ning võimaldavad säästa 90% elektrienergiast. Valgustussüsteemi talitlushäire korral võtke ühendust tehnilise teenistusega.
