HASZNÁLATI ÚTMUTATÓ KBC 36 MAGFORCE Fein

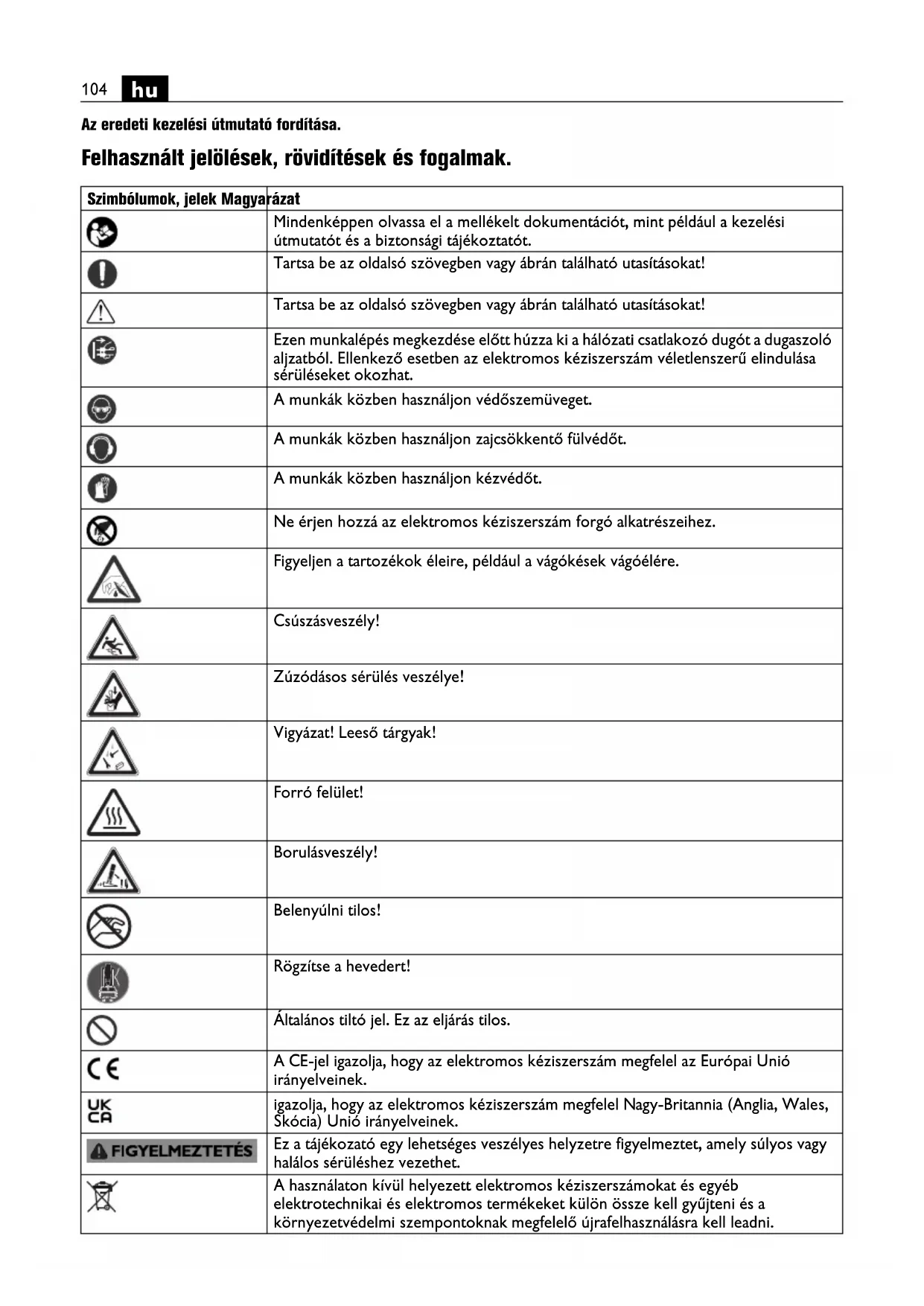

Az eredeti kezelési útmutató fordítása. Felhasznált jelölések, rövidítések és fogalmak. Szimbólumok, jelek Magyarázat Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. A munkák közben használjon védőszemüveget. A munkák közben használjon zajcsökkentő fülvédőt. A munkák közben használjon kézvédőt. Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez. Figyeljen a tartozékok éleire, például a vágókések vágóélére. Csúszásveszély! Zúzódásos sérülés veszélye! Vigyázat! Leeső tárgyak! Forró felület! Borulásveszély! Belenyúlni tilos! Rögzítse a hevedert! Általános tiltó jel. Ez az eljárás tilos. A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.105

Újrahasználható csomagolásokat és termékeket jelöl, amelyeket egymástól elkülönítve kell összegyűjteni és ártalmatlanítani. Védőföldelés Menetfúró szerszám Acél Alacsony fordulatszám Magas fordulatszám Kiegészítő információ. lásd a „Kezelési tájékoztató” szakaszt. A mágnes tartóereje kielégítő A mágnes tartóereje nem kielégítő Folyadékbevezetés nyitva. Bekapcsolás Kikapcsolás Csak Kínára érvényes: A környezetvédelem időtartama a termék normális használata esetén 10 év. Meghajtómotor elindítása. Forgásirány jobbra Meghajtómotor léptető üzemmódban való elindítása. Forgásirány balra A fordulatszám fokozatos csökkentése A fordulatszám fokozatos növelése Motor leállítása Mágnes be-/kikapcsolása A (*) PRCD személyi védőkapcsoló be van kapcsolva, a kijelző aktív. A (*) PRCD személyi védőkapcsoló ki van kapcsolva, a kijelző inaktív. (*) A személy védőkapcsoló (PRCD) az adott országban érvényes munkavédelmi előírások vagy törvények alapján lehet a forgalombahozatali országban beépítve. (**) Számjegyeket vagy betűket tartalmazhat (Ax – Zx) Jelölés belső célokra Szimbólumok, jelek Magyarázat RESET TEST106

Az Ön biztonsága érdekében. Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat. Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz őrizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak. Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket. Az elektromos kéziszerszám rendeltetése: Magfúrógép legfeljebb 36 átmérőjű magfúróval vagy tömör fúróval végzett fúráshoz, besüllyesztéshez és menetvágáshoz mágnesezhető felületű anyagokban kisipari és ipari alkalmazásra a FEIN által a termékhez engedélyezett betétszerszámokkal és tartozékokkal (lásd www.fein.com) az időjárás behatásaitól védett környezetben. A tartófogantyú a berendezés szállítására szolgál. Jel Nemzetközi egység Magyarázat

W Teljesítményfelvétel

W Leadott teljesítmény

, rpm, r/min Üresjárati fordulatszám (Jobbra forgás)

, rpm, r/min Üresjárati fordulatszám (Balra forgás)

inch Méret U VFeszültség f Hz Frekvencia M... mm Méret, metrikus menet Ø mm Egy körkeresztmetszetű alkatrész átmérője HM mm Max. fúróátmérő legfeljebb 400 N/mm

szilárdságú acélban, keményfém (magfúró) HSS mm Max. fúróátmérő legfeljebb 400 N/mm

szilárdságú acélban, nagyteljesítményű gyorsacél (magfúró) HSS mm Max. fúróátmérő legfeljebb 400 N/mm

szilárdságú acélban, nagyteljesítményű gyorsacél (spirálfúró) mm A fúrótokmány max. befogóképessége mm Süllyesztő átmérő kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint

°C Megengedett környezeti hőmérséklet

dB(A) Hangnyomás szint

dB(A) Hangteljesítmény szint

pCpeak dB Hangnyomásszint csúcsérték K... Szórás m/s

A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően

Közepes rezgési érték (magfúráshoz) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. Fe 400 Fe 400 Fe 400107

Olyan környezetekben, ahol zavaró hatások lépnek fel, az üzemelési minőség csökkenhet, például korlátozott időtartamú leállások, a működés vagy a rendeltetésszerű viselkedés korlátozott időtartamú legyengülése léphetfel, és előfordulhat, hogy a problémák megszüntetéséhez a kezelő személy beavatkozására van szükség. Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól. Vegye figyelembe a Kezelési Útmutatót, valamint az adott országban a váltakozó áramú generátor telepítésével és üzemeltetésével kapcsolatos érvényes előírásokat. Az elektromos kéziszerszámot tilos olyan generátorokról üzemeltetni, amelyek üresjárati feszültsége meghaladja az elektromos kéziszerszám típustábláján megadott feszültséget. Előrelátható helytelen alkalmazás. A termék biztonságos üzemeltetésének biztosítására, valamint a helytelen alkalmazás kizárására a következő műveletek tilosak: – önkényes átépítések – A rendeltetéstől eltérő célokra való használat – a kezelési előírások figyelmen kívül hagyása – Szállítás a kábelen – 36 mm-nél nagyobb átmérőjű fúrók használata. – Fúrás nem mágnesezhető anyagokban. – automatizált, folyamatos ipari használat – A helyi munkavédelmi előírásokat meghaladó használat – Sorozatos fúrások végrehajtása nem kielégítő levegőhozzávezetés miatt túl szűk helyeken. – A szellőzőnyílások lefedése vagy leragasztása. – A magfúrógép rögzítése csavaros szorítókkal vagy hasonló eszközökkel a házra. Biztonsági előírások. Az olyan fúrási munkák végrehajtásánál, amelyeknél folyadék használatára van szükség, vezesse el a folyadékot a munkaterülettől vagy használjon egy folyadék felfogó berendezést. Az ilyen óvóintézkedések a munkaterületet szárazon tartják és csökkentik egy áramütés kockázatát. Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a vágószerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Ha egy vágószerszám egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. A fúráshoz viseljen zajcsökkentő fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség elvesztéséhez vezethet. Ha a szerszám leblokkol, ne folytassa az előtolást és kapcsolja ki az elektromos kéziszerszámot. Vizsgálja meg és hárítsa el a szerszám beékelődésének okát. Ha újra el akarja indítani a magfúrógépet, amely benne van a munkadarabban, a bekapcsolás előtt ellenőrizze, hogy a szerszámot szabadon lehet-e forgatni. Ha a szerszám beszorult, lehet hogy nem forog és ez a kéziszerszám túlterheléshez vezethet. Esetleg a magfúró elválhat a munkadarabtól. Ha a fúróállványt egy vákuumlap segítségével rögzíti a munkadarabhoz, ügyeljen arra, hogy a felület sima és tiszta legyen és ne legyen porózus. Ne rögzítse a fúróállványt laminált felületekre, például csempe vagy rétegelt falemez. Ha a munkadarab felülete nem sima és sík, vagy ha az nincs kielégítően rögzítve, a vákuumlap leválhat a munkadarabról. A fúrás előtt és a fúrás közben gondoskodjon arról, hogy kielégítő vákuum álljon rendelkezésre. Ha a vákuum nem kielégítő, a vákuumlap leválhat a munkadarabról. Ne fúrjon a feje felett vagy egy falon, ha a berendezés csak egy vákuumlap segítségével van rögzítve. Ha a vákuum megszűnik, a vákuumlap leválik a munkadarabról. Az oldalfalon vagy mennyezeten történő fúrás során gondoskodjon arról, hogy a fal vagy a mennyezet túlsó oldalán található személyek vagy tárgyak védve legyenek. A fúrás végén a fal másik oldalán a kifúrt magot a gép kilőheti. Ne használja ezt a kéziszerszámot a feje felett végzett, folyadékhozzávezetést is igénylő munkákhoz. Ha folyadék hatol be az elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. Ha a kábelvédő tömlő megrongálódott, azonnal cseréltesse ki. Egy meghibásodott kábelvédő tömlő a berendezés túlmelegedéséhez vezethet. Biztonsági információk. Használjon védőfelszerelést. Használjon az alkalmazásnak megfelelően védőálarcot vagy védőszemüveget. Viseljen zajtompító fülvédőt. A védőszemüvegnek védelmet kell nyújtania a különböző munkák során kirepített részecskék ellen. Egy tartósan magas zajszennyezés halláscsökkenéshez vezethet. Ne érintse meg a magfúró éles éleit. Ellenkező esetben sérülésveszély áll fenn. A sérülések megelőzésére a munkák megkezdése előtt vizsgálja felül a magfúrót. Csak hibátlan, nem deformálódott magfúrókat használjon. Megrongálódott vagy deformálódott magfúrók súlyos sérüléseket okozhatnak. Az első üzembevétel előtt: Szerelje fel a forgácsrácsot a berendezésre. Mindig biztosítsa a berendezést az azzal szállított rögzítő szíjjal. Főleg ferde vagy egyenetlen felületeken a biztosítás nélküli berendezés felbillenhet. A feje felett végzett munkák során vigyázzon, mert a leeső tárgyak, például magok és forgácsok, sérüléseket okozhatnak.108

Minden használat előtt ellenőrizze a rögzítő szíj esetleges repedéseit, szakadásait, bevágásait és szakadásait, a vasalások és feszítő elemek elhasználódási nyomait és korrodálódását, valamint ellenőrizze azt is, hogy megvan-e és olvasható-e a szíj címkéje. Hiányosságok észlelése esetén azonnal cserélje ki a rögzítő szíjat. A függőlegesen álló elemeken vagy fej feletti helyzetben végzett munkáknál a hűtőanyag tartály nélkül dolgozzon. Ilyen helyeken használjon hűtőanyag sprayt. Ha az elektromos kéziszerszámba folyadék jut, ez áramütéseket okozhat. Kerülje el a munkamenet befejezésekor a központosító csap által automatikusan kivetésre kerülő fúrómag megérintését. A forró vagy leeső mag megérintése sérülést okozhat. Az elektromos kéziszerszámot csak egy előírásszerű védőérintkezővel ellátott dugaszoló aljzathoz csatlakoztatva szabad üzemeltetni. Csak hibátlan csatlakozó vezetéket és szükség esetén csak hibátlan, védővezetéket is tartalmazó hosszabbítót használjon, és rendszeresen ellenőrizze azok hibátlan állapotát. Védővezeték hiánya áramütéshez vezethet. A sérülések megelőzésére tartsa mindig távol a kezét, a ruháját stb. a forgó forgácsoktól. A forgácsok sérüléseket okozhatnak. Használja mindig a forgácsrácsot. Ne próbálja meg eltávolítani a szerszámot, amíg az még forog. Ez súlyos sérüléseket okozhat. Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket. Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tűzveszély lép fel. Ne munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak. Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Ne terhelje túl az elektromos kéziszerszámot vagy a tároló koffert és ne használja azt sem létraként, sem állványként. Ha túlterheli az elektromos kéziszerszámot/a tároló koffert, vagy ha rááll ezekre, akkor az elektromos kéziszerszám/a tároló koffer súlypontja felfelé eltolódhat és a berendezés felbillenhet. Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához. Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyílásait. A motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat. Tárolás előtt: Távolítsa el a betétszerszámot. Az elektromos kéziszerszámot csak a tároló kofferben vagy a csomagolásában tárolja. Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó. Az elektromos kéziszerszámot mindig csak a (*) PRCD személyi védőkapcsolóval együtt üzemeltesse. A munkák megkezdése előtt mindig ellenőrizze a (*) PRCD személyi védőkapcsoló előírásszerű működését (lásd a 110. oldalon). Rezgésszintek és zajkibocsátási értékek Az ezen előírásokban megadott rezgésszintek és zajkibocsátási értékek az EN 62841 szabványban rögzített mérési módszerrel kerültek meghatározásra és az elektromos kéziszerszámok egymás közötti összehasonlítására használhatók. Az értékek a rezgési és zajterhelés ideiglenes becslésére is alkalmazhatók. A megadott rezgésszintek és zajkibocsátási értékek az elektromos kéziszerszám fő alkalmazási területeire vonatkoznak. Ha azonban az elektromos kéziszerszámot más célokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgési összértékek és a zajkibocsátási értékek eltérhetnek az itt megadott értékektől. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényegesen megnövelheti. A rezgési és zajterhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényeges mértékben csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések és a zajkibocsátás hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Kezelési tájékoztató. Hűtőanyagként kizárólag hűtő-kenő emulziót (olaj, vízben) használjon. Vegye figyelembe a gyártónak a hűtőanyaggal kapcsolatos tájékoztatóját. Ügyeljen arra, hogy a mágnestalp felállítására szolgáló felület sík, tiszta és jégmentes legyen. A lakk, malter és egyéb anyagmaradékokat előzőleg el kell távolítani. Kerülje el levegőrés kialakulását a mágnestalp és a felállításra szolgáló felület között. A légrés csökkenti a mágnes tartóerejét. Ne használja ezt a berendezést forró felületeken, mert ez a mágnes tartóerejének tartós csökkenéséhez vezethet.109

1. Állítsa be a gépet a megfelelő helyzetbe a felállítási

2. Kapcsolja be a mágnest.

3. Biztosítsa egy rögzítőhevederrel a gépet.

4. Indítsa el a fúrási üzemet.

Ha a gépet már bekapcsolt mágnessel teszik fel a felállítási felületre, a rendszer hibát észlel és a motort nem lehet elindítani. Ebben az esetben a gépet el kell választani a feszültségellátástól. Eljárásmód beékelődött betétszerszámok esetén

1. Kapcsolja ki a berendezést.

2. Válassza le a berendezést a feszültségellátástól.

3. Távolítsa el egy forgácshoroggal a forgácsokat.

4. Várja meg, amíg a betétszerszám lehűl.

5. Oldja ki és szerelje le egy erre alkalmas szerszámmal,

például egy fogóval a beékelődött betétszerszámot. A további munkához csak sértetlen betétszerszámokat szabad használni. A munkához használja mindig a mágnestalpat, ügyeljen arra, hogy a mágnes tartóereje kielégítő legyen: – Ha a zöld gomb a kezelőmezőn folytonosan világít, a mágnes tartóereje valószínűleg elegendő és a készüléket normális előtolással lehet üzemeltetni. – Ha a kezelőmezőben elhelyezett Mágnes gomb villog, lehet, hogy a mágnes tartóereje nem kielégítő, és ezért a berendezést csökkentett előtolási erővel kell üzemeltetni. A nem mágnesezhető anyagokon végzett munkákhoz azokhoz megfelelő, tartozékként kapható FEIN gyártmányú rögzítő szerkezeteket, mint például vákuumlapot vagy csőfúró szerkezetet, kell használni. Ehhez vegye figyelembe a mindenkori Üzemeltetési útmutatót. A mágnes tartóerejét a 12 mm-nél vékonyabb acéllemezekre való felerősítés során úgy kell biztosítani, hogy az acéllemez alá egy másik acéllemezt kell elhelyezni. A mágnestalp áramellátását egy áramérzékelő állandóan ellenőrzi. Ha a mágnestalp hibás, a motort nem lehet bekapcsolni. Egy túlterhelés esetén a motor automatikusan leáll és újra el kell indítani. Csak a feltétlenül szükséges előtolóerőt használja. A túl magas előtolóerő a szerszám széttöréséhez és a mágnes tartóerejének megszűnéséhez vezethet. Ha az áramellátás működő motor mellett megszakad, egy biztonsági védőkapcsolás meggátolja a motor automatikus újraindulását. Kapcsolja be ismét a motort. A legutoljára beállított fordulatszám automatikusan mentésre kerül (Memória funkció). Ha az elektromos kéziszerszámot a legutoljára beállított fordulatszámmal akarja elindítani, nyomja be és tartsa benyomva a jellel ellátott gombot, majd nyomja be a jellel ellátott gombot. Fúrás közben sohase állítsa le a fúrómotort. A koronafúrót csak működő motor mellett húzza ki a furatból. Ha a koronafúró beakad az anyagba, állítsa le a fúrómotort és óvatosan forgassa el a koronafúrót az óramutató járásával ellenkező irányban, és hajtsa így ki az anyagból. Minden egyes fúrás után távolítsa el a forgácsot és a kifúrt magot. Sohase fogja meg puszta kézzel a forgácsokat. Mindig használjon egy forgácshorgot (6 42 98 160 40 0). Égési veszély! A mágnesek felülete magas hőmérsékleteket érhet el. Sohase fogja meg puszta kézzel a mágneseket. A fúró kicserélésekor ügyeljen arra, hogy ne rongálja meg az éleit. Rétegelt anyagban végzett koronafúráshoz a magot és a forgácsokat minden egyes réteg átfúrása után el kell távolítani. A menetvágás során a fúróorsó beállítására csak a berendezéssel szállított T-alakú kulcsot vagy belső hatlapos kulcsot használja. A magfúrót megrongálódott hűtőközegrendszerrel ne használja. Minden üzemeltetés előtt ellenőrizze a tömlők tömítettségét és hogy nincsenek-e rajtuk repedések. Kerülje el, hogy folyadék juthasson az elektromos alkatrészekbe. Hibajelzés/a mágnesgomb viselkedése Magyarázat Elhárítás módja A kijelző zölden világít A mágnes tartóereje kielégítő. – A kijelző zölden villog A mágnes tartóereje lehet, hogy nem kielégítő. A mágnes tartóerejét a 12 mm-nél vékonyabb acéllemezekre való felerősítés során úgy kell biztosítani, hogy az acéllemezt egy másik acéllemezzel kell megerősíteni. A kijelző 1 másodpercig pirosan világít – A mozgásérzékelő leoldott – A túlterhelésvédelem leoldott – Hibás hálózati feszültség A hiba elhárítása után a berendezést ismét be lehet kapcsolni.110

(*) PRCD személyi védőkapcsoló (lásd a 8 oldalon) A PRCD személyi védőkapcsoló kifejezetten az Ön védelmére van előirányozva. Ne használja a személyi védőkapcsolót a termék be- és kikapcsolására. Ha a személyi védőkapcsoló, például vízzel való érintkezés miatt megrongálódott, ne használja tovább. A személyi védőkapcsolóra elengedhetetlenül szükség van, és a kezelőnek az áramütés elleni védelmére szolgál. Hibátlan üzem esetén a személyi védőkapcsoló kijelzője aktív. A munka megkezdése előtt ellenőrizze az egyéni védőkapcsoló működőképességét:

1. Csatlakoztassa az egyéni védőkapcsoló csatlakozó

dugóját a hálózati csatlakozó aljzathoz.

2. Nyomja meg a RESET–gombot. A személyi

védőkapcsoló kijelzője aktív.

3. Húzza ki a csatlakozó dugót a hálózati dugaszoló

aljzatból. A személyi védőkapcsoló kijelzője inaktívvá válik.

4. Ismételje meg az 1. és 2. lépést.

5. Nyomja meg a TEST–gombot. A személyi

védőkapcsoló kijelzője inaktívvá válik. Ha a kijelző aktív marad, ne vegye üzembe a terméket. Ebben az esetben lépjen kapcsolatba a FEIN szolgáltató központjával a www.fein.com cím alatt.

6. Nyomja meg a RESET–gombot. Ha a kijelző aktív, be

szabad kapcsolni a terméket. Ne használja az egyéni védőkapcsolót az elektromos kéziszerszám ki- és bekapcsolására. Üzembentartás és vevőszolgálat. Különösen kedvezőtlen körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe elektromosan vezetőképes por rakódhat le. Ez kedvezőtlen hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel. Ha elhalványul, vagy elkopik, tegyen fel új figyelmeztető címkéket az elektromos kéziszerszámra. Ha az elektromos kéziszerszám csatlakozó vezetéke megrongálódott, akkor ezt egy speciálisan előkészített, (*) PRCD személyi védőkapcsolóval ellátott csatlakozó vezetékre kell kicserélni, amely a FEIN-vevőszolgálatnál kapható. Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani. A javításra szoruló FEIN elektromos kéziszerszámokkal és tartozékokkal forduljon a FEIN Vevőszolgálathoz. A címet a www.fein.com címen találhatja meg. A kopás felismerése a mágneses talplemezen Az elektromos kéziszerszámnak a felállítási felületen való eltolása a mágneses talplemez kopásához vezet. Ennek következtében a mágneses talplemez és a felállítási felület között légrések keletkezhetnek és a mágneses tartóerő lecsökkenhet. A mágneses talplemez az ellenőrzéshez bemélyedéssel van ellátva. Az elektromos kéziszerszám bármely használata előtt ellenőrizze a kopást. Ha bármelyik bemélyedést már nem lehet teljesen felismerni, a mágneses talplemezt ki kell cserélni (lásd a 8. oldalon). Forduljon ebben az esetben a www.fein.com címen a Fein Vevőszolgálatához. Gyorsan kopó alkatrészek: Betétszerszámok, mágneses talp. Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg. Csak eredeti pótalkatrészeket használjon. A következő alkatrészeket szükség esetén Ön is kicserélheti: Betétszerszámok, hűtőközegtartály, forgácsrács Jótállás és szavatosság. A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk. Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg. A kijelző folytonosan pirosan világít – Hibás hálózati feszültség/hálózati frekvencia – A gomb a bekapcsoláskor blokkolva van A hiba elhárítása után a berendezést ismét be lehet kapcsolni. Ha a hiba gyakrabban fellép, küldje be a berendezést a FEIN szakkereskedőnek. A kijelző folytonosan pirosan villog A berendezés meghibásodott. Küldje be a berendezést a FEIN szakkereskedőnek. Hibajelzés/a mágnesgomb viselkedése Magyarázat Elhárítás módja111

Megfelelőségi nyilatkozat. A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU- vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti. Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. Környezetvédelem, hulladékkezelés. A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.112
