NAVODILA ZA UPORABO KBC 36 MAGFORCE Fein

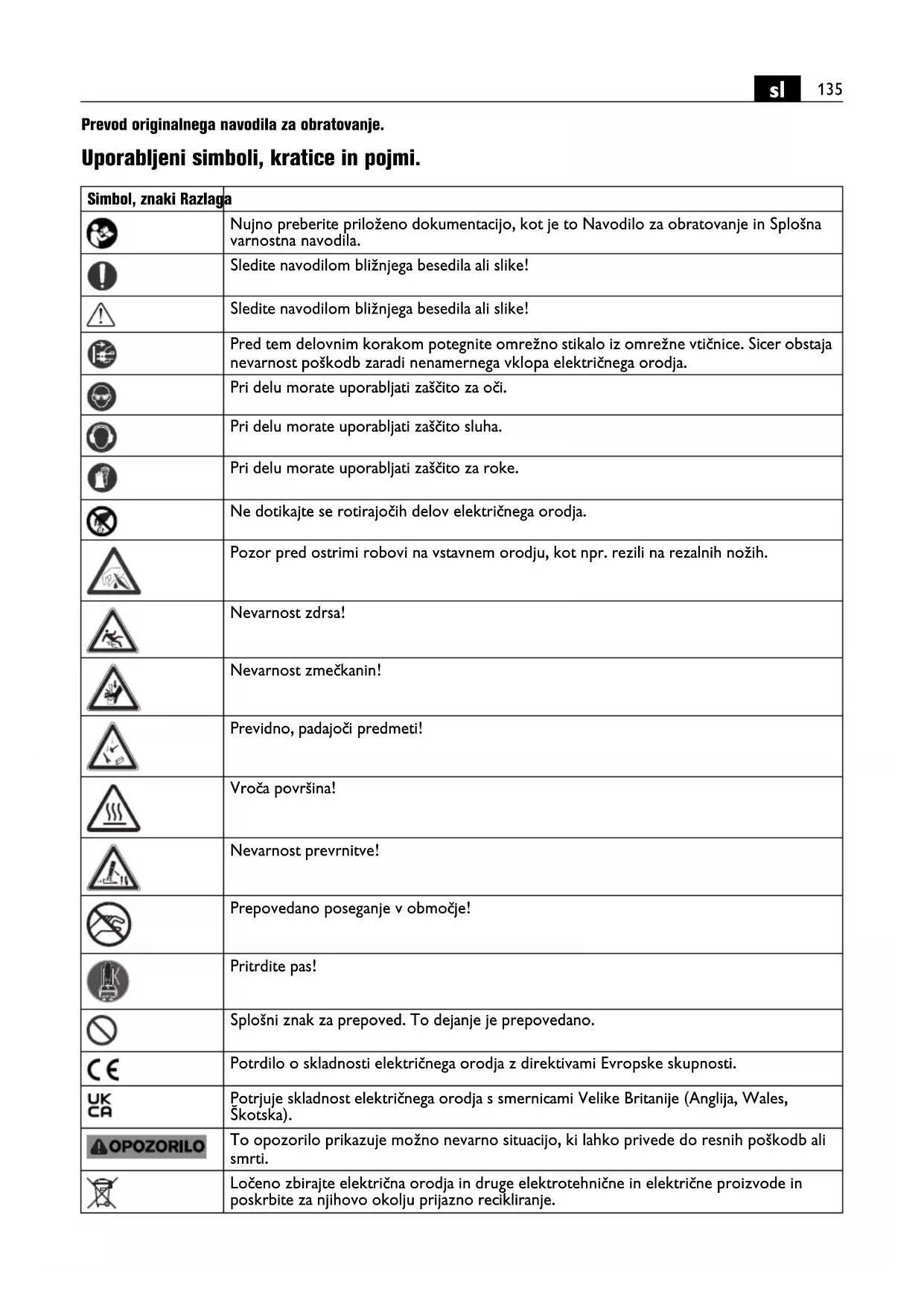

Prevod originalnega navodila za obratovanje. Uporabljeni simboli, kratice in pojmi. Simbol, znaki Razlaga Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila. Sledite navodilom bližnjega besedila ali slike! Sledite navodilom bližnjega besedila ali slike! Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja. Pri delu morate uporabljati zaščito za oči. Pri delu morate uporabljati zaščito sluha. Pri delu morate uporabljati zaščito za roke. Ne dotikajte se rotirajočih delov električnega orodja. Pozor pred ostrimi robovi na vstavnem orodju, kot npr. rezili na rezalnih nožih. Nevarnost zdrsa! Nevarnost zmečkanin! Previdno, padajoči predmeti! Vroča površina! Nevarnost prevrnitve! Prepovedano poseganje v območje! Pritrdite pas! Splošni znak za prepoved. To dejanje je prepovedano. Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti. Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska). To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti. Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.136

Označuje embalažo in izdelke, ki jih je mogoče reciklirati, ki jih je treba zbirati in odstranjevati ločeno. Zaščitna ozemljitev Navojni sveder Jeklo Majhno število vrtljajev Veliko število vrtljajev Dodatna informacija. glejte poglavje „Navodila za uporabo.“ Držalna sila magneta dovolj velika Držalna sila magneta ni dovolj velika Dovod tekočine odprt. Vklop Izklop Velja samo za Kitajsko: Čas, potreben za varstvo okolja, je pri normalni uporabi izdelka 10 let. Start vrtalnega motorja. Smer vrtenja desno Start vrtalnega motorja v načinu impulznega obratovanja. Smer vrtenja levo Postopno zmanjšanje števila vrtljajev Postopno povečanje števila vrtljajev Ustavitev motorja Vklop/izklop magneta Zaščitno stikalo za osebe (*) PRCD je vklopljeno, prikaz je aktiven. Zaščitno stikalo za osebe (*) PRCD je izklopljeno, prikaz ni aktiven. (*) Zaščitno stikalo (PRCD) je lahko prisotno zaradi nacionalnih zakonov za zaščito pri delu ali zakonskih pravilnikov v državi, kjer se je dal v promet. (**) lahko vsebuje številke ali črke (Ax – Zx) Oznaka za interne namene Simbol, znaki Razlaga RESET TEST137

Za vašo varnost. Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe. Shranite vsa varnostna opozorila in navodila za prihodnost. Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja. Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu. Namembnost električnega orodja: Vrtalni stroj za jedrovanje za vrtanje z votlimi vrtalnimi kronami in polnimi svedri z maksimalnim premerom 36 mm, za pogrezanje in rezanje navojev na materialih z magnetno površino za obrtno uporabo z vstavljivimi orodji in dodatki, ki jih je odobrilo podjetje FEIN v okolju, zaščitenim pred vremenskimi vplivi. Ročaj služi za transport stroja. V okolici z mnogimi viri motenj je možno zmanjšanje kakovosti obratovanja, kot npr. časovno omejen izpad, časovno omejeno reduciranje funkcije ali primernega obratovanja, kjer je za odpravo potreben poseg upravljalnega osebja. To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, če se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate. Znaki Mednarodna enota Razlaga

W Zmogljivost motorja

Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)

Osnovne in izpeljane enote iz mednarodnega merskega sestava SI. Fe 400 Fe 400 Fe 400138

Pri tem upoštevajte navodilo za obratovanje in nacionalne predpise za instalacijo in obratovanje generatorja na izmenični tok. Prepovedano je obratovati električno orodje, če so priključeni na generator toka, čigava napetost praznega teka prekorači vrednost napetosti, ki je navedena na tipski tablici električnega orodja. Predvidljiva napačna uporaba. Za varno uporabo izdelka in za izključitev napačne uporabe so prepovedane naslednje točke: – nepooblaščene predelave – uporaba,neskladna za namenom uporabe – neupoštevanje navodil za uporabo – Transport z držanjem stroja za kabel – Uporaba svedrov s premerom, večjim od 36 mm. – Vrtanje v ne magnetljivih materialih. – avtomatizirana industrijska trajna uporaba – Prekoračitev uporabo skladno z lokalnimi predpisi o varstvu pri delu – Izvedba serijskih izvrtin na utesnjenih mestih za vrtanje zaradi nezadostnega dovajanja zraka. – Prekritje in prelepitev prezračevalnih odprtin. – Pritrditev vrtalnega stroja za jedrovanje z vijačnimi sponami ali kaj podobnim na ohišje. Varnostna navodila. Pri izvajanju opravil vrtanja, ki zahtevajo uporabo tekočin, morate odvajati tekočino stran od delovnega območja ali pa uporabiti prestrezno posodo za tekočine. Takšni previdnostni ukrepi poskrbijo za to, da bo delovno območje suho in zmanjšajo tveganje električnega udara. Električno napravo smete držati le na izoliranih ročajih, če delate na območju, kjer lahko rezalno orodje pride v stik s skritimi omrežnimi napeljavami ali pa kjer lahko zadane ob lastni omrežni kabel. Stik rezalnega orodja z napeljavo pod napetostjo lahko povzroči, da so kovinski deli električnega orodja pod napetostjo in to lahko vodi do električnega udara. Pri vrtanju nosite zaščito sluha. Delovanje hrupa lahko povzroči izgubo sluha. Če se vstavno orodje zablokira, prenehajte s potiskanjem in izklopite električno orodje. Preverite razlog za obtičanje vstavnega orodja in odstranite vzrok stiskanja. Če želite stroj za obdelovanje, ki je obtičal v obdelovancu, ponovno zagnati, preverite pred vklopom, ali se vstavno orodje ponovno prosto vrti. Če vstavno orodje stiska, se morda ne vrti in to lahko povzroči preobremenitev orodja ali pa sprostitev stroja za jedrovanje od obdelovanca. Pazite pri pritrditvi vrtalnega stojala na obdelovanec s pomočjo vakuumske plošče na to, da bo površina gladka, čista in neporozna. Vrtalnega stojala ne smete pritrditi na laminirane površine, kot npr. na ploščice in prevleke večplastnih materialov. Če površina obdelovanca ni gladka, izravnana ali zadovoljivov pritrjena, se lahko vakuumska plošča sprosti z obdelovanca. Pred vrtanjem poskrbite za dovolj velik podtlak. Če podtlak ni dovolj velik, se lahko vakuumska plošča sprosti z obdelovanca. Nikoli ne vrtajte nad glavo ali v steno, če je stroj pritrjen izključno z vakuumsko ploščo. Pri izgubi vakuuma se vakuumska plošča sprosti z obdelovanca. Pri vrtanju skozi stene ali stop poskrbite za zaščito oseb in delovnega območja na drugi strani. Vrtalna krona lahko prodre skozi vrtalno luknjo in pade na drugi strani dol. Orodja ne uporabljajte za izvajanje opravil nad glavo z dovajanjem tekočine. Vdor tekočine v električno orodje poveča tveganje električnega udara. Poskrbite za to, da se bo zaščitna gibka cev kabla v primeru okvare nemudoma zamenjala. Okvarjena zaščitna gibka cev kabla lahko povzroči pregretje stroja. Posebna varnostna navodila. Uporabite zaščitno opremo. Glede na aplikacijo uporabite zaščito obraza ali zaščitna očala. Uporabite zaščito sluha. Zaščitna očala morajo biti primerna, da pri različnih opravilih ščitijo pred delci, ki letijo naokoli. Trajajoča visoka obremenjenost s hrupom lahko povzroči izgubo sluha. Ne dotikajte se ostrih robov stroja za jedrovanje. Obstaja nevarnost poškodb. Za preprečitev poškodb preverite pred pričetkom del vse svedre za jedrovanje. Uporabljajte le nepoškodovane in brezhibne svedre za jedrovanje. Poškodovani ali deformirani svedri za jedrovanje lahko povzročijo težke poškodbe. Pred prvim zagonom: Montirajte rešetko za iverje na stroj. Stroj vedno zavarujte s privezni pas, ki je priložen pri dostavi. Še zlasti na nagnjenih ali neravnih površinah obstaja pri nezavarovanih strojih nevarnost prekuca. Pri delu nad višino glave pazite na padajoče predmete, kot npr. jedra svedrov ali ostružke. Pred začetkom uporabe preverite privezni pas glede poškodb, kot so natrgana mesta, vrezi, zareze in natrgana mesta na traku pasu, izrazita mesta obrabe in/ali korozije končnih delov za privez in napenjalnih elementov in tudi, če manjka etiketa, ali če etiketa ni več berljiva. Privezni pas nemudoma zamenjajte, če ima pomanjkljivosti. Pri delih, ki jih opravljate ob navpičnih gradbenih elementih ali nad glavo, ne uporabljajte posode za hladilno tekočino. V tem primeru uporabite hladilni sprej. Zaradi tekočin, ki prodrejo v električno orodje, obstaja nevarnost električnega udara. Preprečite stik z izvrtanim jedrom, ki ga po zaključku delovnega postopka centrirni trn avtomatsko izvrže. Stik z vročim ali padajočim jedrom lahko povzroči poškodbe.139

Električno orodje moate priključiti le na varnostnih vtičnicah, ki so v skladu s predpisi. Uporabite samo nepoškodovane priključne vodnike in redno preizkušene podaljševalne vodnike z zaščitnim kontaktom. Neprehoden zaščitni vodnik lahko povzroči električni udar. Za preprečevanje telesnih poškodb držite roke, obleko itd. vedno stran od vrtečega se iverja. Iverje lahko povzroči telesne poškodbe. Vedno uporabljajte rešetko za iverje. Ne poskušajte odstraniti vstavnega orodja, ki se še vrti. To lahko povzroči težke poškodbe. Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine. Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara. Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene. Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Ne preobremenjujte električnega orodja ali kovčka za shranjevanje in slednjih ne uporabljajte za spenjanje ali podporo. Preobremenitev ali postopanje po električnem orodju ali kovčku za shranjevanje lahko povzroči, da se težišče električnega orodja ali kovčka za shranjevanje premakne navzgor in se slednji prekucne. Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju. Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje. Pred skladiščenjem: Odstranite vstavno orodje. Skladiščite električno orodje vselej v kovčku ali v embalaži. Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe. Električno orodje naj obratuje izključno skupaj z zaščitnim stikalom (*) PRCD. Pred pričetkom dela vselej preverite zaščitno stikalo (*) PRCD glede na pravilno delovanje (glejte stran 140). Vibracijske vrednosti in vrednosti emisije hrupa V teh navodilih navedene vibracijske vrednosti in vrednosti emisije hrupa so bili izmerjeni v skladu z merilnimi postopki standarda EN 62841 in jih lahko uporabljate za primerjavo drugih električnih orodij. Primerni so tudi za začasno ocenitev vibracijskih obremenitev ter obremenitev s hrupom. Navedene vibracijske vrednosti in vrednosti emisije hrupa so v glavnem za razne načine uporabe električna orodja. Če pa se električno orodje uporablja za druge vrste uporabe, z odstopajočimi vstavljivimi orodji ali so ta orodja nezadostno vzdrževana, lahko pride do odstopanja skupnih vrednosti vibracij in vrednosti emisije hrupa. S tem se med celotnim delovnim obdobjem znatno poveča obremenitev zaradi vibracij ter obremenitev s hrupom. Za točno presojo obremenitev zaradi vibracij in obremenitev s hrupom je priporočljivo, da pri tem upoštevate tudi obdobja, v katerem je naprava izklopljena ali teče, vendar ni dejansko uporabljena. S tem se znatno zmanjša obremenitev zaradi vibracij in obremenitev s hrupom med celotnim delovnim obdobjem. Določite ustrezne dodatne varnostne ukrepe za zaščito uporabnika pred učinki nihanja in hrupa, na primer: vzdrževanje električnega orodja in vstavljivih orodij, ohranjanje rok v toplem stanju, organizacija delovnih postopkov. Navodila za uporabo. Kot hladilno stredstvo uporabljajte izključno hladilno mazalno emulzijo (olje in voda). Upoštevajte navodila proizvajalca k hladilnemu sredstvu. Pazite na to, da bo stojišče za magnetno nogo izravnano, čisto, brez rje in ledu. Odstranite lak, sloje ometa in druge materiale. Preprečite zračno režo med magnetno nogo in stojiščem. Zračna reže prepreči držalno silo magneta. Stroj ne uporabljajte na vročih površinah, lahko pride do trajnega zmanjšanja magnetne držalne sile. Postopek vrtanja

s primernim orodjem, kot npr. s kleščami. Za nadaljnjo uporabo je dovoljeno uporabljati samo nepoškodovana vstavljiva orodja.140

Pri delu vedno uporabljajte magnetno nogo in pazite, da bo držalna sila magneta dovolj velika: – Če stalno sveti zelena tipka v nadzorni plošči, je morebitno magnetna sila zadostna in stroj je mogoče obratovati z normalnim pomikom naprej. – Če tipka Magnet na upravljalnem polju utripa, držalna sila magneta morebiti ni dovolj velika in stroj mora obratovati z zmanjšano potisno silo. Pri delu na materialih, ki jih ni mogoče magnetizirati, morate uporabiti primerne pritrdilne naprave FEIN, ki so dobavljive kot pribor, kot npr. vakuumsko ploščo ali pripravo za vrtanje cevi. Upoštevajte pripadajoča navodila za obratovanje. Če delate z jeklenimi materiali z debelino pod 12 mm, morate za zagotovitev držalne sile magneta ojačati obdelovanec z dodatno jekleno ploščo. Tokovni senzor nadzoruje magnetno nogo. Če je magnetna noga okvarjena, motor ne zažene. Pri preobremenitvi se motor samostojno ustavi in ga morate ponovno zagnati. Potiskajte le z nujno potrebno potisno silo. Prevelike potisne sile lahko povzročijo lom vstavnega orodja in izgubo magnetne držalne sile. Če pri delujočem motorju prekinete dovod električne energije, prepreči zaščitno stikalo samostojni ponovni zagon motorja. Ponovno vklopite motor. Nazadnje nastavljeno število vrtljajev se samodejno shrani (Memory Function). Za zagon električnega orodja z nazadnje nastavljenim številom vrtlaljev pritisnite in držite pritisnjen gumn s simbolom in pritisnite nato gumb s simbolom . Ne ustavljajte vrtalnega motorja med vrtanjem. Sveder za jedrovanje smete le pri delujočem motorju potegniti iz izvrtine. Če se sveder za jedrovanje zatakne v materialu, ustavite vrtalni motor in previdno zavrtite sveder za jedrovanje v smeri proti urnemu kazalcu ven. Po vsakem končanem vrtanju odstranite ostružke in izvrtano jedro. Ostružkov se ne dotikajte z golimi rokami. Vselej uporabljajte kavelj za ostružke (6 42 98 160 40 0). Nevarnost opeklin! Površina magneta lahko doseže visoke temperature. Ne dotikajte se magneta z golimi rokami. Pri zamenjavi svedra ne smete poškodovati njegovih rezil. Pri jedrovanju materiala v slojih morate po vsakem prevrtanem sloju odstraniti jedro in ostružke. Pri rezanju navojev uporabite za nastavitev vrtalnega vretena izključno priložen T-ključ ali imbus ključ. Stroja za jedrovanje ne smete uporabljati z okvarjenim hladilnim sistemom. Pred vsakim obratovanjem preverite tesnost in prisotnost razpok v gibkih ceveh. Preprečite prodiranje tekočine v električne dele. Zaščitno stikalo (*) PRCD (glejte stran 8) Zaščitna stikalo za osebe PRCD je posebej namenjen za vašo zaščito. Ne uporabljate zaščitnega stikala za osebe za vklop in izklop izdelka. Če je zaščitno stikalo za osebe poškodovani, npr. zaradi stika z vodo, ga ne uporabljajte več. Zaščitno stikalo za osebe je nepogrešljiv, kajti njegov namen je zaščiti uporabnika pred električnim udarom. Med brezhibnim delovanjem je aktiven prikaz zaščitnega stikala za osebe. Sporočilo o napaki/ napačno delovanje magnetne tipke Pomen Pomoč Prikaz sveti zeleno Držalna sila magneta morda zadovoljivo velika.

Prikaz utripa zeleno Držalna sila magneta morda ni zadovoljivo velika. Pri opravilih na jeklenih materialih z debelino materiala manj kot 12 mm morate tudi tukaj za zagotovitev držalne sile magneta ojačati obdelovanec z dodatno jekleno ploščo. Prikaz sveti 1 sekundo rdeče – Aktiviral se je senzor premikanja – Aktiviral se je izklop pri preobremenitvi – Napačna omrežna napetost Po odpravi napake lahko stroj ponovno vklopite. Prikaz sveti trajno rdeče – Napačna omrežna napetost/omrežna frekvenca – Blokada tipke pri vklopu Po odpravi napake lahko stroj ponovno vklopite. Če se napaka pojavi večkrat, pošljite stroj na servis za stranke FEIN. Prikaz trajno utripa rdeče Stroj je okvarjen. Pošljite stroj na servis za stranke FEIN.141

Pred začetkom izvajanja opravil preverite brezhibnost delovanja zaščitnega stikala:

1. Vtaktnite vtič zaščitnega stikala v omrežno vtičnico.

2. Pritisnite tipko RESET(Ponastavi). Prikaz zaščitnega

stikala za osebe je aktiven.

3. Potegnite vtič iz omrežne vtičnice. Prikaz zaščitnega

5. Pritisnite tipko Test (Poskus). Prikaz zaščitnega
