KBC 36 MAGFORCE - Vŕtačka Fein - Bezplatný návod na obsluhu

Typ produktu	Magnetická vŕtačka
Značka	Fein
Model	KBC 36 MAGFORCE
Určené použitie	Vŕtanie s dutými frézami a špirálovými vrtákmi, rezanie závitov, zrážanie magnetických materiálov
Max. priemer vŕtania (oceľ do 400 N/mm²)	36 mm
Schopnosť rezania závitov	Áno (metrický závit)
Schopnosť zrážania	Áno
Elektrické napájanie	230 V striedavý prúd
Frekvencia	50 Hz
Elektrická ochrana	Integrovaný PRCD ochranný spínač
Magnetická sila	Permanentný magnet s elektronickým monitorovaním (prúdový senzor)
Chladiaci systém	Vodné mazivo (zmes oleja a vody)
Kompatibilné materiály	Oceľ a iné magnetické materiály (odporúčaná min. hrúbka 12 mm)
Údržba a čistenie	Čistite ventilačné otvory nekovovými nástrojmi; vymeňte opotrebované nálepky
Opotrebiteľné diely	Vkladacie nástroje, elektromagnetická podrážka
Záruka	Podľa platnej legislatívy a vyhlásenia výrobcu o záruke
Zhoda	CE a UKCA (podľa trhu)
Prípustná teplota okolia	Do 40 °C (odhadom)

Často kladené otázky - KBC 36 MAGFORCE Fein

Ako zapnúť magnet na magnetickej vŕtačke Fein KBC 36 MAGFORCE?

Stlačte tlačidlo magnet na ovládacom paneli. Zelená kontrolka indikuje dostatočnú magnetickú silu. Ak kontrolka bliká, znížte posuvnú silu.

Čo robiť, ak sa rezací nástroj zasekne?

Vypnite stroj a odpojte ho. Odstráňte triesky háčikom na triesky, nechajte nástroj vychladnúť, potom ho uvoľnite kliešťami. Používajte len nepoškodené nástroje.

Ako otestovať PRCD prúdový chránič?

Zapojte zástrčku, stlačte RESET(aktívny displej), potom TEST (neaktívny displej). Ak displej po TEST zostane aktívny, nepoužívajte zariadenie a kontaktujte servis FEIN.

Aká je rýchlosť otáčania vŕtačky?

Rýchlosť je nastaviteľná po krokoch. Použite tlačidlá + a - na zvýšenie alebo zníženie rýchlosti. Posledná nastavená rýchlosť je zapamätaná (funkcia pamäte).

Ako vymeniť rezací nástroj?

Odpojte stroj. Použite priložený kľúč T alebo imbusový kľúč na uvoľnenie vretena. Vymeňte nástroj a dávajte pozor, aby ste nepoškodili rezné hrany.

Čo znamená blikajúca červená kontrolka na magnete?

Blikajúca červená signalizuje poruchu stroja. Nechajte zariadenie skontrolovať servisom FEIN. Stála červená kontrolka signalizuje nesprávne napätie alebo frekvenciu.

Môžem vŕtať na nemagnetických materiáloch?

Áno, ale len s vhodnými FEIN upínacími zariadeniami (vákuová doska, vŕtacie zariadenie pre rúry). Pozrite si príslušné návody.

Ako čistiť vŕtačku?

Pravidelne fúkajte suchý stlačený vzduch bez oleja cez ventilačné otvory. Čistite magnetickú podrážku nekovovou handričkou.

Kde nájdem náhradné diely?

Zoznam náhradných dielov je k dispozícii na www.fein.com. Používajte výhradne originálne diely FEIN.

Čo robiť pri preťažení motora?

Motor sa automaticky zastaví. Nechajte stroj vychladnúť, potom ho znova spustite. Ak problém pretrváva, skontrolujte posuvnú silu a stav nástroja.

NÁVOD NA OBSLUHU KBC 36 MAGFORCE Fein

Preklad originálneho návodu na použitie.

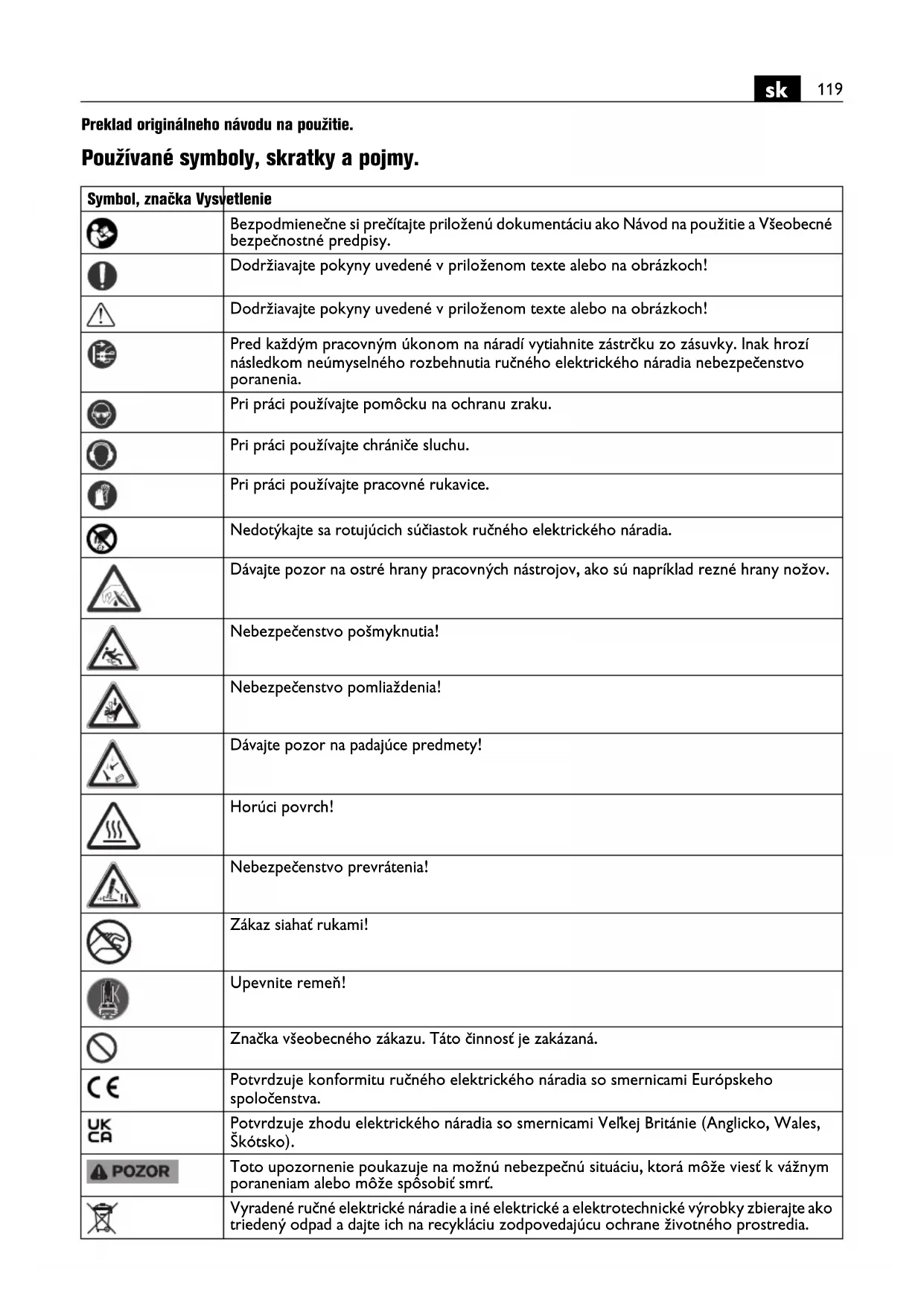

Používané symboly, skratky a pojmy.

Symbol, značka Vysvetlenie
	Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy.
	Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
	Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
	Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia.
	Pri práci používajte pomôcku na ochranu zraku.
	Pri práci používajte chrániče sluchu.
	Pri práci používajte pracovné rukavice.
	Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia.
	Dávajte pozor na ostré hrany pracovných nástrojov, ako sú napríklad rezné hrany nožov.
	Nebezpečenstvo pošmyknutia!
	Nebezpečenstvo pomliaždenia!
	Dávajte pozor na padajúce predmety!
	Horúci povrch!
	Nebezpečenstvo prevrátenia!
	Zákaz siahať rukami!
	Upevnite remeň!
	Značka všeobecného zákazu. Táto činnosť je zakázaná.
	Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva.
	Potvrdzuje zhodu elektrického náradia so smernicami Veľkej Británie (Anglicko, Wales, Škótsko).
	Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym poraneniam alebo môže spôsobit’ smrt.
	Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia.Označuje recyklovateľné obaly a produkty, ktoré musíte zbierať a likvidovať oddelene od seba.
[004H]	Ochranné uzemnenie
[SWY0]	Závitník
[0W4A]	Ocel'
	Nízky počet obrátok
	Vysoký počet obrátok
	Dodatočná informácia.
	Pozri odsek „Návod na používanie.“
[5GWS]	Sila magnetického pridržiavania dostatočná
	Sila magnetického pridržiavania nedostatočná
	Prívod kvapaliny otvorený.
	Zapnúť
	Vypnúť
	Platné iba pre Čínu:Pri bežnom použití produktu je dĺžka ochrany životného prostredia 10 rokov.
	Spustenie motora vŕtačky. Smer otáčania doprava
	Spustenie motora vŕtačky v tlačidlovom režime. Smer otáčania doláva
	Stupňovité redukovanie počtu obrátok
	Stupňovité zvyšovanie počtu obrátok
	Zastaviť motor
	Vypnutie a zapnutie magnetu
	Osobný ochranný spínač (*) PRCD je zapnutý, zobrazenie je aktívne.
	Osobný ochranný spínač (*) PRCD je vypnutý, zobrazenie je neaktívne.
(*)	Ochranný vypínač (spínač pri poruchových prúdoch) (PRCD) môže byť použitý na základe pracovných predpisov alebo zákonných ustanovení krajiny užívatela.
(**) môže obsahovať číslice alebo písmená
(Ax – Zx) Označenie na interné účely

Značka Medzinárodná jednotka Vysvetlenie
P_1	W	P r
P_2	W	V y
n_OR	/min, min ^-1 , rpm, r/min Počet volnobežných obrátok (Pravobežný chod)
n_OL	/min, min ^-1 , rpm, r/min Počet volnobežných obrátok (Lavobežný chod)
in	inch Rozmer
UV	M	e n
fHz Frekvencia
M...	mm Rozmer, metrický závit
∅ mm Priemer okrúhlej súčiastky
HM max priemer vítaného otvoru do ocelového		materiálu do 400 N/mm ^2 –Spekaný karbid(jadrový vrták)
HSS Fe 400	mm Max. priemer vítaného otvoru do ocelovéhomateriálu do 400 N/mm ^2 –Rychlorezná ocel( jadrový vrták)
HSS Fe 400	mm Max. priemer vítaného otvoru do ocelovéhomateriálu do 400 N/mm ^2 –Rychlorezná ocel( špirálový vrták)
	mm Max. upínací priemer vrtáka
	mm Priemer nástroja na zahlbovanie
	kg	Hmotnosť podľa EPTA-Procedure 01
T_a	°C	prípustná teplota okolia
L_pA	dB(A)	Hladina zvukového tlaku
L_wA	dB(A)	Hladina akustického tlaku
L_pCpeak	dB	Špičková hodnota hladiny akustického tlaku
K...		Nepresnosť merania
a	m/s ^2	Hodnota emisie vibrácií podľa normy EN 62841(súčet vektorov troch smerov)
a_h	m/s ^2	stredná hodnota vibrácií (jadrové vítanie)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Základné a odvodené jednotky Medzinárodnéhosystému jednotiek SI.

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné čnostné pokyny“ (spisové číslo

3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.

Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.

Určenie ručného elektrického náradia:

Jadrová vřtačka na vřtanie s jadrovými a plnými vrtákmi s maximálnym priemerom 36 mm, na zahlbovanie a rezanie závitov na materiáloch s magnetizovateľným povrchom pre komerčné použitie zo strany spoločnosti FEIN pre produkt schválenými vloženými, resp. nasadenými nástrojmi a príslušenstvom (pozri www.fein.com) v prostredí chránenom pred poveternostnými vplyvmi.

Držadlo na nosenie slúži na prepravu stroja.

V poruchovom prostredí je možné zníženie kvality prevádzky a takisto časovo obmedzený výpadok, časovo obmedzené zníženie funkcie alebo zodpovedajúceho správania počas prevádzky, ktorých odstránenie si bude vyžadovať zásah obsluhujúcej osoby.

Toto ručné elektrické náradie je konštruované aj na používanie pomocou trojfázových generátorov s dostatočným výkonom, ktoré zodpovedajú norme ISO 8528, triede vyhotovenia G2. Tejto norme nezodpovedá predovšetkým to, ak sa prekročí činitel' harmonického skreslenia v hodnote 10 %. V prípade pochybností sa poinformujte o generátore, ktorý používate.

Dodržiavajte súčasne Návod na používanie a národné predpisy pre inštaláciu a prevádzku generátorov striedavého prúdu.

Je zakázané, elektrické náradie pripájať a prevádzkovať na elektrických

generátoroch, ktorých napätie naprázdno prekračuje hodnotu napätia uvedenú na typovom štítku elektrického náradia.

Aby ste produkt mohli bezpečne prevádzkovať

a vylúčili chybné použitie, je zakázané nasledovné:

-svojvolné zmeny/prestavby

—použitie odporujúce účelu

—nerešpektovanie pokynov na obsluhu a ovládanie

-Preprava na kábli

- Použitie vrtákov s priemerom väčším ako 36 mm.

-automatizované priemyselné trvalé používanie

-Prekročenie použitia zodpovedajúco miestnym predpisom bezpečnosti pri práci

-Vykonávanie sériových vrtaní na stiesnených miestach vrtania na základe nedostatočného prívodu vzduchu.

-Zákrytie alebo zalepenie vetracích otvorov.

-Upevnenie jadrovej vrtačky skrutkovými zvierkami alebo niečim podobným na telese.

Pri vykonávaní takých vrtacích prác, ktoré si vyžadujú použitie kvapaliny, odvádzajte kvapalinu preč z miesta práce, alebo použite zariadenie na zachytávanie

Náradie držte za izolované plochy rukováti pri takej vykonávaní práce, pri ktorej by mohol pracovný nástroj natrafit na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru. Kontakt ručného elektrického náradia s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.

Pri vítaní používajte chrániče sluchu. Pôsobenie hluku môže spôsobit' stratu sluchu.

Ked'je elektrické náradie zablokované, nevykonávajte už žiaden posuv a ručné elektrické náradie vypnite.

Zistite dôvod zablokovania a odstráňte príčinu blokujúcich pracovných nástrojov.

Ak chcete znova spustit' jadrovú vrtačku, ktorá je zablokovaná v obrobku, pred jej zapnutím skontrolujte, či sa dá pracovný nástroj (vrták) volne otáčat'. Ked' je pracovný nástroj zablokovaný, pravdepodobne sa nedá otáča, čo môže spôsobić preťaženie náradia alebo to, že sa vrtačka uvolní z obrobka.

Neupevňujte vřtací stojan na laminované plochy, ako napríklad na obkladačky alebo na laminované drevotrieskové materiály. Ak nie je povrchová plocha obrobka hladká, rovinná alebo dostatočne pevná, môže sa vákuová platňa od obrobku uvolníť.

Pred vítaním zabezpečte, aby bol podtlak dostatočný.

Ak by nebol podtlak dostatočný, mohla by sa vákuová platňa od obrobku uvolníť.

Nikdy nevykonávajte vrtanie nad hlavou a vrtania k stene vtedy, ak ne náradie upevnené iba pomocou vákuovej platne. Pri strate vákua sa vákuová platňa uvolní od obrobku.

Pri vrtaní cez steny alebo cez stropy sa postarajte o to, aby neboli ohrozené ani osoby a pracovné priestory za stenou alebo nad stropom. Vrtacia korunka môže prejst na druhú stranu vrtaného otvoru a vrtané jadro tam môže vypadnút.

Nepoužívajte toto náradie na vrtanie nad hlavou s prívodom kvapaliny. Vniknutie vody do elektrického náradia zvyšuje riziko možného zásahu elektrickým prúdom.

V prípade poškodenia nahradte ochrannú hadicu kábla okamžite novou. V prípade poškodenia nahradte ochrannú hadicu kábla okamžite novou.

Špeciálne bezpečnostné pokyny.

Používajte ochranné pracovné pomôcky. Podl'a druhu použitia náradia používajte ochranný štit alebo ochranné okuliare. Používajte chrániče sluchu.

Ochranné okuliare musia byť vhodné na to, aby zadržali odletujúce čiastočky pri rôznych druhoch prác. Trvalé vysoké zaťaženie hlukom môže viest k strate sluchu.

Aby ste zabránili poraneniam, prekontrolujte pred začiatkom práce jadrové vrtáky. Poškodené alebo zdeformované jadrové vrtáky môžu zapríčinit’ tažké poranenia.

Pred prvým uvedením do prevádzky: Namontujte mriežku triesok na stroj.

Zaistite a zabezpečte stroj vždy pomocou dodaného viazacieho popruhu. Predovšetkým na naklonených alebo nerovných plochách hrozí pri strojoch bez zaistenia a zabezpečenia nebezpečenstvo prevrátenia, preklopenia a vyklopenia.

Budte mimoriadne opatrný pri práci nad hlavou, aby vás nezasiahli padajúce predmety, ako napríklad vyvrtané jadrá alebo triesky.

Skontrolujte viazací popruh pred každým použitím, či pás popruhu nevykazuje trhliny, rezy, zárezy alebo zlomeniny, silné náznaky opotrebovania a/alebo korózie kovových častí a upínacích prvkov, a či nechýba alebo je nečitatelná etiketa, resp. visačka. Pri vyskytujúcich sa nedostatkoch viazací popruh okamžite vymeňte.

Pri prácach na zvislých stavebných elementoch alebo pri prácach nad hlavou nepoužívajte nádobu na chladiaci prostriedok. V takomto prípade používajte chladiaci prostriedok v spreji. Kvapalina, ktorá vnikne do ručného elektrického náradia, predstavuje nebezpečenstvo zásahu elektrickým prúdom.

Vyhýbajte sa dotyku jadra, ktoré je z centrovacieho kolíka automaticky vyrazené pri ukončení práce.

Kontakt s horúcim alebo padajúcim jadrom môže mať za následok poranenie.

Používajte ručné elektrické náradie len po pripojení na elektrickú zásuvku vybavenú podl’a predpisov ochranným kontaktom. Nepožívajte poškodené prívodné šnúry a pravidelne kontrolujte predlžovacie šnúry s ochranným kontaktom. Nepriechodný ochranný vodič môže mať za následok zásah elektrickým prúdom.

Aby ste sa vyvarovali poraneniam, udržiavajte vždy vaše ruky, váš odev atd. mimo otáčajúcich sa/rotujúcich triesok. Triesky môžu spôsobit' poranenia. Vždy používajte mriežku triesok.

Nepokúšajte sa vyberat' pracovný nástroj v čase, ked'sa ešte otáča. To môže mať za následok vážne poranenie.

Neobrábajte žiaden materiál, ktorý obsahuje magnézium. Hrozí nebezpečenstvo požiaru. Neobrábajte žiaden plastový materiál zosilnený uhlíkovým vláknom ani materiál obsahujúci azbest.

Tieto látky sú považované za rakovinotvorné.

Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.

Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom.

Náradie ani kufrík nepretážujte a nepoužívajte ich ako rebrík alebo ako lešenie. Pretažovanie elektrického nárdia alebo postavenie sa naň môže spôsobit, že sa tážisko elektrického náradia alebo kufríka presunie smerom hore a náradie či kufrík sa prevráti.

Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.

Ventilátor elektromotora vtahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.

Pred uskladnením: Demontujte pracovný nástroj.

Skladujte toto elektrické náradie len v kufriku alebo v pôvodnom obale.

Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka.

Používajte toto elektrické náradie vždy s ochranným vypínačom - spínačom pri poruchových prúdoch (*) PRCD. Pred začiatkom práce vždy skontrolujte správne fungovanie ochranného vypínača (*) PRCD (pozri stranu 125).

Hodnoty vibrácií a emisií hluku

V týchto inštrukciách uvedené hodnoty vibrácií a emisií hluku boli merané v súlade s normovanou metódou merania podľa normy EN 62841 a môžete ich použiť na vzájomné porovnávanie zariadení. Sú vhodné aj na predbežný odhad zaťaženia vibráciami a hlukom.

Uvedené emisné hodnoty vibrácií a hluku reprezentujú hlavné použitia elektrického náradia. Ak sa ale elektrické náradie použije pre iné aplikácie s odlišnými vloženými, resp. nasadenými nástrojmi alebo s nedostatočnou údržbou, sa môžu celkové hodnoty vibrácií a hodnoty emisie hluku odlišovať. Môže to značne zvýšiť zaťaženie vibráciami a hlukom počas celej doby trvania práce.

Na presný odhad zaťaženia vibráciami s hlukom by ste mali zohládnit aj časy, v ktorých je zariadenie vypnuté alebo je síce v prevádzke, ale bez skutočného nasadenia. Toto môže značne znížit zaťaženie vibráciami a hlukom počas celej doby trvania práce.

Stanovte dodatočné bezpečnostné opatrenia na ochranu operátora pred účinkom vibrácií a hlukom, ako napríklad: Údržba elektrického náradia a nasadených nástrojov, udržiavanie rúk v teple, organizácia pracovných postupov.

Dodržiavajte pokyny výrobcu chladiaceho prostriedku. Dajte pozor na to, aby bola dosadacia plocha pätky magnetu rovná, čistá a bez hrdze. Odstráňte lak, vrstvy omietky a iné materiály Zabráňte vytvoreniu vzduchovej medzery medzi pätkou magnetu a dosadacou plochou pätky. Vzduchová medzera zmenšuje pridržiavaciu silu magnetu.

Nepoužívajte toto náradie na horúcich povrchových plochách, čo by mohlo viest k trvalému zníženiu pridržiavacej sily magnetu.

Vrtanie

1. Umiestnite stroj na plochu pre postavenie a inštaláciu.
2. Zapnite magnet.
3. Zaistite a zabezpečte stroj pomocou viazacieho popruhu.
4. Spustite prevádzku vrtania.

Ked' stroj postavíte na plochu pre postavenie a inštaláciu so zapnutým magnetom, rozpozná sa chyba a motor sa nedá spustit. V tomto prípade musíte stroj odpojit od napájania elektrickým napätím.

Postup pri zakliesnených vložených, resp. nasadených nástrojoch

1. Vypnite stroj.
2. Odpojte stroj od elektrického napájania.
3. Odstráňte triesky pomocou háku na triesky.
4. Nechajte vychladnút vložený, resp. nasadený nástroj.
5. Uvolnite a demontujte zakliesnený vložený, resp. nasadený nástroj vhodným náradím, napr. klieštami.
   Pre dálšie nasadenie smiete použit iba nepoškodené vložené, resp. nasadené nástroje.

Pri práci vždy používajte pätku magnetu a dávajte pozor na to, aby bola sila magnetického pridržiavania dostatočná:

-Ked' svieti zelené tlačidlo na ovládacom paneli permanentne zelenou farbou, je poprípade dostatočná prídržná sila magnetu a stroj môžete prevádzkovat normálnym posuvom.

- Ked' bliká tlačidlo Magnet ked' bliká tlačidlo Magnet na obslužnom paneli, nemusí byť prípadne pridržiavacia sila magnetu dostatočná a stroj sa musí používať s redukovanou silou posuvu.

Pri práci na materiáloch, ktoré sa nedajú zmagnetizovať, treba použit vhodné upevňovacie zariadenia, ktoré ponúka firma FEIN ako príslušenstvo, napr. vákuovú platňu alebo prípravok na rúrové vrtanie. príslušný návod na používanie.

Pri práci na ocelových materiáloch s hrúbkou materiálu pod 12 mm treba na zabezpečenie sily magnetického pridržiavania zosilniť obrobok pomocou prídavnej ocelovej platne.

V prípade preťaženia sa motor samočinne zastaví a treba ho spustić znova.

Používajte len takú silu na posuv náradia, ktorá je bezpodmienečne potrebná. Príliš veľká sila posuvu môže spôsobit’ zlomenie pracovného nástroja alebo viest’ k strate sily magnetického pridržiavania.

Ak motor beží a prívod elektrického prúdu sa preruší, ochranný obvod zabraňuje samočinnému opätovnému rozbehnutiu elektromotora. Motor náradia znova zapnite.

Zastavte motor vřtačky a jadrový vrták opatrne vykrúťte otáčaním proti smeru pohybu hodinových ručičiek, ak zostal zablokovaný v materiáli.

Nebezpečenstvo popálenia! Povrchová plocha magnetov môže dosahovať vysokú teplotu. Nedotýkajte sa magnetov holými rukami.

Pri rezaní závitov používajte na nastavovanie vretena len T-klúč alebo klúč na skrutky s vnútorným šesthranom, ktoré boli dodané s náradím.

Nepoužívajte jadrovú vrtačku s poškodeným chladiacim systémom. Prekontrolujte pred každým použitím tesnosť systému a skontrolujte aj, či hadice nemajú trhliny. Zabráňte tomu, aby sa kvapalina dostala k elektrickým súčiastkam.

Hlášenie poruchy/ Správanie Tlačidlo magnetu	Význam Odstránenie príčiny
Indikácia svieti zeleno Pridržiavacia sila magnetu eventuálne dostatočná.		-
Hlásenie poruchy/ Správanie Tlačidlo magnetu	Význam Odstránenie príčiny
Indikácia bliká zeleno Pridrž	avacia sila magnetu nemusí byť prípadne dostatočná.	Pri práci na ocelových materiáloch s hrúbkou materiálu pod 12 mm treba na zabezpečenie sily magnetického pridržiavania zosilniť obrobok pomocou prídavnej ocelovej platne.
Indikácia svieti 1 sekundu červeno	-Pohybový senzor sa inicializoval-Bola iniciovaná ochrana proti preťaženiu-nesprávne sieťové napätie	Po odstránení poruchy možno stroj opát zapnút.
Indikácia svieti trvalo červeným svetlom	-nesprávne sieťové napätie/frekvencia siete-Tlačidlo je pri zapnutí blokované	Po odstránení poruchy možno stroj opát zapnút.Ak sa táto porucha objavuje častejšie, zašlite elektrické náradie do autorizovanej servisnej opravovne firmy FEIN.
Indikácia bliká trvalo červeným svetlom	Stroj je pokazený. Zašlite stroj do autorizovaného servisného strediska FEIN.

Ochranný vypínač (\*) PRCD (pozri strana 8)

Osobný ochranný spínač PRCD je určený špeciálne pre vašu ochranu. Nepoužívajte osobný ochranný spínač na zapnutie a vypnutie produktu.

Ak je osobný ochranný spínač poškodený, napr. na základe kontaktu s vodou, viac ho už nepoužívajte. Osobný ochranný spínač je bezpodmienečne nutný, pretože slúži na ochranu operátora pred zásahom elektrickým prúdom. Pri bezchybnej prevádzke je zobrazenie na osobnom ochrannom spínači aktívne. Pred začiatkom práce vždy skontrolujte správne fungovanie ochranného vypínača PRCD nasledovným spôsobom:

1. Spojte zástrčku ochranného vypínača PRCD so zásuvkou elektrickej siete.
2. Stlačte tlačidlo RESET. Zobrazenie na osobnom ochrannom spínači je aktívne.
3. Vytiahnite zástrčku zo sieťovej zásuvky. Zobrazenie na osobnom ochrannom spínači je neaktívne.
4. Zopakujte kroky 1. a 2.
5. Stlačte tlačidlo TEST. Zobrazenie na osobnom ochrannom spínači je neaktívne. Ak zostane zobrazenie aktívne, neuvádzajte produkt do prevádzky. Spojte sa v tomto prípade so servisom spoločnosti FEIN na www.fein.com.
6. Stlačte tlačidlo RESET. Pri aktivnom zobrazení smiete produkt zapnút.

Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri náradia usádzať jemný dobre vodivý

prach. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektrického náradia. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory tlakovým vzduchom, ktorý neobsahuje olej.

Vymeňte nálepky a upozornenia na elektrickom náradí, ak sú zostarnuté a opotrebované.

Ked'je prívodný kábel elektrického náradia poškodený, treba ho nahradiť špeciálnym prívodným káblom s ochranným vypínačom (*) PRCD, ktorý si môžete obstarat prostredníctvom servisného strediska FEIN.

Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.

Obrátte sa, prosím, s elektrickým náradím a príslušenstvom od spoločnosti FEIN, ktoré vyžaduje opravu, na váš servis pre zákazníkov spoločnosti FEIN. Adresu nájdete na internetovej adrese www.fein.com.

Rozpoznanie opotrebovania na magnetickej nohe

Posúvanie elektrického náradia na ploche na postavenie a inštaláciu spôsobuje opotrebovanie na magnetickej nohe. Na základe toho môže medzi magnetickou nohou a plochou na postavenie a inštaláciu vzniknút vzduchová medzera a zredukovať sa prídržná sila magnetu. Na kontrolu je magnetická noha opatrená prehlbeniami. Skontrolujte pred každým použitím elektrického náradia opotrebovanie. Ak sa jedno z týchto prehlbení už nedá úplne rozpoznať, musíte vymeníť magnetickú nohu (pozri stranu 8). Obrátte sa v tomto prípade na servis spoločnosti Fein pod www.fein.com.

Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskéj stránke www.fein.com.

Používajte len originálne náhradné súčiastky.

V prípade potreby vymeňte nasledujúce súčiastky:

Vložené, resp. nasadené nástroje, nádrž chladiva, mriežka triesok

Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.

V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.

Vyhlásenie o konformite.

Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.

Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.

Ochrana životného prostredia, likvidácia.

Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
