KBC 36 MAGFORCE - Bohrmaschine Fein - Kostenlose Bedienungsanleitung

Produkttyp	Magnetbohrmaschine
Marke	Fein
Modell	KBC 36 MAGFORCE
Bestimmungsgemäße Verwendung	Bohren mit Kernbohrern und Spiralbohrern, Gewindeschneiden, Senken von magnetischen Materialien
Max. Bohrdurchmesser (Stahl bis 400 N/mm²)	36 mm
Gewindeschneidfähigkeit	Ja (metrisches Gewinde)
Senkfähigkeit	Ja
Stromversorgung	230 V AC
Frequenz	50 Hz
Schutzschaltung	Integrierter PRCD-Fehlerstromschutzschalter
Magnetkraft	Permanentmagnet mit elektronischer Überwachung (Stromsensor)
Kühlsystem	Wasserbasiertes Schmiermittel (Öl/Wasser-Gemisch)
Geeignete Materialien	Stahl und andere magnetische Werkstoffe (min. Dicke 12 mm empfohlen)
Wartung und Reinigung	Reinigen Sie die Belüftungsschlitze mit nichtmetallischen Werkzeugen; ersetzen Sie abgenutzte Aufkleber
Verschleißteile	Einsatzwerkzeuge, Elektromagnetische Fußplatte
Garantie	Gemäß gesetzlichen Bestimmungen und Herstellergarantie
Konformität	CE und UKCA (je nach Markt)
Zulässige Umgebungstemperatur	Bis 40 °C (Schätzung)

Häufig gestellte Fragen - KBC 36 MAGFORCE Fein

Wie schalte ich den Magneten an der Fein KBC 36 MAGFORCE ein?

Drücken Sie die Taste Magnet auf dem Bedienfeld. Die grüne Anzeige zeigt ausreichende Magnetkraft an. Wenn die Anzeige blinkt, verringern Sie den Vorschub.

Was tun, wenn das Schneidwerkzeug blockiert?

Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. Entfernen Sie Späne mit einem Spänehaken, lassen Sie das Werkzeug abkühlen, lösen Sie es dann mit einer Zange. Verwenden Sie nur unbeschädigte Werkzeuge.

Wie teste ich den PRCD-Fehlerstromschutzschalter?

Stecken Sie den Stecker, drücken Sie RESET (Anzeige aktiv), dann TEST (Anzeige inaktiv). Bleibt die Anzeige nach TEST aktiv, das Gerät nicht verwenden und den FEIN-Kundendienst kontaktieren.

Welche Drehzahl hat die Bohrmaschine?

Die Drehzahl ist stufenlos einstellbar. Verwenden Sie die Tasten + und -, um die Drehzahl zu erhöhen oder zu verringern. Die zuletzt eingestellte Drehzahl wird gespeichert (Speicherfunktion).

Wie wird das Schneidwerkzeug gewechselt?

Ziehen Sie den Netzstecker. Verwenden Sie den mitgelieferten T-Schlüssel oder Innensechskantschlüssel, um die Spindel zu lösen. Wechseln Sie das Werkzeug, ohne die Schneidkanten zu beschädigen.

Was bedeutet eine blinkende rote Anzeige am Magneten?

Ein rotes Blinken zeigt eine Störung der Maschine an. Lassen Sie das Gerät vom FEIN-Kundendienst überprüfen. Ein dauerhaftes rotes Licht weist auf eine falsche Spannung oder Frequenz hin.

Kann ich auf nichtmagnetischen Materialien bohren?

Ja, aber nur mit geeigneten FEIN-Befestigungsvorrichtungen (Vakuumplatte, Rohrbohrvorrichtung). Beachten Sie die entsprechenden Anleitungen.

Wie reinige ich die Bohrmaschine?

Blasen Sie regelmäßig trockene, ölfreie Druckluft durch die Belüftungsschlitze. Reinigen Sie die Magnetfußplatte mit einem nichtmetallischen Tuch.

Wo finde ich Ersatzteile?

Die Ersatzteilliste ist auf www.fein.com verfügbar. Verwenden Sie ausschließlich Original-FEIN-Ersatzteile.

Was tun bei Motorüberlastung?

Der Motor stoppt automatisch. Lassen Sie die Maschine abkühlen, starten Sie sie dann neu. Wenn das Problem weiterhin besteht, überprüfen Sie den Vorschub und den Zustand des Werkzeugs.

BEDIENUNGSANLEITUNG KBC 36 MAGFORCE Fein

Originalbetriebsanleitung.

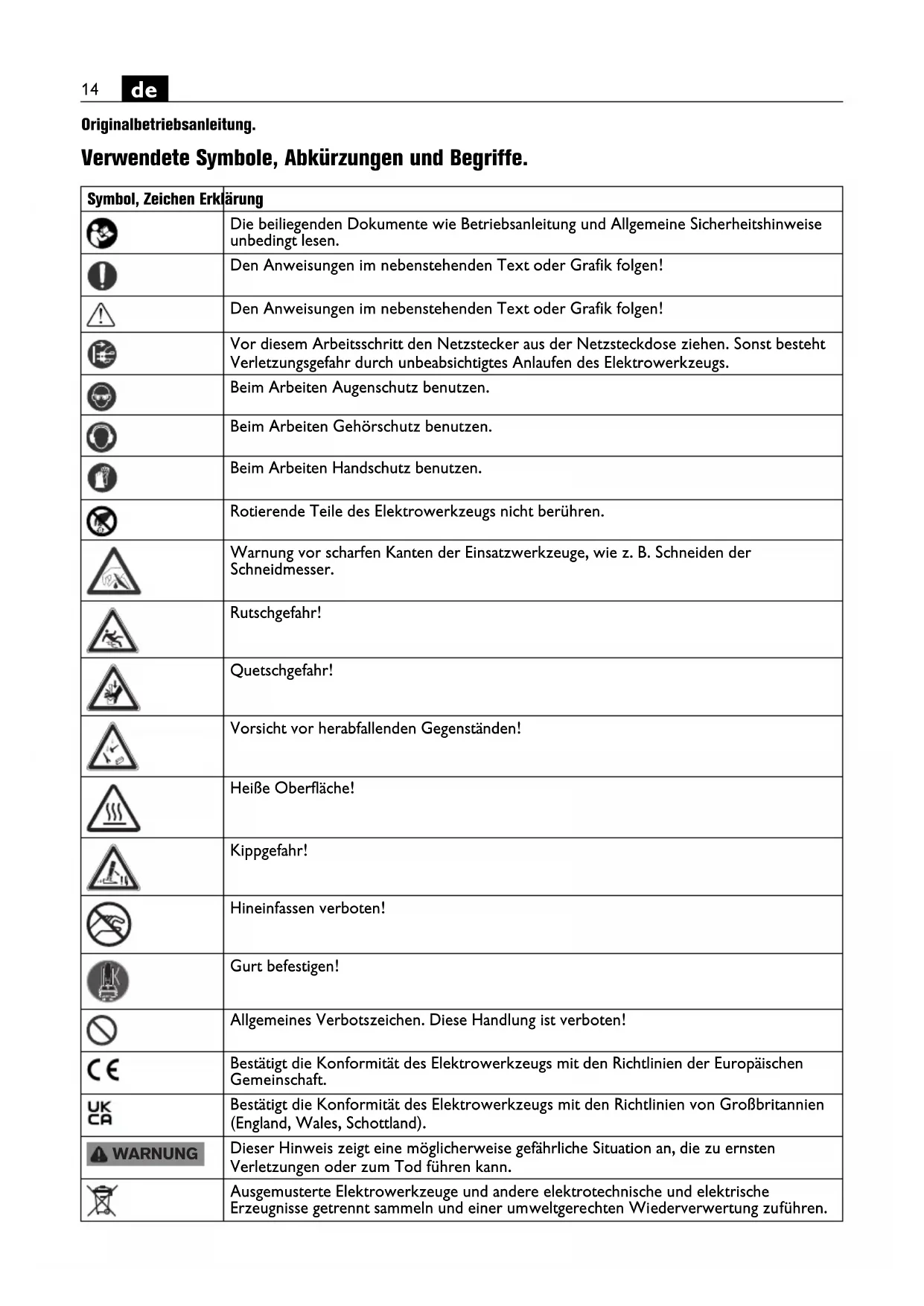

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen.
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Den Anweisungen im nebenstehenden Text oder Grafik folgen!
	Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Rotierende Teile des Elektrowerkzeugs nicht berühren.
	Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z. B. Schneiden der Schneidmesser.
	Rutschgefahr!
	Quetschgefahr!
	Vorsicht vor herabfallenden Gegenständen!
	Heiße Oberfläche!
	Kippgefahr!
	Hineinfassen verboten!
	Gurt befestigen!
	Allgemeines Verbotszeichen. Diese Handlung ist verboten!
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland).
[3GYI] RNUNG	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann.
	Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen.
	Kennzeichnet recyclebare Verpackungen und Produkte, die getrennt voneinander gesammelt und entsorgt werden müssen.
	Schutzerde
[AX62]	Gewindebohrer
[W740]	Stahl
	Kleine Drehzahl
	Große Drehzahl
	Zusatzinformation.
	Siehe Abschnitt „Bedienungshinweise.“
	Magnethaltekraft ausreichend
	Magnethaltekraft nicht ausreichend
	Flüssigkeitszufuhr geöffnet.
	Einschalten
	Ausschalten
	Nur gültig für China:Die Dauer des Umweltschutzes bei normaler Verwendung des Produkts beträgt 10 Jahre.
	Bohrmotor starten. Drehrichtung rechts
	Bohrmotor starten im Tastbetrieb. Drehrichtung links
	Drehzahl stufenweise reduzieren
	Drehzahl stufenweise erhöhen
	Motor stoppen
	Magnet ein-/ausschalten
	Der Personenschutzschalter (*) PRCD ist eingeschaltet, die Anzeige ist aktiv.
	Der Personenschutzschalter (*) PRCD ist ausgeschaltet, die Anzeige ist inaktiv.
(*)	Der Personenschutzschalter (PRCD) kann aufgrund nationaler Arbeitsschutzbestimmungen oder gesetzlicher Regelungen im Lande des Inverkehrbringens vorhanden sein.
(**) Kann Ziffern oder Buchstaben enthalten
(Ax - Zx) Kennzeichnung für interne Zwecke

Zeichen Einheit international	Erklärung
P_1	W Leistungsaufnahme
P_2	W Leistungsabgabe
n_OR	/min, min ^-1 , rpm, r/min Leerlauf	fdrehzahl (Rechtslauf)
n_OL	/min, min ^-1 , rpm, r/min Leerlauf	fdrehzahl (Linkslauf)
in	inch Maß
UV Bemessungsspannung
fHz Frequenz
M...	mm Maß, metrisches Gewinde
∅ mm Durchmesser eines	runden Teils
HM mm Max. Behandurchmesser in Stahl bis 400 N/mm		^2 -Hartmetall (Kernbohrer)
HSS Fe 400	mm	Max. Bohrdurchmesser in Stahl bis 400 N/mm ^2 -Hochleistungsschnittstahl (Kernbohrer)
HSS Fe 400	mm	Max. Bohrdurchmesser in Stahl bis 400 N/mm ^2 -Hochleistungsschnittstahl (Spiralbohrer)
	mm Max. Aufnahmefähigkeit des Bohrfutters
	mm Durchmesser Senken
	kg	Gewicht entsprechend EPTA-Procedure 01
T_a	°C	Zulässige Umgebungstemperatur
L_pA	dB(A)	Schalldruckpegel
L_wA	dB(A)	Schallleistungspegel
L_pCpeak	dB Spitzenschalldruckpegel
K...		Unsicherheit
a	m/s ^2	Schwingungsemissionswert nach EN 62841(Vektorsumme dreier Richtungen)
a_h	m/s ^2	mittlerer Schwingungswert (Kernbohren)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI.

Zu Ihrer Sicherheit.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“

(Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

Kernbohrmaschine zum Bohren mit Kern- und Voll-bohrern mit einem maximalen Durchmesser von 36 mm, zum Senken und Gewindeschneiden auf Materialien mit magnetisierbarer Oberfläche für den gewerblichen Einsatz mit den von FEIN für das Produkt zugelassenen Einsatzwerkzeugen und Zubehör (siehe www.fein.com) in wettergeschützter Umgebung. Der Tragegriff dient zum Transport der Maschine.

In störbehafteter Umgebung ist eine Verminderung der Betriebsqualität möglich, wie zeitlich begrenzter Ausfall, zeitlich begrenzte Minderung der Funktion oder des bestimmungsgemäßen Betriebsverhaltens, für deren Behebung ein Eingriff der Bedienperson erforderlich ist.

Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.

Beachten Sie dabei die Betriebsanleitung und die nationalen Vorschriften für die Installation und den Betrieb des Wechselstromgenerators.

WARNING

Es ist verboten das Elektrowerkzeug an Stromgeneratoren zu betreiben,

deren Leerlaufspannung den auf dem Typenschild des Elektrowerkzeugs angegebenen Spannungswert überschreitet.

Vorhersehbare Fehlanwendung.

Um das Produkt sicher betreiben zu können und Fehlanwendungen auszuschließen, ist Folgendes verboten:

-eigenmächtige Umbauten

-zweckfremde Verwendung

-Missachtung der Bedienhinweise

-Transport am Kabel

-Verwendung von Bohrern mit einem Durchmesser größer als 36 mm.

-Bohren in nicht magnetisierbaren Materialien.

-automatisierte industrielle Dauernutzung

-Überschreitung der Nutzung entsprechend lokaler Arbeitssicherheitsvorschriften

-Durchführung von Serienbohrungen an beengten Bohrstellen aufgrund unzureichender Luftzufuhr.

-Abdecken oder Abkleben der Lüftungsöffnungen.

-Befestigung der Kernbohrmaschine mit Schraubzwingen oder Ähnlichem am Gehäuse.

Sicherheitshinweise.

Leiten Sie bei der Ausführung von Bohrarbeiten, die den Einsatz von Flüssigkeit erfordern, die Flüssigkeit weg vom Arbeitsbereich oder verwenden Sie eine Flüssigkeits-Auffangvorrichtung. Derartige Vorsichtsmaßnahmen halten den Arbeitsbereich trocken und verringern das Risiko eines elektrischen Schlages.

Betreiben Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt eines Schneidwerkzeugs mit einer spannungsführenden Leitung kann auch metallene Teile des Elektrowerkzeugs unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie beim Bohren einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Wenn das Einsatzwerkzeug blockiert, üben Sie keinen Vorschub mehr aus und schalten das Elektrowerkzeug aus. Überprüfen Sie den Grund des Verklemmens und beseitigen Sie die Ursache für klemmende Einsatzwerkzeuge.

Wenn Sie eine Kernbohrmaschine, die im Werkstück steckt, wieder starten wollen, prüfen Sie vor dem Einschalten, ob sich das Einsatzwerkzeug frei dreht. Wenn das Einsatzwerkzeug klemmt, dreht es sich möglicherweise nicht und dies kann zur Überlastung des Werkzeugs führen oder dazu, dass sich die Kernbohrmaschine vom Werkstück löst.

Bei Befestigung des Bohrständers am Werkstück mittels Vakuumplatte achten Sie darauf, dass die Oberfläche glatt, sauber und nicht porös ist. Befestigen Sie den Bohrständer nicht an laminierten Oberflächen, wie z. B. auf Fliesen und Beschichtungen von Verbundwerkstoffen. Wenn die Oberfläche des Werkstücks nicht glatt, plan oder ausreichend befestigt ist, kann sich die Vakuumplatte vom Werkstück lösen.

Stellen Sie vor dem und beim Bohren sicher, dass der Unterdruck ausreichend ist. Ist der Unterdruck nicht ausreichend, kann sich die Vakuumplatte vom Werkstück lösen.

Führen Sie niemals Überkopfbohrungen und Bohrungen zur Wand durch, wenn die Maschine nur mittels Vakuumplatte befestigt ist. Bei Verlust des Vakuums löst sich die Vakuumplatte vom Werkstück.

Sorgen Sie beim Bohren durch Wände oder Decken dafür, dass Personen und Arbeitsbereich auf der anderen Seite geschützt sind. Die Bohrkrone kann über das Bohrloch hinausgehen und der Bohrkern kann auf der anderen Seite herausfallen.

Verwenden Sie dieses Werkzeug nicht für Überkopf-bohrarbeiten mit Flüssigkeitszuführung. Das Eindringen von Flüssigkeit in das Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

Lassen Sie den Kabelschutzschlauch bei Beschädigung unverzüglich austauschen. Ein defekter Kabelschutzschlauch kann zur Überhitzung der Maschine führen.

Spezielle Sicherheitshinweise.

Benutzen Sie Schutzausrüstung. Benutzen Sie je nach Anwendung Gesichtschutz oder Schutzbrille. Benutzen Sie einen Gehörschutz. Die Schutzbrille muss sich eignen, die bei unterschiedlichen Arbeiten weggeschleuderten Partikel abzuwehren. Eine dauerhaft hohe Lärmbelastung kann zu Gehörverlust führen.

Berühren Sie nicht die scharfen Kanten des Kernbohrers. Es besteht Verletzungsgefahr.

Um Verletzungen zu vermeiden überprüfen Sie vor Beginn der Arbeiten die Kernbohrer. Verwenden Sie nur unbeschädigte, nicht verformte Kernbohrer. Beschädigte oder verformte Kernbohrer können schwere Verletzungen verursachen.

Vor Erstinbetriebnahme: Montieren Sie das Spänegitter an die Maschine.

Sichern Sie die Maschine immer mit dem mitgelieferten Zurrgurt. Insbesondere auf geneigten oder unebenen Flächen besteht bei Maschinen ohne Sicherung Kippgefahr.

Nehmen Sie sich bei Überkopfarbeiten in Acht vor herunterfallenden Gegenständen wie z. B. Bohrkernen und Spänen.

Prüfen Sie den Zurrgurt vor jedem Einsatz auf Schäden wie Risse, Schnitte, Einkerbungen und Brüche am Gurtband, starke Anzeichen von Verschleiß und/oder Korrosion der Endbeschlagteile und Spannelemente sowie auf ein fehlendes oder nicht mehr lesbares Etikett. Tauschen Sie den Zurrgurt bei auftretenden Mängeln umgehend aus.

Führen Sie Arbeiten an senkrechten Bauelementen oder Überkopf ohne Verwendung des Kühlmittelbehälters durch. Verwenden Sie hier ein Kühlmittelspray. Durch in das Elektrowerkzeug eindringende Flüssigkeiten entsteht die Gefahr eines elektrischen Schlages.

Vermeiden Sie Berührung mit dem beim Abschluss des Arbeitsvorgangs automatisch vom Zentrierstift ausgestoßenen Bohrkern. Der Kontakt mit dem heißen oder herabfallenden Kern kann zu Verletzungen führen.

Betreiben Sie das Elektrowerkzeug nur an vorschriftsgemäßen Schutzkontaktsteckdosen. Verwenden Sie nur unbeschädigte Anschlussleitungen und regelmäßig geprüfte Verlängerungsleitungen mit Schutzkontakt.

Ein nicht durchgängiger Schutzleiter kann zu einem elektrischen Schlag führen.

Um Verletzungen zu vermeiden halten Sie immer Ihre Hände, Kleidung usw. von sich drehenden Spänen fern. Die Späne können Verletzungen verursachen. Verwenden Sie immer das Spänegitter.

Versuchen Sie nicht das Einsatzwerkzeug zu entfernen, wenn es sich noch dreht. Dies kann schwere Verletzungen verursachen.

Achten Sie auf verdeckt liegende elektrische Leitungen, Gas- und Wasserrohre. Kontrollieren Sie vor Arbeitsbeginn den Arbeitsbereich z. B. mit einem Metallortungsgerät.

Bearbeiten Sie kein magnesiumhaltiges Material. Es besteht Brandgefahr.

Bearbeiten Sie kein CFK (Kohlenstofffaserverstärkter Kunststoff) und kein asbesthaltiges Material. Diese gelten als krebserregend.

Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag.

Überlasten Sie das Elektrowerkzeug oder den Aufbewahrungskoffer nicht und verwenden Sie diese nicht als Leiter oder Gerüst. Überlastung oder Stehen auf dem Elektrowerkzeug oder dem Aufbewahrungskoffer kann dazu führen, dass sich der Schwerpunkt des Elektrowerkzeugs oder des Aufbewahrungskoffers nach oben verlagert und dieser umkippt.

Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.

Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen.

Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.

Vor der Lagerung: Entfernen Sie das Einsatzwerkzeug. Lagern Sie das Elektrowerkzeug nur im Koffer oder der Verpackung.

Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.

Betreiben Sie immer das Elektrowerkzeug zusammen mit einem Personenschutzschalter (*) PRCD. Prüfen Sie immer vor dem Beginn der Arbeiten den Personenschutzschalter (*) PRCD auf ordnungsgemäße Funktion (siehe Seite 20).

Schwingungs- und Geräuschemissionswerte

Die in diesen Anweisungen angegebenen Schwingungs- und Geräuschemissionswerte sind entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschbelastung.

Die angegebenen Schwingungs- und Geräuschemissionswerte repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Schwingungsgesamtwerte und die Geräuschemissionswerte abweichen. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen und Geräuschen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Bedienungshinweise.

Verwenden Sie als Kühlmittel ausschließlich Kühlschmieremulsion (Öl in Wasser).

Beachten Sie die Herstellerhinweise zum Kühlmittel.

Achten Sie darauf, dass die Aufstellfläche für den Magnetfuß eben, sauber, rost- und eisfrei ist. Entfernen Sie Lack, Spachtelschichten und andere Materialien.

Vermeiden Sie einen Luftspalt zwischen Magnetfuß und Aufstellfläche. Der Luftspalt verringert die Magnethaltekraft.

Benutzen Sie diese Maschine nicht auf heißen Oberflächen, es könnte zu einer dauerhaften Reduzierung der Magnethaltekraft kommen.

Bohrvorgang

1. Positionieren Sie die Maschine auf der Aufstellfläche.
2. Schalten Sie den Magnet ein.
3. Sichern Sie die Maschine mit einem Zurrgurt.
4. Starten Sie den Bohrbetrieb.

Wird die Maschine mit bereits eingeschaltetem Magnet auf der Aufstellfläche aufgesetzt, wird ein Fehler erkannt und der Motor lässt sich nicht starten. In diesem Fall muss die Maschine von der Spannungsversorgung getrennt werden.

Vorgehensweise bei verklemmten Einsatzwerkzeugen

1. Schalten Sie die Maschine aus.
2. Trennen Sie die Maschine von der Spannungsversorgung.
3. Entfernen Sie die Späne mit einem Spänehaken.
4. Lassen Sie das Einsatzwerkzeug abkühlen.
5. Lösen und demontieren Sie das verklemmte Einsatzwerkzeug mit einem geeigneten Werkzeug, z. B. Zange.

Für den weiteren Einsatz dürfen nur unbeschädigte Einsatzwerkzeuge verwendet werden.

Benutzen Sie beim Arbeiten immer den Magnetfuß, achten Sie darauf, dass die Magnethaltekraft ausreichend ist:

-Leuchtet die grüne Taste im Bedienfeld permanent, ist die Magnethaltekraft eventuell ausreichend und die Maschine kann mit normalem Vorschub betrieben werden.

- Blinkt die Taste Magnet des Bedienfeldes, ist die Magnethaltekraft eventuell nicht ausreichend und die Maschine muss mit reduzierter Vorschubkraft betrieben werden.

-Leuchtet die grüne Taste im Bedienfeld permanent, ist die Magnethaltekraft eventuell ausreichend und die Maschine kann mit normalem Vorschub betrieben werden. - Blinkt die Taste Magnet des Bedienfeldes, ist die Magnethaltekraft eventuell nicht ausreichend und die Maschine muss mit reduzierter Vorschubkraft betrieben werden.

Bei Arbeiten an nicht magnetisierbaren Materialien müssen geeignete, als Zubehör erhältliche FEIN-Befestigungsvorrichtungen, wie z. B. Vakuumplatte oder Rohrbohrvorrichtung, verwendet werden. Beachten Sie die jeweiligen Betriebsanleitungen dazu.

Bei Arbeiten auch an Stahlmaterialien mit einer Materialstärke von weniger als 12 mm, muss zur Gewährleistung der Magnethaltekraft das Werkstück mit einer zusätzlichen Stahlplatte verstärkt werden.

Der Magnetfuß wird durch einen Stromsensor überwacht. Ist der Magnetfuß defekt, läuft der Motor nicht an.

Bei Überlastung stoppt der Motor selbsttätig und muss neu gestartet werden.

Verwenden Sie nur die unbedingt erforderliche Vorschubkraft. Zu hohe Vorschubkräfte können zum Bruch des Einsatzwerkzeugs und zum Verlust der Magnethaltekraft führen.

Wird bei laufendem Motor die Stromzufuhr unterbrochen, verhindert eine Schutzschaltung das selbsttätige Wiederanlaufen des Motors. Schalten Sie den Motor erneut ein.

Die zuletzt eingestellte Drehzahl wird automatisch gespeichert (Memory Function). Um das Elektrowerkzeug mit der zuletzt eingestellten Drehzahl zu starten, betätigen und halten Sie die Taste mit dem Symbol und drücken Sie dann die Taste mit dem Symbol.

Stoppen Sie den Bohrmotor während des Bohrvorgangs nicht.

Den Kernbohrer nur bei laufendem Bohrmotor aus dem Bohrloch herausziehen.

Stoppen Sie den Bohrmotor und drehen den Kernbohrer gegen den Uhrzeigersinn vorsichtig heraus, falls der Kernbohrer im Material stecken bleibt.

Entfernen Sie nach jedem Bohrvorgang die Späne und den ausgebohrten Kern.

Fassen Sie die Späne nicht mit bloßer Hand an. Benutzen Sie immer einen Spänehaken (6 42 98 160 40 0).

Verbrennungsgefahr! Die Oberfläche des Magneten kann hohe Temperaturen erreichen. Fassen Sie den Magneten nicht mit bloßer Hand an.

Beschädigen Sie beim Auswechseln des Bohrers nicht dessen Schneiden.

Entfernen Sie beim Kernbohren von geschichtetem Material nach jeder durchbohrten Schicht den Kern und die Späne.

Verwenden Sie beim Gewindeschneiden zum Verstellen der Bohrspindel nur den mitgelieferten T-Schlüssel oder Innensechskantschlüssel.

Benutzen Sie die Kernbohrmaschine nicht mit defektem Kühlmittelsystem. Prüfen Sie vor jedem

Betrieb die Dichtheit und ob Risse in den Schläuchen sind. Vermeiden Sie, dass Flüssigkeit in elektrische Teile eindringt.

Fehlermeldung/Verhalten Magnettaste	Bedeutung Abhilfe
Anzeige leuchtet grün Magnethaltekraft eventuell ausreichend.		-
Anzeige blinkt grün Magnethaltekraft eventuell nicht ausreichend.		Bei Arbeiten auch an Stahlmaterialien mit einer Materialstärke von weniger als 12 mm muss zur Gewährleistung der Magnethaltekraft das Werkstück mit einer zusätzlichen Stahlplatte verstärkt werden.
Anzeige leuchtet1 Sekunde lang rot	-Bewegungssensor hat ausgelöst-Überlastabschaltung hat ausgelöst-falsche Netzspannung	Nach der Fehlerbehebung kann die Maschine wieder eingeschaltet werden.
Anzeige leuchtet dauerhaft rot	-falsche Netzspannung/Netzfrequenz-Taste ist beim Einschalten blockiert	Nach der Fehlerbehebung kann die Maschine wieder eingeschaltet werden.Tritt der Fehler häufiger auf, senden Sie die Maschine an den FEIN-Kundendienst.
Anzeige blinkt dauerhaft rot	Maschine ist defekt. Senden Sie die Maschine an den FEIN-Kundendienst.

Personenschutzschalter (\*) PRCD (siehe Seite 8)

Der Personenschutzschalter PRCD ist speziell zu Ihrem Schutz gedacht. Verwenden Sie den Personenschutzschalter nicht zum Ein- und Ausschalten des Produkts. Ist der Personenschutzschalter beschädigt, z. B. durch Kontakt mit Wasser, benutzen Sie ihn nicht mehr. Der Personenschutzschalter ist unverzichtbar, er dient zum Schutz des Bedieners gegen elektrischen Schlag. Im fehlerfreien Betrieb ist die Anzeige am Personenschutzschalter aktiv.

Prüfen Sie vor Arbeitsbeginn die Funktionsfähigkeit des Personenschutzschalters:

1. Verbinden Sie den Stecker des Personenschutzschalters mit der Netzsteckdose.
2. Drücken Sie die RESET-Taste. Die Anzeige am Personenschutzschalter ist aktiv.
3. Ziehen Sie den Stecker aus der Netzsteckdose. Die Anzeige am Personenschutzschalter wird inaktiv.
4. Wiederholen Sie die Schritte 1. und 2.

5. Drücken Sie die TEST-Taste. Die Anzeige am Personenschutzschalter wird inaktiv. Wenn die Anzeige aktiv bleibt, das Produkt nicht in Betrieb nehmen. Kontaktieren Sie in diesem Fall den Service von FEIN unter www.fein.com.

6. Drücken Sie die RESET-Taste. Bei einer aktiven Anzeige darf das Produkt eingeschaltet werden.

Verwenden Sie den Personenschutzschalter nicht zum Ein- und Ausschalten des Elektrowerkzeugs.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs

absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus. Erneuern Sie Aufkleber und Warnhinweise am Elektrowerkzeug bei Alterung und Verschleiß.

Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung mit Personenschutzschalter (*) PRCD ersetzt werden, die über den FEIN-Kunden-dienst erhältlich ist.

Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.

Wenden Sie sich mit reparaturbedürftigen FEIN Elektrowerkzeugen und Zubehören bitte an Ihren FEIN Kundendienst. Die Adresse finden Sie im Internet unter www.fein.com.

Verschleißerkennung am Magnetfuß

Das Verschieben des Elektrowerkzeugs auf der Aufstellfläche verursacht Verschleiß am Magnetfuß. Dadurch können Luftspalte zwischen dem Magnetfuß und der Aufstellfläche entstehen und die Magnethaltekraft kann reduziert sein. Zur Überprüfung ist der Magnetfuß mit Vertiefungen versehen. Prüfen Sie vor jedem Gebrauch des Elektrowerkzeugs den Verschleiß. Wenn eine dieser Vertiefungen nicht mehr vollständig erkennbar ist, muss der Magnetfuß ausgetauscht werden (siehe Seite 8). Wenden Sie sich in diesem Fall an den Service von Fein unter www.fein.com. Verschleißteile: Einsatzwerkzeuge, Magnetfuß. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Verwenden Sie nur Originalersatzteile.

Folgende Teile können Sie bei Bedarf selbst austauschen:

Einsatzwerkzeuge, Kühlmittelbehälter, Spänegitter

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.

Konformitätserklärung.

Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.

Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Nur für Deutschland:

Elektrogesetz.

Information für Endverbraucher zum Elektro- und Elektronikgerätegesetz (ElektroG). Hier sind die wichtigsten Informationen zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Für die Entsorgung von Altgeräten gibt es Sammel- und Rückgabesysteme. Altgeräte gehören nicht in den Hausmüll!

2. Batterien, Akkus und Lampen

Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, müssen im Regelfall durch den Besitzer vor der Entsorgung vom Altgerät getrennt werden. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Händler, welche Elektro- und Elektronikgeräte via Fernkommunikationsmitteln vertreiben sind ebenfalls zur Rücknahme verpflichtet, sofern die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Bei rücknahmepflichtigen Vertreibern besteht die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG („Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ mit einer äußeren Abmessung >50 Zentimeter) kann bei Auslieferung eines neuen Gerätes an einen privaten Haushalt, das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln, nämlich. Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt.

Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

4. Herstellerseitige Möglichkeiten der Rückgabe von Altgeräten

Die Fein GmbH gehört dem genehmigten Rücknahme-system der Stiftung EAR an. Dadurch sind wir in der Lage eine flächendeckende Rücknahme von Altprodukten (gem. ElektroG) anzubieten.

Fein bietet Ihnen selbstverständlich auch die Möglichkeit Maschinen, Batterien und Akkus von Fein direkt zurückzunehmen, wenn diese das Ende ihrer Lebensdauer erreicht haben. Sollten Sie von diesem Service Gebrauch machen wollen, können Sie das entsprechende Produkt an uns zurückschicken.

5. Datenschutz-Hinweis

Altgeräte können sensible personenbezogene Daten enthalten. Jeder Endnutzer ist für das Löschen dieser personenbezogenen Daten auf den zu entsorgenden Altgeräten eigenverantwortlich.

6. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
