BRUGSANVISNING KBC 36 MAGFORCE Fein

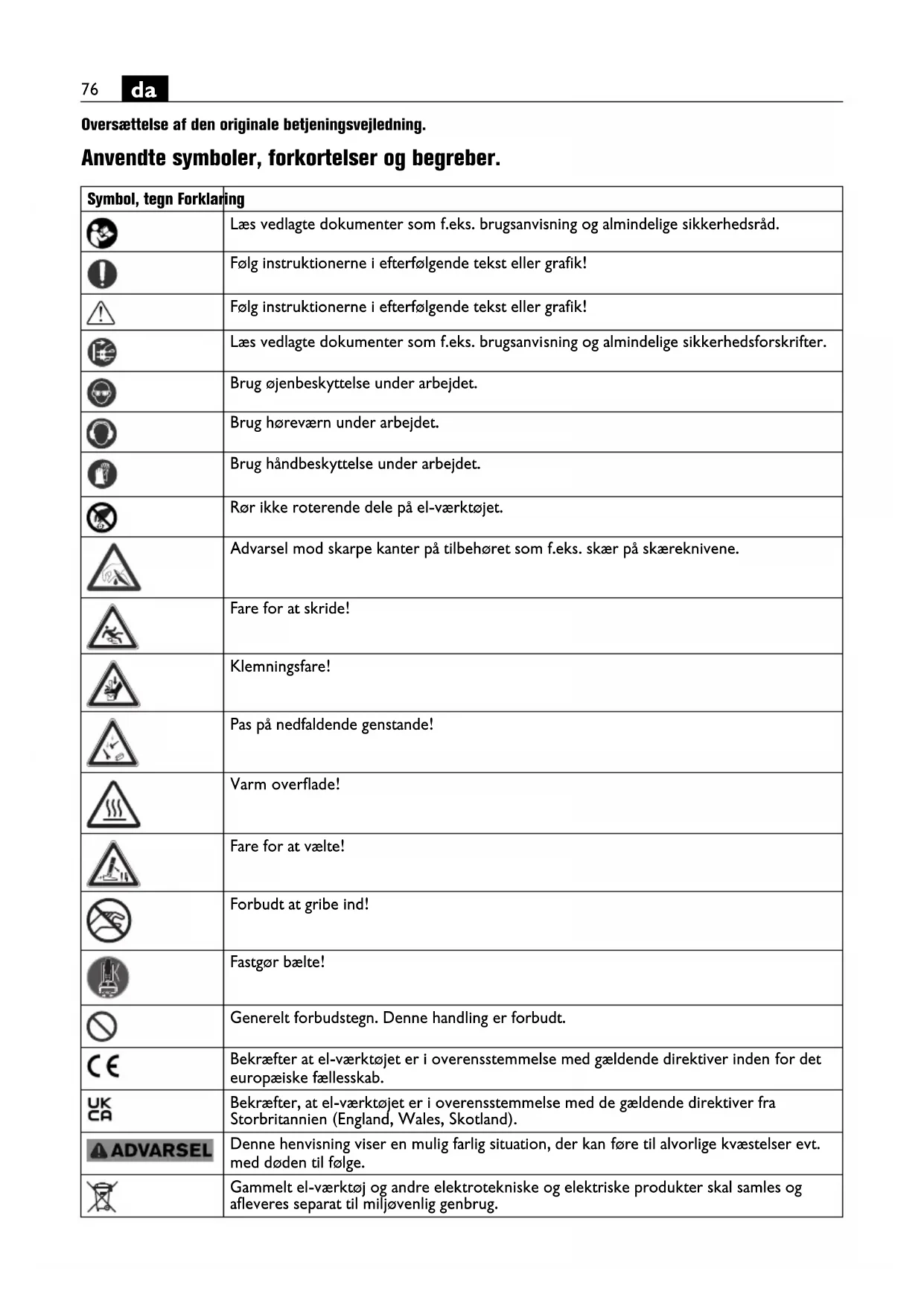

Oversættelse af den originale betjeningsvejledning. Anvendte symboler, forkortelser og begreber. Symbol, tegn Forklaring Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. Følg instruktionerne i efterfølgende tekst eller grafik! Følg instruktionerne i efterfølgende tekst eller grafik! Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsforskrifter. Brug øjenbeskyttelse under arbejdet. Brug høreværn under arbejdet. Brug håndbeskyttelse under arbejdet. Rør ikke roterende dele på el-værktøjet. Advarsel mod skarpe kanter på tilbehøret som f.eks. skær på skæreknivene. Fare for at skride! Klemningsfare! Pas på nedfaldende genstande! Varm overflade! Fare for at vælte! Forbudt at gribe ind! Fastgør bælte! Generelt forbudstegn. Denne handling er forbudt. Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland). Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.77

Mærker genanvendelige emballager og produkter, der skal samles og bortskaffes adskilt fra hinanden. Beskyttelsesjording Gevindskærer Stål Lille omdrejningstal Stort omdrejningstal Ekstra information. se afsnit „Brugsinstruktioner.“ Magnetholdekraft tilstrækkelig Magnetholdekraft ikke tilstrækkelig Væsketilførsel åbent. Tænde Slukke Gælder kun for Kina: Bruges produktet normalt, gælder miljøbeskyttelsen kun i 10 år. Boremotor startes. Drejeretning højre Boremotor startes i tastdrift. Drejeretning venstre Omdrejningstal reduceres trinvist Omdrejningstal øges trinvist Motor stoppes Magnet tændes/slukkes Personbeskyttelseskontakten (*) PRCD er tændt, når visningen er aktiv. Personbeskyttelseskontakten (*) PRCD er slukket, når visningen er inaktiv. (*) Personbeskyttelseskontakten (PRCD) kan være til stede på grund af nationale arbejdsmiljøbestemmelser eller lovbestemmelser, der gælder i det land, hvor produktet markedsføres. (**) Kan indeholde tal eller bogstaver (Ax – Zx) Mærkning til interne formål Symbol, tegn Forklaring RESET TEST78

For din egen sikkerheds skyld. Læs alle sikkerhedsråd og instruk- ser. I tilfælde af manglende over- holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug. Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer. Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser. El-værktøjets formål: Kerneboremaskine anvendes til boring med kernebor og massive bor med en maks. diameter på 36 mm, des- uden anvendes maskinen til undersænkning og gevind- skæring af materialer med magnetisk overflade til erhvervsmæssig brug med det af FEIN til produktet godkendte indsatsværktøj og tilbehør (se www.fein.com) i vejrbeskyttede omgivelser. Bæregrebet bruges til at transportere maskinen. Driftskvaliteten kan forringes i forstyrrende omgivelser som f.eks. i form af tidsmæssigt begrænset svigt, tids- mæssigt begrænset minimering af funktion eller af tilsig- tet brug, en sådan situation skal evt. afhjælpes af en betjeningsperson. Tegn Enhed international Forklaring

, rpm, r/min Ubelastet omdrejningstal (Højreløb)

Højkapacitetssnitstål (spiralbor) mm Maks. holdemulighed for borepatron mm Diameter undersænker kg Vægt iht. EPTA-Procedure 01

Basisenheder og afledte enheder fra det internationale enhedssystem SI. Fe 400 Fe 400 Fe 40079

Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2. Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskrider 10 %. Er du i tvivl, læses og overholdes informationsmaterialet til den generator, du bruger. Læs og overhold betjeningsvejledningen og de natio- nale forskrifter vedr. installation og brug af veksel- strømsgeneratoren. Det er forbudt at bruge elværktøjet sammen med strømgeneratorer, hvis tomgangsspænding overskrider spændingsværdien på elværktøjets typeskilt. Forudseelig forkert brug. Følgende er forbudt for at kunne bruge produktet sik- kert og udelukke forkert brug: – Ombygninger, der gennemføres på eget initiativ – brug i strid med formålet – Manglende overholdelse af betjeningshenvisnin- gerne – Transport vha. kabel – Brug af bor med en diameter over 36 mm. – Boring i ikke magnetiserbare materialer. – automatiseret, industriel, konstant brug – Overskrivelse af brug iht. lokale arbejdssikkerheds- forskrifter – Udførelse af serieboringer på smalle boresteder på grund af utilstrækkelig lufttilførsel. – Tildækning eller tilklæbning af ventilationsåbninger- ne. – Fastgørelse af kerneboremaskinen med skruetvin- ger eller lignende på huset. Sikkerhedsråd. Skal der udføres borearbejde, hvor der bruges væske, skal væsken ledes bort fra arbejdsområdet, eller der skal bruges en væske-opfangningsanordning. Sådanne sikkerhedsforanstaltninger holder arbejdsområdet tørt og reducerer risikoen for at få elektrisk stød. Når du udfører arbejde, der indebærer en risiko for, at skæreværktøjet kan ramme skjulte strømledninger eller sin egen netledning, skal du holde fast i el-værk- tøjets isolerede greb. Kommer et skæreværktøj i kon- takt med en spændingsførende ledning, kan dette også sætte metalholdige dele af el-værktøjet under spæn- ding, hvilket kan føre til elektrisk stød. Brug høreværn, når borearbejde udføres. Støjudviklin- gen fra maskinen kan føre til nedsat hørelse. Blokerer tilbehøret, forsøg da ikke at arbejde videre, men sluk for elværktøjet. Kontroller årsagen til fast- klemningen og afhjælp årsagen til, at tilbehøret sidder fast. Før en kerneboremaskine, der sidder fast i emnet, star- tes igen, skal det kontrolleres, om tilbehøret roterer frit. Sidder tilbehøret i klemme, kan det være, at det ikke roterer, og dette kan føre til en overbelastning af værktøjet, eller at kerneboremaskinen løsner sig fra emnet. Når borestanderen fastgøres til emnet vha. en vakuum- plade, skal man være opmærksom på, at overfladen er glat, ren og ikke porøs. Fastgør ikke borestanderen til laminerede overflader som f.eks. på fliser og belægnin- ger af kompositmaterialer. Er emnets overflade ikke glat, plan eller tilstrækkeligt fastgjort, kan vakuumpla- den løsne sig fra emnet. Sikre før og under borearbejdet, at undertrykket er til- strækkeligt. Er undertrykket ikke tilstrækkeligt, kan vakuumpladen løsne sig fra emnet Gennemfør aldrig boringer over hovedet og boringer hen til væggen, hvis maskine kun er fastgjort med vakuumplade. Forsvinder vakuummet, løsner vakuum- pladen sig fra emnet. Til borearbejde gennem vægge eller lofter skal man sørge for, at personer og arbejdsområde er beskyttet på den anden side. Borekronen kan gå ud over borehullet, og borekernen kan falde ud på den anden side. Brug ikke dette værktøj til borearbejde med væsketil- ledning over hovedet. Trænger der væske ind i et elværktøj, øger det risikoen for at få elektrisk stød. Skift straks kabelbeskyttelsesslangen, hvis den er beskadiget. En defekt kabelbeskyttelsesslange kan føre til overophedning af maskinen. Specielle sikkerhedsforskrifter. Brug beskyttelsesudstyr. Brug ansigtsbeskyttelse eller beskyttelsesbriller, afhængigt af hvad maskinen skal bruges til. Brug høreværn. Beskyttelsesbrillerne skal være egnet til at afværge de partiker, der opstår i for- bindelse med det enkelte arbejde. En varig høj støjbe- lastning kan føre til høretab. Berør ikke de skarpe kanter på kerneboret. Fare for kvæstelser. Kontroller kerneborene, før arbejdet startes, for at und- gå kvæstelser. Anvend kun ubeskadigede, ikke defor- merede kernebor. Beskadigede eller deformerede kernebor kan føre til alvorlige kvæstelser. Før første ibrugtagning: Montér spånegitteret på maskinen. Sikr altid maskinen med den medfølgende fast- surringsrem. Især på hældende eller ujævne overflader kan maskiner vælte, hvis de ikke er sikret. Vær opmærksom på nedfaldende genstande som f.eks. borekerner og spåner, når der arbejdes over hovedet. Kontroller altid fastsurringsremmen for skader som f.eks. revner, snit, indsnit og brist på båndet, tydelige tegn på slid og/eller korrosion på endebeslagdelene og spændeelementerne samt for manglende eller ikke mere læselig etiket, før den tages i brug. Skift omgå- ende fastsurringsremmen, hvis der opstår mangler. Gennemfør arbejde på lodrette elementer eller uden brug af kølemiddelbeholderen. Anvend her et kølemid- delspray. Indtrængning af væske i el-værktøjet er for- bundet med fare for elektrisk stød.80

Undgå at berøre borekernen, der automatisk stødes ud af centreringsstiften, når arbejdet er færdigt. Kontakt med den varme eller nedfaldende kerne kan føre til kvæstelser. Forbind kun el-værktøjet med forskriftsmæssige beskyttelseskontaktstikdåser. Brug kun ubeskadigede tilslutningsledninger og regelmæssigt kontrollerede forlængerledninger med beskyttelseskontakt. En ikke gennemgående jordledning kan føre til elektrisk stød. Hold altid hænder, tøj osv. væk fra roterende spåner for at undgå kvæstelser. Spånerne kan føre til kvæstelser. Brug altid spånegitteret. Forsøg ikke at fjerne tilbehøret, så længe det roterer. Det kan føre til alvorlige kvæstelser. Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes. Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræft- fremkaldende. Det er forbudt at skrue eller nitte skilte og tegn på el- værktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Overbelast hverken el-værktøjet eller opbevaringskuf- ferten og brug dem ikke som stige eller stillads. Over- belastes el-værktøjet eller opbevaringskufferten, eller står man oven på dem, kan dette medføre, at el-værk- tøjets eller opbevaringskuffertens tyngdepunkt forsky- des opad, hvorved det/den vælter. Anvend ikke tilbehør, hvis det ikke er udviklet eller fri- givet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj. Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsam- les. Før opbevaringen: Fjern tilbehøret. Opbevar kun el-værktøjet i kufferten eller emballagen. Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug. Brug altid el-værktøjet sammen med en personbeskyt- telseskontakt (*) PRCD. Kontroller altid personbeskyt- telseskontakten (*) PRCD for korrekt funktion, før arbejdet påbegyndes (se side 81). Svingnings- og støjemissionsværdier Svingnings- og støjemissionsværdierne, der er angivet i disse anvisninger, er målt i henhold til en i EN 62841 standardiseret målemetode og kan benyttes til at sam- menligne el-værktøjer indbyrdes. De er også egnet til en foreløbig vurdering af svingnings- og støjbelastnin- gen. De angivede svingnings- og støj-emissionsværdier oplyser om de væsentlige anvendelsesformål for el-værktøjet. Hvis el-værktøjet benyttes til andre formål, med andet indsatsværktøj, eller i tilfælde af mangelfuld vedligehol- delse, kan de samlede svingningsværdier og støjemissi- onsværdierne afvige. Dette kan øge svingnings- og støjbelastningen over den samlede arbejdsperiode betydeligt. For at kunne foretage en nøjagtig bedømmelse af sving- nings- og støjbelastningen skal der også tages højde for de tider, hvor maskinen er slukket, eller hvor den er i gang, uden at være i brug. Dette kan mindske sving- nings- og støjbelastningen over den samlede arbejdspe- riode betydeligt. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes og støjens effekt som f.eks.: Vedligeholdelse af el- værktøj og indsatsværktøj, hold hænderne varme, organisation af arbejdsprocedurer. Betjeningsforskrifter. Brug udelukkende kølesmøreemulsion som kølemiddel (olie i vand). Overhold producentens henvisninger om kølemiddel. Kontrollér, at opstillingsfladen for magnetfoden er lige, ren, rust- og isfri. Fjern lak, spartellag og andre materi- aler. Undgå en luftspalte mellem magnetfod og opstil- lingsflade. Luftspalten reducerer magnet-holdekraften. Brug ikke denne maskine på varme overflader, da mag- netholdekraften derved kan reduceres varigt. Borearbejde

1. Positioner maskinen på opstillingsstedet.

2. Tænd for magneten.

3. Sikr maskinen med en fastsurringsrem.

4. Start borearbejdet.

Er magneten allerede tændt, når maskinen anbringes på opstillingsstedet, registreres en fejl, hvilket medfører, at motoren ikke kan startes. I dette tilfælde skal maskinen afbrydes fra spændingsforsyningen. Fremgangsmåde hvis indsatsværktøjer sidder i klemme

1. Sluk for maskinen.

2. Afbryd maskinen fra spændingsforsyningen.

3. Fjern spånerne med en spånekrog.

4. Lad indsatsværktøjet køle af:

5. Løsn og fjern det fastklemte indsatsværktøj med et

egnet værktøj som f.eks. en tang Til den yderligere brug må der kun anvendes ubeskadi- get indsatsværktøj. Brug under arbejdet altid magnetfoden, kontrollér, at magnetholdekraften er tilstrækkelig: – Lyser den grønne taste hele tiden i betjeningsfeltet, er magnetholdekraften evt. tilstrækkelig, og maski- nen kan køre med normal fremføring. – Blinker tasten Magnet på betjeningsfeltet, er mag- net-holdekraften evt. ikke tilstrækkelig, og maski- nen skal køre med reduceret fremføringskraft.81

Til arbejde på ikke magnetiserbare materialer skal der bruges egnede, FEIN-fastgørelsesanordninger, som fås som tilbehør som f.eks. vakuumplade eller rørborean- ordning. Læs og overhold de pågældende brugsanvis- ninger. Til arbejde også på stålmaterialer med en materialetyk- kelse på under 12 mm skal emnet forstærkes med en ekstra stålplade for at sikre magnetholdekraften. Magnetfoden overvåges af en strømsensor. Er magnet- foden defekt, vil motoren ikke starte. Overbelastes værktøjet, slukker motoren automatisk og skal tændes igen. Brug kun den tilspændingskraft, der er absolut nødven- dig. For høje tilspændingskræfter kan medføre, at tilbe- høret brister, og at magnetholdekraften tabes. Afbrydes strømtilførslen, mens motoren går, forhin- drer en beskyttelseskontakt en automatisk genstart af motoren. Tænd for motoren igen. Det sidst indstillede omdrejningstal gemmes automatisk (Memory Function). El-værktøjet startes med det sidst indstillede omdrejningstal ved at betjene tasten med symbolet og herefter tasten med symbolet . Stop ikke boremotoren under boringen. Motoren skal altid gå, når kerneboret trækkes ud af borehullet. Stop boremotoren og drej kerneboret forsigtigt ud mod venstre, hvis kerneboret skulle sidde fast i materi- alet. Fjern spånerne og den udborede kerne efter hver boring. Tag ikke fat i spånerne med bare fingre/hænder. Brug altid en spånekrog (6 42 98 160 40 0). Fare for forbrænding! Magnetens overflade kan nå op på høje temperaturer. Tag ikke fat i mag- neten med bare fingre/hænder. Undgå at beskadige skærene, når boret skiftes. Fjern kernen og spånerne efter hvert gennemboret lag, hvis der kernebores i materialer, der består af flere lag. Brug kun den medleverede T-nøgle eller unbrakonøg- len til at justere borespindlen under gevindskæringen. Brug ikke kerneboremaskinen, hvis kølemiddelsyste- met er defekt. Kontrollér altid før drift, om det er tæt, og om der er revner i slangerne. Undgå at væske træn- ger ind i elektriske dele. Personbeskyttelseskontakt (*) PRCD (se side 8) Personbeskyttelseskontakten PRCD er udarbejdet spe- cielt til at beskytte dig. Brug ikke personbeskyttelses- kontakten til at tænde og slukke for produktet. Er personbeskyttelseskontakten beskadiget, f.eks. fordi den er kommet i kontakt med vand, må den ikke mere bruges, Personbeskyttelseskontakten skal altid være til stede, den bruges til at beskytte brugeren mod elektrisk stød. Under fejlfri drift er visningen på personbeskyttelses- kontakten aktiv. Kontroller, at personbeskyttelseskontakten fungerer korrekt, før arbejdet påbegyndes:

3. Træk stikket ud af stikdåsen. Visningen på personbe-

skyttelseskontakten bliver inaktiv.

4. Gentag skridt 1. og 2.

5. Tryk på TEST– tasten. Visningen på personbeskyttel-

seskontakten bliver inaktiv. Forbliver visningen aktiv, må produktet ikke tages i brug. Kontakt i dette tilfæl- de servicen hos FEIN under www.fein.com.

6. Tryk på RESET– tasten. Er visningen aktiv, må pro-

duktet tændes. Brug ikke personbeskyttelseskontakten til at tænde og slukke for el-værktøjet. Fejlmelding/adfærdsmønster magnettaste Betydning Afhjælpning Visning lyser grøn Magnetholdekraft er evt. tilstrækkelig. – Visning blinker grøn Magnet-holdekraft er evt. ikke til- strækkelig. Til arbejde også på stålmaterialer med en materialetykkelse på under 12 mm, skal emnet forstærkes med en ekstra stålpla- de for at sikre magnet-holdekraften. Visning lyser rød i 1 sekund – Bevægelsessensor er udløst – Overbelastningsfrakobling er udløst – forkert netspænding Så snart fejlen er afhjulpet, kan maskinen tændes igen. Visning lyser rød hele tiden – forkert netspænding/netfrekvens – Taste er blokeret, når der tændes Så snart fejlen er afhjulpet, kan maskinen tændes igen. Fremkommer fejlen igen og igen, sendes maskinen til FEIN-kundeservice. Visning blinker rød hele tiden Maskine er defekt. Send maskinen til FEIN-kundeservice.82

Vedligeholdelse og kundeservice. Under ekstreme brugsbetingelser kan bear- bejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes. Blæs hyppigt den indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne. Forny etiketter og advarsler på el-værktøjet, hvis de er blevet gamle og slidte. Er el-værktøjets tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning med personbeskyttelseskontakt (*) PRCD, der fås hos FEIN kundeservice. Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaf- felse af asbestholdigt affald, er gældende i brugslandet. Kontakt venligst din FEIN kundeservice, hvis FEIN el- værktøj og tilbehør skal repareres. Adressen findes under www.fein.com. Tegn på slid på magnetfoden Magnetfoden slides, hvis el-værktøjet forskydes på opstillingsfladen. Derved kan der opstå en luftspalte mellem magnetfoden og opstillingsfladen, og magnet- holdekraften kan være reduceret. Til kontrolformål er magnetfoden udstyret med fordybninger. Kontroller altid sliddet, før el-værktøjet tages i brug. Hvis en af disse fordybninger ikke mere kan ses helt, skal magnet- foden skiftes (se side 8). Kontakt i dette tilfælde service- afdelingen hos Fein under www.fein.com. Sliddele: Indsatsværktøj, magnetfod. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com. Brug kun originale reservedele. Følgende dele kan du selv udskifte efter behov: Indsatsværktøj, kølemiddelbeholder, spånegitter Mangelsansvar/reklamationsret og garanti. Mangelsansvaret/reklamationsretten er fastlagt i de lov- bestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring. Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvis- ning. Overensstemmelseserklæring. CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA- markedet. Når produktet er markedsført på EU-marke- det, mister UKCA tegnet sin gyldighed. UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed. Miljøbeskyttelse, bortskaffelse. Emballage, udtjent el-værktøj og tilbehør bedes afleve- ret til miljøvenlig genbrug.83
