Tuotetyyppi	Magneettipora
Merkki	Fein
Malli	KBC 36 MAGFORCE
Käyttötarkoitus	Poraus sydänporanterillä ja kierreporilla, kierteitys, upotus magneettisille materiaaleille
Suurin poraushalkaisija (teräs 400 N/mm² asti)	36 mm
Kierteitysominaisuus	Kyllä (metrinen kierre)
Upotusominaisuus	Kyllä
Virtalähde	230 V AC
Taajuus	50 Hz
Sähkösuojaus	Sisäänrakennettu vikavirtakytkin PRCD
Magneettivoima	Kestomagneetti elektronisella valvonnalla (virtatunnistin)
Jäähdytysjärjestelmä	Vesipohjainen voiteluaine (öljy/vesi-seos)
Yhteensopivat materiaalit	Teräs ja muut magneettiset materiaalit (suositeltu vähimmäispaksuus 12 mm)
Huolto ja puhdistus	Puhdista tuuletusaukot ei-metallisilla työkaluilla; vaihda kuluneet tarrat
Kulutusosat	Asetustyökalut, sähkömagneettinen pohja
Takuu	Lainsäädännön ja valmistajan takuulausunnon mukaan
Vaatimustenmukaisuus	CE ja UKCA (markkinan mukaan)
Sallittu ympäristön lämpötila	Jopa 40 °C (arvio)

Usein kysytyt kysymykset - KBC 36 MAGFORCE Fein

Miten magneetti kytketään päälle Fein KBC 36 MAGFORCE -porassa?

Paina ohjauspaneelin magneetti-painiketta. Vihreä merkkivalo osoittaa riittävää magneettivoimaa. Jos merkkivalo vilkkuu, vähennä syöttövoimaa.

Mitä tehdä, jos leikkuutyökalu jumittuu?

Kytke kone pois päältä ja irrota se verkkovirrasta. Poista lastut lastukoukulla, anna työkalun jäähtyä, sitten löysää se pihdeillä. Käytä vain vahingoittumattomia työkaluja.

Miten PRCD-vikavirtakytkin testataan?

Kytke pistoke, paina RESET (näyttö aktiivinen), sitten TEST (näyttö pois). Jos näyttö pysyy aktiivisena TESTin jälkeen, älä käytä laitetta ja ota yhteyttä FEINin huoltoon.

Mikä on poran pyörimisnopeus?

Nopeus on säädettävissä portaittain. Käytä + ja - -painikkeita nopeuden lisäämiseen tai vähentämiseen. Viimeksi säädetty nopeus tallennetaan (muistitoiminto).

Miten leikkuutyökalu vaihdetaan?

Irota kone verkkovirrasta. Käytä mukana toimitettua T-avainta tai kuusioavainta karvan löysäämiseen. Vaihda työkalu varoen vahingoittamasta leikkuureunaa.

Mitä tarkoittaa vilkkuva punainen valo magneetissa?

Punainen vilkkuminen osoittaa koneen vikaa. Anna FEINin huollon tarkastaa laite. Tasainen punainen merkkivalo ilmaisee väärän jännitteen tai taajuuden.

Voinko porata ei-magneettisille materiaaleille?

Kyllä, mutta vain asianmukaisilla FEINin kiinnityslaitteilla (imulevy, putkien porauslaite). Katso vastaavat ohjeet.

Miten pora puhdistetaan?

Puhalla säännöllisesti kuivaa öljytöntä paineilmaa tuuletusaukkojen läpi. Puhdista magneettipohja ei-metallisella liinalla.

Mistä löydän varaosat?

Varaosaluettelo on saatavilla osoitteesta www.fein.com. Käytä yksinomaan FEINin alkuperäisosia.

Mitä tehdä moottorin ylikuormituksen sattuessa?

Moottori pysähtyy automaattisesti. Anna koneen jäähtyä, käynnistä se uudelleen. Jos ongelma jatkuu, tarkista syöttövoima ja työkalun kunto.

KÄYTTÖOHJE KBC 36 MAGFORCE Fein

Alkuperäisen käyttöohjeen käännös.

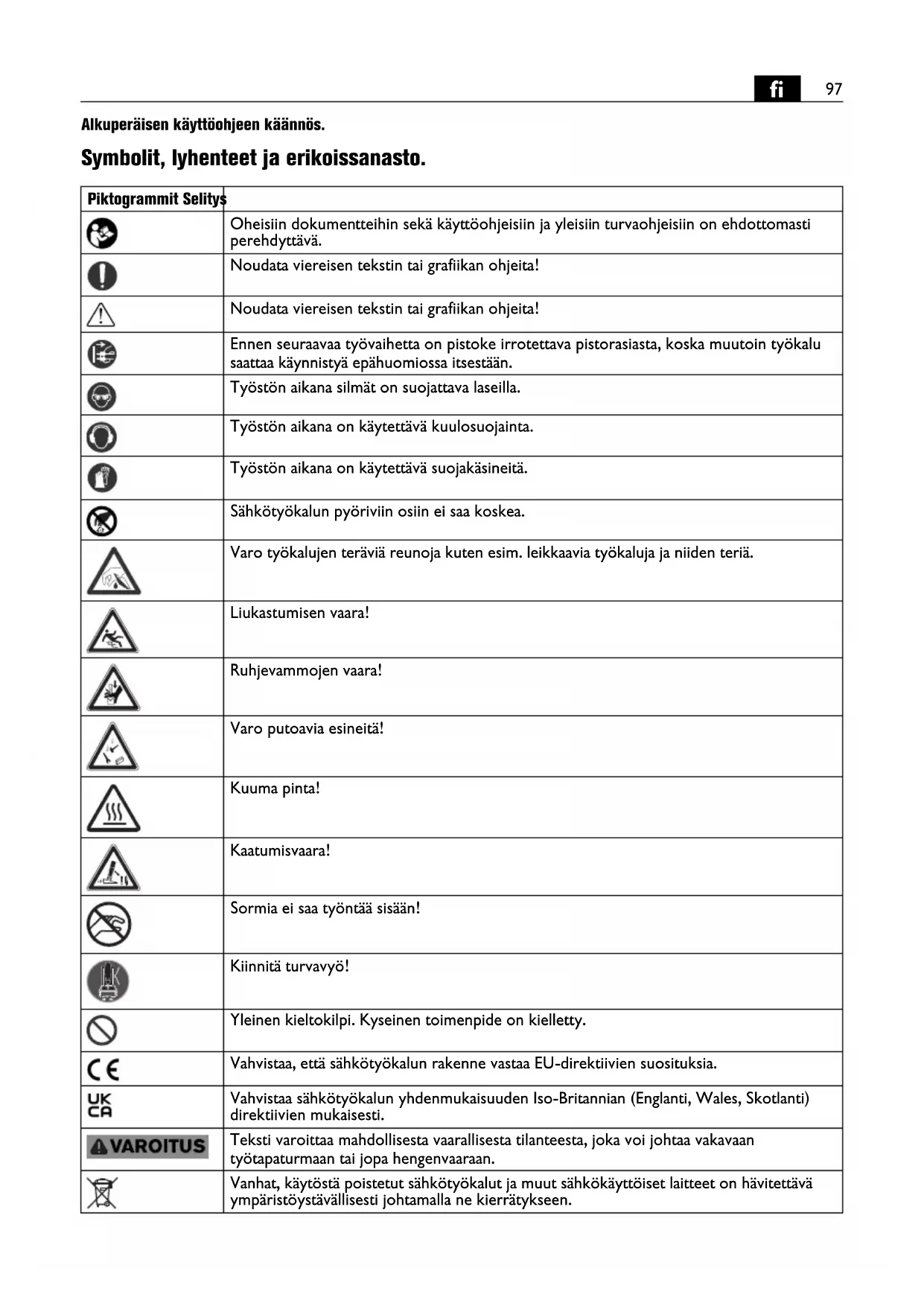

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Sähkötyökalun pyöriviin osiin ei saa koskea.
	Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä.
	Liukastumisen vaara!
	Ruhjevammojen vaara!
	Varo putoavia esineitä!
	Kuuma pinta!
	Kaatumisvaara!
	Sormia ei saa työntää sisään!
	Kiinnitä turvavyö!
	Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
[HXSG]	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
	Karakterisoi kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan.
[0Y0A]	Suojamaadoitus
[NDC2]	Kierretappi
[8R6C]	Teräs
	Alhainen kierroslukualue
	Korkea kierroslukualue
	Lisätietoja.
	katso kappaletta "Käyttöohjeita."
	Magneetin pito riittävä
	Magneetin pito ei riitä
	Nesteensyöttö avattu.
	Päällekytkentä
	Päältäkytkentä
[228B]	Pätee vain Kiinaa varten:Ympäristönsuojelun voimassaolo tuotteen normaalissa käytössä on 10 vuotta.
	Koneen käynnistys. Pyörimissuunta oikeaan
	Koneen käynnistys painikekäytöllä. Pyörimissuunta vasempaan
	Kierrosluvun alennus vaiheittain
	Nosta kierrosnopeutta asteittain
	Moottori seis
	Magneetti päälle/pois
	Käyttösuojakytkin (*) PSCD on kytkettynä, Näyttö on aktiivinen.
	Käyttösuojakytkin (*) PSCD on poiskytkettynä, Näyttö on inaktiivinen.
(*) Käyttösuojakytkin (PRCD) saattaa, maassa jossa laite tuodaan markkinoille, olla asennettuna kansallisten työsuojelumääräysten tai lakisääteisten määräysten takia.
(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinen yksikkö Selitys
P_1	W	O t
P_2	W	A n
n_OR	/min, min ^-1 , rpm, r/min Joutokäyntinopeus (oikeaan)
n_OL	/min, min ^-1 , rpm, r/min Joutokäyntinopeus (vasempaan)
in	inch Mittayksikkö
UV Nimellisjännite
fHz Taajuus
M...	mm Mitta, metrinen kierre
∅ mm Pyöreän kappaleen läpimitta
HM mm Sall. pyökappaleen	paksuus: teräs kork. 400 N/mm	2 - kovametalli (keernapora)
HSS mm Sall. pyökappaleen	paksuus: teräs kork. 400 N/mm	2 - pikateräs (keernapora)
HSS mm Sallotyökappaleen	paksuus: teräs kork. 400 N/mm	2 - pikateräs (kierukkapora)
	mm Poraistukan maksimi syvyys
	mm Upotuksen halkaisija
	kg	Paino vastaa EPTA-Procedure 01-tietoja
T_a	°C	Sallittu ympäristön lämpötila
L_pA	dB(A)	Äänen painetaso
L_wA	dB(A)	Äänitaso
L_pCpeak	dB	Äänen painetason huippuarvo
K...		Epävarmuustekijä
α	m/s ^2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h	m/s ^2	Keskimääräinen värähtelytasoarvo (keernaporaus)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden lai-

minlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

Sydänporakone sydän- ja massiiviporilla poraukseen maksimaalisella 36 mm halkaisijalla, upotukseen ja kier-teittämiseen aineisiin, joissa on magnetoituva pinta ammatilliseen käyttöön FEIN:in sallimilla vaihtotyöka-luilla ja lisätarvikkeilla (katso www.fein.com) säältä suojatussa ympäristössä.

Kantokahva on koneen kuljetusta varten.

Häiriöalttiissa ympäristössä on käyttölaadun heikkeneminen mahdollinen, kuten ajallisesti rajoitettu katkos, ajallisesti rajoitetun toiminnan tai tarkoituksenmukaisen suorituskyvyn väheneminen, jonka korjaamiseen tarvitaan käyttöhenkilön väliintulo.

Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista.

Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.

VAROITUS

On kiellettyä käyttää sähkötyökalua generaattorilla, jonka joutokäynti-

jännite ylittää sähkötyökalun tyyppikilvessä ilmoitettua jännitearvoa.

Ennustettavissa oleva väärinkäyttö.

Tuotteen turvallisen käytön mahdollistamiseksi ja väärinkäytön poissulkemiseksi, seuraava on kiellettyä:

-omavaltaiset muutostyöt

-asiaton käyttö

-käyttöohjeiden noudattamatta jättäminen

-Küljetus kaapelilla

-Porien käyttö, joiden halkaisija on suurempi kuin 36 mm.

-Poraus ei magnetoituviin aineisiin.

-automaattisoitu teollinen jatkuva käyttö

-Käytön ylitys paikallisten työsuojeluohjeiden mukaisesti

-Sarjaporausten suoritus ahtaissa porauskohdissa, johtuen riittämättömästä ilman syötöstä.

-Tuuletusaukkojen peitto tai teippaus.

-Sydänporakoneen kiinnitys koteloon ruuvipuristimilla tai vastaavilla laitteilla.

Turvaohjeita.

Johda poraustöissä, jotka vaativat nesteen käyttöä, neste pois työalueelta tai käytä nesteen keräyslaitetta.

Tällaiset varotoimenpiteet pitävät työalueen kuivana ja vähentävät sähköiskun riskiä.

Käsittele sähkötyökalua eristetyistä kahvapinnoista, kun teet töitä, joissa leikkuutyökalu saattaa osua pii- lossa oleviin sähköjohtoihin tai laitteen omaan verkko- johtoon. Leikkuuterän kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Käytä poraustöissä aina kuulosuojainta. Meluhaitat voi- vat huonontaa kuuloa.

Jos koneessa oleva vaihtotyökalu juuttuu kiinni, koneella ei saa enää syöttää, vaan virta on katkaistava heti. Tarkasta, mistä syystä työkalu juuttui kiinni ja korjaa tilanne.

Ennen kuin käynnistät porakoneen, joka on juuttunut kiinni työkappaleeseen, tarkasta ennen virran kytkemistä, että koneessa oleva vaihtotyökalu pyörii vapaasti. Mikäli vaihtotyökalu takertaa, se ei ehkä pääse pyörimään lainkaan, minkä seurauksena työkalu kuormittuu liikaa tai koko porakone irtoaa työkappaleesta.

Kun porateline kiinnitetään työkappaleeseen tyhjiölevyn avulla, on katsottava, että pinta on sileä ja puhdas eikä huokoinen. Poratelinettä ei pidä kiinnittää laminoituille pinnoile kuten esim. kaakeloituun tai kerrosmateriaalilla pinnoitettuun pintaan. Jos työkappaleen pinta ei ole sileä ja tasainen tai sitä ei ole kiinnitetty kunnolla, tyhjiölevy voi irrota työkappaleesta.

Ennen porausta ja sen aikana on varmistettava, että alipaine on riittävä. Jos alipaine ei ole riittävä, tyhjiölevy saattaa irrota työkappaleesta.

Jos kone on kiinnitetty pelkästään tyhjiölevyn avulla, ei poraustöitä pidä suorittaa suoraan seinään tai pään yläpuolelle. Jos alipaine katoaa, tyhjiölevy irtoaa työkappaleesta.

Kun porataan seinään tai kattoon, on katsottava, että lähellä oleva henkilö ja työkohde on suojattu toiselta puolelta. Porakruunu saattaa ulottua ulos porausreiästä ja keerna voi tippua ulos toiselta puolelta.

Älä käytä tätä työkalua pään yläpuolella suoritettaviin porauksiin nesteensyötöllä. Nesteen tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

Anna välittömästi vaihtaa kaapelin suojaletku uuteen, jos se on vaurioitunut. Viallinen kaapelin suojaletku saattaa johtaa koneen ylikuumenemiseen.

Erityiset varotoimenpiteet.

Käytä suojavarusteita, työkohteesta riippuen myös kasvosuojainta tai suojalaseja. Kuulosuojain kuuluu vakiovarusteisiin. Suojalasien on oltava sopivat ja umpinaiset, jotta sinkoilevat lastut tai muut roskat eivät pääse silmiin. Jatkuva melusaaste on vaarallista, se voi johtaa kuulovammoihin.

Keernaporan reunat ovat terävät, varo koskettamasta niitä. Siitä seuraa tapaturman vaara.

Työtapaturmien välttämiseksi on keernaporakoneen kunto tarkastettava ennen töiden aloittamista. Käytä aina vain ehjiä keernaporia, joissa ei ole muotovikoja. Viottuneet tai muotovikaiset keernaporat voivat aiheuttaa vakavan tapaturman.

Ennen ensimmäistä käyttöönottoa: Asenna lasturitilä koneeseen.

Varmista aina koneen kiinnitys toimitukseen kuuluvalla kiinnitysnauhahihnalla. Etenkin kaltevilla ja epätasaisilla pinnoilla, kone on ilman kiinnitystä vaarassa kaatua.

Työskentelyssä pään yläpuolella on varottava putoavia esineitä kuten esim. kaireita ja lastuja.

Tarkista ennen jokaista käyttöä ettei kiristysnauhahihnassa ole vaurioita, kuten repeämiä, viiltoja, lovia tai murtumia hihnassa, voimakkaita merkkejä kulumisesta ja/tai syöpymisestä asennusosissa tai kiristysosissa tai puuttuva tai ei luettavissa oleva nimilappu. Vaihda välittömästi kiristysnauhahihna uuteen, jos siinä esiintyy puutteita.

Jos työkohde on pään yläpuolella tai pystysuoralla pinnalla, jäähdytyssäiliötä ei pidä käyttää. Sen sijasta avuksi voi ottaa jäähdytysnestesumutteen. Jos sähkökoneen sisään pääsee nestettä, seurauksena voi olla sähköisku.

Varo ulossinkoavaa lastujätettä, jonka koneen keskiö-tappi sylkäisee ulos automaattisesti porausvaiheen päätteeksi. Lastujäte voi olla kuumaa tai singota ulos voimalla ja johtaa siten vammoihin.

Sähkötyökalun saa liittää ainoastaan suojamaadoitet-tuun suko-pistorasiaan. Koneen liitäntäjohdon on oltava kunnossa, samoin jatkojohdon, jossa myös on oltava suojakosketin. Liitäntäjohdoissa on oltava läpimenevä suojajohdin, muutoin on olemassa sähköiskun vaara.

Loukkaantumisien välttämiseksi on aina pidettävä kädet, vaatteet jne. loitolla kiertyvistä lastuista. Lastut voivat aiheuttaa loukkaantumisia. Käytä aina lasturitilää.

Vielä pyörivää työkalua ei saa yrittää irrottaa koneesta, vaan työkalun on annettava pysähtyä. Vakavan työtapaturman vaara.

Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.

Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.

CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materiaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu-rauksena voi olla sähköiskun vaara.

Sähkötyökalua ei pidä ylikuormittaa, ei myöskään sen salkkua, joita kumpaakaan ei pidä käyttää tukena tai kiipeilyapuna. Jos sähkötyökalu ylikuormittuu tai sen tai työkalusalkun päällä seisotaan, sen painopiste saattaa siirtyä ja työkalu/salkku kaatuu.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, sii-tä koituu sähköiskun vaara.

Ennen varastointia: Poista vaihtotyökalu.

Varastoi sähkötyökalu ainoastaan laukussa tai pakka- uksessaan.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Käytä aina sähkötyökalua yhdessä käyttösuojakytkimen (*) (PRCD) kanssa. Tarkista aina ennen työn aloittamista käyttösuojakytkimen (*) (PRCD) asianmukainen toiminta (katso sivu 102).

Värinä- ja melupäästöarvot

Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja niitä voidaan käyttää sähkötyökalujen välisissä vertailussa. Ne sopivat myös värähtely- ja melupäästöarvojen alustavaan arviointiin.

Mainitut värähtely- ja melupäästöarvot vastaavat sähkötyökalun pääasiallista käyttöä.

Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huollolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poi-keta ilmoitetuista. Tämä saattaa kasvattaa koko työaika-jakson värähtely- ja melurasitusta huomattavasti.

Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.

Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.

Työstöohjeita.

Jäähdytysnesteenä saa käyttää pelkästään jäähdyttävää ja voitelevaa emulsiota (öliy ja vesi).

Ota huomioon jäähdytysnesteen valmistajan antamat ohjeet.

On katsottava, että magneettisen jalan kiinnityspinta on tasainen ja puhdas eikä siinä ole jäätä. Poista maali- ja pakkelikerrokset ja muu ylimääräinen materiaali. Katso, ettei magneettijalan ja sen kiinnityspinnan väliin jää ilmavälystä. Ilmavälys vähentää magneettista pitovoimaa.

Tätä konetta ei saa käyttää kuumilla pinnoilla, koska silloin magneetin pito heikkenee pysyvästi.

Porausprosessi

1. Kohdista kone asetuspintaan.
2. Käynnistä Magneetti.
3. Varmista koneen kiinnitys sidontavyöllä.
4. Käynnistä poraus.

Jos kone jo kytketyllä magneetilla asetetaan asetuspintaan vika tunnistetaan, eikä moottoria voida käynnistää. Tässä tapauksessa kone täytyy kytkeä irti käyttöjännitteestä.

Menettelytapa jumissa olevien vaihtotyökalujen kanssa

1. Kytke kone pois päältä.
2. Irrota kone käyttöjännitteestä.
3. Poista lastut lastukoukulla.
4. Anna vaihtotyökalun jäähtyä.
5. Vapauta ja irrota puristukseen jäänyt vaihtotyökalu sopivalla työkalulla, esim. pihdeillä.

Jatkokäyttöön saa käyttää ainoastaan vaurioimattomia vaihtotyökaluja.

Käytä aina apuna magneettijalkaa ja katso, että magneetin pito on riittävä:

-Kun vihreä painike käyttökentässä palaa pysyvästi, magneetin pitovoima on mahdollisesti riittävä ja konetta voidaan käyttää normaalisyötöllä.
- Jos Magneetti-painikkeen valo vilkkuu, magneetin pitovoima ei enää ehkä riitä, jolloin konetta saa käyttää vain pienemmällä syöttövoimalla.

Kun työstetään ei magnetisoituvia materiaaleja, apuna on käytettävä sopivia FEIN-kiinnityslaitteita (lisätarvike) kuten tyhjiölevy tai putkenporauslaite tms. Muista nou-dattaa ko. apulaitteiden käyttöohjeita.

Jos teräksen materiaalivahvuus on alle 12 mm, työkappale on vahvistettava ylimääräisellä teräslevyllä, jotta magneetin pito on taattu.

Magneettijalkaa valvotaan virrantunnistimen välityksellä. Jos magneettijalka on vioittunut, moottori ei käynnisty. Ylikuormituksella moottori sammuu automaattisesti, minkä jälkeen se on käynnistettävä uudelleen.

Työkappaletta ei pidä syöttää liialla voimalla, vaan aina sopivasti. Jos käytetään liikaa voimaa, vaihtotyökalu voi murtua ja magneetin pito kadota.

Jos virta katkeaa moottorin käydessä, turvakytkentäpiiri estää sen jälkeen koneen käynnistymisen itsestään, kun kone taas saa virtaa. Moottori on silloin käynnistettävä uudelleen.

Viimeisin asetettu kierrosluku tallentuu automaattisesti (Memory Function). Sähkötyökalun käynnistämiseksi viimeksi asetetulla kierrosluvulla painat painiketta, jossa on tunnusmerkki ja painat sitten painiketta, jossa on tunnusmerkki.

Moottoria ei pidä sammuttaa porauksen aikana.

Moottorin on oltava käynnissä, kun keernapora nostetaan irti reiästä.

Jos keernapora on juuttunut kiinni reikään, sammuta moottori ja irrota pora varovasti vastapäivään kiertäen.

Aina porauskerran päätteeksi on lastut ja muu roska poistettava koneesta.

Älä tartu lastuihin paljain käsin. Käytä aina lastukoukkua (6 42 98 160 40 0).

Palovammojen vaara. Magneetin pinta saattaa lämmetä erittäin kuumaksi. Magneettiin ei pidä koskea paljain käsin.

Varo, etteivät poran leikkauspinnat vioitu poranterää vaihdettaessa.

Kun kerrosmateriaalia porataan keernaporalla, siitä on poistettava lastujäte ja keskiöpala kunkin kerroksen porauksen jälkeen.

Kierteitä leikattaessa on karan säätöön käytettävä aina pelkästään toimitukseen kuuluvaa T-avainta tai kuusiokoloavainta.

Porakonetta ei saa käyttää, jos sen jäähdytysnestejärjestelmä ei toimi. Tarkasta aina ennen käyttöä järjestelmän tiiviys ja letkujen kunto (repeämät tms.). Varo ettei vet- tä pääse sähköisiin osiin.

Vikailmoitus/Magneetti-painikkeen toiminta	Merkitys Apukeino
Näytössä vihreä valo Magneetin pito ehkä riittävä. –
Näytössä vilkkuva vihreä valo	Magneetin pito ei ehkä enää riitä. Kun työstetään terästä, jonka vahvuus on alle 12 mm, on tukena käytettävä toista teräslevyä, jotta taataan magneettinen pito.
Näytössä punainen valo 1 sekunnin ajan	–Liiketunnistin on reagoinut–Ylikuormituskatkaisu on reagoinut–Väärä verkkojännite	Kun vika on korjattu, koneen voi käynnis-tää uudelleen.
Näytössä jatkuva punainen valo	–Väärä verkkojännite/-taajuus–Painike on juuttunut käynnistysvai-heessa	Kun vika on korjattu, koneen voi käynnis-tää uudelleen.Mikäli sama vika ilmenee toistuvasti, pyy-dämme lähettämään huollettavaksi FEIN-jälleenmyyjälle.
Näytössä vilkkuu punainen valo	Kone on epäkunnossa. Lähetä kone korjattavaksi FEIN-jälleen-myyjälle.

Käyttösuojakytkin (\*) PRCD (ks. sivu 8)

Käyttösuojakytkin PRCD on tarkoitettu varta vasten sinun suojaksi. Älä käytä käyttösuojakytkintä tuotteen käynnistykseen tai sammuttamiseen.

Jos käyttösuojakytkin on vaurioitunut esim. kosketuksesta veden kanssa, sitä ei enää tulisi käyttää.

Käyttösuojakytkin on välttämätön, se toimii käyttäjän suojana sähköiskua vastaan. Käyttösuojakytkimen näyttö on aktiivinen virheettömässä käytössä.

Tarkista käyttösuojakytkimen toimintakyky ennen työn aloittamista.

1. Liitä käyttösuojakytkimen pistoke pistorasiaan.
2. Paina RESET-painiketta. Käyttösuojakytkimen näyttö on aktiivinen.
3. Irrota pistoke verkkopistorasiasta. Käyttösuojakytkimen näyttö muuttuu inaktiiviseksi.

4. Toista vaiheet 1 ja 2.

5. Paina TEST-painiketta. Käyttösuojakytkimen näyttö muuttuu inaktiiviseksi. Jos näyttö pysyy aktiivisena, ei tuotetta saa ottaa käyttöön. Ota tässä tapauksessa yhteyttä FEIN- huoltoon osoitteessa www.fein.com.

6. Paina RESET-painiketta. Näytön ollessa aktiivinen tuotteen saa käynnistää.

Älä käytä käyttösuojakytkintä sähkötyökalun käynnistykseen tai sammuttamiseen.

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyöka-

lun suojaeristykselle. Sähkötyökalu on hyvä puhdistaa sisältä sen ilmanvaihtoaukkojen kautta puhtaaksi pölystä kuivaa ja öljytöntä paineilmaa käyttäen.

Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.

Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee se korvata uudella esivalmistetulla liitäntäjohdolla, jossa on käyttösuojakytkin (*) PRCD. Sen saa FEIN-asiakaspalvelusta.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Ota FEIN asiakaspalveluun yhteyttä, jos sinulla on korjausta vaativia FEIN sähkötyökaluja tai tarvikkeita.

Osoitteen löydät Internetistä osoitteesta www.fein.com.

Magneettijalan kulumisen tunnistaminen

Sähkötyökalun siirtäminen asennuspinnassa aiheuttaa magneettijalan kulumista. Tällöin saattaa muodostua ilmarakoja magneettijalan ja asennuspinnan väliin, mikä saattaa pienentää magneetin pitovoimaa. Tarkistusta varten magneettijalka on varustettu syvennyksellä. Tarkista kuluminen ennen sähkötyökalun jokaista käyttöä. Jos jokin näistä syvennyksistä ei enää ole täysin tunnistettavissa, on magneettijalka vaihdettava uuteen (katso sivu 8). Ota tässä tapauksessa yhteyttä FEIN huoltoon osoitteessa www.fein.com.

Kuluvat osat: Vaihtotyökalut, magneettijalka.

Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Käytä varaosina vain alkuperäisosia.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Vaihtotyökalut, jäähdytysainesäiliö, lasturitilä

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
