| Producttype | Magnetische boormachine |
| Merk | Fein |
| Model | KBC 36 MAGFORCE |
| Beoogd gebruik | Boren met gatenfrezen en spiralboren, tappen, kotteren van magnetische materialen |
| Maximale boordiameter (staal tot 400 N/mm²) | 36 mm |
| Tapcapaciteit | Ja (metrische draad) |
| Kottercapaciteit | Ja |
| Voeding | 230 V AC |
| Frequentie | 50 Hz |
| Elektrische bescherming | Ingebouwde PRCD differentieelschakelaar |
| Magnetische kracht | Permanente magneet met elektronische bewaking (stroomsensor) |
| Koelsysteem | Waterige smeermiddel (olie/water mengsel) |
| Geschikte materialen | Staal en andere magnetische materialen (minimale dikte 12 mm aanbevolen) |
| Onderhoud en reiniging | Reinig de ventilatieopeningen met niet-metalen gereedschap; vervang versleten stickers |
| Slijtdelen | Insteekgereedschap, elektromagnetische zool |
| Garantie | Volgens wettelijke voorschriften en garantieverklaring van de fabrikant |
| Conformiteit | CE en UKCA (afhankelijk van de markt) |
| Toegestane omgevingstemperatuur | Tot 40 °C (schatting) |
Veelgestelde vragen - KBC 36 MAGFORCE Fein
Gebruikersvragen over KBC 36 MAGFORCE Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding KBC 36 MAGFORCE - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. KBC 36 MAGFORCE van het merk Fein.

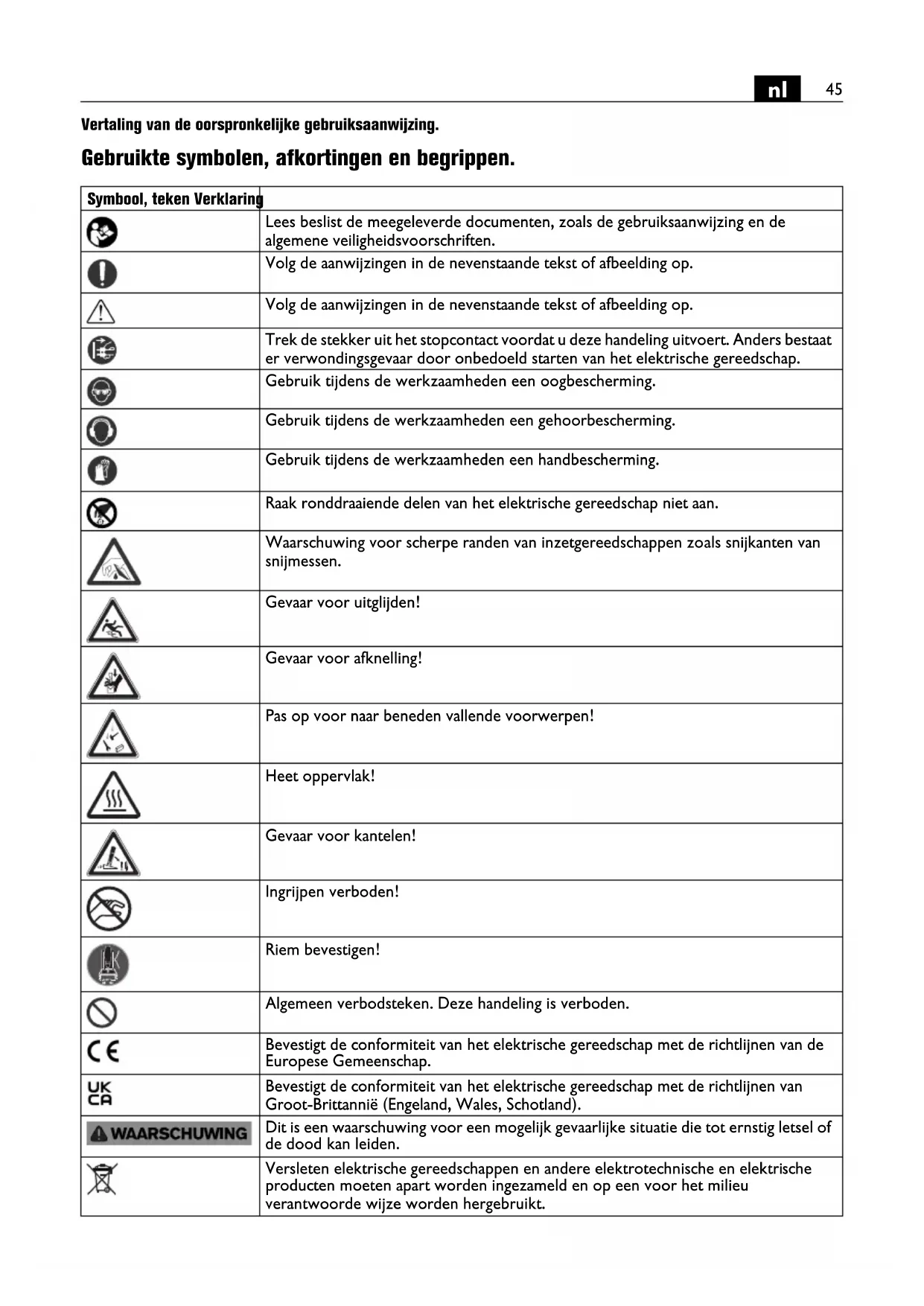

GEBRUIKSAANWIJZING KBC 36 MAGFORCE Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.
Gebruikte symbolen, afkortingen en begrippen.
| Symbool, teken Verklaring | |
 | Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. |
 | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. |
 | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. |
 | Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. |
 | Gebruik tijdens de werkzaamheden een oogbescherming. |
 | Gebruik tijdens de werkzaamheden een gehoorbescherming. |
 | Gebruik tijdens de werkzaamheden een handbescherming. |
 | Raak ronddraaiende delen van het elektrische gereedschap niet aan. |
 | Waarschuwing voor scherpe randen van inzetgereedschappen zoals snijkanten van snijmessen. |
 | Gevaar voor uitglijden! |
 | Gevaar voor afknelling! |
 | Pas op voor naar beneden vallende voorwerpen! |
 | Heet oppervlak! |
 | Gevaar voor kantelen! |
 | Ingrijpen verboden! |
 | Riem bevestigen! |
 | Algemeen verbodsteken. Deze handeling is verboden. |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). |
| [CCWS] WAARSCHUWING | Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. |
 | Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. |
WAARSCHUWING
| Symbool, teken Verklaring | |
 | Duidt recyclebare verpakkingen en producten aan die apart ingezameld en afgevoerd moeten worden. |
| [8SH0] | Veiligheidsaarding |
 | Schroefdraadboor |
| [YOK6] | Staal |
 | Laag toerental |
 | Hoog toerental |
 | Extra informatie. |
 | zie het gedeelte „Aanwijzingen voor de bediening.” |
 | Magnetische vasthoudkracht voldoende |
 | Magnetische vasthoudkracht onvoldoende |
 | Vloeistoftoevoer geopend. |
 | Inschakelen |
 | Uitschakelen |
 | Geldt alleen voor China:De duur van de milieubescherming bij normaal gebruik van het product bedraagt 10 jaar. |
 | Boormotor starten. Draairichting rechts |
 | Boormotor starten in tastbedrijf. Draairichting links |
 | Toerental trapsgewijs verminderen |
 | Toerental trapsgewijs verhogen |
 | Motor stoppen |
 | Magneet in- en uitschakelen |
 | De schakelaar voor persoonlijke veiligheid (*) PRCD is ingeschakeld, de indicatie is actief. |
 | De schakelaar voor persoonlijke veiligheid (*) PRCD is uitgeschakeld, de indicatie is niet actief. |
| (*) De PRCD-veiligheidss | schakelaar kan aanwezig zijn op grond van nationale arbeidsveiligheidsbepalingen of wettelijke regelingen in het land waar het product op de markt wordt gebracht. |
| (**) Kan cijfers of letters | bevatten |
| (Ax - Zx) Aanduiding voor interne doeleinden | |
| Teken Eenheid internationaal Verklaring | ||
| P_1 | W Opgenomen vermogen | |
| P_2 | W Afgegeven vermogen | |
| n_OR | /min, min ^-1 , rpm, r/min Onbelast toerental (rechtsdraaien) | |
| n_OL | /min, min ^-1 , rpm, r/min Onbelast toerental (linksdraaien) | |
| in | inch Maat | |
| UV Meetspanning | ||
| fHz Frequentie | ||
| M... | mm Maat, metrische schroefdraad | |
| ∅ mm Diameter van een rond deel | ||
| HM mm Max. boordiameter in staal tot 400 N/mm | hardmetaal (kernboor) | 2_ |
| HSS mm Max. boordiameter in staal tot 400 N/mm | sneldraaistaal (kernboor) | 2_ |
| HSS mm Max. boordiameter in staal tot 400 N/mm | sneldraaistaal (spiraalboor) | 2_ |
| mm Max. opnamevermogen van boorhouder | ||
| mm Diameter verzinken | ||
| kg Gewicht volgens EPTA-Procedure 01 | ||
| T_a | °C Toegestane omgevingstemperatuur | |
| L_pA | dB(A) | Geluidsdrukniveau |
| L_wA | dB(A) | Geluidsvermogenniveau |
| L_pCpeak | dB Piekgeluidsdrukniveau | |
| K... | Onzekerheid | |
| α | m/s2 | Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) |
| a_h | m/s2 | Gemiddelde trillingswaarde (kernboren) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uw veiligheid.
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde
„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.
Neem ook de geldende nationale arbeidsveiligheidsregels in acht.
Bestemming van het elektrische gereedschap:
Kernboormachine voor het boren met kernboren en volle boren met een maximumdiameter van 36 mm, voor het verzinken en schroefdraadsnijden op materialen met magnetiseerbaar oppervlak voor professioneel gebruik met de door FEIN voor het product toegelaten inzetgereedschappen en toebehoren (zie www.fein.com) in een tegen weersinvloeden beschermde omgeving.
De draaggreep dient voor het verplaatsen van de machine.
In een omgeving met storingen is een verminderde kwaliteit van de werking mogelijk, zoals tijdelijke uitval, tijdelijk vermindering van functie of van beoogde prestaties. Voor het herstel daarvan is een ingreep van de bediener vereist.
Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.
Neem daarbij de gebruiksaanwijzing en de nationale voorschriften voor de installatie en het gebruik van de wisselstroomgenerator in acht.
WAARSCHUWING
Het is verboden het elektrische gereedschap te gebrui-
ken op stroomgeneratoren waarvan de nullastspanning hoger is dan de spanningswaarde die op het kenplaatje van het elektrische gereedschap staat aangegeven.
Te voorziene verkeerde toepassing.
Om het product veilig te kunnen gebruiken en misbruik uit te sluiten, is het volgende verboden:
-eigenmachtige ombouw
-oneigenlijk gebruik
-het negeren van de bedieningsvoorschriften
-verplaatsen aan de kabel
-Gebruik van boren met een diameter groter dan 36 mm.
-Boren in niet-magnetiseerbare materialen.
-geautomatiseerd industrieel langdurig gebruik
-overschrijding van het gebruik volgens de plaatselijke arbeidsveiligheidsvoorschriften
-Boren van series boorgaten op plaatsen met weinig ruimte vanwege onvoldoende luchttoevoer.
-Afdekken of afplakken van de ventilatieopeningen.
-Bevestiging van de kernboormachine met lijmklemmen of iets dergelijks aan de behuizing.
Veiligheidsvoorschriften.
Voer tijdens boorwerkzaamheden met vloeistof de vloeistof af van de plaats waar u werkt of gebruik een opvangvoorziening voor vloeistoffen. Met dergelijke voorzorgsmaatregelen houdt u de werkomgeving droog en beperkt u het risico van een elektrische schok.
Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het snijdende inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken.
Contact van snijdend inzetgereedschap met een spanningvoerende leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.
Draag tijdens het boren een gehoorbescherming. De invloed van lawaai kan gehoorverlies tot gevolg hebben.
Als het inzetgereedschap blokkeert, duwt u niet verder en schakelt u het elektrische gereedschap uit. Controleer de reden van het vastklemmen en maak de oorzaak ongedaan.
Controleer voordat u een in het werkstuk stekende kernboormachine opnieuw inschakelt of het inzetgereedschap vrij draait. Als het inzetgereedschap vastklemt, draait het mogelijk niet. Dit kan leiden tot overbelasting van het gereedschap of loslaten van de kernboormachine uit het werkstuk.
Bij bevestiging van de boorstandaard op het werkstuk met een vacuïmplaat dient u erop te letten dat het oppervlak glad, schoon en niet poreus is. Bevestig de boorstandaard niet op gelamineerde oppervlakken zoals tegels en coatings van combinatiemateriaal. Als het oppervlak van het werkstuk niet glad, vlak of voldoende bevestigd is, kan de vacuïmplaat van het werkstuk losraken.
Controleer vóór en tijdens de boorwerkzaamheden dat de onderdruk voldoende is. Is de onderdruk niet voldoende, kan de vacuümplaat van het werkstuk losraken.
Nooit boven het hoofd boren of in de wand boren als de machine alleen met de vacuümplaat bevestigd is. Bij verlies van het vacuum raakt de vacuümplaat los van het werkstuk.
Zorg er bij het boren door wanden of plafonds voor dat personen en werkomgeving aan de andere zijde beschermd zijn. De boorkroon kan het boorgat verla- ten en de boorkern kan aan de andere kant naar buiten vallen.
Gebruik dit gereedschap niet voor boorwerkzaamheden boven het hoofd met vloeistoftoevoer. Het binnendringen van vloeistof in het elektrische gereedschap vergroot het risico van een elektrische schok.
Laat de kabelbeschermslang bij beschadiging onmiddellijk vervangen. Een defecte kabelbeschermslang kan tot oververhitting van de machine leiden.
Bijzondere veiligheidsvoorschriften.
Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheidsbril. Gebruik een gehoorbescherming. De veiligheidsbril moet geschikt zijn om bij verschillende werkzaamheden weggeslingerde deeltjes af te weren. Een langdurig hoge geluidsbelasting kan tot gehoorverlies leiden.
Raak de scherpe randen van de kernboor niet aan. Er bestaat verwondingsgevaar.
Om letsel te voorkomen, controleert u voor het begin van de werkzaamheden de kernboormachine. Gebruik alleen onbeschadigde, niet vervormde kernboren.
Beschadigde of vervormde kernboren kunnen ernstig letsel veroorzaken.
Voor de eerste ingebruikneming: Monteer het spanen-rooster op de machine.
Zet de machine altijd vast met de meegeleverde spanriem. Vooral op hellende of oneffen oppervlakken bestaat het risico van kantelen met machines die niet zijn vastgezet.
Let bij werkzaamheden boven het hoofd op naar beneden vallende voorwerpen zoals boorkernen en spanen.
Controleer de spanriem vóór elk gebruik op beschadigingen zoals scheuren, insnijdingen, inkepingen of breuken in de riem, duidelijke tekenen van slijtage of corrosie van de eindstukken en spanelementen, en ook op een ontbrekend of onleesbaar etiket. Vervang de spanriem bij optredende gebreken onmiddellijk.
Gebruik het koelmiddelreservoir niet tijdens werkzaamheden aan verticale bouwelementen of werkzaamheden boven het hoofd. Gebruik in deze gevallen een koelmiddelspray. Door vloeistoffen die in het elektrische gereedschap binnendringen ontstaat het gevaar van een elektrische schok.
Voorkom aanraking met de boorkern, die automatisch door de centreerstift wordt uitgestoten bij het afsluiten van de boring. Het contact met de hete of naar beneden vallende kern kan tot verwondingen leiden.
Gebruik het elektrische gereedschap alleen als het aangesloten is op een volgens de voorschriften geaard stopcontact. Gebruik alleen onbeschadigde aansluitkabels en geaarde verlengkabels die regelmatig worden nagezien. Een niet doorgaande aardleiding kan tot een elektrische schok leiden.
Houd altijd uw handen, kleding enz. uit de buurt van draaiende spanen om letsel te voorkomen. De spanen kunnen letsel veroorzaken. Gebruik altijd het spanen-rooster.
Probeer niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken.
Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.
Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar.
Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend.
Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok.
Overbelast het elektrische gereedschap en de opbergkoffer niet en gebruik deze niet als ladder of steiger.
Overbelasting of staan op het elektrische gereedschap of de opbergkoffer kan ertoe leiden dat het zwaartepunt van het elektrische gereedschap of de opbergkoffer naar boven verplaatst wordt en het gereedschap of de opbergkoffer omvalt.
Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.
Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.
Voor het opbergen: Verwijder het inzetgereedschap.
Bewaar het elektrische gereedschap alleen in de koffer of in de verpakking.
Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.
Gebruik altijd het elektrische gereedschap samen met een PRCD-veiligheidsschakelaar (*). Controleer altijd voor het begin van de werkzaamheden de PRCD-veiligheidsschakelaar (*) op juiste werking (zie pagina 51).
Emissiewaarden voor trillingen en geluid
De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen te vergelijken. Zij zijn ook geschikt voor een voorlopige beoordeling van de blootstelling aan trillingen en lawaai.
De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap.
Indien het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud, kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen. Voor een nauwkeurige schatting van de blootstelling aan trillingen en geluid moet ook rekening worden gehouden met de tijden dat het apparaat is uitgeschakeld of draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen.
Stel aanvullende veiligheidsmaatregelen in om de bediener te beschermen tegen de effecten van trillingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Bedieningsvoorschriften.
Gebruik als koelmiddel uitsluitend koelsmeeremulsie (olie in het water).
Neem de aanwijzingen van de fabrikant van het koel-middel in acht.
Let erop dat het opstellingsoppervlak voor de magneetvoet vlak, schoon en vrij van roest en ijs is. Verwijder, lak, plamuur en andere materialen. Voorkom een lege tussenruimte tussen magneetvoet en opstellingsoppervlak. Door de tussenruimte is de magnetische vast-houdkracht minder.
Gebruik deze machine niet op hete oppervlakken.
Anders kan de magneetvasthoudkracht voor lange tijd minder worden.
Boren
- Plaats de machine op de opstelplaats.
- Schakel de magneet in.
- Borg de machine met een sjorriem.
- Begin met boren.
Wanneer de machine met reeds ingeschakelde magneet op de opstelplaats wordt neergezet, wordt een fout herkend en kan de motor niet worden gestart. In dit geval moet de verbinding tussen de machine en de spanningsvoorziening worden onderbroken.
Handelwijze bij vastgeklemde inzetgereedschappen
- Schakel de machine uit.
- Verbreek de verbinding van de machine met de spanningsvoorziening.
- Verwijder de spanen met een spanenhaak.
- Laat het inzetgereedschap afkoelen.
- Maak het vastgeklemde inzetgereedschap los en demonteer het met een geschikt gereedschap, bijv. een tang.
Gebruik alleen onbeschadigde inzetgereedschappen.
Gebruik bij werkzaamheden altijd de magneetvoet en let erop dat de magnetische vasthoudkracht voldoende is:
-Brandt de groene toets in het bedieningsveld permanent, is de magnetische vasthoudkracht eventueel voldoende en kan de machine met normale aandrukkracht gebruikt worden.
- Knippert de toets Magneet van het bedieningsveld, is de magnetische vasthoudkracht eventueel onvoldoende en moet de machine met gereduceerde aandrukkracht worden gebruikt.
Bij werkzaamheden aan niet-magnetiseerbare materialen moeten geschikte, als toebehoren verkrijgbare FEIN-bevestigingsvoorzieningen zoals een vacuumplaat of pijpboorvoorziening worden gebruikt. Neem daarvoor de desbetreffende gebruiksaanwijzingen in acht.
Bij werkzaamheden aan staalmateriaal met een materiaaldikte van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt.
De magneetvoet wordt door een stroomsensor bewaakt. Als de magneetvoet defect is, loopt de motor niet.
Bij overbelasting stopt de motor zelfstandig en moet deze opnieuw worden gestart.
Gebruik alleen de beslist noodzakelijke voorwaartse kracht. Te hoge voorwaartse krachten kunnen leiden tot breuk van het inzetgereedschap en tot verlies van de magnetische vasthoudkracht.
Als de stroomtoevoer wordt onderbroken terwijl de motor loopt, voorkomt een veiligheidsschakeling het automatisch opnieuw starten van de motor. Schakel de motor opnieuw in.
Het laatst ingestelde toerental wordt automatisch opgeslagen (Memory Function). Als u het elektrische gereedschap met het laatst ingesteld toerental wilt starten, bedient u de toets met het symbool en houdt u deze vast. Druk vervolgens op de toets met het symbool.
Stop de boormotor tijdens het boren niet.
Trek de kernboor alleen terwijl de motor loopt uit het- boorgat.
Stop de boormotor en draai de kernboor tegen de wijzers van de klok in voorzichtig naar buiten, in het gevaldat de kernboor in het materiaal blijft steken.
Verwijder na elke boorbewerking de spanen en de uitgeboorde kern.
Raak de spanen niet met uw blote hand aan. Gebruik altijd een spanenhaak (6 42 98 160 40 0).
Verbrandingsgevaar! Het oppervlak van de magneet kan hoge temperaturen bereiken. Raak de magneet niet met uw blote hand aan.
Beschadig bij het vervangen van de boor de snijkanten niet.
Verwijder bij het kernboren van gelaagd materiaal na elke doorboorde laag de kern en de spanen.
Gebruik bij het schroefdraadsnijden voor het verstellen van de uitgaande as alleen de meegeleverde T-sleutel of inbussleutel.
Gebruik de kernboormachine niet met een defect koelmiddelsysteem. Controleer voor elk gebruik de dichtheid en of er scheuren in de slangen zitten. Voorkom dat er vloeistof in elektrische delen binnendringt.
| Foutmelding/ gedrag magneettoets | Betekenis Oplossing | |
| Indicatie groen verlicht Magneetvasthoudkracht eventueel voldoende. | - | |
| Indicatie knippert groen Magnetische vasthoudkracht eventueel onvoldoende. | Bij werkzaamheden aan staalmateriaal met een materiaaldikte van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt. | |
| Indicatie 1 seconde lang rood verlicht | -Bewegingssensor is geactiveerd-Uitschakeling bij overbelasting is geactiveerd-Verkeerde netspanning | Na het verhelpen van de fout kan de machine weer worden ingeschakeld. |
| Indicatie continu rood verlicht | -Verkeerde netspanning of netfrequentie-Toets is bij het inschakelen geblokkeerd | Na het verhelpen van de fout kan de machine weer worden ingeschakeld.Treedt de fout vaker op, stuur de machine dan naar de FEIN-klantenservice. |
| Indicatie knippert continu rood | Machine is defect. Zend de machine naar de FEIN-klantenservice. | |
PRCD-veiligheidsschakelaar (\*) (zie pagina 8)
De schakelaar voor persoonlijke veiligheid PRCD is speciaal voor uw veiligheid bedoeld. Gebruik de schakelaar voor persoonlijke veiligheid niet voor het in- en uitschakelen van het product.
Gebruik de schakelaar voor persoonlijke veiligheid niet meer als deze beschadigd is, bijvoorbeeld door contact met water.
De schakelaar voor persoonlijke veiligheid is absoluut noodzakelijk en dient ter bescherming van de bediener tegen een elektrische schok. Bij correcte werking is de indicatie op de schakelaar voor persoonlijke veiligheid actief.
Controleer vóór het begin van de werkzaamheden de juiste werking van de PRCD-schakelaar:
- Steek de stekker van de PRCD-schakelaar in de netcontactdoos.
- Druk op de RESET-toets. De indicatie op de schakelaar voor persoonlijke veiligheid is actief.
- Trek de stekker uit het stopcontact. De indicatie op de schakelaar voor persoonlijke veiligheid is niet meer actief.
- Herhaal de stappen 1. en 2.
- Druk op de TEST-toets. De indicatie op de schakelaar voor persoonlijke veiligheid is niet meer actief. Neem het product niet in gebruik wanneer de indicatie actief blijft. Neem in dit geval contact op met de service van FEIN via www.fein.com.
- Druk op de RESET-toets. Bij een actieve indicatie mag het product ingeschakeld worden.
Gebruik de PRCD-schakelaar niet voor het in- en uit- schakelen van het elektrische gereedschap.
Onderhoud en klantenservice.
Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-
komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas het inwendige van het elektrische gereedschap door de ventilatieopeningen met droge en olievrije perslucht uit.
Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.
Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door een speciaal daarvoor bedoelde aansluitkabel met PRCD-veiligheidsschakelaar (*). Deze is verkrijgbaar bij de FEIN-klantenservice.
Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.
Neem in het geval van te repareren FEIN elektrische gereedschappen en toebehoren contact op met de FEIN klantenservice. Het adres vindt u op www.fein.com.
Slijtageherkenning aan de magneetvoet
Verschuiven van het elektrische gereedschap op het opstelvlak veroorzaakt slijtage aan de magneetvoet.
Daardoor kan speling ontstaan tussen de magneetvoet en het opstelvlak en kan de vasthoudkracht van de magneet verminderd worden. Ter controle is de magneetvoet voorzien van uitsparingen. Controleer de slijtage vóór elk gebruik van het elektrische gereedschap.
Wanneer een van deze uitsparingen niet meer volledig zichtbaar is, moet de magneetvoet vervangen worden (zie pagina 8). Neem in dit geval contact op met de service van Fein via www.fein.com.
Slijtagedelen: Inzetgereedschappen, magneetvoet.
De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.
Gebruik alleen originele vervangingsonderdelen.
De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen, koelmiddelreservoir, spanen-rooster
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
