KBC 36 MAGFORCE - Trapano Fein - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo KBC 36 MAGFORCE Fein in formato PDF.
| Tipo di prodotto | Trapano magnetico |
| Marca | Fein |
| Modello | KBC 36 MAGFORCE |
| Uso previsto | Foratura con frese a carotare e punte elicoidali, maschiatura, lamatura di materiali magnetici |
| Diametro di foratura max. (acciaio fino a 400 N/mm²) | 36 mm |
| Capacità di maschiatura | Sì (filettatura metrica) |
| Capacità di lamatura | Sì |
| Alimentazione elettrica | 230 V CA |
| Frequenza | 50 Hz |
| Protezione elettrica | Interruttore differenziale PRCD integrato |
| Forza magnetica | Magnete permanente con controllo elettronico (sensore di corrente) |
| Sistema di raffreddamento | Lubrificante acquoso (miscela olio/acqua) |
| Materiali compatibili | Acciaio e altri materiali magnetici (spessore min. 12 mm consigliato) |
| Manutenzione e pulizia | Pulire le feritoie di ventilazione con utensili non metallici; sostituire gli adesivi usurati |
| Parti di usura | Utensili di inserimento, piastra elettromagnetica |
| Garanzia | Secondo normativa legale e dichiarazione di garanzia del produttore |
| Conformità | CE e UKCA (a seconda del mercato) |
| Temperatura ambiente ammissibile | Fino a 40 °C (stima) |
Domande frequenti - KBC 36 MAGFORCE Fein
Domande degli utenti su KBC 36 MAGFORCE Fein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale KBC 36 MAGFORCE - Fein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KBC 36 MAGFORCE del marchio Fein.

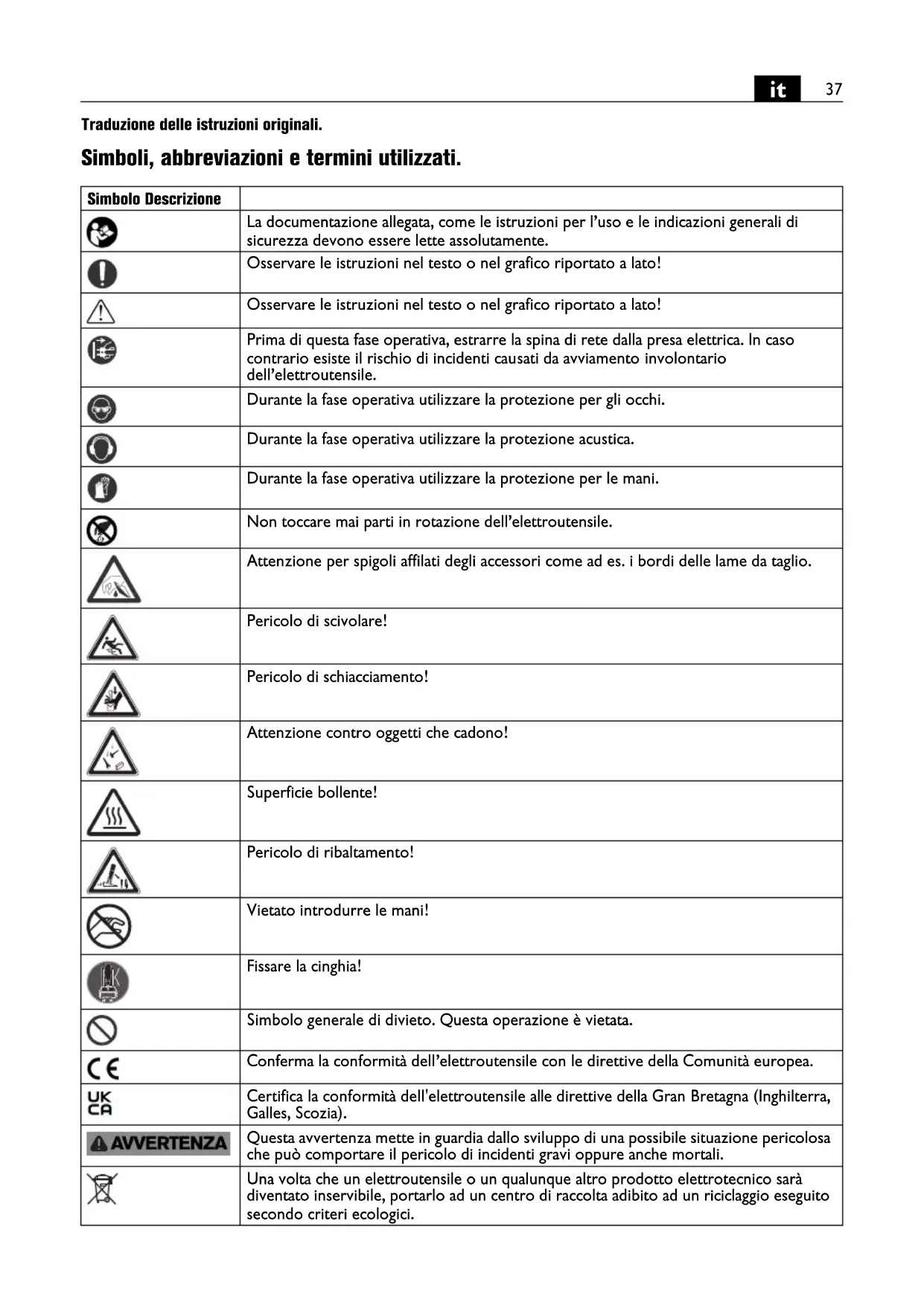

MANUALE UTENTE KBC 36 MAGFORCE Fein
Traduzione delle istruzioni originali.
Simboli, abbreviazioni e termini utilizzati.
| Simbolo Descrizione | |
 | La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! |
 | Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. |
 | Durante la fase operativa utilizzare la protezione per gli occhi. |
 | Durante la fase operativa utilizzare la protezione acustica. |
 | Durante la fase operativa utilizzare la protezione per le mani. |
 | Non toccare mai parti in rotazione dell’elettroutensile. |
 | Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio. |
 | Pericolo di scivolare! |
 | Pericolo di schiacciamento! |
 | Attenzione contro oggetti che cadono! |
 | Superficie bollente! |
 | Pericolo di ribaltamento! |
 | Vietato introdurre le mani! |
 | Fissare la cinghia! |
 | Simbolo generale di divieto. Questa operazione è vietata. |
 | Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. |
 | Certifica la conformità dell’elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). |
| [5HKS] | Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. |
 | Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. |
 | Contrassegna imballi e prodotti riciclabili che devono essere raccolti e smaltiti separatamente. |
| [0844] | Messa a terra di protezione |
| [83C] | Maschio per filettare |
| [25A0] | Acciaio |
 | Numero di giri minimo |
 | Numero di giri massimo |
 | Informazione supplementare. |
 | vedi paragrafo «Istruzioni per l’uso.» |
 | Forza di tenuta magnetica sufficiente |
 | Forza di tenuta magnetica non sufficiente |
 | Alimentazione liquido aperta. |
 | Accensione |
 | Spegnimento |
 | Valido solamente per Cina:La durata della protezione dell'ambiente con impiego normale del prodotto è di 10 anni. |
 | Avviare l’unità motrice. Senso di rotazione verso destra |
 | Avviare l’unità motrice in funzionamento con tasto. Senso di rotazione verso sinistra |
 | Ridurre gradatamente il numero di giri |
 | Aumentare gradualmente il numero di giri |
 | Arrestare il motore |
 | Attivare/disattivare il magnete |
 | L’interruttore di protezione persone (*) PRCD è inserito, l’indicatore è attivo. |
 | L’interruttore di protezione persone (*) PRCD è disinserito, l’indicatore è inattivo. |
| (*) L’interruttore di protezione persone (PRCD) può essere presente a seguito di leggi nazionali per la protezione antinfortunistica oppure secondo la normativa di legge vigente nel paese dell’impiego della macchina stessa. | |
| (**) può contenere cifre o lettere | |
| (Ax - Zx) Contrassegno per uso interno | |
| Simbolo Unità internazionale Descrizione | ||
| P_1 | W Potenza assorbita nominale | |
| P_2 | W Potenza resa | |
| n_OR | /min, min ^-1 , rpm, r/min Numero di giri a vuoto (Rotazione destrorsa) | |
| n_OL | /min, min ^-1 , rpm, r/min Numero di giri a vuoto (Rotazione sinistrorsa) | |
| in | inch Misura | |
| UV Tensione di taratura | ||
| fHz Frequenza | ||
| M... | mm Misura, filettatura metrica | |
| ∅ mm Diametro di un componente rotondo | ||
| HM mm Diametro di foratura max. su acciaio fino a | 400 N/mm ^2 - acciaio duro (fresa a corona) | |
| HSS mm Diametro di foratura max. su acciaio fino a | 400 N/mm ^2 - acciaio rapido (fresa a corona) | |
| HSS mm Diametro di foratura max. su acciaio fino a | 400 N/mm ^2 - acciaio rapido (punta elicoidale) | |
| mm Max. diametro di foratura del mandrino | ||
| mm Diametro svasatore | ||
| kg | Peso conforme alla EPTA-Procedure 01 | |
| T_a | °C | Temperatura ambiente ammessa |
| L_pA | dB(A) | Livello di pressione acustica |
| L_wA | dB(A) | Livello di potenza acustica |
| L_pCpeak | dB Livello di pressione acustica | picco |
| K... | Non determinato | |
| a | m/s ^2 | Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni) |
| a_h | m/s ^2 | valore medio di oscillazioni (foratura con frese a corona) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unità di base ed unità derivanti dal sistema unità internazionale SI. | |
Per la Vostra sicurezza.
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni operative.
In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le «Indica-
zioni generali di sicurezza» allegate (numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elet-troutensile.
Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.
Utilizzo previsto per l'elettroutensile:
Unità di foratura per forature con frese a corona, forature con punta piena con un diametro massimo di 36 mm, per svasature e maschiature su materiali con superficie magnetizzabile per l'impiego professionale, con inserti ed accessori consigliati dalla FEIN per il prodotto (vedi www.fein.com) in ambiente protetto dagli agenti atmosferici.
L'impugnatura serve per il trasporto della macchina. In ambiente soggetto a fonti di interferenza è possibile una riduzione della qualità d'esercizio come guasto limitato nel tempo, diminuzione del funzionamento oppure del comportamento operativo secondo destinazione di durata limitata nel tempo per la cui eliminazione è necessario un intervento dell'operatore.
Questo elettroutensile è pensato anche per l'impiego su generatori a corrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10 %. In caso di dubbio informarsi relativamente al generatore utilizzato.
Osservare a riguardo le istruzioni per l'uso e le norme nazionali per l'installazione e l'impiego del generatore a corrente alternata.
AVVERTENZA
È vietato far funzionare l'elet-troutensile collegato a generatori di corrente la cui tensione a vuoto supera il valore di tensione indicato sulla targhetta dell'elettroutensile stesso.
Uso scorretto prevedibile.
Per poter mettere in funzione in modo sicuro il prodotto ed evitare usi scorretti è vietato quanto segue:
—trasformazioni arbitrarie
-Impiego improprio
-Mancata osservanza delle istruzioni per l'uso
-Trasporto afferrandolo al cavo
-Impiego con punte con un diametro maggiore di 36 mm.
-Forature in materiali non magnetizzabili.
-Uso industriale continuo automatizzato
—Superamento dell'uso conformemente alle normative locali relative alla sicurezza sul lavoro
-Esecuzione di forature in serie su punti di foratura ristretti a causa di alimentazione dell'aria insufficiente.
-Copertura o chiusura con nastro adesivo delle aperture di ventilazione.
-Fissaggio dell'unità di foratura con morsetti o simili alla carcassa.
Indicazioni di sicurezza.
In caso vengano effettuati lavori di foratura che richiedono l'impiego di liquido, condurre il liquido lontano dal settore operativo o utilizzare un dispositivo di raccolta del liquido stesso. Provvedimenti precauzionali di questo tipo mantengono asciutto il campo operativo e riducono il rischio di una scossa elettrica.
Far funzionare l'elettroutensile tenendolo per l'impu-gnatura isolata qualora si svolgano lavori durante i quali l'utensile da taglio potrebbe venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete.
Il contatto di un utensile da taglio con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'elettroutensile, causando una scossa elettrica.
Durante la foratura indossare una protezione per l'udito. L'azione del rumore può causare la perdita dell'udito.
Se l'elettroutensile è bloccato non esercitare più alcun avanzamento e spegnere l'elettroutensile stesso. Verificare la ragione del bloccaggio ed eliminare la causa per accessori che si bloccano.
Se si desidera avviare di nuovo un'unità di foratura con fresa a corona che si trova nel pezzo in lavorazione, controllare prima dell'accensione se è possibile ruotare liberamente l'accessorio. Se l'accessorio è bloccato, è possibile che lo stesso non giri e questo può causare sovraccarico dell'utensile oppure che l'unità di foratura con fresa a corona si stacchi dal pezzo in lavorazione.
Durante il fissaggio del supporto a colonna sul pezzo in lavorazione tramite la piastra per vuoto prestare attenzione affinché la superficie sia liscia, pulita e non porosa. Non fissare il supporto a colonna su superfici laminate, come ad es. su piastrelle e rivestimenti di materiali compositi. Se la superficie del pezzo in lavorazione non è liscia, piana oppure non sufficientemente stabile è possibile che la piastra per vuoto si stacchi dal pezzo in lavorazione.
Prima e durante la foratura assicurarsi che la depressione sia sufficiente. Se la depressione non dovesse essere sufficiente, la piastra per vuoto può staccarsi dal pezzo in lavorazione.
Non effettuare mai forature sopra la testa e forature verso la parete se la macchina è fissata solamente tramite la piastra per vuoto. In caso di perdita del vuoto la piastra per vuoto si stacca dal pezzo in lavorazione.
Provvedere affinché durante la foratura attraverso pareti o soffitti le persone e il settore operativo dall'altra parte siano protetti. La corona a forare può fuoriuscire attraverso il foro e il materiale di foratura può cadere dall'altra parte.
Non utilizzare questo utensile per lavori sopra la testa con alimentazione di liquido. La penetrazione di liquido nell'elettroutensile aumenta il rischio di una scossa elettrica.
In caso di danneggiamento fare sostituire immediatamente il tubo flessibile di protezione del cavo. Un tubo flessibile di protezione del cavo difettoso può causare surriscaldamento della macchina.
Norme speciali di sicurezza.
Utilizzare l'equipaggiamento di protezione. A seconda dell'applicazione in corso utilizzare la protezione del viso oppure gli occhiali di sicurezza. Portare sempre cuffie di protezione. Gli occhiali di protezione devono essere adatti a proteggere da particelle che nel corso di diversi tipi di lavori possono essere scaraventate per l'aria. Un carico acustico costantemente alto può comportare la perdita dell'udito.
Non toccare i bordi taglienti dell'unità di foratura. Esiste pericolo di lesioni.
Prima dell'inizio dei lavori controllare la fresa a corona per evitare lesioni. Utilizzare esclusivamente frese a corona non danneggiate e non deformate. Frese a corona danneggiate o deformate possono causare lesioni gravi.
Prima della prima messa in funzione: Montare la griglia per trucioli sulla macchina.
Assicurare sempre la macchina con la cinghia di ancoraggio fornita in dotazione. In modo particolare su superfici inclinate o non piane esiste pericolo di ribaltamento in caso di macchine senza dispositivo di fissaggio.
Durante lavori sovratesta prestare attenzione a oggetti che possono cadere, come ad es. carote da foratura e trucioli.
Prima di ogni impiego controllare la cinghia di ancoraggio in merito a danni come strappi, tagli, tacche e rotture sulla cinghia stessa, forti segni di usura e/o corrosione delle parti metalliche terminali e degli elementi di bloccaggio nonché relativamente ad un'etichetta mancante o non più leggibile. In caso di comparsa di difetti sostituire immediatamente la cinghia di ancoraggio.
Effettuare i lavori in posizione verticale oppure sopra la testa senza l'impiego del contenitore per il liquido refrigerante. In questo caso utilizzare uno spray refrigerante. In caso di penetrazione di liquidi nell'elettroutensile esiste il pericolo di una scossa elettrica.
Evitare il contatto con la carota che alla conclusione dell'operazione di lavoro venga espulsa automaticamente dal perno di centraggio. Il contatto con una carota surriscaldata oppure in caduta può provocare seri incidenti.
Utilizzare l'elettroutensile collegandolo solo ed esclusivamente a prese con contatto di terra che corrispondano completamente alle norme vigenti. Utilizzare cavi di collegamento completamente intatti e cavi di prolunga presa con contatto di terra controllati ad intervalli regolari. Un conduttore di protezione interrotto può essere causa di una scossa di corrente elettrica.
Per evitare lesioni tenere sempre lontano dai trucioli rotanti le mani, i vestiti ecc. I trucioli possono causare lesioni. Utilizzare sempre la griglia per trucioli.
Non cercare di rimuovere l'utensile se lo stesso sta ancora ruotando. Questo può causare gravi lesioni.
Fare sempre attenzione a cavi elettrici, tubazioni dell'acqua e del gas posati in maniera non visibile.
Prima di iniziare a lavorare, controllare la zona di operazione utilizzando p. es. un rilevatore di metalli.
Non lavorare alcun materiale contenente magnesio. Esi- ste pericolo di incendio.
Non lavorare alcun CFRP (plastica rinforzata con fibra di carbonio) e alcun materiale contenente amianto. Queste sostanze sono considerate cancerogene.
È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche.
Non sovraccaricare l'elettroutensile oppure la valigetta e non utilizzarli come scala o impalcatura. Il sovraccarico o la salita sull'elettroutensile oppure sulla valigetta può comportare lo spostamento verso l'alto del baricentro dell'elettroutensile o della valigetta con conseguente ribaltamento dello stesso.
Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell'elettroutensile.
Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile.
Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.
Prima del magazzinaggio: Rimuovere l'accessorio.
Riporre l'elettroutensile esclusivamente nella valigetta o nell'imballo.
Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti.
Far funzionare sempre l'elettroutensile insieme a un interruttore di protezione persone (*) PRCD.
Prima dell'inizio dei lavori controllare sempre l'interrut- tore di protezione persone (*) PRCD relativamente al corretto funzionamento (vedi pagina 43).
Valori di emissione oscillazioni e valori di emissione di rumori
I valori di emissione oscillazioni e i valori di emissione di rumori indicati nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 62841 e possono essere utilizzati per confrontare gli elettroutensili. Gli stessi sono idonei anche per una valutazione temporanea della sollecitazione da vibrazioni e dell'inquinamento acustico.
I valori di emissione oscillazioni e valori di emissione di rumori indicati rappresentano gli impieghi principali dell'elettroutensile.
Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, i valori di emissione oscillazioni e valori di emissione di rumori possono differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni e dell'inquinamento acustico bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni e dei rumori come ad es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Istruzioni per l'uso.
Utilizzare esclusivamente come refrigerante un'emulsione lubrorefrigerante (olio in acqua).
Osservare le indicazioni del produttore relativamente al liquido di lubrorefrigerazione.
Prestare attenzione affinché la superficie di appoggio per il piedino magnetico sia piana, pulita, priva di ruggine e di ghiaccio. Rimuovere vernice, strati di stucco ed altri materiali. Evitare un traferro tra il piedino magnetico e la superficie di appoggio. Il traferro riduce la forza di tenuta magnetica.
Non utilizzare questa macchina su superfici bollenti, potrebbe verificarsi una riduzione continua della forza di tenuta magnetica.
Operazione di foratura
-
Posizionare la macchina sulla superficie di appoggio.
-
Accendere il magnete.
-
Assicurare la macchina con una cinghia di ancoraggio.
-
Avviare il funzionamento foratura.
Se la macchina viene applicata sulla superficie di appoggio con il magnete già acceso, viene rilevato un errore e non è possibile avviare il motore. In questo caso la macchina deve essere staccata dall'alimentazione di tensione.
Procedura in caso di accessori bloccati
- Spegnere la macchina.
- Staccare la macchina dall'alimentazione di tensione.
- Rimuovere i trucioli con un gancio per trucioli.
- Lasciare raffreddare l'accessorio.
- Con l'ausilio di un utensile adatto, ad es. pinza, allentare e smontare l'accessorio bloccato.
Per l'ulteriore utilizzo devono essere impiegati esclusivamente accessori non danneggiati.
Durante il lavoro utilizzare sempre la base magnetica prestando attenzione affinché la forza di tenuta magnetica sia sufficiente:
-Se il tasto verde sul pannello di comando è illuminato permanentemente, la forza di tenuta magnetica è sufficiente e la macchina può essere fatta funzionare con avanzamento normale.
- Se il tasto magnete del pannello di comando lampeggia significa che la forza di tenuta magnetica non è eventualmente sufficiente e la macchina deve essere fatta funzionare con forza di avanzamento ridotta.
In caso di lavori su materiali non magnetizzabili, devono essere utilizzati dispositivi di fissaggio FEIN adatti, fornibili come accessori, quali ad es. piastra per vuoto oppure maschera per foratura di tubi. Osservare a riguardo le relative istruzioni per l'uso.
Anche in caso di lavorazione su materiali in acciaio con uno spessore inferiore a 12 mm, per assicurare la forza magnetica di ritenzione necessaria si deve rinforzare il pezzo in lavorazione mediante un'ulteriore piastra in acciaio.
La base magnetica viene controllata tramite un sensore elettrico. Se la base magnetica è difettosa il motore non si mette in funzione.
In caso di sovraccarico il motore si arresta automaticamente e deve essere riavviato di nuovo.
Utilizzare solamente la forza di spinta assolutamente necessaria. Forze di spinta troppo elevate possono causare la rottura dell'accessorio e la perdita della forza di fissaggio magnetica.
Qualora, in caso di motore in funzione, dovesse interrompersi l'alimentazione di corrente, un collegamento di protezione impedisce il riavviamento automatico del motore. Riaccendere di nuovo il motore.
Il numero di giri regolato per ultimo viene memorizzato automaticamente (Memory Function). Per avviare l'elettroutensile con il numero di giri regolato per ultimo, azionare e tenere premuto il tasto con il simbolo , premere poi il tasto con il simbolo .
Durante l'operazione della foratura, non spegnere il motore della punta.
La fresa a corona deve essere estratta dal foro trapanato solo quando il motore è ancora in moto.
Fermare il motore della punta ed, operando con attenzione, estrarre la fresa a corona ruotandola in senso antiorario qualora la fresa a corona dovesse essere rimasta bloccata nel materiale.
Dopo ogni foratura eliminare il materiale di sfrido ed il nucleo alesato.
Non afferrare i trucioli senza guanti di protezione. Utilizzare sempre un gancio per trucioli (6 42 98 160 40 0).
Pericolo di ustioni! La superficie del magnete può raggiungere temperature elevate. Non afferrare il magnete senza guanti di protezione.
Cambiando la punta non danneggiarne il tagliente.
In caso di operazione di carotaggio su materiale a struttura stratificata, dopo ogni strato fresato rimuovere il nucleo ed il materiale di sfrido.
In caso di maschiature utilizzare per la regolazione del mandrino portapunta esclusivamente la chiave a T fornita in dotazione o la chiave per viti ad esagono cavo. Non utilizzare l'unità di foratura con sistema del refrigerante difettoso. Prima di ogni impiego controllare la tenuta e l'eventuale presenza di rotture nei tubi flessibili. Evitare la penetrazione di liquido nelle parti elettriche.
| Segnalazione di errore/ comportamento tasto magnete | Significato Rimedio | |
| L'indicatore è illuminato in verde | Forza di tenuta magnetica eventualmente sufficiente. | - |
| L'indicatore lampeggia in verde | Forza di tenuta magnetica eventualmente non sufficiente. | In caso di lavori anche su materiali di acciaio con uno spessore del materiale inferiore a 12 mm è necessario, per garantire la forza di tenuta magnetica, che il pezzo in lavorazione venga rinforzato con una piastra di acciaio supplementare. |
| L'indicare è illuminato per 1 secondo in rosso | -Il sensore di movimento è scattato-Il disinserimento per sovraccarico è scattato-Tensione di rete errata | Dopo l'eliminazione del guasto la macchina può essere accesa di nuovo. |
| L'indicare è illuminato permanentemente in rosso | -Tensione di rete/frequenza di rete errata-All'accensione il tasto è bloccato | Dopo l'eliminazione del guasto la macchina può essere accesa di nuovo.Se l'errore compare frequentemente, inviare la macchina al Centro di Assistenza Clienti FEIN. |
| L'indicare lampeggia permanentemente in rosso | La macchina è difettosa. Inviare la macchina al Centro di Assistenza Clienti FEIN. | |
Interruttore di protezione persone (\*) PRCD (vedi pagina 8)
L'interruttore di protezione persone PRCD è concepito in modo particolare per la Vostra protezione. Non utilizzare l'interruttore di protezione persone per l'accensione e lo spegnimento del prodotto.
Se l'interruttore di protezione persone è danneggiato, ad es. a causa di contatto con l'acqua, non utilizzarlo più. L'interruttore di protezione persone è indispensabile, lo stesso ha la funzione di proteggere l'utente da scosse elettriche. Nel funzionamento senza problemi l'indicatore sull'interruttore di protezione persone è attivo. Prima dell'inizio del lavoro controllare il funzionamento dell'interruttore di protezione persone:
- Collegare la spina dell'interruttore di protezione persone alla presa elettrica.
- Premere il tasto RESET. L'indicatore sull'interruttore di protezione persone è attivo.
- Togliere la spina dalla presa elettrica. L'indicatore sull'interruttore di protezione persone diventa inattivo.
- Ripetere le operazioni 1. e 2.
- Premere il tasto TEST. L'indicatore sull'interruttore di protezione persone diventa inattivo. Se l'indicatore rimane attivo non mettere in funzione il prodotto. In questo caso contattare il Servizio di Assistenza della FEIN alla pagina www.fein.com.
- Premere il tasto RESET. Con un indicatore attivo il prodotto può essere acceso.
Non utilizzare l'interruttore di protezione persone per l'accensione e lo spegnimento dell'elettroutensile.
Manutenzione ed Assistenza Clienti.
In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi
all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile, attraverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.
In caso di invecchiamento ed usura rinnovare le etichette e le indicazioni di avvertenza sull'elettroutensile. Qualora il cavo di collegamento dell'elettroutensile fosse danneggiato, lo stesso deve essere sostituito con un cavo di collegamento preparato in modo speciale con interruttore di protezione persone (*) PRCD, disponibile presso il Centro di Assistenza Clienti FEIN. Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego.
In caso di elettroutensili ed accessori FEIN che necessitano di riparazione Vi preghiamo di rivolgerVi al Servizio di Assistenza Tecnica FEIN di fiducia. Gli indirizzi sono disponibili in Internet alla pagina www.fein.com.
Rilevamento usura sul piedino magnetico
Lo spostamento dell'elettroutensile sulla superficie di appoggio causa usura al piedino magnetico. In questo modo possono formarsi traferri tra il piedino magnetico e la superficie di appoggio e la forza di tenuta magnetica può essere ridotta. Per la verifica il piedino magnetico è dotato di incavi. Prima di ogni impiego dell'elettroutensile controllare l'usura. Qualora uno di questi incavi non dovesse essere più completamente riconoscibile, il piedino magnetico deve essere sostituito (vedi pagina 8). In questo caso rivolgersi al Servizio di Assistenza della Fein alla pagina www.fein.com. Parti soggette ad usura: Accessori, piedino magnetico. L'attuale lista dei pezzi di ricambio del presente elet-troutensile è presente in Internet sul sito www.fein.com.
Utilizzare esclusivamente parti di ricambio originali.
In caso di necessità è possibile sostituire da soli le seguenti parti:
Accessori, serbatoio per refrigerante, griglia per trucioli
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.
Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.
Dichiarazione di conformità.
La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità. La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità.
Misure ecologiche, smaltimento.
Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
