BRUKSANVISNING KBC 36 MAGFORCE Fein

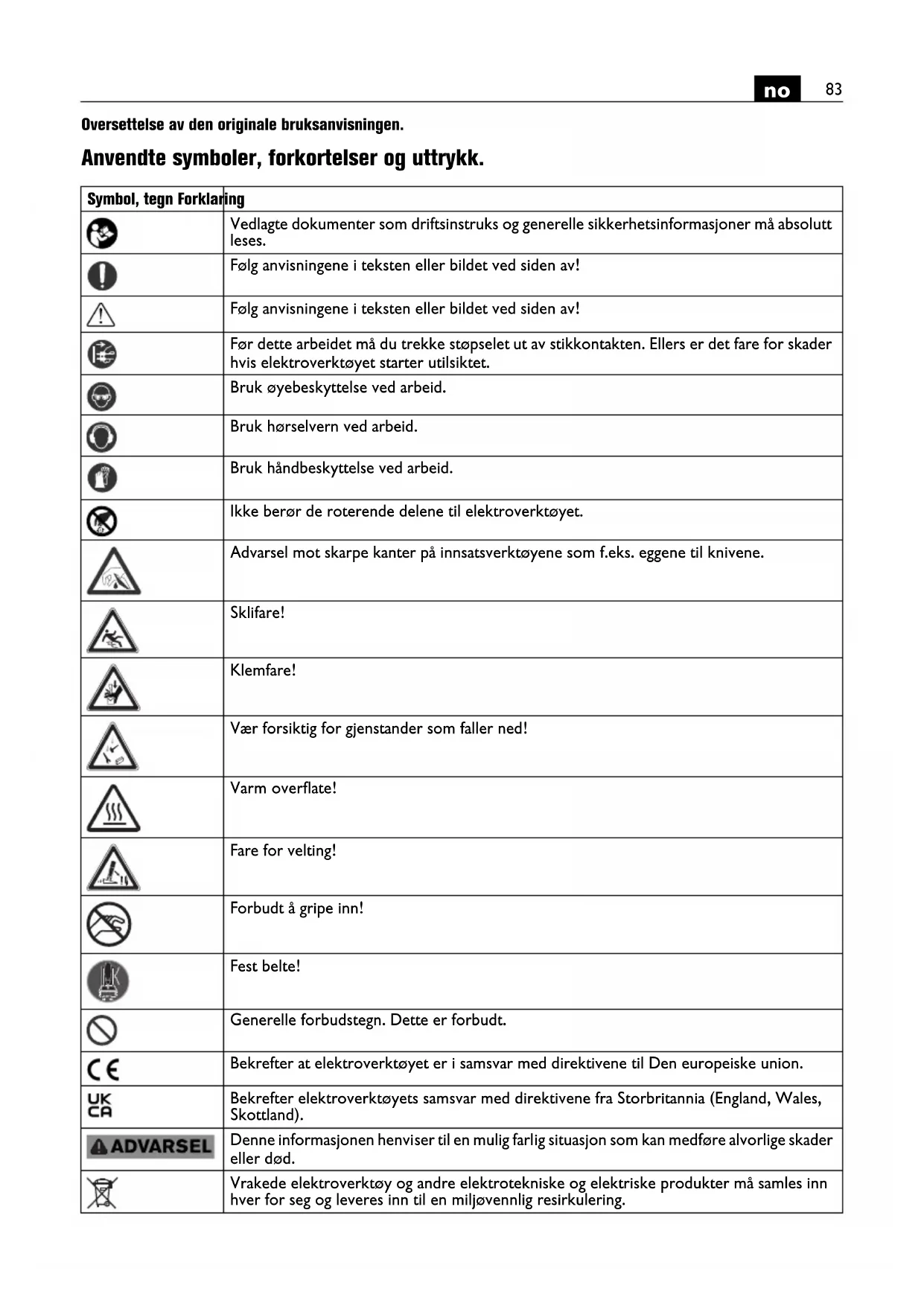

Oversettelse av den originale bruksanvisningen. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. Følg anvisningene i teksten eller bildet ved siden av! Følg anvisningene i teksten eller bildet ved siden av! Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk håndbeskyttelse ved arbeid. Ikke berør de roterende delene til elektroverktøyet. Advarsel mot skarpe kanter på innsatsverktøyene som f.eks. eggene til knivene. Sklifare! Klemfare! Vær forsiktig for gjenstander som faller ned! Varm overflate! Fare for velting! Forbudt å gripe inn! Fest belte! Generelle forbudstegn. Dette er forbudt. Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.84

Kjennetegner resirkulerbare emballasjer og produkter som skal samles og kastes separat fra hverandre. Beskyttelsesjording Maks. gjengetappstørrelse Stål Lavt turtall Høyt turtall Ekstra informasjon. se avsnitt «Betjeningsveiledning.» Tilstrekkelig magnetholdekraft Ikke tilstrekkelig magnetholdekraft Væsketilførsel åpnet. Innkopling Utkopling Er bare gyldig for Kina: Miljøvernet varer i 10 år ved normal bruk av produktet. Starting av bormotoren. Dreieretning mot høyre Starting av boremotoren i tastdrift. Dreieretning mot venstre Trinnvis reduksjon av turtallet Trinnvis økning av turtallet Stansing av motoren Inn-/utkopling av magneten Personvernbryteren (*) PRCD er slått på, visningen er aktiv. Personvernbryteren (*) PRCD iser slått av, visningen er inaktiv. (*) Personvernbryteren (PRCD) kan finnes i det landet den ble introdusert på markedet på grunn av nasjonale forskrifter om arbeidervern eller lovbestemmelser. (**) Kan inneholde sifre eller bokstaver (Ax – Zx) Merking for interne formål Symbol, tegn Forklaring RESET TEST85

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmel- sene. Elektroverktøyets formål: Kjernebormaskin til boring med kjerne- og fullbor med en maksimal diameter på 36 mm, til senking og gjenge- skjæring på materialer med magnetiserbar overflate for yrkesmessig bruk med innsatsverktøy og tilbehør (se www.fein.com) godkjent av FEIN i omgivelser beskyt- tet mot vær. Håndtaket er beregnet til transport av maskinen. I støyutsatte omgivelser er en redusering av driftskvali- teten mulig, som tidsmessig begrenset svikt, tidsmessig redusering av funksjon eller formålsmessig drift, hvor det er nødvendig at feilen fjernes av betjeningsperso- nen. Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker. Vær derved oppmerksom på driftsinstruksen og de nasjonale bestemmelsene for installasjon og drift av vekselstrømgeneratoren. Det er forbudt å bruke elektro- verktøyet på strømgeneratorer, hvis tomgangsspenning overskrider spenningsverdien angitt på elektroverktøyets typeskilt. Forutsebar feilbruk. For å kunne produktet sikkert og utelukke feilbruk, er det følgende forbudt: – egenmektig ombygging – Utilsiktet bruk Tegn Enhet internasjonal Forklaring

, rpm, r/min Turtall, ubelastet (høyregang)

høystyrkestål (kjernebor) HSS mm Maks. bordiameter i stål opptil 400 N/mm

pCpeak dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Fe 400 Fe 400 Fe 40086

– tilsidesettelse av betjeningshenvisninger – Transport på kabelen – Bruk av bor med en diameter større enn 36 mm. – Bor i ikke magnetiserbare materialer. – automatisert industriell kontinuerlig bruk – overskridelse av bruk i henhold til lokale arbeidssik- kerhets-forskrifter – Gjennomføring av serieboringer på trange bore- punkter på grunn av utilstrekkelig lufttilførsel. – Tildekking eller tilklebing av ventilasjonsåpningene. – Feste av kjernebormaskinen med skrutvinger eller lignende på huset. Sikkerhetsinformasjon. Når du utfører borearbeider som krever bruk av væske, må du lede væsken bort fra arbeidsområdet eller bruke en beholder for å samle opp væsken. Slike forsiktighets- foranstaltninger holder arbeidsområdet tørt og reduse- rer risikoen for elektrisk støt. Hold elektroverktøyet på de isolerte gripeflatene når du utfører arbeider, der skjæreverktøyet kan treffe på en skjult strømledning eller den egne nettledningen. Når skjæreverktøyene kommer i kontakt med en spen- ningsførende ledning kan dette også sette elektroverk- tøyets metalliske deler under spenning og medføre elektrisk støt. Bruk hørselvern under boringen. Innvirkningen av støy kan forårsake tap av hørsel. Hvis elektroverktøyet blokkerer, kan du ikke lenger utføre fremføringen og du må slå av elektroverktøyet. Kontroller grunnen for blokkeringen og fjern årsaken for innsatsverktøy som er gått i klem. Når du vil starte en kjernebormaskin som sitter i arbeidsstykket på nytt, kontroller før innkoplingen, om innsatsverktøyet roterer fritt. Når innsatsverktøyet er gått i klem, roterer det muligens ikke og dette kan med- føre overbelastning av verktøyet eller at kjerneborma- skinen løsner fra arbeidsstykket. Når du fester borestativet på arbeidsstykket med en vakuumplate, må du passe på at overflaten er glatt, ren og ikke porøs. Ikke fest borestativet på laminerte over- flater, som f.eks. på fliser og belegg med komposittma- teriale. Hvis arbeidsstykkets overflate ikke er glatt, plan eller tilstrekkelig festet, kan vakuumplaten løsne fra arbeidsstykket. Forviss deg før og ved boringen om at vakuumet er til- strekkelig.Stellen Sie vor dem und beim Bohren sicher, dass der Unterdruck ausreichend ist. Hvis vakuumet ikke er tilstrekkelig, kan vakuumplaten løsne fra arbeidsstykket. Gjennomfør aldri boringer over hodehøyde og boringer mot veggen, når maskinen bare er festet på vakuum- platen. Ved tap av vakuumet løsner vakuumplaten fra arbeidsstykket. Sørg ved boringen gjennom vegger eller tak for at per- soner og arbeidsområde på den andre siden er beskyt- tet. Borkronen kan kan gå utover borehullet og borkjernen kan falle ut på den andre siden. Ikke bruk dette verktøyet for arbeider over hodehøyde med væsketilførsel. Når væske trenger inn i elektro- verktøyet øker dette risikoen for elektrisk støt. La kabelbeskyttelsen omgående skiftes ut ved skader. En defekt kabelbeskyttelse kan føre til overoppheting av maskinen. Spesielle sikkerhetsinformasjoner. Bruk verneutstyr. Bruk visir eller vernebriller avhengig av typen bruk. Bruk hørselvern. Vernebrillene må være egnet til å holde unna partikler som slynges bort ved forskjellige typer arbeid. En permanent høy støybelast- ning kan medføre tap av hørselen. Ikke berør de skarpe kantene på kjerneboret. Det er fare for kroppsskader. Kontroller kjernebor før du begynner med arbeidet for å unngå kroppsskader. Bruk bare kjernebor som ikke er skadet eller deformert. Skadede eller deformerte kjer- nebor kan medføre alvorlige skader. Før første idriftsettelse: Monter spongitteret på maski- nen. Sikre maskinen alltid med den medleverte sur- ringsstroppen. Ved maskiner uten sikring er det spesielt på skråninger eller ujevnheter fare for velting. Gi ved disse arbeider over hodehøyde akt på gjenstan- der som faller ned som f.eks. borkjerner og spon. Kontroller surringsstroppen før hver bruk for skader som sprekker, kutt, hakk og brudd på stroppen, sterke tegn på slitasje og/eller korrosjon av beslagdelene på enden og spennelemener samt for en manglende eller ikke leselig etikett. Skift surringsstroppen omgående ut når feil oppstår. Utfør arbeid på loddrette byggeelementer eller over hodet uten bruk av kjølemiddelbeholderen. Bruk da en kjølemiddelspray. Hvis det renner væske inn i elektro- verktøyet er det fare for elektriske støt. Unngå berøring med borkjernen som automatisk støtes ut av sentreringsstiften når arbeidet avsluttes. Kontakt med den varme eller nedfallende kjernen kan føre til skader. Bruk elektroverktøyet kun på forskriftsmessige jordede stikkontakter. Bruk kun uskadede tilloplingsledninger og jordede skjøteledninger som kontrolleres med jevne mellomrom. En ikke gjennomgående jordledning kan føre til elektriske støt. Hold hender, klær osv. alltid unna spon som roterer for å unngå skader. Sponene kan forårsake skader. Bruk alltid spongitteret. Forsøk ikke å fjerne innsatsverktøyet så lenge det fort- satt roterer. Dette kan forårsake alvorlige skader. Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f.eks. med et metallsøkeap- parat før arbeidet påbegynnes. Ikke bearbeid materialer som inneholder magnesium. Det er brannfare. Ikke bearbeid CFK (karbonfiberforsterket plast) og ikke materialer som inneholder asbest. Disse gjelder som kreftfremkallende. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt.87

Ikke overbelast elektroverktøyet eller oppbevaringskof- ferten og bruk disse heller ikke som stige eller stillas. Overbelastning eller når man står på elektroverktøyet eller oppbevaringskofferten kan medføre at tyngde- punktet til elektroverktøyet eller til oppbevaringskof- ferten flyttes oppover og at disse velter. Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elek- troverktøyet blir benyttet. Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor- viften trekker støv inn i motorhuset. Dette kan forårsa- ke elektrisk fare når det samles for mye metallstøv. Før lagringen: Fjern innsatsverktøyet. Lagre elektroverktøyet bare i kofferten eller i emballa- sjen. Sjekk strømledningen og støpselet mht. skader før igangsetting. Bruk elektroverktøyet alltid sammen med en person- vernbryter (*) PRCD. Sjekk før arbeidene begynner alltid personvernbryteren (*) PRCD for forskriftsmessig funk- sjon (se side 88). Vibrasjons- og støy-emisjonsverdier Vibrasjons- og støy-emisjonsverdiene som er angitt i disse instruksene er bitt målt i samsvar med en i EN 62841 standardisert måleprosess og kan benyttes for sammenligningen av elektroverktøy med hverandre. De er også egnet for en foreløpig vurdering av vibrasjons- og støybelastningen. De angitte vibrasjons- og støy-emisjonsverdiene representerer hovedsakelig bruk av elektroverk- tøyet. Hvis elektroverktøyet imidlertid benyttes for annen bruk med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan de totale vibrasjonsverdiene og støye- misjonsverdiene avvike. Det kan øke vibrasjons- og støybelastningen tydelig over hele arbeidstiden. For en nøyaktig vurdering av vibrasjons- og støybelast- ningen bør det også tas hensyn til tidene hvor apparatet er slått av eller riktignok er i gang, men faktisk e er i bruk. Det kan redusere vibrasjons- og støybelastningen tydelig over hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte bru- keren mot virkningen av vibrasjoner og støy som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisa- sjon av arbeidsprosessene. Bruksinformasjon. Som kjølemiddel må du kun bruke en kjølesmøreemul- sjon (olje i vann). Vær oppmerksom på produsentens henvisninger til kjølemiddelet. Pass på at oppstillingsflaten for magnetfoten er plan, ren, fri for rust og is. Fjern lakk, sparkellag og andre materialer. Unngå en luftspalte mellom magnetfot og oppstillingsflate. Luftspalten reduserer magnetholde- kraften. Ikke benytt denne maskinen på varme overflater, det kunne komme til en varig reduksjon av magnetholde- kraften. Boreprosess

Hvis maskinen settes på oppstillingsflaten når magneten allerede er slått på, oppdages en feil og motoren kan ikke startes. I dette tilfellet skal maskinen koples fra spenningsforsyningen. Fremgangsmåte ved fastklemt innsatsverktøy

4. La innsatsverktøyet avkjøles.

5. Løsne og demonter det fastklemte innsatsverktøyet

med egnet verktøy, f.eks. tang. For videre bruk må det bare brukes innsatsverktøy som ikke er skadet. I løpet av arbeidet må du alltid bruke magnetfoten, pass på at magnetholdekraften er tilstrekkelig: – Lyser den grønne tasten på betjeningspanelet per- manent, er magnetholdekraften eventuelt tilstrek- kelig og maskinen kan brukes med normal fremmating. – Blinker tasten Magnet i kontrollpanelet, er magnet- holdekraften eventuelt ikke tilstrekkelig og maski- nen må drives med redusert matingskraft. Ved arbeider på ikke magnetiserbare materialer må egnede FEIN-festeanordninger som f.eks. vakuumplate eller festeanordning for rørbor benyttes. Vær dertil oppmerksom på de respektive driftsinstrukser. Ved arbeid på stålmaterialer med en tykkelse på mindre enn 12 mm, bør arbeidsstykket forsterkes med en ekstra stålplate på baksiden slik at magnetholdekraften sikres. Magnetfoten overvåkes av en strømsensor. Hvis mag- netfoten er defekt, starter ikke motoren. Ved overbelastning stanser motoren automatisk og må startes på nytt. Bruk bare den matingskraften som er absolutt nødven- dig. For høye matingskrefter kan medføre brudd av elektroverktøyet og tap av magnetholdekraften. Hvis strømtilførselen avbrytes mens motoren går, for- hindrer en sikkerhetskopling at motoren starter auto- matisk igjen. Start motoren på nytt. Det sist innstilte turtallet lagres automatisk (Memory Function). For å starte elektroverktøyet med det sist innstilte turtallet, hold tasten med symbolet trykt inne og trykk så på tasten med symbolet . Ikke stans bormotoren i løpet av boringen. Trekk kjerneboret kun ut av borehullet mens motoren går.88

Stans bormotoren og drei kjerneboret forsiktig ut mot urviserne, hvis kjerneboret blir sittende fast i materialet. Fjern spon og utbort kjerne etter hver boring. Ta ikke på sponer med bar hånd. Bruk alltid en sponkrok (6 42 98 160 40 0). Forbrenningsfare! Magnetens overflate kan opp- nå høye temperaturer. Ta ikke på magneten med bar hånd. Unngå å skade skjærene ved utskifting av boret. Ved kjerneboring av sjiktet material må du alltid fjerne kjernen og sponene etter hvert gjennomboret sjikt. Bruk ved gjengeskjæring til innstilling av borspindelen bare den medleverte T-nøkkelen eller unbrakonøkke- len. Ikke bruk kjernebormaskinen med defekt kjølemiddel- system. Kontroller før hver drift tettheten og om det finnes sprekker i slangene. Unngå at væsker trenger inn i elektriske deler. Personvernbryter (*) PRCD (Se side 8) Personvernbryteren PRCD er spesielt ment for din beskyttelse. Ikke bruk personvernbryteren for å slå produktet av og på. Hvis personvernbryteren er skadet, f.eks. ved kontakt med vann, må du ikke bruke den lenger. Personvernbryteren er uunnværlig, den beskytter bru- keren mot elektrisk støt. I feilfri drift er visningen på personvernbryteren aktiv. Kontroller at personvernbryteren fungerer før du begynner med arbeidet.

3. Trekk støpselet ut av stikkontakten. Visningen på

personvernbryteren blir inaktiv.

4. Gjenta skrittene 1. og 2.

6. Trykk på RESET– tast. Når visningen er aktiv, kan

produktet slås på. Ikke bruk personvernbryteren for å slå elektroverktøyet av og på. Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bear- beidelse av metall sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjo- nen til elektroverktøyet kan innskrenkes. Blås ofte gjennom de innvendige delene av elektroverktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykk- luft. Skift ut klistremerker og varselhenvisninger på elektro- verktøyet ved aldring og slitasje. Hvis tilloplingsledningen til elektroverktøyet er skadet, må den skiftes ut med en spesielt preparert tilloplings- ledning med personvernbryter (*) PRCD som kan fås hos FEIN-kundeservice. Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestem- melsene for asbestholdig avfall. Ta ved FEIN elektroverktøy og tilbehør som skal repa- reres kontakt med FEIN kundeservice. Adressen finner du i internettet på www.fein.com. Feilmelding/ oppførsel magnettast Betydning Utbedring Indikator lyser grønt Magnetholdekraft eventuelt tilstrekke- lig.

Slitasjedeteksjon på magnetfoten Forskyvning av elektroverktøyet på oppstillingsflaten forårsaker slitasje på magnetfoten. Derved kan det opp- stå en luftspalte mellom magnetfoten og oppstillingsfla- ten og magnetens holdekraft kan reduseres. For kontroll har magnetfoten fordypninger. Kontroller elektroverktøyet før hver bruk for slitasje. Hvis en av disse fordypningene ikke lenger kan oppdages fullsten- dig, må magnetfoten skiftes ut (se side 8). Ta i dette til- fellet kontakt med servicen til Fein på www.fein.com. Slitedeler: Innsatsverktøy, magnetfot. Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com. Bruk kun originale reservedeler. Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy, kjølemiddelbeholder, spongitter Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produ- sentens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at pro- duktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet. Miljøvern, avfallshåndtering. Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.90
