| Termék típusa | Vezeték nélküli fúró-csavarozó |
| Márka | Fein |
| Modell | ASCM 12 Q Select |
| Névleges feszültség | 12 V |
| Akkumulátor típusa | Li-ion |
| Sebességfokozatok száma | 4 |
| Üresjárati fordulatszám (min⁻¹) | Sebességtől függően változó |
| Meghúzási nyomaték | Állítható, előbeállítással kis és közepes csavarokhoz |
| Súly (EPTA szerint) | 1,2 kg (kb.) |
| Funkciók | Fúrás, csavarozás, menetfúrás |
| Biztonság | Automatikus leállítás túlterhelés esetén, töltés- és túlterhelés LED jelző |
| Karbantartás | Tisztítsa meg a szellőzőnyílásokat száraz, olajmentes sűrített levegővel |
| Pótalkatrészek | Elérhetők a www.fein.com oldalon |
| Tartozékok | Fúrótokmány, akkumulátor, töltő (verziótól függően) |
| Garancia | A jogszabályi előírásoknak megfelelően |
Gyakran ismételt kérdések - ASCM 12 Q Select Fein
Felhasználói kérdések a következőről ASCM 12 Q Select Fein
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét ASCM 12 Q Select - Fein és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. ASCM 12 Q Select márka Fein.

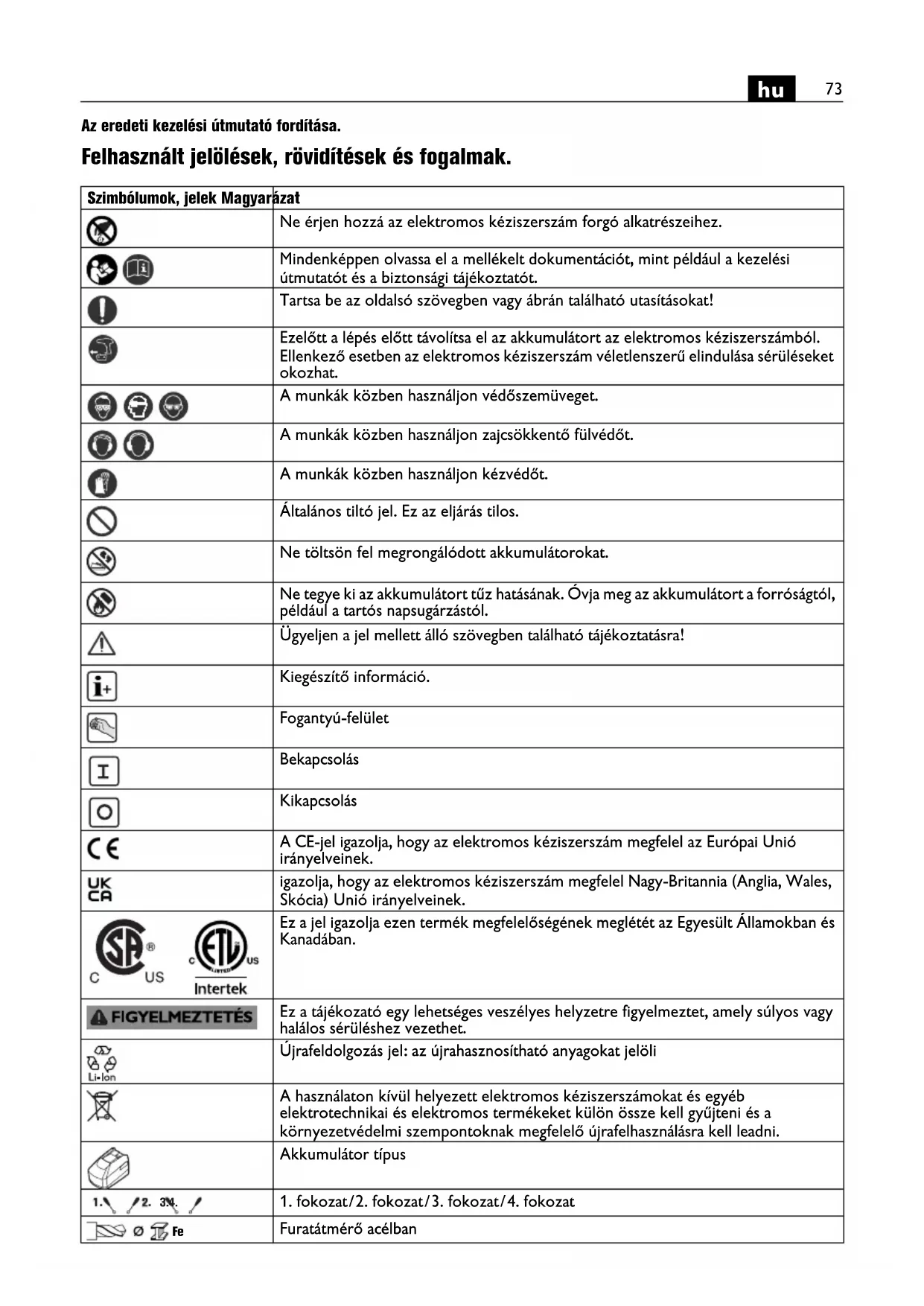

HASZNÁLATI ÚTMUTATÓ ASCM 12 Q Select Fein
Az eredeti kezelési útmutató fordítása.
Felhasznált jelölések, rövidítések és fogalmak.
| Szimbólumok, jelek Magyarázat | ||
 | Ne érjen hozzá az elektromos kéziszerszám forgó alkatrészeihez. | |
 | Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. | |
 | Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | |
| [C7TS] | Ezelőtt a lépés előtt távolítsa el az akkumulátort az elektromos kéziszerszámból.Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. | |
| [TTDS] | A munkák közben használjon védőszemüveget. | |
 | A munkák közben használjon zajcsökkentő fülvédőt. | |
 | A munkák közben használjon kézvédőt. | |
 | Általános tiltó jel. Ez az eljárás tilos. | |
 | Ne töltsön fel megrongálódott akkumulátorokat. | |
 | Ne tegye ki az akkumulátort tűz hatásának. Óvja meg az akkumulátort a forróságtól,például a tartós napsugárzástól. | |
 | Ügyeljen a jel mellett álló szövegben található tájékoztatásra! | |
| [XHAB] | Kiegészítő információ. | |
| [28TT] | Fogantyú-felület | |
 | Bekapcsolás | |
| [XSYB] | Kikapcsolás | |
 | A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. | |
 | igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales,Skócia) Unió irányelveinek. | |
  | Ez a jel igazolja ezen termék megfelelőségének meglétét az Egyesült Államokban és Kanadában. | |
 HIGYELMEZTETÉS | Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. | |
 | Újrafeldolgozás jel: az újrahasznosítható anyagokat jelöli | |
 | A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. | |
 | Akkumulátor típus | |
[3AGB]  | 1. fokozat/2. fokozat/3. fokozat/4. fokozat | |
 [140] | Furatátmérő acélban | |
| Szimbólumok, jelek | Magyarázat | |
 | Furatátmérő fában | |
 | Furatátmérő köben | |
 | Tokmányba befogható méretek | |
 | Csavarátmérő | |
| [37T0] | Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint | |
 | Alacsony fordulatszám | |
 | Magas fordulatszám | |
 | A nyomaték csökkentése | |
 | A nyomaték növelése | |
| (**) Számjegyeket vagy betűket tartalmazhat | ||
| Jel Nemzetközi | egység Magyarországon | használatos egység | Magyarázat |
| UV V Elektrom | os-egyenfeszültség | --- | |
| fHz Hz Frekvencia | |||
| n_0 | /min, min ^-1 , rpm, r/min /perc Üresjárati fordulatszám (teljesen feltöltöttakkumulátor mellett) | ||
| n_S | /min, min ^-1 | /perc Ütésszám | |
| M... | Nm Nm Nyomaték (kemény/lágy csavarozás) | ||
| ∅ | mm mm | Egy körkeresztmetszetű alkatrész átmérője | |
| L_pA | dB | dB | Hangnyomás szint |
| L_wA | dB | dB | Hangteljesítmény szint |
| L_pCpeak | dB | dB | Hangnyomásszint csúcsérték |
| K... | Szórás | ||
| a | m/s ^2 | m/s ^2 | A rezgéskibocsátási összérték (a háromirányban mért rezgés vektorösszege) azEN 62841 szabványnak megfelelően |
| a_h,D | m/s ^2 | m/s ^2 | átlagos rezgésérték fémben végzett fúrás esetén |
| a_h | m/s ^2 | m/s ^2 | a rezgési összértékek számtani középértéke |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,perc, m/s ^2 | Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. | |
Az Ön biztonsága érdekében.
FIGYELMEZTETÉS
Olvassa el az összes biztonsági figyelmeztetést
és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.
Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt
„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz örizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.
Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.
Az elektromos kéziszerszám rendeltetése:
fúró-csavarozógép az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett szerszámokkal és tartozékokkal, kézzel vezetett berendezésként, csavarok és anyák ki- és behajtására és fémekben, fában, műanyagokban és kerámiában való vízhozzávezetés nélküli fúrásra és csavarozásra, valamint menetmetszésre szolgál.
Biztonsgági előírások fúrógépekhez.
Biztonsági előírások minden munkához.
A berendezést csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavarok feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
Biztonsági előírások hosszú fúrófejek használatához.
Semmiképpen se dolgozzon a fúróhoz megadott maxiamálisan megengedett fordulatszámnál magasabb fordulatszámmal. Magasabb fordulatszámok esetén a fúró könnyen meggörbülhet, ha a munkadarabbal való érintkezés hiányában szabadon foroghat és ez sérülésekhez vezethet.
A fúrási eljárást mindig alacsony fordulatszámmal és úgy kezdje, hogy a fúró már érintkezésben legyen a munkadarabbal- Magasabb fordulatszámok esetén a fúró könnyen meggörbülhet, ha a munkadarabbal való érintkezés hiányában szabadon foroghat és ez sérülésekhez vezethet.
Ne gyakoroljon túl erős nyomást a fúróra és csak a fúró hossztengelye irányában gyakoroljon arra nyomást. A fúrók meggörbülhetnek, ennek következtében eltörhetnek, ilyenkor a kezelő elvesztheti az uralmát a berendezés felett és ez sérüléseket okozhat.
Biztonsági információk.
Ügyeljen a munkaterület alatt fekvő rejtett elektromos vezetékekre, gáz- és vízcsövekre. Ellenőrizze a munka megkezdése előtt a munkaterületet, használjon ehhez például egy fémkereső készüléket.
Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket.
Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szúrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
Tartsa szorosan az elektromos kéziszerszámot. Rövid időre igen nagy nyomaték léphet fel.
Ne munkáljon meg a berendezéssel magnéziumot tartalmazó anyagokat. Ellenkező esetben tűzveszély lép fel.
Ne munkáljon meg a berendezéssel CFK-t (szénszállal erősített műanyagot) vagy azbesztet tartalmazó anyagokat. Ezek az anyagok rákkeltő hatásúak.
Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.
Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte.
Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.
Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyilásait. A
motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.
Sohase nézzen bele közelről az elektromos kéziszerszám lámpája által kibocsátott fénybe. Sohase irányítsa a lámpa fényét a közelben tartózkodó más személyek szemébe. A lámpa által kibocsátott sugárzás káros lehet a szemre.
Sohase irányítsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy állatokra. Ez az éles vagy forró szerszámok által okozott sérülésekhez vezethet.
Az akkumulátor (akkumulátor-blokk) felhasználása és kezelése.
Az akkumulátor kezelése során felmerülő veszélyek, mint égési sérülések, tűz, robbanás, börsérülések és egyéb sérülések elkerülésére vegye tekintetbe az alábbi előírásokat:
Az akkumulátorokat nem szabad szétszerelni, kinyitni vagy feldarabolni. Ne tegye ki az akkumulátort mechanikus igénybevételnek. Az akkumulátor megrongálódása és szakszerűtlen használata esetén abból káros gözők és folyadékok távozhatnak. A gözök ingerelhetik a légutakat. A kilépő akkumulátorfolyadék bőrirritációkat vagy égéses börsérüléseket okozhat.
Ha az akkkumulátorból kilépő folyadék a szomszédos részeket benedvesíti, ellenőrizze és tisztítsa meg, illetve szükség esetén cserélje ki ezeket a részeket.
Ne tegye ki az akkumulátort hőhatásnak, illetve tűz behatásának. Ne tárolja az akkumulátort közvetlen napsütésben.
Az akkumulátort csak akkor vegye ki az eredeti csomagolásból, ha használni akarja.
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt vegye ki az akkumulátort az elektromos kéziszerszámból. Ha az elektromos kéziszerszám véletlenszerűen elindul, sérülésveszély áll fenn.
Az akkumulátort csak kikapcsolt állapotú elektromos kéziszerszámból távolítsa el.
Tartsa távol az akkumulátort a gyerekektől.
Tartsa tisztán és folyadékoktól valamint víztől védve az akkumulátort. Az akkumulátor és az elektromos kéziszerszám elszennyeződött csatlakozásait egy tiszta, száraz kendővel tisztítsa meg.
Csak kifogástalan állapotú, eredeti FEIN akkumulátorokat használjon, amelyek az Ön elektromos kéziszerszámához vannak előirányzova. A
nem az elektromos kéziszerszámhoz való, megrongálódott, javított vagy újrafeldolgozott akkumulátorokkal, utánzatokkal és idegen gyártmányú akkumulátorokkal végzett munka, illetve az ilyen akkumulátorok feltöltése tűz- és/vagy robbanásveszélyes.
Tartsa be az akkumulátor töltőkészülék kezelési utasításában található biztonsági előírásokat.
Kéz-kar vibráció
Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.
A veszélyes porfajták kezelése
Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek.
Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festék oldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bizza szakemberekre.
Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat.
Kezelési tájékoztató.
A forgásirány-átkapcsolót és a fokozatváltó kapcsolót csak álló motor mellett szabad átkapcsolni.
Mindig ütközésig tolja el a fokozatváltó kapcsolót. Ellenkező esetben az elektromos kéziszerszám megrongálódhat.
Az elektromos kéziszerszám termikus túlterhelését a fogantyúban elhelyezett LED villogása jelzi.
Túlterhelés esetén az elektromos kéziszerszám kikapcsol.
Állítsa a forgásirány-kapcsolót a középső helyzetbe, hogy például szállításnál elkerülje a véletlenszerű üzembe helyezést.
A nyomaték beállítása
A gyári beállítás a kisebbtől közepesig terjedő csavarokhoz szükséges tartománynak felel meg.
Az akkumulátor kezelése.
Az akkumulátort csak az 5 °C – 45 °C (41 °F – 113 °F) üzemi hőmérséklet-tartományban tárolja, üzemeltesse és ebben a tartományban is csak FEIN töltőkészülékekkel töltse. Az akkumulátor hőmérsékletének a töltési folyamat kezdetén az akkumulátor megengedett üzemeltetési hőmérséklet tartományában kell lennie.
| LED-kijelző Magyarázat Művelet | ||
| 1 – 4 zöld LED | Töltési szint kijelzés százalékban | Üzemelés |
| piros tartós fény | Az akkumulátor majdnem üres | Töltse fel az akkumulátort |
| piros villogó fény | Az akkumulátor nem üzemkész | Hozza az akkumulátort a megengedett üzemeltetési hömérséklet tartományba, majd töltse fel |
Az akkumulátor tényleges, százalékban megadott feltöltési szintje csak az elektromos kéziszerszám álló motorja mellett kerül kijelzésre.
Mielőtt az akkumulátor mélykisülése bekövetkezne, az elektronika automatikusan kikapcsolja az elektromos kéziszerszámot.
Üzembentartás és vevőszolgálat.
Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejébe elektromosan vezetőképes por rakódhat le. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel.
Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.
Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.
A következő alkatrészeket szükség esetén Ön is kicserélheti:
tartozékok, akkumulátor, övtartó, bitgarázs, fúrótokmány (ASCM12 (**)
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.
Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.
Megfelelőségi nyilatkozat.
A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.
A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Környezetvédelem, hulladékkezelés.
A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
Az akkumulátorokat csak kisütött állapotban adja le a megfelelő ártalmatlanításra.
Nem teljesen kisütött akkumulátorok esetén elövigyázatosságból, rövidzárlatok megakadályozására a csatlakozókat szigetelőszalaggal szigetelje le.
