คู่มือผู้ใช้ ASCM 12 Q Select Fein

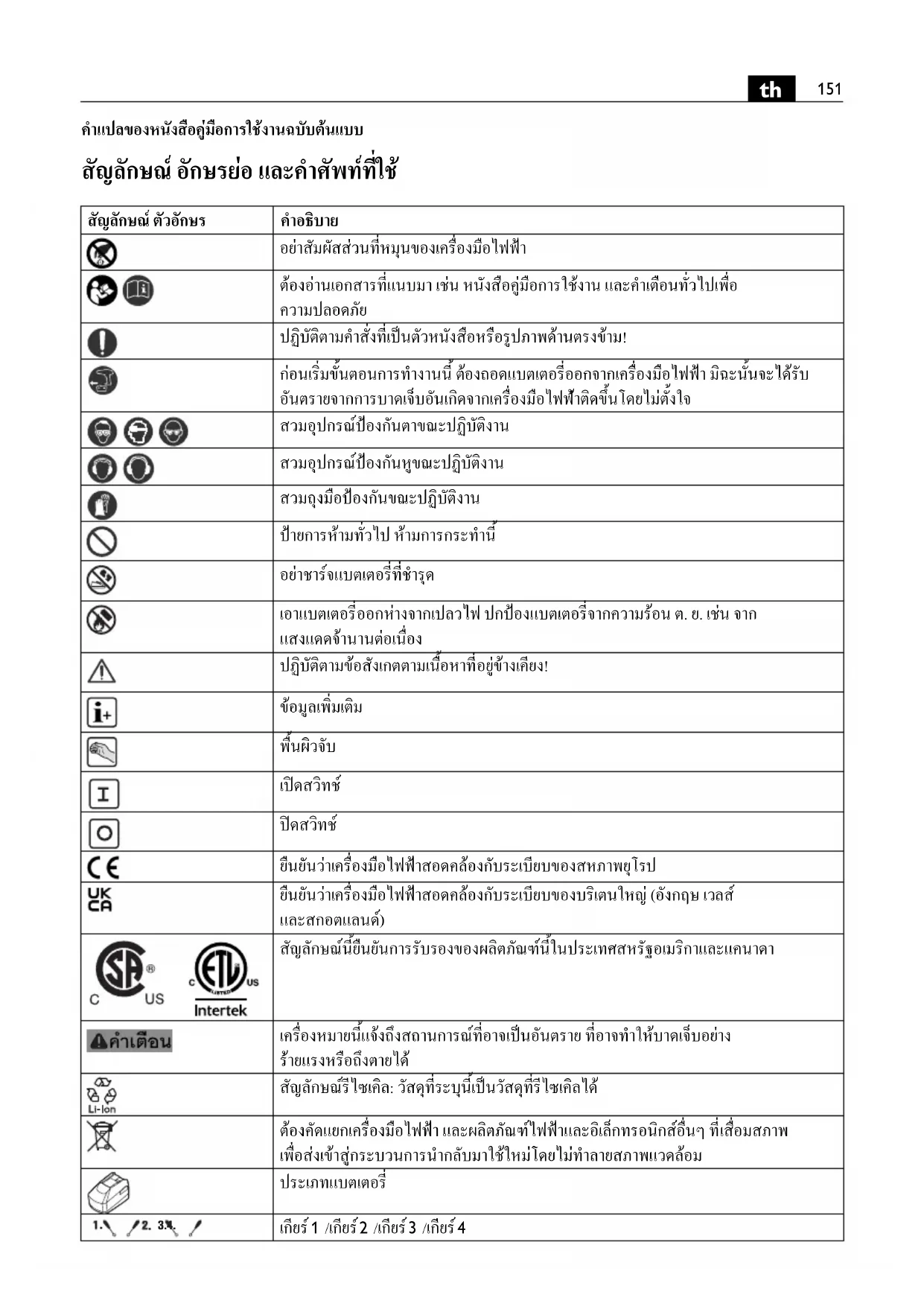

คําแปลของหนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย อยาสัมผัสสวนที่หมุนของเครื่องมือไฟฟา ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! กอนเริ่มขั้นตอนการทํางานนี้ ตองถอดแบตเตอรี่ออกจากเครื่องมือไฟฟา มิฉะนั้นจะไดรับ อันตรายจากการบาดเจ็บอันเกิดจากเครื่องมือไฟฟ าติดขึ้นโดยไมตั้งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน สวมถุงมือปองกันขณะปฏิบัติงาน ปายการหามทั่วไป หามการกระทํานี้ อยาชารจแบตเตอรี่ที่ชํารุด เอาแบตเตอรี่ออกหางจากเปลวไฟ ปกปองแบตเตอรี่จากความรอน ต. ย. เชน จาก แสงแดดจานานตอเนื่อง ปฏิบัติตามขอสังเกตตามเนื้อหาที่อยูขางเคียง! ขอมูลเพิ่มเติม

ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) สัญลักษณนี้ยืนยันการรับรองของผลิตภัณฑนี้ในประเทศสหรัฐอเมริกาและแคนาดา เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยาง รายแรงหรือถึงตายได

ไซเคิล: วัสดุที่ระบุนี้เปนวัสดุท ี่รีไซเคิลได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดลอม ประเภทแบตเตอรี่

1 /เกียร2 /เกียร3 /เกียร4

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและ คําสั่งทั้งหมด การไมปฏิบัติตามคําเตือนและ คําสั่งอาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หรือ ไดรับบาดเจ็บอยางรายแรงเก็บรักษาคําเตือนและคําสั่ง ทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความ ปลอดภัย"ที่แนบมา (เอกสารเลขท ี่ 3 41 30 465 06 0) อยางละเอียดและเขาใจอยางครบถวนแลว เก็บรักษา เอกสารดังกลาวสําหรับใชในภายหลัง และใหแนบไปกับ เครื่องมือไฟฟาหากนําไปแจกจายหรือขาย เสนผาศูนยกลางการเจาะ เหล็ก เสนผาศูนยกลางการเจาะ ไม เสนผาศูนยกลางการเจาะ หิน ชวงหนีบหัวจับดอก เสนผาศูนยกลางสกรู น้ําหนักตามระเบียบการ EPTA-Procedure 01 ความเร็วต่ํา ความเร็วสูง

เพิ่มแรงบิด (**) อาจประกอบดวยตัวเลขและตัวอักษร ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min rpm ความเร็วรอบเดินตัวเปลา (แบตเตอรี่ชารจเต็ม)

/min อัตรากระแทก M... Nm Nm แรงบิด (การขันสกรูแบบแข็ง/แบบนุม) Ømm mm เสนผาศูนยกลางของชิ้นสวนกลม

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 62841 (ผลรวมเชิงเวกเตอรของสามทิศทาง) h,D m/s

คาเฉลี่ยความสั่นสะเทือนสําหรับการเจาะใน

คาเฉลี่ยเลขคณิตของผลรวมของความสั่นสะเทือน m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

สัญลักษณ ตัวอักษร คําอธิบาย Fe153

กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทาง อุตสาหกรรมที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา ไขควง/สวานไรสายขนาดมือถือ สําหรับขันเขาและคลาย สกรูและนอตออก และสําหรับเจาะและขันสกรูในโลหะ ไม พลาสติก เซรามิก รวมทั้งสําหรับทําเกลียว ทํางานโดยไมตอง ใชน้ํา ใหทํางานในบริเวณปลอดภัยจากสภาพอากาศ โดยใช เครื่องมือและอุปกรณประกอบที่ FEIN แนะนํา คําเตือนเพื่อความปลอดภัยสําหรับสวาน คําเตือนเพื่อความปลอดภัยสําหรับ การทํางานทั้งหมด เมื่อทํางานในบริเวณที่อุปกรณตัดหรือสกรูอาจส ัมผัส สายไฟฟาที่ซอนอยู ตองจับเครื่องมือไฟฟา ตรงพื้นผิวจับที่หุมฉนวน หากอุปกรณตัดสัมผัสสาย ที่ “มีกระแสไฟฟา” ไหลผาน จะทําใหชิ้นสวนโลหะที่ไมได หุมฉนวนของเครื่องมือไฟฟาเกิด “มีกระแส ไฟฟา” ดวย และสงผลใหผูใชงานเครื่องถูกไฟฟาดูดได คําเตือนเพื่อความปลอดภัยเมื่อใชดอกสวานยาว อยาทํางานดวยความเร็วที่สูงกวาอัตราความเร็วสูงสุดที่ อนุญาตของดอกสวานอยางเด็ดขาด หากใชความเร็วที่ สูงกวา ดอกสวานอาจโคงงออยางงายดายเมื่อปล อยให หมุนอยางอิสระโดยไมสัมผัสชิ้นงาน และสงผล ใหไดรับบาดเจ็บ เริ่มตนเจาะดวยความเร็วต่ําและใหปลายดอกสวานสัมผัส ชิ้นงานเสมอ หากใชความเร็วที่สูงกวา ดอกสวานอาจโคงงอ อยางงายดายเมื่อปลอยใหหมุนอยางอิสระโดยไมสัมผั

ชิ้นงาน และสงผลใหไดรับบาดเจ็บ ใชแรงกดลงตามแนวแกนของดอกสวานเทานั้นและอย าใช แรงกดมากเกินไป ดอกสวานอาจโคงงอทําใหเกิด การแตกหักหรือสูญเสียการควบคุม และสงผลใหไดรับ

คําเตือนพิเศษเพื่อความปลอดภัย ระวังสายไฟฟา ทอแกซ หรือทอน้ําที่ถูกปดบังอยู ตรวจสอบ บริเวณทํางานดวยเครื่องตรวจหาโลหะ ตัวอยาง เช น กอน เริ่มตนทํางาน สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แวนตาปองกัน อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวมประกบหูป องกันเสียงดัง สวมถุงมือ และสวมผากันเปอน พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากต ัวทานได แวนปองกันตาตองสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน ยึดชิ้นงานใหมั่นคง ชิ้นงานที่ถูกจับดวยอุปกรณยึดหนีบหรือ ปากกาจับ จะมั่นคงกวาการจับดวยมือ ถือเครื่องมือไฟฟ าใหมั่นคง อาจเกิดแรงบิดตานสูงใน

อยาทํางานกับวัสดุที่ประกอบดวยแมกนีเซียม อันตราย จากไฟไหมอยาทํางานกับพอลิเมอรเสริมแรงดวยคารบอน

CFP (carbon-fiber-reinforced polymer) และ วัสดุที่มีแอสเบสทอส วัสดุเหลานี้ถือเปนสารกอมะเร็ง อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชปายติดกาว อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง

าอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัย การทํางานแตอยางใด ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเปาลมของ มอเตอรจะดูดฝุนเขาในครอบเครื่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได อยามองหรือจองในระยะใกลเขาไปในแสงจากหลอดไฟของ เครื่องมือไฟฟา อยาเล็งแสงจากหลอดไฟเขาไปในดวงตาของ

คคลอื่นในบริเวณใกลเคียงอยางเด็ดขาด รังสีที่ผลิตจาก หลอดไฟอาจเปนอันตรายตอดวงตา อยาหันเครื่องมือไฟฟาไปยังตัวทานเอง บุคคลอ ื่น หรือสัตว อันตรายจากการไดรับบาดเจ็บจากเครื่องมือที่ร อนหรือ

การใชและการจัดการกับแบตเตอรี่ (แบตเตอรี่แพ็ค) เพื่อหลีกเลี่ยงสถานการณอันตราย ตัวอยาง เชน การเผาไหม เปลวไฟ การระเบิด การบาดเจ็บที่ผิวหนัง และการบาดเจ็บ อื่นๆ เมื่อหยิบจับและใชงานแบตเตอรี่ ใหปฏิบ ัติตาม คําสั่งดังตอไปนี้: อยาแยกหรือถอดสวนประกอบแบตเตอรี่ เปด หรือทำเปน เศษเล็กเศษนอย อยาใหแบตเตอรี่ถูกกระทบทางกลไกหรือถูก กระแทกอยางแรง ไอระเหยและของเหลวที่เปนอันตราย สามารถลอดออกมาในกรณีที่แบตเตอรี่ชํ ารุดและใชงานอยาง ไมถูกตอง ไอระเหยสามารถทําใหระบบหายใจระคายเคือง154

ของเหลวที่ขับออกมาจากแบตเตอรี่อาจทําใหผิวหน ังระคาย เคืองหรือถูกเผาไหม เมื่อของเหลวแบตเตอรี่จากแบตเตอรี่ที่ชํารุดไปถูกวัตถุบริเวณ ใกลเคียง ใหตรวจสอบสวนประกอบนั้น ทําความสะอาด หรือ เปลี่ยนใหม ตามจําเปน เอาแบตเตอรี่ออกหางจากความรอนและเปลวไฟ อยาเก็บ รักษาแบตเตอรี่ในสถานที่แสงแดดสองโดยตรง อยาเอาแบตเตอรี่ออกจากหีบหอที่มีมาแตเดิมจนกวาจะนํา

นําแบตเตอรี่ออกจากเครื่องมือไฟฟา กอนปรับแตงเครื่อง หาก เครื่องมือไฟฟ าติดขึ้นโดยไมตั้งใจ จะเกิดอันตรายจาก

ถอดแบตเตอรี่ออก เมื่อเครื่องมือไฟฟาปดสวิทช อยูเทานั้น เอาแบตเตอรี่ออกหางจากเด็กๆ รักษาแบตเตอรี่ใหสะอาด และปกปองแบตเตอรี่จากความชื้น และน้ํา ทําความสะอาดขั้วที่สกปรกของแบตเตอรี่และ เครื่องมือไฟฟาดวยผาแหงที่สะอาด ใชเฉพาะแบตเตอรี่ที่มีสภาพสมบูรณแบบของแทของ FEIN ที่ผลิตสําหรับเครื่องมือไฟฟาของทาน เทานั้น หากทํางานกับ แบตเตอรี่ที่ชารจอยางไมถูกตอง ชํารุด ไดรับการซอมแซม หรือปรับปรุงสภาพ แบตเตอรี่เลียนแบบ หรือยี่หออื่น จะมี อันตรายจากไฟไหม และ/หรือ การระเบิด ปฏิบัติตามคําแนะนําเพื่อความปลอดภัยในหนังสือค ูมือ การใชงานของเครื่องชารจแบตเตอรี่ การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 62841 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อ ทํางานประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลก ไป หรือไดรับการบํารุงรักษาไมดีพอ ระดั บการสั นอาจ ผิดแผกไป ปจจัยเหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจน ตลอดระยะเวลาทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื

ไฟฟาและอุปกรณประกอบ ทํามือใหอุนไว จัดระเบียบ

การจัดการกับฝุนอันตราย เมื่อใชเครื่องมือไฟฟานี้สําหรับไสวัสดุออก อาจเกิดฝุนที่เปน อันตรายตอสุขภาพ การสัมผัสหรือหายใจเอาฝุนบางประเภทเขาไป ต. ย. เชน แอสเบสทอส หรือวัสดุที่มีแอสเบสทอส เคลือบผิวท ี่มี สารตะกั่ว โลหะ ไมบางประเภท แรธาตุ และอนุภาคซ ิลิเกต จากวัสดุผสมหิน ตัวทําละลายสี ผลิตภัณฑรักษาเน ื้อไม สี

นเพรียงสําหรับเรือเดินสมุทร สามารถกระตุนให เกิด ปฏิกิริยาแพแกผูใชเครื่องหรือผูที่ยืนอย ูใกลเคียง และ/หรือ นํามาซึ่งโรคติดเชื้อระบบหายใจ มะเร็ง ความผิดปกติแต กําเนิด หรืออันตรายตอการเจริญพันธุอื่นๆ อันตรายจาก การหายใจเอาฝุนเขาไปขึ้นอยูกับการรับฝุน ใหใช อุปกรณดูดฝุนที่กําหนดใหใชไดกั บฝุนที่เก ิดขึ้น รวมทั้งใช อุปกรณปองกันรางกาย และจัดสถานที่ทํางานใหม ี การระบายอากาศที่ดี ปลอยใหวัสดุที่มีแอสเบสทอสเปนงาน ของผูเชี่ยวชาญ ฝุนไมและฝุนที่เปนโลหะเบา สวนผสมรอนๆ ของผงขัด และ เคมีวัสดุ สามารถลุกไหมดวยตนเองภายใตสภาพแวดลอมที่ ไมพึงประสงค หรืออาจทําใหเกิดระเบิดได หลีกเลี่ยงไมให ประกายไฟแลบไปยังทิศทางอุปกรณเก็บผง รวมทั

เครื่องมือไฟฟาและวัสดุที่ขัดรอนเกินไป ถายอุปกรณเก็บผง/ ถังผงใหทันทวงที ปฏิบัติตามคําแนะนําในการทํางาน ของบริษัทผูผลิตวัสดุ รวมทั้งกฎขอบังคับที่เกี่ยวกับวัสดุ ชิ้นงาน ที่บังคับใชในประเทศของทาน คําแนะนําในการปฏิบัติงาน ปรับสวิทชเลือกการหมุนและสวิทชเลือกเกียรเมื่อเครื่องหยุด นิ่งอยูกับที่แลวเทานั้น ดันสวิทชเลือกเกียรไปจนสุดเสมอ มิฉะนั้นเครื องมือไฟฟาอาจ ไดรับความเสียหาย เมื่อเครื่องมือไฟฟารอนเกินพิกัด ไฟ LED ในดามจับจะ

ในกรณีที่ทํางานเกินกําลัง เครื่องจะปดสวิทช ตั้งสวิทชเลือกการหมุนไวที่ตําแหนงกลางเพื่อหลีกเลี่ยง การติดเครื่องเองโดยไมตั้งใจ ต. ย. เชน ในระหวางการขนยาย การตั้งแรงบิด โรงงานผลิตตั้งแรงบิดไวสําหรับใชกับสกรูขนาดเล็กจนถึง ขนาดกลาง155

การจัดการกับแบตเตอรี่ จัดเก็บ ใชงาน และชารจแบตเตอรี่ดวยเครื่องชารจแบตเตอรี่

FEIN ภายในชวงอุณหภูมิใชงานระหวาง 5°C – 45°C

(41°F – 113°F) เทานั้น เมื่อเริ่มตนกระบวนการชารจ อุณหภูมิของแบตเตอรี่ตองอยูในชวงอุณหภูมิใชงานของ

เปอรเซ็นตที่แทจริงของสภาพการชารจแบตเตอร ี่จะแสดงเมื่อ มอเตอรของเครื่องมือไฟฟาหยุดนิ่งเทานั้น ระบบอิเล็กทรอนิกสจะปดสวิทชมอเตอรโดยอัตโนมัติ กอนที่ แบตเตอรี่จะคายประจุออกเกือบหมด การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุน นําไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ให ใชอากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาด ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ อยาสงผลิตภัณฑที่สัมผัสกับแอสเบสทอสไปซอมแซม กําจัด ผลิตภัณฑที่ปนเปอนแอสเบสทอสตามขอบังคับเฉพาะ ประเทศวาดวยการกําจัดของเสียที่ประกอบดวยแอสเบสทอส รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้

ในอินเทอรเน็ตที่ www.fein.com หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได: เครื่องมือ แบตเตอรี่, ตะขอล็อคกับสายเข็มขัด ชองเก็บ ดอกสวาน หัวจับดอกสวาน (ASCM12 (**)) การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้

FEIN ยังใหการรับประกันตามคําประกาศรับประกัน ของบริษัทผูผลิต FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือ

การรับรองการปฏิบัติตามมาตรฐาน การรับรอง CE นี้ใชไดเฉพาะกับประเทศในสหภาพยุโรป

EFTA (European Free Trade Association) และ สําหรับผลิตภัณฑที่มีไวสําหรับตลาด EU หรือ EFTA เทานั้น หลังจากวางจําหนายผลิตภัณฑในตลาด EU เครื่องหมาย UKCA จะไมมีผลบังคับใช

UKCA ใชไดเฉพาะกับตลาดบริเตนใหญ (อังกฤษ เวลส และสกอตแลนด) และสําหรับผลิตภัณฑที่มีไว สําหรับตลาดบริเตนใหญเทานั้น หลังจากวางจําหนาย ผลิตภัณฑในตลาดบริเตนใหญ เครื่องหมาย CE จะ ไมมีผลบังคับใช

FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี เอกสารทางเทคนิคที่: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม ตองคายประจุออกกอนนําแบตเตอรี่ไปทิ้งอยางถูกตอง สําหรับแบตเตอรี่ที่คายประจุออกไมหมดสิ้น ใหห อหุมขั้ว ดวยฉนวนเทปเพื่อปองกันการลัดวงจร

LED ความหมาย ลักษณะการดําเนินการ

ชารจแบตเตอรี่ ไฟกะพริบสีแดง แบตเตอรี่

ทําแบตเตอรี่ใหเขาสูชวง อุณหภูมิการทํางานของ แบตเตอรี่ จากนั้นจึง ชารจ156
