| 제품 유형 | 무선 드릴/드라이버 |
| 브랜드 | Fein |
| 모델 | ASCM 12 Q Select |
| 정격 전압 | 12V |
| 배터리 종류 | 리튬 이온 |
| 속도 단계 | 4 |
| 무부하 속도 (min⁻¹) | 속도에 따라 다름 |
| 최대 토크 | 조절 가능, 소형 및 중형 나사용 사전 설정 포함 |
| 무게 (EPTA 기준) | 약 1.2kg |
| 기능 | 드릴링, 나사 조임, 탭핑 |
| 안전 | 과부하 시 자동 정지, 충전 및 과부하 LED 표시기 |
| 유지보수 | 환기구를 건조하고 기름 없는 압축 공기로 청소 |
| 예비 부품 | www.fein.com에서 확인 가능 |
| 포함 액세서리 | 드릴 척, 배터리, 충전기 (버전에 따라 다름) |
| 보증 | 법적 규정에 따름 |
자주 묻는 질문 - ASCM 12 Q Select Fein
사용자 질문 ASCM 12 Q Select Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 드릴 무료 PDF 형식! 매뉴얼 찾기 ASCM 12 Q Select - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. ASCM 12 Q Select 브랜드 Fein.
사용 설명서 ASCM 12 Q Select Fein

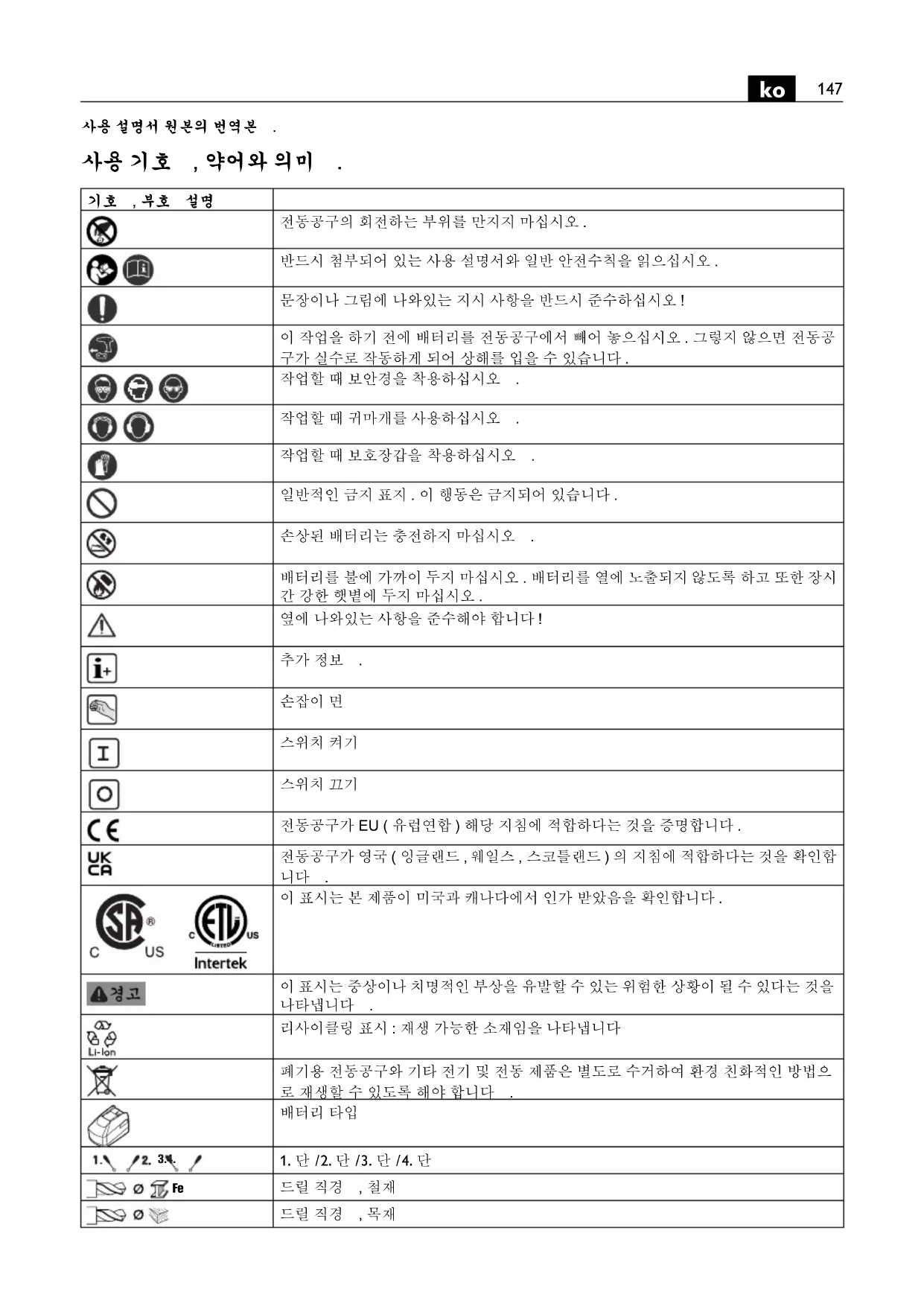

| 기호,부호 설명 | |
 | 전동공구의 회전하는 부위를 만지지 마십시오. |
 | 반드시 침부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 이 작업을 하기 진에 배터리를 전동공구에서 빼어 놓으십시오.그렇지 않으면 진동공구가 실수로 작동하게 되어 상해를 입을 수 있습니다. |
 | 작업할 때 보안경을 착용하십시오 . |
 | 작업할 때 귀마개를 사용하십시오 . |
 | 작업할 때 보호장갑을 착용하십시오 . |
 | 일반적인 급지 표지.이 행동은 급지되어 있습니다. |
| [CKKA] | 손상된 배터리는 충전하지 마십시오 . |
 | 배터리를 붙에 가까이 두지 마십시오.배터리를 열에 노출되지 않도록 하고 또한 장시간 강한 햇별에 두지 마십시오. |
 | 옆에 나와있는 사항을 준수해야 합니다! |
 | 추가 정보 . |
 | 손잡이 면 |
 | 스위치 켜기 |
 | 스위치 끄기 |
 | 전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 전동공구가 영국(잉글렌드,웨일스,스코틀렌드)의 지침에 적합하다는 것을 확인합니다 . |
  | 이 표시는 본 제품이 미국과 케나다에서 인가 만았음을 확인합니다. |
 | 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다 . |
 Li-Ion | 리사이클링 표시:재생 가능한 소재임을 나타냅니다 |
 | 폐기용 전동공구와 기타 진기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다 . |
 | 배터리 타입 |
  | 1.단 /2.단 /3.단 /4.단 |
 | 드릴 직경 , 철재 |
 | 드릴 직경 , 목재 |
| 기호,부호 | 설명 |
 | 드릴 직경,식재 |
 | 척 고정 부위 |
 | 스크류 직경 |
 | EPTA-Procedure 01에 따른 중량 |
 | 지속 |
 | 고속 |
 | 토크 감소 |
 | 토크 증가 |
| (**) | 숫자나 알파벳을 포함할 수 있습니다 |
| 부호 국제 단위 국내 단위 설명 | |||
| U | V--- | V--- | 전기 직류 전압 |
| f | Hz Hz | 주파수 | |
| n_0 | /min, min^-1, rpm, r/min /min | 무부하속도 ( 완진히 충진된 베터리 경우 ) | |
| n_S | /min, min^-1 | /min | 타격률 |
| M... | Nm Nm | 토크 ( 경질 / 연질 시트의 스크류작업 ) | |
| ∅ | m m | m | 원형 부품의 폐경 |
| L_pA | dB dB | 음압 레벨 | |
| L_wA | dB dB | 음향 레벨 | |
| L_pCpeak | dB dB | 최고 음압 레벨 | |
| K... | 불확징성 | ||
| a | m/s^2 | m/s^2 | EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 ) |
| a_h,D | m/s^2 | m/s^2 | 금속에 드릴작업 시 평균 진동치 |
| a_h | m/s^2 | m/s^2 | 전체 진농값의 산술적 평균치 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 | |
안전 수칙
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키
지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 침부된 "일반 안전 수칙 ("문서 번호 3 41 30 465 06 0) 을자세히 읽고
완전히 이해한 후에 기기를 사용하십시오.나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 진동공구를 인도하거나 매각할 경우 설명시도 함께 전달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
전동공구의 사용 분야 :
휴대용 충전 드릴/드라이버는 난씨와 관계 없는 환경에서 FEIN 사가 허용하는 비트와 액세서리를 사용하여, 나사못이나 너트를 조이고 푸는 작업, 금속, 목재, 플라스틱 및 세라믹에 드릴작업 및 스크류작업, 그리고 나사산절삭 (테핑) 작업을 하는데 사용해야 합니다.
드릴 머신용 안전 수칙.
모든 작업 시 안전 수칙.
작업할 때 비트나 나사못으로 보이지 않는 전선에 달을 위험이 있으면 기기의 절연된 손잡이 면을 잠으십시오. 전류가 흐르는 전선에 집하게 되변 기기의 금속 부위에 전기가 통해 감전될 위험이 있습니다.
긴 비트로 작업 시 안전 수칙.
절대로비트의 최대 허용 속도보다 높은 속도로 작업하지 마십시오.높은 속도에서 비트가 공작물에 당지 않고 회 전할 경우 비트가 약간 훨 수 있으며 부상을 유발할 수 있습니다.
드릴작업은 항상 낮은 속도에서 비트가 공작물에 접한 경우에 시작하십시오.높은 속도에서 비트가 공작물에 당지 않고 회진할 경우 비트가 약간 휐 수 있으며 부상을 유발할 수 있습니다.
과도한 압력을 가하지 말고 비트에 세로 방향으로만 누르십시오. 비트가 훨 수 있으며 이로 인해 부러지거나 통제가 어려워져 부상을 유발할 수 있습니다.
특별 안전 수칙 .
보이지 않는 부위에 있는 배선 및 배관 여부를 확인하십시오. 작업을 시작하기 전에 금속 탐지기 등을 사용하여 작업 분야를 점검하십시오.
작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안정을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.
작업물을 잘 고정하십시오. 고정장치에 장착하여 작업하면 손으로 잡는 것보다 더 안전합니다.
전동공구를 꽕 잠으십시오. 갑자기 강한 반동력이 생길 수 있습니다.
마그네슘을 함유한 소재에 작업하지 마십시오. 화재 위험이 있습니다.
탄소 섬유 강화 플라스틱 (CFP) 소재와 석면 소재에 작업 하지 마십시오. 이는 발암성 물질로 간주됩니다.
전동공구에 명판이나 표지판을 부착하기 위해 리벳이나 나사를 사용하지 마십시오. 절연이 손상되면 감전 보호 효과가 무효화되므로 접착식 라벨을 사용하는 것이 좋습니다.
전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 응세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
정기적으로 전동공구의 환기구를 비금속 공구를 사용하여 닿아 주십시오. 모터의 블로어로 인해 하우징 안으로 먼지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될 위험이 있습니다.
절대로 가까은 거리에서 전동공구의 램프 불빛 안으로 들여다보지 마십시오. 또한 주위에 있는 다른 사람의 눈에 불빛을 비추지 마십시오. 조명 기기에서 발사되는 광선이 눈에 유해할 수 있기 때문입니다.
전동공구를 작업자 자신이나 다른 사람 혹은 동물에 향하게 하지 마십시오. 날카롭거나 뜨거운 액세서리로 인해 상해를 입을 수 있습니다.
배터리 (배터리 팩) 의 사용과 취급.
배터리를 사용하여 작업할 때 화상, 화재, 폭발, 피부의 상처 득 기타 상해 위험을 방지 하려면 다음 사항을 준수해야 합니다 :
배터리를 분해하거나 절단하지 마십시오. 배터리에 기계적인 층격을 가하지 마십시오. 손상되었거나 규정대로 사용하지 않은 경우 배터리에서 유해한 증기나 유체가 발생할 수 있습니다. 증기로 인해 호흡기가 자극될 수 있습니다. 배터리에서 나오는 유체로 인해 피부에 자극 현상이 생기거나 화상을 입을 수 있습니다.
손상된 배터리에서 나오는 유체가 인접해 있는 물체에 닿은 경우, 해당되는 부위에 이상이 없는지 확인하고 깨끗이 딱아 주십시오. 정우에 따라 이를 교환해 주어야 합니다.
배터리를 고열이나 블에 가까이 두지 마십시오. 배터리를 직사광선이 드는 곳에서 보관하지 마십시오.
배터리를 사용하기 바로전에 정 purity 포장에서 꺼내십시오 전동공구에 작업하기 전에 배터리를 전동공구에서 분리하십시오. 실수로 전동공구가 작동하게 되면 상해를 입을 수 있습니다.
배터리는 전동공주의 스위치가 꺼진 상태에서만 빼십시오.
배터리는 어린이들의 손이 닿지 않는 곳에 보관하십시오. 배터리를 깨/<이> 유지하고 수분이나 물에 가까이 두지 마십시오. 배터리와 전동공구의 오염된 연결 부위를 마른 깨</이> 친으로 닿아 주십시오.
전동공구용으로 나온 하자가 없는 파인 (FEIN) 정플 배터리만을 사용하십시오. 적합하지 않은, 손상되거나 수리한 배터리, 모조품이나 타사의 배터리를 사용하여 작업하거나 충전하면, 화재 그리고/혹은 폭발 위험이 있습니다.
배터리 층전기의 사용 설명서에 나와있는 안전수칙을 준 수하십시오.
손과 팔에 가해지는 진동
이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 전동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.
기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우 입니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.
진동 부하를 정확히 측정하려면 기기의 스위치가 끼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.
더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안전 수칙을 세우십시오. 예를 들면 전동공구와 엑세서리를 정비하고, 손을 따뜻하게 하며 작업 순서를 정하십시오.
위험한 분진의 취급
이 진동공구를 사용하여 소재를 제거하는 작업을 할 경우 유혜한 분진이 발생할 수 있습니다.
석면과 석면을 포함한 소재, 납 성분을 포함한 페인트, 금속, 몇가지 목재 종류, 광물, 석재 합유 소재의 규산염 입자, 도료 용매, 목재 보호재, 선박용 방오 도료 등에서 발생하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고/또는 호흡기 질환, 암 및 생식기 장애가 생길 수 있습니다. 분진을 호흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용
하고, 작업장 환기가 잘 되도록 하십시오. 아스베스트 성분을 함유한 소재는 반드시 진문가에게 맡겨 작업하도록 하십시오.
목재나 경금속에서 발생하는 분진 혹은 연마 시 생기는 분진과 화학 성분의 뜨거운 혼합물은 종지 않은 환경에서 저절로 점화하거나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 뒤지 않도록 하고, 전동공구와 연마 작업물이 과열되지 않도록 하며, 정기적으로 분진 용기를 비워 주십시오. 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규정을 준수하십시오.
사용 방법.
회전 방향 선택 스위치와 기어 선택 스위치는 모터가 징지된 상태에서만 작동해야 합니다.
기어 선택 스위치를 항상 끝까지 빌어 주십시오. 그렇지 않으면 전동공구가 손상될 수 있습니다.
전동공구에 열적 과부하가 길리면 손잡이에 있는 LED 가 깜박여 이를 나타냅니다.
전동공구가 과부하되면 자동으로 꺼집니다.
운반 시 기기가 실수로 작동하는 것을 방지하려면 회전방 항 선택 스위치를 가운데로 두십시오.
토크 설정하기
제품 출시 초기값은 소형 및 중형 사이즈의 스크류에 맞게 설정되어 있습니다.
배터리 취급
배터리는 작동 온도 범위 5°C - 45°C (41°F - 113°F)에서 보관, 작동하고 FEIN 충전기만을 사용하여 충전해야 합니다. 배터리 온도는 충전을 시작할 때부터 배터리 작동 온도 범위네에 있어야 합니다.
| LED 표시기 | 위미 조치 | |
| 1-4 녹색LED | 배터리 충전 단계 | 작동 |
| 적색 연속등 | 배터리가 거의 방진 상태입니다 | 배터리를 충진하십시오 |
| 적색 깜박등 | 배터리를 사용할 수 없습니다 | 배터리가 작동 온도 범위에 있도록 한 다음 , 충진하십시오 |
배터리의 실제 충전 상태(피센트)는 전동공구가 정지한 상태에서만 보입니다.
배터리가 과방진되기 진에 진자장치가 자동으로 모터의 스위치를 꿈니다.
보수 정비 및 고객 서비스.
극심한 작업 환경조건에서 금속에 작업할 경우 전도성 분진이 전동공구 안에 쌓일 수 있습니다 전동공구의 내부로 환기구를 통해 습기와 오일는 압축 공기를 불어 넣으십시오.
석면과 접하게 된 제품은 수리를 맡겨서는 안됩니다. 석면으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.
본 진동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다: 장착용 액세서리, 베터리, 밸트 결이, 비트 조립용 부품 (bit garage), 드릴 척 (ASCM12 (**))
플질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불이 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 진동공구 공급 내역에는 이사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언
CE 인증은 EU 국가들과 EFTA ( 유럽자유무역연합) 에서 만, 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다. 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상실합니다.
UKCA 인증은 영국(잉글랜드, 웨일스, 스코틀랜드)에서만, 그리고 영국 시장용 제품에만 적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.
FEIN사는 단독 책임 하에 본 제품이 이 사용 설명서 후면 에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C.&E.Fein GmbH,
D-73529 Schwäbisch Gmünd
환경 보호,처리
포장제, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
배터리를 반드시 방전된 상태로 폐기하십시오.
완전히 방전되지 않은 배터리는 단락되는 것을 방지하기 위해 단자 부위에 집착 테이프를 붙여 절연하십시오.
