| Typ výrobku | Bezdrátová vrtačka-šroubovák |
| Značka | Fein |
| Model | ASCM 12 Q Select |
| Jmenovité napětí | 12 V |
| Typ akumulátoru | Li-ion |
| Počet rychlostí | 4 |
| Otáčky naprázdno (min⁻¹) | Proměnné podle rychlosti |
| Utahovací moment | Nastavitelný, s přednastavením pro malé a střední šrouby |
| Hmotnost (dle EPTA) | 1,2 kg (přibl.) |
| Funkce | Vrtání, šroubování, řezání závitů |
| Bezpečnost | Automatické vypnutí při přetížení, LED indikátor nabíjení a přetížení |
| Údržba | Čistěte ventilační otvory suchým a beztukovým stlačeným vzduchem |
| Náhradní díly | K dispozici na www.fein.com |
| Příslušenství v balení | Vrtací sklíčidlo, akumulátor, nabíječka (podle verze) |
| Záruka | V souladu s právními předpisy |
Často kladené otázky - ASCM 12 Q Select Fein
Dotazy uživatelů ohledně ASCM 12 Q Select Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod ASCM 12 Q Select - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ASCM 12 Q Select značky Fein.
NÁVOD K OBSLUZE ASCM 12 Q Select Fein
Překlad původního návodu k obsluze.
Použité symboly, zkratky a pojmy.

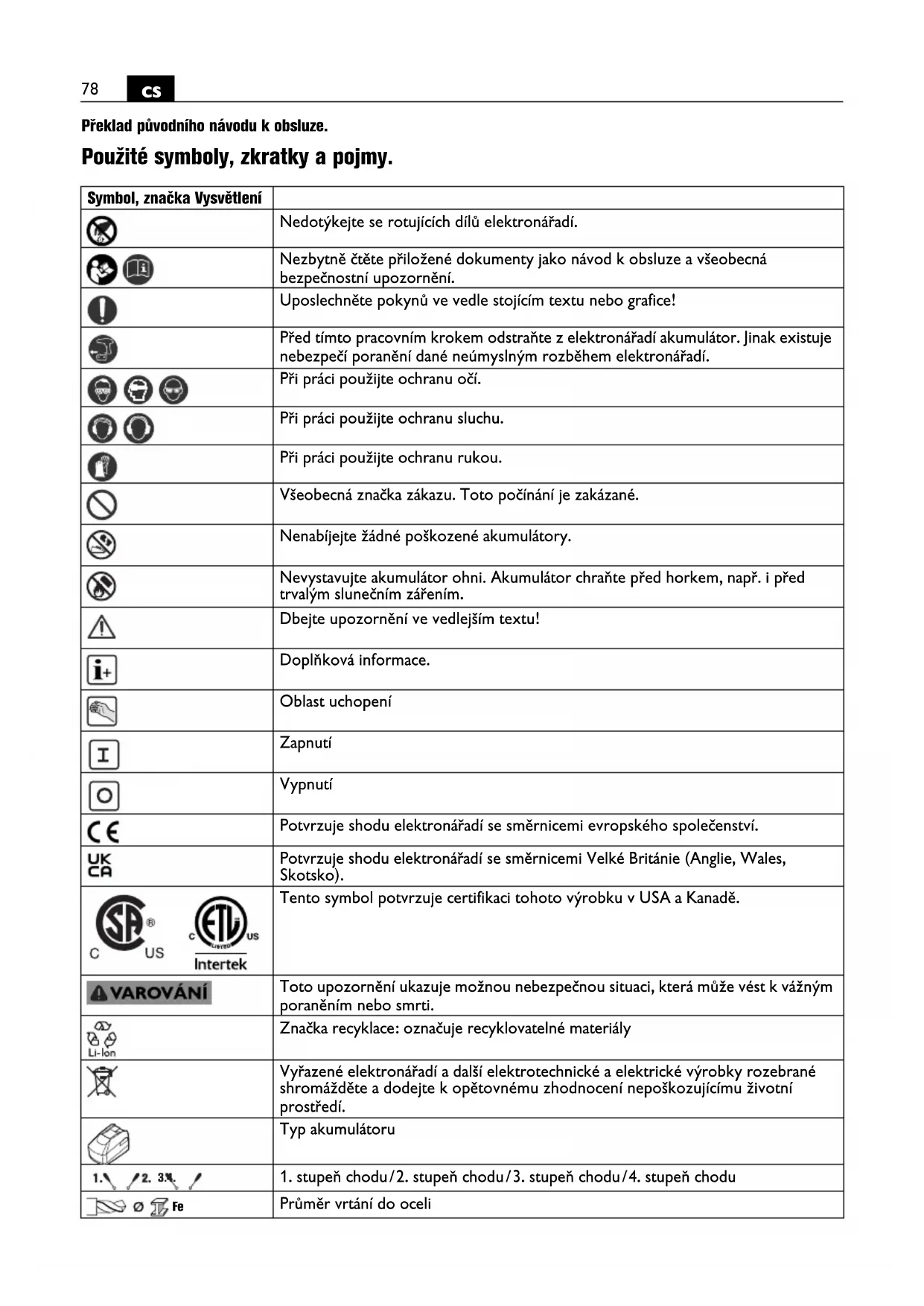

| Symbol, značka Vysvětlení | |
 | Nedotýkejte se rotujících dílů elektronářadí. |
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
 | Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. |
 | Při práci použijte ochranu očí. |
 | Při práci použijte ochranu sluchu. |
 | Při práci použijte ochranu rukou. |
 | Všeobecná značka zákazu. Toto počínání je zakázané. |
 | Nenabíjejte žádné poškozené akumulátory. |
 | Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. |
 | Dbejte upozornění ve vedlejším textu! |
 | Doplňková informace. |
 | Oblast uchopení |
| [2KBH] | Zapnutí |
 | Vypnutí |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). |
  | Tento symbol potvrzuje certifikaci tohoto výrobku v USA a Kanadě. |
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Značka recyklace: označuje recyklovatelné materiály |
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
 | Typ akumulátoru |
 | 1. stupeň chodu/2. stupeň chodu/3. stupeň chodu/4. stupeň chodu |
 | Průměr vrtání do oceli |
| Symbol, značka | Vysvětlení |
 | Průměr vrtání do dřeva |
 | Průměr vrtání do kamene |
 | Upínací rozsah vrtacího sklíčidla |
 | Průměr šroubu |
_ | Hmotnost podle EPTA-Procedure 01 |
 | Malý počet otáček |
 | |
 | Velký počet otáček |
 | |
 | Zmenšení kroutícího momentu |
 | Zvětšení kroutícího momentu |
 | |
| (**) může obsahovat číslice | nebo písmena |
| Značka Jednotka mezinárodní Jednotka národní Vysvětlení | |||
| UV V Elektrické stejnosměrné napětí | --- | ||
| fHz Hz Frekvence | |||
| n_0 | /min, min ^-1 , rpm, r/min min ^-1 | Počet otáček při běhu naprázdno (u plně nabitého akumulátoru) | |
| n_S | /min, min ^-1 | /min Počet úderů | |
| M... | Nm Nm | Kroutící moment (tvrdý/měkký šroubový spoj) | |
| ∅ | mm mm | Průměr kulatého dílu | |
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 62841 (vektorový součet tří os) |
| a_h,D | m/s ^2 | m/s ^2 | Střední hodnota vibrací pro vrtání do kovu |
| a_h | m/s ^2 | m/s ^2 | Aritmetický průměr celkových hodnot vibrací |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. | |
Pro Vaši bezpečnost.
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým
„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
ruční vrtací šroubovák pro zašroubování a vyšroubování šroubů a matic a pro vrtání a šroubování do kovu, dřeva, umělé hmoty a keramiky a též pro řezání závitů pomocí firmou FEIN schválených pracovních nástrojů a příslušenství bez přívodu vody v prostředí chráněném před povětrnostními vlivy.
Bezpečnostní upozornění pro vrtačky.
Bezpečnostní upozornění pro veškeré práce.
Pokud provádíte práce, při kterých může zasáhnout pracovní nástroj nebo šrouby skrytá elektrická vedení, držte nářadí na izolovaných plochách rukojetí. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem.
Bezpečnostní upozornění při používání dlouhých vrtáků.
V žádném případě nepracujte s vyšším počtem otáček, než je pro daný vrták maximálně přípustný. Při vyšším počtu otáček se může vrták lehce ohnout, pokud se otáčí volně bez kontaktu s obrobkem a to může vést k poraněním.
Proces vrtání začinejte vždy s nižším počtem otáček a v okamžiku, kdy má vrták kontakt s obrobkem. Při vyšším počtu otáček se může vrták lehce ohnout, pokud se otáčí volně bez kontaktu s obrobkem a to může vést k poraněním.
Nepůsobte nadměrným tlakem a pouze v podélném směru vůči vrtáku. Vrták se může ohnout a tím zlomit nebo vést ke ztrátě kontroly a poraněním.
Speciální bezpečnostní předpisy.
Dbejte na skrytě položené elektrické vedení, plynové a vodovodní potrubí. Před začátkem práce zkontrolujte pracovní oblast např. přístrojem na zjišťování kovů.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochrání před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
Držte elektronářadí dobře a pevně. Krátkodobě mohou nastat vysoké reakční momenty.
Neopracovávejte žádný materiál s obsahem hořčíku. Existuje nebezpečí požáru.
Neopracovávejte žádnou umělou hmotu zesílenou uhlíkovými vlákny a žádný materiál s obsahem azbestu. Tyto materiály jsou považovány za karcinogenní.
Je zakázáno šroubovat nebo nýlovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
Nikdy se z malé vzdálenosti nedívejte do světla svítilny elektronářadí. Nikdy nemiřte světlem svítilny na oči jiných osob, jež se nacházejí v blízkosti. Záření, které je vytvářeno osvětlovacím prostředkem, může být pro oči škodlivé.
Nesměrujte elektronářadí proti sobě ani jiným osobám či zvířatům. Existuje nebezpečí zranění od ostrých nebo horkých pracovních nástrojů.
Používání a zacházení s akumulátorem (akumulátorovým blokem).
Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění:
Akumulátory nesmějí být rozebírány, otevírány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Při poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám.
Pokud kapalina vytékající z poškozeného akumulátoru potřisnila sousední předměty, zkontrolujte dotčené díly, vyčistěte je nebo je popř. vyměňte.
Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na prímém slunečním světle.
Akumulátor vyjměte z originálního obalu až tehdy, když se má použít.
Před prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění.
Akumulátor odejměte pouze při vypnutém elektronářadí.
Udržujte akumulátory daleko od dětí.
Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné přípojky akumulátoru a elektronářadí vyčistěte pomocí suchého, čistého hadříku.
Používejte pouze neporušené, originální akumulátory FEIN, jež jsou určeny pro Vaše elektronářadí. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizími výrobky existuje nebezpečí požáru a/nebo výbuchu.
Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 62841 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Zacházení s nebezpečným prachem
Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.
Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávání a též ve Vaší zemi platných předpisů pro opracovávané materiály.
Pokyny k obsluze.
Přepínač směru otáčení a přepínač volby stupně převodu ovládejte pouze za stavu klidu motoru.
Přepínač volby stupně převodu posuňte vždy až na doraz. Elektronářadí se jinak může poškodit.
Tepelné přetížení elektronářadí je indikováno blikáním LED v rukojeti.
Při přetížení se elektronářadí vypne.
Aby se zabránilo neúmyslnému uvedení do provozu, např. při přepravě, dejte přepínač směru otáčení do střední polohy.
Nastavení kroutícího momentu
Nastavení z výroby odpovídá rozsahu pro menší až středně velké šrouby.
Zacházení s akumulátorem.
Skladujte, provozujte a nabíjejte akumulátor pouze pomocí nabíječek FEIN v rozsahu provozní teploty akumulátoru 5 °C – 45 °C (41 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty akumulátoru.
| Ukazatel LED | Význam Akce | |
| 1 –4 zelené LED | Procentuální stav nabití | Provoz |
| Červené trvalé světlo | Akumulátor je téměř prázdný | Akumulátor nabijte |
| Červené blikající světlo | Akumulátor není připravený k provozu | Akumulátor uvedte do rozsahu provozní teploty akumulátoru, poté nabijte |
Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí.
Při blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor.
Údržba a servis.
Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodivý prach. Často vyfukujte
vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje.
Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Následující díly můžete, je-li třeba, vyměnit sami: pracovní nástroje, akumulátor, závěs na opasek, zásobník na bity, vrtací sklíčidlo (ASCM12 (**)
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost. Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu.
U ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky.
