| Tuotetyyppi | Langaton pora-ruuvinväännin |
| Merkki | Fein |
| Malli | ASCM 12 Q Select |
| Nimellisjännite | 12 V |
| Akun tyyppi | Li-Ion |
| Nopeuksien lukumäärä | 4 |
| Kuormittamaton nopeus (min⁻¹) | Vaihtelee nopeuden mukaan |
| Kiristysmomentti | Säädettävä, esiasetuksella pieniä ja keskikokoisia ruuveja varten |
| Paino (EPTA:n mukaan) | 1,2 kg (n.) |
| Toiminnot | Poraus, ruuvaus, kierteitys |
| Turvallisuus | Automaattinen pysäytys ylikuormituksessa, LED-merkkivalo latauksesta ja ylikuormituksesta |
| Huolto | Puhdista tuuletusaukot kuivalla, öljyttömällä paineilmalla |
| Varaosat | Saatavilla osoitteesta www.fein.com |
| Mukana tulevat lisävarusteet | Poranteräpäällinen, akku, laturi (version mukaan) |
| Takuu | Lakisääteisten määräysten mukaisesti |
Usein kysytyt kysymykset - ASCM 12 Q Select Fein
Käyttäjien kysymyksiä aiheesta ASCM 12 Q Select Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pora PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi ASCM 12 Q Select - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. ASCM 12 Q Select merkiltä Fein.
KÄYTTÖOHJE ASCM 12 Q Select Fein
Alkuperäisen käyttöohjeen käännös.

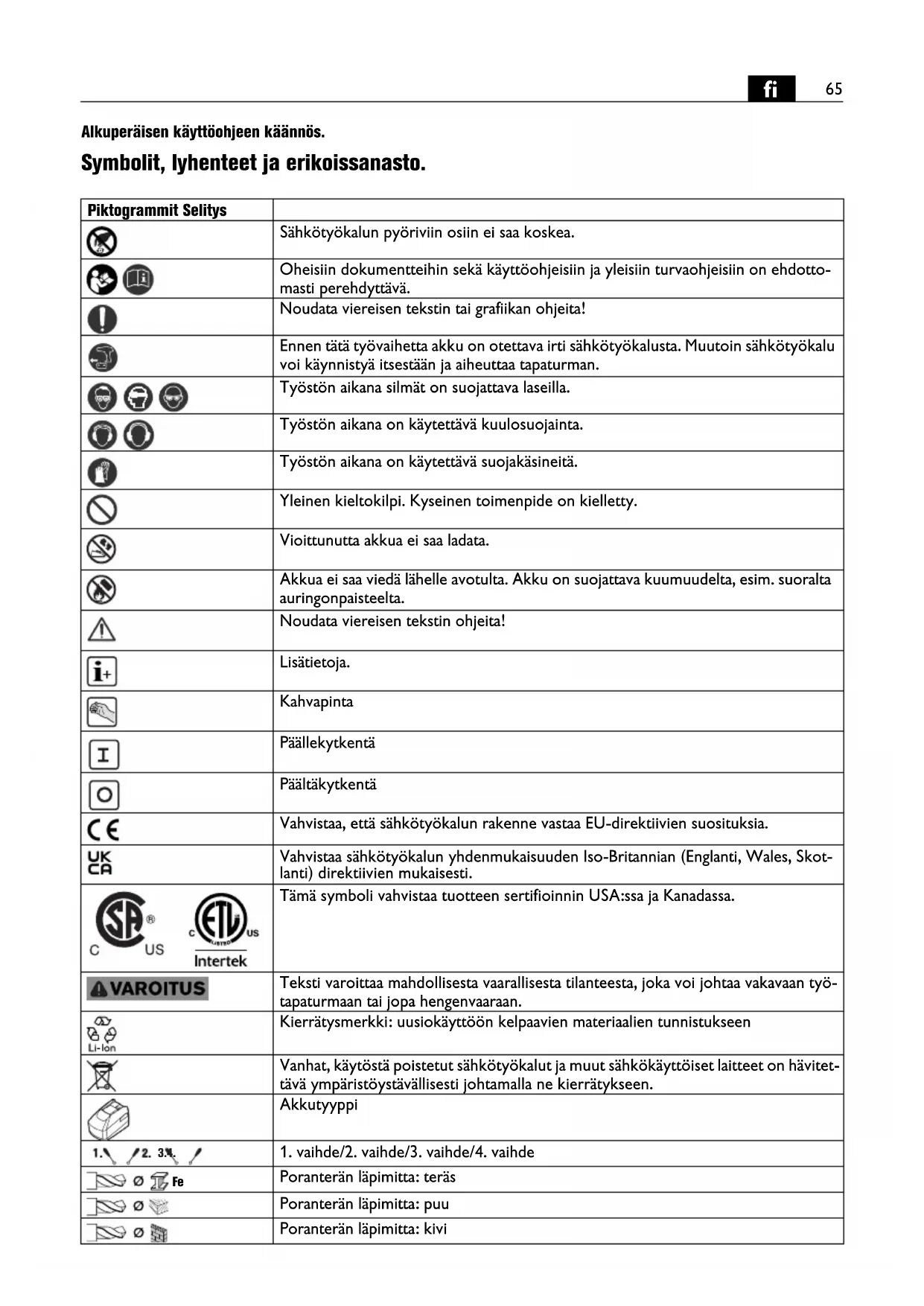

Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | ||
 | Sähkötyökalun pyöriviin osiin ei saa koskea. | |
 | Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdotto-masti perehdyttävä. | |
 | Noudata viereisen tekstin tai grafiikan ohjeita! | |
| [DIYKH] | Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman. | |
 | Työstön aikana silmät on suojattava laseilla. | |
 | Työstön aikana on käytettävä kuulosuojainta. | |
 | Työstön aikana on käytettävä suojakäsineitä. | |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. | |
 | Vioittunutta akkua ei saa ladata. | |
 | Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta auringonpaisteelta. | |
 | Noudata viereisen tekstin ohjeita! | |
 | Lisätietoja. | |
 | Kahvapinta | |
 | Päällekytkentä | |
 | Päältäkytkentä | |
 | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. | |
 | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skot-lanti) direktiivien mukaisesti. | |
  | Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. | |
| [US Intertek] | ||
 | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työ-tapaturmaan tai jopa hengenvaaraan. | |
 Li-Ion | Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen | |
 | Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitet-tävä ympäristöystävällisesti johtamalla ne kierrätykseen. | |
 | Akkutyyppi | |
| [4KSZ] | 1. vaihde/2. vaihde/3. vaihde/4. vaihde | |
 | Poranterän läpimitta: teräs | |
 | Poranterän läpimitta: puu | |
 | Poranterän läpimitta: kivi | |
| Piktogrammit | Selitys | |
 | Poraistukan kiristysalue | |
 | Ruuvin halkaisija | |
| [MZYS] | Paino vastaa EPTA-Procedure 01-tietoja | |
 | Alhainen kierroslukualue | |
 | Korkea kierroslukualue | |
 | Kiristysmomentti pienemmälle | |
 | Kiristysmomentti suuremmalle | |
| (**) voi sisältää kirjaimia tai | numeroita | |
| Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys | |||
| UV V Tasajännite== | --- | ||
| fHz Hz Taajuus | |||
| n_0 | /min, min ^-1 , rpm, r/min min | -1 | Kierrosluku tyhjäkäynnillä (akku täydessä vara- uksessa) |
| n_S | /min, min ^-1 | /min lskuluku | |
| M... | Nm Nm Vääntömomentti | (kova/pehmeä materiaali) | |
| ∅ mm mm Pyöreän kappaleen läpimitta | |||
| L_pA | dB | dB | Äänen painetaso |
| L_wA | dB | dB | Äänitaso |
| L_pCpeak | dB | dB | Äänen painetason huippuarvo |
| K... | Epävarmuustekijä | ||
| a | m/s ^2 | m/s ^2 | Tärinäarvo vastaa standardia EN 62841 (vekto- risumma, kolmiulotteinen) |
| a_h,D | m/s ^2 | m/s ^2 | Keskimääräinen tärinäarvo metalliin porattaessa |
| a_h | m/s ^2 | m/s ^2 | Kokonaistärinän laskennallinen keskiarvo |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
porakone ruuvien ja mutterien käsivaraiseen kiinnitykseen ja irrotukseen, porausten ja ruuvausten tekoon metalliin, puuhun, muoviin ja keramiikkaan sekä kiertei-
den leikkaukseen ilman vesijäähdytystä. Sähkötyökalu on suunniteltu käytettäväksi säältä suojatuissa tiloissa ja siinä saa käyttää vain FEIN:in hyväksymiä työkaluja ja lisätarvikkeita.
Porakoneiden turvallisuusohjeet.
Turvallisuusohjeet kaikille töille.
Pidä laitetta ainoastaan eristetyistä kahvapinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Turvallisuusohjeet pitkiä poranteriä käytettäes- sä.
Älä missään tapauksessa työskentele suuremmalla kierrosluvulla, kuin poranterän suurimmalla sallitulla kierrosluvulla. Suuremmilla kierrosluvulla poranterä saattaa taipua, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen. Tämä voi johtaa loukkaantumi- siin.
Aloita aina poraaminen pienellä kierrosluvulla ja poranterän ollessa kosketuksessa työkappaleeseen. Suuremmilla kierrosluvulla poranterä saattaa taipua, jos se voi pyöriä vapaasti ilman kosketusta työkappaleeseen. Tämä voi johtaa loukkaantumisiin.
Älä käytä liiallista painetta ja vain poranterän pituus-suunnassa. Poranterät voivat taipua ja siten katketa tai se voi johtaa hallinnan menettämiseen ja loukkaantumiseen.
Erityiset varotoimenpiteet.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.
Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.
Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.
Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.
Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.
CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materiaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.
Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.
Suoraan sähkötyökalun lampun valoon ei koskaan pidä katsoa pieneltä etäisyydeltä. Lampun valoa ei myös- kään pidä suunnata suoraan toisten lähellä olevien sil- miin. Lampusta tuleva säteily voi olla vahingollista silmille.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.
Akkujen käyttö ja käsittely.
Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita:
Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seu- rauksena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyt- tää hengitysteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää ihoa.
Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.
Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.
Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.
Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.
Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.
Pidä akut poissa lasten ulottuvilta.
Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.
Käytä aina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään vääräntyyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai räjähdyksen vaara.
Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.
Käsiin ja käsivarsiin kohdistuva tärinä
Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.
Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuudesta.
Terveydelle vaarallisten pölyjen käsittely
Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.
Tietyntyypipisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista.
Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta.
Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.
Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.
Työstöohjeita.
Pyörimissuunnan ja vaihdealueen saa vaihtaa ko. kytkimillä vasta kun moottori on pysähtynyt.
Vaihdealueen valintakytkin on työnnettävä aina pohjaan saakka. Muutoin sähkötyökalu voi vioittua.
Jos sähkötyökalu ylikuormittuu ja kuumenee liikaa, kahvassa oleva LED-valo alkaa vilkkua.
Ylikuormituksella sähkötyökalu kytkeytyy pois päältä.
Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon.
Kiristysmomentin säätö
Tehdasasetus vastaa aluetta pienikokoisista keskikokoi- siin ruuveihin.
Akkujen asianmukainen käsittely.
Varastoi, lataa ja käytä akkua vain akun toimintalämpötila-alueella 5 °C – 45 °C (41 °F – 113 °F). Akun lämpötilan tulee lataustapahtuman alkaessa olla akun toimintalämpötila-alueella.
| LED-valo Merkitys Toimenpide | ||
| 1 – 4 vihreä LED | prosentuaali- nen varaustila | Käyttötila |
| punainen jatkuva valo | Akku on lähes tyhjä | Akku ladattava |
| punainen vilkkuvalo | Akku ei ole käyttövalmiu- dessa | Anna akun lämmetä käyttölämpötilaan ja lataa se sitten |
Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty.
Jos akun varaustila laskee liikaa, elektroninen valvonta-piiri pysäyttää moottorin automaattisesti.
Kunnossapito, huolto.
Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on siksi hyvä puhdistaa sisältä säännöllisin välein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.
Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Seuraavat osat voi tarvittaessa vaihtaa itse:
työkalut, akku., vyönpidin, palavyö, poraistukka (ASCM12 (**)
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.
EU-vastaavuus.
CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.
Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
