| Type de produit | Perceuse-visseuse sans fil |
| Marque | Fein |
| Modèle | ASCM 12 Q Select |
| Tension nominale | 12 V |
| Type d'accumulateur | Li-ion |
| Nombre de vitesses | 4 |
| Vitesse à vide (min⁻¹) | Variable selon vitesse |
| Couple de serrage | Réglable, avec pré-réglage pour petites et moyennes vis |
| Poids (selon EPTA) | 1,2 kg (approx.) |
| Fonctions | Perçage, vissage, taraudage |
| Sécurité | Arrêt automatique en cas de surcharge, indicateur LED de charge et de surcharge |
| Entretien | Nettoyer les ouïes de ventilation avec air comprimé sec et sans huile |
| Pièces détachées | Disponibles sur www.fein.com |
| Accessoires inclus | Mandrin de perçage, accumulateur, chargeur (selon version) |
| Garantie | Conformément à la réglementation légale |
FOIRE AUX QUESTIONS - ASCM 12 Q Select Fein
Questions des utilisateurs sur ASCM 12 Q Select Fein
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice ASCM 12 Q Select - Fein et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ASCM 12 Q Select de la marque Fein.
MODE D'EMPLOI ASCM 12 Q Select Fein

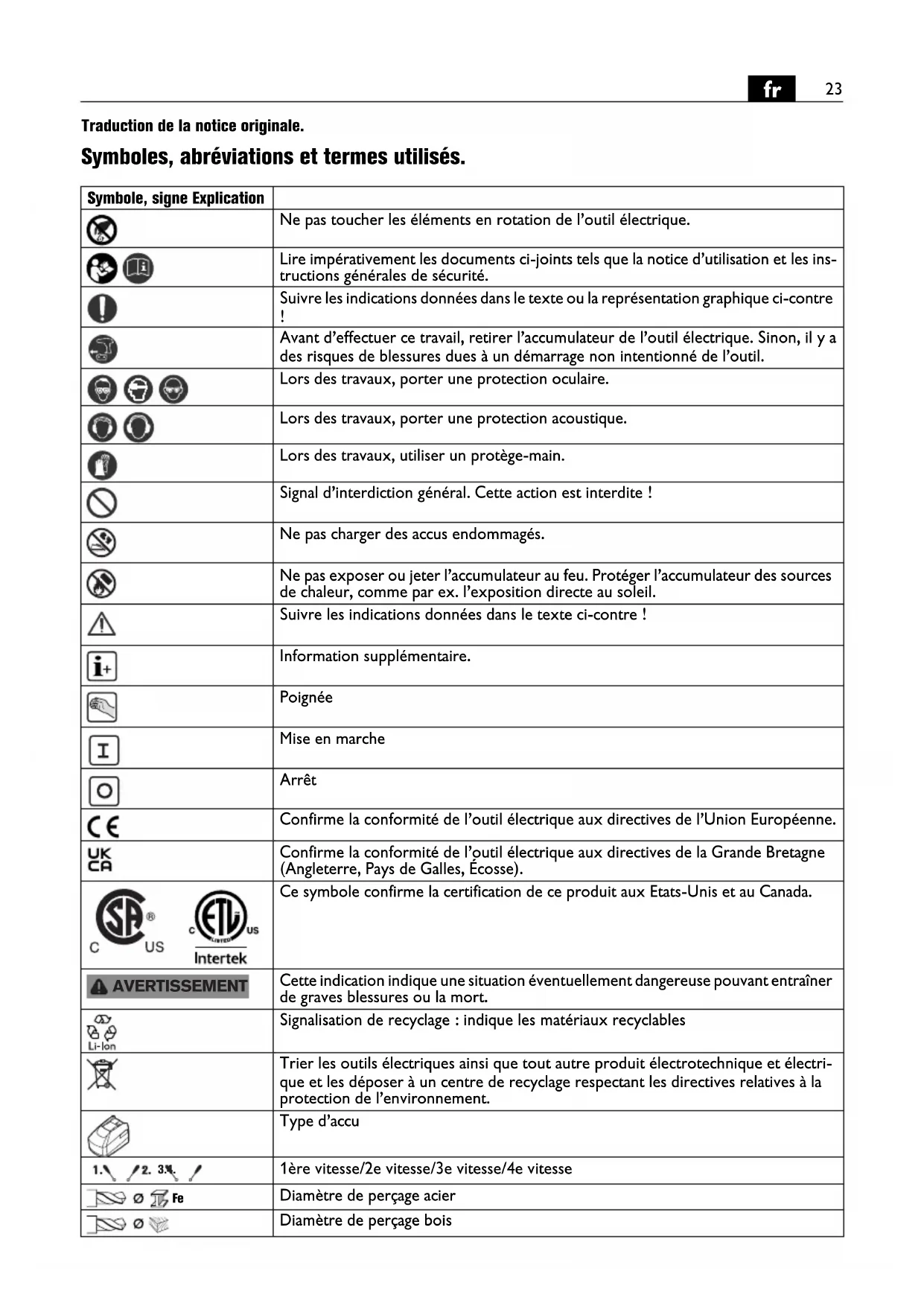

Symboles, abréviations et termes utilisés.
| Symbole, signe Explication | |
 | Ne pas toucher les éléments en rotation de l’outil électrique. |
 | Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité. |
 | Suivre les indications données dans le texte ou la représentation graphique ci-contre ! |
 | Avant d’effectuer ce travail, retirer l’accumulateur de l’outil électrique. Sinon, il y a des risques de blessures dues à un démarrage non intentionné de l’outil. |
 | Lors des travaux, porter une protection oculaire. |
 | Lors des travaux, porter une protection acoustique. |
 | Lors des travaux, utiliser un protège-main. |
 | Signal d’interdiction général. Cette action est interdite ! |
 | Ne pas charger des accus endommagés. |
 | Ne pas exposer ou jeter l’accumulateur au feu. Protéger l’accumulateur des sources de chaleur, comme par ex. l’exposition directe au soleil. |
 | Suivre les indications données dans le texte ci-contre ! |
 | Information supplémentaire. |
 | Poignée |
 | Mise en marche |
 | Arrêt |
 | Confirme la conformité de l’outil électrique aux directives de l’Union Européenne. |
 | Confirme la conformité de l’outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse). |
  Intertek | Ce symbole confirme la certification de ce produit aux Etats-Unis et au Canada. |
 AVERTISSEMENT | Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort. |
 Li-ion | Signalisation de recyclage : indique les matériaux recyclables |
 | Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement. |
 | Type d’accu |
  | 1ère vitesse/2e vitesse/3e vitesse/4e vitesse |
| [1YAY] [XX66] | Diamètre de perçage acier |
  | Diamètre de perçage bois |
| Symbole, signe | Explication |
 | Diamètre de perçage pierre |
 | Plage de serrage du mandrin |
 | Diamètre vis |
| [STKK] | Poids suivant EPTA-Procedure 01 |
 | Faible vitesse de rotation |
 | Vitesse de rotation élevée |
 | Diminuer le couple |
 | Augmenter le couple |
| (**) peut contenir des chiffres ou des lettres | |
| Signe Unité internationale Unité nationale | Explication | ||
| UV V Tension | en-eourant continu | --- | |
| fHz Hz Fréquence | |||
| n_0 | /min, min ^-1 , rpm, r/min tr/ | min Vitesse à vide (pour accumulateur complètement chargé) | |
| n_S | /min, min ^-1 | /min Fréquence de frappe | |
| M... | Nm | Nm | Couple (vissage dur/tendre) |
| ∅ | mm | mm | Diamètre d'un élément |
| L_pA | dB | dB | Niveau de pression acoustique |
| L_wA | dB | dB | Niveau d'intensité acoustique |
| L_pCpeak | dB | dB | Niveau max. de pression acoustique |
| K... | Incertitude | ||
| a | m/s ^2 | m/s ^2 | Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels) |
| a_h,D | m/s ^2 | m/s ^2 | Valeur de vibration moyenne pour le perçage dans le métal |
| a_h | m/s ^2 | m/s ^2 | moyenne arithmétique des valeurs totales des vibrations |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unités de base et unités dérivées du système international SI. | |
Avertissement
Lisez tous les avertissements de sécurité et toutes les ins-
tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse.
Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.
N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris à fond cette notice d'utilisation ainsi que les « Instructions générales
de sécurité » (réf. documents 3 41 30 465 06 0).
Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une tierce personne.
De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.
Conception de l'outil électrique :
perceuse-visseuse électroportative, conçu pour le serrage et le desserrage à sec de vis et écrous et pour le perçage et le vissage à sec dans le métal, le bois, les matières plastiques et la céramique ainsi que pour le taraudage à l'abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN.
Consignes de sécurité spéciales.
Tenez l'outil électrique par des surfaces de préhension isolées lors de la opération où l'accessoire de coupe ou les fixations peuvent entrer en contact avec un câblage caché ou son propre corde. L'accessoire de coupe en contact avec un fil « sous tension » peut créer des parties métalliques outil électrique « en direct » et pourrait donner à l'opérateur un choc électrique.
Consignes de sécurité lors de l'utilisation de forets longs.
Ne jamais fonctionner à une vitesse supérieure à la vitesse maximale autorisée du foret. À à des vitesses plus élevées, le foret risque de se plier s'il est autorisé à tourner librement sans toucher le pièce, entraînant des blessures.
Commencez toujours à percer à basse vitesse et avec le bout du foret en contact avec le pièce. À des vitesses plus élevées, le foret risque de se plier s'il est autorisé à tourner librement sans entrer en contact avec la pièce, entraînant des blessures corporelles.
Appliquer une pression uniquement en ligne directe avec le foret et ne pas appliquer trop pression. Les bits peuvent se plier et causer des bris ou une perte de contrôle, entraînant des blessure.
Instructions particulières de sécurité.
Faites attention aux câbles électriques, conduites de gaz et d'eau éventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur de métaux par exemple.
Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
Bloquez la pièce à travailler. Une pièce à travailler serrée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main.
Tenez fermement l'outil électrique. Il pourrait avoir des réactions inattendues.
Ne pas travailler de matériaux contenant du magnésium. Il y a risque d'incendie.
Ne pas travailler du PRFC (plastique à renfort fibre de carbone) et pas de matériaux contentant de l'amiante. Ils sont considérés cancérigènes.
Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants.
N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.
Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.
Ne regardez jamais de très près directement dans la lumière de la lampe de l'outil électrique. Ne dirigez pas la lumière de la lampe vers les yeux d'autres personnes se trouvant à proximité. Les rayons générés par la lampe peuvent être dangereux pour les yeux.
Ne dirigez pas l'outil électrique vers vous-même ou vers d'autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds.
Utilisation et entretien de l'accumulateur (blocs d'accu).
Afin d'éviter des dangers tels que brûlures, incendie, explosion, blessures de la peau et d'autres blessures lors du maniement de l'accumulateur, respectez les indications suivantes :
Ne pas ouvrir, ni démonter les accumulateurs. Ne pas exposer les accus à des chocs mécaniques. En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs et liquides nuisibles peuvent s'échapper. Les vapeurs peuvent irriter les voies respiratoires. Le liquide qui sort de l'accumulateur peut provoquer des irritations de la peau ou causer des brûlures.
Au cas où le liquide contenu dans les accumulateurs aurait contaminé des objets se trouvant à proximité, contrôlez les parties touchées, nettoyez-les ou, le cas échéant, remplacez-les.
N'exposez pas l'accumulateur à la chaleur ni au feu. Ne stockez pas l'accumulateur dans un endroit directement exposé au soleil.
Ne retirez l'accumulateur de son emballage d'origine que lorsqu'il doit être utilisé.
Avant tous travaux sur l'outil électrique, retirez l'accumulateur de l'outil. Risque de blessures en cas de démarrage non intentionnel de l'outil électrique.
Ne retirez l'accumulateur que lorsque l'outil électrique est à l'arrêt.
Maintenez les accumulateurs hors de la portée des enfants.
Tenez toujours l'accumulateur propre et protégez-le de l'humidité et de l'eau. Nettoyez les raccords encrassés de l'accumulateur et de l'outil électrique a l'aide d'un chiffon sec et propre.
N'utilisez que des accumulateurs intacts d'origine FEIN conçus pour votre outil électrique. Lors du travail avec et lors du chargement d'accumulateurs d'un type ne convenant pas à l'outil, d'accumulateurs endommagés, réparés ou modifiés, d'accumulateurs contrefaits ou d'autres fabricants, il y a danger d'incendie et/ou d'explosion.
Vibrations mains-bras
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Emanation de poussières nocives
Lors du travail avec enlèvement de matière, des poussières pouvant être dangereuses sont générées. Toucher ou aspirer certaines poussières, par ex. d'amiante et de matériaux contenant de l'amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut causer des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l'inhalation de poussières dans les poumons dépend de l'exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l'amiante qu'à des spécialistes.
Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de produits chimiques peuvent s'enflammer dans certaines conditions ou causer une explosion. Evitez une projection d'étincelles vers le bac de récupération des poussières ainsi qu'une surchauffe de l'outil électrique et des matériaux travaillés, videz à temps le bac de récupération des poussières et respectez les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.
Instructions d'utilisation.
N'actionnez le commutateur du sens de rotation et le commutateur de vitesse qu'à l'arrêt total du moteur. Poussez le commutateur de vitesse toujours jusqu'à la butée. L'outil électroportatif risquerait d'être endommagé.
Une surcharge thermique de l'outil électrique est indiquée par un clignotement de la LED dans la poignée. En cas de surcharge, l'outil électroportatif s'arrête. Mettez le commutateur du sens de rotation en position médiane pour éviter un déclenchement intempestif, par ex. lors du transport.
Réglage du couple
Le réglage par défaut correspond à la plage pour vis petites et moyennes.
Maniement de l'accumulateur.
Ne stockez, n'utilisez et ne chargez la batterie qu'à l'aide de chargeurs FEIN dans la plage de température de service admissible de 5 °C – 45 °C (41 °F – 113 °F). Au début du processus de charge, la température de la batterie doit se situer dans la plage de température de service de la batterie.
| Affichage LED | Explication Action | |
| 1 – 4 LED vertes | Etat de charge en pourcentage | Machine prête à l'emploi |
| Voyant rouge permanent | L'accumulateur est presque vide | Charger l'accumulateur |
| Voyant rouge cli-gnotant | L'accumulateur n'est pas prêt à fonctionner | Mettre l'accumulateur dans la plage de température de service de l'accu, le charger ensuite |
L'état de charge actuel en pourcentage de l'accumulateur n'est indiqué que lorsque le moteur de l'outil électroportatif est à l'arrêt.
L'électronique stoppe automatiquement le moteur pour éviter toute décharge avancée de l'accumulateur.
Travaux d'entretien et service après-vente.
En cas de conditions d'utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se dépo-
ser à l'intérieur de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les fentes de ventilation.
Les produits ayant été en contact avec de l'amiante ne doivent pas être réparés. Éliminez les produits contaminés par l'amiante conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiante.
Vous trouverez la liste actuelle des pièces de rechange pour cet outil électroportatif sur notre site www. fein. com.
Si nécessaire, vous pouvez remplacer vous-même les éléments suivants :
accessoires de vissage, batterie, porte-ceinture, logement d'embouts, mandrin de perçage (ASCM12 (**))
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.
Déclaration de conformité.
La Déclaration CE est uniquement valable pour les pays de l'Union européenne et de l'AELE (Association Européenne de Libre-Échange) et uniquement pour les produits destinés au marché de l'UE ou de l'AELE. Une fois que le produit a été mis sur le marché de l'UE, la marque UKCA cesse d'être valable.
La Déclaration UKCA est uniquement valable pour le marché britannique (Angleterre, Pays de Galles et Écosse) et uniquement pour les produits destinés au marché britannique. Une fois que le produit a été mis sur le marché britannique, le marquage CE cesse d'être valable.
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la présente notice d'utilisation.
Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Protection de l'environnement, recyclage.
Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
N'éliminez les accumulateurs que lorsqu'ils sont déchargés.
Si les accumulateurs ne sont pas complètement déchargés, isolez par précaution le connecteur électrique a l'aide d'un ruban adhésif pour les protéger contre les courts-circuits.
