GEBRUIKSAANWIJZING ASCM 12 Q Select Fein

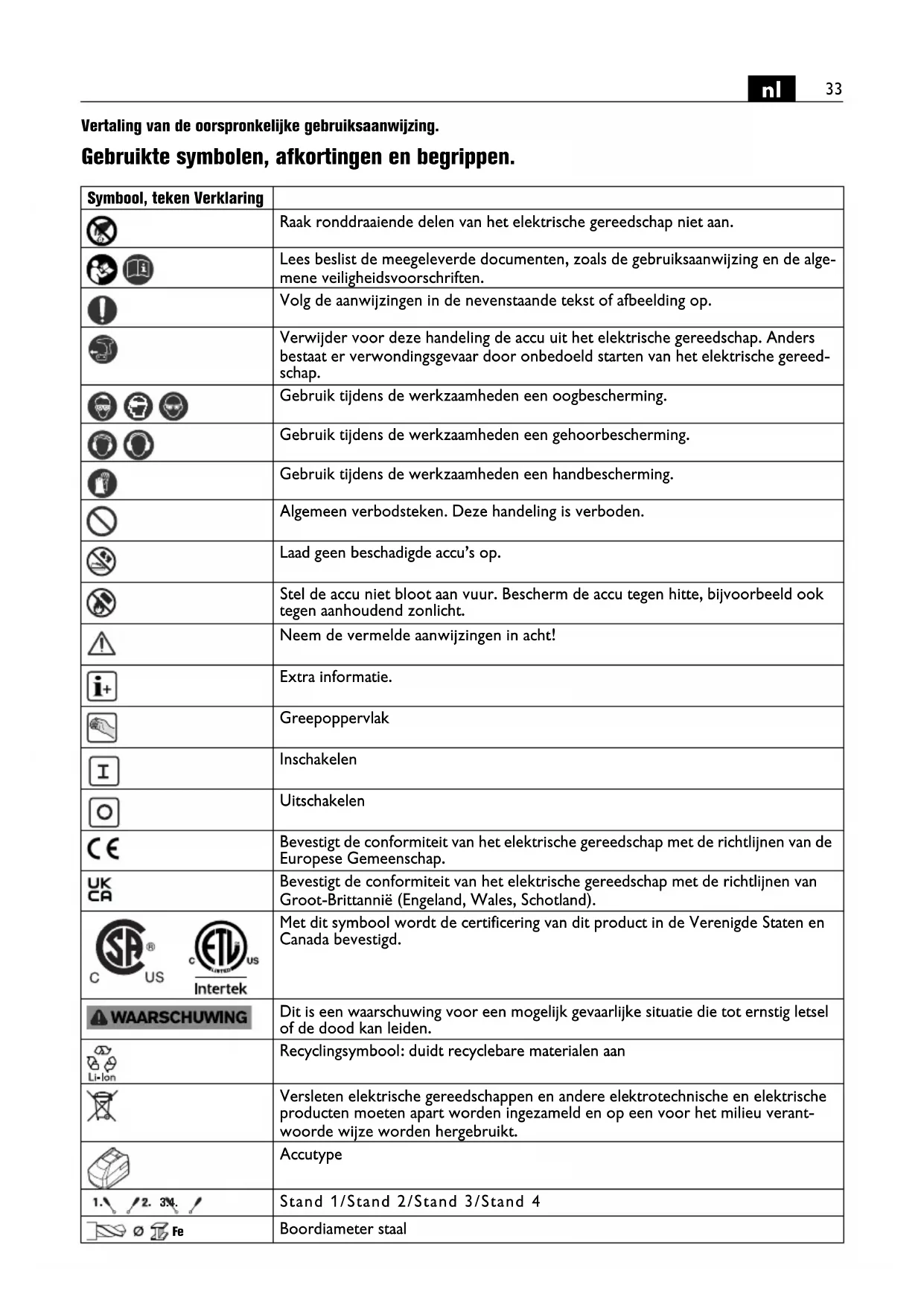

Vertaling van de oorspronkelijke gebruiksaanwijzing. Gebruikte symbolen, afkortingen en begrippen. Symbool, teken Verklaring Raak ronddraaiende delen van het elektrische gereedschap niet aan. Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de alge- mene veiligheidsvoorschriften. Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. Verwijder voor deze handeling de accu uit het elektrische gereedschap. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereed- schap. Gebruik tijdens de werkzaamheden een oogbescherming. Gebruik tijdens de werkzaamheden een gehoorbescherming. Gebruik tijdens de werkzaamheden een handbescherming. Algemeen verbodsteken. Deze handeling is verboden. Laad geen beschadigde accu’s op. Stel de accu niet bloot aan vuur. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen aanhoudend zonlicht. Neem de vermelde aanwijzingen in acht! Extra informatie. Greepoppervlak Inschakelen Uitschakelen Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). Met dit symbool wordt de certificering van dit product in de Verenigde Staten en Canada bevestigd. Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. Recyclingsymbool: duidt recyclebare materialen aan Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verant- woorde wijze worden hergebruikt. Accutype Stand 1/Stand 2/Stand 3/Stand 4 Boordiameter staal

Voor uw veiligheid. Lees alle veiligheidswaar- schuwingen en alle voor- schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde „Algemene veiligheidsvoorschriften” (document- nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elek- trische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsre- gels in acht. Bestemming van het elektrische gereedschap: handgevoerde boorschroevendraaier voor het in- en uitdraaien van schroeven, het vast- en losdraaien van moeren, het boren en schroeven in metaal, hout, kunststof en keramiek en het snijden van schroefdraad met de door FEIN goedgekeurde inzetgereedschappen en het door FEIN goedgekeurde toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving. Boordiameter hout Boordiameter steen Boorhouderspanbereik Schroefdiameter Gewicht volgens EPTA-Procedure 01 Laag toerental Hoog toerental Draaimoment verkleinen Draaimoment vergroten (**) Kan cijfers of letters bevatten Teken Eenheid internationaal Eenheid nationaal Verklaring U V V Elektrische gelijkspanning f Hz Hz Frequentie

Onbelast toerental (bij volledig opgeladen accu)

/min Aantal slagen M... Nm Nm Draaimoment (harde/zachte schroefverbin- ding) Ø mm mm Diameter van een rond deel

Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) h,D m/s

Gemiddelde trillingswaarde voor boren in metaal

Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. Symbool, teken Verklaring35

Veiligheidsvoorschriften voor boormachines. Veiligheidsvoorschriften voor alle werkzaamhe- den. Houd het gereedschap aan de geïsoleerde greepvlak- ken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroeven verborgen stroomlei- dingen kan of kunnen raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektri- sche schok leiden. Veiligheidsvoorschriften bij gebruik van lange boren. Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegelaten toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen wan- neer deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan. Begin het boren altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. Bij hogere toe- rentallen kan de boor gemakkelijk verbuigen wanneer deze zonder contact met het werkstuk vrij kan draaien. Hierdoor kan letsel ontstaan. Oefen geen overmatige druk uit en alleen in de lengte- richting van de boor. Boren kunnen verbuigen en daar- door breken of tot verlies van de controle en tot letsel leiden. Bijzondere veiligheidsvoorschriften. Let op verborgen liggende elektrische leidingen en bui- zen voor gas en water. Controleer de werkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector. Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbe- scherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoor- bescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegen- houdt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassin- gen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Zet het werkstuk vast. Een in een spanvoorziening vast- gezet werkstuk wordt steviger vastgehouden dan in uw hand. Houd het elektrische gereedschap goed vast. Er kunnen gedurende korte tijd grote reactiemomenten optreden. Bewerk geen magnesiumhoudend materiaal. Er bestaat brandgevaar. Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen asbesthoudend materiaal. Deze gelden als kankerverwekkend. Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een bescha- digde isolatie biedt geen bescherming tegen een elektri- sche schok. Gebruik stickers. Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwik- keld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elek- trische gereedschap past. Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereed- schap. De motorventilator zuigt stof in het machine- huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken. Kijk nooit van een korte afstand in het licht van de lamp van het elektrische gereedschap. Richt het licht van de lamp nooit op de ogen van andere personen die zich in de buurt bevinden. De straling van de lamp kan schade- lijk zijn voor het oog. Richt het elektrische gereedschap nooit op uzelf, andere personen of dieren. Er bestaat verwondingsge- vaar door scherpe of hete inzetgereedschappen. Gebruik en behandeling van de accu (accublok). Ter voorkoming van gevaren, zoals brandwonden, brand, explosie, huidletsel en ander letsel bij de omgang met de accu, dient u de volgende aanwijzingen in acht te nemen: Accu’s mogen niet gedemonteerd, geopend of gefrag- menteerd worden. Stel de accu’s niet bloot aan mecha- nische schokken. Bij beschadiging en onjuist gebruik van de accu kunnen er schadelijke dampen en vloeistof- fen vrijkomen. De dampen kunnen de luchtwegen irri- teren. Gelekte accuvloeistof kan tot huidirritaties en brandwonden leiden. Als de uit de accu gelekte vloeistof naburige voorwer- pen heeft bevochtigd, dient u de desbetreffende delen te controleren, te reinigen en indien nodig te vervangen. Stel de accu niet bloot aan hitte of vuur. Bewaar de accu niet in fel zonlicht. Verwijder de accu pas uit de originele verpakking als deze moet worden gebruikt. Neem de accu vóór werkzaamheden aan het elektrische gereedschap uit het gereedschap. Als het elektrische gereedschap onbedoeld begint te lopen, bestaat er ver- wondingsgevaar. Verwijder de accu alleen als het elektrische gereed- schap uitgeschakeld is. Houd kinderen uit de buurt van accu’s. Houd de accu schoon en bescherm deze tegen vocht en water. Reinig de vuil geworden aansluitingen van de accu en van het elektrische gereedschap met een droge, schone doek. Gebruik alleen intacte, originele FEIN-accu’s, die voor uw elektrische gereedschap bestemd zijn. Bij het wer- ken met en het opladen van verkeerde, beschadigde, gerepareerde of opgeknapte accu’s, nabootsingen en accu’s van andere merken bestaat brandgevaar en/of explosiegevaar. Volg de veiligheidsvoorschriften in de gebruiksaanwij- zing van de acculader op.36

Hand- en armtrillingen Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de tril- lingsbelasting. Het aangegeven trillingsniveau representeert de hoofd- zakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed- schappen of onvoldoende onderhoud, kan het trillings- niveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelas- ting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetge- reedschappen, warm houden van de handen, organisa- tie van het arbeidsproces. Omgang met gevaarlijke stoffen Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bij- voorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materia- len, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de bloot- stelling. Gebruik een op de vrijkomende stofsoort afge- stemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman. Houtstof en lichtmetaalstof, hete mengsels van schuur- stof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewer- kingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewer- ken materialen in acht. Bedieningsvoorschriften. Bedien de draairichtingomschakelaar en de toerental- schakelaar alleen als de motor stilstaat. Verschuif de toerentalschakelaar tot deze niet meer verder kan. Anders kan het elektrische gereedschap beschadigd worden. Een thermische overbelasting van het elektrische gereedschap wordt aangegeven door het knipperen van de led in de greep. Bij overbelasting wordt het elektrische gereedschap uit- geschakeld. Breng de draarichtingomschakelaar in de middelste stand ter voorkoming van onbedoelde inbedrijfstelling, bijv. tijdens het vervoer. Draaimoment instellen De fabrieksinstelling komt overeen met het bereik voor kleine tot middelgrote schroeven. Omgang met de accu. Laad de accu alleen met FEIN oplaadapparaten op. De accu mag alleen worden bewaard, gebruikt en opgela- den in het bedrijfstemperatuurbereik van 5 °C – 45 °C (41 °F – 113 °F). De accutemperatuur moet bij het begin van het opladen binnen het bedrijfstemperatuur- bereik liggen. Het werkelijke oplaadpercentage van de accu wordt alleen weergegeven als de motor van het elektrische gereedschap stilstaat. Voordat de accu helemaal leeg is, stopt de elektronica automatisch de motor. Onderhoud en klantenservice. Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht- komen. Blaas het inwendige van het elektrische gereed- schap via de ventilatieopeningen met droge en olievrije perslucht uit. Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval. De actuele onderdelenlijst van dit elektrische gereed- schap vindt u op www.fein.com. De volgende delen kunt u indien nodig zelf vervangen: inzetgereedschappen, accu, riemhouder, bitdepot, boorhouder (ASCM12 (**)) Wettelijke garantie en fabrieksgarantie. De wettelijke garantie op het product geldt overeen- komstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garan- tie overeenkomstig de FEIN-fabrieksgarantieverklaring. Led-indica- tie Betekenis Actie 1–4 groene leds Oplaadtoe- stand in pro- centen Gebruik Rood per- manent licht Accu is bijna leeg Accu opladen Rood knip- perlicht Accu is niet gereed voor gebruik Accu in bedrijfstem- peratuurbereik bren- gen en vervolgens opladen37

Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegele- verd. Conformiteitsverklaring. CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [EØS] (European Free Trade Asso- ciation) og kun for produkter som er bestemt for mar- kedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet. De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor produc- ten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid. De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalin- gen die op de laatste pagina van deze gebruiksaanwij- zing vermeld staan. Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Milieubescherming en afvoer van afval. Voer verpakkingen, versleten elektrische gereedschap- pen en toebehoren op een voor het milieu verant- woorde wijze af. Accu’s alleen in lege toestand naar een daarvoor aange- wezen verwerkingsplaats brengen. Accu’s die niet helemaal leeg zijn, moeten ter voorko- ming van kortsluiting van de insteekverbindingen met plakband worden geïsoleerd.38
