ASCM 12 Q Select - Borrmaskin Fein - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borrskruvdragare
Märke	Fein
Modell	ASCM 12 Q Select
Märkspänning	12 V
Batterityp	Li-jon
Antal hastigheter	4
Tomgångshastighet (min⁻¹)	Varierar beroende på hastighet
Åtdragningsmoment	Justerbart, med förinställning för små och medelstora skruvar
Vikt (enligt EPTA)	1,2 kg (cirka)
Funktioner	Borrning, skruvdragning, gängning
Säkerhet	Automatisk avstängning vid överbelastning, LED-indikator för laddning och överbelastning
Underhåll	Rengör ventilationsöppningarna med torr och oljefri tryckluft
Reservdelar	Tillgängliga på www.fein.com
Medföljande tillbehör	Borrchuck, batteri, laddare (beroende på version)
Garanti	Enligt gällande lagstiftning

Vanliga frågor - ASCM 12 Q Select Fein

Hur ändrar man hastigheten på ASCM 12 Q Select ?

Hastighetsändringen görs med hastighetsomkopplaren. Använd den endast när motorn står helt stilla och tryck den i botten.

Vad gör man när den röda lampan blinkar på batteriet ?

Blinkande röd lampa indikerar att batteriet inte är redo att användas (utanför temperaturintervallet). Placera det i intervallet 5 °C till 45 °C och ladda sedan.

Hur underhåller man Fein-borrmaskinen ?

Rengör regelbundet ventilationsöppningarna med torr och oljefri tryckluft. Vid arbete på metall, blås insidan oftare för att avlägsna ledande damm.

Kan jag använda tillbehör som inte är FEIN ?

Det är förbjudet att använda tillbehör som inte är godkända av FEIN. Endast tillbehör speciellt utformade för detta verktyg garanterar riskfri användning.

Hur justerar man åtdragningsmomentet ?

Momentet justeras med inställningsringen. Standardinställningen passar små och medelstora skruvar. Vrid ringen för att öka eller minska momentet.

Vad gör man vid överhettning av verktyget ?

Blinkande LED i handtaget indikerar termisk överbelastning. Verktyget stannar automatiskt. Ställ rotationsriktningsomkopplaren i mittläge och låt svalna.

Hur byter man borrchucken ?

Chucken kan bytas av användaren. Se reservdelslistan på www.fein.com för lämplig modell.

Hur förvarar man batteriet korrekt ?

Förvara batteriet på en ren, torr plats skyddad från solljus. Håll temperaturen mellan 5 °C och 45 °C. Ta bort det från verktyget vid förvaring.

Var hittar man reservdelar ?

Aktuell reservdelslista finns på www.fein.com. Där kan du beställa delar som chuck, batteri, bälthållare.

Är det möjligt att borra i betong med denna borrmaskin ?

ASCM 12 Q Select är designad för borrning i metall, trä, plast och keramik. För betong, använd ett verktyg med slagborrning. Borrmaskinen är inte lämplig för betongborrning.

BRUKSANVISNING ASCM 12 Q Select Fein

Ta batteriet kun ut när elektroverktöyet er slätt av. Hold batteriet unna barn.

Motoren stoppes automatisk av elektronikken när batteriet er utladet.

Översättning av bruksanvisning i original.

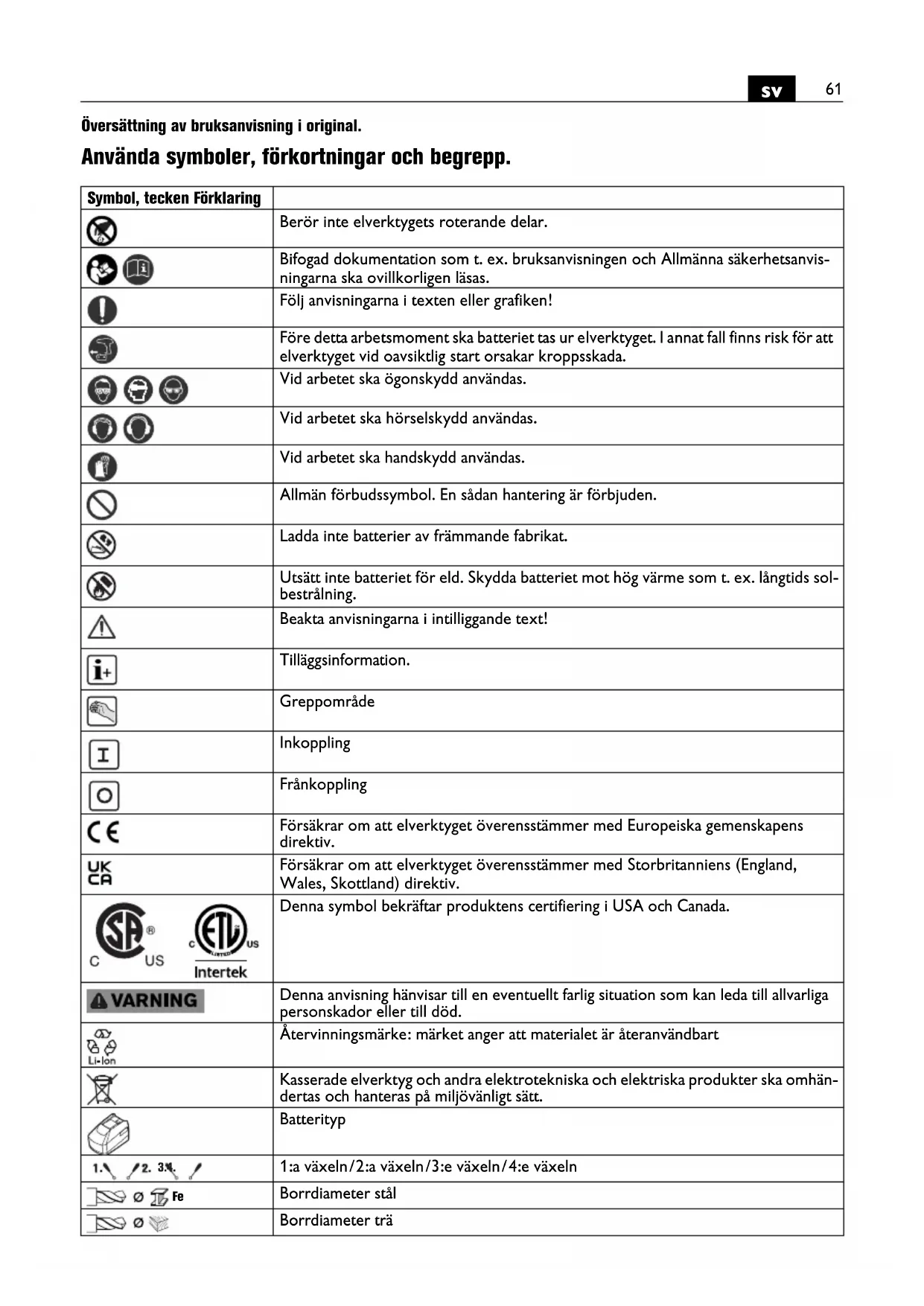

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
		Berör inte elverktygets roterande delar.
		Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
		Följ anvisningarna i texten eller grafiken!
		Före detta arbetsmoment ska batteriet tas ur elverktyget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar kroppsskada.
		Vid arbetet ska ögonskydd användas.
		Vid arbetet ska hörselskydd användas.
		Vid arbetet ska handskydd användas.
		Allmän förbudssymbol. En sådan hantering är förbjuden.
		Ladda inte batterier av främmande fabrikat.
		Utsätt inte batteriet för eld. Skydda batteriet mot hög värme som t. ex. långtids solbestrålning.
		Beakta anvisningarna i intilliggande text!
		Tilläggsinformation.
		Greppområde
		Inkoppling
[SWDD]		Frånkoppling
		Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
		Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
C US Intertek		Denna symbol bekräftar produktens certifiering i USA och Canada.
		Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
Li-Ion		Återvinningsmärke: märket anger att materialet är återanvändbart
		Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
		Batterityp
		1:a växeln/2:a växeln/3:e växeln/4:e växeln
		Borrdiameter stål
		Borrdiameter trä
Symbol, tecken		Förklaring
		Borrdiameter sten
		Borrchuckens inspänningsområde
		Skruvdiameter
		Vikt enligt EPTA-Procedure 01
		Lågt varvtal
		Högt varvtal
		Reducera vridmomentet
		Öka vridmomentet
(**) Kan innehålla siffror eller bokstäver

Tecken Internationell enhet Nationell enhet Förklaring
UV V Elektrisk	likspänning	---
fHz Hz Frekvens
n_0	/min, min ^-1 , rpm, r/min r/	min Tomgångsvarvtal (med fulladdat batteri)
n_S	/min, min ^-1	rpm	Slagfrekvens
M...	Nm	Nm	Vridmoment (hårt/mjukt skruvförband)
∅	mm	mm	Diameter för en rund komponent
L_pA	dB	dB	Ljudtrycksnivå
L_wA	dB	dB	Ljudeffektnivå
L_pCpeak	dB	dB	Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s ^2	m/s ^2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
a_h,D	m/s ^2	m/s ^2	Medelvibrationsvärde för borrning i metall
a_h	m/s ^2	m/s ^2	aritmetiskt medelvärde av vibrationens total-värde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Bas- och härledda enheter från det Internatio-nella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar" (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

handhållen borrskruvdragare för i- och urdragning av skruvar och muttrar, för borrning och skruvdragning i metall, trä, plast och keramik och för gångskärning med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Säkerhetsanvisningar för borrmaskiner.

Säkerhetsanvisningar för alla arbeten.

Håll i elverktyget endast vid de isolerade grepytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan träffa dolda elledningar. Kontakt med en spänningsförande ledning kan sätta verktygets metalldelar under spänning och leda till elstöt.

Säkerhetsanvisningar vid användning av långa borrar.

Arbeta i inget fall med ett högre varvtal än det som är maximalt tillåtet för borren. Vid högre varvtal kan borren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till personskada.

Börja alltid borra med ett lågt varvtal och så att borren har kontakt med arbetsstycket. Vid högre varvtal kan borren böja sig om den kan rotera fritt utan kontakt med arbetsstycket. Detta kan leda till personskada.

Använd inte onödigt stort tryck, och endast i borrens längsriktning. Borrar kan böja sig och därigenom brista eller leda till förlust av kontrollen och personskada.

Speciella säkerhetsanvisningar.

Se upp för dolt liggande elledningar, gas- och vattenrör.

Kontrollera arbetsområdet t. ex. med en metalldetektor innan arbetet påbörjas.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Håll stadigt tag i elverktyget. Höga reaktionsmoment kan kortvarigt uppstå.

Magnesiumhaltigt material får inte bearbetas. Det finns risk för brand.

Bearbeta inte CFK (kolfiberarmerad plast) eller asbesthaltigt material. Dessa ämnen anses vara canceralstrande.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Rikta inte på nära håll blicken mot ljuset från elverktygets lampa. Rikta inte lampans ljus mot ögonen på personer som befinner sig i närheten. Lampans strålning kan skada ögat.

Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar personskada.

Användning och hantering av batterier (batterimoduler).

För undvikande av faror som t. ex. brandskador, explosion, hudskador och andra personskador vid hantering med batterierna ska följande anvisningar följas:

Batterierna får inte tas isär och inte heller krossas.

Utsätt inte batterierna för mekaniska stötar. Ett skadat eller felanvänt batteri kan orsaka hälsovådliga ångor och vätskor. Ångorna kan leda till irritation i andningsvägarna. Batterivätskan kan medföra hudirritation eller brännskada.

Om batterivätskan vätt intilliggande föremål, kontrollera berörda delar, rengör eller byt dem vid behov.

Utsätt inte batteriet för hetta eller eld. Låt inte batteriet ligga i solljus.

Plocka upp batteriet ur originalförpackningen först när det ska användas.

För alla åtgärder på elverktyget ta batteriet ur elverktyget. Om elverktyget startar oavsiktligt finns risk för kroppsskada.

Frånkoppla först elverktyget innan batteriet tas ut.

Håll barn på betryggande avständ från batterier.

Håll batteriet rent och skydda det mot fukt och vatten.

Rengör batteriets och elverktygets nedsmutsade anslutningar med en torr, ren trasa.

Använd endast felfria original FEIN-batterier som är avsedda för elverktyget. Vid åtgärder på och laddning av felaktiga, skadade, reparerade, renoverade, kopierade batterier eller batterier av främmande fabrikat finns risk för brand och/eller explosion.

Följ säkerhetsanvisningarna i batteriladdarens bruksanvisning.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelast-

ningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Hantering av hälsovådligt damm

Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå.

Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsutrustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material.

Trädamm och lättmetallsdamm, het blandning av slipdamm och kemiska ämnen kan under ogynnsamma förhållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbehållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land.

Användningsinstruktioner.

Påverka riktningsomkopplaren och växelomkopplaren endast på frånkopplad motor.

Skjut växellägesomkopplaren alltid mot stopp. I annat fall kan elverktyget skadas.

En termisk överbelastning av elverktyget indikeras genom att LED-dioden i handtaget blinkar.

Vid överbelastning kopplar elverktyget från.

Ställ riktningsomkopplaren i mittläge för att undvika oavsiktlig driftstart, t. ex. vid transport.

Inställning av vridmoment

Vid fabriken har skruvdragaren ställts in i läge för mindre och medelstora skruvar.

Lagra, använd och ladda batteriet endast med FEIN laddare inom driftstemperaturområdet 5 °C – 45 °C (41 °F – 113 °F). Batteriets temperatur måste vid start av laddning ligga inom batteriets driftstemperaturområde.

LED-indike-ring	Betydelse Aktion
1 – 4 gröna LED	procentuellt laddningstill-stand	Drift
kontinuer-ligt rött ljus	Batteriet är nästan urlad-dat	Ladda batteriet
rött blink-ljus	Batteriet är inte driftklart	Låt batteriet anta driftstemperaturinnan det laddas

Batteriets faktiska laddningstillständ indikeras endast när elverktygets motor stängts av.

När en djupurladdning av batteriet hotar, stannar elektroniken automatiskt motorn.

Underhåll och kundservice.

Vid bearbetning av metall kan under extrema betingelser ledande damm samlas i elverktygets inre. Renblås ofta elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut:

insatsverktyg, batteri, bälthållare, bitsställ, borrchuck (ASCM12 (**)

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.

Avfallshantera batterier endast i urladdat tillständ.

Om batteriet inte är fullständigt urladdat, isolera stickkontakten med tejp för att undvika kortslutning.
