| Vrsta izdelka | Akumulatorski vrtalnik-izvijač |
| Znamka | Fein |
| Model | ASCM 12 Q Select |
| Nazivna napetost | 12 V |
| Vrsta akumulatorja | Li-ion |
| Število hitrosti | 4 |
| Prosti tek (min⁻¹) | Spremenljivo glede na hitrost |
| Navor zategovanja | Nastavljiv, s prednastavitvijo za majhne in srednje vijake |
| Teža (po EPTA) | 1,2 kg (približno) |
| Funkcije | Vrtanje, privijanje, rezljanje |
| Varnost | Samodejni izklop v primeru preobremenitve, LED indikator napolnjenosti in preobremenitve |
| Vzdrževanje | Očistite prezračevalne odprtine s suhim in brezoljnim stisnjenim zrakom |
| Nadomestni deli | Na voljo na www.fein.com |
| Vključeni dodatki | Vpenalna glava, akumulator, polnilnik (odvisno od različice) |
| Garancija | V skladu z zakonodajo |
Pogosto zastavljena vprašanja - ASCM 12 Q Select Fein
Vprašanja uporabnikov o ASCM 12 Q Select Fein
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vrtalnik v formatu PDF brezplačno! Poiščite svoja navodila ASCM 12 Q Select - Fein in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ASCM 12 Q Select znamke Fein.
NAVODILA ZA UPORABO ASCM 12 Q Select Fein

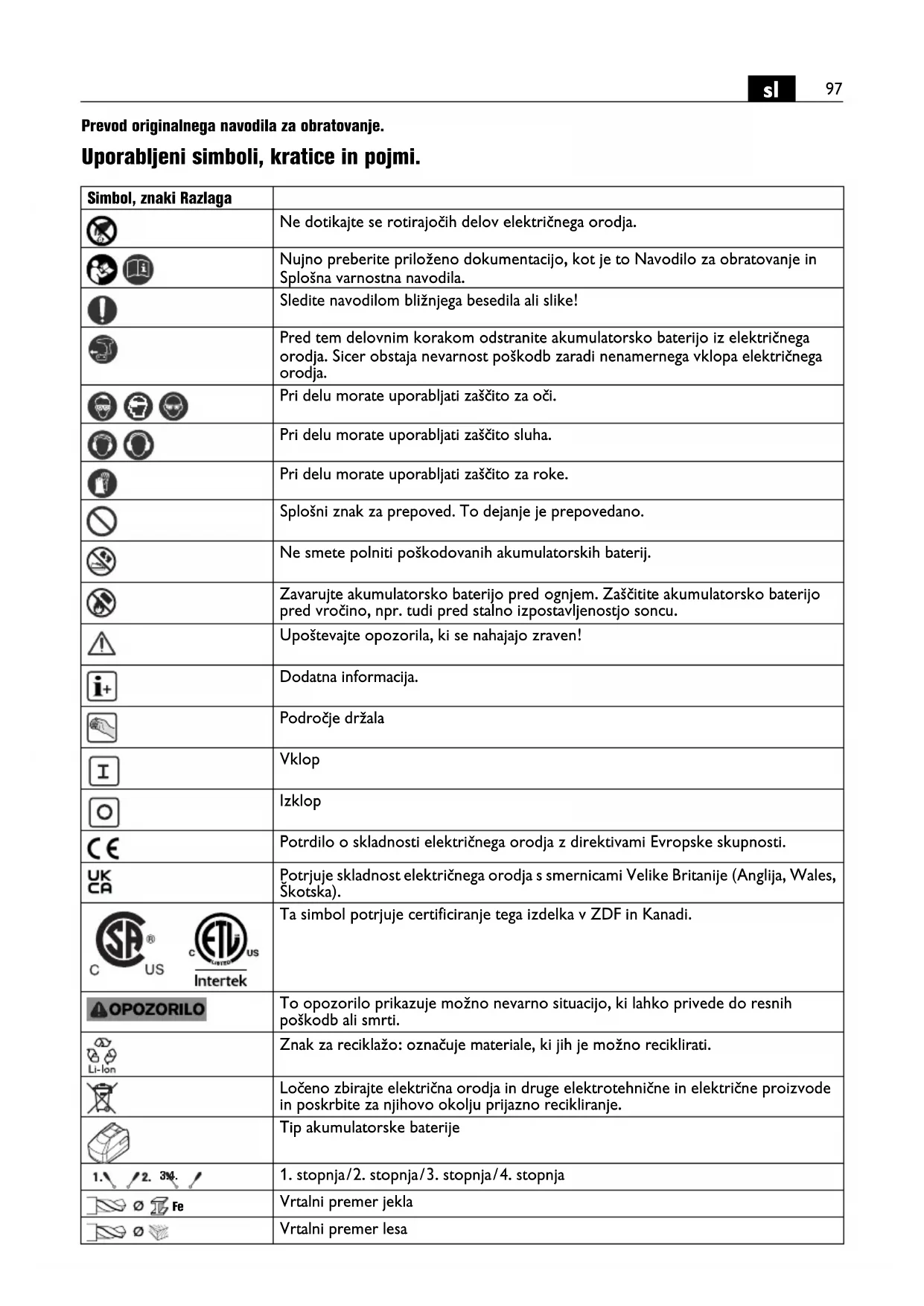

| Simbol, znaki Razlaga | |
 | Ne dotikajte se rotirajočih delov električnega orodja. |
 | Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila. |
| [TTKS] | Sledite navodilom bližnjega besedila ali slike! |
 | Pred tem delovnim korakom odstranite akumulatorsko baterijo iz električnega orodja. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja. |
 | Pri delu morate uporabljati zaščito za oči. |
 | Pri delu morate uporabljati zaščito sluha. |
 | Pri delu morate uporabljati zaščito za roke. |
| [DSG7] | Splošni znak za prepoved. To dejanje je prepovedano. |
 | Ne smete polniti poškodovanih akumulatorskih baterij. |
 | Zavarujte akumulatorsko baterijo pred ognjem. Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalno izpostavljenostjo soncu. |
 | Upoštevajte opozorila, ki se nahajajo zraven! |
 | Dodatna informacija. |
 | Področje držala |
 | Vklop |
 | Izklop |
 | Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti. |
| UKCA | Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska). |
  | Ta simbol potrjuje certificiranje tega izdelka v ZDF in Kanadi. |
 | To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti. |
 | Znak za reciklažo: označuje materiale, ki jih je možno reciklirati. |
 | Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje. |
 | Tip akumulatorske baterije |
 | 1. stopnja/2. stopnja/3. stopnja/4. stopnja |
 | Vrtalni premer jekla |
 | Vrtalni premer lesa |
| Simbol, znaki | Razlaga |
 | Vrtalni premer kamen |
 | Območje vpenjanja vpenjalne glave |
 | Premer vijaka |
| [40XAI] | Teža v skladu z EPTA-Procedure 01 |
 | Majhno število vrtljajev |
 | Veliko število vrtljajev |
 | Zmanjšanje vrtilnega momenta |
 | Povečanje vrtilnega momenta |
| (**) lahko vsebuje številke ali črke | |
| Znaki Mednarodna enota Nacionalna enota Razlaga | |||
| UV V Električna enosmerna napetost | --- | ||
| fHz Hz Frekvenca | |||
| n_0 | /min, min ^-1 , rpm, r/min /min | min Število vrtljajev v prostem teku (pri napolnjeni akum. bateriji) | |
| n_S | /min, min ^-1 | /min Število udarcev | |
| M... | Nm Nm | Vrtilni moment (trd/mehki primer vijačenja) | |
| ∅ | mm mm | Premer okrolega dela | |
| L_pA | dB | dB | Nivo hrupa |
| L_wA | dB | dB | Moč hrupa |
| L_pCpeak | dB | dB | Najvišji nivo hrupa |
| K... | Negotovost | ||
| a | m/s ^2 | m/s ^2 | Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri) |
| a_h,D | m/s ^2 | m/s ^2 | Srednja nihajna vrednost za vrtanje v kovino |
| a_h | m/s ^2 | m/s ^2 | arimetrična srednja vrednost skupnih vrednosti vibracij |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Osnovne in izpeljane enote iz mednarodnega merskega sestava SI. | |
Za vašo varnost.
OPOZORILO
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih
navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.
Shranite vsa varnostna opozorila in navodila za prihodnost.
Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega
navodila za uporabo ter priloženih „Splošnih varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.
Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.
Namembnost električnega orodja:
ročno voden vrtalni vijačnik za privijanje in odvijanje vijakov in matic in za vrtanje in vijačenje v kovino, les, umetne mase, keramiko ter za rezanje navojev z vstavnimi orodji, ki so odobreni s strani FEIN in priborom brez dovoda vode v vremensko zaščitenem okolju.
Varnostna navodila za vrtalne stroje.
Varnostna navodila za vsa opravila.
Napravo smete držati le na izoliranem ročaju, će delate na območju, kjer bi lahko vstavljeno orodje ali vijaki prišli v stik s skritimi omrežnimi napeljavami. Stik z napeljavo pod napetostjo povzroči, da so tudi kovinski deli naprave pod napetostjo in to posledično povzroči električni udar.
Varnostna navodila pri uporabi dolgih svedrov.
Nikoli ne delajte z višjim številom vrtljajev kot znaša maksimalno dovoljeno število vrtljajev za uporabljen sveder. Pri višjih številih vrtljajev se lahko pri prostem vrtenju brez stika z obdelovancem sveder upogne, kar posledično vodi do poškodb.
S postopkom vrtanja pričnite vselej z nizkim številom vrtljajev in tako, da bo sveder imel stik z obdelovancem. Pri višjih številih vrtljajev se lahko pri prostem vrtenju brez stika z obdelovancem sveder upogne, kar posledično vodi do poškodb.
Ne izvajajte premočnega pritiska in vselej le v vzdolžni smeri k svedru. Svedri se lahko upognejo in posledično zlomijo ali pa to vodi do izgube kontrole in poškodb.
Posebna varnostna navodila.
Pazite na skrite električne vodnike, plinski in vodovodni cevovod. Pred pričetkom dela kontrolirajte delovno območje npr. z lokatorjem kovine.
Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.
Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.
Električno orodje morate trdno držati v roki. Kratkoročno lahko pride do visokih reakcijskih momentov.
Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost požara. Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljajo za kancerogene.
Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.
Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.
Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.
Nikoli ne glejte od blizu v luč svetilke električnega orodja. Nikoli ne usmerjajte luč svetilke v oči drugih oseb, ki se nahajajo v bližini. Žarčenje svetilnega sredstva je lahko za oči škodljivo.
Električnega orodja ne obračajte proti svojemu telesu ali telesu drugih oseb ali živali. Obstaja nevarnost poškodb zaradi ostrih ali vročih vstavnih orodij.
Uporaba akumulatorske baterije (akumulatorskega bloka) in način ravnanja z njo.
Da bi preprečili nevarnosti kot opekline, požar, eksplozije, poškodbe kože in druge poškodbe pri rokovanju z akumulatorskimi baterijami, prosimo upoštevajte naslednja opozorila:
Akumulatorskih baterij ne smete razstaviti, odpreti ali razkosati. Akumulatorskih baterij ne smete izpostavljati mehanskim udarcem. Pri poškodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo škodljive pare in tekočine. Te pare lahko povzročijo draženje dihalnih poti. Izstopajoča tekočina akumulatorske baterije lahko povzroči draženje koje ali opekline.
V primeru, da bi tekočina, ki bi izstopila iz poškodovane akumulatorske baterije, oškropila predmete v okolici, morate te predmete preveriti, jih očistiti in jih po potrebi zamenjati.
Zavarujte akumulatorsko baterijo pred vročino ali ognjem. Akumulatorske baterije ne hranite na direktni sončni svetlobi.
Akumulatorsko baterijo vzemite šele takrat iz originalne embalaže, ko jo želite uporabiti.
Pred pričetkom del, ki jih opravljate neposredno na električnem orodju, vzemite akumulatorsko baterijo iz električnega orodja. Če se električno orodje nenamerno zažene, obstaja nevarnost poškodb.
Akumulatorsko baterijo snemite le, ko je električno orodje izklopljeno.
Poskrbite, da otroci ne bodo prišli v stik z akumulatorsko baterijo.
Poskrbite za čistočo akumulatorske baterije in jo zaščitite pred vlago in vodo. Očistite umazane priključke akumulatorske baterije in električnega orodja s suho, čisto krpo.
Uporabljajte le brezhibne originalne akumulatorske baterije FEIN, ki so primerne za vaše električno orodje. Pri polnjenju in delu z neustreznimi, poškodovanimi, popravljenimi ali predelanimi akumulatorskimi baterijami, ponaredki in akumulatorskimi baterijami tujih znamk obstaja nevarnost požara in/ali eksplozije.
Upoštevajte varnostna navodila, ki so opisana v navodilu za obratovanje akumulatorske polnilne naprave.
Vibracije rok
Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
Rokovanje z nevarnimi prahovi
Pri delovnih postopkih, kjer se odstranjuje material, nastajajo pri delu s tem orodjem prahovi, ki so lahko nevarni.
Dotik ali vdihavanje nekaterih prahov, npr. azbesta in materialov, ki vsebujejo azbest, svinčenega premaza, kovin, nekaterih vrst lesa, mineralov, silikatnih delcev kameninskih materialov, barvnih topil, sredstev za zaščito lesa, antivegetativnih premazov za plovila lahko pri osebah povzročijo alergične reakcije in/ali obolenja dihal, rak, okvare plodnosti. Tveganje zaradi vdihavanja prahov je odvisno od ekspozicije. Uporabite primeren način odsesovanja, ki je usklajen z vrsto nastalega prahu ter osebno zaščitno opremo in poskrbite za dobro odzračevanje delovnega mesta. Obdelavo materialov, ki vsebujejo azbest prepustite le strokovnjakom. Lesni prah in prah lahkih kovin, vroče mešanice brusnega prahu in kemične snovi se lahko pod neugodnimi pogoji samostojno vnamejo ali povzročijo eksplozijo. Preprečite iskrenje v smeri zbiralnikov prahu ter pregrevanje električnega orodja in brusnega materiala, pravočasno izpraznite zbiralnike prahov, upoštevajte opozorila za obdelavo, ki so od proizvajalca materiala ter predpise, ki so za obdelavo materialov veljavni v vaši državi.
Stikalo za preklop smeri vrtenja in stikalo za izbiro stopnje pritisnite samo pri mirovanju motorja.
Potisnite stikalo za izbiro stopnje vselej do omejevala. V nasprotnem primeru lahko poškodujete električno orodje.
Termična preobremenitev električnega orodja se bo prikazala z utripanjem LED svetilke na ročaju. Pri preobremenitvi se električno orodje izklopi.
Nastavite preklopno stikalo smeri vrtenja v srednji položaj in s tem zavarujte pred nenamernim vklopom, npr. med transportom.
Nastavitev vrtilnega momenta
Tovarniška nastavitev ustreza območju za majhne do srednje velike vijake.
Rokovanje z akumulatorsko baterijo.
Akumulatorsko baterijo skladiščite, uporabljajte in polnite izključno s polnilnimi napravami FEIN v temperaturnem območju 5 °C – 45 °C (41 °F – 113 °F). Temperatura akumulatorske baterije se mora na začetku polnilnega postopka nahajati v območju delovne temperature.
| LED-prikaz Pomen Akcija | ||
| 1 – 4 zelen LED | aStanje napolnjenosti v odstotkih | Delovanje |
| Rdeča trajna luč | Akumulatorska baterija je skoraj prazna | Napolnite akumulatorsko baterijo |
| Rdeča utripajoča luč | Akumulatorska baterija ni pripravljeno za uporabo | Akumulatorska baterija se mora nahajati v območju delovne temperature, nato jo napolnite |
Le ko je motor električnega orodja ustavljen, se bo prikazal pravilni delež napolnjenosti akum. baterije v odstodkih.
Ko se bliža globinska izpraznitev akumulatorske baterije, elektronika avtomatsko ustavi motor.
Vzdrževanje in servis.
Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim stisnjenim zrakom.
Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.
Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.
Naslednje dele lahko po potrebi samostojno zamenjajte: vstavna orodja, akumulatorska baterija, držalo za pas, zalogovnik bitov, vpenjalna glava (ASCM12 (**)
Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN. V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.
Izjava o skladnosti.
Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.
Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost.
Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.
Tehnična dokumentacija se nahaja pri:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Varstvo okolja, odstranitev odpadkov.
Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
Akumulatorske baterije smete samo v praznem stanju odvreči med recikliran odpad.
Pri nepopolno izpraznjenih akumulatorskih baterijah zaradi preprečevanja kratkega stika izolirajte povezovalni vtič z lepilnim trakom.
Prevod originalnog uputstva za upotrebu.
