| Produkto tipas | Belaidis gręžtuvas-suktuvas |
| Prekės ženklas | Fein |
| Modelis | ASCM 12 Q Select |
| Nominali įtampa | 12 V |
| Akumuliatoriaus tipas | Li-ion |
| Greičių skaičius | 4 |
| Tuščiosios eigos greitis (min⁻¹) | Kinta priklausomai nuo greičio |
| Sukimo momentas | Reguliuojamas, su išankstiniu nustatymu mažiems ir vidutiniams varžtams |
| Svoris (pagal EPTA) | 1,2 kg (apytiksl.) |
| Funkcijos | Gręžimas, įsukimas, sriegimas |
| Sauga | Automatinis išsijungimas perkrovos atveju, LED įkrovos ir perkrovos indikatorius |
| Priežiūra | Išvalykite ventiliacijos angas sausu ir be alyvos suslėgtu oru |
| Atsarginės dalys | Galimos www.fein.com svetainėje |
| Pridedami priedai | Gręžimo griebtuvas, akumuliatorius, įkroviklis (pagal versiją) |
| Garantija | Pagal teisės aktų reikalavimus |
Dažnai užduodami klausimai - ASCM 12 Q Select Fein
Naudotojų klausimai apie ASCM 12 Q Select Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Gręžtuvas PDF formatu nemokamai! Raskite savo instrukciją ASCM 12 Q Select - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. ASCM 12 Q Select prekės ženklo Fein.
NAUDOJIMO INSTRUKCIJA ASCM 12 Q Select Fein
Originalios instrukcijos vertimas.

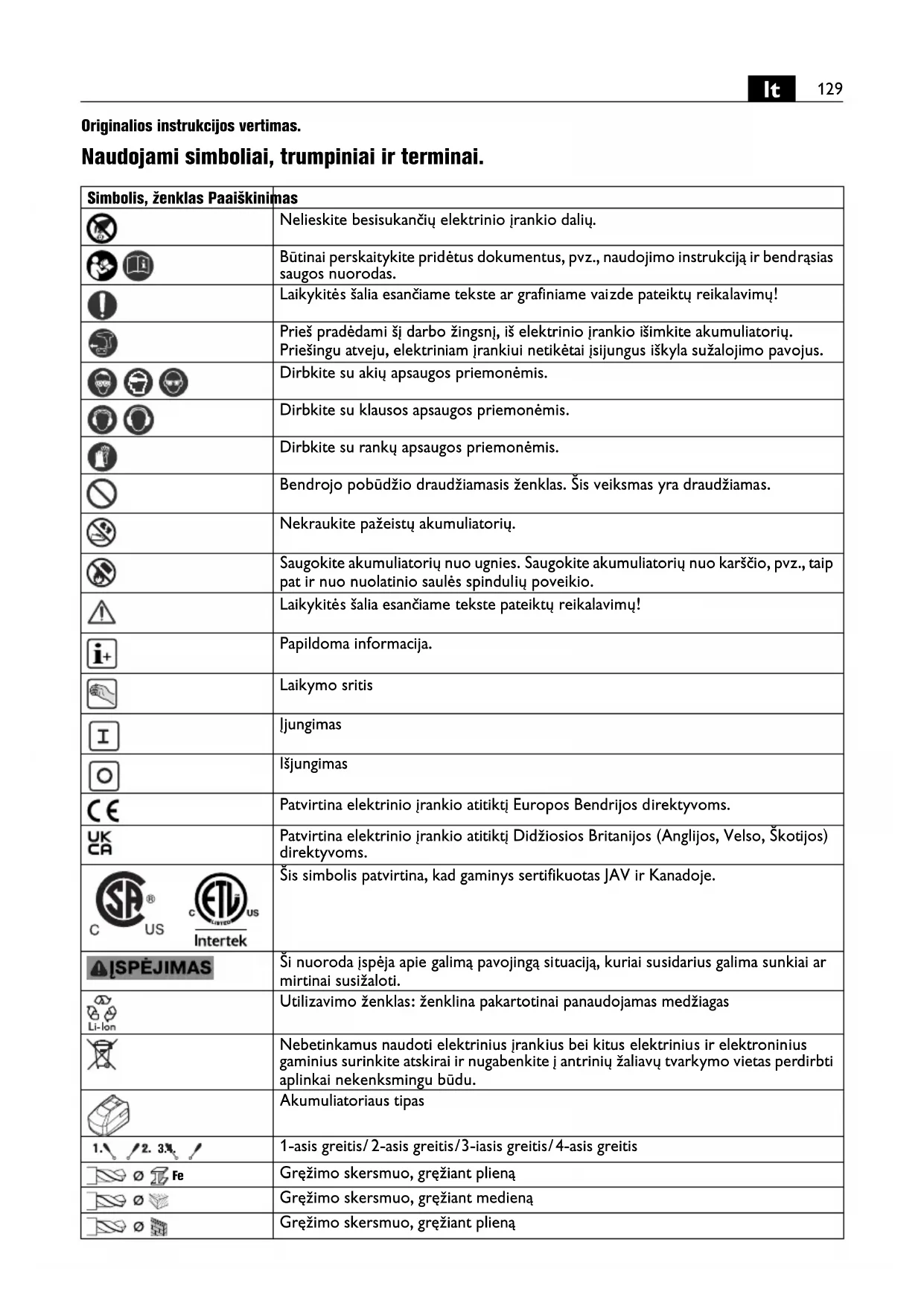

Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Paaiškinimas | ||
 | Nelieskite besukančių elektrinio įrankio dalių. | |
 | Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. | |
 | Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! | |
 | Prieš pradėdami šį darbo žingsnį, iš elektrinio įrankio išimkite akumuliatorių.Priešingu atveju, elektriniam įrankiui netikėtai įsjungus iškyla sužalojimo pavojus. | |
 | Dirbkite su akių apsaugos priemonėmis. | |
 | Dirbkite su klausos apsaugos priemonėmis. | |
 | Dirbkite su rankų apsaugos priemonėmis. | |
 | Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. | |
 | Nekraukite pažeistų akumuliatorių. | |
 | Saugokite akumuliatorių nuo ugnies. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo nuolatinio saulės spindulių poveikio. | |
 | Laikykitės šalia esančiame tekste pateiktų reikalavimų! | |
 | Papildoma informacija. | |
| [2T68] | Laikymo sritis | |
 | Ijungimas | |
 | Išjungimas | |
 | Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. | |
 | Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. | |
  Intertek | Šis simbolis patvirtina, kad gaminys sertifikuotas JAV ir Kanadoje. | |
 | Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. | |
 | Utilizavimo ženklas: ženklina pakartotinai panaudojamas medžiagas | |
 | Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. | |
 | Akumuliatoriaus tipas | |
 | 1-asis greitis/ 2-asis greitis/3-iasis greitis/4-asis greitis | |
 | Gręžimo skersmuo, gręžiant plieną | |
 | Gręžimo skersmuo, gręžiant medieną | |
 | Gręžimo skersmuo, gręžiant plieną | |
| Simbolis, ženklas | Paaiškinimas | |
 | Griebtuvo užveržimo intervalas | |
 | Varžtų skersmuo | |
 | Masė pagal „EPTA-Procedure 01“ | |
 | Mažas sūkių skaičius | |
 | Didelis sūkių skaičius | |
 | Sukimo momentą mažinti | |
 | Sukimo momentą didinti | |
| (**) | gali būti skaičiai arba raidės | |
| Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas | |||
| U | V--- | V--- | Elektros nuolatinė įtampa |
| fHz Hz Dažnis | |||
| n_0 | /min, min ^-1 , rpm, r/min | /min | Tuščiosios eigos sūkių skaičius (kai akumuliatorius visiškai įkrautas) |
| n_S | /min, min ^-1 | /min | Smūgių skaičius |
| M... | Nm Nm Sukimo momentas (standžioji/tamprioj | jungtis) | |
| ∅ | mm mm Apskritos dalies skersmuo | ||
| L_pA | dB | dB | Garso slėgio lygis |
| L_wA | dB | dB | Garso galios lygis |
| L_pCpeak | dB | dB | Aukščiausias garso slėgio lygis |
| K... | Paklaida | ||
| a | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė pagal EN 62841 (triju krypčių atstojamasis vektorius) |
| a_h,D | m/s ^2 | m/s ^2 | Vidutinė vibracijos vertė, gręžiant metalą |
| a_h | m/s ^2 | m/s ^2 | Visų vibracijos verčių aritmetinis vidurkis |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai. | |
Jūsų saugumui.
⚠️ ISPĖJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.
Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios
naudojimo instrukcijos bei pridėtų „Bendruju
saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate ji kitam savininkui.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio įrankio paskirtis:
Rankomis valdomas gręžtuvas-suktuvas, skirtas varžtams jsukti bei išsukti ir veržlėms užveržti bei atsukti, taip pat gręžti metalą, medieną, plastika,
keramiką ir varžtus šiose medžiagose jsukti ir sriegti sriegius su FEIN aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.
Saugos nuorodos darbui su grężimo mašinomis.
Saugos nuorodos visiems darbams.
Jei atliekate darbus, kurių metu darbo įrankis arba varžtai gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų. Prisilietus prie laido, kuriuo teka elektros srovė, taip pat ir metalinėse prietaiso dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Saugos nuorodos naudojant ilgus gražtus.
Jokiu būdu nedirbkite didesniu sūkių skaičiumi negu gražtui leidžiamas maksimalus sūkių skaičius. Dirbant didesniu sūkių skaičiumi gražtas, kai laisvai sukasi be sąlyčio su ruošiniu, gali lengvai sulinkti ir sužeisti.
Grężimo operaciją visada pradėkite mažu sūkių skaičiumi, gražtui liečiantis su ruošiniu. Dirbant didesniu sūkių skaičiumi gražtas, kai laisvai sukasi be sąlyčio su ruošiniu, gali lengvai sulinkti ir sužeisti.
Gražto pernelyg smarkiai nespauskite; spauskite tik išilgine kryptimi. Gražtas gali sulinkti ir lūžti, dėl to galite nesuvaldyti įrankio ir susižeisti.
Specialiosios saugos nuorodos.
Atkreipkite dėmesį i paslėptus elektros laidus, dujų vamzdynus ir vandentiekio vamzdžius. Prieš pradėdami dirbti, darbo sritį patikrinkite, pvz., metalo ieškikliu.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.
Tvirtai laikykite elektrini įrankį. Galimas trumpalaikis didelis reakcijos jėgų momentas.
Neapdorokite medžiagų, kurių sudėtyje yra magnio. Kyla gaisro pavojus.
Neapdorokite CFK (anglies pluoštu armuoto plastiko) ir medžiagų, kurių sudėtyje yra asbesto. Šios medžiagos laikomos vėžį sukeliančiomis.
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.
Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.
Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.
Niekada iš arti nežiūrėkite į elektrinio įrankio lempos šviesą. Lempos šviesos niekada nenukreipkite į kitų netoli esančių žmonių akis. Apšvietimo priemonės sukurta spinduliuotė gali būti kenksminga akims.
Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavoju.
Akumuliatoriaus (akumuliatorių bloko) naudojimas.
Kad dirbdami su akumuliatoriais išvengtumėte nudegimo, gaisro, sprogimo, odos sužalojimo ir kitokių pavojų, laikykitės šių nuorodų:
Akumuliatorius išardyti, atidaryti ar pjaustyti draudžiama. Saugokite akumuliatorius nuo mechaninių smūgių. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti kenksmingi garai ir ištekėti skystis. Garai gali sudirginti kvėpavimo takus. Ištekėjęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.
Jei iš pažeisto akumuliatoriaus ištekėjęs skystis apliejo šalia esančius daiktus, užterštas dalis patikrinkite, nuvalykite arba, jei reikia, pakeiskite.
Saugokite akumuliatorių nuo karščio ir ugnies. Nelaikykite akumuliatoriaus tiesioginiuose saulės spinduliuose.
Akumuliatorių iš originalios pakuotės išimkite tik tada, kai jį reikia naudoti.
Prieš pradėdami elektrinio įrankio priežiūros ar remonto darbus, išimkite iš jo akumuliatorių. Netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo pavojus.
Akumuliatorių išimkite tik tada, kai elektrinis įrankis išjungtas.
Akumuliatorius saugokite nuo vaikų.
Akumuliatorių laikykite švarų ir apsaugotą nuo drėgmės bei vandens. Užterštas akumuliatoriaus ir elektrinio įrankio jungtis nuvalykite sausu, švariu skudurėliu.
Naudokite tik nepažeistus originalius FEIN akumuliatorius, skirtus jūsų elektriniam įrankiui.
Dirbant su netinkamais, pažeistais, remontuotais, perdarytais, falsifikuotais ar kitų gamintojų akumuliatoriais arba tokius akumuliatorius kraunant, iškyla gaisro ir (arba) sprogimo pavojus.
Laikykitės akumuliatoriaus kroviklio naudojimo instrukcijoje pateiktų saugos nuorodu.
Plaštakas ir rankas veikianti vibracija
Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metoda, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Kaip elgtis su kenksmingomis dulkémis
Šiuo įrankiu apdorojant medžiagas susidaro dulkės. Pavojingos gali būti dulkės, pvz., asbesto ir medžiagų, kurių sudėtyje yra asbesto, dažų, kurių sudėtyje yra švino, metalų, kai kurių rūšių medienos, mineralų, medžiagų, kurių sudėtyje yra uolienų, silikato dalelių, dažų tirpiklių, medienos apsaugos priemonių, neapaugančių dažų. Įkvėpus tokių dulkių ir nuo sąlyčio su tokiomis dulkėmis gali kilti alerginės reakcijos,
kvėpavimo takų ligos, vėžiniai susirgimai ir vaisingumo sutrikimai. Rizika, kylanti įkvėpus dulkių, priklauso nuo dulkių koncentracijos darbo vietoje. Naudokite esamoje situacijoje tinkamą įrangą susidarančioms dulkėms nusiurbti bei asmenines apsaugos priemones ir pasirūpinkite geru vėdinimu darbo vietoje. Medžiagas, kurių sudėtyje yra asbesto, apdoroti patikėkite specialistams.
Medienos ir lengvujų metalų dulkės, karšti šlifavimo dulkių ir cheminių medžiagų mišiniai, esant nepalankioms sąlygoms, gali savaime užsidegti ar sukelti sprogimą. Saugokite, kad kibirkščių srautas nebūtų nukreiptas į dulkių surinkimo dėžutę, kad elektrinis įrankis ir šlifuojamas ruošinys nejkaistų; laiku ištuštinkite dulkių surinkimo dėžutę, laikykitės ruošinio gamintojo pateiktų apdorojimo nuorodu bei jūsų šalyje galiojančių atitinkamų medžiagų apdorojimo taisyklių.
Valdymo nuorodos.
Sukimosi krypties perjungiklj ir greičių perjungiklj perjunkite tik tada, kai variklis neveikia.
Greičių perjungiklį visada stumkite iki atramos. Priešingu atveju galite pažeisti elektrinį įrankį.
Apie šiluminę perkrovą praneša mirksintys šviesadiodžiai indikatoriai elektrinio įrankio rankenoje. Jei perkraunamas, elektrinis įrankis išsijungia savaime. Sukimosi krypties perjungiklj nustatykite į vidurinę padėtį, kad, pvz., transportuodami, išvengtumėte netikėto įjungimo.
Sukimo momento nustatymas
Gamykloje nustatytas sukimo momentas skirtas mažiems ir vidutinio dydžio varžtams sukti.
Kaip elgtis su akumuliatoriumi.
Akumuliatorių laikykite, naudokite ir kraukite tik su FEIN krovikliais eksploatavimo temperatūros ribose 5 °C – 45 °C (41 °F – 113 °F). Akumuliatoriaus temperatūra įkrovimo operacijos pradžioje turi būti eksploatavimo temperatūros ribose.
| Šviesadiodis indikatorius | Reikšmė Operacija | |
| 1 – 4 žali šviesadiodžiai indikatoriai | Procentinė jkrova | Eksploatavimas |
| Raudona nuolatinė šviesa | Akumuliato-rius beveik išsikrovęs | Akumuliatorių jkraukite |
| Raudona mirksinti šviesa | Akumuliato-rius nėra paruoštas naudoti | Palaukite, kol akumuliatoriaus temperatūra pasieks eksploatavimo temperatūros ribas, ir akumuliatorių jkraukite |
Tikroji akumuliatoriaus ikrovos büklė procentais rodoma tik esant sustabdytam elektrinio įrankio varikliui.
Nustačius, kad netrukus akumuliatorius visiškai išsikraus, elektroninis įtaisas automatiškai išjungia variklj.
Techninė priežiūra ir remonto dirbtuvės.
Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.
Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos.
Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.
Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.
Šias dalis, jei reikia, galite pakeisti patys:
darbo įrankius, akumuliatorių, diržo laikiklj, antgalių dėtuve, griebtuvą (ASCM12 (**))
Įstatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantija pagal FEIN gamintojo garantinį raštą.
Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminį i ES rinką, UKCA ženklas netenka galios.
UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį i JK rinką, CE ženklas netenka galios.
Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.
Techninė byla laikoma:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Aplinkosauga, šalinimas.
Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
Utilizuoti atiduokite tik išsikrovusius akumuliatorius. Jei akumuliatoriai nėra visiškai išsikrove, kad apsaugotumėte nuo trumpojo jungimo, kištukines jungtis izoliuokite lipniąja juosta.
