| Toote tüüp | Juhtmeta puur-keeraja |
| Mark | Fein |
| Mudel | ASCM 12 Q Select |
| Nimipinge | 12 V |
| Aku tüüp | Li-ion |
| Kiiruste arv | 4 |
| Tühikäigu kiirus (min⁻¹) | Muutub vastavalt kiirusele |
| Pingutusmoment | Reguleeritav, eelseadistusega väikestele ja keskmistele kruvidele |
| Kaal (EPTA järgi) | 1,2 kg (ligikaudu) |
| Funktsioonid | Puurimine, kruvimine, keermestamine |
| Ohutus | Automaatne seiskamine ülekoormuse korral, laadimise ja ülekoormuse LED-indikaator |
| Hooldus | Puhastage ventilatsiooniavad kuiva ja õlivaba suruõhuga |
| Varuosad | Saadaval veebilehel www.fein.com |
| Kaasasolevad tarvikud | Puuripadrun, aku, laadija (vastavalt versioonile) |
| Garantii | Vastavalt seadusandlusele |
Korduma kippuvad küsimused - ASCM 12 Q Select Fein
Kasutajate küsimused teemal ASCM 12 Q Select Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Puur PDF-formaadis tasuta! Leidke oma juhend ASCM 12 Q Select - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ASCM 12 Q Select kaubamärgi Fein.
KASUTUSJUHEND ASCM 12 Q Select Fein
Originaalkasutusjuhendi tõlge.

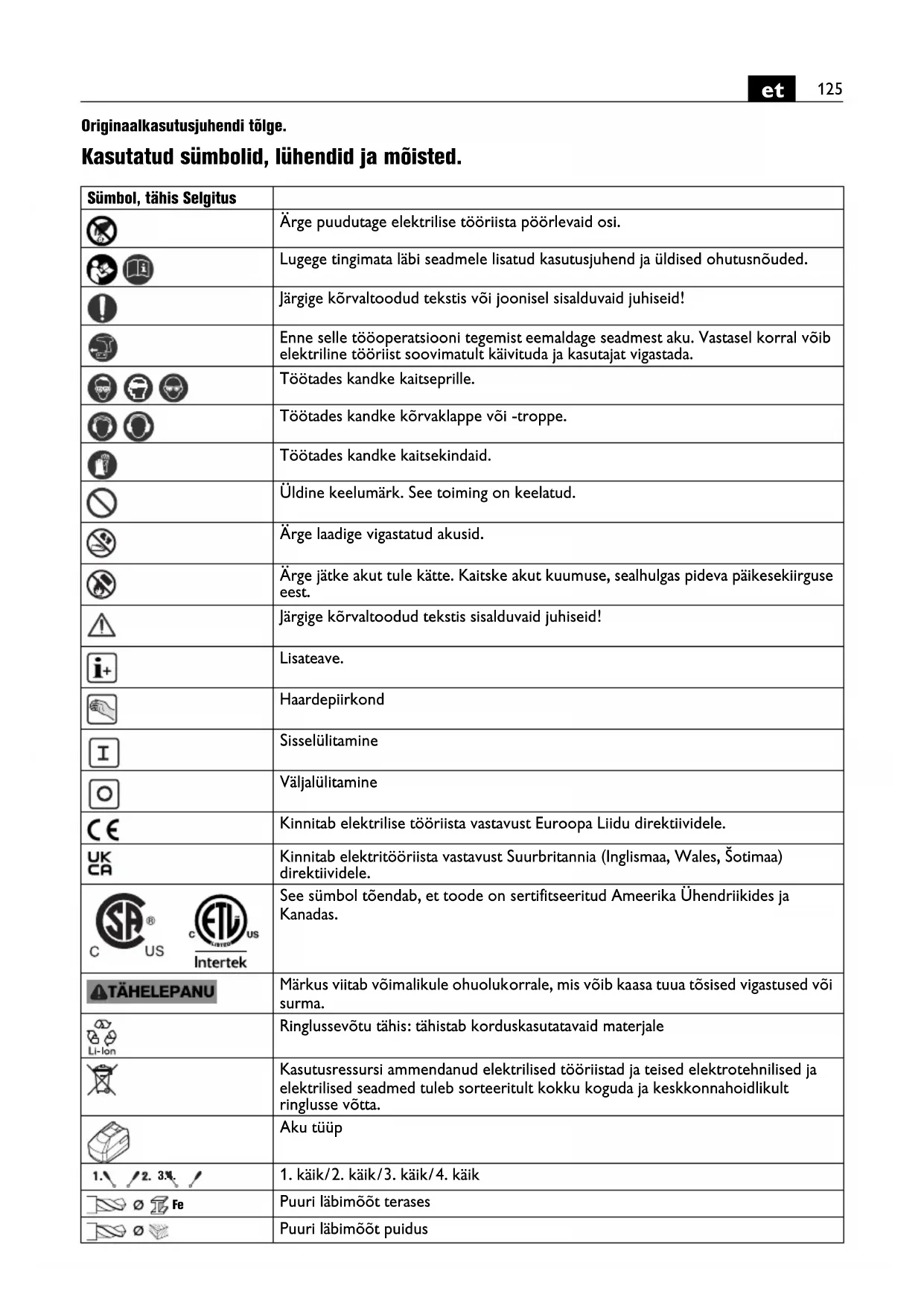

Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | |
 | Ärge puudutage elektrilise tööriista pöörlevaid osi. |
 | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. |
 | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! |
| [TTHS] | Enne selle tööoperatsiooni tegemist eemaldage seadmest aku. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. |
 | Töötades kandke kaitseprille. |
 | Töötades kandke kõrvaklappe või -troppe. |
| [BZTX] | Töötades kandke kaitsekindaid. |
 | Üldine keelumärk. See toiming on keelatud. |
 | Ärge laadige vigastatud akusid. |
 | Ärge jätke akut tule kätte. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest. |
| [XCSA] | Järgige kõrvaltoodud tekstis sisalduvaid juhiseid! |
 | Lisateave. |
 | Haardepiirkond |
 | Sisselülitamine |
 | Väljalülitamine |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. |
  | See sümbol tõendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas. |
 | Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. |
 | Ringlussevõtu tähis: tähistab korduskasutatavaid materjale |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. |
 | Aku tüüp |
 | 1. käik/2. käik/3. käik/4. käik |
 | Puuri läbimõõt terases |
 | Puuri läbimõõt puidus |
| Sümbol, tähis | Selgitus |
 | Puuri läbimõõt kivis |
 | Tarviku padrunisse kinnitatava saba läbimõõt |
 | Kruvi läbimõõt |
| Kaal EPTA-Procedure 01 järgi | |
 | Madalad pöörded |
 | Kõrged pöörded |
 | Pöördemomendi vähendamine |
 | Pöördemomendi suurendamine |
| (**) võib sisaldada arve või | tähti |
| Tähis Rahvusvaheline ühik Riiklik ühik Selgitus | |||
| UV V Alalispinge === | === | ||
| fHz Hz Sagedus | |||
| n_0 | /min, min ^-1 , rpm, r/min /min | min Tühikäigupöörded | (laetud aku puhul) |
| n_S | /min, min ^-1 | /min Löökide arv | |
| M... | Nm Nm Pöördemoment | (tugev/nõrk | kruvikeeramisrežiim) |
| ∅ | mm mm Detaili läbimõõt | ||
| L_pA | dB | dB | Helirõhu tase |
| L_wA | dB | dB | Helivõimsuse tase |
| L_pCpeak | dB | dB | Helirõhu maksimaalne tase |
| K... | Mõõtemääramatus | ||
| α | m/s ^2 | m/s ^2 | Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) |
| a_h,D | m/s ^2 | m/s ^2 | keskmine vibratsioon metalli puurimisel |
| a_h | m/s ^2 | m/s ^2 | Vibratsiooni kogutaseme aritmeetiline keskmine |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
käsitsi juhitav puurtrell-kruvikeeraja kruvide ja mutrite sisse- ja väljakeeramiseks ning metalli, puidu, plasti ja keraamiliste materjalide kuivpuurimiseks ja nimetatud materjalidesse kruvide keeramiseks, samuti keermete lõikamiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadised, töötada tuleb kuivas ja ilmastikutingimuste eest kaitstud keskkonnas.
Puurmasina ohutusnõuded.
Kõikidele töödele kehtivad ohutusnõuded.
Hoidke elektritööriista kasutamisel isoleeritud haardepindadest, kui teete sellega töid, kus kinnitatav tarvik või kruvid võivad tabada varjatud
elektrijuhtmeid. Kokkupuude pinge all oleva elektrijuhtmega võib pingestada seadme metallosi ja põhjustada elektrilööki.
Ohutusnõuded pikkade puuride kasutamisel.
Ärge töötage mingil juhul puurile määratud maksimaalsest pöörete arvust suurema pöörete arvuga. Kui puur pöörleb vabalt ega puutu vastu toorikut, vöib see suurematel pööretel kergesti väänduda ja pöhjustada vigastusi.
Alustage puurimist alati madal pöörete arvuga seni, kuni puur saavutab toorikuga kindla kokkupuute. Kui puur pöörleb vabalt ega puutu vastu toorikut, võib see suurematel pööretel kergesti väänduda ja põhjustada vigastusi.
Ärge suruge puuri liiga suure jõuga, sest nii võite kaotada puuri üle kontrolli ja see võib põhjustada vigastusi. Puur võib väänduda ja väändumise tagajärjel murduda või kaotate seadme üle kontrolli ja tagajärjeks on vigastused.
Ohutusalased erinõuded.
Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.
Hoidke elektrilist tööriista kindlalt käes. Lühiajaliselt vöib tekkida suuri reaktsioonimomente.
Ärge töödelge magneesiumi sisaldavat materjali. Esineb põlengu oht.
Ärge töödelge süsinikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.
Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.
Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.
Ärge kunagi laske elektrilise tööriista lambi tulel väikese vahemaa tagant endale silmale paista. Ärge suunake lambi tuld kunagi läheduses paiknevate inimeste poole. Valgusallika poolt tekitatav valguskiirgus vöib silmi kahjustada.
Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.
Aku kasutamine ja käsitsemine (akud).
Selleks et vältida akude käsitsemisest tingitud põletusi, tulekahju, plahvatust, nahavigastusi ja teisi vigastusi, pidage kinni järgmistest juhistest:
Akusid ei tohi lahti võtta, avada aga tükeldada. Akudele ei tohi avalduda mehaanilised mõjutused, nt lõõgid.
Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda kahjulikke aure ja vedelikke. Aurud võivad ärritada hingamisteid. Väljavoolav akuvedelik võib põhjustada nahaärritust või söövitust.
Kui vigastatud akust väljavoolanud vedelik on puutunud kokku läheduses olevate esemetega, kontrollige asjaomased detailid üle, puhastage ja vahetage vajaduse korral välja.
Ärge jätke akut kuumuse või tule kätte. Ärge hoidke akut otsese päikesekiirguse käes.
Võtke aku originaalpakendist välja alles vahetult enne kasutuselevõttu.
Enne mis tahes tööde teostamist elektrilise tööriista kallal eemaldage aku. Elektrilise tööriista soovimatu käivitumise korral tekib vigastuste oht.
Eemaldage aku üksnes siis, kui elektriline tööriist on välja lülitatud.
Tõkestage laste ligipääs akudele.
Hoidke aku puhas ja kaitske akut niiskuse ja vee eest. Aku ja elektrilise tööriista määrdunud kontakte puhastage kuiva puhta lapiga.
Kasutage ainult veatuid FEIN originaalakusid, mis on ette nähtud Teie elektrilise tööriista jaoks. Valede, kahjustatud, parandatud või muudetud akude, samuti järeletehtud akude või teiste tootjate akude kasutamisel tekib tulekahju ja/või plahvatuse oht.
Järgige akulaadija kasutusjuhendis toodud ohutusnõudeid.
Käe-randme-vibratsioon
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.
Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Ohtliku tolmu käitlemine
Elektrilise tööriistaga töötamisel tekkib tolm, mis võib olla ohtlik.
Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht söltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.
Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.
Tööjuhised.
Reverslülitiit ja käiguvalikulülitit käsitsege ainult siis, kui mootor seisab.
Lükake käiguvalikulüliti alati löpuni. Vastasel korral vöib seade kahjustada saada.
Elektrilise tööriista termilist ülekoormust näitab käepidemes oleva LED-tule vilkumine.
Ülekoormuse korral lülitub elektriline tööriist välja.
Viige reverslüliti keskasendisse, et vältida seadme soovimatut käivitumist näiteks transportimisel.
Pöördemomendi seadistamine
Vaikimisi on seadistatud väikestele kuni keskmise suurusega kruvidele sobiv pöördemoment.
Aku käsitsemine.
Hoiustage, käsitsege ja laadige akut ainult FEIN laadimisseadmetega töötemperatuurivahemikus 5 °C – 45 °C (41 °F – 113 °F). Aku temperatuur peab laadimisprotsessi alguses olema aku töötemperatuuri jaoks ette nähtud vahemikus.
| LED-tuli Tähendus Toiming | ||
| 1 – 4 rohelist LED-tuld | protsentuaalne laetuse aste | Töötamine |
| punane pidev tuli | Aku on peaaegu tühi | Laadige aku täis |
| punane vilkuv tuli | Aku ei ole töövalmis | Laske akul soojeneda või jahtuda, kuni aku temperatuur on ettenähtud vahemikus, seejärel laadige |
Aku tegelikku laetuse astet näidatakse vaid siis, kui elektrilise tööriista mootor ei tööta.
Enne aku täielikku tühjenemist seiskab elektroonika mootori automaatselt.
Korrashoid ja hooldus.
Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Puhastage tööriista sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Vajaduse korral võite ise välja vahetada järgmisi detaile:
tarvikud, aku, vöökonks, otsakute hoidik, padrun (ASCM12 (**)
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.
Tehnilised dokumendid on saadaval aadressil:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
Viige kogumispunkti ainult täiesti tühjad akud.
Kui akud ei ole täiesti tühjad, isoleerige pistik lühiühinduse vältimiseks teibiga.
