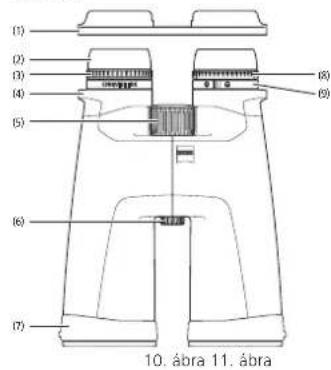

1. Szemlencsevédő fedél

3. Dioptriakiegyenlítés (reteszelhető)

6. 1/4“-es állványadapter tartója

7. Objektívvédő fedél

ZEISS Állványadapter 1/4“ Rendelés sz.: 52 83 88

1. Szemlencsevédő fedél

3. Dioptriakiegyenlítés (reteszelhető)

6. 1/4“-es állványadapter tartója

7. Objektív védőfedél

8. Irányzék fókuszálása

9. Irányzék szintezése

A jobb szemléltetés érdekében a grakában az irányzék mérete fel lett nagyítva, és nem felel meg az eredetinek. Megjegyzés:52 | 84

Gratulálunk az új ZEISS CONQUEST HDX

távcsőhöz! Élvezze a természethű képmegjelenítés impozáns élményét, amely csillogásával és kiemelkedő színhűségével tűnik ki. A ZEISS márka termékeire kiváló optikai teljesítmény, pontos kidolgozás és hosszú élettartam jellemző. Kövesse az alábbi használati tudnivalókat, biztosítva a termék optimális használatát, hogy az hosszú évekig hű kísérője maradhasson. Vegye gyelembe a biztonsági utasításokat, melyek itt érhetők el: www.zeiss.com/cop/safety

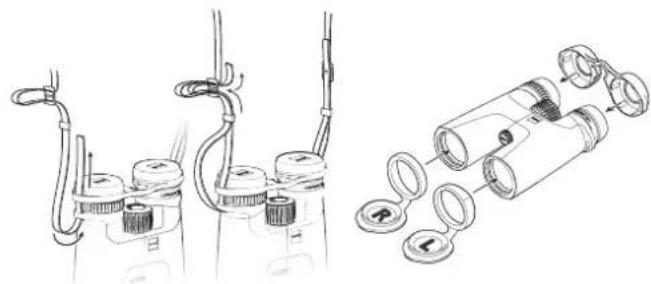

SZÁLLÍTÁSI TERJEDELEM

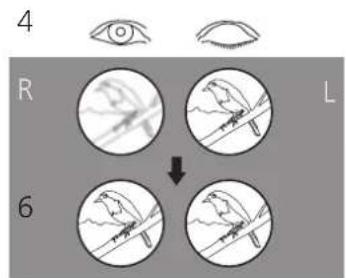

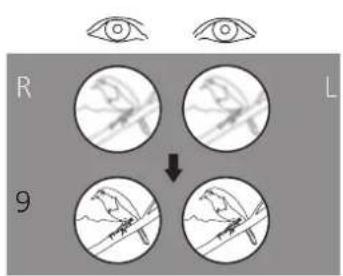

Termék Rendelési szám Szállítási terjedelem 8 x 32 52 32 14 Távcső Szemlencsevédő fedél Objektívvédő fedél Tartószíj Hordtáska tartószíjjal Optikatisztító kendő Rövid útmutató Biztonsági utasítások Állványadapter ¼” (csak az 15 x 56-os és LRP15x56 változathoz) 10 x 32 52 32 15 8 x 42 52 42 14 10 x 42 52 42 15 8 x 56 52 56 34 10 x 56 52 56 35 15 x 56 52 56 36 15 x 56 LRP 52 56 36 -9901-000 Szemtávolsághoz való igazítás (pupillatávolság) Hajtsa a távcső két felét a középtengely mentén egymás felé, amíg a két szemlencse távolsága az Ön szemtávolságának megfelelő nem lesz. Így a szeme számára optimális képet éri el. Az optimális szemtávolságot akkor éri el, ha a távcsövön át a két szemmel való meggyelés során egy kör alakú kép jön létre (2. ábra). Képélesség beállítása A távcső rendelkezik egy fókuszáló kerékkel, valamint egy kerékkel a dioptria kiegyenlítéséhez. A beállításhoz csukja be a jobb szemét, és a fókuszáló kerék segítségével állítsa be élesre a képet a távcső bal oldali felén (3. ábra). Ezt követően csukja be a bal szemét, és állítsa után – ha szükséges – a dioptriakiegyenlítés segítségével a távcső jobb oldali felének képélességét (4. ábra). Részletes információk a következő szakaszban olvashatók. A dioptriakiegyenlítés beállítása egy „+” és „–” jellel ellátott skálát tartalmaz, és referenciapontként rendelkezik egy indexponttal is. Jegyezze meg a személyes beállítását, így minden távcsőnél gyorsan beállíthatja saját dioptriakiegyenlítését. A különböző távolságokban való élesre állításhoz már csak a fókuszáló kereket kell használnia (5. ábra). Fontos: A két kép élesre állításához mindig ugyanazt a tárgyat használja! Dioptria reteszelése A távcső reteszelő mechanizmussal rendelkezik, amely megakadályozza a dioptriakiegyenlítés véletlen elállítását (4. ábra). A dioptria beállításához először tekerje ki a szemkagylót (a). Ezután húzza felfelé a dioptriaállító gyűrűt, hogy kioldja azt (b). A dioptriát a dioptriaállító gyűrű elforgatásával (c) a fent leírtak szerint módosíthatja. Ha a képélességet megfelelően beállította, a dioptria-beállító gyűrűt ismét nyomja lefelé a reteszeléshez (d). A szemkagylók beállítása, Meggyelés szemüveggel és szemüveg nélkül Szemüveg nélküli meggyeléskor a készüléket kicsavart szemkagylókkal használja. Ehhez az óramutató járásával ellentétes irányba tekerje ki felfelé a szemkagylókat, igény szerint a legfelső állásig (6. ábra – A). A szemkagylókat négy pozícióban rögzítheti, az alsó és a felső, valamint két köztes pozícióban. Ennek a beállítási lehetőségnek köszönhetően változtatható a szem távolsága a kilépő pupillához képest, és így minden felhasználó számára egyedileg beállítható. Szemüveggel való meggyeléskor tekerje a szemkagylókat (az óramutató járásával megegyező irányba) a legalsó állásig (6. ábra – B). Fontos: Ha a szemkagylókat kitekert állapotban tovább tekeri az óramutató járásával ellentétesen, akkor azok kilazulhatnak. Ez szándékosan van így, lásd „A szemkagylók tisztítása és cseréje”. A szemkagylók tisztítása és cseréje Cseréhez vagy tisztításhoz a szemkagylók teljesen letekerhetők a távcsőről. A 6. ábrán bemutatottak szerint tekerje ki a szemkagylókat a legfelső rögzített állásukig, majd azonos irányba még kijjebb a meneten, amíg teljesen le nem csavarja a szemkagylókat. A szemkagylók tisztítását vagy cseréjét követően az óramutató járásával megegyező irányba tekerje be őket teljesen a szemlencsére (lásd még: „A szemkagylók beállítása, Meggyelés szemüveg nélkül és szemüveggel”). Kicsit erősebben az óramutató járásával megegyező irányba enyhén elforgatva a szemkagylók menete beakad a legalacsonyabb beállításba. Ezt követően a rögzített állások révén a megszokott módon állíthatja be a szem és a szemlencse közötti kívánt távolságot. A tartószíj és a védőfedelek felhelyezése A csomagolás tartalmazza a tartószíjat, a szemlencsevédő fedelet és az objektívvédő fedeleket. A 7. ábrán látható módon a szemlencsevédő fedél rögzítése a távcsövön a tartószíjhurkon keresztül a tartószíjjal történik. A szíj hosszát a szíj megfeszítésével vagy kiengedésével állíthatja be a kívánt mértékre. Szükség szerint a szemlencsevédő fedél másik oldalán ugyanebben a sorrendben járjon el. Saját megítélése szerint a szemlencsevédő fedelet felhelyezheti akár csak az egyik oldalra is. Az objektívvédő fedelek közül a bal oldalit „L”, a jobb oldalit pedig „R” betű jelöli, és a bal, illetve a jobb távcsőfélre kell őket felhelyezni (8. ábra). A szemlencse- és objektívvédő fedél használata A szemlencsevédő fedelet a szemkagylókra kell helyezni (8. ábra). Megtarthatja a kilépő pupilla kívánt távolságát. A távcső használata előtt vegye le a fedelet. A felhelyezett objektívvédő fedelek tartósan a távcsövön maradhatnak, és használat előtt csak le kell hajtani őket. Állványadapterek felhelyezése

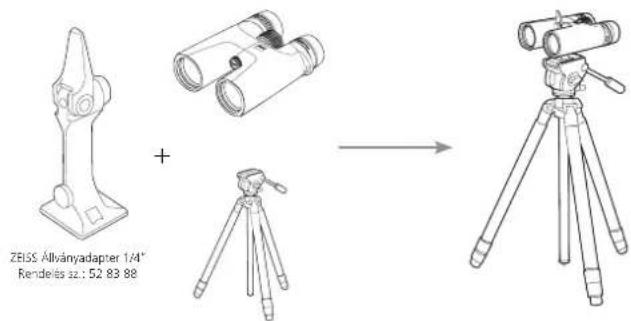

A ZEISS CONQUEST HDX-sorozat távcsöveit az 1/4"-es ZEISS állványadapterrel vagy a ZEISS Binox univerzális állványtartóval együtt rögzítheti bármelyik kereskedelmi forgalomban kapható fotóállványon (9. ábra). A ZEISS állványok és állványadapterek, valamint további tartozékok rendelési számait a „Tartozékok a ZEISS CONQUEST HDX termékekhez” című fejezetben találja. Speciális beállítások a LRP 15x56 MRAD irányzékhoz A ZEISS Conquest HDX LRP 15x56 kifejezetten sportlövészethez lett kifejlesztve, és MRAD irányzékkal van felszerelve, amely lehetővé teszi az irányzék dőlésszögének és élességének külön-külön történő beállítását (10. ábra). Megjegyzés: Az irányzék a bal oldali csatornában található. Használat közben az irányzék átkerül a teljes képre. Az irányzék szintezése

1) Mint minden távcső esetében, először is be kell állítania a szemtávolságot az

optimálisra (lásd a szemtávolság beállítása című szakaszt).

2) Most nézzen át a távcsövön, és ellenőrizze, hogy a bal oldali csatornában lévő

irányzék kiegyenlített (vízszintes)-e vagy sem. Ha az irányzék nem vízszintes, forgassa el a forgatógyűrűt - a gumibevonat nélküli gyűrűt -, amíg az irányzék tökéletesen vízszintes nem lesz (11. ábra).

3) A szintezéshez használhat egy referenciapontot, például egy épületet.

Megjegyzés: Az irányzék kiegyenlítésére szolgáló forgatógyűrű szándékosan nehezebben mozgatható, hogy elkerülhető legyen a véletlen beállítás. Az irányzék fókuszálása Miután az irányzékot beszintezte, fókuszálnia kell az irányzékot, hogy tiszta és éles képet kapjon (12. ábra).

1) Az irányzék fókuszálásához először csavarja ki a szemkagylót (a). Ezután húzza

felfelé a gumírozott állítógyűrűt a feloldáshoz (b).

2) Csukja be a jobb szemét, miközben a távcsövön keresztül néz, és fordítsa a dioptria

beállítását az irányzék balra vagy jobbra, amíg az irányzék fókuszba nem kerül (c).

3) Ha az irányzék fókuszálva van, nyomja le ismét a gumírozott állítógyűrűt a

rögzítéshez (d). Tipp: Amikor a távcsövön keresztül fókuszálja az irányzékot, nézzen semleges háttérre, például egy nagyobb távolságban lévő fehér vagy szürke falra. Megjegyzés: Kérjük, vegye gyelembe, hogy a szem kb. 2 másodperc múlva elkezdi kiegyenlíteni az élességet. Ez meghamisíthatja az élesség beállítását. Ezért egyszerre csak rövid ideig nézzen az okulárba. Szükség esetén ismételje meg ezt az eljárást. Az irányzéknak borotvaéles fókuszban kell lennie anélkül, hogy a szemet megterhelné.53 | 84 Ápolás és karbantartás A távcső ZEISS LotuTec

bevonattal van ellátva. A lencsefelület hatékony védőrétege a különösen sima felületnek és az ezáltal elért lepergető hatásnak köszönhetően érezhetően csökkenti a lencse szennyeződését. A szennyeződések kevésbé tapadnak meg, és ha mégis, akkor gyorsan, könnyen és foltmentesen eltávolíthatók. A LotuTec

bevonat ellenállóképes és kopásálló. A lencséken lévő durva szennyeződéseket (pl. homok) ne törölje le, hanem inkább fúvassa le a lencsékről, vagy távolítsa el a lencsékről egy nom szálú szőrecset segítségével. Az ujjlenyomatok egy bizonyos idő elteltével káros hatással lehetnek a lencse felületére. A lencsefelületek legegyszerűbben rálehelve, majd egy tiszta, optikai célokra alkalmas törlőkendővel utántörölve tisztíthatók. Az optikai eszközökön – különösképpen a trópusokon – fellépő gombásodás ellen a külső lencsefelületek száraz és állandóan jól szellőző helyen történő tárolása a legjobb megoldás. A ZEISS CONQUEST HDX távcső nem igényel egyéb különleges ápolást. A ház és a gumírozás szennyeződései többnyire meleg vízzel, pamutkendővel és enyhe dörzsöléssel eltávolíthatók.

A tartozék nem tartozik a szállítási terjedelembe. ÜGYFÉLSZOLGÁLAT, PÓTALKATRÉSZEK ÉS GARANCIA A szervizzel vagy pótalkatrészekkel kapcsolatos kérdések esetén, vagy ha a garanciális feltételeket szeretné letölteni, látogasson el a weboldalunkra: www.zeiss.com/nature/service További kérdések esetén forduljon hozzánk az alábbi elérhetőségeken: ZEISS Customer Service Carl Zeiss Sports Optics GmbH Gloelstr. 3–5, 35576 Wetzlar, Németország Telefon [phone] E-mail [e-mail] ZEISS Customer Service USA Carl Zeiss SBE, LLC Consumer Products 1050 Worldwide Blvd. Hebron, KY 41048-8632, USA Telefon [phone] E-mail [e-mail]54 | 84

8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56 15 x 56 LRP Nagyítás 8 10 8 10 8 10 15 15 Az objektív hasznos átmérője mm 32 32 42 42 56 56 56 56 Kilépő pupilla átmérője mm 4 3,2 5,25 4,2 7 5,6 3,7 3,7 Szürkületi érték 16,0 17,9 18,3 20,5 21,2 23,7 29,0 29,0 Látómező m / 1 000m (ft/ 1 000 yard)

(240) Szubjektív látószög ° 64 68 59 66 57 66 69 69 Közelállítási határ m (láb) 1,5 (4,9) 2 (6,6) 3,5 (11,5) Dioptria-beállítási tartomány dpt ± 4 ± 4 ± 4 Kilépő pupilla távolsága mm 16,5 16,5 18 Pupillatávolság mm 54–74 54–74 56–74 Prizmarendszer Schmidt-Pechan Schmidt-Pechan Abbe-König Edzés LotuTec

/ T* Nitrogéntöltés √ √ √ Vízhatlanság mbar 400 400 400 Üzemi hőmérséklet °C (°F) −20/+63 (−4/+145) −20/+63 (−4/+145) −20/+63 (−4/+145) Hossz mm (in) 132 (5,2) 150 (5,9) 210 (8,3) Szélesség 65mm-es szemtávolságnál mm (in) 115 (4,5) 119 (4,7) 145 (5,7) Tömeg g (oz) 620 (21,9) 715 (25,2)

(45,2) A műszaki továbbfejlesztés érdekében fenntartjuk a jogot a kivitel és a szállítási terjedelem módosítására.ZEISS CONQUEST HDX Podręcznik użytkownika Patents: www.zeiss.com/cop/patents DE EN FR ES IT NL DK FI HU PL SE RU JP CN | 12.202456 | 84 NAZWA ELEMENTU
