Produkttyp	Prismakikare
Märke	ZEISS
Modell	Conquest HD 8x32
Förstoring	8x
Objektivdiameter	32 mm
Utgångspupillens diameter	4 mm
Skymningsindex	16,0
Synfält	140 m/1000 m
Synfältsvinkel (subjektiv)	64°
Minsta fokuseringsavstånd	1,5 m
Dioptrijusteringsområde	±4 dpt
Utgångspupillavstånd	16,5 mm
Interpupillavstånd	54 – 74 mm
Prismsystem	Schmidt-Pechan
Optisk behandling	LotuTec® / T*
Kvävefyllning	Ja (antidim)
Täthet	400 mbar (nedsänkning upp till 1 m)
Drifttemperatur	-20 °C till +63 °C
Längd	132 mm
Bredd (ögonavstånd 65 mm)	115 mm
Vikt	620 g
Strömförsörjning	Ingen (passiv kikare)
Huvudfunktioner	Centralfokus, låsbar dioptrikompensation, infällbara ögonmusslor (4 lägen), stativadapter 1/4"
Leveransinnehåll	Kikare, ögon- och objektivskydd, transportrem, fodral, rengöringsduk, snabbguide, säkerhetsföreskrifter
Underhåll och rengöring	LotuTec-beläggning: blås bort stora partiklar, torka sedan med en optisk duk. Rengör gummit med en fuktad duk.
Säkerhet	Följ medföljande säkerhetsanvisningar; titta inte direkt mot solen.
Reservdelar och reparationsmöjligheter	Avtagbara och utbytbara ögonmusslor; övriga delar via ZEISS service.

Vanliga frågor - Conquest HD 8x32 ZEISS

Hur justerar jag interpupillavståndet på kikaren Conquest HD 8x32?

Justera avståndet mellan de två tubdelarna genom att böja dem tills du får en enda cirkelrund bild. Det optimala avståndet motsvarar avståndet mellan dina ögon (54–74 mm).

Hur gör jag skärpan?

Stäng höger öga och vrid på fokushjulet för att få en skarp bild i vänster tub. Stäng sedan vänster öga och justera dioptrijusteringshjulet för höger tub. Använd alltid samma referensobjekt.

Hur låser jag dioptrikompensationen?

Skruva först av ögonmusslan, dra sedan kompensationshjulet uppåt för att låsa upp det. Ställ in skärpan, tryck sedan in hjulet för att låsa det. Skruva därefter på ögonmusslan igen.

Hur justerar jag ögonmusslorna för observation med glasögon?

Skruva ögonmusslorna medurs till lägsta läget. För observation utan glasögon, skruva upp dem till högsta läget (4 möjliga hack).

Hur rengör jag linserna?

Blås först bort stora partiklar (t.ex. sand). Andas sedan på linserna och torka försiktigt med en ren optisk duk. LotuTec-beläggningen underlättar rengöringen.

Hur byter jag ögonmusslorna?

Skruva loss ögonmusslorna helt genom att vrida dem moturs efter att ha fällt upp dem i högsta läget. Rengör eller byt, skruva sedan fast dem ordentligt medurs tills du hör ett klick.

Hur sätter jag fast transportremmen?

Fäst ögonskyddet vid fästpunkterna på kikaren, för sedan remmen genom öglorna. Justera längden genom att dra åt eller lossa.

Hur använder jag skyddskåporna?

Ögonskyddet placeras över ögonmusslorna; objektivskydden fästs på tuberna (L för vänster, R för höger) och kan sitta kvar när de är öppna.

Kan jag montera kikaren på ett stativ?

Ja, tack vare gränssnittet för stativadapter 1/4" under huven. Använd en ZEISS-adapter (ingår ej) eller ett universellt Binofix-fäste.

Vad gör jag om kikaren blir blöt?

Kikaren är tät upp till 400 mbar och fylld med kväve. Torka helt enkelt av utsidan med en mjuk duk. Utsätt inte för extrema temperaturer (utanför området -20°C till +63°C).

BRUKSANVISNING Conquest HD 8x32 ZEISS

Produkt Bestillingsnummer Leveringsomfang

8 x 32 52 32 14 Kikkert
10 x 32 52 32 15	Okulardacksel Objektivdäcksel Baererem Taske inkl. Baererem Linserengöringsklud Quick guide Sikkernedansvinsinger Stalivadapter 1/4" (kun ved 15 x 56 og LRP 15x56)
8 x 42 52 42 14
10 x 42 52 42 15
8 x 56 52 56 34
10 x 56 52 56 35
15 x 56 52 56 36
15 x 56 LRP 52 56 36 -9901-000

Tilpasning til ojenafstanden (pupilafstand)

Obs!

Siktet ar forstorat i grafiken for bättre visning och motsvarar inte originalet.

BRUKSANVISNING

Grattis till kopet av dinnya kikare ZEISS CONQUEST HDX, Upplev imponerande verklighestrogen bildergivning kannetecknad av briljans och hog fargatergivning.

Produkter frän ZEISS kännetecknas av enastäende optisk prestanda, precisionstilverknig och lang livslängd. Folj folljande brusanvisinngar sa att du kan anvandaprodukten pa basta mojliga satt och far gladje av den under manga ar tramover.

Folj sakerhetsanvisningarna nedan:

Produkt Artikelnummer Leveransomfattning

8 x 32 52 32 14 Kikare
	Okularskydd
10 x 32 52 32 15	Lirsskydd
8 x 42 52 42 14	Barrem
10 x 42 52 42 15	Bärvåska inkl. barrem
	Linsengöringsvatska
	Snabbguide
8 x 56 52 56 34	Säkerhetsanvisningar
10 x 56 52 56 35	1/4"-stafivadapter (bara på 15 x 56 och LRP 15x56)
15 x 56 52 56 36
15 x 56 LRP 52 56 36 -9901-000

Anpassning till ögonavstandet (pupillavstandet)

Stall in de bada kikarhalvorna genom att vrida dem runt mittaxelin tills avstandet mellan de bada okularen motsvar avstandet mellan dina ögon. Pa sā satt fār du basta möjiga bild de dinà ögon. Det optimala avstandet mellan pupillerna upnpas nār en církulär bild uppstár genom att man tittar med bada ögonen i kikaren (bild 2).

Stalla in bildskarpan

Kikaren has ttt fokuseringsvred och ett dioptrikompensationsvred. For att stalla in, stang hoger oga och anvand fokuseringsvredet for att skarpa bilden i kikarens vanstra halva (bild 3).

Stang sedan det vänstra ögat och, om det behövs, justera fokus på kikarens högra halva med hjälp av dioptrikompensationen (bild 4). Uppgifter om finns i nasta avsmit. Vid inställingen av dioptrikompensationen används en skala med symbolerna "+" och " " och en indexpunkt som stoppunkt. Kom ühg ein personi installung, sa att du även kan ställa in dioptrikompensationen snabbt på andra kikare.

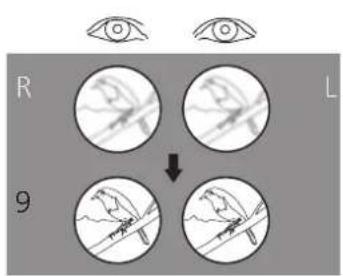

Förytterligare fokusering pà olika avständ behöver du bara vrida pà fokuseringsvredet (bild 5).

Anvising: Anvand allid samma objekt for all fokusera bada bildernal

Dioptrilas

Kikaren har en lasmekanism for att forhindra oonskad justering av dioptrikompensationen (bild 4).

Fort att justera dioptrierna, skruva forst av ogonmusslorna (a). Sedan kan du dra appi dioptrijusteringen for att lasa upp den (b).Andra dioptriena enligt beskrivningen oven genom att vrida pada dioptrijusteringsringen (c).Nar fokuseringen bildfokuset ar korrekt justerad,tryck tillbaka dioptrijusteringsringen for att lasa den (d).

Installingn av ogonmusslorna, anvandning med och utan glasogon

Ha ogonmusslora utdragna vid anvandning av Produkten utan glasogon. For all gora deta vrids ogonmusslora moturs uppat, eventuell upt till den ovre skaran (bild -vy A).

Ogonmusslana kan lasas i fya lagen, i medre och ovre lagena och i vamellaniagen. Tack vare detta installingsaltternativ k an svandet mellan ogat och utgangspupillen varieras och darred stallas in individuell for varje anvandare.

Vid anvandning med glasogon vids ogonmusslorna nedat (medurs) tills de ar i det nedersta laget (bild 6 - vy B).

Anvisinig: Om du fortsetter att vrida ogonmusslorna moturs nare de ar utdragna kan de losna. Detta ar avsiktigt, se Rengoring och byte av ogonmusslor

Rengöring och byte av ögonmusslor

Ögonmusslorna kan skruvas av helt frän kikaren när de behöver bytas ut ellerengorras. Skruva av ögonmusslorna, enligt bild 6,fram till den översta skaran och fortsett i samma skruvrikting pa gängan tills ögonmusslorna ar fullstandigt avskruvade.

Efter rengoring ether byte av ogonmussloma, skruva fast dem medurs hela vagen pa okularet (se aven avsnitet "Installinq av ogonmsslona, anvandning med och utan glasogon). Med ett latt ryck medurs hakar ogonmsslornas ganga fast i den lagsta installingen. Du kan sedan anvanda klickstoppen for att stalla in det avstand du vill ha mellan ogat och okularet som vanligt.

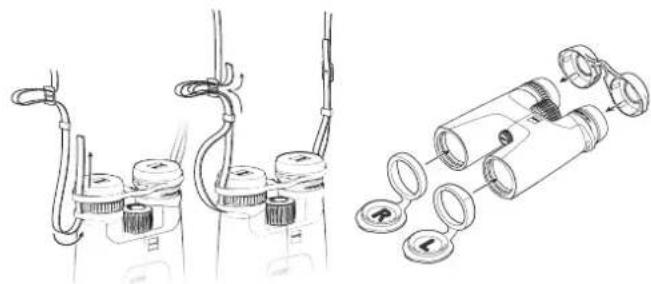

Fasta barrem och skyddslock

Bärremmen, okularskyddet och linsskyddet ingar i forpackningen. Som visas pa bild 7 ar okularskyddet fasp vid kikaren med barremmen genom barremmens oglor.

Remlangden justeres till onskad langd genom att spanna eller slappa remmen. Gor pa samma satt pa okularskyddets motsa tida om detta skulle behovas. Okularskyddet kan ocka fasfas pa ena sidan som du sjalv vill.

Linskydden ar markta med "L" for vander och "R" for hoger och ar bada fasta pa vander och hoger ror (bild 8).

Använding av okular- och linsskydd

Okularskyddet placeras pa ogonmussloma (bild 8). Har kan du behalla utgangspupillavstandet som du vill ha. Dra av skyddet innan du anvander kikaren.

Linskyddet kan sitta kvar permanent pa kikaren after montering och behover endast öppnas fore användning.

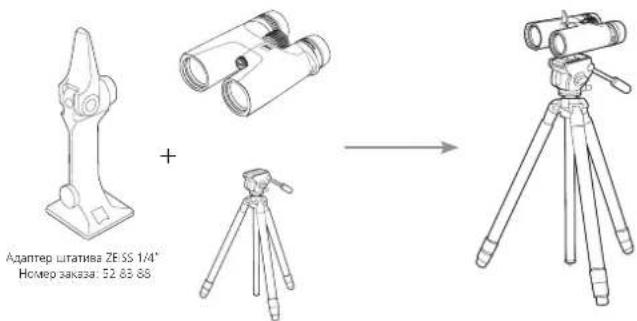

Montering ay stativadaptrarna

Kikaren i ZEISS CONQUEST HDX-serien kan lastaas pa alla kommersiellt tillganglia fotostativ med hjalp av ZEISS stativadapter 1/4" aller ZEISS Binofix universella stativfaste (bild 9).

Beställningsnumren für ZEISS stativ och stativadaptrar och andere tillbehör finns kapitlet "Tillbehör für ZEISS CONQUEST HDX".

ZEISS Conquest HDX LRP 15x56 ār specialframtaget for sportskytte och har ett MRAD-sikte, som gör att du kan justera bäde lutningen och skärpan på sikket separat (bild 10).

Obs! Siktet ar placerat i den vänstra kanalen. Vid användning overfors siktet till den totala bilden.

Siktets niväinställning

1) Som med alla kikare maste du forst justera ogonens avstand till din optimala bredd (se avsnittet Justera ogonavstandet).
2) Titta nu genom kikaren och kontrollera om sikket i den vänstra kanalen ar vagratt erlen inte. Om kikarsiktet inte a r ivna, vird den roterande ringen - ring utan gummibelaggning - tills sikarsiktet i er perfectk niva (bild 11).
3) Du kan vid utjammingen anvanda en referenspunkt, t.ex. en byggnad, som hjalp.

Obsl Den roterande ringen for justering av sikket ar avsktligt svare att justera for att forhindra oavsiktlig justering.

Siktesfokusering

När siktet har justerats maste du fokusera siktet for att fä en klar och skarp bild av siktet (bild 12).

1) For att fokusera sikket skruvar du forst bort ogonmusslorna (a). Sedan kan du dra den gummerade justeringsringen uppat for att lasa upp den (b).
2) Stäng hoger öga medan du tittar genom kikaren och vrid dioptrijusteringen for siktet at vänster erller hoger tills siktet ar i fokus (c).
3) När siktet ar fokuserat, tryck ner den gummerade justeringsringen igen for att lasa den pa plats (d).

Vid fokusering av siktet, titta pa en neutral bakgrund, t.ex. en vit eller gra vagg, som ar pa ett storrc avstand.

Obs! Tänk på att ögat borjar anpassa till skärpan after cirka 2 sekunder. Det gor att skärpan ställs in fel. KikaDeferred alltid bara en kort genom okularet. Upprepa vid behov. Siktet aka vara knivskarpot fokuserut atan att vara anstrangende for ögat.

Skötsel och unterhalb

Kikaren ar forsedd med ZEISS LotuTec ytbehandling. Det effektiva skyddslagret pa linsytoma minskar nedsmutsningen av linsen avsevart tack vere n sarkilt glatt yta som gor att smuten far svareare att fastna. Det galler all slags smuts. Dessutom kan smuten as tort snabt, latt och ludfritt. Samtidigt ar LotuTec ytbehandling motlstandskraftig och slittalig.

Grov smuts (t.ex. sand) pa linserna bor inte torkas av, utan tas bort genom att man blaser bort den ell berstar bort den med en tum pensel. Fingeravtryck kan angripa linsytorna after en tid. Det lattaste sattet att rengora linsytorna ar andandas pa dem och sedan putsa dem med en ren linstrengoringsduk. Problem med svampbelaggning pa linsdelarna, som kan uppsta speicielt i tropikerna, forhindras genom att man forvarar kikaren tornt och alltid haller de ytre linsytorna val ventilerade. Utover detta behover din ZEISS CONQUEST HDX kikare ingen speiciel skotsel.

Fororeningar pa gummelaggningen och pa holjet kan vanligtvis avlagnas med varmt vatten, en bomullsduk och forsiktig gnuggning.

TILLBEHOR FÖR ZEISS CONQUEST HDX1

1 Till behör medfoljér Inevid köp.

KUNDSERVICE, RESERVDELAR OCH GARANTI

Om du har fragor som galler service aller reservdlar aller vill ladda

ned garantivillkoren, gà till var webbplats:

Andringar av utforande aller leveransomfattning, wika syftr till teknik vidareutveckling, ar forbehallna.

ZEISS CONQUEST HDX

Инструкция по заци.

PNC.1 PNC.2

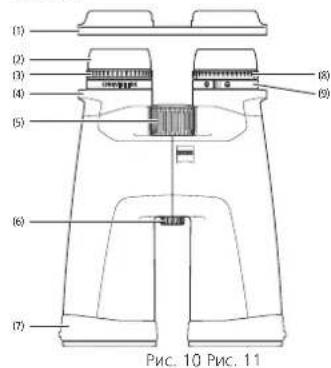

HA3BAHIN 3JIEMEHTOB
