Tipo di prodotto	Binocoli prismatici
Marca	ZEISS
Modello	Conquest HD 8x32
Ingrandimento	8x
Diametro obiettivo	32 mm
Diametro pupilla d'uscita	4 mm
Indice crepuscolare	16,0
Campo visivo	140 m a 1000 m
Angolo visivo soggettivo	64°
Distanza minima di messa a fuoco	1,5 m
Gamma di regolazione diottrica	±4 dpt
Distanza pupilla d'uscita	16,5 mm
Distanza interpupillare	54 – 74 mm
Sistema a prismi	Schmidt-Pechan
Trattamento ottico	LotuTec® / T*
Riempimento di azoto	Sì (antiappannamento)
Impermeabilità	400 mbar (immersione fino a 1 m)
Temperatura di funzionamento	-20 °C a +63 °C
Lunghezza	132 mm
Larghezza (distanza oculare 65 mm)	115 mm
Peso	620 g
Alimentazione	Nessuna (binocoli passivi)
Funzioni principali	Messa a fuoco centrale, compensazione diottrica bloccabile, oculari regolabili (4 posizioni), adattatore treppiede 1/4"
Contenuto della confezione	Binocolo, coprioculari e copriobiettivo, cinghia da collo, custodia, panno per la pulizia, guida rapida, istruzioni di sicurezza
Manutenzione e pulizia	Rivestimento LotuTec: soffiare via le particelle grandi, poi asciugare con un panno ottico. Pulire la gomma con un panno umido.
Sicurezza	Seguire le istruzioni di sicurezza fornite; non guardare direttamente il sole.
Ricambi e riparabilità	Oculari rimovibili e sostituibili; altre parti tramite assistenza ZEISS.

Domande frequenti - Conquest HD 8x32 ZEISS

Come regolare la distanza interpupillare del binocolo Conquest HD 8x32?

Regola la distanza tra i due tubi piegandoli fino a ottenere un'unica immagine circolare. La distanza ottimale corrisponde alla distanza tra i tuoi occhi (54-74 mm).

Come effettuare la messa a fuoco?

Chiudi l'occhio destro e ruota la rotella di messa a fuoco per rendere l'immagine nitida nel tubo sinistro. Quindi, chiudi l'occhio sinistro e regola la rotella di compensazione diottrica per il tubo destro. Utilizza sempre lo stesso oggetto di riferimento.

Come bloccare la compensazione diottrica?

Svitare prima l'oculare, poi tirare la rotella di compensazione verso l'alto per sbloccarla. Regola la nitidezza, quindi premi la rotella per bloccarla. Riavvitare poi l'oculare.

Come regolare gli oculari per osservare con gli occhiali?

Avvitare gli oculari in senso orario fino alla posizione più bassa. Per osservare senza occhiali, svitarli fino alla posizione alta (4 scatti possibili).

Come pulire le lenti?

Prima soffiare per rimuovere le particelle grandi (es. sabbia). Quindi, appannare le lenti e asciugare delicatamente con un panno ottico pulito. Il rivestimento LotuTec facilita la pulizia.

Come sostituire gli oculari?

Svitare completamente gli oculari ruotandoli in senso antiorario dopo averli portati in posizione alta. Pulire o sostituire, poi riavvitare a fondo in senso orario fino a sentire un clic.

Come installare la cinghia da collo?

Fissare la copertura protettiva degli oculari ai punti di attacco sul binocolo, poi far passare la cinghia nei passanti. Regolare la lunghezza stringendo o allentando.

Come usare le coperture protettive?

Il coprioculare si posiziona sugli oculari; i copriobiettivo si fissano sui tubi (L per sinistro, R per destro) e possono rimanere in posizione quando aperti.

Posso montare il binocolo su un treppiede?

Sì, grazie all'interfaccia per adattatore treppiede 1/4" situata sotto il coperchio. Utilizzare un adattatore ZEISS (non incluso) o un supporto universale Binofix.

Cosa fare se il binocolo è bagnato?

Il binocolo è impermeabile fino a 400 mbar e riempito di azoto. Asciugare semplicemente l'esterno con un panno morbido. Non esporre a temperature estreme (fuori dall'intervallo -20°C a +63°C).

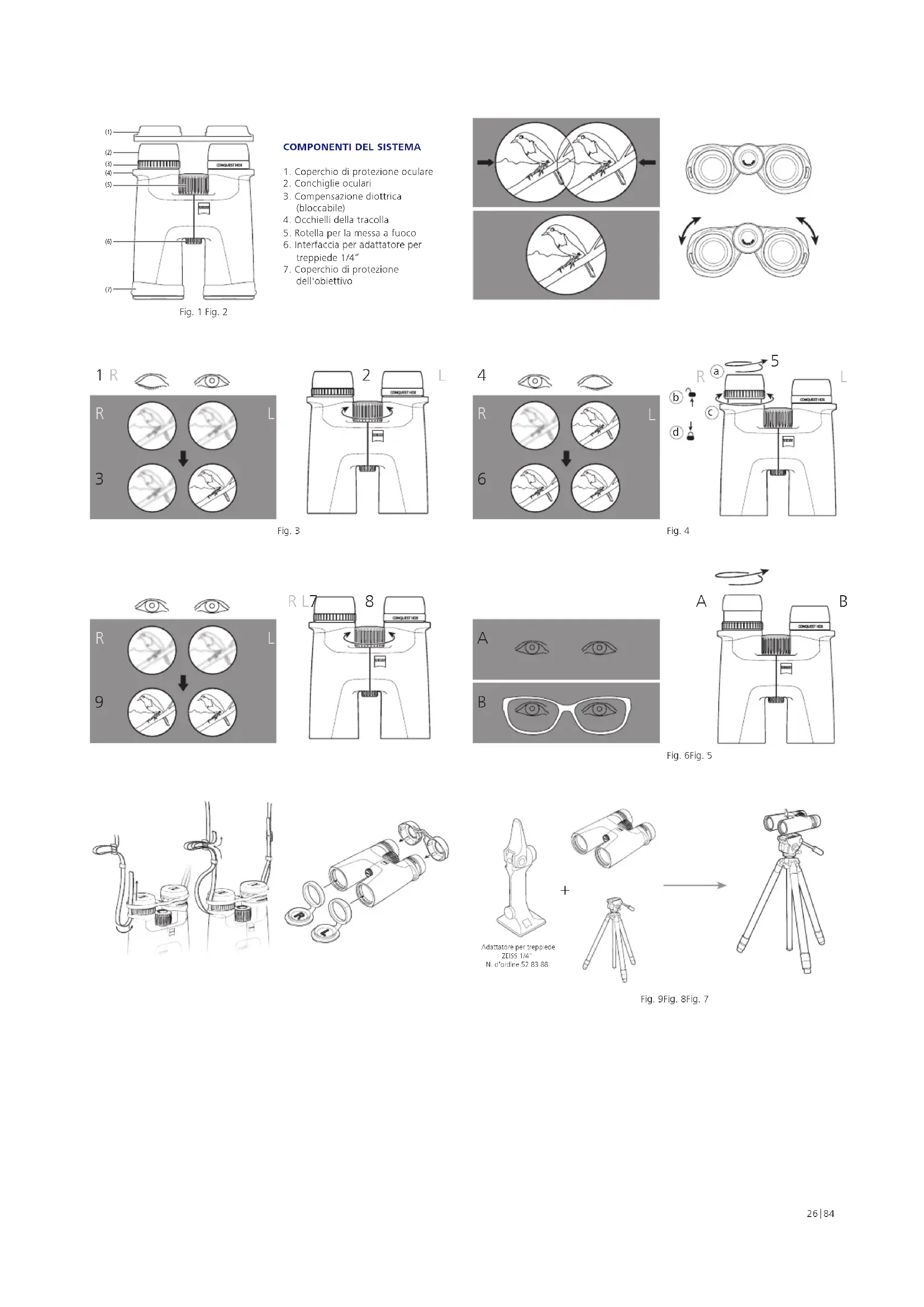

MANUALE UTENTE Conquest HD 8x32 ZEISS

1. Coperchio di protezione oculare
2. Conchiglie oculari
3. Compensazione diottrica
   (bloccabile)
4. Occhielli della tracolla
5. Rotella per la messa a fuoco
6. Interfaccia per adattatore per treppiede 1 / 4
7. Coperchio di protezione

dell'obiettivo

Fig. 3

Fig. 4

Fig.6Fig.5

Fig.9Fig.8Fig.7

15x56 LRP

COMPONENTI DEL SISTEMA

1. Coperchio di protezione dell'oculare
2. Conchiglie oculari
3. Compensation diotttrica (bloccabile)
4. Occhielli della tracolla
5. Rotella per la messa a fuoco
6. Interfaccia per adattatore per troppicde 1/4"
7. Coperchio di protezione dell'obiettivo
8. Messa a fuoco del reticolo
9. Livellamento del reticolo

15x56 LRP

15x56LRP

Nota:

Fig. 12

per una migliorie visibilità, nelle immagini ide dimensioni del reticolo sono state ingrardite e non correspondono a quella originali.

ISTRUZIONI PER L'USO

Complimenti per aver scelto il binocolo ZEISS CONQUEST HDX. Con la sua riproduzione straordinamente naturale delle immagini, si distinguge per la nitidezza e l'elevata fedeltà dei colori.

I prodotti a marchio ZEISS sono caratterizzati da eccelleni prestazioni ottiche, lavorazione precisa e lunga durata. Atteneri alle seguenti istruzioni per utilizzare al meglio il prodotto, affinché rimanga un compagno affidavitable per molti anni a venire.

Attenersi alle avventenze di sicurezza, reperibili anche su:

ProdottoNumero d'ordine Elementi compresi nella fornitura

8 x 32 52 32 14 Binocolo
10 x 32 52 32 15	Coperchio di protezione oculare
8 x 42 52 42 14	Coperchio di protezione dell'obietto
10 x 42 52 42 15	Tracolla
8 x 56 52 56 34	Borsa comprensiva di tracolla
10 x 56 52 56 35	Panno per pulizia delle ottiche
15 x 56 52 56 36	Guida rapida
15 x 56 LRP 52 56 36 -9901-000

Regolazione della distanza interpupillare

Fare oscillare le due metà del binocolo attorno all'asse centrale dell'apparecchio finché la distanza tra i due oculari corrisponde a quella tra i propri occhi. Questo consente di ottenere la visione ottimale. Per visione ottimale si intende la formazione di un'immagine circolare quando si osserva con entrambi gli occhiattraverso il binocolo (Fig. 2).

Regolazione della nitidezza dell'immagine

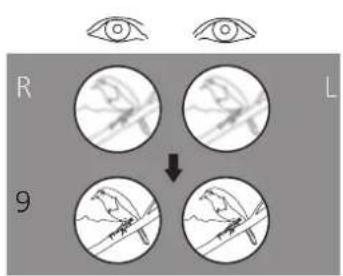

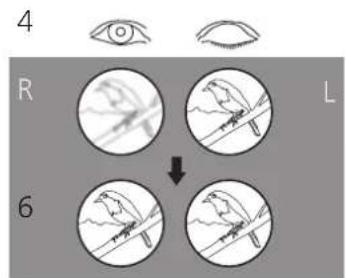

Il binocolo è dotato di una rotella per la messa a fuoco e di una rotella per compensazione diottrica. Chiudere l'occhio destro e ruotare la rotella per la messa a fuoco fino a vedere nitida l'imagine nella meta sinistra del binocolo (Fig. 3). Chiudere quindi l'occhio sinistro e, se necessario, regolare la nitidezza dell'imagine nella meta destra del binocolo con la compensazione diottrica (Fig. 4). Peri dettagli, si veda il paragrafo successivo. La compensazione diottrica prevede una scala contrassegnata dai simboli "+" e "-" e ha un arreto in posizione zero. Prendendo nota dei propri valori, è possibile regolare rapidamente la compensazione diottrica personale su qualiasi binocolo.

In seguito, per mettere a fuoco a distanze diverse occorrera quindi soit azionare la rotella per la messa a fuoco (Fig. 5).

Nota: usare sempre lo stesso oggetto perMETTere a fuoco entrambe le immaginil

Blocco delle diottrie

Il binocolo ha un meccanismo di bloccaggio che impedisce di modificare la regolazione accidentamente (Fig. 4).

Per regolare le diottrie, innanzi tutto estrarre le concighlie oculari ruotandole (a). In seguito è possible tirare verso l'alto l'anello di regolazione delle diottrie per sbloccarlo (b). Variane le diottrie come descriptorsupra ruotando l'anello di regolazione delle diottrie (c). Una volta impostata correttamente la nitidezza dell'immagne, premere l'anello di regolazione delle diottrie di nuovo verso il basso per bloccarlo (d).

Preparazione delle conchiglie oculari, osservazione con e sanza occhiali

Per l'osservazione sulla occhiali, usare l'appareccchio con le conchiglia oculari estratte. A tale scopo, ruotare le conchiglia oculari in senso antiorario versusl'alto per estrarle fine alla posizione d'arresto superiore (Fig. 6 - Ilustrazione A).

Le conchigle oculari sonoesse fissate in quattro posizioni: in basso, in alto e in due positioni intermedie. Cio permette di impostare la distanza dell'occhio alla pupilla d'uscita e quando di effettuare una regolazione personale per anni utilizzatore

Per l'osservazione con gli occhiali, ruotare le conchiglie oculari (in senso orario) verso il basso, fino a portarle nella posizione inferiore (Fig. 6 - Ilustrazione B).

Note: quando le conchiglie oculari sono estratte, se vengono ruotate ulterioramente in senso antiarario,ippo staccarsi. Questa caratteristica è prevista, si veda "Pulizia e sostuzione delle conchiglie oculari".

Pulizia e sostituzione delle conchiglie oculari

Le conchiglie oculari possono essere svitate dal binocolo per la sostituzione o la pulizia. Estrarre le conchiglie oculari rotandole, come raffiguato in Fig. 6, forn allo scatto superiore e continuando a ruotare nella stessa direzione nelle fillettatura, forn a quando sono Completely svitate.

Dopo la pulizia o la sostituzione delle conchiglie oculari, ruotare in senso orario per farle rientare completamente nell'oculare (si vedaanche la sezione "Preparazione delle conchiglia oculari, osservazione con e ricerca occhiali"). Con una lieve pressione in senso orario, la fillettatura delle conchiglia oculari scatta in sede nella posizione inferiore. In seguito sera possible regolare come di consueto la distanza desiderata fra I'occhio e I'oculare mediana le tacche.

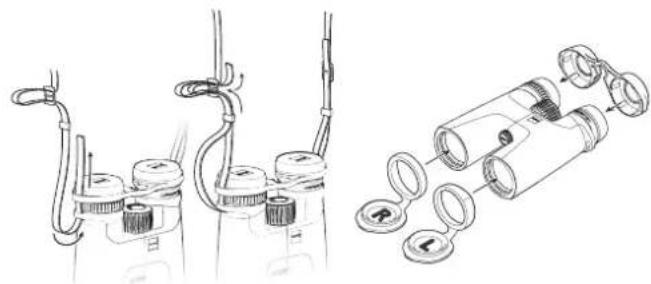

Applicazione della tracolla e del coperchio di protezione

La confezione contiene la tracolla, il coperchio di protezione oculare e i coperchi di protezione degli obiettivi. Fissare il coperchio di protezione oculare sul binocolo con la tracolla facendola passare attraverso gli apposti occhielli, come illustrato in Fig. 7.

É possible regolare la lunghezza della tracolla allungandola o accoriandola. Se necessario, sull'altro lato del coperchio di protezione oculare procedere con la stessa sequenza. A proprioia discrezione, il coperchio di protezione oculare più essere inilato anche solo sul di un lato.

I coperchi di protezione degli obiettivi sono contrassegnati con una "L" aindicare la sinistra e con una "R" aindicare la destra e vanno applicati ai rispetti tubi (Fig. 8).

Utilizzo dei coperchi di protezione oculare e di protezione dell'obiettivo

Il coperchio di protezione oculare va posto sulle conchiglie oculari (Fig. 8). Si cui potenentere la distanza desiderata alla pupilla di uscita. Prima di utilizzare il binocolo, sfilarle il coperchio.

Una volta fissati, i coperchi di protezione degli obiettivi possono restare montati in modo permanente e dovanno essere aperti soltanto prima dell'utilizzo del binocolo.

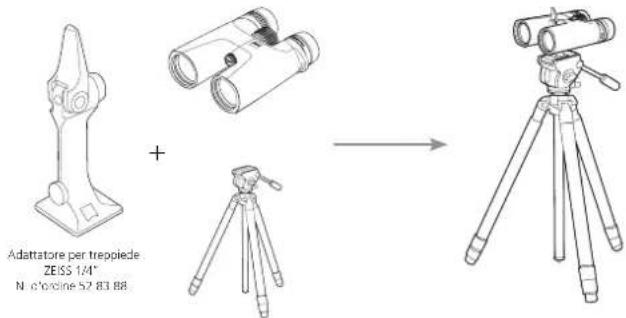

Montaggio degli adattatori per treppiede

1 binocoli della series ZEISS CONQUEST HDX possono essere fissati a qualisiassi treppiede fotografico di uso comune mediante l'adattatore per treppiedi ZEISS 1/4" o ZEISS Binofix Universal (Fig. 9).

Il numero d'ordine dei treppiedi, degli adattatori per treppiede di altri accessori ZEISS sono indicati nel capitolo "Accessori per ZEISS CONQUEST HDX".

Impostazioni specifiche per LRP 15x56 con reticolo MRAD

Lo ZEISS Conquest HDX LRP 15x56 et stato appostamente creato per la caccia sportiva ed e dotato di reticolo MRAD che consente di impostare separamente sia l'indinazione che la nitidezza del reticolo (Fig 10).

Notai: il reticolo si trova nel canale sinistro. Durante I'uso il reticolo appare proiettato sull'immagine complessiva.

Livellamento del reticolo

1) Come per tutti i binocoli, si deve innanzi tutto impostare la distanza interpupillare alla larghezza ottimale (vedere il paragrafo sulla regolazione della distanza interpupillare).
2) In seguito, osservare attraverso il binocolo e controllare se nel canale sinistro il mirino è livellato (orizzontalmente) oppure no. Se il mirino non è orizzontale, ruotare la ghiera - l'anello nella rivestimento in gomma - finché il mirino non è allinato per perfettamente in orizzontale (Fig 11).
3) Per alutarsi nel livellamento si può usare un punto di riferimento, come ad es. un edificio.

Nota: la ghiera per il livellamento del mirino è volutamente più dura da azionare, casa da evitare diambiame la regolazione involontariamente.

Messa a fuoco del reticolo

Una volta regolato il reticolo in orizzontale, occorre metterlo a fuoco per visualizzato in modo chiare e nitido (Fig 12).

1) Per mettere a fuoco il reticolo, rotare innanzi tutto le conchiglie oculari per estrarle (a). In seguito si può tirare verso l'alto l'anello di regolazione gommato per sblocarlo (b).

2) Chidere I'occhio destro除去 si guarda atraverso il binocolo e roturate la regolocac diottica del reticolo verso destra o sinistra finche il mirino non e a fuoco (c).

3) Una voltaMESSAO a fuoco il reticolo, premere Ianello di regolazione gommato per ribloccarlo in basso (d).

Consiglio: durante la messa a fuoco del mirino osservare con il binocolo uno sfondo neutro, ad es. una parete bianca o griglia che si trovava una discreta distanza.

Nota: tenere presente che dato ca. 2 secondi I'occhio iniziera a compensare la messa a fuoco, con il rischio di falsarla. Pertanto, guardare sempre per un breve istante atraverso I'oculare. Se necessario, ripetere I'operazione. Il reticolo visualizzato dove rimanere perfettamente nitido, perché la necessità di storzare I'occhio.

Pulizia e manutenzione

Il binocolo è provvisto dello speciale rivestimento ZEISS LotuTc. Lo strato protettivo presente sulle lenti ha una superficie molto liscia con un forte effetto antiaderente, efficace per ridurre sensibilmente la possibilità di trattenere impurità. Tutti ti tipi d'imparità tenderanno quindi ad aderire meno e sare più facile rimuoverli in modo rapido, con semplicità e alla lasciare striature. Il rivestimento LotuTec è resistente e antiabrasivo.

Se sulles lenti sono presenti delle particelle grossolane di sporcizia (ad es. granelli di sabbia), non rimuoverle strofinando, ma soffiarve via o utilizzare un pennello fine. Col passare del tempo, eventuali impronte possono corredere le superfici delle lenti. Il modo più simplicite per pulire le superfici delle lenti consistene nell'altare su di esse e quindi strofinarie delicatamente con un panno per strumenti ottici pulito. Per evitare l'eventuale formazione di muffa sul dispositivo ottico, soprattutto ai tropici, si raccomandi di conservarlo in un ambiente asciutto, assicurando una buona aerazione delle superfici esterne della lente. Il binocolo ZEISS CONQUEST HDX non necessita di altre cure particolare.

L'eventuale sporcia presente sulle parti in gomma puo essere in genere rimossa con acqua tiepida, un panno di cotone e un leggero sfregamento.

ACCESSORIPERZEISSCONQUESTHDX1

Giaccessori non sono compresi nella formitura.

ASSISTENZA CLIENTI, RICAMBI E GARANZIA

Per domande sull'assistenza o sui ricambi o per scaricare le condizioni di garanzia, visitare il site web:

Con riserva di eventuali modifiche al design e alla fornitura necessarie per l'ulteriori sviluppo tecnico del prodotto.
