РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Conquest HD 8x32 ZEISS

1. Защитная крышка окуляров

3. Диоптрийная настройка

(свозможностью фиксации)

4. Проушины для ремня

5. Колесо фокусировки

6. Интерфейс для адаптера штатива

7. Защитная крышка объектива

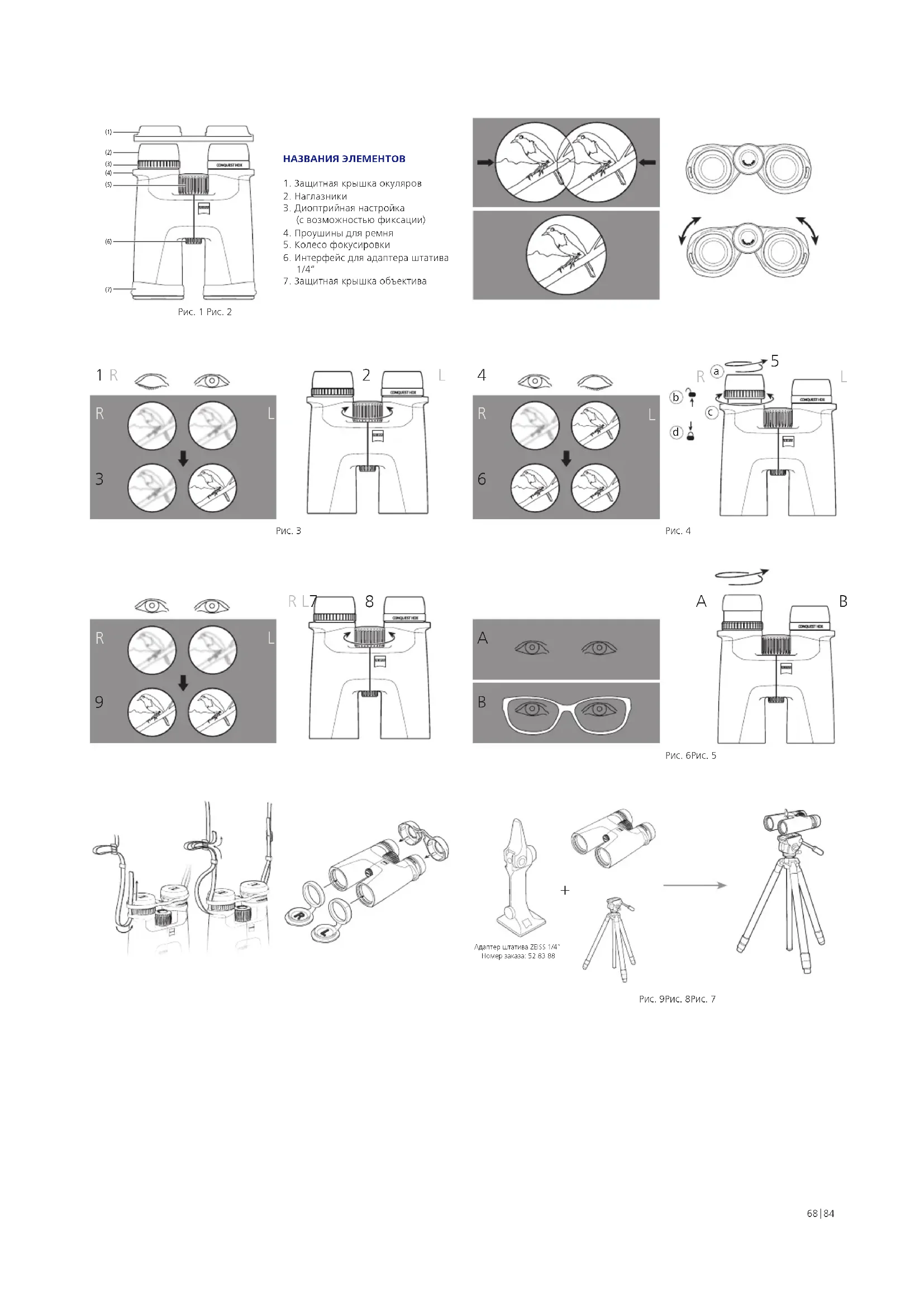

Рис. 1 Рис. 2 Рис. 3 (1) (2) (3) (4) (5) (6) (7) Рис. 4 Рис. 6Рис. 5 Рис. 9Рис. 8Рис. 7

Адаптер штатива ZEISS 1/4“ Номер заказа: 52 83 88

+69 | 84 НАЗВАНИЯ ЭЛЕМЕНТОВ

1. Защитная крышка окуляра

3. Диоптрийная настройка (с

возможностью фиксации)

4. Проушины для ремня

5. Колесо фокусировки

6. Интерфейс для адаптера штатива

7. Защитная крышка объектива

8. Фокусировка визира

9. Нивелирование визира

15x56 LRP Рис. 10 Рис. 11 Рис. 12 Размер визирного перекрестия увеличен на изображении для лучшей визуализации и не соответствует действительности. Примечание:70 | 84 УКАЗАНИЯ ПО ПРИМЕНЕНИЮ Поздравляем вас сприобретением нового бинокля ZEISS CONQUEST HDX

получите незабываемые впечатления от естественной передачи изображения, высокой яркости иточной цветопередачи. Изделия марки ZEISS отличаются великолепной оптикой, точной обработкой и большим сроком службы. Соблюдайте приведенные ниже указания по оптимальному применению бинокля, ион станет вашим надежным спутником на долгие годы. Обратите внимание на указания по технике безопасности, которые можно найти по адресу: www.zeiss.com/cop/safety КОМПЛЕКТ ПОСТАВКИ Изделие Номер для заказа Комплект поставки 8x32 52 32 14 Бинокль Защитная крышка окуляров Защитная крышка объектива Ремень для переноски Сумка сремнем для переноски Салфетка для очистки оптики Краткое руководство Указания по технике безопасности Адаптер штатива ¼“ (только для изделия 15x 56 и LRP 15x56) 10 x32 52 32 15 8x42 52 42 14 10x42 52 42 15 8x56 52 56 34 10x56 52 56 35 15x56 52 56 36 15 x 56 LRP 52 56 36 -9901-000 Адаптация красстоянию между глазами (межзрачковому расстоянию) Сдвиньте обе половины бинокля вокруг центральной оси друг относительно друга таким образом, чтобы расстояние между двумя окулярами соответствовало расстоянию между глазами. Это позволит получить изображение, оптимально соответствующее положению ваших глаз. Оптимальное расстояние между глазами достигается втом случае, если при наблюдении обоими глазами через бинокль получается круглое изображение (рис.2). Регулировка резкости Бинокль оснащен колесом фокусировки иколесом диоптрийной настройки. Для настройки закройте правый глаз и колесом фокусировки наведите резкость изображения влевой половине бинокля (рис.3). После этого закройте левый глаз ипри необходимости отрегулируйте резкость правой половины бинокля спомощью диоптрийной настройки (рис.4). Более подробная информация представлена в следующем разделе. Диоптрийная настройка имеет шкалу с символами «+» и «–» и указателем в качестве ориентира. Запомните свои настройки; это позволит быстро выполнить индивидуальную диоптрийную настройку любого бинокля. Для регулировки резкости на разном удалении достаточно использовать колесо фокусировки (рис.5). Примечание. Используйте для наведения резкости обоих изображений один итот же объект! Фиксатор диоптрий Бинокль оснащен фиксирующим механизмом, предотвращающим самопроизвольную диоптрийную настройку (рис. 4). Для корректировки диоптрий сначала снимите наглазники (a). Затем потяните кольцо диоптрийной настройки вверх для его разблокировки (b). Отрегулируйте диоптрии, как описано выше, вращая кольцо диоптрийной настройки (c). После настройки нужной резкости изображения снова нажмите на кольцо диоптрийной настройки вниз, чтобы зафиксировать его (d). Регулировка наглазников, наблюдение вочках ибез очков При наблюдении без очков используйте прибор свыдвинутыми наглазниками. Для этого выкрутите наглазники против часовой стрелки вверх, при желании— до упора (рис.6, изображениеA). Наглазники фиксируются в четырех положениях: нижнем, верхнем и двух промежуточных. Спомощью этой настройки можно регулировать расстояние от глаз до выходного зрачка, то есть индивидуально подстраивать под каждого пользователя. При наблюдении вочках поверните наглазники (по часовой стрелке) вниз до упора (рис.6, изображениеB). Примечание. Если полностью выдвинутые наглазники поворачивать дальше против часовой стрелки, они могут отсоединиться. Это не является неисправностью, см. раздел «Очистка изамена наглазников». Очистка изамена наглазников Наглазники можно полностью открутить от бинокля для замены или очистки. Для этого поворачивайте наглазники, как показано на рис.6, вверх до упора идалее втом же направлении по резьбе до полного откручивания. После очистки или замены наглазников полностью навинтите их по часовой стрелке на окуляр (см. также раздел «Регулировка наглазников, наблюдение вочках ибез очков»). Легким поворотом по часовой стрелке зафиксируйте резьбу наглазников вконечном нижнем положении. После этого расстояние между глазом иокуляром можно отрегулировать обычным образом, используя положения фиксации. Крепление ремня для переноски изащитных крышек В упаковке находятся ремень для переноски, защитная крышка окуляров изащитные крышки объективов. Защитная крышка окуляров крепится на ремне для переноски вспециальных проушинах на бинокле, как показано на рис.7. Длину ремня можно отрегулировать путем его подтягивания или ослабления. При необходимости выполните ту же последовательность действий сдругой стороны защитной крышки окуляров. По своему усмотрению вы можете закрепить защитную крышку окуляров только содной стороны. Защитные крышки объективов обозначены символами «L» для левой и«R» для правой стороны исоответствующим образом надеваются на левый иправый тубус (рис.8). Использование защитных крышек окуляров иобъективов Защитная крышка окуляров надевается на наглазники (рис. 8). При этом можно сохранить выбранное расстояние между выходными зрачками. Перед использованием бинокля снимите крышку. Надев защитные крышки объективов, вы можете оставить их на бинокле иснимать только перед использованием. Крепление адаптера штатива

Бинокли серии ZEISS CONQUEST HDX можно устанавливать на любой стандартный фотоштатив с помощью адаптера штатива ZEISS 1/4” или универсального крепления ZEISSBinox (рис. 9). Номера для заказа штативов и адаптеров штативов ZEISS, а также дополнительных принадлежностей указаны вразделе «Принадлежности для ZEISSCONQUEST HDX». Специальные настройки для LRP 15x56 с визиром MRAD Изделие Conquest HDX LRP 15x56 компании ZEISS специально разработано для спортивной стрельбы и оснащено визиром MRAD, который позволяет отдельно настраивать наклон и резкость визира (рис. 10). Примечание: визир расположен в левом канале. При использовании визир переносится на общее изображение. Нивелирование визира

1) Как и в случае со всеми биноклями, сначала необходимо настроить

оптимальное расстояние между глазами (см. раздел «Адаптация к расстоянию между глазами»).

2) Теперь посмотрите в бинокль и проверьте, выровнен ли визир в левом канале

(по горизонтали). Если визир не выровнен, поворачивайте вращающееся кольцо (кольцо без резинового покрытия) до тех пор, пока визир не будет располагаться горизонтально (рис. 11).

3) Для облегчения процесса нивелирования можно использовать ориентир,

например здание. Примечание: вращающееся кольцо для нивелирования визира намеренно сделано тугим, чтобы предотвратить непреднамеренную регулировку. Фокусировка визира После выравнивания визира по горизонтали необходимо выполнить его фокусировку для получения четкого и ясного изображения (рис. 12).

1) Для наводки визира на резкость сначала открутите наглазники (a). Затем

потяните прорезиненное регулировочное кольцо вверх, чтобы разблокировать его (b).

2) Закройте правый глаз, глядя в бинокль, и поворачивайте диоптрийное

кольцо визира влево или вправо, чтобы настроить резкость (c).

3) После настройки резкости визира снова нажмите на прорезиненное

регулировочное кольцо, чтобы зафиксировать его (d). Совет: при наводке визира на резкость смотрите через бинокль на нейтральный фон, например на белую или серую стену, которая находится на достаточно большом расстоянии. Примечание: обратите внимание, что примерно через 2секунды глаз начнет компенсировать резкость. Это приводит к искажениям настройки резкости. Поэтому всегда следует смотреть в окуляр лишь в течение короткого промежутка времени. При необходимости повторите эту процедуру. Визир должен давать идеально резкое изображение, но не вызывая при этом напряжения глаз.71 | 84 Уход иобслуживание Бинокль имеет покрытие ZEISS LotuTec

. Эффективное защитное покрытие поверхностей линз существенно уменьшает загрязнение линзы благодаря особо гладкой поверхности с сильными водоотталкивающими свойствами. Любые виды загрязнений редко оставляют следы на поверхности, а если они и появляются, то легко ибыстро удаляются без разводов. Кроме того, покрытиеLotuTec

очень прочное иустойчивое кистиранию. Крупные загрязнения (например, песчинки) на линзах следует не стирать, асдувать или удалять волосяной кисточкой. Отпечатки пальцев могут через некоторое время ухудшить качество поверхности линз. Простейший способ очистки линз: подуть на линзу ипротереть ее чистой тканью из подходящего для оптики материала. Для защиты от образования грибкового налета на оптике, особенно втропических условиях, следует хранить устройство всухом месте с хорошей вентиляцией внешних поверхностей линз. Ваш бинокль ZEISSCONQUEST HDX не требует иного особого ухода. Загрязнения на резиновых деталях икорпусе обычно можно очистить, слегка протерев их хлопковой тканью, смоченной втеплой воде.

Принадлежности не входят вкомплект поставки. СЕРВИСНЫЙ ЦЕНТР, ЗАПАСНЫЕ ЧАСТИ ИГАРАНТИЯ По всем вопросам об обслуживании изапасных частях или при необходимости загрузить условия гарантии посетите наш

www.zeiss.com/nature/service При наличии дополнительных вопросов просим обращаться по указанным ниже контактным данным: ZEISS Customer Service Carl Zeiss Sports Optics GmbH Gloelstr. 3–5, 35576 Wetzlar, Германия Телефон: [phone] Эл.почта: [e-mail] ZEISS Customer Service USA Carl Zeiss SBE, LLC Consumer Products 1050 Worldwide Blvd. Hebron, KY 41048-8632, USA (США) Телефон: [phone] Эл.почта: [e-mail]72 | 84 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 8 × 32 10 × 32 8 × 42 10 × 42 8 × 56 10 × 56 15 × 56 15 x 56 LRP Кратность увеличения 8 10 8 10 8 10 15 15 Эффективный диаметр

мм 32 32 42 42 56 56 56 56 Диаметр выходного зрачка мм 4 3,2 5,25 4,2 7 5,6 3,7 3,7 Сумеречное число 16,0 17,9 18,3 20,5 21,2 23,7 29,0 29,0 Поле зрения м / 1000м (фут/ 1000ярдов)

(240) Субъективный угол зрения ° 64 68 59 66 57 66 69 69 Предел ближней настройки

м(фут) 1,5 (4,9) 2 (6,6) 3,5 (11,5) Диапазон регулировки

дптр ± 4 ± 4 ± 4 Расстояние между выходными

мм 16,5 16,5 18 Межзрачковое расстояние мм 54–74 54–74 56–74 Система призм Шмидта — Пехана Шмидта — Пехана Аббе — Кёнига Просветляющее покрытие LotuTec

/ T* Заполнение азотом √ √ √ Водонепроницаемость мбар 400 400 400 Рабочая температура °C(°F) −20/+63 (−4/+145) −20/+63 (−4/+145) −20/+63 (−4/+145) Длина мм (дюйм) 132 (5,2) 150 (5,9) 210 (8,3) Ширина при межзрачковом расстоянии 65мм мм (дюйм) 115 (4,5) 119 (4,7) 145 (5,7) Масса г(унция) 620 (21,9) 715 (25,2)

(45,2) Возможны изменения висполнении икомплектации, которые производятся сцелью технического совершенствования прибора.ZEISS CONQUEST HDX
