HASZNÁLATI ÚTMUTATÓ B 40 W Bp Dose Kärcher

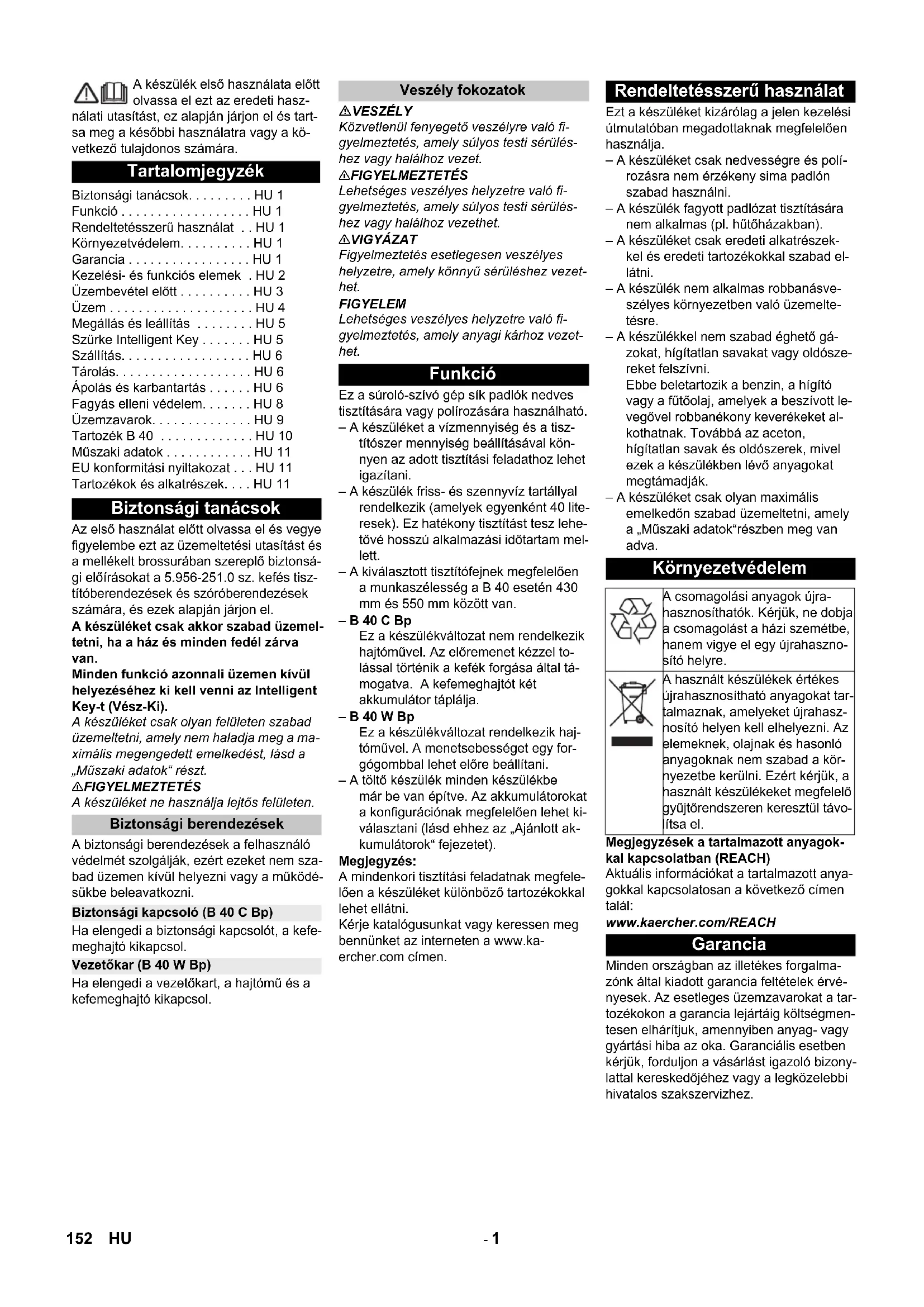

Chairman of the Board of Management Director Regulatory Affairs & Certification Принадлежности и запасные детали 151RU- 1 A készülék első használata előtt olvassa el ezt az eredeti hasz- nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára. Az első használat előtt olvassa el és vegye figyelembe ezt az üzemeltetési utasítást és a mellékelt brossurában szereplő biztonsá- gi előírásokat a 5.956-251.0 sz. kefés tisz- títóberendezések és szóróberendezések számára, és ezek alapján járjon el. A készüléket csak akkor szabad üzemel- tetni, ha a ház és minden fedél zárva van. Minden funkció azonnali üzemen kívül helyezéséhez ki kell venni az Intelligent Key-t (Vész-Ki). A készüléket csak olyan felületen szabad üzemeltetni, amely nem haladja meg a ma- ximális megengedett emelkedést, lásd a „Műszaki adatok“ részt. 몇 FIGYELMEZTETÉS A készüléket ne használja lejtős felületen. A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem sza- bad üzemen kívül helyezni vagy a működé- sükbe beleavatkozni. Ha elengedi a biztonsági kapcsolót, a kefe- meghajtó kikapcsol. Ha elengedi a vezetőkart, a hajtómű és a kefemeghajtó kikapcsol. VESZÉLY Közvetlenül fenyegető veszélyre való fi- gyelmeztetés, amely súlyos testi sérülés- hez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely súlyos testi sérülés- hez vagy halálhoz vezethet. 몇 VIGYÁZAT Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezet- het. FIGYELEM Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely anyagi kárhoz vezet- het. Ez a súroló-szívó gép sík padlók nedves tisztítására vagy polírozására használható. – A készüléket a vízmennyiség és a tisz- títószer mennyiség beállításával kön- nyen az adott tisztítási feladathoz lehet igazítani. – A készülék friss- és szennyvíz tartállyal rendelkezik (amelyek egyenként 40 lite- resek). Ez hatékony tisztítást tesz lehe- tővé hosszú alkalmazási időtartam mel- lett. – A kiválasztott tisztítófejnek megfelelően a munkaszélesség a B 40 esetén 430 mm és 550 mm között van. – B 40 C Bp Ez a készülékváltozat nem rendelkezik hajtóművel. Az előremenet kézzel to- lással történik a kefék forgása által tá- mogatva. A kefemeghajtót két akkumulátor táplálja. – B 40 W Bp Ez a készülékváltozat rendelkezik haj- tóművel. A menetsebességet egy for- gógombbal lehet előre beállítani. – A töltő készülék minden készülékbe már be van építve. Az akkumulátorokat a konfigurációnak megfelelően lehet ki- választani (lásd ehhez az „Ajánlott ak- kumulátorok“ fejezetet). Megjegyzés: A mindenkori tisztítási feladatnak megfele- lően a készüléket különböző tartozékokkal lehet ellátni. Kérje katalógusunkat vagy keressen meg bennünket az interneten a www.ka- ercher.com címen. Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja. – A készüléket csak nedvességre és polí- rozásra nem érzékeny sima padlón szabad használni. – A készülék fagyott padlózat tisztítására nem alkalmas (pl. hűtőházakban). – A készüléket csak eredeti alkatrészek- kel és eredeti tartozékokkal szabad el- látni. – A készülék nem alkalmas robbanásve- szélyes környezetben való üzemelte- tésre. – A készülékkel nem szabad éghető gá- zokat, hígítatlan savakat vagy oldósze- reket felszívni. Ebbe beletartozik a benzin, a hígító vagy a fűtőolaj, amelyek a beszívott le- vegővel robbanékony keverékeket al- kothatnak. Továbbá az aceton, hígítatlan savak és oldószerek, mivel ezek a készülékben lévő anyagokat megtámadják. – A készüléket csak olyan maximális emelkedőn szabad üzemeltetni, amely a „Műszaki adatok“részben meg van adva. Megjegyzések a tartalmazott anyagok- kal kapcsolatban (REACH) Aktuális információkat a tartalmazott anya- gokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH Minden országban az illetékes forgalma- zónk által kiadott garancia feltételek érvé- nyesek. Az esetleges üzemzavarokat a tar- tozékokon a garancia lejártáig költségmen- tesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizony- lattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. Tartalomjegyzék Biztonsági tanácsok. . . . . . . . . HU 1 Funkció . . . . . . . . . . . . . . . . . . HU 1 Rendeltetésszerű használat . . HU 1 Környezetvédelem. . . . . . . . . . HU 1 Garancia . . . . . . . . . . . . . . . . . HU 1 Kezelési- és funkciós elemek . HU 2 Üzembevétel előtt . . . . . . . . . . HU 3 Üzem . . . . . . . . . . . . . . . . . . . . HU 4 Megállás és leállítás . . . . . . . . HU 5 Szürke Intelligent Key . . . . . . . HU 5 Szállítás. . . . . . . . . . . . . . . . . . HU 6 Tárolás. . . . . . . . . . . . . . . . . . . HU 6 Ápolás és karbantartás . . . . . . HU 6 Fagyás elleni védelem. . . . . . . HU 8 Üzemzavarok. . . . . . . . . . . . . . HU 9 Tartozék B 40 . . . . . . . . . . . . . HU 10 Műszaki adatok . . . . . . . . . . . . HU 11 EU konformitási nyiltakozat . . . HU 11 Tartozékok és alkatrészek. . . . HU 11 Biztonsági tanácsok Biztonsági berendezések Biztonsági kapcsoló (B 40 C Bp) Vezetőkar (B 40 W Bp) Veszély fokozatok Funkció Rendeltetésszerű használat Környezetvédelem A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahaszno- sító helyre. A használt készülékek értékes újrahasznosítható anyagokat tar- talmaznak, amelyeket újrahasz- nosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a kör- nyezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren keresztül távo- lítsa el. Garancia 152 HU- 2 1 Kar a szívófej leeresztéséhez 2 Szennyvíztartály fedele 3 Tartósín a Homebase számára 4 Szálszűrő 5 Szennyvíztartály öblítőrendszer (opcio- nális) 6 Hajlékony záródugó öblítőrendszer (op- cionális) 7 Szennyvíztartály retesze 8 Úszó 9 Tolókengyel 10 Durva szennyeződés szűrő 11 Szennyvíz tartály 12 Tisztavíz tartály betöltő nyílása 13 Tisztítószer szívótömlő (csak DOSE változat esetén) 14 Tisztítószer flakon (csak DOSE változat esetén) 15 Frissvíz tartály szűrővel retesze 16 Tisztítószer flakon tartó 17 Friss víz tartály 18 Tartály zárja lemezzel és csavarral is biztosítva van 19 Tisztítófej (szimbolikus ábra) * 20 Kefehengerek (BR változat), kefeko- rongok (BD változat) * 21 Durva szennytartály (csak BR) 22 Akkumulátor pólusbiztosíték 23 Akkumulátor * 24 A friss víz mennyiségének kijelzője 25 Pedál a tisztítófej felemeléséhez/le- eresztéséhez 26 Forgó markolat a szívópofa elfordításá- hoz 27 Szárnyas anyák a szívópofa rögzítésé- hez 28 Szívócső 29 Szívófej * 30 Csatlakozókábel a töltőkészülékhez 31 Friss víz tartály feltöltő automatikája (opcionális) 32 Vízmennyiség szabályozó gomb 33 Vezetőkar (B 40 W Bp) Biztonsági kapcsoló (B 40 C Bp) 34 Kezelőpult 35 Tartótálca a „Homebase Box“ tisztító készlethez 36 Kábel tartó 37 Szennyvízleeresztő tömlő adagolóbe- rendezéssel

• nem része a szállítási tételnek – A tisztítási folyamat kezelő elemei sár- gák. – A karbantartás és szerviz kezelő elemei világos szürkék. Kezelési- és funkciós elemek Szín megjelölés 153HU- 3 1 Menetsebesség szabályozó gomb (csak B 40 W) 2 Intelligent Key sárga - kezelő szürke - előmunkás 3 Display 4 Programválasztó kapcsoló 5 Info gomb 1 OFF A készülék ki van kapcsolva. 2 Szállítási üzemmód (csak B 40 W) Vezesse a bevetési helyre. 3 Eco üzemmód Padló nedves tisztítása (csökkentett kefe fordulatszámmal) és szennyvíz fel- szívása (csökkentett szívóteljesítmén- nyel). 4 Normál üzemmód Padló nedves tisztítása és a szennyvíz felszívása. 5 Intenzív üzemmód Padlót nedvesen tisztítása és a tisztító- szert hagyja hatni. 6 Szívó üzemmód Szennyeződés felszívása. 7 Polírozó üzemmód Padlózatok folyadék felvitel nélküli polí- rozása. Üzembevétel előtt fel kell szerelni a tárcsa- kefét (lásd „Karbantartási munkák“). A kefék fel vannak szerelve. Akkumulátorok behelyezése (lásd az „Ápo- lás és karbantartás / Akkumulátorok behe- lyezése és csatlakoztatása“ részeket). Az első üzembevétel előtt, szerviz utáni visszaállítás után vagy másik akkumulátor- ra váltás után feltétlenül be kell állítani a töl- tési jelleggörbét. Használja a szürke Intelligent Key-t. Töltési jelleggörbe beállítása (lásd a „Szürke Intelligent Key/Töltési jelleg- görbe beállítása“ részeket). Saját akkumulátoraink használatát ajánl- juk, amelyek az „Ápolás és karbantartás/ Ajánlott akkumulátorok“ részben vannak felsorolva. Megjegyzés: Más akkumulátorok alkalmazása esetén (pl. más gyártó) a mélykisülés elleni védel- met az adott akkumulátorhoz újra be kell ál- lítani. Megjegyzés: A készülék mélykisülés elleni védelemmel rendelkezik, azaz ha a kapacitás eléri a még engedélyezett legkisebb mértéket, ak- kor a kefemotor és a turbinák kikapcsolnak. Vezesse a készüléket egyenesen a töl- tőállomáshoz, közben kerülje az emel- kedőket. VESZÉLY Áramütés veszélye. A hálózati feszültséget és a biztosítékot a készülék típus tábláján figyelembe kell venni. A töltő készüléket csak száraz, megfelelő szellőzéssel rendelkező helyiségekben használja! – A töltési idő átlagosan kb. 10-15 óra. – A beépített töltőkészülék elektroniku- san vezérelt és minden ajánlott akku- mulátorhoz alkalmas, automatikusan befejezi a töltési eljárást. – A beépített akkumulátort töltéskor a ki- jelzőn mutatja, ha nem így van, akkor ki kell választani a töltési jelleggörbét (lásd a „Töltési jelleggörbe beállítása“ részt). – A készüléket a töltési eljárás alatt nem lehet használni. Megjegyzés az első feltöltéshez Az első feltöltésnél a vezérlés még nem is- meri fel, hogy milyen akkumulátor típus van beépítve. Addig töltse az akkumulátorokat, amíg a kijelzőn a teljes feltöltöttség jelenik meg. 몇 VESZÉLY Robbanásveszély! Kevés karbantartást igénylő akkumulá- torok töltése előtt a tartályt felfelé kell for- dítani (lásd az „Akkumulátor behelyezése és csatlakoztatása“ fejezetet). Ezáltal meg- akadályozható, hogy a töltési eljárás alatt veszélyes gázok képződjenek a tartály alatt. Felhajtott víztartály mellett semmilyen víz- zel történő tisztítást nem szabad végezni. Kevés karbantartást igénylő akkumulá- torok töltése esetén nem kell felhajtani a víztartályt. Dugja be a csatlakozókábel hálózati dugóját a dugaljba. A töltési eljárás el- kezdődik. Megjegyzés: A kiválasztott akkumulá- tort mutatja a töltés alatt. Addig töltse, amíg a kijelzőn a teljes fel- töltöttséget kijelzi. 몇 FIGYELMEZTETÉS Marásveszély! – Víz utántöltése a lemerült állapotú ak- kumulátornál sav kifolyáshoz vezethet. – Az akkumulátorsavval való érintkezés- nél viseljen védőszemüveget és vegye figyelembe az előírásokat, hogy elke- rülje a sérüléseket és a ruházat meg- rongálódását. – Esetleges savfröccsenéseket a bőrön és a ruházaton azonnal mossa le bő vízzel. FIGYELEM Rongálódásveszély! – Az akkumulátor utántöltéséhez csak desztillált vizet vagy sótalanított vizet (EN 50272-T3) használjon. – Ne használjon idegen adalékot (úgyne- vezett feljavítószert), különben minden garancia megszűnik. – Az akkumulátorokat csak ugyanolyan típusú akkumulátorra cserélje. Külön- ben a töltés jelleggörbéjét a szerviz szolgálattal újra be kell állíttatni Kezelőpult Programválasztó kapcsoló Üzembevétel előtt Kefék felszerelése BD változat BR változat Akkumulátorok beszerelése Töltési jelleggörbe beállítása Más gyártók akkumulátorának használata Akkumulátor töltése Töltési folyamat Kevés karbantartást igénylő akkumulátorok (ólomakkumulátorok) 154 HU- 4 A szívófejet úgy helyezze be a szívófej felfüggesztésbe, hogy a formalemez a felfüggesztés fölött legyen. Húzza meg a szárnyas anyát. A szívócső felhelyezése. VESZÉLY Sérülésveszély. A helyes üzemen kívül he- lyezéshez az Intelligent Key minden funkci- óját le kell húzni. Helyezze és kösse be az akkumulátort (lásd "Üzembevétel előtt"). A csomagolás hosszú oldalsó deszkáit rámpaként fektesse a raklapra. A rámpákat szögekkel erősítse a rak- lapra. Fektessen rövid deszkákat alátámasz- tásként a rámpa alá. Távolítsa el a faléceket a kerekekről. Tisztítófejet megemelni, ehhez a pedált lefelé nyomni. Az R tisztítófejről vegye le a kartont. A készüléket a palettáról a rámpán ke- resztül tolja le. Intelligent Key-t behelyezni. A programválasztó kapcsolót fordítsa szállítás üzemmódra. Hozza működésbe a vezetőkart és las- san hajtson le a készülékkel a rámpá- ról. Intelligent Key kihúzni. VESZÉLY Sérülésveszély. A tisztítófej megemelése/ leeresztése pedált mindig csak egy lábbal nyomja. A másik lábnak mindig szilárdan és biztosan a padlón kell maradni. Veszély esetén el kell engedni a biztonsági kapcsolót/vezetőkart. FIGYELEM Rongálódásveszély. Hátramenethez a szí- vópofának felemelve kell lennie. Megjegyzés: A készülék úgy van felépítve, hogy a tisztí- tófej jobb oldalra kiáll. Ez lehetővé teszi az áttekinthető, szegély közeli munkát. Intelligent Key-t behelyezni. A sebességet a menetsebesség szabá- lyozó gombján válassza meg. A programválasztó kapcsolót állítsa szállítás üzemmódra. Készülék vezetése. Előre: Nyomja előre a vezetőkart. Hátra: Nyomja hátra a vezetőkart. Megjegyzés: A készülék csak akkor mozdul, ha a veze- tőkart 15°-kal elmozdítja. Készülék megállítása: Engedje el a ve- zetőkart. A friss víz tartály zárát kinyitni. Töltse be a friss vizet (maximum 50 °C) a beöntőcső alsó pereméig. A friss víz tartály zárát bezárni. Friss víz tartály feltöltő automatikával (opcionális) A tömlőt a töltő automatikával össze- kötni és a vízellátást (maximum 50 °C, max. 5 bar) kinyitni. A készüléket felügyelni, a töltő automa- tika leállítja a vízellátást, ha a tartály megtelt. Zárja el a vízellátást és válassza le is- mét a tömlőt a készülékről. 몇 FIGYELMEZTETÉS Rongálódásveszély. Csak ajánlott tisztító- szereket használjon. Más tisztítószerek magasabb kockázatot jelentenek az üze- meltetőnek az üzembiztonságot és a bal- esetveszélyt illetően. Csak olyan tisztítószereket használjon, amelyek oldószer-, só- és fluorsav-mente- sek. Vegye figyelembe a tisztítószerekre vonat- kozó biztonsági előírásokat. Megjegyzés: Ne használjon erősen habzó tisztítószere- ket. A friss vízhez egy adagoló berendezés által tisztítószer keveredik a tisztítófejhez veze- tő úton. Megjegyzés: Az adagoló berendezéssel maximum 3% tisztítószert lehet hozzáadni. Magasabb adagolás esetén az tisztítószert a friss víz tartályba kell önteni. Állítsa a tisztítószeres flakont a tartóba. Csavarja le a flakon kupakját. Helyezze be az adagoló berendezés szívócsövét a flakonba. Megjegyzés: Üres friss víz tartály esetén a tisztítószer hozzáadása leáll. A tisztítófej folyadék hoz- záadása nélkül működik tovább. Töltse be a tisztítószert a tiszta víz tar- tályba. Állítsa be a vízmennyiséget a padlózat szennyeződésének megfelelően a sza- bályozó gombbal. Megjegyzés: Az első tisztítási kísérleteket kevés víz- mennyiséggel végezze. A víz mennyiségét lépésről lépésre növelje, amíg a kívánt tisz- títási eredményt el nem éri. Az adagoló berendezés tisztítószer szivat- tyúja csak egy bizonyos minimális vízmen- nyiség mellett működik. A felszívási eredmény javításához csem- pézett padlózaton a szívófejet 5°-os dőlés- szögben el lehet fordítani. Szárnyas csavarokat kioldani. Fordítsa el a szívófejet. A szárnyas anyákat meghúzni. Elégtelen felszívási eredménynél az egye- nes szívófej dőlésszögét meg lehet változ- tatni. A forgó markolatot a szívópofa elfordí- tásához elfordítani. Szívófej felszerelése Lerakás B 40 C Bp B 40 W Bp Üzem Menet motor támogatással (csak B 40 W Bp) Üzemanyagok betöltése Friss víz Tisztítószer Alkalmazás Tisztítószer Minden vízálló padlózat kar- bantartó tisztítása RM 746 RM 780 Fényes felületek (pl. gránit) karbantartó tisztítása RM 755 es Ipari padlózatok karbantartó és alap tisztítása RM 69 ASF Finom kőburkolatok karban- tartó és alap tisztítása RM 753 Szaniter területek csempé- zetének karbantartó tisztítá- sára RM 751 Szaniter területek csempé- zetének tisztítására és fer- tőtlenítésére RM 732 Minden alkáli ellenálló pad- lózat (pl. PVC) felületi tisztí- tása RM 752 Linóleum padlók felületi tisz- títása RM 754 DOSE változat adagoló berendezéssel (opcionális) Adagoló berendezés nélküli változatok Vízmennyiség beállítása Szívófej beállítása Ferde fekvés Dőlésszög 155HU- 5 A készülékben a különböző tisztító progra- mok paraméterei előre be vannak állítva. A sárga Intelligent Key jogosultságának megfelelően az egyes paramétereket meg lehet változtatni. Ha a paramétereket tartósan meg szeretné változtatni, akkor a beállításhoz egy szürke Intelligent Key-t kell használni. A beállítás a „Szürke Intelligent Key“ részben van leírva. Megjegyzés: A paraméter beállítások kijelzőn megjelenő majdnem minden szövege magától értető- dő. Az egyetlen kivétel a FACT paraméter: – Fine Clean: Alacsony kefe fordulat- szám szürkeség eltávolításához finom kőpadlóról. – Whisper Clean: Közepes kefe fordulat- szám alacsony zajszintű karbantartó tisztításhoz. – Power Clean: Magas kefe fordulatszám polírozáshoz, kristályosításhoz és sep- réshez.

A programválasztó gombot a kívánt tisztí- tóprogram jelöléshez kell elforgatni. Az Info gombot addig fordítsa el, amíg a kívánt paraméter megjelenik. Nyomja meg az Info gombot – a beállí- tott érték villog. A kívánt értéket az Info nyomógomb el- fordításával állíthatja be. A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átve- szi. FIGYELEM Padlózat rongálódásveszélye. A készülé- ket ne üzemeltesse egy helyben. A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgat- ni. A pedált a tisztítófej leeresztéséhez nyomja egy kicsit lefelé, azután moz- gassa balra. Ezáltal kioldódik a pedál. A pedált lassan engedje fel. A tisztítófejet leereszti. Megjegyzés: A gép leállításánál és túlterhelésnél a kefe- motor megáll. Húzza ki a kapcsolókart és nyomja lefe- lé; a szívópofa lesüllyed. Megjegyzés: Csempézett padlózatok tisztításánál az egyenes szívófejet úgy állítsa be, hogy a fugára ne merőlegesen takarítson. A leszívási eredmény javításához a szívó- fej ferde fekvését és dőlésszögét be lehet állítani (lásd „Szívófej beállítása“). Ha a szennyvíztartály tele van az úszó elzárja a szívónyílást, és a szívóturbina na- gyobb fordulatszámmal forog. Ebben az esetben ki kell kapcsolni a szívást és a szennyvíztartály kiürítéshez kell hajtani. A sebesség csökkentése: Forgassa a gombot a „–“ irányba. A sebesség növelése: Forgassa a gom- bot a „+“ irányba. Zárja el a vízmennyiség beállításának szabályozó gombját. Engedje el a vezetőkart/biztonsági kap- csolót. A programválasztó kapcsolót szívás helyzetbe állítani. Emelje fel a tisztítófejet. Kicsit menjen előre és szívja fel a mara- dék vízmennyiséget. Emelje fel a szívófejet. A szívóturbina még 10 másodpercig megy, hogy a szívófejből és a szívócső- ből a maradék vizet leszívja. Intelligent Key kihúzni. Adott esetben töltse fel az akkumulá- tort. 몇 FIGYELMEZTETÉS Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat. Vegye ki a leeresztő csövet a tartóból és egy erre alkalmas gyűjtőberendezés fölött engedje le. Az adagolóberendezést nyomja vagy hajlítsa össze. Az adagolóberendezés fedőjét nyissa ki. A szennyvizet eressze le - szabályozza a nyomás vagy meghajlítás segítségé- vel a vízmennyiséget. A szennyvíz tartályt tiszta vízzel kiöblí- teni vagy a szennyvíz tartály öblítő rendszerrel (opcionális) kitisztítani. A gyors ürítés érdekében vegye le egé- szen a fedelet. A friss víz tartály kiöblítéséhez vegye le egészen a fedelet és vegye ki a friss víz szűrőt. Intelligent Key-t behelyezni. A kívánt funkciót az Info gomb elfordítá- sával kiválasztani. Az egyes funkciók a következőkben van- nak leírva. Ebben a menüpontban a sárga Intelligent Key jogosultságait lehet engedélyezni. A „Kulcs menü >>“ kijelzése alatt nyom- ja meg az Info gombot. A szürke Intelligent Key-t kihúzni és a programozni kívánt sárga Intelligent Key-t bedugni. A megváltoztatni kívánt menüpontot az Info gomb elfordításával kiválasztani. Nyomja meg az Info gombot. A menüpont beállítását az Info gomb el- fordításával kiválasztani. A beállítását a menüpont megnyomá- sával jóváhagyni. Következő, a megváltoztatni kívánt me- nüpontot az Info gomb elfordításával ki- választani. Az engedélyezések elmentéséhez a „Beállítások elmentése“ menüt az Info gomb elfordításával előhívni és az Info gombot megnyomni. Kilépéshez hívja elő a „Kilépés a menü- ből“ kijelzést az Info gomb elfordításá- val és nyomja meg az Info gombot. Azok a paraméterek, amelyeket a szürke Intelligent Key-vel állítanak be megmarad- nak, amíg másik beállítást választanak. A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgat- ni. Az Info gombot elfordítani, amíg a „Cle- aning App >>“ megjelenik. Info gombot megnyomni - az első beál- lítható paramétert jelzi ki. Nyomja meg az Info gombot – a beállí- tott érték villog. A kívánt értéket az Info nyomógomb el- fordításával állíthatja be. A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átve- szi. Paraméterek beállítása Sárga Intelligent Key-vel Tisztítás Tisztítófej leeresztése Szívófej leengedése A hajtássebesség beállítása (csak BD tisztítófej) Megállás és leállítás Szennyvíz leeresztése Friss víz leeresztése Szürke Intelligent Key Kulcs menü >> Cleaning App >> 156 HU- 6 A következő paramétert az Info gomb elfordításával kiválasztani. Minden kívánt paraméter megváltozta- tása után az Info gombot elfordítani amíg a „Kilépés a menüből„ felirat meg- jelenik. Info gombot megnyomni - kilép a menü- ből. Nyomja meg az Info gombot – a beállí- tott érték villog. A kívánt nyelvet az Info nyomógomb el- fordításával beállítani. A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átve- szi. A kefék utánfutási idejét beállítani. A beállítást úgy végezze el, mint a „Nyelv beállítása“résznél. Az Info gombot elfordítani, amíg az Ak- kumulátor menü funkció meg nem jele- nik. Nyomja meg az Info gombot – a töltési jelleggörbét a beépített akkumulátornak megfelelően válassza ki. Megjegyzés: A töltési jelleggörbét a Kärcher szerviz szolgálattal történő konzultáció után kell beállítani. Különö- sen akkor, ha az akkumulátor nincs fel- sorolva a menüben. A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átve- szi. Az alapbeállítás visszaállítása. VESZÉLY Sérülésveszély! A készüléket a be- és lera- kodásnál csak maximális dőlésszögű felü- leten (lásd „Műszaki adatok“) szabad üze- meltetni. Lassan haladjon. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Emelje fel a tisztítófejet, hogy elkerülje a kefék rongálódását. Vegye ki a kefét, hogy elkerülje a kefe megsérülését. Járművel történő szállítás esetén a ké- szüléket az adott irányelveknek megfe- lelően kell csúszás és borulás ellen biz- tosítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni. VESZÉLY Sérülésveszély! A készüléken történő min- den munka előtt ki kell húzni az Intelligent Key-t és a töltő készülék hálózati dugóját. Szennyvíz és maradék friss víz leeresz- tése és eltávolítása. Az ajánlott tisztítási munkák bizonyos tisztítá- si időszakok után megjelennek a kijelzőn. Amennyiben megjelenik a megfelelő ki- jelzés, akkor végezze el a karbantartási munkát. Nyomja meg az Info gombot, a kijelzőt visszaállítja. A megadott időszakok után a kijelzés ismét megjelenik. Megjegyzés: A szerviz visszaállítás min- den karbantartási időszakot is visszaállít. FIGYELEM Rongálódásveszély. A készüléket ne lo- csolja le vízzel és ne használjon agresszív tisztítószert. Szennyvíz leeresztése. A szennyvíz tartályt tiszta vízzel kiöblí- teni vagy a szennyvíz tartály öblítő rendszerrel (opcionális) kitisztítani. A durva szennyeződés szűrőjét a szen- nyvíz tartályból kivenni és megtisztítani. A készüléket kívülről nedves, enyhe mosólúgba áztatott ronggyal tisztítsa. Ellenőrizze a szálszűrőt, szükség ese- tén tisztítsa. Csak BR változat: Ürítse ki a durva szennytartályt. Csak BR változat: Tisztítsa ki a vízel- osztó lefolyót (lásd a "Karbantartási munkák" fejezetet). Tisztítsa meg a gumiéleket és a lehúzó- gumikat, ellenőrizze kopásukat és szükség esetén cserélje ki őket. Ellenőrizze a kefék kopását, szükség esetén cserélje ki őket. A szennyvíz tartály fedelét nyomja be- felé és a szennyvíz tartály fedelét úgy zárja be, hogy egy kis rés maradjon a száradáshoz. Akkumulátor töltése: Ha a töltöttségi szint 50% alatt van, tölt- se fel az akkumulátort teljesen, meg- szakítás nélkül. Ha a töltöttségi szint 50% felett van, csak akkor töltse után az akkumulátort, ha a következő használatkor a teljes üzemelési időre van szükség. Rendszeres használat esetén az akku- mulátort legalább hetente egyszer telje- sen, megszakítás nélkül töltse fel.

Ellenőrizze az akkumulátorok pólusait, hogy nem oxidálódtak-e, szükség esetén kefével tisztítsa meg. Ügyeljen a csatla- kozókábelek biztos elhelyezkedésére. Tisztítsa meg a tömítéseket a szenny- víz tartály és a fedél között és ellenőriz- ze vízzáróságukat, szükség esetén cserélje ki őket. A karbantartást igénylő akkumulátorok- nál, ellenőrizze a cellák savzáróságát.

Kefealagút tisztítása (csak BR változat). Hosszabb állásidő esetén a készüléket csak teljesen feltöltött akkumulátorral állítsa le. Legalább havonta egyszer töltse fel teljesen az akkumulátort. A szervizzel végeztesse el az előírt ins- pekciót. Szennyvíz leeresztése, lásd a „Szenny- víz leeresztése“ részt. Nyissa ki a szennyvíz tartály fedelét. Húzza le az öblítőrendszerről a hajlé- kony dugót. Kösse össze a víztömlőt az öblítőrend- szerrel. Zárja le a szennyvíz tartály fedelét, amíg a hajlékony dugóra ráfekszik. Nyissa ki a vízellátást és 30 másodper- cig öblítse át a szennyvíz tartályt. Az öblítést szükség esetén 2 vagy 3- szor ismételje meg. Zárja el a vízellátást és válassza le is- mét a tömlőt a készülékről. A hajlékony dugót helyezze fel ismét a csatlakozóra. A szennyvíz tartály fede- lét hagyja résnyire nyitva a száradás- hoz. Nyelv beállítása Kefe utánfutás Töltési jelleggörbe beállítása LOAD DEFAULT Szállítás Tárolás Ápolás és karbantartás Karbantartási terv Karbantartási időközök Display kijelző Minden kijelző A szívópofák tisztítása 20 óra Szálszűrő tisztítása 20 óra Vízszűrő tisztítása 50 óra Szívóélek ellenőrzése 100 óra Kefék ellenőrzése 100 óra Szerviz visszaállítás 200 óra Minden üzem után Hetente Havonta Évente Karbantartási munkák Szennyvíztartály öblítőrendszer (opcionális) 157HU- 7 1 Kopásjel 2 Szívóajak A szívóéleket ki kell cserélni vagy meg kell fordítani, ha a kopásjelig elhasználódtak. Vegye le a szívófejet. Csavarja ki a csillagfogantyúkat. Húzza le a műanyag alkatrészeket. Húzza le a gumiéleket.

Az új vagy megfordított szívóélet betolni. Tolja fel a műanyag alkatrészeket. Csavarja be, majd húzza meg a csillag- foganytúkat. Húzza le a gumiélet és a lefolyót egy ronggyal tisztítsa ki. A tisztítás után a gumiélet egyenletesen nyomja vissza. Emelje fel a tisztítófejet. 1 Kioldógomb csapágyfedél 2 Kefe 3 Nyomógomb A csapágyfedél kioldó gombját meg- nyomni. A csapágyfedelet elfordítani. Kefehengereket kihúzni. Megjegyzés: A kefehengert ki kell cse- rélni, ha a sörtehosszúság elérte a 10 mm-t. Új kefehengereket behelyezni. A csapágyfedelet visszafordítani és a nyomógombot benyomni. Emelje fel a tisztítófejet. A kefecsere pedált az ellenálláson túl lefelé nyomni. A kefetárcsát oldalt a tisztítófej alatt ki- húzni. Az új kefetárcsát a tisztítófej alatt tarta- ni, felfelé nyomni és bekattintani. A készüléket kb. 2 méterre előre tolni, hogy a kormánygörgők hátra álljanak. A pedált a tisztítófej leeresztéséhez nyomja egy kicsit lefelé, azután moz- gassa balra. Ezáltal kioldódik a pedál. A pedált lassan engedje fel. A tisztítófej emelőkarja lefelé megy. Ürítse ki a friss- és a szennyvíz tartályt. Oldja ki a tartály zárját és fordítsa felfe- lé. 1 Rugós elem 2 Biztosító pecek 3 Kapocs szekrény fedele 4 Rögzítőpecek biztosítópecke Fektesse a tisztítófejet középen a ké- szülék elé. A kapocs szekrény fedelét levenni. A tisztítófej áramellátó kábelét kösse össze a készülékkel. A kapocs szekrény fedelét felhelyezni. A tisztítófej tömlőcsatlakozóját kösse össze a készülék tömlőjével. 1 Rugós elem 2 Tolókengyel A tolókengyelt a tisztítófej befogójába tolni. Rugós elemet lefelé tolni és bekattinta- ni. A tisztítófej emelőkarját a tisztítófej fel- ső oldalán lévő befogó felé fordítani. A biztosító pecket behelyezni és bekat- tintani. Tisztítófej beállítása: az állítócsavar- ral a kívánt állásra beállítani. A víztartályt egészen lefelé fordítani, a reteszt ellenőrizni. A kiszerelés a beépítéssel ellentétes sor- rendben történik. 몇 VIGYÁZAT A tisztítófej kiszerelésénél a gép állása ins- tabillá válhat, ügyeljen a biztos állásra. A készüléket hátul alátámasztani és így bo- rulás ellen biztosítani. Az akkumulátorokkal való érintkezésnél fel- tétlenül vegye figyelembe a következő fi- gyelmeztetéseket: VESZÉLY Robbanásveszély. Ne helyezzen semmi- lyen szerszámot vagy hasonló tárgyat az akkumulátorra, azaz az végpólusokra és cellák összekötésére. Sérülésveszély. A sebek soha ne érintkez- zenek ólommal. Az akkumulátoron való munka után mindig tisztítsa meg a kezét. Gumiélek cseréje vagy megfordítása A vízelosztó lefolyó tisztítása Kefehengerek cseréje

Kefetárcsa cseréje Tisztítófej beépítése Tisztítófej kiszerelése Akkumulátorok Vegye figyelembe az akkumulátor- ra vonatkozó figyelmeztetéseket a használati útmutatóban és a jármű üzemeltetési utasításában Szemvédőt viselni Gyerekeket a savtól és az akkumu- látoroktól távol tartani Robbanásveszély Tilos tűz, szikra, nyílt láng haszná- lata és a dohányzás Marásveszély Elsősegély Figyelmeztető megjegyzés Hulladék elszállítás Az akkumulátort ne dobja a szeme- teskukába 158 HU- 8

• A készülékhez 2 akkumulátor szükséges

Teljes készlet (24 V/105 Ah) csatlakozó- kábellel együtt, megrend. sz.: 4.035-449.0

Teljes készlet (24 V/70 Ah) csatlakozóká- bellel együtt, megrend. sz.: 4.035-447.0

Teljes készlet (24 V/80 Ah) csatlakozóká- bellel együtt, megrend. sz.: 4.035-450.0 A készüléket kb. 2 méterre előre tolni, hogy a kormánygörgők hátra álljanak. Tisztítófejet leengedni. Ürítse ki a friss- és a szennyvíz tartályt. Oldja ki a tartály zárját és fordítsa felfe- lé. Az akkumulátorokat a tisztítófejhez iga- zítva helyezze a kádba, biztosításhoz helyezze be a mellékelt tartóékeket. 몇 VIGYÁZAT Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra. Csíptesse rá a mellékelt összekötőká- belt a még szabad (+) és (-) akkumulá- tor pólusokra. A mellékelt összekötőkábelekkel kösse össze a pólusokat. FIGYELEM Figyeljen a helyes pólusokra. Beépítési vázlat 2 akkumulátorhoz A víztartályt egészen lefelé fordítani, a reteszt ellenőrizni. Megjegyzés: A készülék üzembe helyezése előtt töltse fel az akkumulátorokat. Ehhez lásd az „Akkumulátor feltöltése“ részt. 몇 VIGYÁZAT Rongálódásveszély felboruló készülék ál- tal, az akkumulátorokat csak akkor szerelje ki, ha a készüléken tisztítófej van. Intelligent Key kihúzni. A készüléket kb. 2 méterre előre tolni, hogy a kormánygörgők hátra álljanak. Tisztítófejet leengedni. Oldja ki a tartály zárját és fordítsa felfe- lé. A kábelt kösse le az akkumulátor nega- tív pólusáról. A többi kábelt csíptesse le az akkumu- látorokról. A tartóékeket vagy a szivacs részeket levenni. Vegye ki az akkumulátorokat. 몇 VIGYÁZAT Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra. A használt akkumulátort az érvényes előírásoknak megfelelően távolítsa el. A készülék megbízható üzemeltetésére az illetékes Kärcher-kereskedővel karbantar- tási szerződést köthet. Fagyveszély esetén: Ürítse ki a friss- és a szennyvíz tartályt. A készüléket fagytól védett helyiségben állítsa le. Ajánlott akkumulátorok B 40 Megrendelé- si szám Leírás 6.654-141.0

105 Ah, karbantartást nem igényel 12 V* 6.654-093.0

70 Ah, karbantartást nem igényel 12 V* 6.654-097.0

80 Ah - kevés kar- bantartást igényel 12 V* Helyezze be és kösse be az akkumulátort Akkumulátorok kiszerelése Karbantartási szerződés Fagyás elleni védelem 159HU- 9 VESZÉLY Sérülésveszély! A készüléken történő min- den munka előtt ki kell húzni az Intelligent Key-t és a töltő készülék hálózati dugóját. Szennyvíz és maradék friss víz leeresz- tése és eltávolítása. Ha a kijelző más üzemzavar üzeneteket je- lez ki vagy az üzemzavart nem lehet elhá- rítani: Intelligent Key kihúzni. Várjon 10 másodpercet. Intelligent Key-t behelyezni. Ha továbbra is hiba lép fel, hívja a vevő- szolgálatot. Üzemzavarok Üzemzavarok kijelzéssel a display-en Képernyő-kijelző Elhárítás ERR_I_BÜRSTE_049 Ellenőrizze, hogy idegen test nem gátolja a keféket, adott esetben távolítsa el az idegen testet. ERR_I_TURB_050 A szívóturbina szennyeződését ellenőrizni, adott esetben tisztítani. ERR_U_BATT_001 Ellenőrizze az akkumulátort, szükség esetén töltse fel. Üzemzavarok kijelzés nélkül a display-en Üzemzavar Elhárítás A készüléket nem lehet beindítani Stand-by. A készüléket kikapcsolni és az Intelligent Key-t ismét behelyezni. A programválasztó kapcsolót a kívánt programra állítani. Ellenőrizze az akkumulátort, szükség esetén töltse fel. Ellenőrizze, hogy az akkumulátor pólusok csatlakoztatva vannak-e. Nem elegendő vízmen- nyiség Ellenőrizze a friss víz állást, szükség esetén töltse utána a tartályt. A vízmennyiséget a vízmennyiség szabályozó gombon beállítani. A friss víz tartály fedelét lecsavarni. Vegye ki a tiszta víz szűrőjét és tisztítsa meg. Szűrőt behelyezni és a fe- delét becsavarni. Húzza le a vízelosztó lécet a tisztítófejről és tisztítsa ki a vízcsatornát (csak R tisztítófej esetén). Ellenőrizze, hogy a csövek nincsenek-e eldugulva, szükség esetén tisztítsa. Nincs tisztítószer hozzá- adás Vízmennyiséget növelni, hogy az adagoló szivattyút aktiválja. Tisztítószer szintjét ellenőrizni Nem elegendő szívótel- jesítmény Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket. A szennyvíztartály megtelt, készüléket leállítani és a szennyvíztartályt kiüríteni Tisztítsa ki a szálszűrőt. Tisztítsa meg a gumiéleket a szívófejen, szükség esetén cserélje ki. Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa. Ellenőrizze a szívócső vízzáróságát, szükség esetén cserélje ki. Ellenőrizze, hogy a fedél a szennyvíz leeresztő csövön be legyen zárva. Ellenőrízze a szívófej beállítását. Nem megfelelő tisztítási eredmény Ellenőrizze a kefék kopását, szükség esetén cserélje ki őket. A kefék nem forognak Ellenőrizze, hogy idegen test nem gátolja a keféket, adott esetben távolítsa el az idegen testet. Ha a túláram kapcsoló az elektronikában kioldott, a programválasztó kapcsolót fordítsa „OFF“ -ra, ezután ismét állítsa be a kívánt programot. Rezgések tisztítás ese- tén Esetlegesen puhább keféket használni. Olyan üzemzavar esetén, amelyet ennek a táblázatnak a segítségével nem tud elhárítani, hívja a szervizt. 160 HU- 10 Tartozék B 40 BR készülékek B 40 (kefehenger tartozék) Megnevezés Alkatrész szám Munkaszé- lesség 450 mm Alkatrész szám Munkaszé- lesség 550 mm Leírás Csomagolási egység A készüléknek a következőre van szüksége: Kefehenger, piros (közepes, stan- dard) 4.762-392.0 4.762-393.0 Erősebben szennyezett padlózatok karbantartó tisztítá- sára is.

Kefehenger, fehér (puha) 4.762-405.0 4.762-409.0 Érzékeny padlózatok polírozására és karbantartó tisztí- tására.

Kefehenger, narancs (magas/ala- csony) 4.762-406.0 4.762-410.0 Strukturált padlózat súrolására (biztonsági csempe stb.).

Kefehenger, zöld (grit) 4.762-407.0 4.762-411.0 Erősen szennyezett padlózat alap és felületi tisztításá- ra (pl.viasz, akrilát).

Kefehenger, szürke (1 mm grit) 4.762-408.0 4.762-412.0 1 2 Pad-hengertengely 4.762-413.0 4.762-415.0 Henger pad-ek helye. 1 2 Henger pad, fehér (nagyon puha) 6.367-108.0 6.369-735.0 Érzékeny padlózatok polírozására és tisztítására. 1 2 Henger pad, sárga (puha) 6.367-105.0 6.369-732.0 Padlózatok polírozására. 1 2 Henger pad, piros (közepes) 6.367-107.0 6.369-734.0 Enyhén szennyezett padlózatok tisztítására. 1 2 Henger pad, zöld (kemény) 6.367-106.0 6.369-733.0 Átlagos vagy erősen szennyezett padlózatok tisztításá- ra.

BR készülékek B 40 (kefekorong tartozék) Megnevezés Alkatrész szám Munkaszé- lesség 430 mm Alkatrész szám Munkaszé- lesség 510 mm Leírás Csomagolási egység A készüléknek a Kefekorong, natúr (puha) 4.905-023.0 4.905-027.0 Padlózatok polírozására. 1 1 Kefekorong, fehér 4.905-024.0 4.905-028.0 Érzékeny padlózatok polírozására és karbantartó tisztí- tására.

Kefehenger, piros (közepes, standard) 4.905-022.0 4.905-026.6 Enyhén szennyezett vagy érzékeny padlózatok tisztítá- sára.

Kefekorong, fekete (kemény) 4.905-025.0 4.905-029.0 Erősen szennyezett padlózatok tisztítására. 1 1 Pad-Hajtótányér 4.762-533.0 4.762-534.0 Henger pad-ek helye. 1 1 BR/BD készülékek B 40 (szívópofa tartozék) Megnevezés Alkatrész szám Munkaszéles- ség 850 mm Leírás Csoma- golási egység A készü- léknek a követke- zőre van szüksége: Gumiél, kék 6.273-213.0 standard pár 1 pár Gumiél, átlátszó, hornyolt 6.273-207.0 olajálló pár 1 pár Gumiél, átlátszó 6.273-229.0 Csík ellen pár 1 pár Gumiél, átlátszó 6.273-290.0 Problémás padlókhoz pár 1 pár Szívófej, egyenes 4.777-401.0 standard 1 1 Szívófej, hajlított 4.777-411.0 standard 1 1 161HU- 11 Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba ho- zott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész- ségügyi követelményeinek. A gép jóváha- gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyaror- szágon (HU) harmonizált szabványoknak. Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el. A dokumentáció összeállításáért felelős: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/01 Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és za- varmentes üzemét. A tartozékokkal és pótalkatrészekkel kap- csolatos információkat a www.ka- ercher.com oldalon olvashatja. Műszaki adatok BR készülék B 40 BD készülék B 40 R 45 R 55 D 43 D 51 Teljesítmény Névleges feszültség V 24 Akkumulátor kapacitás Ah (5h) 70, 80; 105 Közepes teljesítmény felvétel B 40 W (B 40 C) W 1400 (1300) Névleges teljesítmény felvétel hajtómotor B 40 W (B 40 C) W 130 (---) Szívómotor teljesítmény W 500 Kefemotor teljesítmény W 600 Szívás Szívóteljesítmény, légmennyiség (max.) l/s 22 Szívóteljesítmény, nyomáshiány (max.) kPa (mbar) 12,0 (120) 11,5 (115) Tisztító kefék Kefe fordulatszáma 1/min 600 - 1200 180 Méretek és súly Elméleti területi teljesítmény m

/h 1800 2200 1800 2200 Munkaterület max. emelkedése B 40 C; B 40 W

Friss-/szennyvíz tartály térfogata l 40/40 max. víz hőmérséklet °C 50 max. víznyomás MPa (bar) 0,5 (5) Önsúly (szállítási súly) kg 164 (105 Ah akkumulátorokkal) Összsúly (üzemkész) kg 204 (105 Ah akkumulátorokkal) Az EN 60335-2-72 szerint megállapított értékek Teljes rezgési érték m/s

0,3 Bizonytalanság K m/s

0,1 Hangnyomás szint L

dB(A) 68 Bizonytalanság K

dB(A) 2 Hangnyomás szint L

dB(A) 85 A műszaki adatok módosításának jogát fenntartjuk! EU konformitási nyiltakozat Termék: Padlótisztító-gép Típus: B 40 C Bp B 40 W Bp Vonatkozó európai közösségi irányel- vek: 2006/42/EK (+2009/127/EK) 2014/30/EU Alkalmazott harmonizált szabványok: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–29: 2004+A2: 2010 EN 60335–2–72 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 Alkalmazott összehangolt normák:
