HASZNÁLATI ÚTMUTATÓ KB242YA ACER

• Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt.

• Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért. 2. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.

3. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.

4. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást. 5. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.

6. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:

• A monitor és a számítógép közötti kábel kikopott vagy megsérült.
• Az LCD monitorra folyadék ömlött vagy a monitort eső érte. • Az LCD burkolata megsérült. A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)

3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén) 4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén) A monitor számítógéphez csatlakoztatása 1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.2. 2-1 A videokábel csatlakoztatásaa. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.b. Csatlakoztassa a VGA videokábelt a számítógéphez. 2-2 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.3. Csatlakoztassa az audiokábelt. (csak az audiobemenettel rendelkező típusok esetén) (Opcionális)4. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.

5. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.

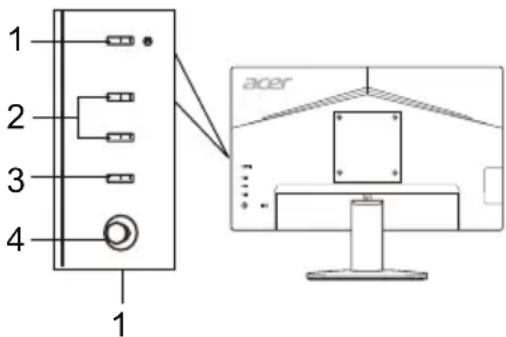

Külső kezelőszervek Szám Elem Leírás

Bekapcsológomb/jelzőfényBe- és kikapcsolja a monitort. A kék fény a bekapcsolt állapotot jelzi. A borostyánsárga fény a készenléti/energiatakarékos módot jelzi.2 1., 2. gyorsgombokNyomja meg a felhasználó által meghatározott gyorsgombfunkció aktiválására.3 Bemenet gomb A bemeneti források közti váltásra szolgál. Navigációs/OK gomb Nyomja meg az OSD menü aktiválásához, majd használja vezérlőgombként a kívánt funkció kijelölésére. Nyomja meg újra a kijelölt elem kiválasztásához. HDMI HDMI VGA AUDIO INVGA INHDMI 2HDMI 1AUDIO INVGA INHDMI opcionális

4Magyar Előírások és biztonsági megjegyzések FCC-megjegyzés A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban. Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre: Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét. CE megfelelőségi nyilatkozat Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/ EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek. Megjegyzés: A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön. Megjegyzés: Árnyékolt kábelek Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni. Megjegyzés: Perifériák A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben Figyelem A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát. Üzemi feltételek A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is. Megjegyzés: Kanadai felhasználók Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Készülékek magánháztartásban történő selejtezése az Európai Unió területén A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.Magyar

Acer termékéhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat. LCD-panel Meghajtórendszer Színes TFT LCD Méret 23,8”W (60 cm) Képpontméret 0,2745 mm (vízszintes) x 0,2745 mm (függőleges) Fényerő 250 cd/m

(jellemző) Kontraszt Max. 100 000 000:1 (ACM) Betekintési szög 178° (vízszintes) 178° (függőleges) (CR=10) Válaszidő 1 ms (VRB) Paneltípus VA Videó R, G, B analóg felület Vízszintes frekvencia 30–85 kHz Függőleges frekvencia 56–76 Hz Megjeleníthető színek 16,7 millió Videoórajel 174,5 MHz Maximális felbontás HDMI: 1920 x 1080 75 Hz-en VGA: 1920 x 1080 75 Hz-en Plug&Play VESA DDCCI/DDC2B Energiafogyasztás (200 nit fényerő mellett) Bekapcsolt állapot 22 W Alvó állapot 0,5 W Kikapcsolt állapot 0,3 W Bemeneti csatlakozó D-Sub HDMI (csak a HDMI bemenettel rendelkező típusnál) Bemeneti videojel Analóg: 0,7 Vp-p (normál), 75 OHM, pozitív HDMI (csak a HDMI bemenettel rendelkező típusnál) (opcionális) Hangszórók 2 W × 2 (Csak az audiobemenettel rendelkező típusok esetén) (Opcionális) Maximális képernyőméret Vízszintesen: 527,04 mm Függőlegesen: 296,46 mm Áramforrás 100–240 V, 50/60 Hz Környezetre vonatkozó követelmények: Működési hőmérséklet: 0–40 °C Tárolás hőmérséklet: -20–60 °C Működési páratartalom: 20–80% Méretek 607 (szé) × 409 (ma) × 133 (mé) mm Tömeg (nettó) 3,80 kg (nettó) Mechanikai jellemzők Dőlés: -5° és +15° között Elfordulás: Nem Magasságbeállítás: Nem Elfordítható: Nem Levehető talp: Igen Külső kezelőszervek Kapcsoló/gombok Bekapcsológomb

Bemenet Menü/Navigációs/OK Funkciók Fényerő Kontraszt Kék fény Sötét élénkítése ACM Szuper élesség Vízszintes pozíció (csak az analóg bemenetű típuson) Függőleges pozíció (csak az analóg bemenetű típuson) Órajel (csak az analóg bemenetű típuson) Fókusz (csak az analóg bemenetű típuson) Automatikus konfiguráció (csak az analóg bemenetű típuson) Gamma Színhőmérséklet Módok sRGB mód Szürkeárnyalatos mód 6 tengelyes színárnyalat 6 tengelyes telítettség Hangerő Némítás Túlhajtás FreeSync Frissítési frekvencia száma VRB Nyelv OSD időkorlátja Átlátszóság OSD zár Bemenet Automatikus forrás Gyorsgomb hozzárendelése Széles mód DDC/CI HDMI Feketeszint Gyorsindítás mód Kijelzőinformációk Állítsa vissza az összes beállítást Kilépés A műszaki adatok típusonként és/vagy régiónként eltérőek lehetnek.Ελληνικά Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (ΟΓΕ) Σημαντικές οδηγίες ασφαλείας Διαβάστε προσεκτικά τις ακόλουθες οδηγίες. 1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.• Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.• Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
