KB242YA - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	KB242YA
Ekraani suurus	23,8 tolli (60 cm)
Paneeli tüüp	VA
Maksimaalne eraldusvõime	1920 x 1080 @ 75 Hz (HDMI ja VGA)
Heledus	250 cd/m² (tüüpiline)
Kontrastsus	100 000 000:1 max (ACM)
Reageerimisaeg	1 ms (VRB)
Vaatenurk	178° horisontaalne / 178° vertikaalne (CR=10)
Kuvatavad värvid	16,7 miljonit
Ühenduvus	1 x VGA (D-Sub), 1 x HDMI (mudel HDMI-sisendiga)
Sisseehitatud kõlarid	2 W x 2 (mudel helisisendiga, valikuline)
Toiteallikas	100-240 V, 50/60 Hz
Elektritarbimine (töörežiim)	22 W (200 nitti juures)
Elektritarbimine (ooterežiim)	0,5 W
Elektritarbimine (väljas)	0,3 W
Mõõtmed (jalaga)	607 x 409 x 133 mm
Kaal (neto)	3,80 kg
Kallutamine	-5° kuni +15°
Kõrguse reguleerimine	Ei
Pööramine	Ei
Eemaldatav jalg	Jah
Peamised funktsioonid	FreeSync, sinise valguse vähendamine, ACM, Overdrive, pildirežiimid
Puhastamine	Pehme lapp ilma lahustita, ära kasuta ammoniaaki ega alkoholi
Ohutus	Ära ava korpust, kahjustuse korral ühenda lahti

Korduma kippuvad küsimused - KB242YA ACER

Kuidas puhastada Acer KB242YA monitori ekraani?

Lülitage monitor välja ja ühendage see lahti. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba lahusega. Ärge kunagi pihustage vedelikku otse ekraanile ja ärge kasutage ammoniaaki või alkoholi sisaldavaid tooteid.

Milliseid kaableid on vaja monitori arvutiga ühendamiseks?

Võite kasutada VGA (D-Sub) kaablit või HDMI-kaablit (olenevalt mudelist). Ühendage sobiv ots monitori ja arvutiga, seejärel ühendage toitekaabel.

Kuidas kinnitada monitori alus?

Võtke monitor pakendist välja, kinnitage jalg alusele, seejärel keerake jalga päripäeva, et see lukustada. Mõnel mudelil pingutage kruvi keele või mündi abil.

Mida teha, kui monitor ei lülitu sisse?

Kontrollige, et toitekaabel on nii monitori kui ka pistikupessa korralikult ühendatud. Veenduge, et toitenupp on vajutatud. Kui indikaator on oranž, on monitor ooterežiimis; vajutage toitenuppu, et see ooterežiimist välja tuua.

Kuidas reguleerida kuvaseadeid nagu heledus ja kontrastsus?

Vajutage monitori menüünuppu, et avada menüüekraan (OSD). Kasutage navigeerimisnuppe, et valida valikuid nagu Heledus, Kontrastsus jne. Vajutage sisestusnuppu, et reguleerida.

Kas monitor toetab FreeSync-tehnoloogiat?

Jah, Acer KB242YA monitor toetab FreeSynci, mis võimaldab värskendussagedust graafikakaardiga sünkroonida, et vähendada ekraani rebimist.

Mis on maksimaalne eraldusvõime ja värskendussagedus?

Maksimaalne eraldusvõime on 1920 x 1080 (Full HD) värskendussagedusega 75 Hz nii HDMI kui VGA puhul.

Kuidas vähendada silmade väsimust selle monitori puhul?

Kasutage OSD-menüüs sinise valguse vähendamise funktsiooni. Võite ka aktiveerida virvendusvaba režiimi ja reguleerida heleduse mugavale tasemele.

Kas ma saan monitori kasutada mängukonsooliga?

Jah, kui konsoolil on HDMI-väljund, saate selle otse ühendada. 1080p eraldusvõime ja 75 Hz värskendussagedus sobivad mängimiseks hästi.

Mida teha pleki või surnud piksli korral?

Surnud piksleid esineb harva ja need ei pruugi olla garantii all vastavalt tootjale. Kui plekk on vedelikust, lülitage monitor välja ja puhastage õrnalt kergelt niiske mikrokiudlapiga. Ärge vajutage liiga tugevalt.

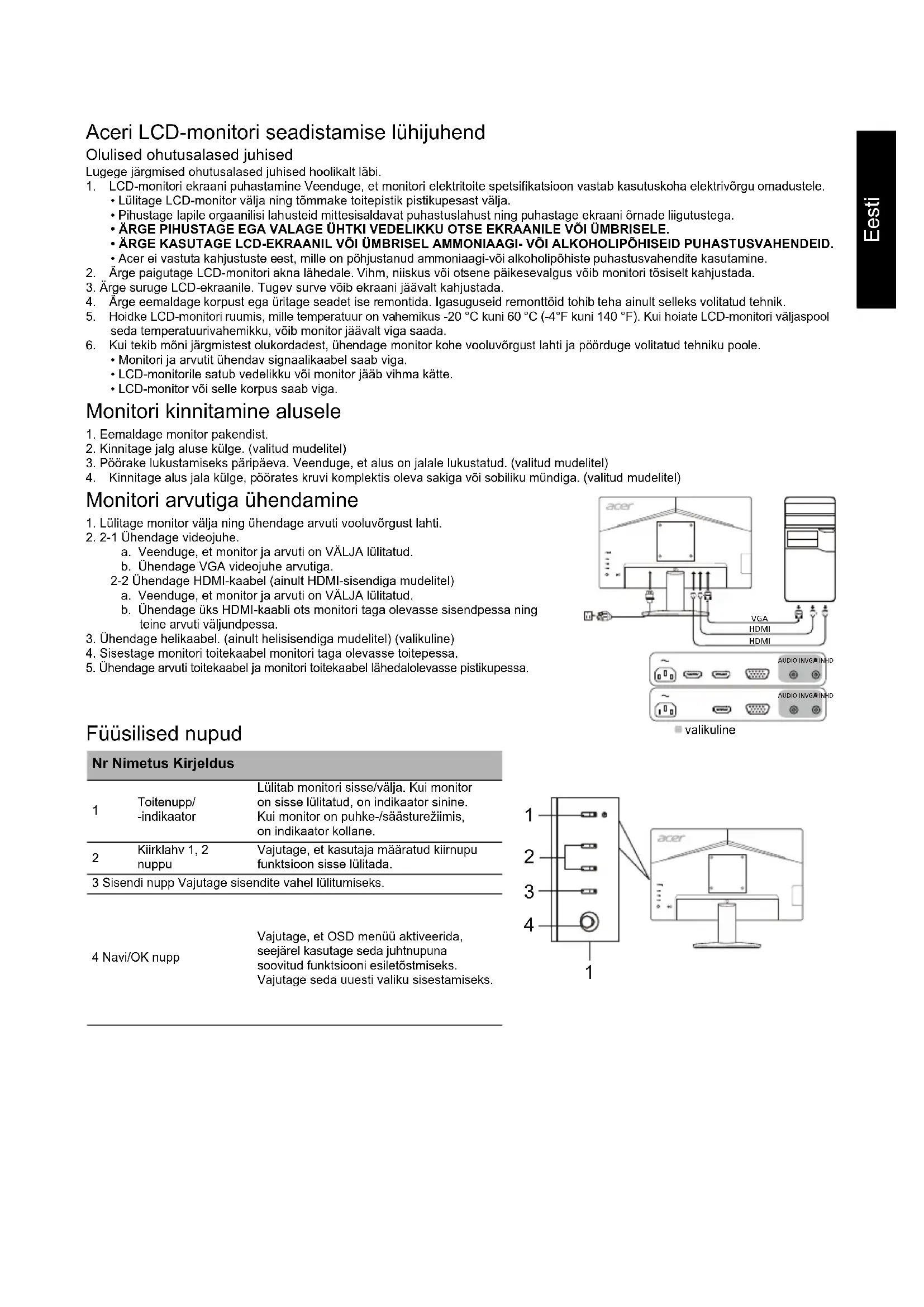

KASUTUSJUHEND KB242YA ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

2. Lülitage LCD-monitor välja ning tömmake toitepistik pistikupesast välja.

3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani örnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÖI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.

6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

8. Ärge suruge LCD-ekraanile. Tugev surve vöib ekraani jäävalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, vöib monitor jäävalt viga saada.

11. Kui tekib möni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

12. Monitori ja arvutit ühendav signaalikaabel saab viga.

13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
    • LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks pääripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

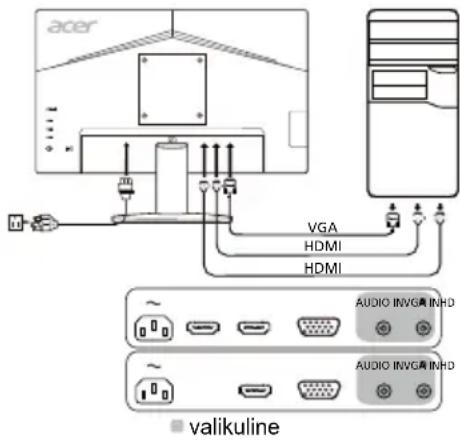

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe.

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage VGA videojuhe arvutiga.
2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)
a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.
b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

1. Ühendage helikaabel. (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

Füüsilised nupud

Nr Nimetus Kirjeldus

1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.

4 Navi/OK nupp

Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama möistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning vöib kiirata raadiosageduslikku kiirgust, mis vöib pöhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku.
• Küsige abi edasimüüjalt või kogenud raadio-/televisioniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et könealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge töstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad töenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Könealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-paneel	Tööpõhimõte Värviline TFT LCD
	Suurus 23,8"W (60 cm)
	Piksli mõõtmed 0,2745 mm (H) × 0,2745 mm (V)
	Heledus	250 cd/m2(tüüpiline)
	Kontrastsus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178°(V) (CR = 10)
	Reageerimisaeg 1 ms (VRB)
	Paneeli tüüp VA
	Video R, G, B analoogliides
	H-sagedus	30 – 85 kHz
	V-sagedus 56 – 76 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		174,5 MHz
Maksimaalne lahutusvõime		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Isehäälestumine VESA DDCCI/DDC2B
Toitevõimsus (200 niti juures)	Sisselülitatuna 22 W
	Puhkerežiimis 0,5 W
	Väljalülitatuna 0,3 W
Sisendpistik		D-SubHDMI (ainult HDMI-sisendiga mudelitel)
Video sisendsignaal		Analoog: 0,7 Vp-p (standardne), 75 OHM, PositiivneHDMI (ainult HDMI-sisendiga mudelitel) (valikuline)
Kõlarid 2 W × 2 (ainult helisisendiga mudelitel) (valikuline)
Ekraani maksimaalsed mõõtmed		Horisontaalne: 527,04 mmVertikaalne: 296,46 mm
Toiteallikas 100–240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSäilitamistemperatuur: -20 °C kuni 60 °CÖhunliskus töökeskkonnas: 20% kuni 80%
Mõõtmed		607 (L) × 409 (K) × 133 (S) mm
Mass (netomass)		3,80 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +15°Pöördenurk: eiKõrguse reguleerimisvahemik: eiPöördepunkt: eiLahtivõetav jalg: jah
Füüsilised nupud	Lülitid/nupud	Toitenupp SisendKiirklahv 1 Menüü/Navi/OKKiirklahv 2
	Funktsioonid	Heledus VaigistaKontrastsus ÜlikirendusSinine tuli FreeSyncMusta võimendus Värskendamissagedus ACM VRBÜliteravus KeelH-asend (ainult analoogsisendiga mudelitel) Menüü ajapilirangV-asend (ainult analoogsisendiga mudelitel) LäbipaistvusSagedus (ainult analoogsisendiga mudelitel) Ekraanikuva lukkTeravus (ainult analoogsisendiga mudelitel) SisendAutomaatne allikasGamma Kirklahvide määrangudVärvitemperatuur LairežiimRežiimid DDC/CIRežiim sRGB HDMI musta taseHallskaala režiim Kiire alustamise režiim6-teljeline toon Monitori teave6-teljeline küllastus Lähtesta köik seadistusedHelitugevus Välju
Tehnilised andmed erinevad mudeliti ja/või piirkonniti.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
