Produkttyp	LCD-Monitor
Marke	Acer
Modell	KB242YA
Bildschirmgröße	23,8 Zoll (60 cm)
Paneltyp	VA
Maximale Auflösung	1920 x 1080 @ 75 Hz (HDMI und VGA)
Helligkeit	250 cd/m² (typisch)
Kontrast	100.000.000:1 max (ACM)
Reaktionszeit	1 ms (VRB)
Blickwinkel	178° horizontal / 178° vertikal (CR=10)
Angezeigte Farben	16,7 Millionen
Konnektivität	1 x VGA (D-Sub), 1 x HDMI (Modell mit HDMI-Eingang)
Eingebaute Lautsprecher	2 W x 2 (Modell mit Audioeingang, optional)
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch (Betrieb)	22 W (bei 200 Nits)
Stromverbrauch (Standby)	0,5 W
Stromverbrauch (Aus)	0,3 W
Abmessungen (mit Standfuß)	607 x 409 x 133 mm
Gewicht (Netto)	3,80 kg
Neigung	-5° bis +15°
Höhenverstellung	Nein
Drehung	Nein
Abnehmbarer Standfuß	Ja
Hauptfunktionen	FreeSync, Blaulichtreduzierung, ACM, Overdrive, Bildmodi
Reinigung	Weiches, lösungsmittelfreies Tuch, kein Ammoniak oder Alkohol verwenden
Sicherheit	Gehäuse nicht öffnen, bei Beschädigung vom Netz trennen

Häufig gestellte Fragen - KB242YA ACER

Wie reinige ich den Bildschirm des Acer KB242YA Monitors?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Lösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm und verwenden Sie keine ammoniak- oder alkoholhaltigen Produkte.

Welche Kabel werden benötigt, um den Monitor an einen Computer anzuschließen?

Sie können ein VGA-Kabel (D-Sub) oder ein HDMI-Kabel (je nach Modell) verwenden. Schließen Sie das entsprechende Ende an den Monitor und den Computer an, und verbinden Sie dann das Netzkabel.

Wie montiere ich den Standfuß des Monitors?

Nehmen Sie den Monitor aus der Verpackung, befestigen Sie den Fuß am Sockel, drehen Sie den Fuß dann im Uhrzeigersinn, um ihn zu arretieren. Bei einigen Modellen ziehen Sie die Schraube mit der Lasche oder einer Münze fest.

Was tun, wenn der Monitor nicht einschaltet?

Überprüfen Sie, ob das Netzkabel sowohl am Monitor als auch an der Steckdose richtig eingesteckt ist. Stellen Sie sicher, dass der Netzschalter gedrückt ist. Wenn die Anzeige orange leuchtet, befindet sich der Monitor im Standby; drücken Sie den Netzschalter, um ihn aus dem Standby zu holen.

Wie stelle ich die Anzeigeeinstellungen wie Helligkeit und Kontrast ein?

Drücken Sie die Menütaste des Monitors, um das Bildschirmmenü (OSD) zu öffnen. Verwenden Sie die Navigationstasten, um Optionen wie Helligkeit, Kontrast usw. auszuwählen. Drücken Sie die Eingabetaste, um anzupassen.

Unterstützt der Monitor die FreeSync-Technologie?

Ja, der Acer KB242YA Monitor unterstützt FreeSync, wodurch die Bildwiederholfrequenz mit der Grafikkarte synchronisiert wird, um Bildschirmrisse zu reduzieren.

Was sind die maximale Auflösung und Bildwiederholfrequenz?

Die maximale Auflösung beträgt 1920 x 1080 (Full HD) mit einer Bildwiederholfrequenz von 75 Hz sowohl über HDMI als auch VGA.

Wie kann ich die Augenbelastung mit diesem Monitor reduzieren?

Verwenden Sie die Blaulichtreduzierung im OSD-Menü. Sie können auch den flimmerfreien Modus aktivieren und die Helligkeit auf ein angenehmes Niveau einstellen.

Kann ich den Monitor mit einer Spielkonsole verwenden?

Ja, wenn die Konsole über einen HDMI-Ausgang verfügt, können Sie sie direkt anschließen. Die 1080p-Auflösung und die Bildwiederholfrequenz von 75 Hz eignen sich gut für Spiele.

Was tun bei Flecken oder toten Pixeln?

Tote Pixel sind selten und werden möglicherweise nicht von der Garantie abgedeckt, je nach Hersteller. Wenn der Fleck von einer Flüssigkeit stammt, schalten Sie den Monitor aus und reinigen Sie ihn vorsichtig mit einem leicht feuchten Mikrofasertuch. Drücken Sie nicht zu fest.

BEDIENUNGSANLEITUNG KB242YA ACER

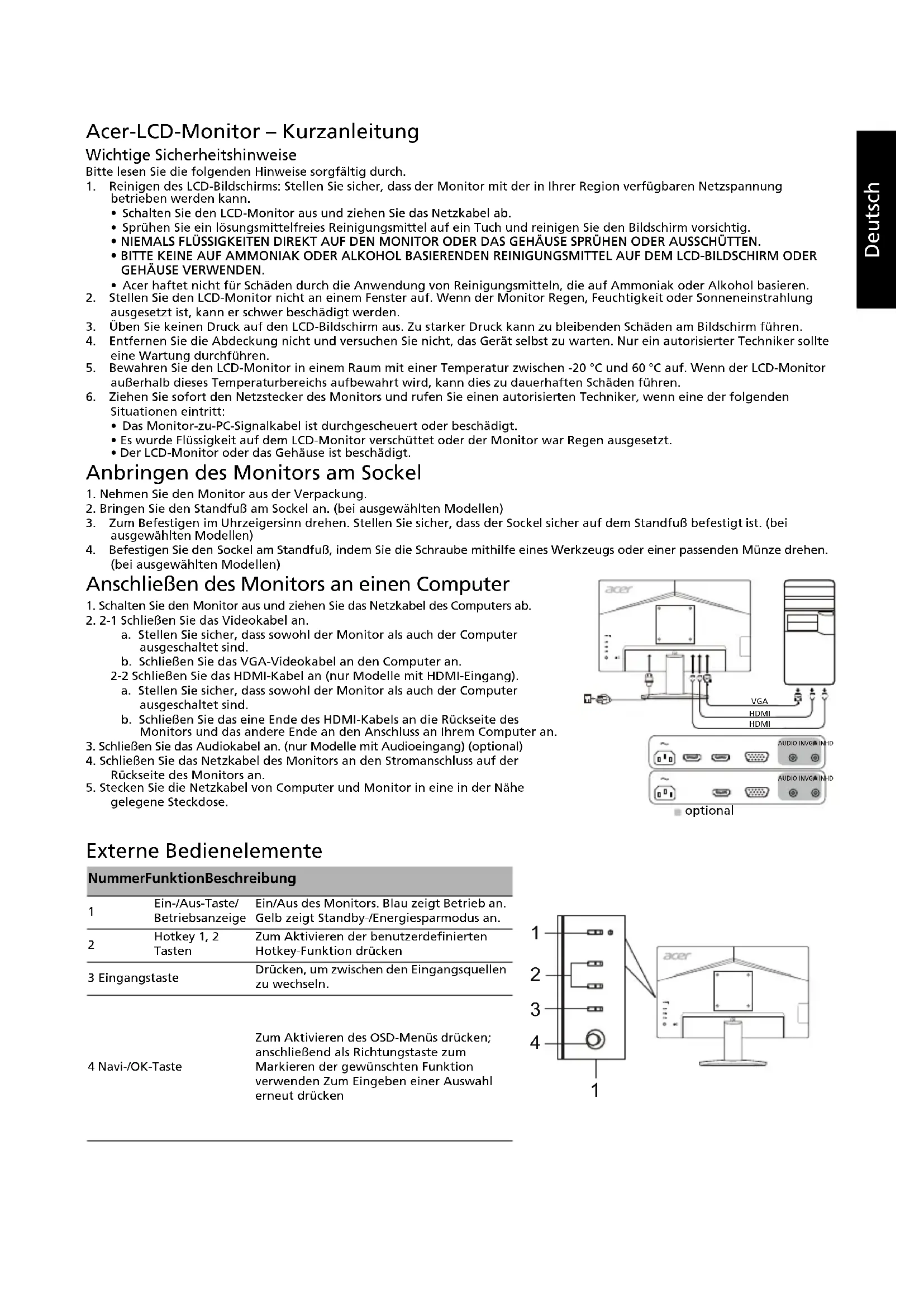

Acer-LCD-Monitor – Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.

2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.

3. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
4. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
5. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.

- Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

1. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
2. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
3. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
5. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

- Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.

- Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.

- Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

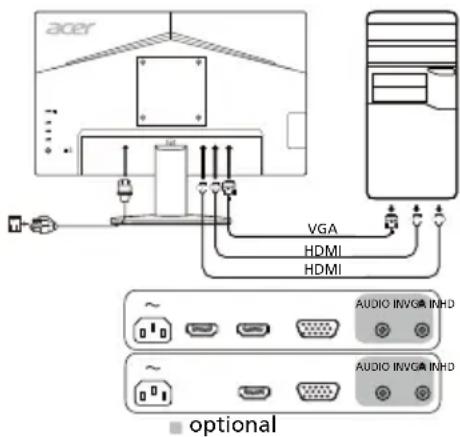

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das Videokabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das VGA-Videokabel an den Computer an.

2-2 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

1. Schließen Sie das Audiokabel an. (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.

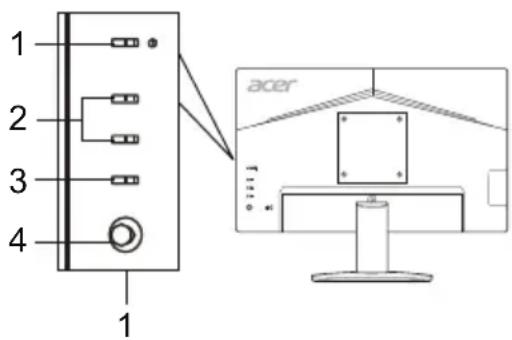

Externe Bedienelemente

NummerFunktionBeschreibung

1	Ein-/Aus-Taste/ Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2 Tasten	Zum Aktivieren der benutzerdefinierten Hotkey-Funktion drücken
3 Eingangstaste		Drücken, um zwischen den Eingangsquellen zu wechseln.

4 Navi-/OK-Taste

Zum Aktivieren des OSD-Menüs drücken; anschließend als Richtungstaste zum Markieren der gewünschten Funktion verwenden Zum Eingeben einer Auswahl erneut drücken

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

● Neuausrichtung oder Versetzen der Empfangsantenne
- Vergrößern des Abstands zwischen dem Gerät und dem Receiver
- Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbb	Idschirm
	Größe 23,8"W (60 cm)
	Pixelabstand 0,2745 m	mm (H) x 0,2745 mm (V)
	Helligkeit	250 cd/m ^2 (typisch)
	Kontrast 100000000:1	Max. (ACM)
	Einsehbarer Winkel 17	8° (H) 178° (V) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp VA
	Video R, G, B analoge	Schnittstelle
	H-Frequenz	30 - 85 kHz
	V-Frequenz	56 - 76 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		174,5 MHz
Maximale Auflösung		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Stromverbrauch (bei 200 cd/m ^2 )	Eingeschaltet 22 W
	Ruhemodus 0,5 W
	Ausgeschaltet 0,3 W
Eingangsbuchse		D-SubHDMI (nur Modelle mit HDMI-Eingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, PositivHDMI (nur Modelle mit HDMI-Eingang) (optional)
Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgröße		Horizontal: 527,04 mmVertical: 296,46 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 607 (B) x 409 (H) x 133 (T) mm
Gewicht (netto)		3,80 kg (netto)
Daten zur Mechanik		Neigung: -5° bis +15°Schwenken: NeinHöheneinstellung: NeinDrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2	EingangMenü/Navi/OK
	Funktionen	HelligkeitKontrastBlaues LichtSchwarzverst.ACMSuperscharfH.Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)Fokus (nur Modelle mit analogem Eingang)Autom. Abgl. (nur Modelle mit analogem Eingang)GammaFarbtemp.ModisRGB ModusGrauskala-Modus6-Achs.-Farbton6-Achs.-Sättig,Lautstärke	StummOverdriveFreeSyncAkt.-Freq.-Nr.VRBSpracheOSD-DauerTransparenzOSD-SperreEingangAuto-QuelleSchnelltastenzuweisungBildformateDDC/CIHDMI-Schwarzp.Schnellstartmod.DisplayinformationenAlle Einst. rücksetzenBeenden
Die genaue technische Ausstattung ist je nach Modell und/oder Region unterschiedlich.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

Nr.ArtikelBeskrivning

Nr. Element Descriere

Konformitätserklärung

Wir,

Acer Incorporated

(„x“=0 bis 9, a bis z, A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN 55035:2017

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

☒ EN IEC 61000-3-2:2019 Class D

LVD-Richtlinie: 2014/35/EU

EN 62368-1:2014/A11:2017

RoHS-Richtlinie: 2011/65/EU

EN 50581:2012

☒ Ökodesign-Richtlinie (ErP): 2009/125/EG

☒ (EU) 2019/2021; EN50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2021.

EN55032:2012/AC:2013 Klasse B

EN 55035:2017

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

☒ EN IEC 61000-3-2:2019 Klasse D
