Caractéristiques techniques	Moniteur ACER KB242YA, écran IPS de 24 pouces, résolution Full HD (1920 x 1080), temps de réponse de 4 ms, luminosité de 250 cd/m², taux de contraste de 1000:1.
Connectivité	Ports HDMI, VGA, et DisplayPort.
Utilisation	Idéal pour le travail de bureau, la navigation Internet, et le divertissement multimédia.
Réglages ergonomiques	Inclinaison réglable, support VESA compatible pour montage mural.
Consommation d'énergie	Consommation typique de 25W, mode veille de 0,5W.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, vérification des câbles de connexion.
Sécurité	Certifié CE, RoHS, et Energy Star.
Informations générales	Garantie de 2 ans, poids de 3,6 kg, dimensions sans support : 54,1 x 32,5 x 5,7 cm.

FOIRE AUX QUESTIONS - KB242YA ACER

Comment régler la luminosité de mon ACER KB242YA ?

Pour régler la luminosité, appuyez sur le bouton Menu de votre moniteur, sélectionnez 'Image' puis 'Luminosité' pour ajuster le niveau selon vos préférences.

Mon écran est noir, que dois-je faire ?

Vérifiez d'abord que le moniteur est bien connecté à l'alimentation et à l'ordinateur. Assurez-vous également que le bon port d'entrée est sélectionné dans le menu du moniteur.

Comment changer la résolution de mon affichage ?

Pour changer la résolution, faites un clic droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et choisissez la résolution recommandée pour votre ACER KB242YA.

Le moniteur clignote, que faire ?

Un clignotement peut être causé par un câble mal connecté. Vérifiez les connexions du câble HDMI ou VGA. Si le problème persiste, essayez de connecter le moniteur à un autre ordinateur.

Comment réinitialiser les paramètres d'usine ?

Pour réinitialiser les paramètres d'usine, accédez au menu du moniteur, sélectionnez 'Paramètres' puis 'Réinitialiser' et confirmez votre choix.

Le son ne fonctionne pas sur mon moniteur, que faire ?

Assurez-vous que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Vérifiez également le volume dans les paramètres de votre ordinateur.

Comment monter le moniteur sur un support VESA ?

Retirez le pied du moniteur en dévissant les vis à l'arrière. Ensuite, alignez le moniteur avec le support VESA et fixez-le à l'aide des vis appropriées.

Quels sont les ports disponibles sur l'ACER KB242YA ?

L'ACER KB242YA est équipé de ports HDMI, VGA et d'une entrée audio jack 3,5 mm.

Comment activer le mode économiseur d'énergie ?

Le mode économiseur d'énergie s'active automatiquement lorsque le moniteur ne détecte pas de signal. Vous pouvez également le configurer dans le menu sous 'Économie d'énergie'.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel d'Acer dans la section support, ou vous pouvez le trouver dans la boîte de votre moniteur.

MODE D'EMPLOI KB242YA ACER

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

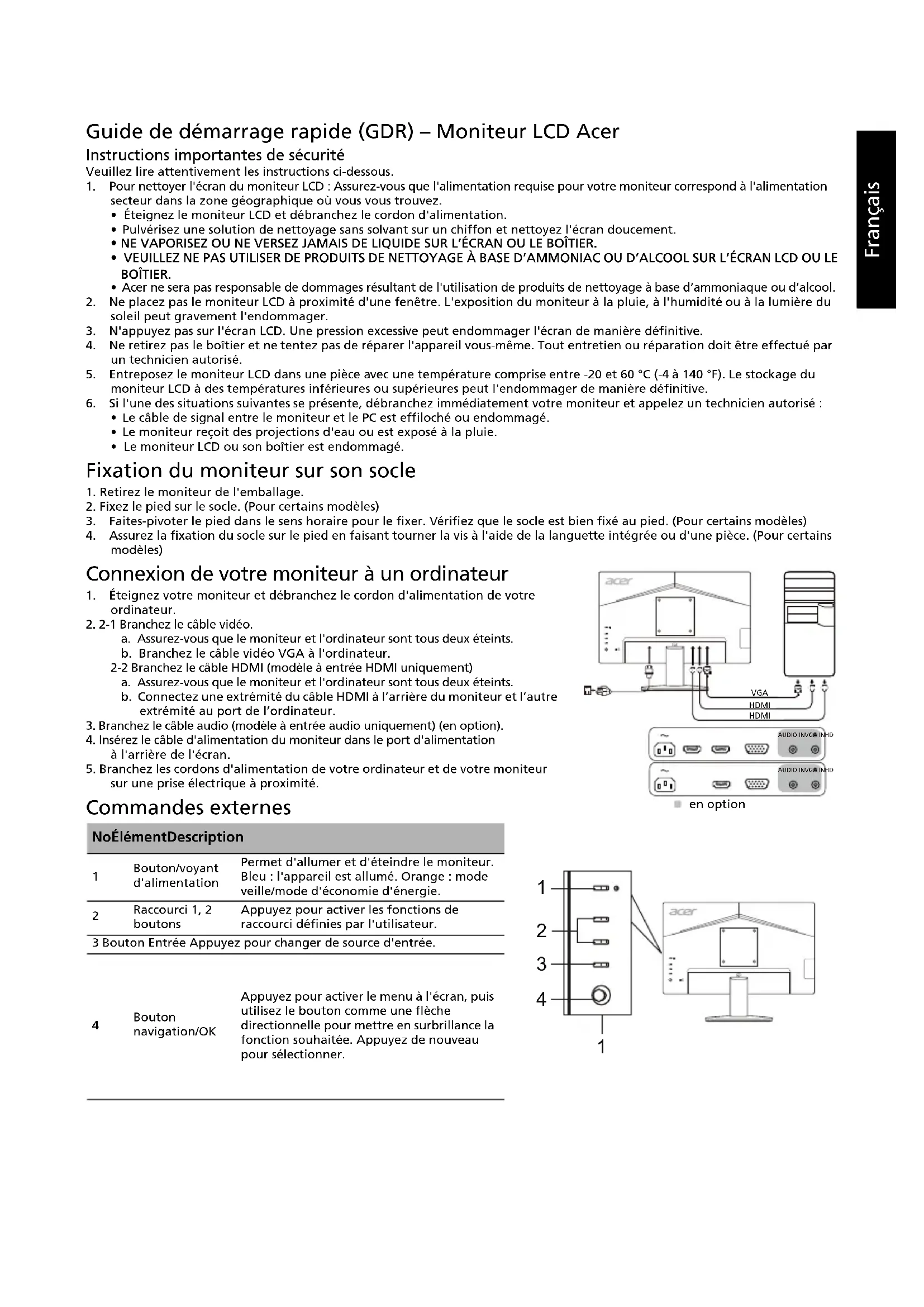

Guide de démarrage rapide (GDR) – Moniteur LCD Acer

Instructions importantes de sécurité

Veuillez lire attentivement les instructions ci-dessous.

1. Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.

2. Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

3. Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
4. NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L'ÉCRAN OU LE BOÎTIER.

- VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D'AMMONIAC OU D'ALCOOL SUR L'ÉCRAN LCD OU LE BOÎTIER.

- Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d'ammoniaque ou d'alcool.

1. Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du soleil peut gravement l'endommager.
2. N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
3. Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par un technicien autorisé.
4. Entreposez le moniteur LCD dans une pièce avec une température comprise entre -20 et 60 °C (-4 à 140 °F). Le stockage du moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.
5. Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :

- Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.

- Le moniteur reçoit des projections d'eau ou est exposé à la pluie.

- Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1. Retirez le moniteur de l'emballage.
2. Fixez le pied sur le socle. (Pour certains modèles)
3. Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)
4. Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide de la languette intégrée ou d'une pièce. (Pour certains modèles)

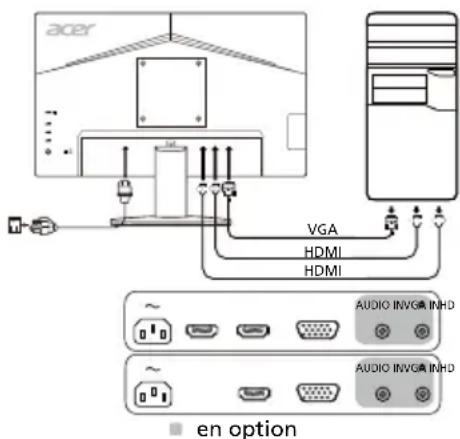

Connexion de votre moniteur à un ordinateur

1. Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.
2. 2-1 Branchez le câble vidéo.

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b. Branchez le câble vidéo VGA à l'ordinateur.

2-2 Branchez le câble HDMI (modèle à entrée HDMI uniquement)

a. Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.
b. Connectez une extrémité du câble HDMI à l'arrière du moniteur et l'autre extrémité au port de l'ordinateur.

1. Branchez le câble audio (modèle à entrée audio uniquement) (en option).

2. Insérez le câble d'alimentation du moniteur dans le port d'alimentation à l'arrière de l'écran.

3. Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.

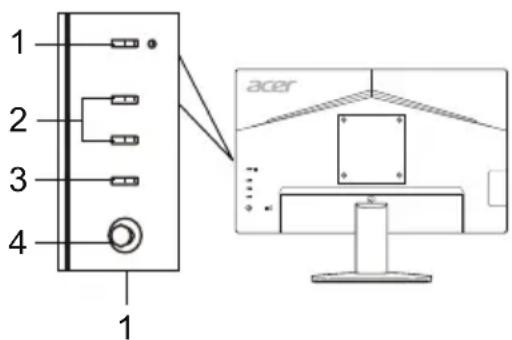

Commandes externes

NoÉlémentDescription

1	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
2	Raccourci 1, 2 boutons	Appuyez pour activer les fonctions de raccourci définies par l'utilisateur.

3 Bouton Entrée Appuyez pour changer de source d'entrée.

Appuyez pour activer le menu à l'écran, puis utilisez le bouton comme une flèche directionnelle pour mettre en surbrillance la fonction souhaitée. Appuyez de nouveau pour sélectionner.

ACER VGA HDMI HDMI AUDIO INVGA INHD AUDIO INVGA INHD en option

1 2 3 4 1 acer

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B, en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'appareil du récepteur.
• Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2014/30/UE, de la directive sur les faibles voltages 2014/35/UE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d'éviter d'endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : Câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : Périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. Il peut être utilisé sous les deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES

Panneau LCD	Technologie TFT-LCD couleur
	Taille 23,8"W (60 cm)
	Espacement des pixels 0,2745 mm (H) x 0,2745 mm (V)
	Luminosité	250 cd/m2 (typique)
	Contraste 100000000:1 max. (ACM)
	Angle de vision 178° (H), 178° (V) (CR = 10)
	Temps de réponse 1 ms (VRB)
	Type de panneau VA
	Vidéo Interface Analogique R, G, B
	Fréquence horizontale 30 à 85 kHz
	Fréquence verticale 56 à 76 Hz
Couleurs affichées 16,7 millions
Fréquence 174,5 MHz
Résolution maximale		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug-and-Play VESA DDCCI/DDC2B
Consommation électrique(à 200 nits)	Mode Marche 22 W
	Mode Veille	0,5 W
	Mode Arrêt	0,3 W
Connecteur d'entrée		D-SubHDMI (modèle à entrée HDMI uniquement)
Signal vidéo d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifHDMI (modèle à entrée HDMI uniquement) (en option)
Haut-parleurs 2 W x 2 (modèle à entrée audio uniquement) (en option)
Taille maximale de l'écran		Horizontalement : 527,04 mmVerticalement : 296,46 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 0 à 40 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		607 (L) x 409 (H) x 133 (P) mm
Poids (net)		3,80 kg (net)
Caractéristiques mécaniques		Inclinaison : -5 à +15 °Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationEntréeRaccourci 1Menu/Navigation/OKRaccourci 2
	Fonctions	LuminositéMuetContrasteOver DriveLumière bleueFreeSyncBoost du noirN tx rafraichtACMSuper nettetéVRBLSuper netteté LangueH. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)TransparenceFréquence (modèle à entrée analogique uniquement)Verrouillage OSDNetteté (modèle à entrée analogique uniquement)EntréeAutoréglage (modèle à entrée analogique uniquement)Affectation raccourcisGammaMode LargeTemp. CouleurMode DDC/CIModesRGBMode niv grisNiveau noir HDMIMode niv grisMd démarr rapideTeinte 6 axesInformations sur l'écranSaturation 6 axesRéinitial ts réglagesVolumeQuitter
Les spécifications varient selon le modèle et/ou la région.

Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

歐盟地區家庭使用者對廢棄設備的處置

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité

Nous,

Acer Incorporated

Nous, Acer Incorporated, déclarons sous notre seule responsabilité que le produit décrit ci-dessus est en conformité avec les législations d'harmonisation pertinentes de l'Union et la directive ci-dessous, les normes harmonisées suivantes et/ou autres normes pertinentes ont été appliquées :

☒ Directive CEM : 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN 55035:2017

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

☒ EN IEC 61000-3-2:2019 Classe D

☒ Directive LVD : 2014/35/UE

EN 62368-1:2014/A11:2017

☑ Directive RoHS : 2011/65/UE

EN 50581:2012

☒ Directive ErP : 2009/125/CE

☒ (EU) 2019/2021; EN50564:2011

Année pour commencer l'apposition du marquage CE : 2021.

NuJaw
