KÄYTTÖOHJE KB242YA ACER

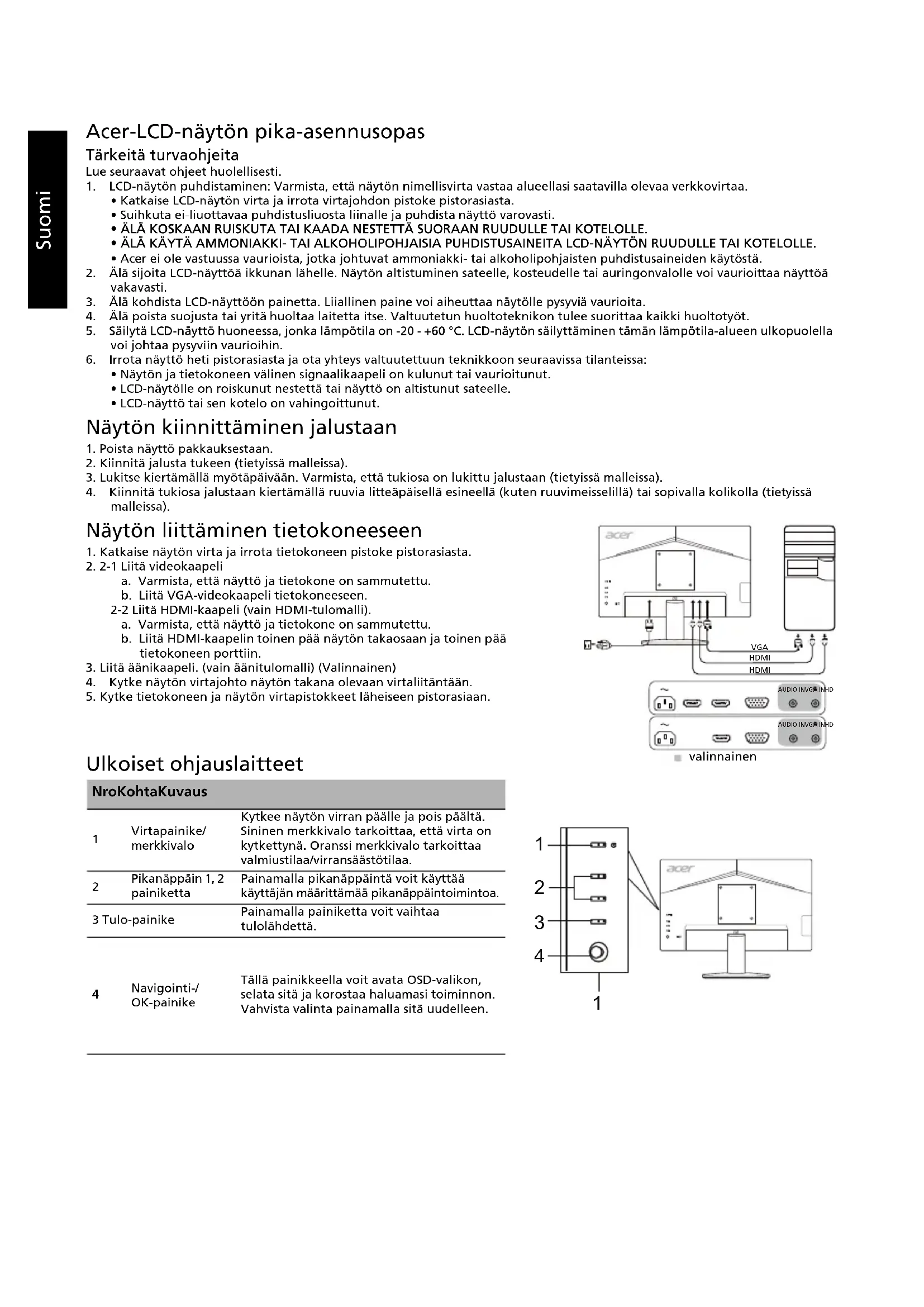

Acer-LCD-näytön pika-asennusopas

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.

2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta.

3. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
4. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
5. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.

6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.

7. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.

8. Älä kohdista LCD-näyttöön painetta. Lialullinen paine voi aiheuttaa näytölle pysyviä vaurioita.

9. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
10. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
11. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:

- Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.

- LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.

- LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

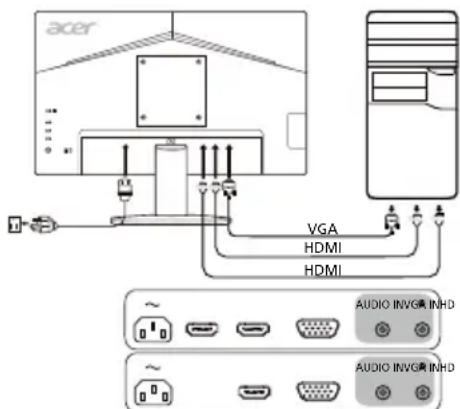

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli

a. Varmista, että näyttö ja tietokone on sammutettu.

b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu.
b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

1. Liitä äänikaapeli. (vain äänitulomalli) (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

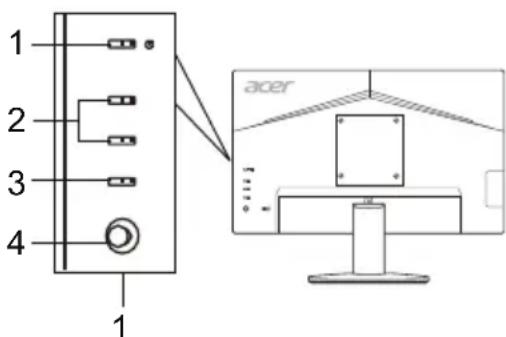

Ulkoiset ohjauslaitteet

NroKohtaKuvaus

1	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa.
2	Pikanäppäin 1, 2 painiketta	Painamalla pikanäppäintä voit käyttää käyttäjän määrittämää pikanäppäintoimintoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.

4

Navigointi-/OK-painike

Tällä painikkeella voit avata OSD-valikon, selata sitä ja korostaa haluamasi toiminnon. Vahvista valinta painamalla sitä uudelleen.

acer VGA HDMI HDMI AUDIO INVIGR INHD AUDIO INVIGR INHD

valinnainen

1 2 3 4 1 acer

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radiolikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistaa, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneeli	Ohjausjärjestelmä TFT Color LCD
	Koko 23,8"W (60 cm)
	Pikseliväli	0,2745 mm (V) x 0,2745 mm (P)
	Kirkkaus	250 cd/m2 (tyypillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 1 ms (VRB)
	Paneelityppi VA
	Video R, G, B Analoginen liitäntä
	H-taajuus 30-85 kHz
	V-taajuus 56-76 Hz
Näyttövärit 16,7 miljoonaa
Pistekellotaajuus 174,5 MHz
Enimmäistarkkuus		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Virrankulutus (200 nitiä)	Päällä 22 W
	Lepotila 0,5 W
	Pois 0,3 W
Tuloliitäntä		D-SubHDMI (vain HDMI-tulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standardi), 75 OHM, positiivinenHDMI (vain HDMI-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
Näyttöruudun enimmäiskoko		Vaakasuora: 527,04 mmPystysuora: 296,46 mm
Virtalähde		100-240 V, 50/60 Hz
Ympäristötekijät		Käyttölämpötila: 0-40 °CVarastointilämpötila: -20-+60 °CIlmankosteus: 20-80 %
Mitat		607 (L) x 409 (K) x 133 (S) mm
Paino (netto)		3,80 kg (netto)
Mekanismin tiedot		Kallistus: -5°-+15°Kierto: EIKorkeuden säätö: EINivelöinti: EIlrrotettava jalusta: Kyllä
Ulkoiset ohjauslaitteet	Vaihto/painikkeet	Virtapainike TuloPikanäppäin 1 Valikko/Navigointi/OKPikanäppäin 2
	Toiminnot	Kirkkaus MykistäKontrasti YlivaihdeSininen valo FreeSyncMustan vahvistus Virkist.taaj.numACM VRBSuperterävyys KieliVaakasijainti (vain analoginen tulomalli) AikakatkaisuPystysijainti (vain analoginen tulomalli) LäpikuultavuusTaajuus (vain analoginen tulomalli) Lukitse OSDTarkennus (vain analoginen tulomalli) TuloAutom. asetukset (vain analoginen tulomalli) Autom. lähdeGamma PikanäppäinmääritysVärin lämpöisyss LaajakuvaTilatsRGB-tila DDC/CIAharmaasävytila HDMI-mustan taso6-aksel. sävy Pika-aloitustilaNäyttötiedot6-aksel. satur. Nöllaa kaikki asetuks.Aänenvoim. Lopeta
Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.
