KB242YA - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm
Märke	Acer
Modell	KB242YA
Skärmstorlek	23,8 tum (60 cm)
Paneltyp	VA
Maximal upplösning	1920 x 1080 @ 75 Hz (HDMI och VGA)
Ljusstyrka	250 cd/m² (typisk)
Kontrast	100 000 000:1 max (ACM)
Svarstid	1 ms (VRB)
Betraktningsvinkel	178° horisontell / 178° vertikal (CR=10)
Visade färger	16,7 miljoner
Anslutningar	1 x VGA (D-Sub), 1 x HDMI (modell med HDMI-ingång)
Inbyggda högtalare	2 W x 2 (modell med ljudingång, tillval)
Strömförsörjning	100-240 V, 50/60 Hz
Strömförbrukning (på)	22 W (vid 200 nits)
Strömförbrukning (standby)	0,5 W
Strömförbrukning (avstängd)	0,3 W
Mått (med stativ)	607 x 409 x 133 mm
Vikt (netto)	3,80 kg
Lutning	-5° till +15°
Höjdjustering	Nej
Rotation	Nej
Avtagbart stativ	Ja
Huvudfunktioner	FreeSync, Blåljusreducering, ACM, Overdrive, Bildlägen
Rengöring	Mjuk trasa utan lösningsmedel, använd inte ammoniak eller alkohol
Säkerhet	Öppna inte höljet, koppla ur vid skada

Vanliga frågor - KB242YA ACER

Hur rengör jag skärmen på Acer KB242YA?

Stäng av och koppla ur monitorn. Använd en mjuk trasa lätt fuktad med en lösningsmedelsfri lösning. Spraya aldrig vätska direkt på skärmen och använd inte produkter som innehåller ammoniak eller alkohol.

Vilka kablar behövs för att ansluta monitorn till en dator?

Du kan använda en VGA-kabel (D-Sub) eller en HDMI-kabel (beroende på modell). Anslut lämplig ände till monitorn och datorn, anslut sedan strömkabeln.

Hur fäster man monitorns stativ?

Ta ut monitorn ur förpackningen, fäst foten på stativet, vrid sedan foten medurs för att låsa den. För vissa modeller, dra åt skruven med fliken eller ett mynt.

Vad gör jag om monitorn inte slås på?

Kontrollera att strömkabeln är korrekt ansluten både till monitorn och till ett eluttag. Se till att strömknappen är intryckt. Om indikatorn är orange är monitorn i standby; tryck på strömknappen för att väcka den.

Hur justerar jag bildinställningar som ljusstyrka och kontrast?

Tryck på Meny-knappen på monitorn för att öppna menyskärmen (OSD). Använd navigeringsknapparna för att välja alternativ som Ljusstyrka, Kontrast, etc. Tryck på Enter-knappen för att justera.

Stöder monitorn FreeSync-teknik?

Ja, Acer KB242YA stöder FreeSync, vilket synkroniserar uppdateringsfrekvensen med grafikkortet för att minska bildrivningar.

Vilken är den maximala upplösningen och uppdateringsfrekvensen?

Den maximala upplösningen är 1920 x 1080 (Full HD) med en uppdateringsfrekvens på 75 Hz både via HDMI och VGA.

Hur minskar jag ögontrötthet med denna monitor?

Använd funktionen för blåljusreducering i OSD-menyn. Du kan även aktivera flimmerfritt läge och justera ljusstyrkan till en bekväm nivå.

Kan jag använda monitorn med en spelkonsol?

Ja, om konsolen har en HDMI-utgång kan du ansluta den direkt. Upplösningen 1080p och uppdateringsfrekvensen 75 Hz passar bra för spel.

Vad gör jag vid fläckar eller döda pixlar?

Döda pixlar är sällsynta och kanske inte täcks av garantin enligt tillverkaren. Om fläcken beror på vätska, stäng av monitorn och rengör försiktigt med en lätt fuktad mikrofibertrasa. Tryck inte för hårt.

BRUKSANVISNING KB242YA ACER

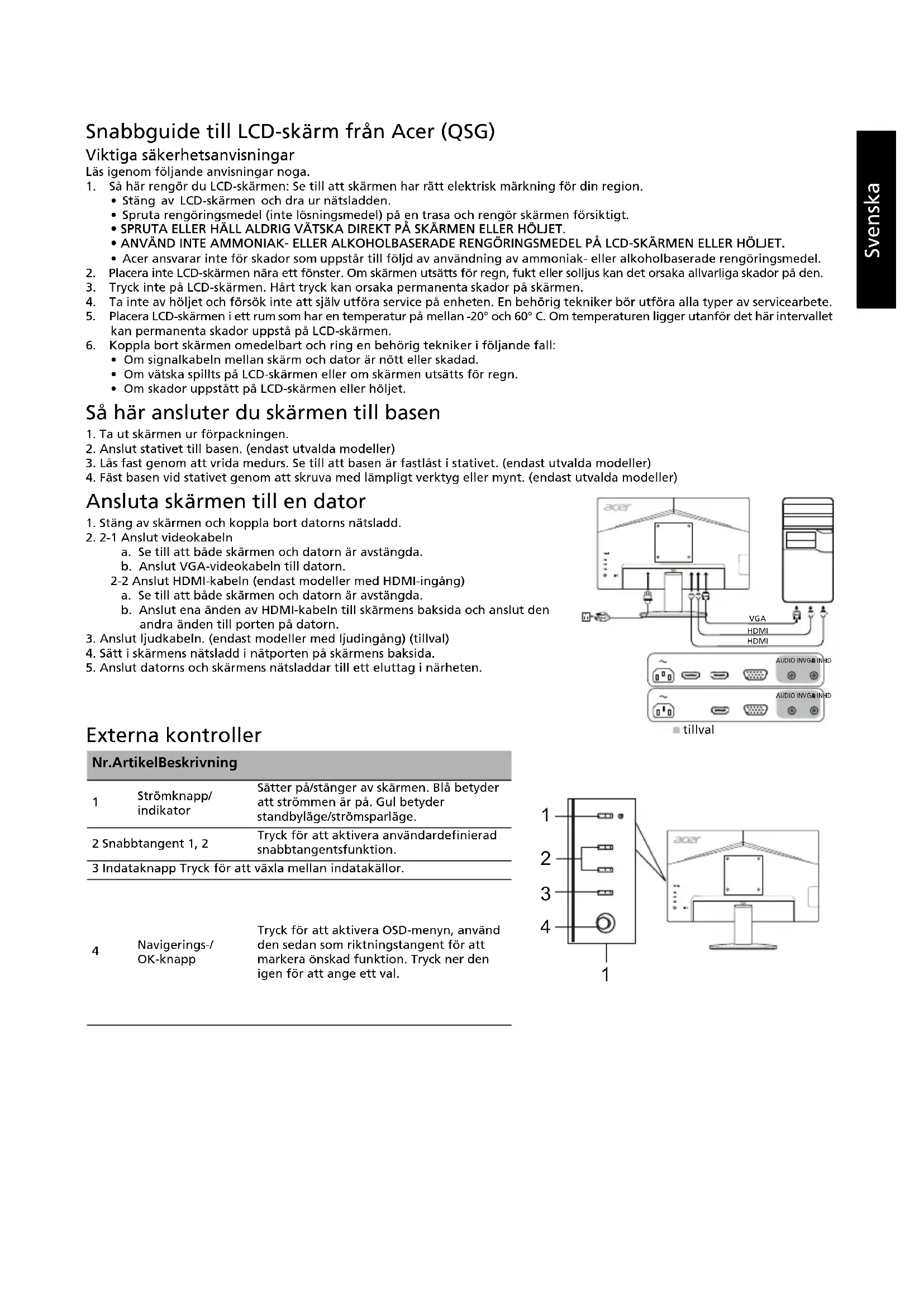

Snabbguide till LCD-skärm från Acer (QSG)

Viktiga säkerhetsanvisningar

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.

2. Stäng av LCD-skärmen och dra ur nätsladden.

3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET.
5. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.

6. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.

7. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.

8. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
9. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
10. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.

11. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:

12. Om signalkabeln mellan skärm och dator är nött eller skadad.

13. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
14. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

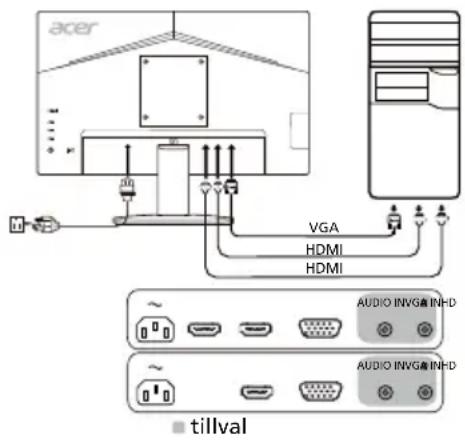

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda.

Anslut VGA-videokabeln till datorn.

2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda.
b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.

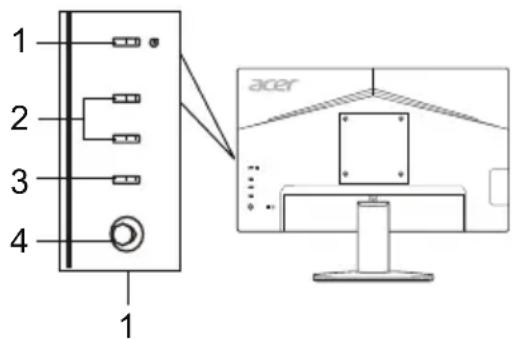

Externa kontroller

1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
2	Snabbtangent 1, 2	Tryck för att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck för att växla mellan indatakällor.

4

Navigerings-/OK-knapp

Tryck för att aktivera OSD-menyn, använd den sedan som riktningstangent för att markera önskad funktion. Tryck ner den igen för att ange ett val.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller placera om mottagarantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Hantering av uttjänt utrustning för privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFICATION

LCD-skärm	Teknik TFT LCD-färgskärm
	Storlek 23,8"W (60 cm)
	Pixelavstånd 0,2745 mm (H) × 0,2745 mm (V)
	Ljusstyrka	250 cd/m2(typiskt)
	Kontrast 100 000 000:1 Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 1 ms (VRB)
	Paneltyp VA
	Video R, G, B, analogt gränssnitt
	H-frekvens 30 - 85 kHz
	V-frekvens 56 - 76 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens 174,5 MHz
Högsta upplösning		HDMI: 1920 x 1080 vid 75 HzVGA: 1920 x 1080 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiförbrukning (vid 200 cd/m2)	På-läge	22 W
	Viloläge	0,5 W
	Av-läge	0,3 W
Ingångskontakt		D-SubHDMI (endast modeller med HDMI-ingång)
Videosignalsingång		Analog: 0,7 Vp-p (standard), 75 OHM, positivHDMI (endast modeller med HDMI-ingång) (tillval)
Högtalare		2 W × 2 (endast modeller med ljudingång) (tillval)
Största skärmstorlek		Horisontellt: 527,04 mmVertikalt: 296,46 mm
Strömkälla		100–240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40° CTemperatur vid förvaring: -20° till 60°CFuktighet vid drift: 20% till 80%
Mätt		607 (B) × 409 (H) × 133 (D) mm
Vikt (netto)		3,80 kg (netto)
Mekaniska specifikationer		Lutning: -5° till +15°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externa kontroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2	IndataMeny/Navigerings/OK
	Funktioner	LjusstyrkaKontrastBlått ljusFörstärk svartACMSuperskärpaH-position (endast modeller med analog ingång)V-position (endast modeller med analog ingång)Klocka (endast modeller med analog ingång)Fokus (endast modeller med analog ingång)Autokonfiguration (endast modeller med analog ingång)GammaFärgtemperaturLägensRGB-lägeGråskaleläge6-axlad färgton6-axlad färgmättnadVolym	Ljud avÖverväxelFreeSyncUppdateringsfrekvensnrVRBSpråkOSD-timeoutTransparensLäs OSD-menyIngångAutomatisk källaSnabbtangentstilldelningBredbildslägeDDC/CIHDMI SvartniväSnabbstartslägeSkärminformationÅterställ alla inställningarAvsluta
Specifikationerna varierar efter modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.
