KB242YA - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	KB242YA
Veľkosť obrazovky	23,8 palcov (60 cm)
Typ panelu	VA
Maximálne rozlíšenie	1920 x 1080 @ 75 Hz (HDMI a VGA)
Jas	250 cd/m² (typický)
Kontrast	100 000 000:1 max (ACM)
Reakčný čas	1 ms (VRB)
Pozorovací uhol	178° horizontálne / 178° vertikálne (CR=10)
Zobrazené farby	16,7 milióna
Konektivita	1 x VGA (D-Sub), 1 x HDMI (model so vstupom HDMI)
Integrované reproduktory	2 W x 2 (model so zvukovým vstupom, voliteľné)
Napájanie	100-240 V, 50/60 Hz
Spotreba elektrickej energie (zapnuté)	22 W (pri 200 nitoch)
Spotreba elektrickej energie (pohotovostný režim)	0,5 W
Spotreba elektrickej energie (vypnuté)	0,3 W
Rozmery (so stojanom)	607 x 409 x 133 mm
Hmotnosť (netto)	3,80 kg
Náklon	-5° až +15°
Výškové nastavenie	Nie
Rotácia	Nie
Odniteľný stojan	Áno
Hlavné funkcie	FreeSync, Redukcia modrého svetla, ACM, Overdrive, Režimy obrazu
Čistenie	Mäkká handrička bez rozpúšťadla, nepoužívať čpavok alebo alkohol
Bezpečnosť	Neotvárať kryt, odpojiť v prípade poškodenia

Často kladené otázky - KB242YA ACER

Ako čistiť obrazovku monitora Acer KB242YA?

Vypnite a odpojte monitor. Použite mäkkú handričku mierne navlhčenú roztokom bez rozpúšťadla. Nikdy nestriekajte kvapalinu priamo na obrazovku a nepoužívajte výrobky obsahujúce čpavok alebo alkohol.

Aké káble sú potrebné na pripojenie monitora k počítaču?

Môžete použiť kábel VGA (D-Sub) alebo HDMI (podľa modelu). Zapojte príslušný koniec do monitora a počítača, potom pripojte napájací kábel.

Ako upevniť stojan monitora?

Vyberte monitor z obalu, pripevnite nohu k stojanu, potom otočte nohou v smere hodinových ručičiek na zaistenie. Pri niektorých modeloch utiahnite skrutku pomocou jazýčka alebo mince.

Čo robiť, ak sa monitor nezapína?

Skontrolujte, či je napájací kábel správne zapojený do monitora aj do elektrickej zásuvky. Uistite sa, že je stlačené tlačidlo napájania. Ak je kontrolka oranžová, monitor je v pohotovostnom režime; stlačením tlačidla napájania ho prebudíte.

Ako nastaviť parametre zobrazenia ako jas a kontrast?

Stlačte tlačidlo Menu na monitore pre otvorenie ponuky na obrazovke (OSD). Použite navigačné tlačidlá na výber možností ako Jas, Kontrast atď. Stlačením tlačidla Enter upravte.

Podporuje monitor technológiu FreeSync?

Áno, monitor Acer KB242YA podporuje FreeSync, čo umožňuje synchronizáciu obnovovacej frekvencie s grafickou kartou na zníženie trhania obrazu.

Aké je maximálne rozlíšenie a obnovovacia frekvencia?

Maximálne rozlíšenie je 1920 x 1080 (Full HD) s obnovovacou frekvenciou 75 Hz ako cez HDMI, tak cez VGA.

Ako znížiť únavu očí pri tomto monitore?

Použite funkciu redukcie modrého svetla v ponuke OSD. Môžete tiež aktivovať režim bez blikania a nastaviť jas na pohodlnú úroveň.

Môžem použiť monitor s hernou konzolou?

Áno, ak má konzola HDMI výstup, môžete ho priamo pripojiť. Rozlíšenie 1080p a obnovovacia frekvencia 75 Hz sú vhodné pre hry.

Čo robiť v prípade škvŕn alebo mŕtveho pixelu?

Mŕtve pixely sú zriedkavé a podľa výrobcu nemusia byť pokryté zárukou. Ak je škvrna spôsobená kvapalinou, vypnite monitor a jemne ho vyčistite mierne navlhčenou mikrovláknovou handričkou. Netlačte príliš silno.

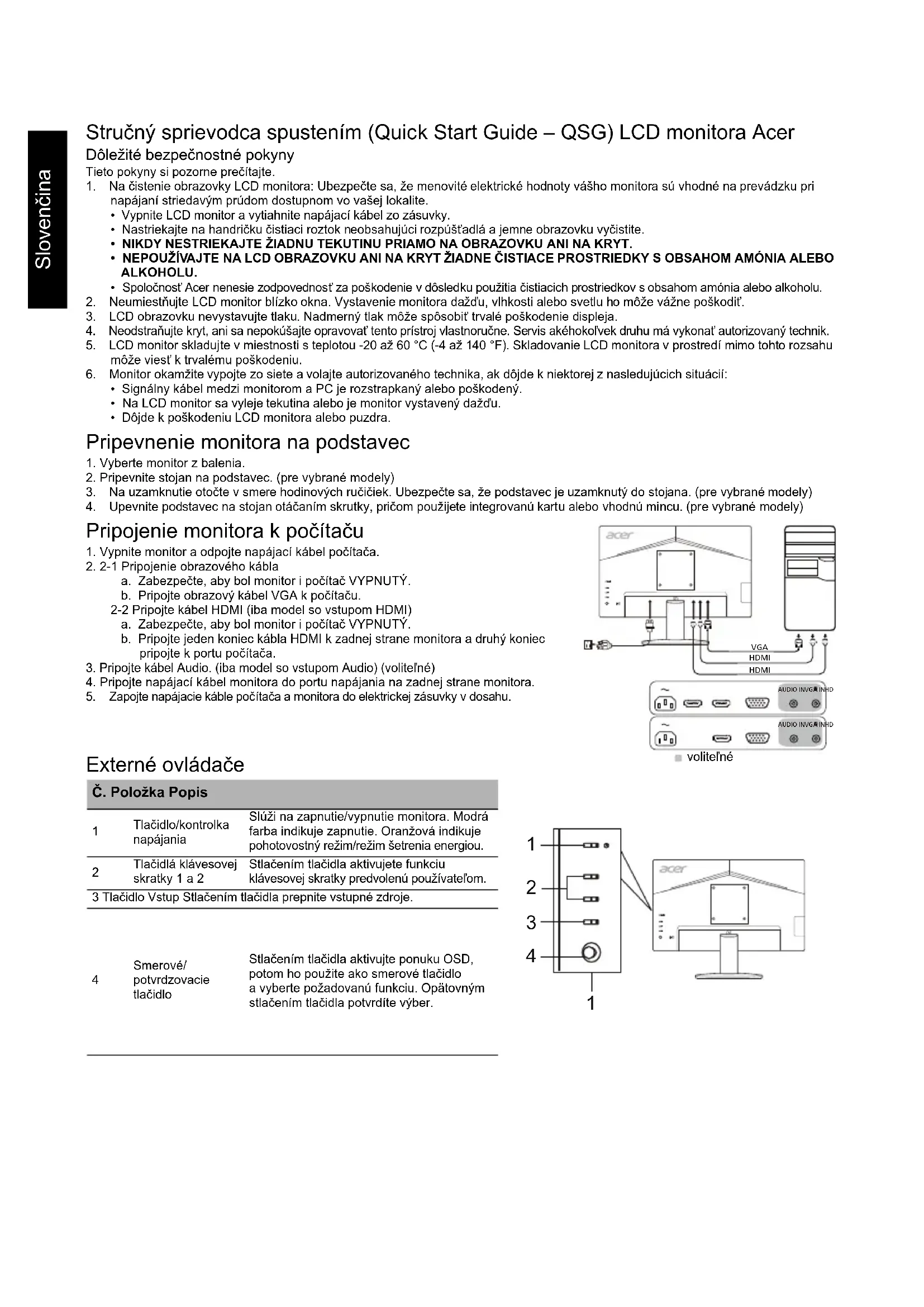

NÁVOD NA OBSLUHU KB242YA ACER

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým průdom dostupnom vo vašej lokalite.

2. Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky.

3. Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite.
   • NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT.

- NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU.

- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodit'.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobit trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokol'vek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viest k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:

- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.

- Na LCD monitor sa vyleje tekutina alebo je monitor vystavený daždu.

- Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

1. Pripojte kábel Audio. (iba model so vstupom Audio) (voliteľné)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie kable počítača a monitora do elektrickej zásuvky v dosahu.

Externé ovládače

Č. Položka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlačidla aktivujete funkciu klávesovej skratky predvolenú používatelom.
3	Tlačidlo Vstup Stlačením tlačidla prepnite vstupné zdroje.

Toto zariadenie bolo testované a zistilo sa, že spíňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovat’ vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovat’ škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

• Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu.
• Predížte vzdialenost' medzi zariadením a prijímačom.
• Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač.
• Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spíňa základné požiadavky a d’alšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napátí 2014/35/EÚ, smernicu RoHS 2011/65/EÚ a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o E M K.

K tomuto zariadeniu možno pripojit' iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atd') certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými perifémymi zariadeniami bude mat' pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mat' za následok zneplatnenie oprávnenia používateľa prevádzkovat' tento produkt, ktoré udeľuje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovat' škodlivé rušenie a (2) toto zariadenie musí zniest' akékol'vek prijaté rušenie, vrátane rušenia, ktoré môže spôsobit' nežiaducu prevádzku.

Upozornenie: Pre používatel'ov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovat spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovat prírodné zdroje a zabezpečit, aby bolo recyklované spôsobom, ktorý chrání l'udské zdravie a životné prostredie. Pre d'alšie informácie o tom, kde môžete odovzdat svoje nepotrebné zariadenie na recykláciu, sa obrát'te na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnost využiva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veľkosť 23,8"W (60 cm)
	Rozstup bodov 0,2745 mm (H) x 0,2745 mm (V)
	Jas	250 cd/m2 (charakteristický)
	Kontrast 100000000:1 Max (ACM)
	Pozorovací uhol 178" (H) - 78" (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Typ panela VA
	Video Analógové rozhranie R, G, B
	Horizontálna frekvencia 30 - 85 kHz
	Vertikálna frekvencia 56 - 76 Hz
Farby displeja 16,7 milióna
Max. obnovovacia frekvencia bodov 174,5 MHz
Maximálne rozlíšenie		HDMI: 1920 x 1080 pri 75 HzVGA: 1920 x 1080 pri 75 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Spotreba energie (pri 200 nitov)	Režim zapnutia 22 W
	Režim spánku 0,5 W
	Režim vypnutia 0,3 W
Vstupný konektor		D-SubHDMI (iba model so vstupom HDMI)
Vstupný signál videa		Analógový: 0,7 Vp-p (štandardne), 75 OHM, kladnýHDMI (iba model so vstupom HDMI) (voliteľné)
Reproduktory		2 W x 2 (iba model so vstupom Audio) (voliteľné)
Maximálna veľkosť obrazovky		Horizontálne: 527,04 mmVertikálne: 296,46 mm
Zdroj napájania		100 – 240 V, 50/60 Hz
Podmienky prostredia		Prevádzková teplota: 0 až 40 °CTeplota skladovania: -20 až 60 °CPrevádzková vlhkost: 20 % až 80 %
Rozmery		607 (š) x 409 (v) x 133 (h) mm
Hmotnosť (netto)		3,80 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +15°Otáčanie: NieNastavenie výšky: NieVyklápanie: NieOdpojileľný stojan: Áno
Vonkajšie ovládače	Prepínac/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skratky 1 Tlačidlo klávesovej skratky 2
	Funkcie	Jas Kontrast Modré svetlo Zvýraznenie čiernej ACM Zvýšená ostrost’ Horizontálna poloha (iba pre model s analógovým vstupom) Vertikálna poloha (iba pre model s analógovým vstupom) Hodiny (iba pre model s analógovým vstupom) Ohnisko (iba pre model s analógovým vstupom) Automatická konfigurácia (iba pre model s analógovým vstupom) Gama Teplota farieb Režimy Režim sRGB Režim odtieňov sivej 6-osový odlieň 6-osová sýtost’ Hlasitost’
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.
