KB242YA - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD monitors
Zīmols	Acer
Modelis	KB242YA
Ekrāna izmērs	23,8 collas (60 cm)
Panela tips	VA
Maksimālā izšķirtspēja	1920 x 1080 @ 75 Hz (HDMI un VGA)
Spilgtums	250 cd/m² (tipiski)
Kontrasts	100 000 000:1 maks (ACM)
Reaģēšanas laiks	1 ms (VRB)
Skata leņķis	178° horizontāli / 178° vertikāli (CR=10)
Attēlotās krāsas	16,7 miljoni
Savienojamība	1 x VGA (D-Sub), 1 x HDMI (modelis ar HDMI ieeju)
Iebūvētie skaļruņi	2 W x 2 (modelis ar audio ieeju, pēc izvēles)
Barošana	100-240 V, 50/60 Hz
Enerģijas patēriņš (darbībā)	22 W (pie 200 nitu)
Enerģijas patēriņš (gaidīšanas režīmā)	0,5 W
Enerģijas patēriņš (izslēgtā stāvoklī)	0,3 W
Izmēri (ar statīvu)	607 x 409 x 133 mm
Svars (neto)	3,80 kg
Slīpums	-5° līdz +15°
Augstuma regulēšana	Nē
Rotācija	Nē
Noņemams statīvs	Jā
Galvenās funkcijas	FreeSync, Zilās gaismas samazināšana, ACM, Overdrive, Attēla režīmi
Tīrīšana	Mīksta drāna bez šķīdinātājiem, neizmantojiet amonjaku vai spirtu
Drošība	Neatveriet korpusu, atvienojiet strāvu bojājuma gadījumā

Bieži uzdotie jautājumi - KB242YA ACER

Kā tīrīt Acer KB242YA monitora ekrānu?

Izslēdziet un atvienojiet monitoru. Izmantojiet mīkstu drānu, kas viegli samitrināta ar šķīdinātāju nesaturošu šķīdumu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna un neizmantojiet produktus, kas satur amonjaku vai spirtu.

Kādi kabeļi ir nepieciešami monitora savienošanai ar datoru?

Jūs varat izmantot VGA (D-Sub) kabeli vai HDMI kabeli (atkarībā no modeļa). Pievienojiet atbilstošo galu monitoram un datoram, pēc tam pievienojiet barošanas kabeli.

Kā piestiprināt monitora statīvu?

Izņemiet monitoru no iepakojuma, piestipriniet kāju pie statīva, pēc tam pagrieziet kāju pulksteņrādītāja virzienā, lai to nofiksētu. Dažiem modeļiem pievelciet skrūvi, izmantojot cilpiņu vai monētu.

Ko darīt, ja monitors neieslēdzas?

Pārbaudiet, vai barošanas kabelis ir pareizi pievienots gan monitoram, gan elektriskajai kontaktligzdai. Pārliecinieties, vai barošanas poga ir nospiesta. Ja indikators ir oranžs, monitors atrodas gaidīšanas režīmā; nospiediet barošanas pogu, lai to izslēgtu no gaidīšanas režīma.

Kā regulēt displeja iestatījumus, piemēram, spilgtumu un kontrastu?

Nospiediet monitora pogu Izvēlne, lai atvērtu izvēlnes ekrānu (OSD). Izmantojiet navigācijas pogas, lai atlasītu opcijas, piemēram, Spilgtums, Kontrasts utt. Nospiediet pogu Ievadīt, lai pielāgotu.

Vai monitors atbalsta FreeSync tehnoloģiju?

Jā, Acer KB242YA monitors atbalsta FreeSync, kas ļauj sinhronizēt atsvaidzes intensitāti ar grafikas karti, lai samazinātu ekrāna plīsumus.

Kāda ir maksimālā izšķirtspēja un atsvaidzes intensitāte?

Maksimālā izšķirtspēja ir 1920 x 1080 (Full HD) ar atsvaidzes intensitāti 75 Hz gan HDMI, gan VGA režīmā.

Kā samazināt acu nogurumu ar šo monitoru?

Izmantojiet zilās gaismas samazināšanas funkciju OSD izvēlnē. Varat arī aktivizēt bezmirgošanas režīmu un iestatīt spilgtumu ērtā līmenī.

Vai es varu izmantot monitoru ar spēļu konsoli?

Jā, ja konsolē ir HDMI izeja, varat to pievienot tieši. 1080p izšķirtspēja un 75 Hz atsvaidzes intensitāte ir labi piemērota spēlēm.

Ko darīt traipa vai mirušā pikseļa gadījumā?

Mirušie pikseļi ir reti un, atkarībā no ražotāja, var netikt segti ar garantiju. Ja traips ir šķidruma izraisīts, izslēdziet monitoru un uzmanīgi notīriet ar viegli mitru mikrošķiedras drānu. Nespiediet pārāk stipri.

LIETOŠANAS INSTRUKCIJA KB242YA ACER

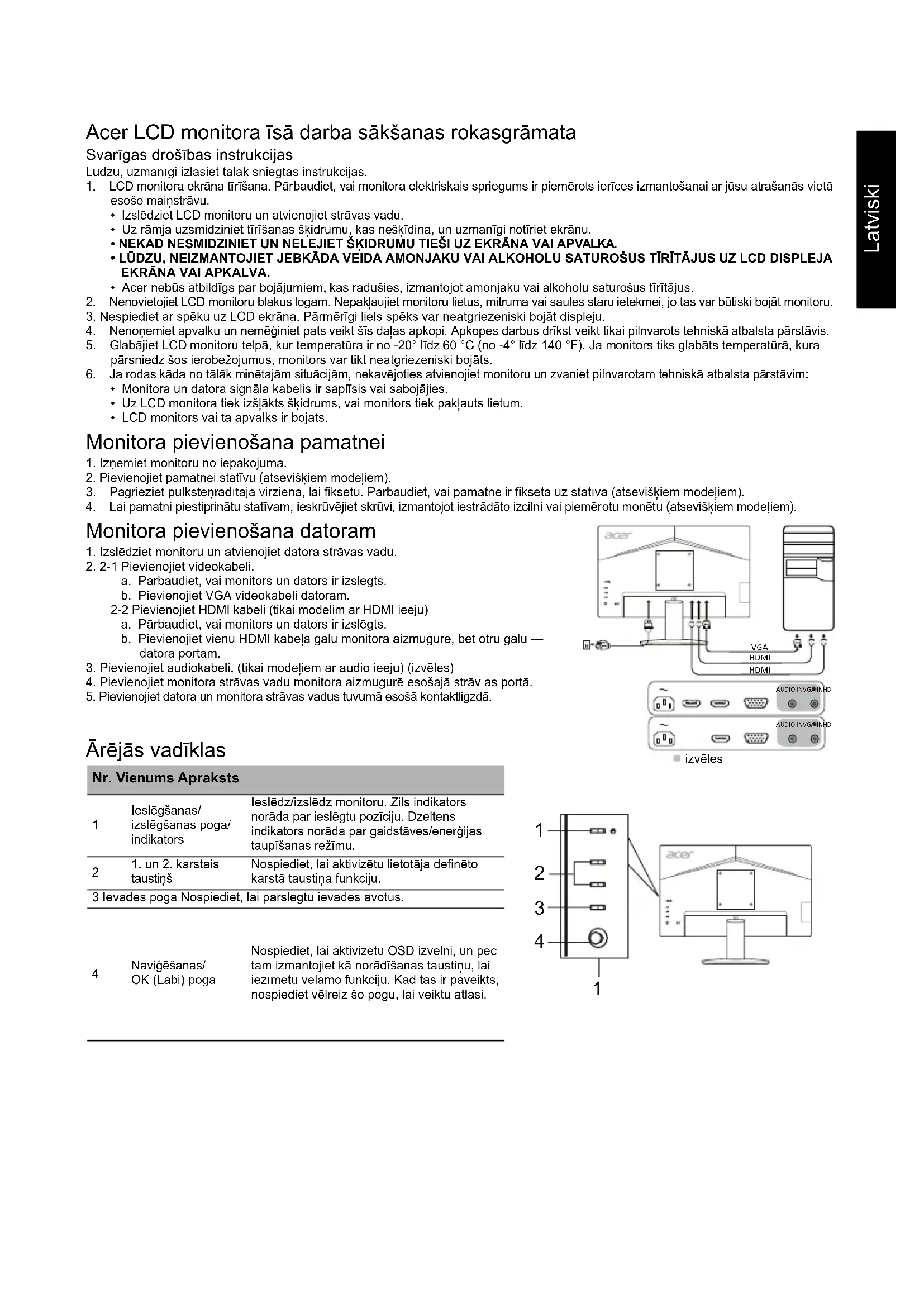

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo mainstrāvu.

2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.

3. Uz rāmja uzsmidziniet tīrīšanas škidrumu, kas neškīdina, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠKIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA.
   • LÜDZU, NEIZMANTOJIET JEBKÄDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TİRİTÄJUS UZ LCD DISPLEJA EKRÄNA VAI APKALVA.

5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.

6. Nenovietojiet LCD monitoru blakus logam. Nepaklaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var bütiski bojät monitoru.

7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.

8. Nenonemiet apvalku un nemeginiet pats veikt šis dajas apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniskā atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60 °C (no -4° līdz 140 °F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:

- Monitora un datora signāla kabelis ir saplīsis vai sabojājies.

• Uz LCD monitora tiek izšlakts škidrums, vai monitors tiek paklauts lietum.
• LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Iznemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atseviškiem modeliem).
3. Pagrieziet pulkstenrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atseviškiem modeliem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atseviškiem modeliem).

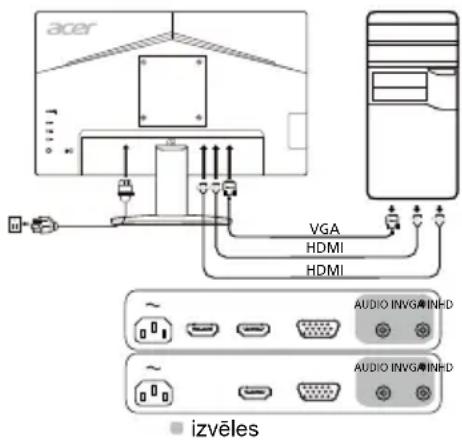

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet videokabeli.

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet VGA videokabeli datoram.

2-2 Pievienojiet HDMI kabeli (tikai modelim ar HDMI ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts.
b. Pievienojiet vienu HDMI kabela galu monitora aizmugurē, bet otru galu — datora portam.

1. Pievienojiet audiokabeli. (tikai modeliem ar audio ieeju) (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāv as portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.

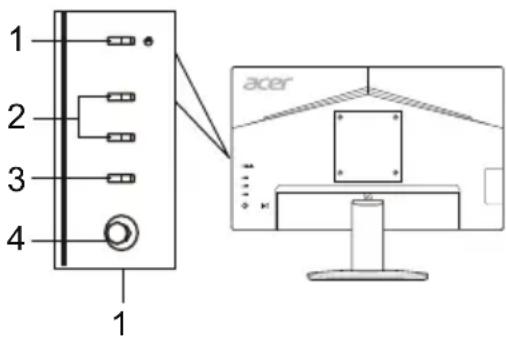

Ārējās vadīklas

Nr. Vienums Apraksts
1	leslēgšanas/izslēgšanas poga/indikators	leslēdz/izslēdz monitoru. Zils indikators norāda par ieslēgtu pozīciju. Dzeltens indikators norāda par gaidstāves/enerģijas taupīšanas režīmu.
2	1. un 2. karstais taustiņš	Nospiediet, lai aktivizētu lietotāja definēto karstā taustiņa funkciju.
3	levades poga Nospiediet, lai pārslēgtu ievades avotus.
4	Navigēšanas/OK (Labi) poga	Nospiediet, lai aktivizētu OSD izvēlni, un pēctam izmantojiet kā norādīšanas taustiņu, lai iezīmētu vēlamo funkciju. Kad tas ir paveikts, nospiediet vēlreiz šo pogu, lai veiktu atlasi.

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. dalai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstāklos. Šī ierīce ğenerē, izmanto un izstaro radiofrekvences energiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztvērējantenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā kēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemspreguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošanu energotaupīgos produktos.

Paziņojums

Lai novērstu bojājumu monitoram, neceliet to aiz pamatnes.

Paziņojums Aizsargāti kabeli

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabelus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums Perifērās ierīces

Šim aprīkojumam drīkst pievienot tikai tādas perifērās ierīces (ieejas/izejas ierīces, terminālus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērās ierīces var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atlāvis, var anulēt Federālas sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. dalai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums Lietotājiem Kanādā

Šī B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

Nolietotā aprīkojuma utilizēšana, kas attiecas uz privātām mājsaimniecībām Eiropas Savienībā

Šis simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Jūsu pienākums ir utilizēt nolietoto aprīkojumu, nododot to speciālās savākšanas vietās, kur notiek elektriskā un elektroniskā aprīkojuma otrreizēja pārstrāde. Atsevišķa nolietotā aprīkojuma savākšana un otrreizēja utilizēšana palīdz taupīt dabas resursus un nodrošina tādu pārstrādi, kas pasargā cilvēku veselību un vidi. Lai iegūtu papildinformāciju par vietām, kur var nodot nolietoto aprīkojumu otrreizējai pārstrādei, lūdzu, sazinieties ar savu pašvaldību, mājsaimniecības aprīkojumu utilizēšanas dienestu vai veikalu, kur iegādājāties produktu.

SPECIFIKĀCIJA

LCD panelis	Vadoša sistlēma TFT krāsu LCD
	Lielums 23,8"W (60 cm)
	Pikseļi 0,2745 x 0,2745 mm (augstums x platums)
	Spilgtums	250 cd/m ^2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata leņķis 178° (H) 178° (V) (CR=10)
	Reagēšanas laiks 1 ms (VRB)
	Paneļa tips VA
	Video R, G, B analogais interfeiss
	H-frekvence	30-85 kHz
	V-frekvence	56-76 Hz
Displeja krāsas 16,7 milj.
Punktu pulkstenis		174,5 MHz
Maksimālā izšķirtspēja		HDMI: 1920 x 1080 pie 75 HzVGA: 1920 x 1080 pie 75 Hz
Plug & Play VESA DDCCI/DDC2B
Enerģijas patēriņš (200 niti)	leslēgtā režīmā 22 W
	Miega režīmā 0,5 W
	Izslēgtā režīmā 0,3 W
Ieejas savienotājs		D-SubHDMI (tikai modeliem ar HDMI ieeju)
Ieejas videosignāls		Analogais: 0,7 Vp-p (standarts), 75 OHM, pozitīvsHDMI (tikai modeliem ar HDMI ieeju) (izvēles)
Skaļruņi 2 W x 2 (tikai modeliem ar audio ieeju) (izvēles)
Maksimālais ekrāna lielums		Horizontāli: 527,04 mmVertikāli: 296,46 mm
Enerģijas avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūra: 0-40 °CGlabāšanas temperatūra: -20-60 °CDarbības mitrums: 20-80%
Izmēri		607 x 409 x 133 mm (platums x augstums x dzījums)
Svars (N. W.)		3,80 kg (neto)
Mehānisma specifikācijas		Sasvēršana: -5°-+15°Pagriešana: NavAugstuma regulēšana: NavSasvēršana: NavAtvienojama pamatne: Ir
Ārējās vadīklas	Slēdži/pogas	leslēgšanas poga Ieeja1. karstais taustiņš Izvēlne/Navigēšanas/OK2. karstais taustiņš
	Funkcijas	Spilgtums KlusumsKontrasts PaātrinājumsZils indikators FreeSyncMeInā uzlabošana Atsvaidziniet rādītāja numuru ACM ValodaIzcils asums H. Position (tikai modeliem ar analogo ieeju) Ekrāna izvēlnes taimautsV. Position (tikai modeliem ar analogo ieeju) CaurspīdīgumsPulkstenis (tikai modeliem ar analogo ieeju) OSD blokēšana Fokuss (tikai modeliem ar analogo ieeju) Automātiskā konfigurēšana (tikai modeliem ar analogo ieeju) Gamma Karstā taustiņa uzdevums Režīmi DDC/ICsRGB režīms HDMI melnā līmenis Pelēktoņu režīms Ātrā sākuma režīms6 asu nokrāsa Displeja informācija6 asu piesātinājums Atiestafīt visus iestatījumus Skaļums Iziet
Specifikācijas atšķiras atkarībā no modela un / vai modela.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē.
