ประเภทสินค้า	จอภาพ LCD
ยี่ห้อ	Acer
รุ่น	KB242YA
ขนาดหน้าจอ	23.8 นิ้ว (60 ซม.)
ประเภทแผง	VA
ความละเอียดสูงสุด	1920 x 1080 @ 75 Hz (HDMI และ VGA)
ความสว่าง	250 cd/m² (ทั่วไป)
อัตราส่วนความคมชัด	100,000,000:1 สูงสุด (ACM)
เวลาตอบสนอง	1 ms (VRB)
มุมมอง	178° แนวนอน / 178° แนวตั้ง (CR=10)
สีที่แสดง	16.7 ล้านสี
การเชื่อมต่อ	1 x VGA (D-Sub), 1 x HDMI (รุ่นที่มีพอร์ต HDMI)
ลำโพงในตัว	2 W x 2 (รุ่นที่มีช่องเสียบเสียง, เป็นตัวเลือก)
แหล่งจ่ายไฟ	100-240 V, 50/60 Hz
การใช้พลังงาน (ขณะทำงาน)	22 W (ที่ 200 nits)
การใช้พลังงาน (ขณะสแตนด์บาย)	0.5 W
การใช้พลังงาน (ขณะปิด)	0.3 W
ขนาด (รวมฐาน)	607 x 409 x 133 มม.
น้ำหนัก (สุทธิ)	3.80 กก.
การเอียง	-5° ถึง +15°
การปรับความสูง	ไม่มี
การหมุน	ไม่มี
ถอดฐานได้	ใช่
ฟังก์ชันหลัก	FreeSync, ลดแสงสีฟ้า, ACM, Overdrive, โหมดภาพ
การทำความสะอาด	ผ้าแห้งนุ่มไม่ใช้ตัวทำละลาย, ห้ามใช้แอมโมเนียหรือแอลกอฮอล์
ความปลอดภัย	ห้ามเปิดเคส, ถอดปลั๊กหากเกิดความเสียหาย

คำถามที่พบบ่อย - KB242YA ACER

จะทำความสะอาดหน้าจอของจอภาพ Acer KB242YA อย่างไร?

ปิดและถอดปลั๊กจอภาพ ใช้ผ้าแห้งนุ่มชุบน้ำหมาดๆ ด้วยน้ำยาที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวลงบนหน้าจอโดยตรง และห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

ต้องใช้สายใดบ้างในการเชื่อมต่อจอภาพกับคอมพิวเตอร์?

คุณสามารถใช้สาย VGA (D-Sub) หรือสาย HDMI (ขึ้นอยู่กับรุ่น) เสียบปลายด้านที่เหมาะสมกับจอภาพและคอมพิวเตอร์ จากนั้นเสียบสายไฟ

จะติดตั้งฐานจอภาพอย่างไร?

นำจอภาพออกจากบรรจุภัณฑ์ ติดตั้งขากับฐาน จากนั้นหมุนขาตามเข็มนาฬิกาเพื่อล็อค สำหรับบางรุ่น ให้ขันสกรูโดยใช้แถบหรือเหรียญ

จะทำอย่างไรถ้าจอภาพไม่เปิด?

ตรวจสอบว่าสายไฟเสียบเข้ากับจอภาพและเต้าเสียบอย่างถูกต้อง ตรวจสอบว่ากดปุ่มเปิด/ปิดแล้ว หากไฟแสดงเป็นสีส้ม แสดงว่าจอภาพอยู่ในโหมดสแตนด์บาย ให้กดปุ่มเปิด/ปิดเพื่อออกจากโหมดสแตนด์บาย

จะปรับการตั้งค่าการแสดงผลเช่นความสว่างและความคมชัดอย่างไร?

กดปุ่ม Menu บนจอภาพเพื่อเปิดหน้าจอเมนู (OSD) ใช้ปุ่มนำทางเพื่อเลือกตัวเลือก เช่น ความสว่าง ความคมชัด ฯลฯ กดปุ่ม Enter เพื่อปรับ

จอภาพรองรับเทคโนโลยี FreeSync หรือไม่?

ใช่ จอภาพ Acer KB242YA รองรับ FreeSync ซึ่งช่วยให้ซิงค์อัตราการรีเฟรชกับการ์ดจอเพื่อลดภาพฉีกขาด

ความละเอียดสูงสุดและอัตราการรีเฟรชคือเท่าไร?

ความละเอียดสูงสุดคือ 1920 x 1080 (Full HD) พร้อมอัตราการรีเฟรช 75 Hz ทั้งผ่าน HDMI และ VGA

จะลดอาการเมื่อยล้าดวงตาด้วยจอภาพนี้ได้อย่างไร?

ใช้ฟังก์ชัน ลดแสงสีฟ้า ในเมนู OSD คุณยังสามารถเปิดโหมดไร้การกะพริบและปรับความสว่างให้เหมาะสม

ฉันสามารถใช้จอภาพกับเครื่องเล่นเกมได้หรือไม่?

ได้ ถ้าเครื่องเล่นเกมมีพอร์ต HDMI คุณสามารถเชื่อมต่อโดยตรง ความละเอียด 1080p และอัตราการรีเฟรช 75 Hz เหมาะกับเกม

จะทำอย่างไรหากมีรอยเปื้อนหรือพิกเซลเสีย?

พิกเซลเสียเกิดขึ้นได้ยากและอาจไม่ครอบคลุมตามการรับประกันของผู้ผลิต หากรอยเปื้อนเกิดจากของเหลว ให้ปิดจอภาพและทำความสะอาดอย่างเบามือด้วยผ้าไมโครไฟเบอร์ชุบน้ำหมาดๆ อย่ากดแรงเกินไป

คู่มือผู้ใช้ KB242YA ACER

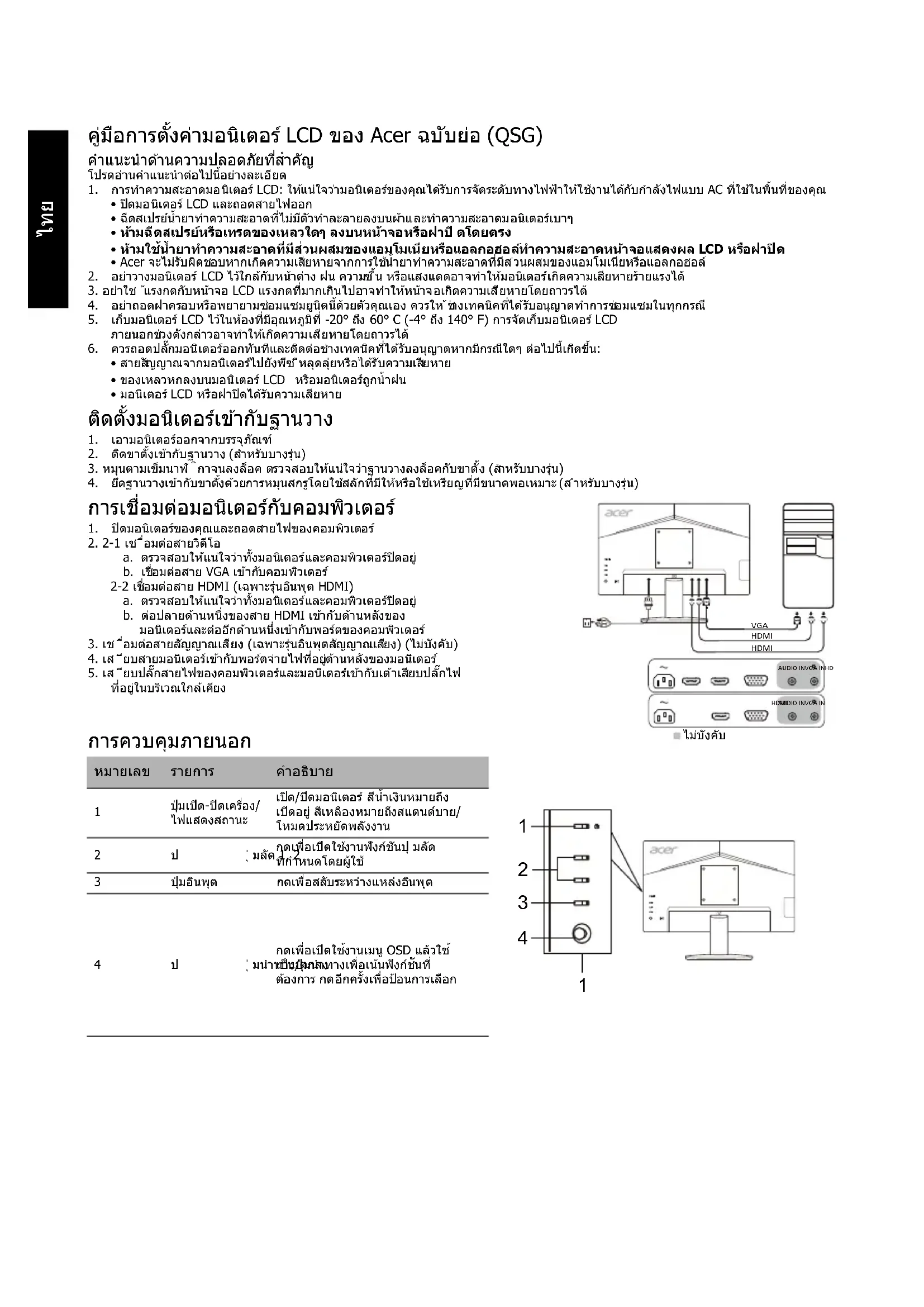

คู่มือการตั้งค่ามอนิเตอร์ LCD ของ Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดมอนิเตอร์ LCD: ให้แน่ใจว่ามอนิเตอร์ของคุณได้รับการจัดระดับทางไฟฟ้าให้ใช้งานได้กับกำลังไฟแบบ AC ที่ใช้ในพื้นที่ของคุณ
2. ปิดมอนิเตอร์ LCD และถอดสายไฟออก
3. ฉีดสเปรย์น้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าและทำความสะอาดมอนิเตอร์เบาๆ
4. ห้ามฉีดสเปรย์หรือเทของเหลวใดๆ ลงบนหน้าจอหรือฝาปิดโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอแสดงผล LCD หรือฝาปิด
6. Acer จะไม่รับผิดชอบหากเกิดความเสียหายจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

2. อย่าวางมอนิเตอร์ LCD ไว้ใกล้กับหน้าต่าง ฝน ความชื้น หรือแสงแดดอาจทำให้มอนิเตอร์เกิดความเสียหายร้ายแรงได้ 3. อย่าใช้แรงกดบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเกิดความเสียหายโดยถาวรได้ 4. อย่าถอดฝาครอบหรือพยายามซ่อมแซมยูนิตนี้ด้วยตัวคุณเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตทำการซ่อมแซมในทุกกรณี 5. เก็บมอนิเตอร์ LCD ไว้ในห้องที่มีอุณหภูมิที่ -20° ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร์ LCD ภายนอกช่วงดังกล่าวอาจทำให้เกิดความเสียหายโดยถาวรได้ 6. ควรถอดปลั๊กมอนิเตอร์ออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากมีกรณีใดๆ ต่อไปนี้เกิดขึ้น:

• สายสัญญาณจากมอนิเตอร์ไปยังพีซีหลุดลุ่ยหรือได้รับความเสียหาย
• ของเหลวหกลงบนมอนิเตอร์ LCD หรือมอนิเตอร์ถูกน้ำฝน
• มอนิเตอร์ LCD หรือฝาปิดได้รับความเสียหาย

ติดตั้งมอนิเตอร์เข้ากับฐานวาง

1. นำมอนิเตอร์ออกจากบรรจุภัณฑ์
2. ติดขาตั้งเข้ากับฐานวาง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนลงล็อก ตรวจสอบให้แน่ใจว่าฐานวางลงล็อกกับขาตั้ง (สำหรับบางรุ่น)
4. ยึดฐานวางเข้ากับขาตั้งด้วยการหมุนสกรูโดยใช้ไขควงที่มีให้หรือใช้เหรียญที่มีขนาดพอเหมาะ (สำหรับบางรุ่น)

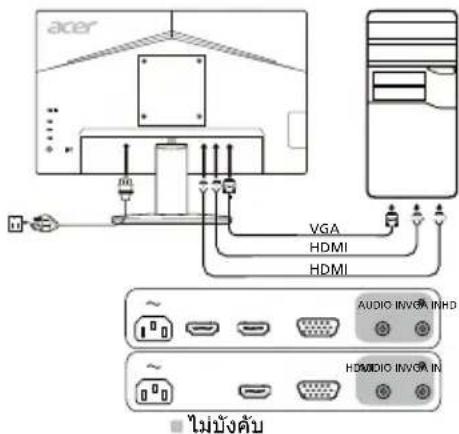

การเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์

1. ปิดมอนิเตอร์ของคุณและถอดสายไฟของคอมพิวเตอร์ 2.1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2.2 เชื่อมต่อสาย HDMI (เฉพาะรุ่นอินพุต HDMI)

a. ตรวจสอบให้แน่ใจว่าทั้งมอนิเตอร์และคอมพิวเตอร์ปิดอยู่ b. ต่อปลายด้านหนึ่งของสาย HDMI เข้ากับด้านหลังของมอนิเตอร์ และต่ออีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

3. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นอินพุตสัญญาณเสียง) (ไม่บังคับ) 4. เสียบสายมอนิเตอร์เข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของมอนิเตอร์ 5. เสียบปลั๊กสายไฟของคอมพิวเตอร์และมอนิเตอร์เข้ากับเต้าเสียบปลั๊กไฟที่อยู่ในบริเวณใกล้เคียง

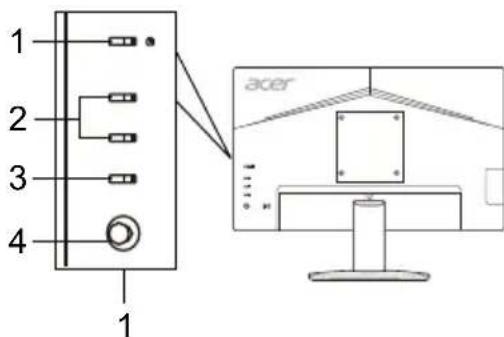

การควบคุมภายนอก

หมายเลข	รายการ	คําอธิบาย
1	ปุ่มเปิด-ปิดเครื่อง/ไฟแสดงสถานะ	เปิด/ปิดมอบนิเตอร์ สิน้ําเงินหมายถึงเปิดอยู่ สิเหลืองหมายถึงสแดนต์บาย/โหมดประหยัดพลังงาน
2	ป	กลดเพื่อเปิดใช้งานฟังก์ชันป์ หลัดที่กําหนดโดยผู้ใช้
3	ปุ่มอินพุด	กลดเพื่อสลับระหว่างแหล่งอินพุด
4	ป	กลดเพื่อเปิดใช้งานเมนู OSD แล้วใช้มน่าเซียรฝึกทางเพื่อเน้นฟังก์ชันที่ต้องการ กตอีกครั้งเพื่อป้อนการเลือก

ข้อบังคับและประกาศความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัล Class B ตาม Part 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมจากสัญญาณรบกวนที่เป็นอันตรายในการติดตั้งภายในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นความถี่วิทยุ และหากไม่ติดตั้งและใช้งานตามคำแนะนำอาจทำให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการสื่อสารด้วยคลื่นวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าสัญญาณรบกวนจะไม่เกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณ์ทำให้เกิดสัญญาณรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ก็ควรพยายามแก้ไขปัญหาการรบกวนโดยดำเนินการตามมาตรการต่อไปนี้อย่างน้อยหนึ่งข้อ:

• ปรับทิศทางหรือเปลี่ยนที่ตั้งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และตัวรับสัญญาณ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าอื่นนอกจากตัวรับสัญญาณที่เชื่อมต่อไว้
• ปรึกษากับตัวแทนจำหน่ายหรือช่างเทคนิคผู้เชี่ยวชาญด้านวิทยุ/โทรทัศน์เพื่อขอความช่วยเหลือ

คำแถลงเกี่ยวกับความสอดคล้องของ CE

Acer Inc. ขอประกาศในที่นี้ว่าจอภาพ LCD นั้นปฏิบัติตามข้อกำหนดสำคัญและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยคำนึงถึงการกำหนดกรอบสำหรับการตั้งข้อกำหนดการออกแบบเพื่อสิ่งแวดล้อมสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อสังเกต:

เพื่อป้องกันความเสียหายที่อาจเกิดกับจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อสังเกต: สายหุ้มฉนวน

การเชื่อมต่อไปยังอุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดต้องทำโดยใช้สายหุ้มฉนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC

ข้อสังเกต: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อจำกัด Class B เท่านั้น ที่สามารถเชื่อมต่อเข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจส่งผลให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้รับการอนุมัติโดยชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะได้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตาม Part 15 ของกฎ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้อาจไม่ก่อให้เกิดสัญญาณรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนทั้งหมดที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจก่อให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อสังเกต: ผู้ใช้ในประเทศแคนาดา

อุปกรณ์ดิจิตอล Class B เป็นไปตาม Canadian ICES-003

การกำจัดขยะจากอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนตัวภายในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรถูกกำจัดรวมกับขยะในครัวเรือนอื่นๆ ของคุณ โดยคุณมีหน้าที่นำอุปกรณ์ไปส่งที่จุดรวบรวมขยะที่กำหนดไว้สำหรับการรีไซเคิลขยะจากอุปกรณ์อิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้าโดยเฉพาะ การแยกและรีไซเคิลขยะจากอุปกรณ์อย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจได้ว่าขยะจะถูกรีไซเคิลด้วยวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำขยะจากอุปกรณ์ไปรีไซเคิล โปรดติดต่อสำนักงานเขต (ที่ว่าการอำเภอ) ในท้องถิ่น เทศบาลที่จัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

จํา LCD	ระบบขับเคลื่อน TFT Color LCD
	ขนาด 23.8"W (60 ชม.)
	ระยะห่างระหว่างพิกเชล	0.2745 มม. (แนวทาง) x 0.2745 มม. (แนวตั้ง)
	ความสว่าง 250 cd/m	2 (หัวไป)
	ความเปรียบต่าง	สูงสุด 100000000:1 (ACM)
	มุมที่รับชมได้	178° (แนวทาง) 178° (แนวตั้ง) (CR=10)
	เวลาตอบสนอง 1 ms (VRB)
	ชนิดของจํา	VA
	วิต่โอ	อะนาล็อกอินเตอร์เพช R, G, B
	H-Frequency	30 - 85 kHz
	V-Frequency 56 - 76 Hz
สีของจํา		16.7 ล้านสี
Dot Clock 174.5 MHz
ความละเอียดสูงสด		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
การใช้พลังงาน (ที่ 200 nits)	โหมดเป็ด 22W
	โหมดสีป	0.5W
	โหมดปิด	0.3W
ชั่วต่ออินพุต		D-Subสัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI)
สัญญาณวิลีโออินพุต		อะนาล็อก: 0.7 Vp-p (มาตรฐาน), 75 OHM, บวกสัญญาณ HDMI (เฉพาะรุ่นอินพุต HDMI) (ไม่บังคับ)
ลําโพง		2W x 2 (เฉพาะรุ่นอินพุตสัญญาณเสียง) (ไม่บังคับ)
ขนาดหน้าจอสูงสุด		แนวทาง: 527.04 มม.แนวตั้ง: 296.46 มม.
แหล่งจ่ายพลังงาน		100-240V, 50/60 Hz
ข้อควรด่านึงด่านสิ่งแวดล้อม		อุณหภูมิในการทํางาน: 0° ถึง 40°Cอุณหภูมิในการจัดเก็บ: -20° ถึง 60°Cความขึ้นในการทํางาน: 20% ถึง 80%
ขนาด		607 (กว้าง) x 409 (สูง) x 133 (ลึก) มม.
น้ําหนัก (N. W.)		3.80 กก. (สุทธิ)
ข้อมูลจําเพาะของกลไก		กันเษย: -5° ถึง +15°การหมุน: ไม่มีการปรับความสูง: ไม่มีการปรับตั้ง/นอน: ไม่มิชาตั้งแบบกดออกได้: มี
การควบคุมภายนอก	สวิตช์/ปุ่ม	ปุ่มเป็ด/ปิดเครืองปุ่มลัด 1ปุ่มลัด 2
	ฟังก์ขั้นการทํางาน	ความสว่างความเปรียบต่างไฟลี่นําเงินการเพิ่มลี่ตําACMความคมชัดพิเศษตําแหน่งแน่นอน (เฉพาะรุ่นอินพุตแบบอะนาล็อก)ตําแหน่งแนวดัง (เฉพาะรุ่นอินพุตแบบอะนาล็อก)นาที่กํา (เฉพาะรุ่นอินพุตแบบอะนาล็อก)ไฟกี่ส (เฉพาะรุ่นอินพุตแบบอะนาล็อก)การปรับตั้งค่าอัตโนมัติ (เฉพาะรุ่นอินพุตแบบอะนาล็อก)แกมมาอุณหภูมิสีโหมดโหมด sRGBโหมดเกรย์สเกลสั้น 6 แกนความอิ่มตัว 6 แกนระดับเสียง
		ปีดเลียงโอเวอร์ไตรฟ์FreeSyncอัตราเริพร VRBภาษาการหมดระยะเวลา OSDความโปร่งใสล็อก OSDสัญญาณเข้าค้นหาแหล่งสัญญาณอัตโนมัติการกําหนดสอดคืนDDC/CIระดับสีตําสุหรับ HDMIโหมดเริ่มใช่งานอย่างรวดเร็วข้อมูลหน้าจจริเชิดการดังตําทั้งหมดออก
ข้อมูลจําเพาะอาจต่างออกไปตามรุ่นและ/หรือภูมิภาค
