KB242YA - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	KB242YA
Rozmiar ekranu	23,8 cala (60 cm)
Typ matrycy	VA
Maksymalna rozdzielczość	1920 x 1080 @ 75 Hz (HDMI i VGA)
Jasność	250 cd/m² (typowa)
Kontrast	100 000 000:1 max (ACM)
Czas reakcji	1 ms (VRB)
Kąt widzenia	178° poziomo / 178° pionowo (CR=10)
Wyświetlane kolory	16,7 miliona
Łączność	1 x VGA (D-Sub), 1 x HDMI (model z wejściem HDMI)
Wbudowane głośniki	2 W x 2 (model z wejściem audio, opcjonalnie)
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (włączony)	22 W (przy 200 nitach)
Pobór mocy (czuwanie)	0,5 W
Pobór mocy (wyłączony)	0,3 W
Wymiary (ze stojakiem)	607 x 409 x 133 mm
Waga (netto)	3,80 kg
Pochylenie	-5° do +15°
Regulacja wysokości	Nie
Obrót	Nie
Odłączana podstawa	Tak
Główne funkcje	FreeSync, Redukcja niebieskiego światła, ACM, Overdrive, Tryby obrazu
Czyszczenie	Miękka ściereczka bez rozpuszczalników, nie używać amoniaku ani alkoholu
Bezpieczeństwo	Nie otwierać obudowy, odłączyć w przypadku uszkodzenia

Często zadawane pytania - KB242YA ACER

Jak wyczyścić ekran monitora Acer KB242YA?

Wyłącz i odłącz monitor. Użyj miękkiej ściereczki lekko zwilżonej roztworem bez rozpuszczalnika. Nigdy nie rozpylaj płynu bezpośrednio na ekran i nie używaj produktów na bazie amoniaku ani alkoholu.

Jakie kable są potrzebne do podłączenia monitora do komputera?

Możesz użyć kabla VGA (D-Sub) lub kabla HDMI (w zależności od modelu). Podłącz odpowiedni koniec do monitora i komputera, a następnie podłącz kabel zasilający.

Jak zamocować podstawę monitora?

Wyjmij monitor z opakowania, przymocuj stopkę do podstawy, a następnie obróć stopkę zgodnie z ruchem wskazówek zegara, aby ją zablokować. W niektórych modelach dokręć śrubę za pomocą języczka lub monety.

Co zrobić, jeśli monitor nie włącza się?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony zarówno do monitora, jak i do gniazdka elektrycznego. Upewnij się, że przycisk zasilania jest wciśnięty. Jeśli kontrolka jest pomarańczowa, monitor jest w trybie czuwania; naciśnij przycisk zasilania, aby go wybudzić.

Jak ustawić parametry wyświetlania, takie jak jasność i kontrast?

Naciśnij przycisk Menu na monitorze, aby otworzyć ekran menu (OSD). Użyj przycisków nawigacyjnych, aby wybrać opcje takie jak Jasność, Kontrast itp. Naciśnij przycisk Enter, aby dostosować.

Czy monitor obsługuje technologię FreeSync?

Tak, monitor Acer KB242YA obsługuje FreeSync, co pozwala synchronizować częstotliwość odświeżania z kartą graficzną, aby zmniejszyć rozrywanie obrazu.

Jaka jest maksymalna rozdzielczość i częstotliwość odświeżania?

Maksymalna rozdzielczość to 1920 x 1080 (Full HD) z częstotliwością odświeżania 75 Hz zarówno przez HDMI, jak i VGA.

Jak zmniejszyć zmęczenie oczu za pomocą tego monitora?

Użyj funkcji redukcji niebieskiego światła w menu OSD. Możesz również włączyć tryb bez migotania i ustawić jasność na komfortowym poziomie.

Czy mogę używać monitora z konsolą do gier?

Tak, jeśli konsola ma wyjście HDMI, możesz podłączyć ją bezpośrednio. Rozdzielczość 1080p i częstotliwość odświeżania 75 Hz dobrze nadają się do gier.

Co zrobić w przypadku plamy lub martwego piksela?

Martwe piksele są rzadkie i mogą nie być objęte gwarancją w zależności od producenta. Jeśli plama jest spowodowana płynem, wyłącz monitor i delikatnie wyczyść lekko wilgotną ściereczką z mikrofibry. Nie naciskaj zbyt mocno.

INSTRUKCJA OBSŁUGI KB242YA ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.

2. Wyłączyć monitor LCD i odłączyć przewód zasilający.

3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran
   • NIE NALEŻY BEŻPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY.

5. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.

6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.

7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.

10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:

11. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.

12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
13. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórze. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

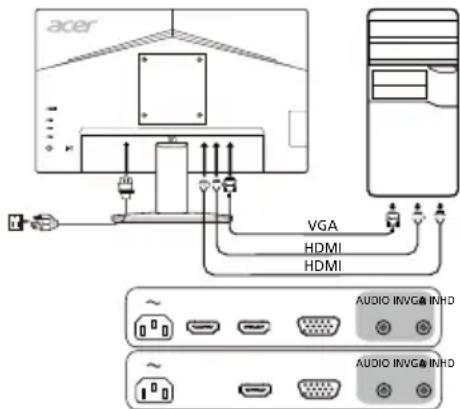

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla wideo

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)
a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.
b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

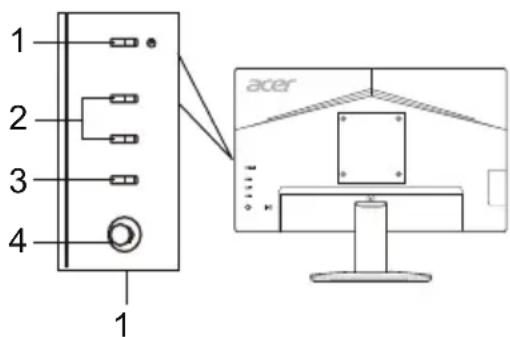

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika.
3	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału wejściowego.

4 Przycisk Navi/OK

Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.

opcjonalne

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

• Zmiana położenia anteny odbiorczej.
• Zwiększenie odległości między urządzeniem a odbiornikiem.
• Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

- Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyrażny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Układ napędowy Kolorowy wyświetlacz LCD TFT
	Rozmiar 23,8"W (60 cm)
	Rozstaw pikseli 0,2745 mm (w poziomie) × 0,2745 mm (w pionie)
	Jasność 250 cd/m	^2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakcji 1 ms (VRB)
	Typ panelu VA
	Wideo Interfejs analogowy R, G, B
	Częstotliwość pozioma 30 - 85 kHz
	Częstotliwość pionowa 56 - 76 Hz
Wyświetlane kolory		16,7 miliona
Zegar punktowy 174,5 MHz
Maksymalna rozdzielczość		HDMI: 1920 x 1080 przy częstotliwości 75 HzVGA: 1920 x 1080 przy częstotliwości 75 Hz
Plug & Play VESA DDCCI/DDC2B
Pobór mocy (przy 200 nitach)	Tryb włączenia 22 W
	Tryb uśpienia 0,5 W
	Tryb wyłączenia 0,3 W
Złącze wejściowe		D-SubHDMI (tylko model z wejściem HDMI)
Wejściowy sygnał wideo		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnieHDMI (tylko model z wejściem HDMI) (opcjonalne)
Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 527,04 mmW pionie: 296,46 mm
Źródło zasilania		100–240 V, 50/60 Hz
Kwestie środowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowywania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		607 (szer.) × 409 (wys.) × 133 (głęb.) mm
Waga:		3,80 kg (netto)
Specyfikacje mechanizmów		Pochylenie: Od -5° do +15°Obrót: NieRegulacja wysokości: NieObrót w pionie: NieZdejmowalna podpórka: Tak
Zewnętrzne elementy sterujące	Przełącznik/przyciski	Przycisk zasilania WejścieKlawisz szybkiego dostępu 1 Menu/Navi/OKKlawisz szybkiego dostępu 2
	Funkcje	Jasność WyciszenieKontrast Over DriveNieb. światło FreeSyncWzmocn. czerni Częst. odśwież.ACM VRBSuper ostrość JęzykUstaw. poz. (tylko model z wejściem analogowym) Wyłączenie OSDUstaw. pion. (tylko model z wejściem analogowym) PrzezroczystośćZegar (tylko model z wejściem analogowym) Blokada OSDOstrość (tylko model z wejściem analogowym) WejścieAuto konfiguracja (tylko model z wejściem analogowym) Autom. źródłoGamma Przypis. przyc. skrótuTemp. koloru Tryb szerokiTryby DDC/ClTryb sRGB Poz. czarn. HDMITryb szyb. uruch6-osiowa barwa Wyświetlanie informacjiNasyc. 6-osiów Resetuj wszyst. ustaw.Głośność Zakończ
Dane techniczne zależą od modelu i/lub regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
