РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KB242YA ACER

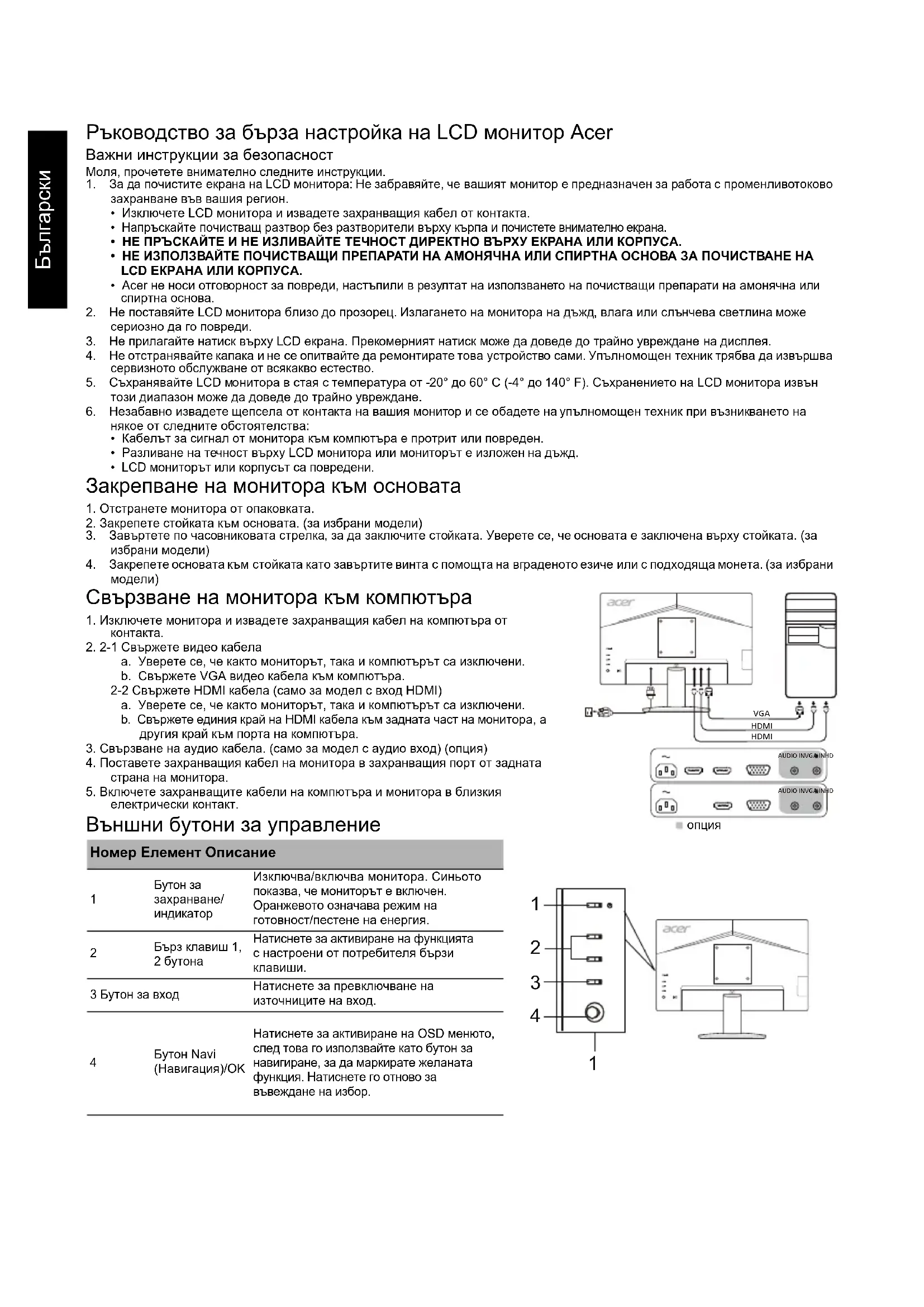

Ръководство за бърза настройка на LCD монитор Acer

Важни инструкции за безопасност

Моля, прочетете внимателно следните инструкции.

1. За да почистите екрана на LCD монитора: Не забравяйте, че вашият монитор е предназначен за работа с променливотоково захранване във вашия регион.

2. Изключете LCD монитора и извадете захранващия кабел от контакта.

3. Напръскайте почистващ разтвор без разтворители върху кърпа и почистете внимателно екрана.
   • НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.
4. НЕ ИЗПОЛЗВАЙТЕ ПОЧИСТВАЩИ ПРЕПАРАТИ НА АМОНЯЧНА ИЛИ СПИРТНА ОСНОВА ЗА ПОЧИСТВАНЕ НА LCD ЕКРАНА ИЛИ КОРПУСА.

5. Асег не носи отговорност за повреди, настъпили в резултат на използването на почистващи препарати на амонячна или спиртна основа.

6. Не поставяйте LCD монитора близо до прозорец. Излагането на монитора на дъжд, влага или слънчева светлина може сериозно да го повреди.

7. Не прилагайте натиск върху LCD екрана. Прекомерният натиск може да доведе до трайно увреждане на дисплея.
8. Не отстранявайте капака и не се опитвайте да ремонтирате това устройство сами. Упълномощен техник трябва да извършва сервизното обслужване от всякакво естество.
9. Съхранявайте LCD монитора в стая с температура от -20° до 60° C (-4° до 140° F). Съхранението на LCD монитора извън този диапазон може да доведе до трайно увреждане.
10. Незабавно извадете щепсела от контакта на вашия монитор и се обадете на упълномощен техник при възникването на някое от следните обстоятелства:

- Кабельт за сигнал от монитора към компютъра е протрит или повреден.

- Разливане на течност върху LCD монитора или мониторът е изложен на дъжд.

- LCD мониторът или корпусът са повредени.

Закрепване на монитора към основата

1. Отстранете монитора от опаковката.
2. Закрепете стойката към основата. (за избрани модели)
3. Завъртете по часовниковата стрелка, за да заключите стойката. Уверете се, че основата е заключена върху стойката. (за избрани модели)
4. Закрепете основата към стойката като завъртите винта с помощта на вграденото езиче или с подходяща монета. (за избрани модели)

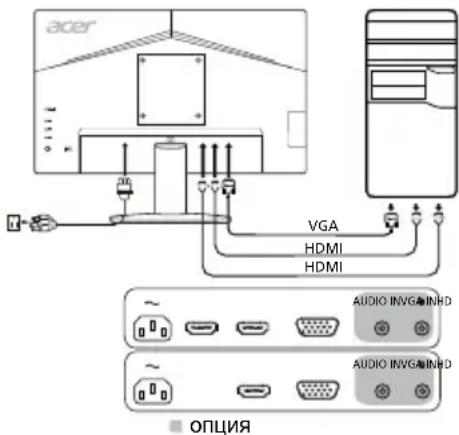

Свързване на монитора към компютъра

1. Изключете монитора и извадете захранващия кабел на компютъра от контакта.
2. 2-1 Свържете видео кабела

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете VGA видео кабела към компютъра.

2-2 Свържете HDMI кабела (само за модел с вход HDMI)

а. Уверете се, че както мониторът, така и компютърът са изключени.

b. Свържете единия край на HDMI кабела към задната част на монитора, а другия край към порта на компютъра.

1. Свързване на аудио кабела. (само за модел с аудио вход) (опция)
2. Поставете захранващия кабел на монитора в захранващия порт от задната страна на монитора.
3. Включете захранващите кабели на компютъра и монитора в близкия електрически контакт.

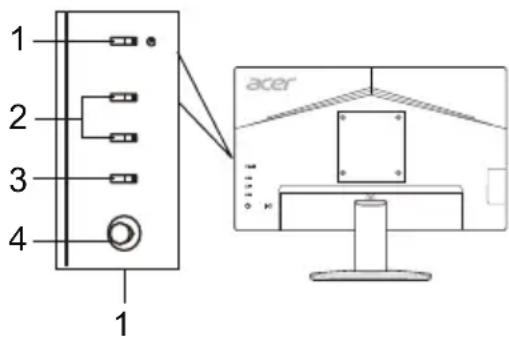

Външни бутони за управление
Номер Елемент Описание

1	Бутон за захранване/индикатор	Изключва/включва монитора. Синьото показва, че мониторът е включен. Оранжевото означава режим на готовност/пестене на енергия.
2	Бърз клавиш 1, 2 бутона	Натиснете за активиране на функцията с настроени от потребителя бързи клавиши.
3	Бутон за вход	Натиснете за превключване на източниците на вход.
4	Бутон Navi (Навигация)/ОК	Натиснете за активиране на OSD менюто, след това го използвайте като бутон за навигиране, за да маркирате желаната функция. Натиснете го отново за въвеждане на избор.

acer VGA HDMI HDMI AUDIO INVGA IN HD AUDIO INVGA IN HD ОПЦИЯ

1 2 3 4 1 acer K

Разпоредби и бележки за безопасност

Бележка от Федералната комисия за комуникации (ФКК)

Това устройство е тествано и отговаря на ограниченията за цифрово устройство от клас В, съгласно част 15 от правилата на ФКК. Тези ограничения са предназначени да осигуряват разумна защита срещу вредни смущения в жилищни инсталации. Това устройство генерира, използва и може да излъчва радиочестотна енергия и ако не бъде монтирано и използвано, в съответствие с инструкциите, може да причини вредни смущения на радио комуникациите.

Въпреки това, няма гаранции, че няма да възникнат смущения в конкретна инсталация. Ако устройството причинява вредни смущения на радио и телевизионно приемане, което може да се установи чрез изключване и включване на устройството, потребителят се насърчава да се опита да коригира смущението чрез една от следните мерки:

• Преориентиране или преместване на антената на приемника.
  ● Увеличаване на разстоянието между устройството и приемника.
• Свързване на устройството в контакт във верига, която е различна от тази, в която е свързан приемникът.
• Консултация с доставчик или опитен радио/телевизионен техник за помощ.

СЕ декларация за съответствие

С настоящето, Acer Inc., декларира, че този LCD монитор е в съответствие със съществените изисквания и други приложими разпоредби на директивата за електромагнитна съвместимост (EMC) 2014/30/EC, директивата за ниско напрежение 2014/35/EC и RoHS директивата 2011/65/EC, и директива 2009/125/EO по отношение на създаването на рамка за определяне на изискванията за екодизайн за продукти, свързани с енергопотребление.

Бележка:

За да предотвратите повреда на монитора, не го повдигайте от основата му.

Бележка: Екранирани кабели

Всички връзки към други изчислителни устройства трябва да се извършват с помощта на екранирани кабели, за да отговарят на разпоредбите за електромагнитна съвместимост (EMC).

Бележка: Периферни устройства

Единствено периферни устройства (входни/изходни устройства, терминали, принтери и т.н.), които имат сертификат за съответствие с ограниченията за клас В могат да се свързват към това оборудване. Работата с несертифицирани периферни устройства може да доведе до смущения на радио и телевизионното приемане.

Внимание

Промени или модификации, които не са изрично одобрени от производителя могат да доведат до анулиране на пълномощията на потребителя, което се предоставя от Федералната комисия по комуникациите за работа с този продукт.

Условия на работа

Това устройство е в съответствие с част 15 от правилата на ФКК. Работата е предмет на следните две условия: (1) това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема всички получени смущения, включително смущения, които биха могли да причинят нежелана работа.

Бележка: Канадски потребители

Това цифрово устройство от клас В отговаря на разпоредбата ICES-003 на Канада.

Изхвърляне на отпадъчно оборудване от потребители в частни домакинства в Европейския съюз

Този символ върху продукта или на опаковката показва, че този продукт не трябва да се изхвърля с други битови отпадъци. Вместо това, ваша отговорност е да изхвърлите вашето отпадъчно оборудване като го предадете на определен пункт за събиране на отпадъци за рециклиране на отпадъчно електрическо или електронно оборудване. Разделното събиране и рециклиране на вашето отпадъчно оборудване към момента на изхвърляне ще помогне за запазване на природните ресурси и ще гарантира, че е рециклирано по начин, който предпазва човешкото здраве и околната среда. За повече информация относно това къде можете да оставите вашето отпадъчно оборудване за рециклиране, моля свържете се с местната градска служба, службата за изхвърляне на битови отпадъци или с магазина, от където сте закупили продукта.

СПЕЦИФИКАЦИЯ

LCD панел	Управляваща система TFT цветен LCD дисплей
	Размер 23,8"W (60 см)
	Стъпка на пикселите 0,2745 мм (X) x 0,2745 мм (B)
	Яркост	250 cd/m ^2 (типична)
	Контраст 100000000:1 макс. (ACM)
	Ъгъл на виждане 178° (X) 178° (B) (CR=10)
	Време за реакция 1 ms (VRB)
	Тип на панела VA
	Видео R, G, В аналогов интерфейс
	Хоризонтална честота 30 - 85 kHz
	Вертикална честота	56 - 76 Hz
Цветове на дисплея		16,7 милиона
Dot Clock (Честота на сканиране) 174,5 MHz
Максимална резолюция		HDMI: 1920 x 1080 @ 75 HzVGA: 1920 x 1080 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Консумация на енергия (при 200 нита)	Включен режим 22 W
	Режим на покой 0,5 W
	Изключен режим 0,3 W
Входен конектор		D-SubHDMI (само за модел с вход HDMI)
Входен видео сигнал		Аналогов: 0,7 Vp-p (стандартен), 75 OHM, положителенHDMI (само за модел с вход HDMI) (опция)
Говорители 2 W x 2 (само за модел с аудио вход) (опция)
Максимален размер на екрана		Хоризонтален: 527,04 ммВертикален: 296,46 мм
Източник на захранване		100 - 240 V, 50/60 Hz
Екологични съображения		Работна температура: 0° до 40°CТемпература на съхранение: -20° до 60°CРаботна влажност: 20% до 80%
Размери		607 (Ш) x 409 (В) x 133 (Д) мм
Тегло (N. W.)		3,80 кг (нето)
Спецификации на механизма		Накланяне: -5° до +15°Въртене: НеКоригиране на височината: НеОс: HeСтойка с подвижно краче: Да
Външни бутони за управление	Ключ/бутони	Бутон на захранванетоБърз клавиш 1Бърз клавиш 2
	Функции	ЯркостКонтрастBlue LightПодсилване на черните областиACMCупер остротаХоризонтална позиция (само за модел с аналогов вход)Вертикална позиция (само за модел с аналогов вход)Часовник (само за модел с аналогов вход)Фокус (само за модел с аналогов вход)Автоматична конфигурация (само за модел с аналогов вход)ГамаТемпература на цветаРежимиРежим sRGBРежим Нива на сивото6 цвятаНаситеност в 6 цвятаСила на звука
Спецификациите се различават в зависимост от модела и/или региона.

Открийте ръководства и други документи за ваши продукт на Асег на официалния уебсайт на Асег.
