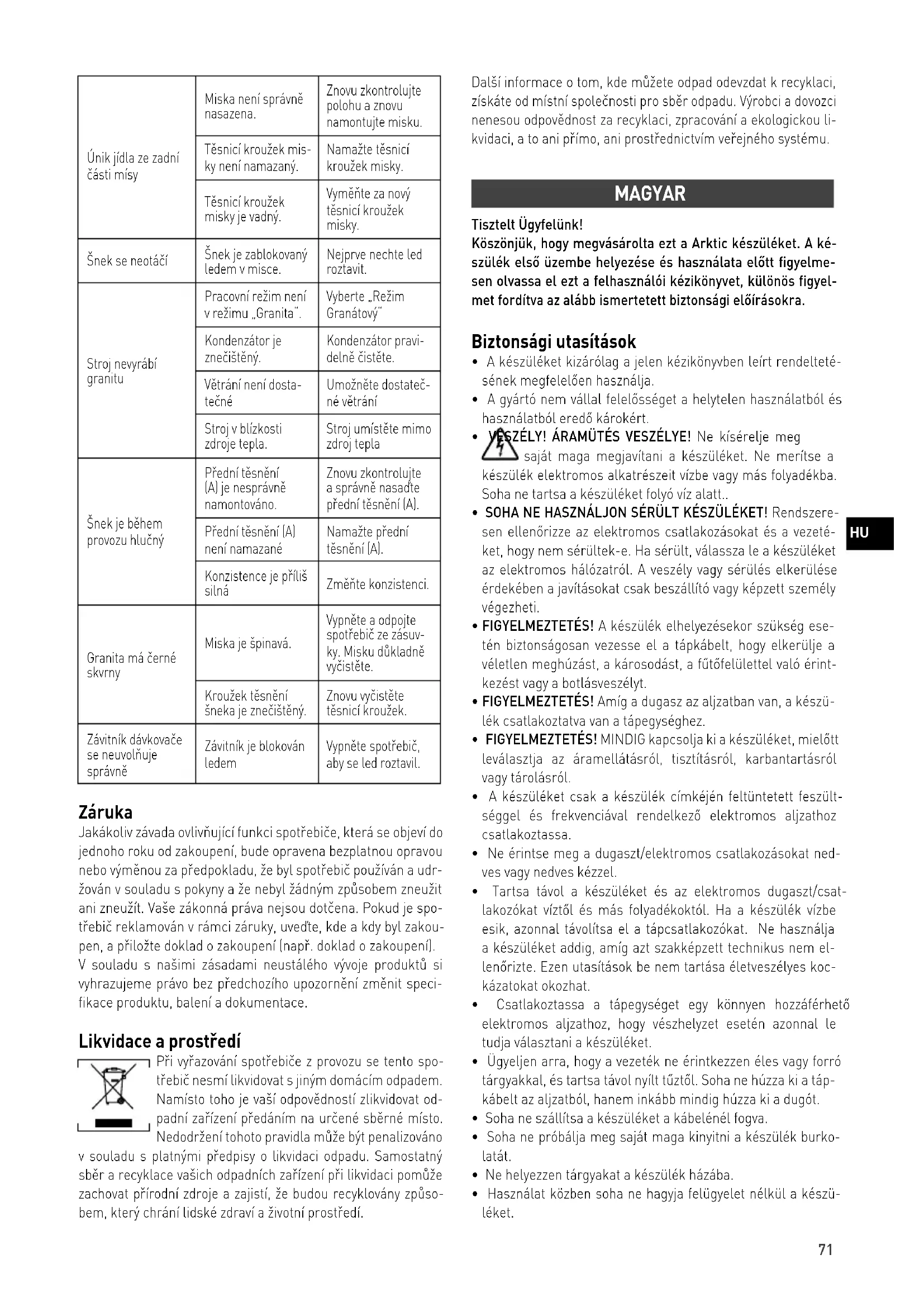

HASZNÁLATI ÚTMUTATÓ 274224 Arktic

• A készüléket kizárólag a jelen kézikönyvben leírt rendelteté- sének megfelelően használja.

• A gyártó nem vállal felelősséget a helytelen használatból és használatból eredő károkért.

• VESZÉLY! ÁRAMÜTÉS VESZÉLYE! Ne kísérelje meg saját maga megjavítani a készüléket. Ne merítse a készülék elektromos alkatrészeit vízbe vagy más folyadékba. Soha ne tartsa a készüléket folyó víz alatt..

• SOHA NE HASZNÁLJON SÉRÜLT KÉSZÜLÉKET! Rendszere- sen ellenőrizze az elektromos csatlakozásokat és a vezeté- ket, hogy nem sérültek-e. Ha sérült, válassza le a készüléket az elektromos hálózatról. A veszély vagy sérülés elkerülése érdekében a javításokat csak beszállító vagy képzett személy végezheti.

• FIGYELMEZTETÉS! A készülék elhelyezésekor szükség ese- tén biztonságosan vezesse el a tápkábelt, hogy elkerülje a véletlen meghúzást, a károsodást, a fűtőfelülettel való érint- kezést vagy a botlásveszélyt.

• FIGYELMEZTETÉS! Amíg a dugasz az aljzatban van, a készü- lék csatlakoztatva van a tápegységhez.

• FIGYELMEZTETÉS! MINDIG kapcsolja ki a készüléket, mielőtt leválasztja az áramellátásról, tisztításról, karbantartásról vagy tárolásról.

• A készüléket csak a készülék címkéjén feltüntetett feszült- séggel és frekvenciával rendelkező elektromos aljzathoz csatlakoztassa.

• Ne érintse meg a dugaszt/elektromos csatlakozásokat ned- ves vagy nedves kézzel.

• Tartsa távol a készüléket és az elektromos dugaszt/csat- lakozókat víztől és más folyadékoktól. Ha a készülék vízbe esik, azonnal távolítsa el a tápcsatlakozókat. Ne használja a készüléket addig, amíg azt szakképzett technikus nem el- lenőrizte. Ezen utasítások be nem tartása életveszélyes koc- kázatokat okozhat.

• Csatlakoztassa a tápegységet egy könnyen hozzáférhető elektromos aljzathoz, hogy vészhelyzet esetén azonnal le tudja választani a készüléket.

• Ügyeljen arra, hogy a vezeték ne érintkezzen éles vagy forró tárgyakkal, és tartsa távol nyílt tűztől. Soha ne húzza ki a táp- kábelt az aljzatból, hanem inkább mindig húzza ki a dugót.

• Soha ne szállítsa a készüléket a kábelénél fogva.

• Soha ne próbálja meg saját maga kinyitni a készülék burko- latát.

• Ne helyezzen tárgyakat a készülék házába.

• Használat közben soha ne hagyja felügyelet nélkül a készü- léket.HU

• A készüléket kizárólag képzett személyzet használhatja az étterem konyhájában, étkezdéjében vagy bárjában stb.

• A készüléket nem használhatják csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek, illetve megfelelő tapasztalattal és tudással nem rendelkező sze- mélyek.

• A készüléket gyermekek semmilyen körülmények között nem használhatják.

• A készüléket és elektromos csatlakozásait gyermekektől el- zárva tárolja.

• Soha ne használjon a készülékhez mellékelt vagy a gyártó által ajánlott tartozékoktól vagy kiegészítő eszközöktől eltérő tartozékokat. Ennek elmulasztása biztonsági kockázatot je- lenthet a felhasználó számára, és károsíthatja a készüléket. Csak eredeti alkatrészeket és tartozékokat használjon.

• Ne működtesse a készüléket külső időzítővel vagy távvezérlő rendszerrel.

• Ne helyezze a készüléket fűtőtárgyra (benzin, elektromos, széntűzhely stb.).

• Ne takarja le a készüléket működés közben.

• Ne helyezzen semmilyen tárgyat a készülék tetejére.

• Ne használja a készüléket nyílt láng, robbanásveszélyes vagy gyúlékony anyagok közelében. A készüléket mindig vízszin- tes, stabil, tiszta, hőálló és száraz felületen üzemeltesse.

• A készülék nem alkalmas olyan helyre történő beszerelésre, ahol vízsugár használható.

• Hagyjon legalább 20 cm-es helyet a készülék körül, hogy használat közben szellőzhessen.

• FIGYELMEZTETÉS! A készülék szellőzőnyílásait tartsa aka- dálymentesen. Speciális biztonsági utasítások

• LEGYEN ÓVATOS! TŰZVESZÉLY! A fel- használt hűtőközeg R290. Ez egy gyúl- ékony hűtőközeg, amely környezetbarát. Bár gyúlékony, nem károsítja az ózonréte- get, és nem növeli az üvegházhatást. A hűtőközeg használata azonban a készülék zajszintjének enyhe megnövekedéséhez vezetett. A komp- resszor zaján kívül a rendszer körüli hűtőfolyadék áramlását is hallhatja. Ez elkerülhetetlen, és nem befolyásolja hátrá- nyosan a készülék teljesítményét. A készülék szállítása és üzembe helyezése során ügyelni kell arra, hogy a hűtőrend- szer egyetlen része se sérüljön meg. A hűtőfolyadék szivárgá- sa károsíthatja a szemet.

• A készülék kereskedelmi használatra készült.

• Ne működtesse a készüléket terhelés nélkül a túlmelegedés megelőzése érdekében.

• VESZÉLYES! SÉRÜLÉSVESZÉLY! A tálban mozgó al- katrészek találhatók, amelyek sérülést okozhatnak. Bármilyen művelet elvégzése előtt kapcsolja ki a gépet, és válassza le az áramellátásról.

• LEGYEN ÓVATOS! MINDIG kapcsolja ki a gépet, és válassza le a tápellátást, mielőtt bármilyen motoralkatrészt megérin- tene. Ha a tápkábel megsérül, a veszély elkerülése érdekében a gyártóval, annak szervizével vagy hasonlóan képzett szakem- berrel kell kicseréltetni.

• FIGYELEM! Ne töltse a terhelést a MAX szint fölé.

• LEGYEN ÓVATOS! ÉGÉSI SÉRÜLÉS VESZÉLYE! A bőrre per- metezett hűtőközeg kritikus égési sérüléseket okozhat. Védje a szemet és a bőrt. Ha a hűtőközeg megég, azonnal öblítse le hideg vízzel. Súlyos égési sérülések esetén azonnal alkal- mazzon jeget, és forduljon orvoshoz.

• FIGYELMEZTETÉS! Beépítéskor biztosítson megfelelő szel- lőzést a környező szerkezetben. Soha ne zárja el a levegő beszívását és kimenetét a levegő keringésének fenntartása érdekében.

• Ne helyezzen a készülék belsejébe vagy közelébe semmilyen veszélyes terméket, például üzemanyagot, alkoholt, festéket, gyúlékony hajtógázt, gyúlékony vagy robbanásveszélyes anya- gokat stb. tartalmazó aeroszolos dobozokat. Rendeltetésszerű használat

• A készüléket kereskedelmi célokra, például éttermek, ét- kezdék konyháiban, kórházakban és kereskedelmi vállal- kozásokban, például pékségekben, sütödékben stb. való használatra tervezték, de nem használható folyamatos tö- megtermelésre.

• A készülék hideg italok adagolására szolgál. Minden egyéb használat a készülék károsodásához vagy személyi sérülés- hez vezethet.

• A készülék bármilyen más célból történő üzemeltetése a ké- szülék helytelen használatának minősül. Kizárólag a felhasz- náló felelős az eszköz nem megfelelő használatáért. Földelés Ez a készülék I. védelmi osztályba tartozik, és védőföldeléshez kell csatlakoztatni. A földelés csökkenti az áramütés veszélyét azáltal, hogy az elektromos áramhoz elvezető vezetéket bizto- sít. Ez a készülék földelt dugóval ellátott tápkábellel, vagy földelt vezetékkel ellátott elektromos csatlakozásokkal van felszerel- ve. A csatlakozásokat megfelelően kell felszerelni és földelni. A termék fő részei (1. ábra a 3. oldalon)

4. Levehető csepptálca

6. Lebegő (túlfolyásjelző)

7. Az adagoló csapjai

Pótalkatrészek A. Csiga tömítés sapka fedél 3 db B. Tál tömítőgyűrű x1 C. Adagoló menetfúró tömítésgyűrű x 10 D. Csigatengely fehér alátét 3 db E. Csigatengely fekete alátét 3 db F. Kenőanyag cső x1 Kezelőpanel (2. ábra a 3. oldalon)

12. Módválasztó gomb a kívánt tálhoz

13. Jobb oldali panelHU

14. Növelje a + / hőmérséklet keménységét

15. Keménység/hőmérséklet kijelzése

16. Keménység csökkentése - /Hőmérséklet

17. Bal oldali ablaktáblal

18. Granita mód visszajelző

19. Gyümölcslé üzemmód visszajelző

20. KI üzemmód visszajelző

22. Paraméterbeállítás gomb

(Lásd == > A gép paraméterbeállítása

23. Világítófény gomb

Kapcsolási rajz (3. ábra a 4. oldalon) T. Kapcsoló áramellátása M1: Kompresszor FA: Kompresszor túlterhelés KA: Kompresszor relé C: Indítsa el a kondenzátort M2: Kondenzátor ventilátor motor DPF1\DPF2: 1\2 elektronikus bővítőkád NTC1\NTC2: Italérzékelő 1\2 NTC3\NTC4: 1\2 szívás érzékelője WX: Hőmérséklet-kijelző MI \MII : Egyenáramú fogaskerékmotor / 1\2 VEZETETTI \LEDII : 1\2 LED-es lámpák Használat előtti előkészítés

• Távolítson el minden védőcsomagolást és csomagolást.

• Ellenőrizze, hogy a készülék jó állapotban van-e és az összes tartozékkal együtt. Hiányos vagy sérült szállítás esetén kér- jük, azonnal lépjen kapcsolatba a szállítóval. Ebben az eset- ben ne használja a készüléket.

• Használat előtt tisztítsa meg a tartozékokat és a készüléket (lásd ==> Tisztítás és karbantartás).

• Ellenőrizze, hogy a készülék teljesen száraz-e.

• Helyezze a készüléket vízszintes, stabil és hőálló felületre, amely biztonságosan ellenáll a kifröccsenő víznek.

• Őrizze meg a csomagolást, ha a jövőben tárolni kívánja a ké- szüléket.

• Őrizze meg a használati útmutatót későbbi használatra. MEGJEGYZÉS! A gyártási maradványok miatt a készülék enyhe szagot bocsáthat ki az első néhány használat során. Ez normá- lis jelenség, és nem jelez semmilyen hibát vagy veszélyt. Győ- ződjön meg arról, hogy a készülék jól szellőzik. Üzemeltetési utasítások a) Az élelmiszer-összetevő előkészítése: (4. ábra a 4. oldalon)

• Hígítsa és keverje a KONCENTRÁTUMOT VÍZZEL egy meg- felelő tartályba, betartva a gyártó receptjeit. A KAPOTT KE- VERÉKNEK MINIMUM 13°BRIX CUKORTARTALMÚNAK KELL LENNIE. Az alacsonyabb koncentráció károsíthatja a csigákat és/vagy a fogaskerékmotorokat.

• FIGYELMEZTETÉS! Az élelmiszer-összetevő hőmérséklete soha nem haladhatja meg a 25 °C-ot.

• FIGYELMEZTETÉS! Soha ne használja vízzel. b) Élelmiszer-összetevők behelyezése a gépbe:

• FIGYELMEZTETÉS! Az élelmiszer-összetevőt csak akkor sza- bad a tálba (2) önteni, ha a gép KI van kapcsolva, és ki van húzva az elektromos hálózatból.

• A tál (2) fedelének (1) eltávolításához kövesse az alábbi utasí- tásokat (5. ábra a 4. oldalon):

1) Emelje fel a fedél hátsó részét;

2) Vegye ki a csésze fedelét (1) az elülső oldalon elhelyezett

• Óvatosan öntse az élelmiszer-összetevőt (G) a tálba (2), és ne lépje túl a „MAXIMÁLIS SZINTET”. (6. ábra a 4. oldalon), (Ne öntsön forró folyadékot a veszély elkerülése érdekében.)

• Miután az élelmiszer-összetevőt a tálba (2) töltötte/töltötte, zárja le a tál fedelét (1) a tál (2) tetején. (7. ábra a 4. oldalon) FIGYELMEZTETÉSEK!

1. Soha ne kapcsolja be a gépet, ha a tál fedele hiányzik. A tál

fedelének eltávolítása előtt kapcsolja ki a gépet, és húzza ki a konnektorból.

A tálban vannak olyan mozgó alkatrészek, amelyek sérülést okozhatnak, kapcsolja ki a gépet, és húzza ki a konnektorból, mielőtt bármilyen műveletet végezne. c) Indítsa el a gépet: (Kezelőpanel : 2. ábra a 3. oldalon) Minden tálat egymástól függetlenül lehet szabályozni.

• Először csatlakoztassa a hálózati dugaszt egy megfelelő elekt- romos aljzathoz.

• Ezután nyomja meg a (21) gombot a gép bekapcsolásához. Nyomja meg és tartsa lenyomva a (21) gombot 3 másodpercig a gép KÉSZ üzemmódjára való átváltáshoz, ha nem használja. (8. ábra az 5. oldalon).

• Ezután nyomja meg a megfelelő csésze gombot (12). Az üzemmód kiválasztásához nyomja meg egymás után a gombot. Háromféle üzemmód áll rendelkezésre: Granita (18) , gyümölcslé (19) vagy KI (20). Sorozatban jelenik meg, és a megfelelő ikon világít. I). Granitával való kiszolgáláshoz (9. ábra az 5. oldalon)

• Nyomja meg a megfelelő csésze gombot (12).

• Ezután nyomja meg egymás után a Granita mód kiválasztásá- hoz, és a (18) világítani fog.

• Ezután a keménység beállításához nyomja meg egymás után a „+” vagy „-” gombot. A szint 1 (lágy, sok víztartalommal) és 7 (kemény, kevesebb víztartalommal) között van. II). Hideg italokkal való felszolgáláshoz (10. ábra az 5. oldalon)

• Nyomja meg a megfelelő csésze gombot (12), amíg a (19) vi- lágítani nem kezd.

• Nyomja meg hosszan a (22) gombot a gyümölcslé hőmérsék- let-beállítási módjához, amíg a kijelzőn a „PR” villog.

• Nyomja meg ismét a (22) gombot az 1(F1) vagy 2(F2) tál kivá- lasztásához, amíg az „F1” vagy „F2” meg nem jelenik a hő- mérséklet-kijelzőn.

• Nyomja meg a bal oldali panelt (17) a hőmérséklet 1 °C ~ 7 °C közötti beállításához. A hőmérséklet beállítása sikeres lesz. Miután 15-ször használat nélkül villogott, a kijelző visszatér a normál értékre. ÉRTESÍTÉS:

• Az aktuális hőmérséklet a szokásos módon jelenik meg a ki-HU

• Nyomja meg egyszerre a (14)

(16) gombokat az alapértel- mezett hőmérséklet ( 2 °C) visszaállításához.

• A kijelzőn a „PR” / „F1” / „F2” jelenik meg: Gyümölcslé hőmér- sékletének beállítása mód / 1. tál / 2. tál. A üzemmód 15-szöri használat nélküli villogás után érvénytelenné válik, és a kijelző visszatér a normál értékre.

• Csak a bal oldali panel (17) üzemeltet hető (az 1. és a 2. csé- széhez egyaránt) a léhőmérséklet-beállítási modellen belül. III). Munkavégzés leállítása

• Nyomja meg a megfelelő csésze gombot (12).

• Ezután nyomja meg egymás után a gombot, amíg a KI üzem- mód (20) ki nem gyullad. Ezután leállították a kevertetést és a hűtést. d) A megfelelő tál tisztításához:

• Nyomja meg és tartsa lenyomva a megfelelő csésze gombot (12) körülbelül 6 másodpercig.

• A megfelelő tálszelep teljesen nyitva lesz a tisztításhoz körül- belül 3 percre. Ebben az üzemmódban a vezérlés kijelzőjén a „°C” jelenik meg. FIGYELEM! Ebben az üzemmódban a megfelelő tál elektronikus expanziós szelepe kinyílik. De a csiga még mindig keveredik a tisztításhoz. Töltse fel meleg és tiszta vízzel a tálat, de ne lépje túl a „MAXIMÁLIS SZINTET”. Ne tegye be a kezét. Kapcsolja KI a gépet, és húzza ki a konnektorból az alapos tisz- tításhoz vagy fertőtlenítéshez. e) Granita adagolása (11. ábra a 6. oldalon)

• Az étel adagolásához húzza meg a csapot. MEGJEGYZÉS : Rendszeresen ellenőrizze az italok hőmérsék- letét a tálban (2). Ha a tálban étel van, akkor a gépet tartsa üzemben. Ha a gépet nem működtetik folyamatosan, a kis mennyiséget először a csapterületről kell kidobni, mielőtt az ügyfélnek szol- gálná fel. A gép paraméterbeállítása FIGYELMEZTETÉS! Erősen nem ajánlott a módosítás ezeket a beállításokat, mivel a gép már az optimális beállítá- sokhoz van igazítva a gyári alapértelmezés szerint. Csak akkor módosítsa a beállítást, ha szükséges. Beállítási mód Tartsa lenyomva a (22) gombot kb. 6 másodpercig. A kijelzőn megjelenik a „PA” felirat. Nyomja meg a „+” vagy „-” gombot a „15” érték megadásához (ez a beállítási módba való belépés kódja). Ezután a (22) gomb egymást követő megnyomásával válassza ki a módosítani kívánt paramétert (a kijelző egymást követő mó- don jelenik meg). A paraméterek listája alább található: Kijelző Leírás Beállítási tartomány Gyári alapbe- állítás

I. tál hőmérséklete gyü-

mölcslé üzemmódban 1°C ~ 7°C 2°C

A Bowl II hőmérséklete lé üzemmódban 1°C ~ 7°C 2°C F3 Nem alkalmazható

Védelem alacsony hőmér- séklet esetén -13 °C ~ -3 °C -5 °C

Folyadékhőmérséklet az első fokozatban 5°C ~ 10°C 10 °C

Folyadékhőmérséklet a második fokozatban 3°C ~ 8°C 5 °C

Érzékelőszonda hőmérsékle- te az I. tálhoz -5 °C ~ 5 °C 0°C

Érzékelőszonda hőmérsékle- te a II. tálhoz -5 °C ~ 5 °C 0°C A3 Nem alkalmazható

Hőmérséklet-különbség lé üzemmódban 1°C ~ 5°C 2°C E2 A kompresszor késleltetése 2 ~ 8 perc 2 perc Tisztítás és karbantartás

• FIGYELEM! Tárolás, tisztítás és karbantartás előtt mindig vá- lassza le a készüléket az elektromos hálózatról, és hűtse le.

• Ne használjon vízsugarat vagy gőztisztítót a tisztításhoz, és ne nyomja a készüléket víz alá, mert az alkatrészek benedvesed- hetnek, és áramütés következhet be.

• Ha a készüléket nem tartják megfelelő tisztaságú állapotban, ez hátrányosan befolyásolhatja a készülék 0 élettartamát, és veszélyes helyzetet okozhat.

• Az ételmaradványokat rendszeresen meg kell tisztítani, és el kell távolítani a készülékből. Ha a készüléket nem tisztítják meg megfelelően, az csökkenti annak élettartamát, és hasz- nálat közben veszélyes állapotot okozhat. Tisztítás

• Enyhe szappanos oldattal enyhén megnedvesített ruhával vagy szivaccsal tisztítsa meg a hűtött külső felületet.

• Higiéniai okokból a készüléket használat előtt és után meg kell tisztítani.

• Ne érjen víz az elektromos alkatrészekhez.

• Soha ne merítse a készüléket vízbe vagy más folyadékba.

• Tisztítsa meg a tartály belsejét nem súroló hatású tisztító- szerrel, és öblítse le tiszta vízzel.

• Egyetlen alkatrész sem tisztítható mosogatógépben. Alkatrészek Tisztítás Megjegyzés Minden tartozék, például állvá- nyok, állványtar- tók stb.

• Áztassa 10-20 percig meleg, szappanos vízben.

• Alaposan öblítse le folyó vízzel. Végül szárítsa meg jól az összes alkat- részt. Külső üvegfe- lületek

• Törölje tisztára puha ruhával és kevés semleges tisztító- szerrel. Ügyeljen arra, hogy ne kerüljön víz vagy nedvesség a készülék belsejébe. Belső üvegfe- lületek

• Távolítson el minden ételle- rakódást.

• Törölje tisztára egy puha ruhával és egy kevés enyhe tisztítószerrel. Ügyeljen arra, hogy ne kerüljön víz vagy ned- vesség a készülék belsejébe. ÜvegajtóHU

a) A tálak kiürítése

• Mielőtt megtisztítaná a tálat, először ki kell ürítenie a tálban lévő összes élelmiszer-összetevőt. b) Az adagoló csap szétszerelése:

• Győződjön meg arról, hogy az összes ital kiürült a tálból.

• A tál eltávolítása előtt szerelje szét a csapot.

• Távolítsa el a csapot (F) az összes többi alkatrész kioldásához. (13. ábra a 6. oldalon)

• Az alkatrészek mosásához használjon tiszta és meleg vizet. (14. ábra a 6. oldalon) c) Távolítsa el a tálat és a fedelet:

• Először a tál (2) fedelének (1) eltávolításához kövesse az aláb- bi utasításokat, és lásd a 6. oldalon található 15. ábrát.

1) Emelje fel a fedél hátsó részét;

2) Húzza ki a tál fedelét (1) az elülső oldalon elhelyezett rög-

• Ezután emelje fel a tál elülső részét a kioldáshoz.

• Ezután távolítsa el a tálat a helyéről úgy, hogy kissé hátulról nyomja. A tál most le van választva. (16. ábra a 6. oldalon)

• Végül vegye ki a csigát, és távolítsa el a tömítősapka fedelét (A) és a tál tömítőgyűrűjét (B). Cserélje ki, ha kopott, vagy 12 havonta. (17. ábra a 7. oldalon) d) Távolítsa el a tálat és a fedelet: FIGYELEM! Az összes korábban szétszerelt és eltávolított kom- ponenst alaposan meg kell mosni és fertőtleníteni kell. Nyo- matékosan javasoljuk a gép napi tisztítását és fertőtlenítését a magas élelmiszerminőség fenntartása érdekében.

• Az eljárás helyes elvégzéséhez a következőképpen járjon el: - Töltse fel a tartályt 50 ~ 60 °C hőmérsékletű mosószerrel és meleg vízzel; - Alaposan mossa le a szétszerelt alkatrészeket tisztítószeres oldattal. - Öblítse le forró vízzel. - Mártsa a szétszerelt alkatrészeket az oldatba, és áztassa őket kb. 30 percig. - Ezután mossa le újra az alkatrészeket tiszta vízzel. - Helyezze a különböző alkatrészeket száraz, tiszta felületre, és szárítsa meg jól az összes alkatrészt. - Szerelje össze a gépet az alábbi e) részben leírtak szerint. - A gép ismételt üzemeltetése előtt tiszta vízzel végezze el az öblítési ciklust. (Lásd az alábbi f) részt.) FIGYELMEZTETÉS! Ne merítse a lámpaizzóval rendelkező csé- szefedeleket semmilyen folyadékba. Tisztítás előtt győződjön meg arról, hogy a villanykörtét az alábbiak szerint távolította el a gépről (29. ábra a 8. oldalon). A megvilágított csészefedél tisztításához az alábbiak szerint:

1. Tiszta, nedves ruhával törölje tisztára a csészefedél alsó ré-

szét és a külső felületet.

2. A mosóoldatba mártott szivaccsal fertőtlenítse a tál fedelé-

nek alsó részét (24), és ügyeljen arra, hogy körülbelül 10 per- cig ne érintse meg a zsanér részt (X). (18. ábra a 7. oldalon).

3. Meleg, friss vízben áztatott tiszta szivaccsal kétszer vagy

többször öblítse le.

4. Száraz, tiszta ruhával törölje szárazra.

5. Csak a tál tisztítása és fertőtlenítése után tegye vissza a tál

fedelét. e) A mosott alkatrészek összeszerelése FIGYELEM! Az összes mosott alkatrészt gondosan újra össze kell szerelni. Egyes alkatrészeket a mellékelt kenőanyagokkal kell megfelelően megkenni a hatékony működés érdekében.

• Mindig ellenőrizze a tömítés épségét (A), ha elhasználódott, cserélje ki egy újra (mellékelve).

• Legalább 12 havonta cserélje ki a csiga tömítés sapka bur- kolatát (A).

• Helyezze be a csiga tömítés sapka burkolatát (A) az alábbiak szerint. (19. ábra a 7. oldalon).

• Kenje meg a csiga tömítés sapka burkolatának (A) belsejét a 7. oldalon lévő 20. ábrán látható módon a kenőanyaggal (mellékelve).

• Ezután helyezze be a tál tömítőgyűrűjét (B), és kenje körül a mellékelt kenőanyaggal az alábbiak szerint. (21. ábra a 7. oldalon)

• Ezután helyezze be a csigát a fehér alátéttel (D) és a fekete alátéttel (E) a tengelyhez. Forgassa el a csigát a bekapcsolás- hoz. (22. ábra a 7. oldalon)

• Ezt követően állítsa vissza a tálat a helyére, kissé emelje meg a csiga fejét, hogy az illeszkedjen a tál (E) pozíciójához. (23. ábra a 7. oldalon)

• Nyomja enyhén lefelé a tálat, amíg a megfelelő helyzetbe nem kerül, és kattanó hangot nem hall. (24. ábra a 7. oldalon) A csap (7) összeszereléséhez kövesse az alábbi utasításokat:

• A mellékelt kenőanyaggal kenje meg megfelelően a sapkát (Y), és szerelje össze újra az alkatrészeket.

• Helyezze be a csapot (F), miközben a csapot stabilan tartja. (25. ábra a 8. oldalon)

• Cserélje ki a menetfúró tömítőgyűrűt (C), ha kopott vagy szi- várog. f) A gép öblítése FIGYELEM! Mielőtt a tisztítás után elindítaná a gépet, az öblíté- si ciklust magával kell vinnie. Eljárások az alábbiak szerint:

• Öntse a tiszta vizet a tálba;

• Hagyja, hogy a gép legalább 5 percig működjön az „agitáci- óban”

• Kapcsolja ki a gépet, és a csap kinyitásával ürítse ki a tálat. g) A csepptálca tisztítása FIGYELEM! A csepptálcát minden alkalommal ki kell üríteni és meg kell tisztítani, amikor a rácsba szerelt piros úszó láthatóvá válik. Naponta meg kell tisztítani.

• Emelje fel a tálcát úgy, hogy a rács felül legyen, és húzza ki. (26. ábra a 8. oldalon)

• Langyos vízzel külön mossa le a tálcát és a rácsot.

• Szárítsa meg jól mindkét alkatrészt, és helyezze vissza a rá- csot a tálca tetejére.

• Helyezze a kifolyócsövet a mellékelt nyílásba.

• Helyezze vissza a tálcát a helyére, és nyomja le, hogy rögzítse a géppel. h) Világító fedél FIGYELEM! A tisztítási folyamat során ügyeljen arra, hogy ne hajlítsa meg, ne törje el és ne sértse meg az érintkezőket (27. ábra a 8. oldalon). Bármilyen sérülés a világítás fedelének rossz működését okozhatja.

• Tisztítsa meg a fedél érintkezőit nedves ruhával, és alaposanHU

szárítsa meg. Mindig kapcsolja KI a gépet.

• Tisztításhoz ne merítse vízbe.

• Az izzót csak akkor szabad kicserélni, ha a gép KI van kap- csolva, és a tápkábel ki van húzva.

• Ezután távolítsa el a védőkupakokat. Ezután egy megfelelő csavarhúzóval (nincs mellékelve) lazítsa meg a csavarokat a fedél eltávolításához (28. ábra a 8. oldalon).

• Vegye ki az izzót (U) az aljzatból (T) (29. ábra a 8. oldalon). Cserélje ki egy új izzóra (nincs mellékelve). j) A kondenzátor tisztítása

• FIGYELEM! A kondenzátort kizárólag szakképzett technikus tisztíthatja meg, akinek az összes működési szekvenciát megfelelő szerszámmal/berendezéssel kell megszerveznie.

• A jó gépteljesítmény megőrzése érdekében a kondenzátort rendszeresen (legalább 6 havonta egyszer) meg kell tisztítani.

• A kondenzátorhoz való hozzáféréshez el kell távolítani a biz- tonsági védőelemeket.

• FIGYELMEZTETÉS! A biztonsági védőelemek eltávolítása a gép éles felületeit fedi fel.

• A biztonsági védőpanel eltávolításához az alábbiak szerint járjon el: (30. ábra a 8. oldalon)

1) Emelje fel és távolítsa el teljesen az oldalvédő felső részét;

2) Lazítsa meg a védőelemet rögzítő 4 csavart.

3) A 4 csavar eltávolítása után vegye le a biztonsági védőelemet.

(31. ábra a 8. oldalon)

4) Használjon száraz kefét (nem tartozék) a használat során

felhalmozódott por eltávolításához. (32. ábra a 8. oldalon)

5) A kondenzátor alapos tisztítása után szerelje vissza a bizton-

sági védőelemet. k) Rendszeres karbantartás Ezt a gépet szakembernek rendszeresen (legalább 6 havonta) ellenőriznie kell. Ez az időszakos ellenőrzés annak biztosítá- sára szolgál, hogy az összes felszerelt alkatrész és maga a gép magas szintű biztonságot nyújtson. Az elhasználódott alkatrészeket eredeti pótalkatrészre kell cserélni. Tilos használni ezt a gépet, ha csak az egyik alkatré- sze hibás vagy kopott. A felhasználónak tilos rendszeres kar- bantartást végeznie. Karbantartás

• A súlyos balesetek megelőzése érdekében rendszeresen elle- nőrizze a készülék működését.

• Ha azt látja, hogy a készülék nem működik megfelelően, vagy probléma van, ne használja tovább, kapcsolja ki, és forduljon a forgalmazóhoz.

• Minden karbantartási, telepítési és javítási munkát szakkép- zett és felhatalmazott technikusoknak kell elvégezniük, vagy a gyártónak kell javasolnia. Szállítás és tárolás

• Tárolás előtt mindig győződjön meg arról, hogy a készülék le lett választva a hálózatról, és teljesen lehűlt.

• A készüléket hűvös, tiszta és száraz helyen tárolja.

• Soha ne helyezzen nehéz tárgyakat a készülékre, mert ez ká- rosíthatja azt.

• Ne mozgassa a készüléket működés közben. Mozgatás köz- ben válassza le a készüléket az elektromos hálózatról, és tartsa alul. Hibaelhárítás Ha a készülék nem működik megfelelően, kérjük, ellenőrizze az alábbi táblázatban a megoldást. Ha továbbra sem tudja megol- dani a problémát, kérjük, forduljon a szállítóhoz/szolgáltatóhoz. Problémák Lehetséges ok Lehetséges meg- oldás A gép nem működik, miután csatlakoztatta az elektromos aljzathoz A tápkábel és a dugasz nem csat- lakozik szorosan és megfelelően Ellenőrizze újra a csatlakozást. És elle- nőrizze, hogy az összes csatlakozás szorosan csatlakozik-e. Adagoló csap szivárgása A csap nincs megfe- lelően felszerelve Ellenőrizze újra a csatlakozást. És ellenőrizze, hogy az összes csatlakozás szorosan csatlako- zik-e. A csapdugattyú nincs kenve Kenje meg a menet- fúró dugattyút A csapdugattyú hibás Forduljon a szállí- tóhoz. Ételszivárgás a tál hátsó részéből A tál nincs megfele- lően felszerelve. Ellenőrizze újra a pozíciót, és szerelje vissza a tálat. A tál tömítőgyűrűje nincs megkenve. Kenje meg a tál tömítőgyűrűjét. A tál tömítőgyűrűje hibás. Cserélje ki egy új tál tömítőgyűrűre. A csiga nem fordul el A csigát a tálban lévő jég blokkolja. Hagyja, hogy a jég először megolvadjon. A gép nem készít granitát A munkamód nincs „Granita mód” alatt Válassza a „Granita mód” lehetőséget A kondenzátor szennyezett. Rendszeresen tisztítsa meg a kondenzátort. A szellőzés nem elegendő Hagyjon elegendő szellőzést A készülék a hőfor- rás közelében van. Tegye el a gépet a hőforrástól A csiga zajos működés közben Az elülső tömítés (A) helytelenül van felszerelve. Ellenőrizze újra, és helyezze be meg- felelően az elülső tömítést (A). Az elülső tömítés (A) nincs kenve Kenje meg az elülső tömítést (A). A konzisztencia túl vastag Változtassa meg a konzisztenciát. A gránitának feke- te foltok vannak A tál szennyezett. Kapcsolja ki és húzza ki a gépet. Alaposan tisztítsa meg a tálat. A csiga tömítőgyű- rűje szennyezett. Tisztítsa meg újra a tömítőgyűrűt.UA

Az adagoló csapja nem old ki megfelelően A jég blokkolja a csapot Kapcsolja ki a gépet, hogy a jég megol- vadjon. Jótállás A készülék működését befolyásoló minden olyan hiba, amely a vásárlást követő egy éven belül válik nyilvánvalóvá, javításra vagy cserére szorul, feltéve, hogy a készüléket az utasítások- nak megfelelően használták és karbantartották, és semmilyen módon nem használták fel helytelenül vagy használták fel hely- telenül. Az Ön törvényben biztosított jogait ez nem érinti. Ha a készülékre garanciális igény vonatkozik, adja meg, hogy hol és mikor vásárolta meg, és mellékelje a vásárlást igazoló bizony- latot (pl. nyugtát). A folyamatos termékfejlesztésre vonatkozó irányelvünkkel ösz- szhangban fenntartjuk a jogot a termék, a csomagolás és a do- kumentáció előzetes értesítés nélküli módosítására. Elvetés és környezet A készülék üzemen kívül helyezése során a ter- méket nem szabad más háztartási hulladékkal együtt ártalmatlanítani. Ehelyett az Ön felelőssé- ge, hogy a hulladékgyűjtő berendezéseket a kije- lölt gyűjtőhelyre szállítsa. Ennek a szabálynak a figyelmen kívül hagyása a hulladék ártalmatlanítására vonat- kozó hatályos előírásokkal összhangban büntetést vonhat maga után. A hulladéktároló berendezések ártalmatlanításkori elkülönített gyűjtése és újrahasznosítása segít a természeti erőforrások megőrzésében, és biztosítja, hogy az emberi egészséget és a környezetet védő módon kerül újrahasznosí- tásra. Ha többet szeretne megtudni arról, hogy hová lehet a hulla- dékot újrahasznosítani, forduljon a helyi hulladékgyűjtő válla- lathoz. A gyártók és az importőrök nem vállalnak felelősséget az újrahasznosításért, a kezelésért és az ökológiai hulladék- kezelésért sem közvetlenül, sem pedig nyilvános rendszeren keresztül. УКРАЇНСЬКИЙ Шановний клієнте! Дякуємо, що придбали цей прилад Arktic. Уважно прочи- тайте цей посібник користувача, звертаючи особливу увагу на правила техніки безпеки, описані нижче, перед першим встановленням і використанням цього приладу. Інструкції з техніки безпеки

21. Spínač napájania
