NAUDOJIMO INSTRUKCIJA 274224 Arktic

Trauka I temperatūra sulas režīmā 1°C ~7°C 2°C

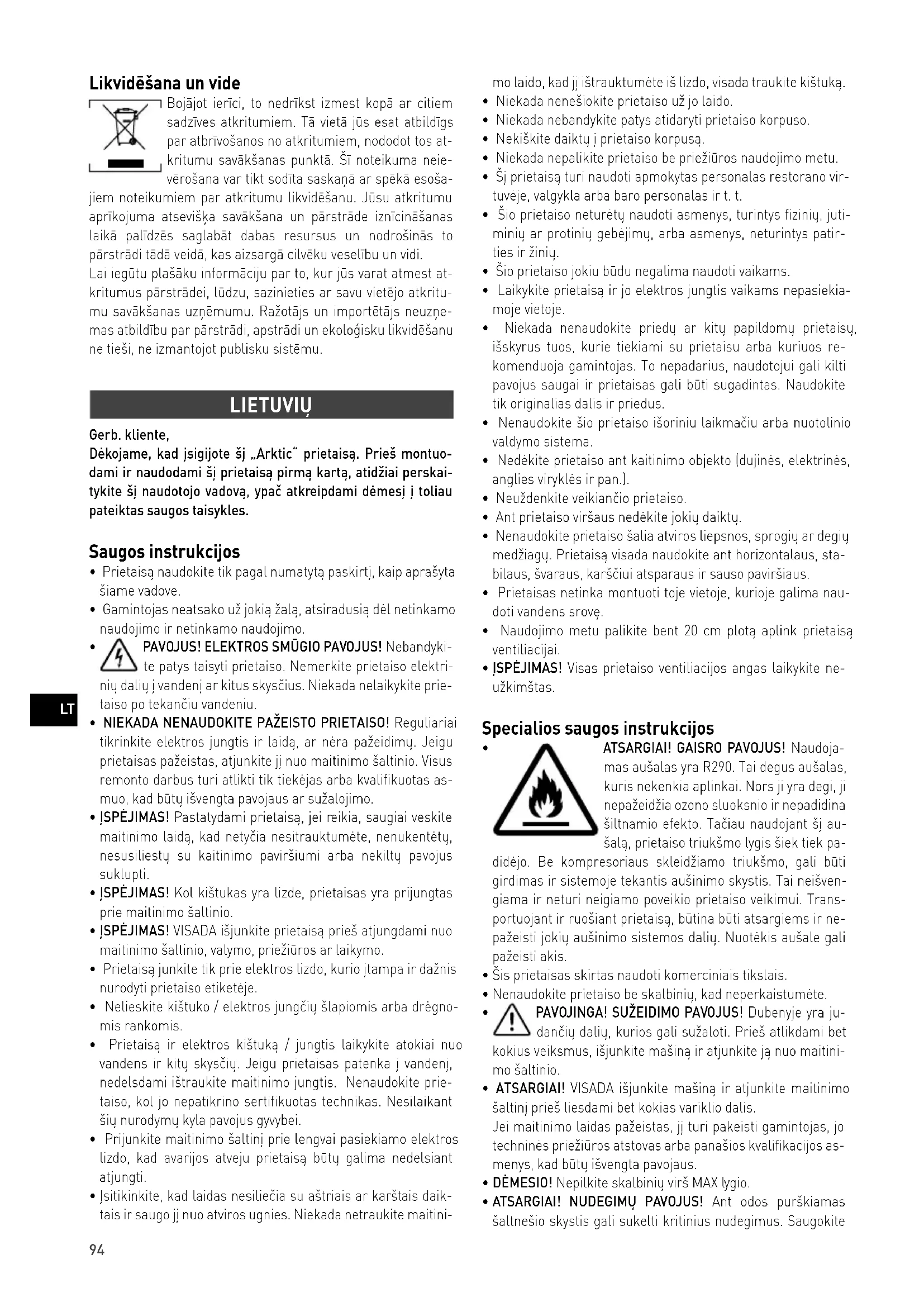

• Prietaisą naudokite tik pagal numatytą paskirtį, kaip aprašyta šiame vadove.

• Gamintojas neatsako už jokią žalą, atsiradusią dėl netinkamo naudojimo ir netinkamo naudojimo.

• PAVOJUS! ELEKTROS SMŪGIO PAVOJUS! Nebandyki- te patys taisyti prietaiso. Nemerkite prietaiso elektri- nių dalių į vandenį ar kitus skysčius. Niekada nelaikykite prie- taiso po tekančiu vandeniu.

• NIEKADA NENAUDOKITE PAŽEISTO PRIETAISO! Reguliariai tikrinkite elektros jungtis ir laidą, ar nėra pažeidimų. Jeigu prietaisas pažeistas, atjunkite jį nuo maitinimo šaltinio. Visus remonto darbus turi atlikti tik tiekėjas arba kvalifikuotas as- muo, kad būtų išvengta pavojaus ar sužalojimo.

• ĮSPĖJIMAS! Pastatydami prietaisą, jei reikia, saugiai veskite maitinimo laidą, kad netyčia nesitrauktumėte, nenukentėtų, nesusiliestų su kaitinimo paviršiumi arba nekiltų pavojus suklupti.

• ĮSPĖJIMAS! Kol kištukas yra lizde, prietaisas yra prijungtas prie maitinimo šaltinio.

• ĮSPĖJIMAS! VISADA išjunkite prietaisą prieš atjungdami nuo maitinimo šaltinio, valymo, priežiūros ar laikymo.

• Prietaisą junkite tik prie elektros lizdo, kurio įtampa ir dažnis nurodyti prietaiso etiketėje.

• Nelieskite kištuko / elektros jungčių šlapiomis arba drėgno- mis rankomis.

• Prietaisą ir elektros kištuką / jungtis laikykite atokiai nuo vandens ir kitų skysčių. Jeigu prietaisas patenka į vandenį, nedelsdami ištraukite maitinimo jungtis. Nenaudokite prie- taiso, kol jo nepatikrino sertifikuotas technikas. Nesilaikant šių nurodymų kyla pavojus gyvybei.

• Prijunkite maitinimo šaltinį prie lengvai pasiekiamo elektros lizdo, kad avarijos atveju prietaisą būtų galima nedelsiant atjungti.

• Įsitikinkite, kad laidas nesiliečia su aštriais ar karštais daik- tais ir saugo jį nuo atviros ugnies. Niekada netraukite maitini- mo laido, kad jį ištrauktumėte iš lizdo, visada traukite kištuką.

• Niekada nenešiokite prietaiso už jo laido.

• Niekada nebandykite patys atidaryti prietaiso korpuso.

• Nekiškite daiktų į prietaiso korpusą.

• Niekada nepalikite prietaiso be priežiūros naudojimo metu.

• Šį prietaisą turi naudoti apmokytas personalas restorano vir- tuvėje, valgykla arba baro personalas ir t. t.

• Šio prietaiso neturėtų naudoti asmenys, turintys fizinių, juti- minių ar protinių gebėjimų, arba asmenys, neturintys patir- ties ir žinių.

• Šio prietaiso jokiu būdu negalima naudoti vaikams.

• Laikykite prietaisą ir jo elektros jungtis vaikams nepasiekia- moje vietoje.

• Niekada nenaudokite priedų ar kitų papildomų prietaisų, išskyrus tuos, kurie tiekiami su prietaisu arba kuriuos re- komenduoja gamintojas. To nepadarius, naudotojui gali kilti pavojus saugai ir prietaisas gali būti sugadintas. Naudokite tik originalias dalis ir priedus.

• Nenaudokite šio prietaiso išoriniu laikmačiu arba nuotolinio valdymo sistema.

• Nedėkite prietaiso ant kaitinimo objekto (dujinės, elektrinės, anglies viryklės ir pan.).

• Neuždenkite veikiančio prietaiso.

• Ant prietaiso viršaus nedėkite jokių daiktų.

• Nenaudokite prietaiso šalia atviros liepsnos, sprogių ar degių medžiagų. Prietaisą visada naudokite ant horizontalaus, sta- bilaus, švaraus, karščiui atsparaus ir sauso paviršiaus.

• Prietaisas netinka montuoti toje vietoje, kurioje galima nau- doti vandens srovę.

• Naudojimo metu palikite bent 20 cm plotą aplink prietaisą ventiliacijai.

• ĮSPĖJIMAS! Visas prietaiso ventiliacijos angas laikykite ne- užkimštas. Specialios saugos instrukcijos

• ATSARGIAI! GAISRO PAVOJUS! Naudoja- mas aušalas yra R290. Tai degus aušalas, kuris nekenkia aplinkai. Nors ji yra degi, ji nepažeidžia ozono sluoksnio ir nepadidina šiltnamio efekto. Tačiau naudojant šį au- šalą, prietaiso triukšmo lygis šiek tiek pa- didėjo. Be kompresoriaus skleidžiamo triukšmo, gali būti girdimas ir sistemoje tekantis aušinimo skystis. Tai neišven- giama ir neturi neigiamo poveikio prietaiso veikimui. Trans- portuojant ir ruošiant prietaisą, būtina būti atsargiems ir ne- pažeisti jokių aušinimo sistemos dalių. Nuotėkis aušale gali pažeisti akis.

• Šis prietaisas skirtas naudoti komerciniais tikslais.

• Nenaudokite prietaiso be skalbinių, kad neperkaistumėte.

• PAVOJINGA! SUŽEIDIMO PAVOJUS! Dubenyje yra ju- dančių dalių, kurios gali sužaloti. Prieš atlikdami bet kokius veiksmus, išjunkite mašiną ir atjunkite ją nuo maitini- mo šaltinio.

• ATSARGIAI! VISADA išjunkite mašiną ir atjunkite maitinimo šaltinį prieš liesdami bet kokias variklio dalis. Jei maitinimo laidas pažeistas, jį turi pakeisti gamintojas, jo techninės priežiūros atstovas arba panašios kvalifikacijos as- menys, kad būtų išvengta pavojaus.

• DĖMESIO! Nepilkite skalbinių virš MAX lygio.

akis ir odą. Jei šaltnešis nudega, nedelsdami nuplaukite šaltu vandeniu. Jei nudegimai yra sunkūs, nedelsdami tepkite ledu ir kreipkitės į gydytoją.

• ĮSPĖJIMAS! Montuojant, aplinkinėje struktūroje užtikrinkite pakankamą vėdinimą. Niekada neblokuokite oro srauto si- urbimo ir oro išleidimo angos, kad išlaikytumėte oro cirku- liaciją.

• Prietaiso viduje arba šalia jo nedėkite jokių pavojingų produk- tų, pvz., degalų, alkoholio, dažų, aerozolių skardinių su degiu propelentu, degių ar sprogių medžiagų ir pan. Paskirtis

• Šis prietaisas skirtas naudoti komerciniams tikslams, pa- vyzdžiui, restoranų, valgyklų, ligoninių ir komercinių įmonių, pvz., kepyklų, skerdyklų ir kt., virtuvėse, bet ne nuolatinei masinei maisto gamybai.

• Šis prietaisas yra skirtas šaltiems gėrimams išpilti. Bet koks kitoks naudojimas gali sugadinti prietaisą arba sužaloti žmo- gų.

• Prietaiso naudojimas bet kokiais kitais tikslais laikomas ne- tinkamu prietaiso naudojimu. Naudotojas yra atsakingas už netinkamą įrenginio naudojimą. Įžeminimo įrengimas Šis prietaisas priskiriamas I apsaugos klasei ir turi būti pri- jungtas prie apsauginio įžeminimo. Įžeminimas sumažina elek- tros smūgio riziką, nes elektros srovei tiekiamas laidas. Šiame prietaise yra maitinimo laidas su įžeminimo kištuku arba elektros jungtys su įžeminimo laidu. Jungtys turi būti tinkamai sumontuotos ir įžemintos. Pagrindinės gaminio dalys (1 pav. 3psl.)

4. Nuimamas lašėjimo dėklas

6. Plūdė (perpildymo indikatorius)

7. Dozatoriaus čiaupai

Atsarginės dalys A. Sraigto tarpiklio dangtis x 3 B. Dubens sandarinimo žiedas, 1 vnt. C. Dozatoriaus sandarinimo žiedas, 10 vnt. D. Baltas sraigto veleno poveržlė, 3 vnt. E. Juodas sraigto veleno poveržlė, 3 vnt. F. 1 tepalo vamzdelis Valdymo skydelis (2 pav. 3psl.)

10. Dubens kontrolinė lemputė

14. Padidinkite kietumą + / temperatūrą

15. Kietumo / temperatūros rodymas

16. Sumažinti kietumą – / temperatūra

19. Sulčių režimo indikatorius

22. Parametrų nustatymo mygtukas

(Žr. == > Mašinos parametrų nustatymas

23. Apšvietimo lemputės mygtukas

Kontūro diagrama (3 pav. 4psl.) T. Jungiklio maitinimas M1: Kompresorius FAKSOGRAMA: Kompresoriaus perkrova KA: Kompresoriaus relė C: Paleidimo kondensatorius M2: Kondensatoriaus ventiliatoriaus variklis DPF1\DPF2: Elektroninis plėtinys, 1\2 NTC1\NTC2: 1 / 2 gėrimo jutiklis NTC3\NTC4: siurbimo jutiklis 1\2 WX: Temperatūros ekranas MI \MII : 1\2 nuolatinės srovės variklis INDIKATORIUSI \LEDII : 1\2 šviesdiodinės lemputės Paruošimas prieš naudojimą

• Nuimkite visas apsaugines pakuotes ir įvyniojimą.

• Patikrinkite, ar prietaisas yra geros būklės ir su visais prie- dais. Jei pristatymas nepilnas arba pažeistas, nedelsdami kreipkitės į tiekėją. Tokiu atveju nenaudokite prietaiso.

• Prieš naudodami išvalykite priedus ir prietaisą (žr. ==> Valy- mas ir priežiūra).

• Patikrinkite, ar prietaisas visiškai sausas.

• Padėkite prietaisą ant horizontalaus, stabilaus ir karščiui atsparaus paviršiaus, kuris yra saugus nuo vandens purslų.

• Jei ketinate laikyti prietaisą ateityje, laikykite pakuotę.

• Laikykite naudotojo vadovą ateičiai. PASTABA! Dėl gamybos liekanų prietaisas gali skleisti lengvą kvapą per pirmuosius kelis naudojimo būdus. Tai yra normalu ir nerodo jokio defekto ar pavojaus. Patikrinkite, ar prietaisas gerai vėdinamas. Naudojimo instrukcijos a) Maisto sudedamųjų dalių paruošimas: (4 pav., 4 psl.)

• Atskieskite ir sumaišykite KONCENTRATĄ su VANDENIU tin- kamoje talpykloje pagal gamintojo receptus. GAUTAME MIŠI- NYJE TURI BŪTI MINIMALUS CUKRAUS KIEKIS – 13°BRIX. Mažesnė koncentracija gali sugadinti sraigtus ir (arba) pava- rųvariklius.

• ĮSPĖJIMAS! Maisto produkto temperatūra niekada negali viršyti 25 °C.

• ĮSPĖJIMAS! Niekada nenaudokite tik su vandeniu. b) Maisto sudedamųjų dalių įdėjimas į prietaisą:

• ĮSPĖJIMAS! Maisto produktus į indą (2) reikia pilti tik tuomet, kai prietaisas yra IŠJUNGTAS ir yra atjungtas nuo elektros maitinimo.

• Norėdami nuimti dubens dangtelį (1) (2), laikykitės šių nuro- dymų (5 pav., 4 psl.):

1) Pakelkite galinę dangčio dalį;

2) Ištraukite dubens dangtį (1) iš priekyje esančio laikiklio.LT

• Atsargiai supilkite maisto ingredientą (G) į dubenį (2), bet ne daugiau kaip į „MAXIMUM LEVEL“. (6 pav., 4 psl.), (Nepilkite karšto skysčio, kad išvengtumėte pavojaus.)

• Į dubenį įpylę / įpylę maisto produkto, uždarykite dubens dangtį (1) ant dubens (2). (7 pav., 4 psl.) ĮSPĖJIMAI!

1. Niekada nejunkite mašinos, jei trūksta dubens dangčio. Prieš

nuimdami dubens dangtelį, išjunkite prietaisą ir atjunkite jį nuo elektros tinklo.

2. Dubens viduje yra judančių dalių, kurios gali sužaloti,

išjunkite mašiną ir atjunkite ją nuo elektros tinklo, prieš atlikdami bet kokį veiksmą. c) Užveskite mašiną: (Valdymo skydelis: 2 pav. 3 psl.) Kiekvienas dubuo valdomas atskirai.

• Pirmiausia įjunkite maitinimo kištuką į tinkamą elektros lizdą.

• Tada paspauskite (21) , kad ĮJUNGTUMĖTE mašiną. Palaikykite nuspaudę (21) 3 sekundes, jei nenaudojate įrenginio perjung- site į STANDBY (pastovus) režimą. (8 pav., 5 psl.).

Norėdami pasirinkti darbinį režimą, paspauskite iš eilės. Yra 3 darbo režimai: Granita (18) , juice (19) arba OFF (20). Jis bus rodomas iš eilės ir švies atitinkama piktograma. I)). Patiekti su Granita (9 pav., 5 psl.)

• Paskui spauskite iš eilės, kad pasirinktumėte „Granta“ režimą, bus apšviesti (18)

• Tada paspauskite „+“ arba „-“ iš eilės, kad sureguliuotumėte kietumą. Lygis nuo 1 (minkštas su daug vandens) iki 7 (didelė, kurioje vandens yra mažiau). II)). Šaltiems gėrimams patiekti (10 pav. 5 psl.)

• Spauskite atitinkamo dubens mygtuką (12) , kol įsižiebs (19).

• Ilgai spausdami (22) įjunkite sulčių temperatūros nustatymo režimą, kol ekrane mirksės „PR“.

• Dar kartą paspauskite (22), kad pasirinktumėte 1 (F1) arba 2 (F2) indą, kol temperatūros ekrane bus rodoma „F1“ arba „F2“.

• Paspauskite kairiąją plokštelę (17) , kad nustatytumėte tempe- ratūrą nuo 1 °C ~ 7 °C. Temperatūra bus nustatyta sėkmingai. Mirksėjus 15 kartų be jokio veiksmo, ekranas sugrįš į normalų režimą. PRANEŠIMAS:

• Dabartinė temperatūra ekrane rodoma kaip įprasta.

(16) tuo pačiu metu, kad atkurtumėte nu- matytąją temperatūrą( 2 °C ).

• Ekrane rodoma „PR“ / „F1“ / „F2“: Sulčių temperatūros nu- statymo režimas / 1 dubuo / 2 dubuo. Mirksėjęs 15 kartų ir be jokio veiksmo režimas nebegalios, o ekranas vėl persijungs į įprastą režimą.

• Sulčių temperatūros nustatymo modelyje galima naudoti tik kairiąją plokštę (17) (ir tiriant 1, ir 2 dubenį). III)). Jei norite nustoti veikti

• Paspauskite atitinkamo dubens mygtuką (12).

• Paskui iš eilės spauskite, kol bus išjungtas režimas, (20) bus apšviestas. Tuomet nebereikės maišyti ir šaldyti. d) Norėdami paprasčiausiai išvalyti atitinkamą dubenį:

• Paspauskite ir maždaug 6 sekundes palaikykite nuspaudę ati- tinkamą dubens mygtuką (12)

• Atitinkamas rezervuaro vožtuvas bus visiškai atidarytas ir jį bus galima valyti maždaug 3 minutes. Veikiant šiam režimui, valdymo ekrane bus rodoma „°C“. DĖMESIO! Šiuo režimu atitinkamo indo elektroninis išplėtimo vožtuvas atsidarys. Tačiau sraigtas vis dar maišomas valyti. Į indą pripilkite šilto ir švaraus vandens, kurio lygis neviršija „MAKSIMALAUS LYGIO“. Nekiškite rankos į vidų. IŠJUNKITE mašiną ir ištraukite jos kištuką, kad gerai ją išvalytu- mėte arba dezinfekuotumėte. e) Ganitos išdavimas (11 pav. 6 psl.)

• Norėdami dozuoti maisto produktą, patraukite sklendę. PASTABA : Reguliariai tikrinkite dubenyje esančių gėrimų tem- peratūrą (2). Kai inde yra maisto, palikite prietaisą veikiantį. Jei įrenginys nėra nuolat eksploatuojamas, prieš aptarnaujant klientą, iš čiaupo būtina pašalinti mažą kiekį. Mašinos parametrų nustatymas ĮSPĖJIMAS! Labai nerekomenduojama keisti šios nuostatos, nes mašinai gamykloje nustatytos optimalios nuostatos. Nuostatą keiskite tik tada, kai tai būtina. Kaip nustatyti Paspauskite ir maždaug 6 sekundes palaikykite nuspaudę (22). Ekrane rodomas užrašas „PA“. Paspauskite „+“ arba „-“, kad įvestumėte vertę „15“ (tai kodas, kurį reikia įvesti į nustatymo režimą). Paskui paspauskite (22), kad pasirinktumėte parametrą (ekra- ne bus rodoma), kurį norite pakeisti. Parametrai išvardyti to- liau: Ekranas Aprašas Nustatymo intervalas Gamyklinis numatytasis

„Bowl I“ temperatūra sulčių režimu 1°C ~ 7°C 2 °C

„Bowl II“ temperatūra sulčių režimu 1°C ~ 7°C 2 °C F3 Netaikoma

Skysčio temperatūra pirmojo etapo metu 5°C ~ 10°C 10°C

Skysčio temperatūra per antrą etapą 3°C ~ 8°C 5 °C

Jutiklio jutiklio jutiklio temperatūra II dubeniui -5°C ~5°C 0°C A3 Netaikoma

Temperatūros skirtumas sulčių režimu 1°C ~ 5°C 2 °C E2 Kompresoriaus delsa 2 ~ 8 min 2 min.LT

Valymas ir priežiūra

• DĖMESIO! Visada atjunkite prietaisą nuo maitinimo šaltinio ir atvėsinkite prieš jį laikydami, valydami ir atlikdami techninę priežiūrą.

• Valydami nenaudokite vandens srovės arba garų valiklio ir nestumkite prietaiso po vandeniu, nes dalys sušlaps ir gali kilti elektros smūgis.

• Jeigu prietaisas nėra laikomas geros švaros būklės, tai gali neigiamai paveikti 0 prietaiso veikimo laiką ir sukelti pavo- jingą situaciją.

• Maisto likučius reikia reguliariai valyti ir išimti iš prietaiso. Jei prietaisas nebus tinkamai išvalytas, jo naudojimo trukmė bus trumpesnė ir naudojimo metu gali kilti pavojinga būklė. Valymas

• Aušintą išorinį paviršių valykite šluoste arba kempine, šiek tiek sudrėkinta švelniu muilo tirpalu.

• Higienos sumetimais prietaisą reikia valyti prieš ir po nau- dojimo.

• Saugokite, kad vanduo nepatektų į elektrinius komponentus.

• Niekada nemerkite prietaiso į vandenį ar kitus skysčius.

• Išvalykite konteinerio vidų neabrazyviu plovikliu ir nuplaukite švariu vandeniu.

• Jokių dalių negalima plauti indaplovėje. Dalys Kaip valyti Pastaba Visi priedai, pvz., stovai, stovų laikikliai ir kt.

• Pamirkykite šiltame, mui- liname vandenyje maždaug 10–20 minučių.

• Kruopščiai nuplaukite tekančiu vandeniu. Praeityje visas dalis gerai nusausinkite. Išoriniai stiklo paviršiai

• Valykite minkšta šluoste ir nedideliu kiekiu neutralaus ploviklio. Pasirūpinkite, kad į prietaisą nepatektų vandens ar drėgmės. Vidiniai stikliniai paviršiai

• Pašalinkite maisto likučius.

• Valykite minkšta šluoste ir nedideliu kiekiu švelnaus ploviklio. Pasirūpinkite, kad į prietaisą nepatektų vandens ar drėgmės. Stiklinės durelės a) Dubens ištuštinimas

• Prieš valant dubenį, pirmiausia reikia ištuštinti visas jame esančias maisto sudedamąsias dalis. b) Išardykite dozavimo čiaupą:

• Užtikrinkite, kad visi gėrimai būtų ištuštinti dubenyje.

• Prieš išimdami dubenį, išardykite čiaupą.

• Ištraukite kaištį (F), kad atlaisvintumėte visas kitas dalis. (13 pav. 6 puslapyje)

• Dalis plaukite švariu ir šiltu vandeniu. (14 pav. 6 psl.) c) Nuimkite dubenį ir dangtį:

• Norėdami pirmiau nuimti dubens dangtį (1) (2), vykdykite šiuos nurodymus ir žr. Pav.15 6 psl.

1) Pakelkite galinę dangčio dalį;

2) Ištraukite dubens dangtį (1) iš priekyje esančio laikiklio.

• Tada pakelkite priekinę dubens dalį, kad jį atlaisvintumėte.

• Tada išimkite indą iš vietos, šiek tiek pastumdami jį galinėje pusėje. Dabar dubuo yra atjungtas. (16 pav. 6 psl.)

• Galiausiai išimkite sraigtą ir nuimkite tarpiklio kepurėlės dangtį (A) ir dubens sandarinimo žiedą (B). Pakeiskite, jei nu- sidėvėjo arba kas 12 mėnesių. (17 pav., 7 psl.) d) Nuimkite dubenį ir dangtį: DĖMESIO! Visus anksčiau išardytus ir išimtus komponentus reikia kruopščiai išplauti ir dezinfekuoti. Primygtinai rekomen- duojame kasdien valyti ir dezinfekuoti šią mašiną, kad išlaiky- tumėte aukštą maisto kokybės lygį.

• Norėdami tinkamai atlikti šią procedūrą, atlikite šiuos veiks- mus: - į talpyklą pripilkite ploviklio ir karšto vandens 50–60 °C tem- peratūros; - Išardytus komponentus kruopščiai nuplaukite ploviklio tirpa- lu. - Plaukite karštu vandeniu. - Pamerkite išardymo komponentus į tirpalą ir mirkykite maž- daug 30 minučių. - Tuomet komponentus dar kartą nuplaukite švariu vandeniu. - Sudėkite skirtingus komponentus ant sauso, švaraus pavir- šiaus ir gerai nusausinkite visas dalis. - Surinkite mašiną, kaip aprašyta toliau, e dalyje. – Prieš vėl pradėdami naudoti mašiną, atlikite skalavimo švariu vandeniu ciklą. (Žr. toliau esančią f dalį.) ĮSPĖJIMAS! Nemerkite indo dangčių su apšvietimo lempu- tėmis į jokį skystį. Prieš valydami, įsitikinkite, kad apšvietimo lemputė išimta iš mašinos, kaip aprašyta toliau (Pav. 29, 8 psl.). Norėdami nuvalyti uždegtą dubens dangtelį, kaip nurodyta to- liau:

1. Švaria drėgna šluoste nuvalykite dubens dangčio apatinę dalį

ir išorinį paviršių.

2. Naudodami kempinę, pamirkytą plovimo tirpale, dezinfe-

kuokite dubens dangčio apatinę dalį (24), stenkitės neliesti lanksto dalies (X) maždaug 10 minučių (18 pav., 7 psl.).

3. Du kartus ar daugiau išplaukite švaria kempine, pamirkyta

šiltame gėlame vandenyje.

4. Nusausinkite sausu švariu skudurėliu.

5. Dubens dangtį vėl uždėkite tik nuvalę ir dezinfekavę dubenį.

e) Išskalbtų komponentų surinkimas iš naujo DĖMESIO! Visus išplautus komponentus reikia kruopščiai su- rinkti. Kai kurie komponentai turi būti tinkamai sutepti tiekia- mais tepalais, kad būtų užtikrintas jų veiksmingumas.

• Visada patikrinkite sandariklio (A) vientisumą, jei jis nusidėvė- jęs, pakeiskite jį nauju (pridedamas).

• Bent kas 12 mėnesių pakeiskite sraigto sandarinimo kepu- raitės dangtį (A).

• Įstatykite sraigto tarpiklio kepurės dangtį (A), kaip parodyta toliau. (19 pav., 7 psl.)

• Sutepkite sraigto sandarinimo kepurės dangčio (A) vidų tepa- lu (pristatomas), kaip parodyta 7 psl., 20

• Tada įstatykite dubens sandarinimo žiedą (B) ir sutepkite pa- teiktu tepalu, kaip parodyta toliau. (21 pav. 7 psl.)

• Paskui įstatykite sraigtą, naudodami baltą poveržlę (D) ir juo- dą veleno poveržlę (E). Pasukite sraigtą, kad jį įjungtumėte. (22 pav. 7 psl.)

• Po to grąžinkite dubenį į vietą, šiek tiek pakelkite sraigto gal- vutę, kad ji lygiuotų dubens padėtį (E). (Pav. 23 7 psl.)

• Šiek tiek paspauskite dubenį žemyn, kol jis užsifiksuos tinka- moje padėtyje, ir pasigirs spragtelėjimas. (24 pav. 7 puslapyje)LT

Norėdami iš naujo surinkti čiaupą (7), laikykitės toliau pateiktų nurodymų:

• Naudodami pateiktą tepalą, tinkamai sutepkite dangtelį (Y) ir vėl surinkite komponentus.

• Įstatykite kaištį (F), tuo pat metu tvirtai laikydami sklendę. (25 pav. 8 psl.)

• Pakeiskite sandarinimo žiedą (C), jei jis nusidėvėjo arba yra protėkio. f) Mašinos skalavimas DĖMESIO! Prieš paleisdami skalbyklę po valymo, turite atlikti skalavimo ciklą. Toliau aprašytos procedūros:

• Į indą įpilkite švaraus vandens;

• Leiskite mašinai paveikti mažiausiai 5 minutes, veikiant „mai- šymo“

• Išjunkite mašiną ir ištuštinkite rezervuarą, atidarę čiaupą. g) Lašų surinkimo padėklo valymas DĖMESIO! Lašėjimo dėklą reikia ištuštinti ir išvalyti kiekvieną kartą, kai raudona plūdė tinklelyje pakyla. Jį reikia valyti kas- dien.

• Pakelkite skardą su grotelėmis ant jos viršaus ir ištraukite. (26 pav. 8 psl.)

• Dėklą ir tinklelį plaukite atskirai drungnu vandeniu.

• Gerai nusausinkite abi dalis ir padėkite groteles atgal ant dėklo.

• Įdėkite išleidimo žarną į pateiktą angą.

• Grąžinkite dėklą į vietą ir paspauskite jį žemyn, kad pritvirtin- tumėte jį prie mašinos. h) Apšvietimo dangtis DĖMESIO! Valymo proceso metu stenkitės nesulenkti, nesulau- žyti ar nepažeisti „kontaktų“ (27 pav., 8 psl.). Bet koks pažeidi- mas gali lemti blogą apšvietimo dangčio linksmybę.

• Nuvalykite dangčio kontaktus drėgna šluoste ir gerai nusau- sinkite. Visada IŠJUNKITE mašiną.

• Nemerkite į vandenį valyti.

• Lemputę pakeisti galima tik IŠJUNGUS skalbyklę ir atjungus maitinimo laidą.

• Tada nuimkite apsauginius dangtelius. Tada tinkamu atsuk- tuvu (netiekiamas) atlaisvinkite varžtus, kad galėtumėte nu- imti dangtį (28 pav., 8 psl.).

• Ištraukite lemputę (U) iš lizdo (T) (29 pav., 8 psl.). Pakeiskite ją nauja lempute (nepridedama). j) Kondensatoriaus valymas

• DĖMESIO! Kondensatorių gali valyti tik specializuotas specia- listas, kuris turi organizuoti visas darbo sekas ir naudodama- sis tinkamais įrankiais / įranga.

• Kad prietaisas gerai veiktų, kondensatorių reikia reguliariai valyti (bent kartą per 6 mėnesius).

• Norint prieiti prie kondensatoriaus, reikia nuimti apsaugas.

• ĮSPĖJIMAS! Nuėmus apsaugus atsidengs kai kurie aštrūs mašinos paviršiai.

• Norėdami nuimti apsauginį skydelį, atlikite toliau nurodytus veiksmus. (30 pav., 8 psl.)

1) Pakelkite ir visiškai nuimkite viršutinę šoninių apsaugų dalį;

2) Atsukite 4 varžtus, pritvirtinančius apsaugą.

3) Atsukę 4 varžtus, nuimkite apsauginį gaubtą. (31 pav. 8 psl.)

4) Naudokite sausą šepetį (nepridedamas), kad pašalintumėte

dulkes, kurios susikaupė naudojant. (32 pav. 8 psl.)

5) Kruopščiai nuvalę kondensatorių, vėl sumontuokite apsaugą.

k) Periodinė priežiūra Šį įrenginį turi reguliariai (bent kas 6 mėnesius) tikrinti kvali- fikuotas specialistas. Šis periodinis patikrinimas skirtas užti- krinti, kad visi įrengti komponentai ir pati mašina būtų visiškai saugūs. Susidėvėjusias dalis būtina pakeisti originalia atsargine dalimi. Draudžiama naudoti šį įrenginį, jei bent viena jo sudedamoji da- lis yra sugedusi arba susidėvėjusi. Vartotojui draudžiama atlikti periodinę priežiūrą. Techninė priežiūra

• Reguliariai tikrinkite prietaiso veikimą, kad išvengtumėte rimtų nelaimingų atsitikimų.

• Jeigu pastebėjote, kad prietaisas veikia netinkamai arba kilo problemų, nustokite jį naudoti, išjunkite prietaisą ir kreipkitės į tiekėją.

• Visus techninės priežiūros, montavimo ir remonto darbus turi atlikti specializuoti ir įgalioti technikai arba rekomenduoja gamintojas. Transportavimas ir laikymas

• Prieš saugodami prietaisą visada įsitikinkite, kad jis buvo atjungtas nuo maitinimo šaltinio ir visiškai atvėsęs.

• Prietaisą laikykite vėsioje, švarioje ir sausoje vietoje.

• Niekada nedėkite ant prietaiso sunkių daiktų, nes jie gali jį sugadinti.

• Nejudinkite prietaiso, kol jis veikia. Judėdami atjunkite prie- taisą nuo maitinimo šaltinio ir laikykite jį apačioje. Trikčių šalinimas Jeigu prietaisas veikia netinkamai, patikrinkite, ar yra tirpalas, kaip nurodyta toliau pateiktoje lentelėje. Jeigu vis tiek negalite išspręsti problemos, kreipkitės į tiekėją / paslaugų teikėją. Problemos Galima priežastis Galimas sprendimas Įkišus kištuką į elektros lizdą, mašinos veikimas nevyksta Maitinimo laidas ir kištukas nėra tvirtai ir tinkamai sujungti Dar kartą patikrinki- te ryšį. Patikrinkite, ar visos jungtys tvirtai sujungtos. Dozatoriaus čiaupų nuotėkis Netinkamai įtaisytas čiaupas. Dar kartą patikrinki- te ryšį. Patikrinkite, ar visos jungtys tvirtai sujungtos. Sriegimo stūmoklis nėra suteptas Sutepkite čiaupo stūmoklį Sugedęs sriegimo stūmoklis. Kreipkitės į tiekėją.PT

Maisto prate- kėjimas iš indo nugarėlės Indas netinkamai įstatytas. Dar kartą patikrin- kite padėtį ir vėl surinkite dubenį. Dubens sandari- nimo žiedas nėra suteptas. Sutepkite dubens sandarinimo žiedą. Sugedęs dubens sandarinimo žiedas. Pakeiskite nauju rezervuaro sandari- nimo žiedu. Sraigtas nesisuka Sraigtą užblokuoja dubenyje esantis ledas. Pirmiausia leiskite ledui ištirpti. Prietaisas negami- na granitos Darbo režimas neveikia „Granita“ režimu Pasirinkite „Granita mode“ (granita režimas) Nešvarus konden- satorius. Reguliariai valykite kondensatorių. Nepakanka venti- liacijos Palikite pakankamą ventiliaciją Prietaisas šalia šilumos šaltinio. Aparatą padėkite atokiau nuo šilumos šaltinio Veikiantis sraigtas triukšmingas Priekinis sandariklis (A) pritvirtintas netinkamai. Patikrinkite dar kartą ir tinkamai įdėkite priekinį sandariklį (A). Priekinis sandariklis (A) nėra suteptas Patepkite priekinį sandariklį (A). Konsistencija per stora Pakeiskite nuose- klumą. Granita turi juodų dėmių Dubenis yra nešvarus. Išjunkite ir atjun- kite aparatą nuo maitinimo tinklo. Kruopščiai išvalykite dubenį. Nešvarus sraigto sandarinimo žiedas. Dar kartą nuvalykite sandarinimo žiedą. Ne iki galo atsuktas dalytuvo čiaupas Čiaupą užblokavo ledas Išjunkite prietaisą, kad ledas ištirptų. Garantija Bet koks defektas, turintis įtakos prietaiso veikimui po vienerių metų nuo jo įsigijimo, bus pašalintas nemokamai jį pataisant arba pakeičiant, jeigu prietaisas buvo naudojamas ir prižiūri- mas pagal instrukcijas ir juo nebuvo piktnaudžiaujama arba juo nebuvo piktnaudžiaujama. Jūsų įstatyminėms teisėms tai netaikoma. Jei prietaiso garantinė vertė yra ribota, nurodykite, kur ir kada jis buvo įsigytas, ir pateikite pirkimo įrodymą (pvz., čekį). Laikydamiesi savo nuolatinio gaminių kūrimo politikos, pasilie- kame teisę keisti gaminio, pakuotės ir dokumentacijos specifi- kacijas be išankstinio įspėjimo. Pašalinimas ir aplinka Deaktyvuojant prietaisą, jo negalima išmesti kar- tu su kitomis buitinėmis atliekomis. Vietoje to, jūs atsakote už tai, kad jūsų atliekų tvarkymo įranga būtų atiduota specialiai tam skirtam surinkimo punktui. Šios taisyklės nesilaikymas gali būti nubaustas pagal atliekų šalinimo taisykles. Atskiras jūsų atliekų įrangos surin- kimas ir perdirbimas atliekų šalinimo metu padės tausoti gam- tos išteklius ir užtikrins, kad ji būtų perdirbama taip, kad būtų apsaugota žmonių sveikata ir aplinka. Norėdami gauti daugiau informacijos apie tai, kur galite ati- duoti atliekas perdirbti, susisiekite su vietine atliekų surinkimo įmone. Gamintojas ir importuotojas neprisiima atsakomybės už perdirbimą, apdorojimą ir ekologinį šalinimą tiesiogiai ar per viešąją sistemą. PORTUGUÊS Caro Cliente, Obrigado por adquirir este aparelho Arktic. Leia atentamente este manual do utilizador, prestando especial atenção aos re- gulamentos de segurança descritos abaixo, antes de instalar e utilizar este aparelho pela primeira vez. Instruções de segurança
