HASZNÁLATI ÚTMUTATÓ KAC929.1 KRESS

Az alkatrészek listája....108

Összeszerelés és használat....110

A CyberCabinet általános belső kialakítása....120

Műszaki adatok....121

BEVEZETŐ

Tisztelt Vásárló!

Köszönjük, hogy megvásárolta ezt a Kress Commercial terméket. Elkötelezettek vagyunk az Ön ipari tájépítészeti igényeinek megfelelő, kiváló minőségű termékek kifejlesztése iránt.

A Kress márka egyet jelent a prémium minőségű szolgáltatással. A termék élettartama során, ha bármilyen kérdése vagy aggálya merülne fel a termékkel kapcsolatban, kérjük, forduljon kereskedőjéhez vagy ügyfélszolgálati csapatunkhoz segítségért.

Biztosak vagyunk benne, hogy hosszú éveken át élvezni fogja Kress termékének használatát.

RENDELTETÉS

A termék célja, hogy védelmet nyújtson a CyberTanknak és a hozzá kapcsolódó termékeknek az időjárás viszontagságaival, véletlen érintéssel és lopással szemben

HU

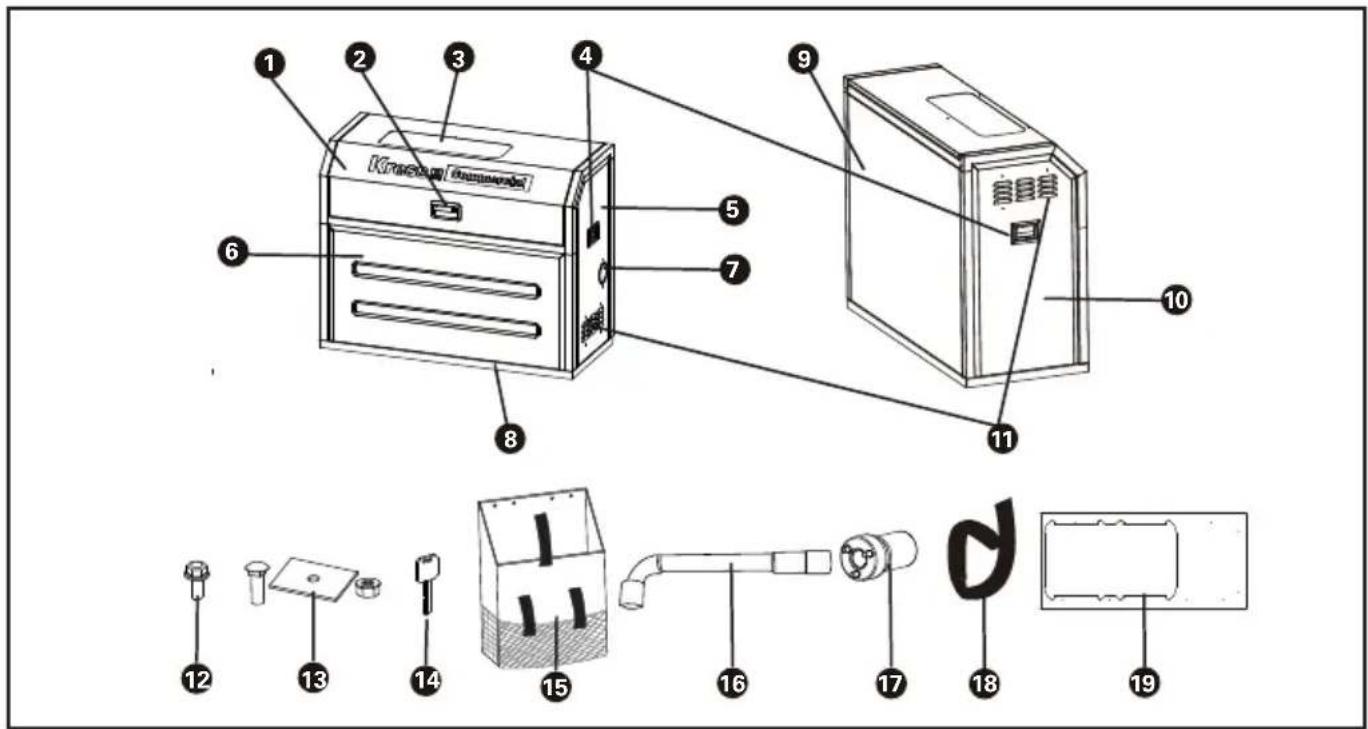

AZ ALKATRÉSZEK LISTÁJA

HU	1.	FELSŐ KERET ÉS AJTÓ
	2.	PANELEZÁR
	3.	MEGFIGYELŐ ABLAK
	4.	OLDALKAROK
	5.	JOBB OLDALI PANEL
	6.	ELŐLAP
	7.	KÁBELKIMENET
	8.	ALAPKÉP
	9.	HÁTLAP
	10.	BAL OLDALI PANEL
	11.	ÁLLÍTHATÓ LÉGCSATORNA

TARTOZÉKOK LISTÁJA

* Nem minden gép tartalmazza az összes, a fentiekben felsorolt alkatrészt.

	Leírás Mennyiség
12.	Hatlapfejű csavar (M5x12)(A panelek és a felső keret és ajtó rögzítéséhez)	23
13.	Kapupántcsavarok(3/8-16 x 4") + távtartó+ anya(Az alapkeret rögzítéséhez)	6
14.	Kulcs 2
15.	Zsák	1
16.	Dugókulcs(A hatlapú csavarok összeszereléséhezvagy eltávolításához)	1
17.	Egyedi dugókulcs(A csavarok anyáinak összeszereléséhez vagy eltávolításához)	1
18.	Kábelkötő	7
19.	Alapvázrajz 1
20.	CyberTank melegítő készlet*	1

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Keresse meg a gödröktöl és törmelékektöl mentes, sik és masszív felületet, és helyezze a terméket biztonságosan rá.
2. Esős vagy havas időjárási körülmények között mindig tartsa zárva az ajtót.
3. Túl meleg és napos körülmények között nyissa ki mindkét szellőzőt és az ajtót jobb hőelvezetés érdekében.
4. Ne használja a terméket alkoholfogyasztás után vagy ha rosszul érzi magát.
5. Kerülje a termék használatát villámlás vagy viharos időjárás esetén.
6. Ne használja a terméket más célokra, mint amire szánják.
7. Javasoljuk, hogy kesztyüt és csúszásgátló cipöt viseljen a termék használatakor.
8. Ne felejtse el megmosni a kezét, miután minden munka befejeződött.

SZIMBÓLUMOK

	A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat
	Vigyázz a fejedre!
	Ügyelj, nehogy becsípődjön a kezed!

ÖSSZESZERELÉS ÉS HASZNÁLAT

• CYBERCABINET TELEPÍTÉSE

1. LÉPÉS

Ha a CyberTank már telepítve van a kívánt helyen

• Távolítsa el a CyberTank védőburkolatát. Ha az esővédő takarótelepítve van, távolítsa el először.
• Határozza meg a CyberCabinet telepítési pozícióját a CyberTank helyzete alapján, akár a teherautó platón, akár az utánfutón.

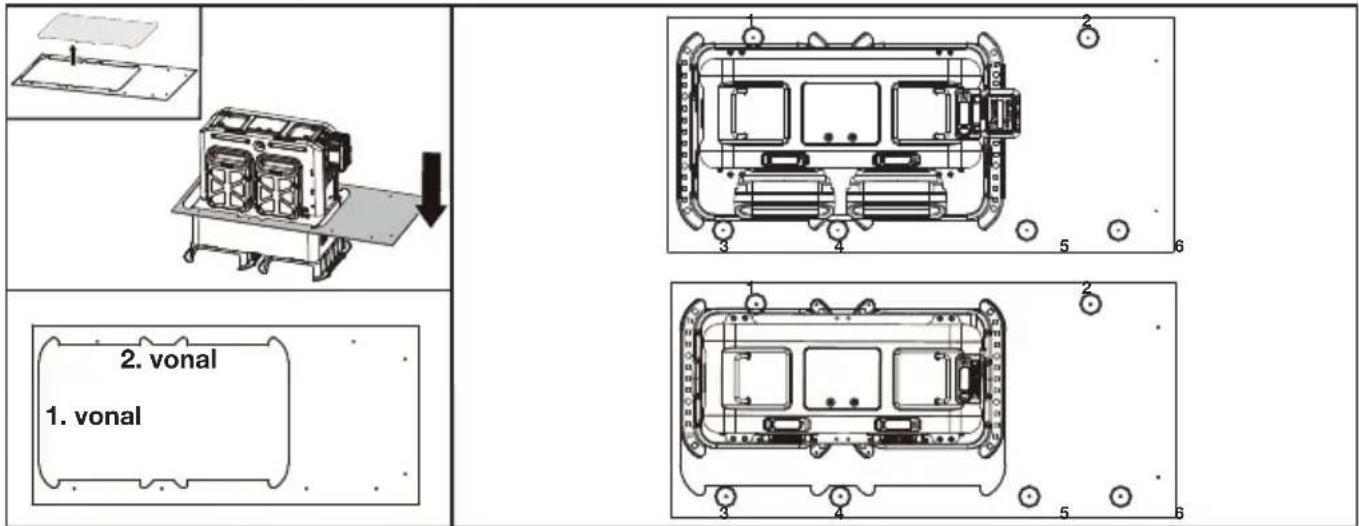

• Helyezze a szekrény alapvonalát a CyberTank külső részére.

MEGJEGYZÉS: Az alapvonal 1. és 2. vonalának szorosan illeszkednie kell a CyberTank rögzítő konzoljai-hoz.

MEGJEGYZÉS: Helyezze el az alapot a megfelelő irányban. Ne tévessze össze az alapvonal előlapját és hátoldalát. Kérjük, figyeljen a nyomtatásra a talapzat körvonalán.

- Fúrja ki a rögzítő lyukakat (13 mm) a teherautóban vagy pótkocsiban, ahogyan az az alapvonalon látható.

MEGJEGYZÉS: Lásd a következő ábrát a javasolt fúrási pozíciókhoz. A javasolt fúrási pozíció csak ajánlás, amelyet az aktuális helyzethez lehet igazítani.

2. vonal 1. vonal

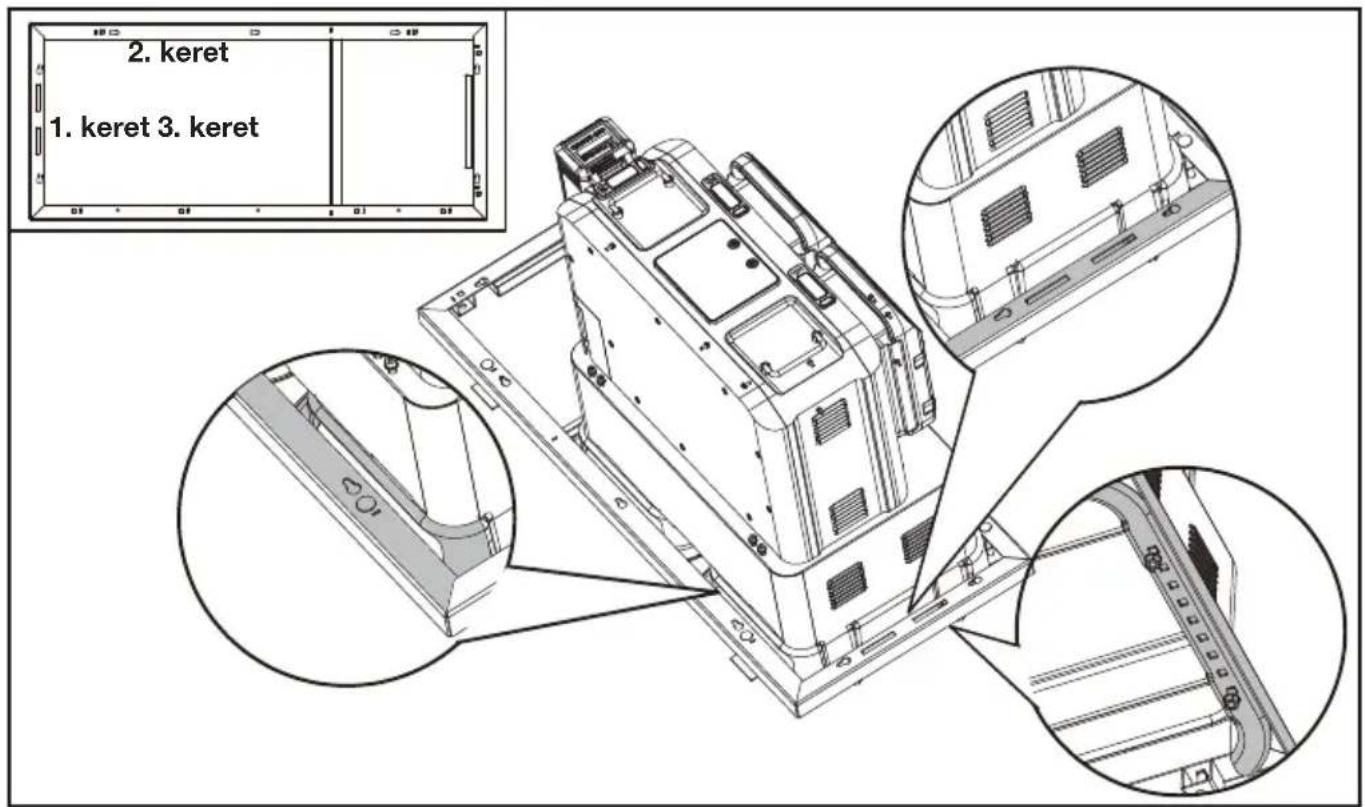

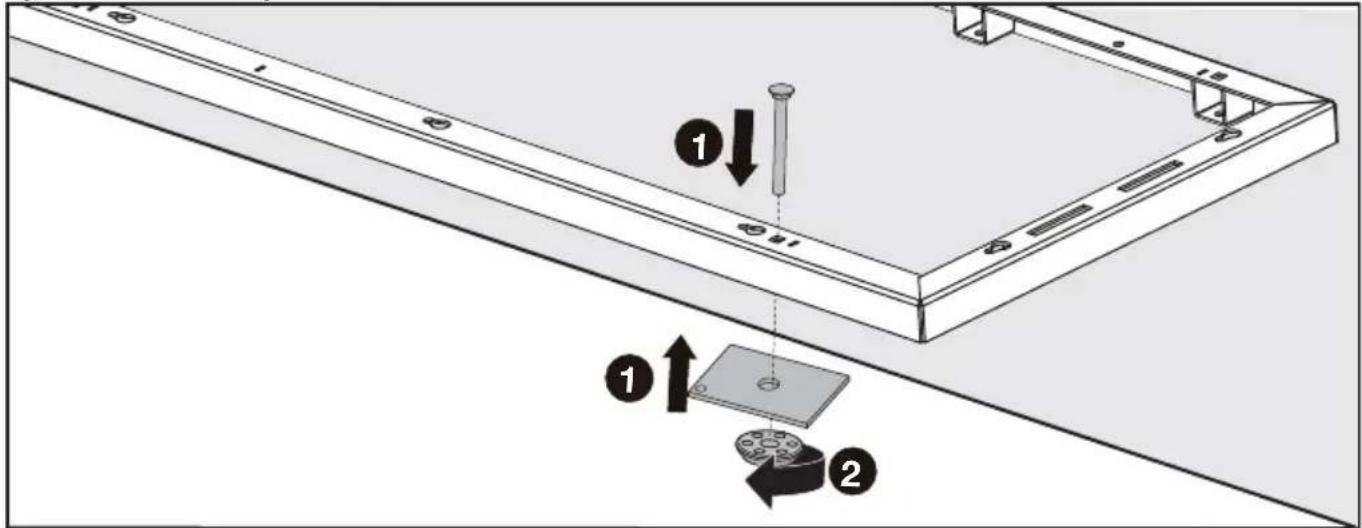

- Helyezze el a szekrény alapvázát a rögzítő furatok helyzetének megfelelően. Rögzítse az alapvázat szekré- nycsavarokkal és anyákkal.

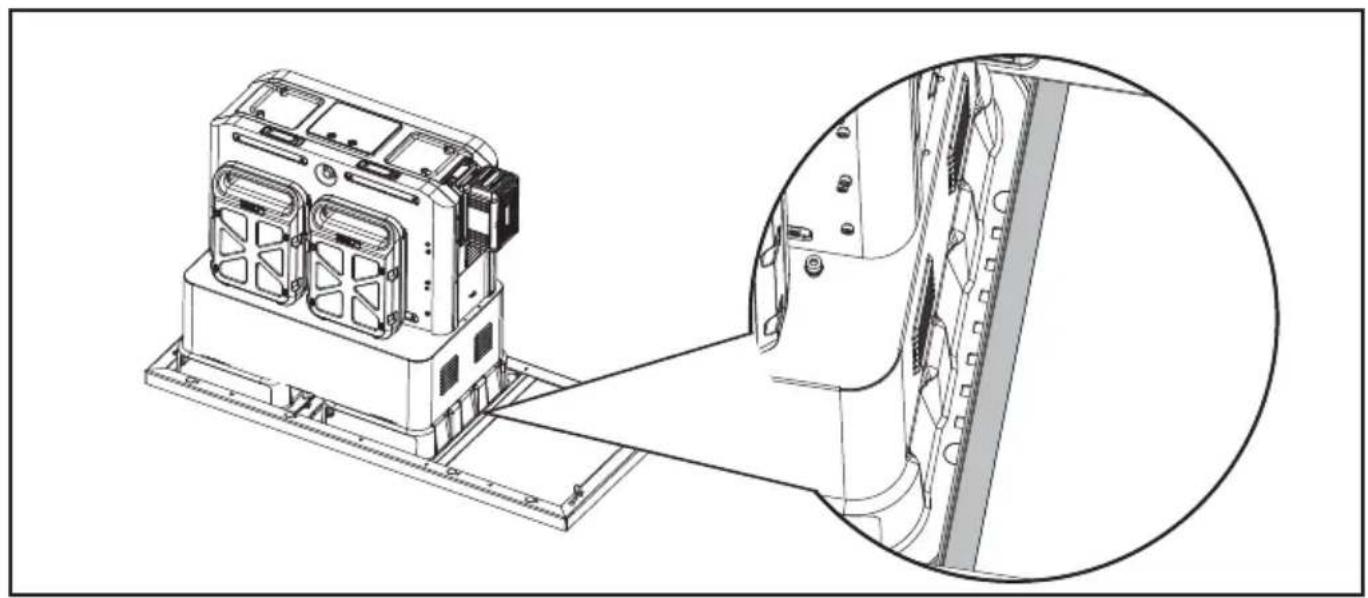

MEGJEGYZÉS: Az 1. és a 2. keret szorosan illeszkednie kell a CyberTank rögzítőkonzoljához. (Az alapképnek átfedésben kell lennie a CyberTank rögzítőkonzoljával) A 3. keret és a CyberTank között bizonyos hézagot kell hagyni.

2. keret 1. keret 3. keret

Ha a CyberTank nincs telepítve

- Olvassa el a CyberTank telepítési útmutatóját

- Telepítse a CyberTankot.

MEGJEGYZÉS: Ne szerelje össze a CyberTank védőburkolatát. A CyberTank telepítésének részletes információiért lásd a CyberTank telepítési útmutatóját.

- Határozza meg a CyberCabinet telepítési pozícióját a CyberTank helyzete alapján, akár a teherautó platón, akár az utánfutón.

- Helyezze a szekrény alapvonalát a CyberTank külső részére.

MEGJEGYZÉS: Az alapvonal 1. és 2. vonalának szorosan illeszkednie kell a CyberTank rögzítő konzoljaihoz.

MEGJEGYZÉS: Helyezze el az alapot a megfelelő irányban. Ne tévessze össze az alapvonal előlapját és hátoldalát.

- Fúrja ki a rögzítő lyukakat (13 mm) a teherautóban vagy pótkocsiban, ahogyan az az alapvonalon látható.

MEGJEGYZÉS: A fenti ábrákon látható a javasolt furatok fúrásának helyzete.

- Helyezze el az alapkeretet a furatok helyzetének megfelelően. Rögzítse az alapkeretet kocsifékekkel és anyákkal.

2. LÉPÉS

Szerelje össze a melegítő készletet a CyberTank-kel (ha szükséges).

Amikor a CyberTank-ot csatlakoztatják az AC-kábelhez, és túl hideg van ahhoz, hogy a Cybertank töltsön, a melegítő készlet elkezdi felmelegíteni, amíg a CyberTank vissza nem tér a normál állapotba. A CyberTank LED-kijelzője jelzi a felmelegítés állapotát.

A CyberTank melegítő készletének részletes információiért kérjük, olvassa el a CyberTank melegítő készletének használati útmutatóját.

3. LÉPÉS

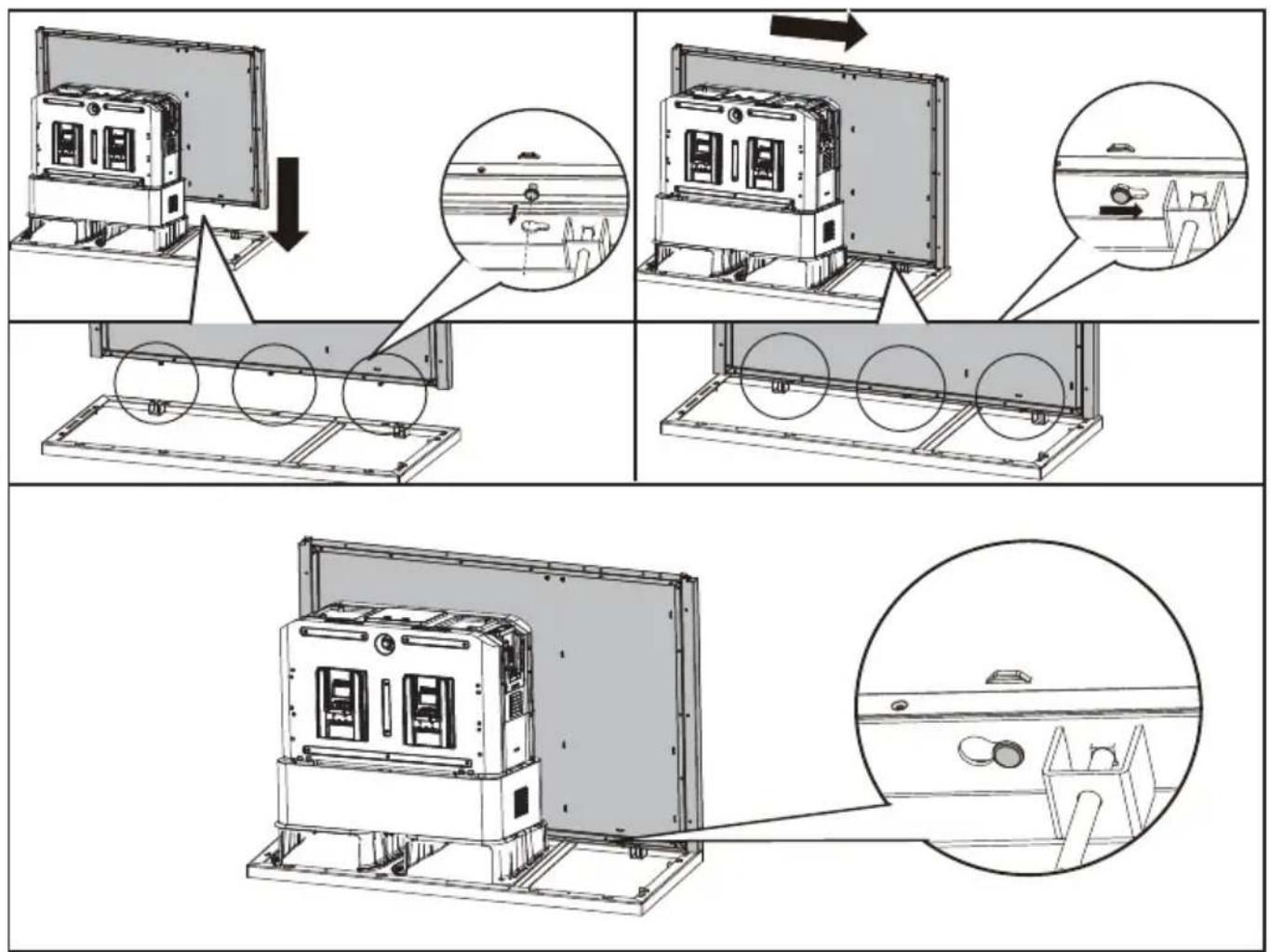

Szerelje össze a hátsó panelt a base frame-mel.

4. LÉPÉS

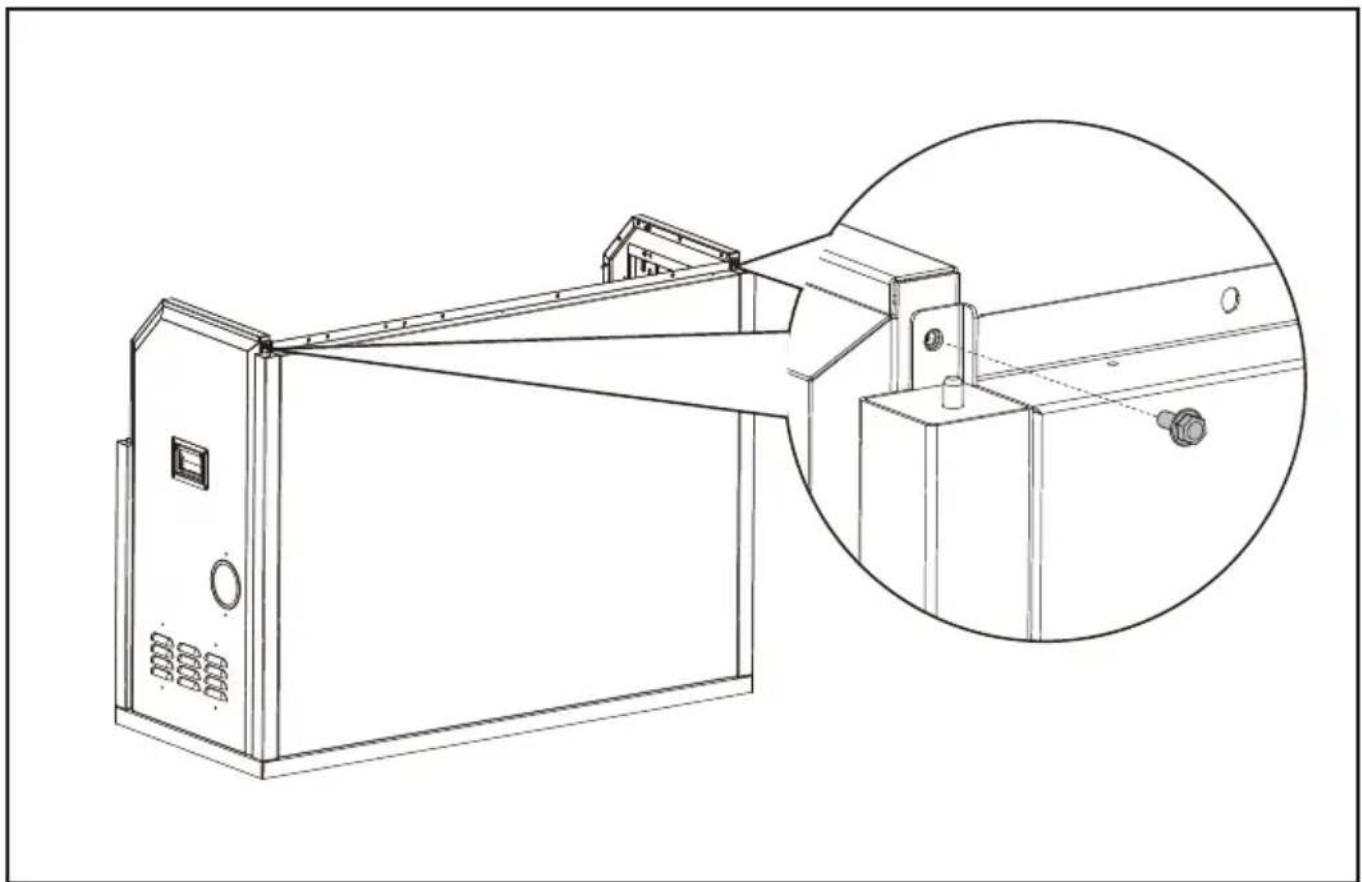

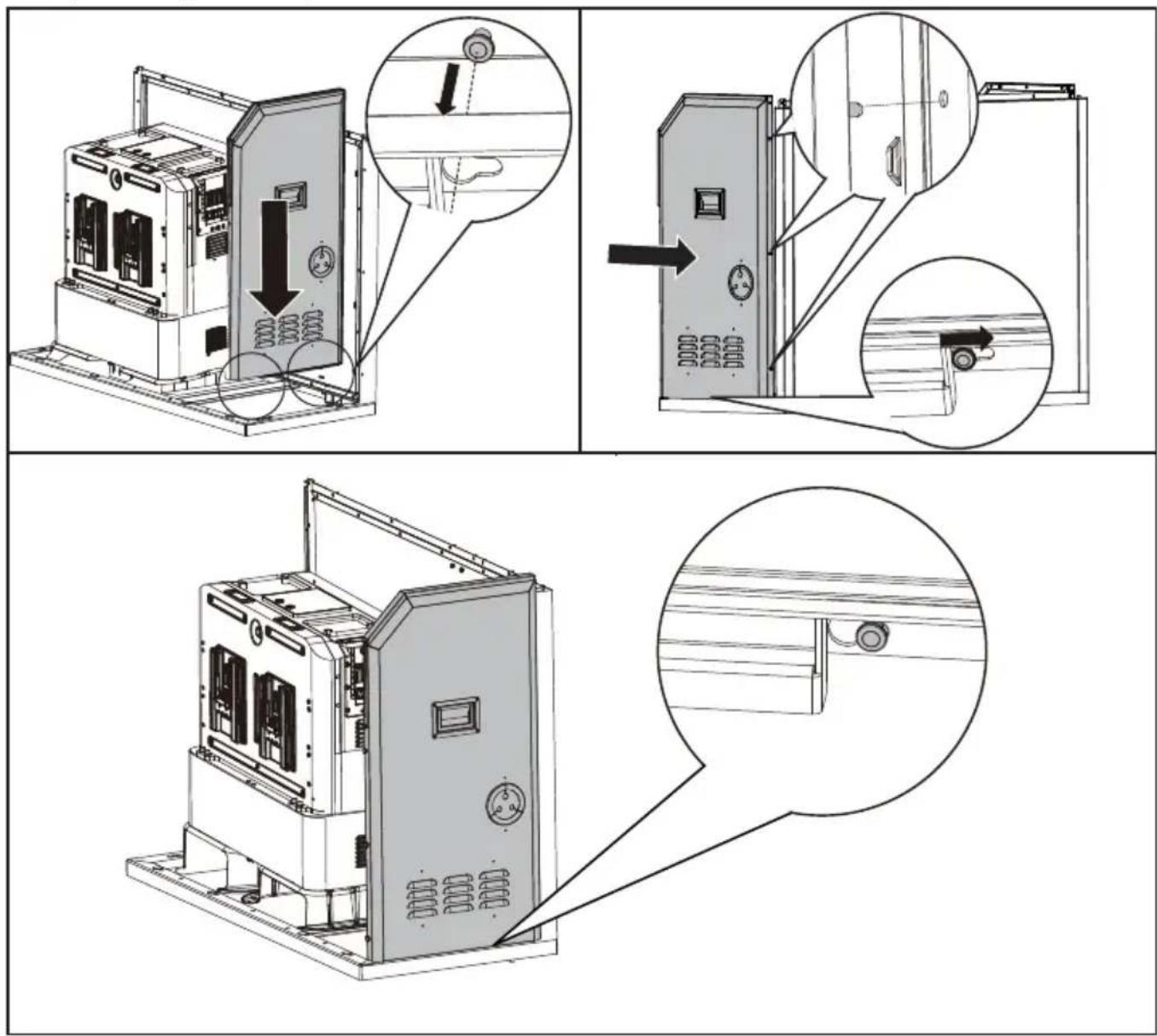

Szerelje össze a jobb oldali panelt.

5. LÉPÉS

Szerelje össze azonos módon a bal oldali panelt, ahogy a jobb oldalit is összeszerelte.

6. LÉPÉS

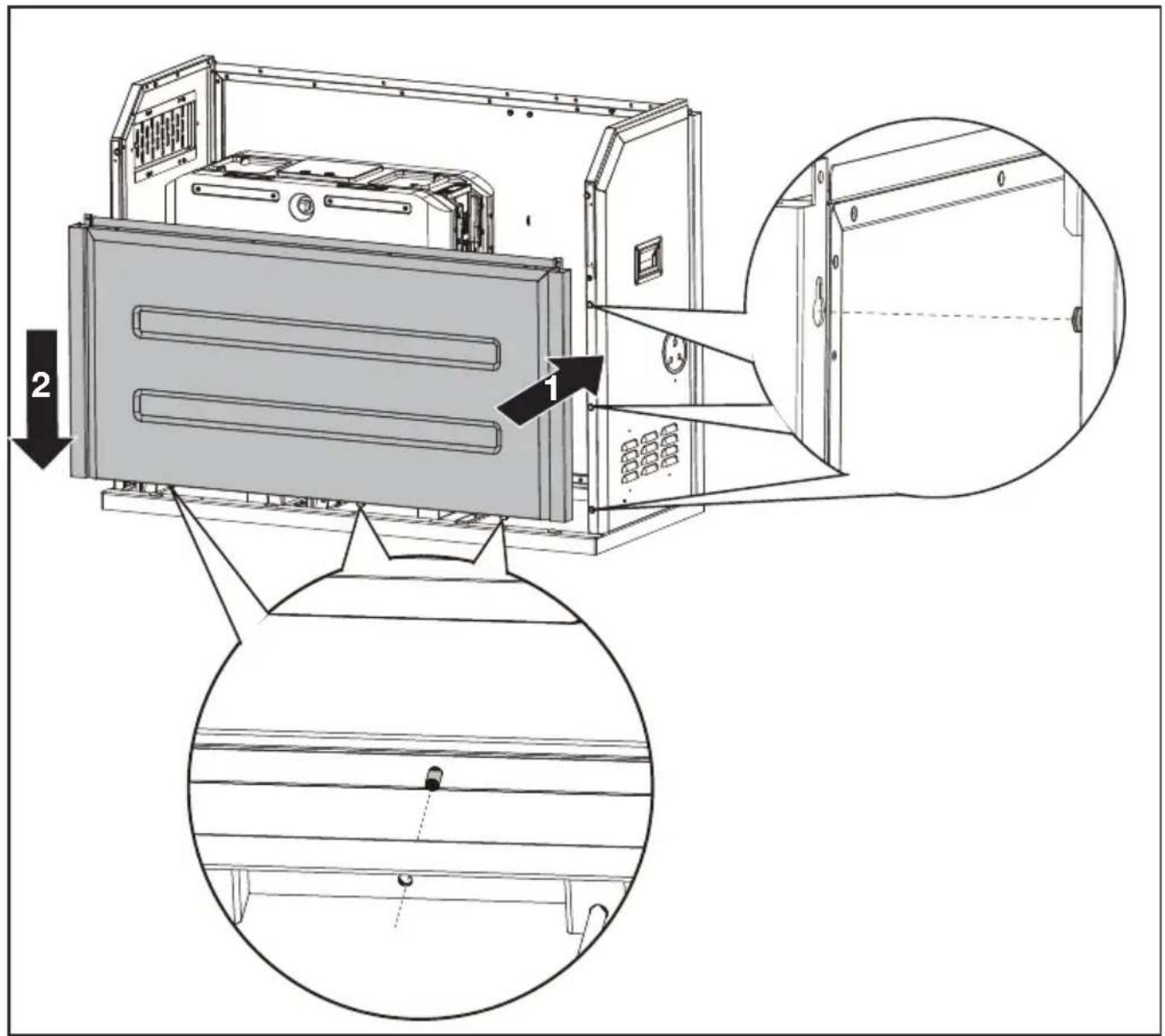

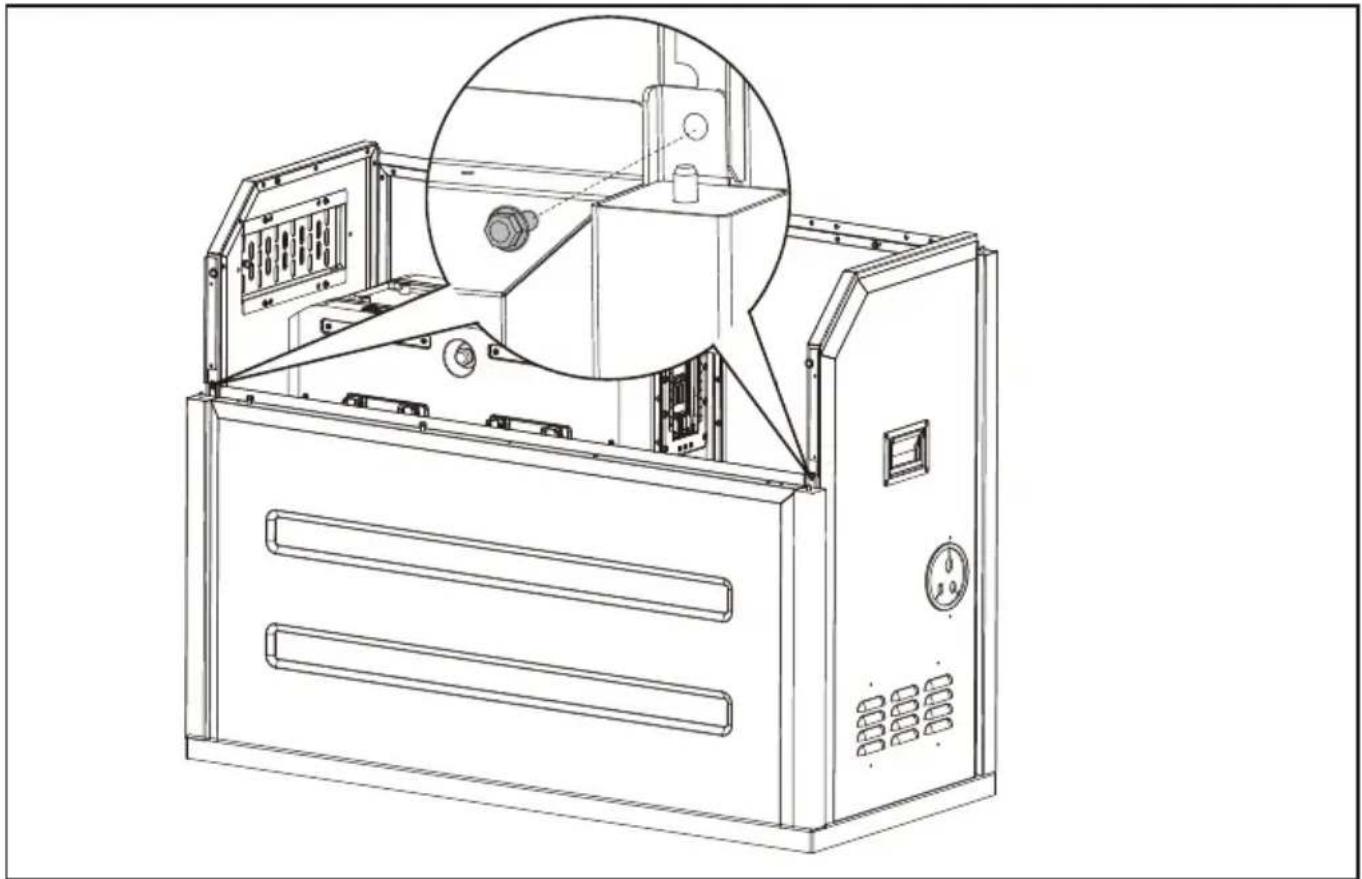

Szerelje össze az előlapot.

Rögzítse a jobb oldali panelt és a bal oldali panelt hatszögletű flízbolttal.

Rögzítse a panel elülső részét hatszögletű szorítócsavarokkal.

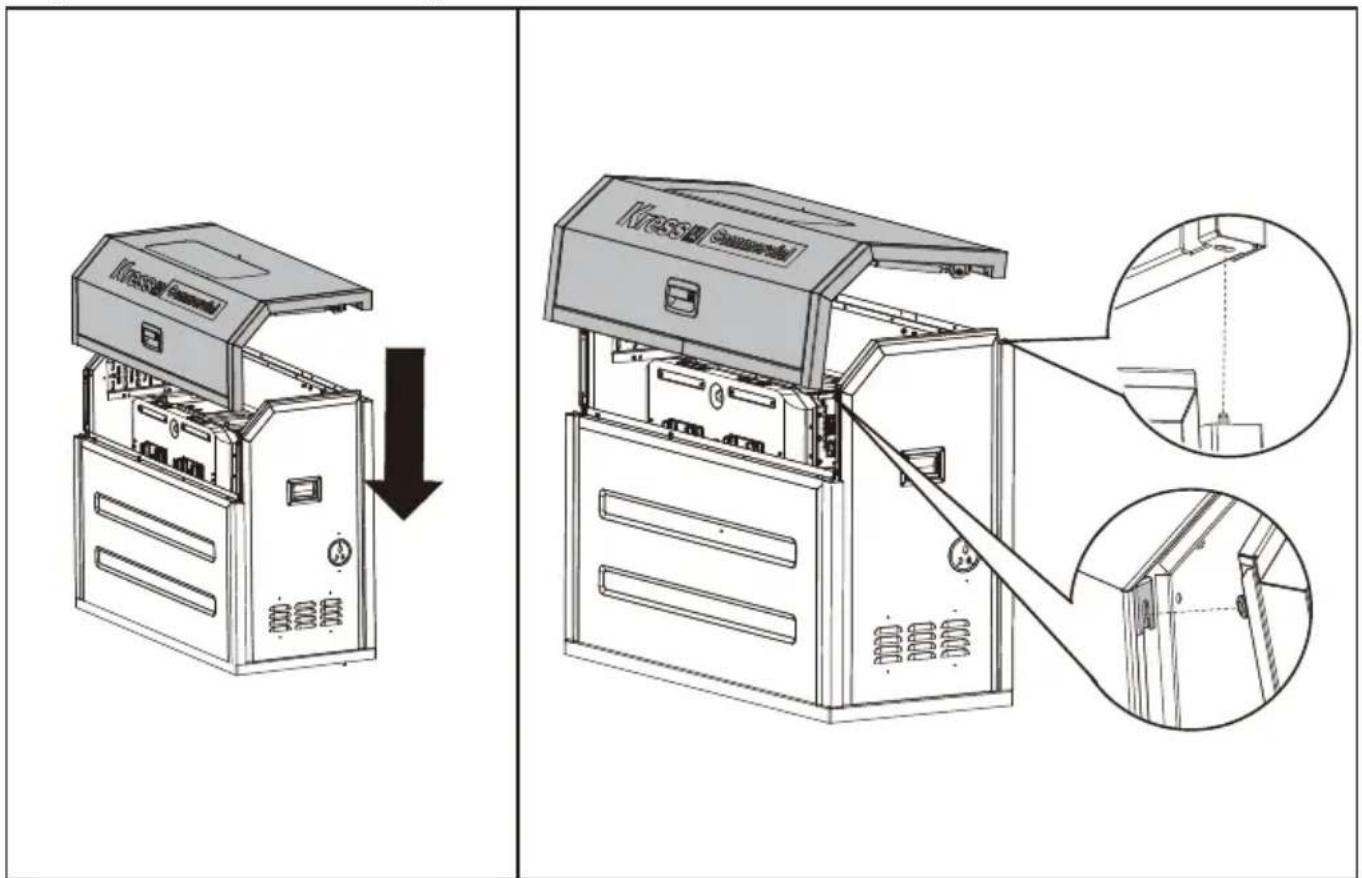

Rakja össze a felső keretet és az ajtót.

HU

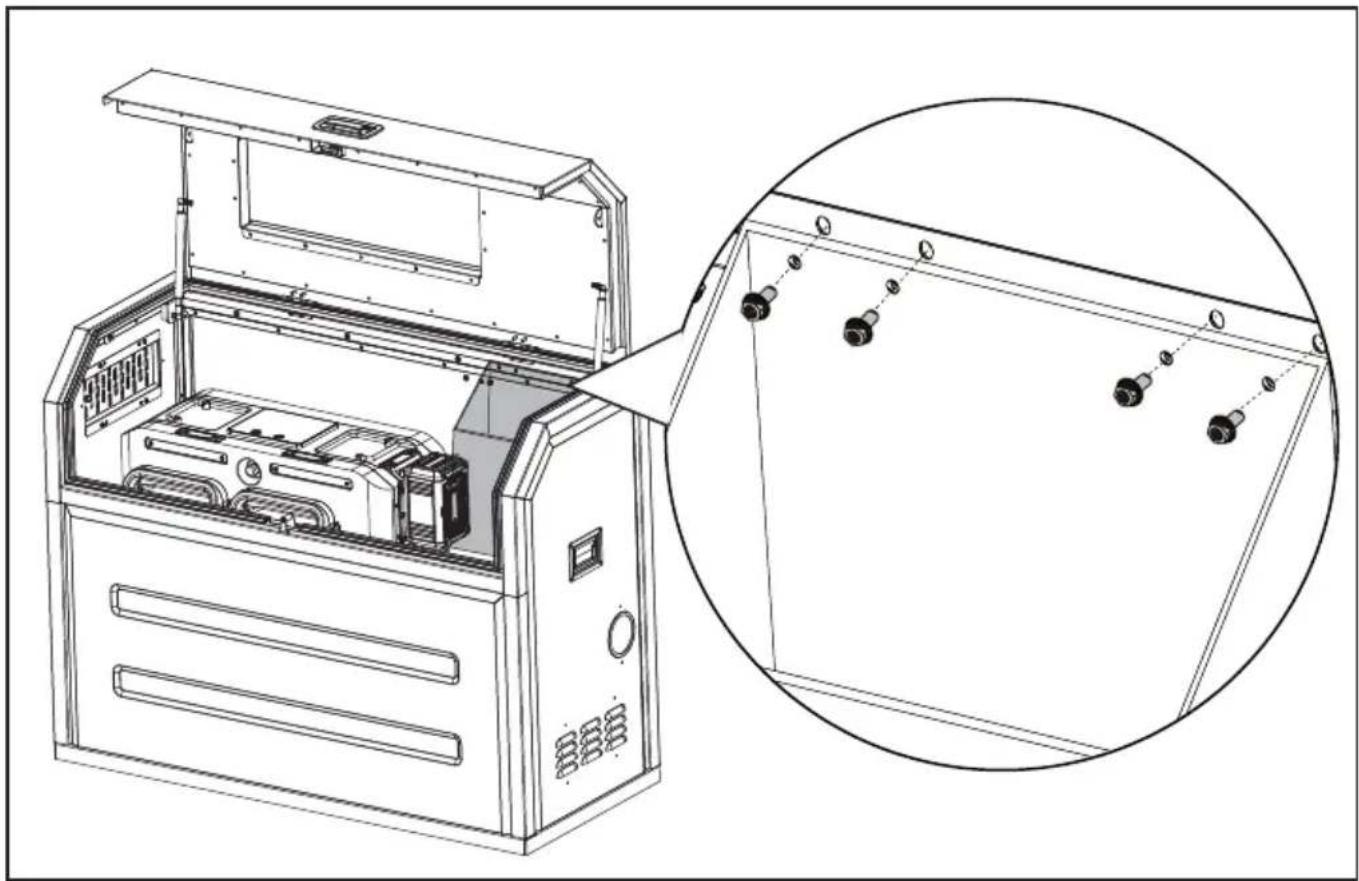

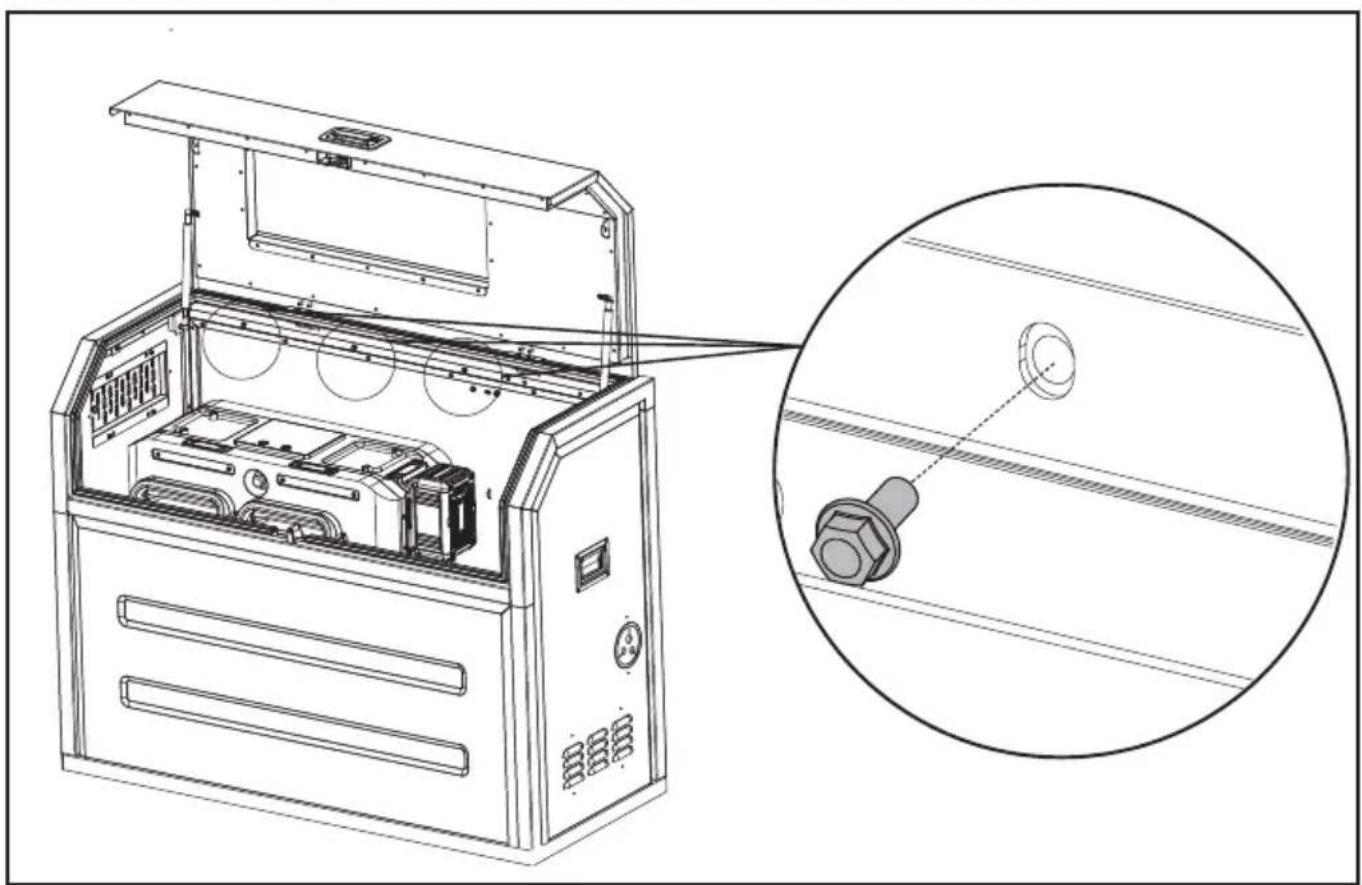

Nyissa ki az ajtót, majd rögzítse a felső keretet és az ajtót hatszögletű szorítócsavarokkal

Rakja össze a táskát.

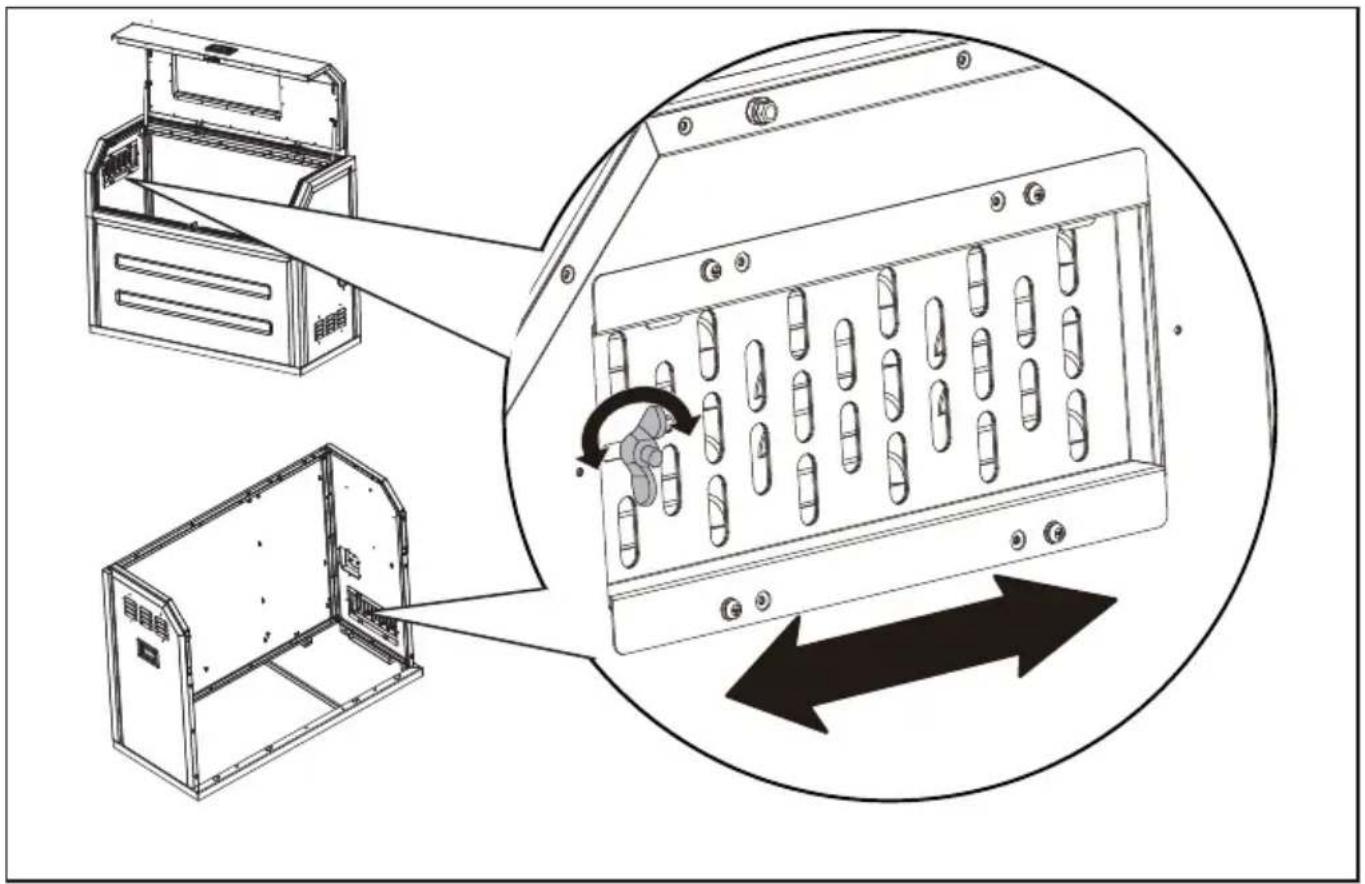

Az árnyékoló légbeömlőt akkor nyissa ki, ha a hőmérséklet túl magas.

HU

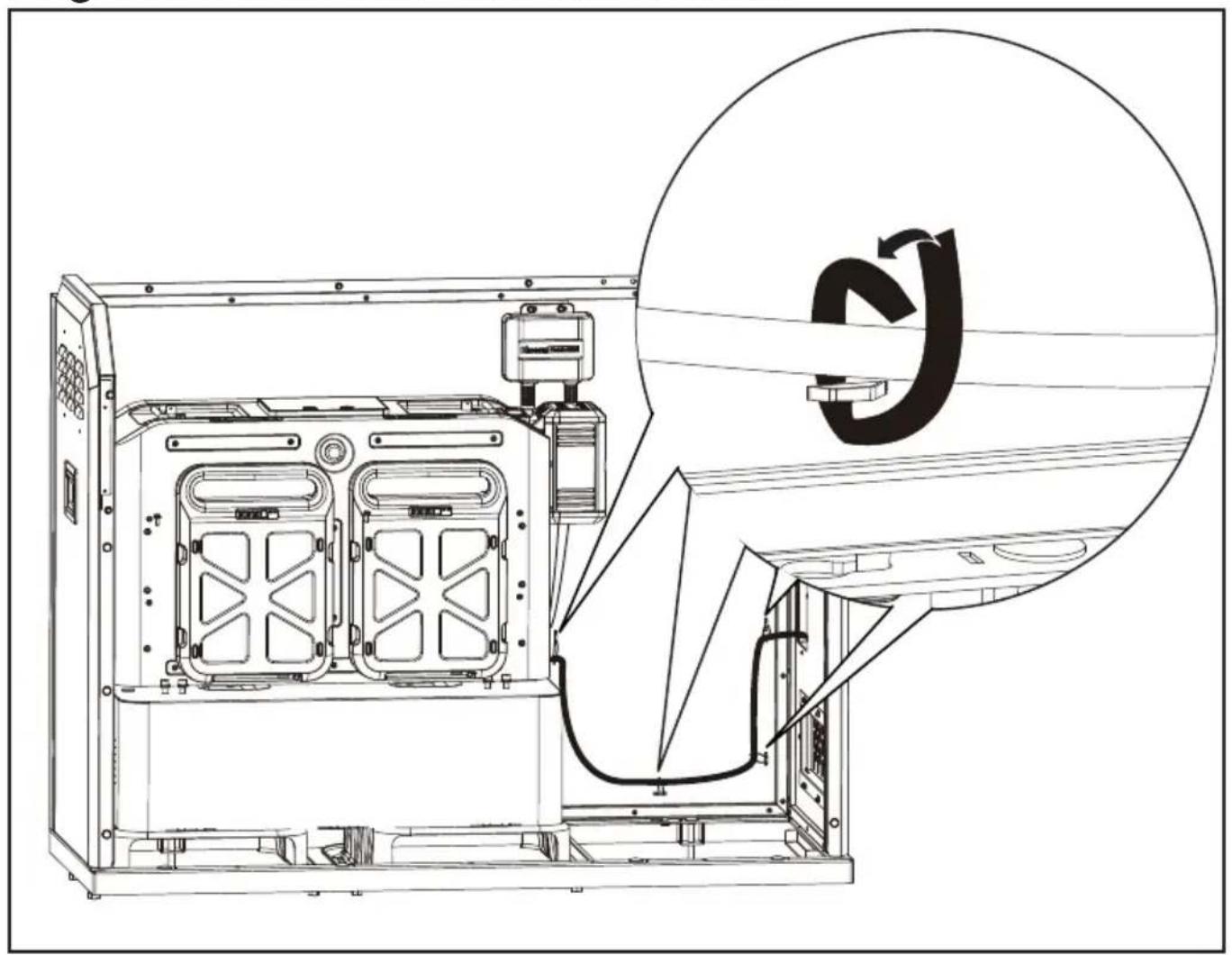

Rögzítse a kábeleket kábelkötözőkkel

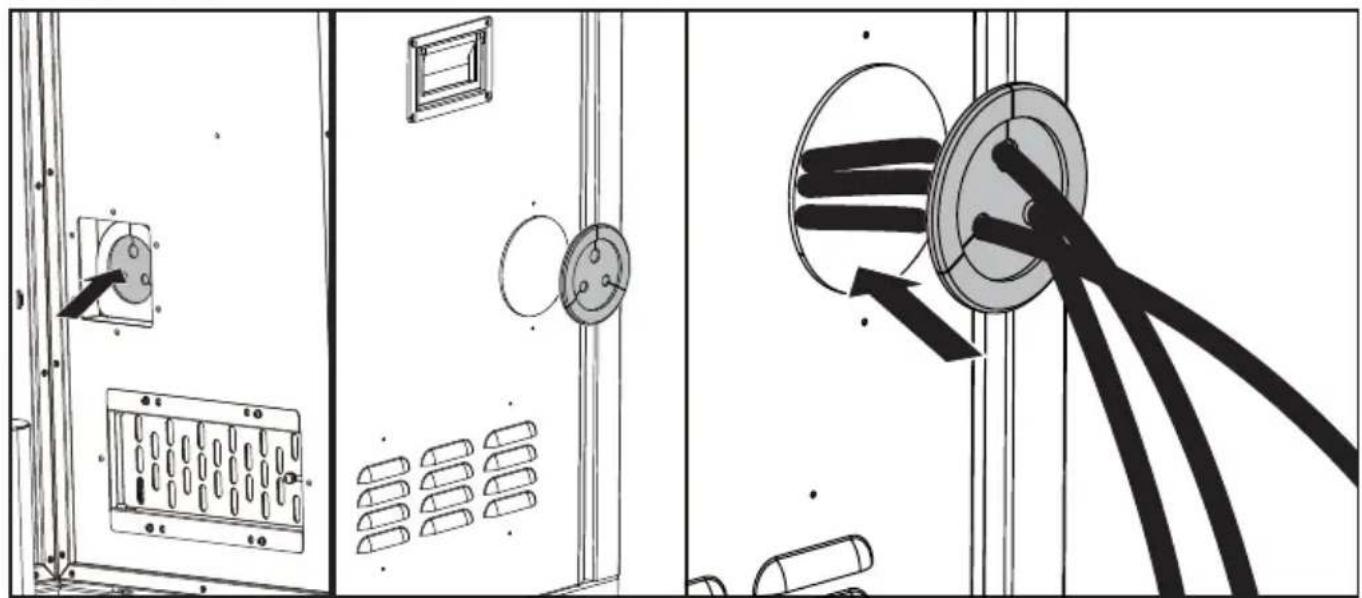

Vigye ki a kábeleket a szekrényböl a kábelkivezetésen keresztül

CyberTank CyberPack AC ener- giagaz- dálkodási eszköz CyberTank melegítő készlet Töltő

MÜSZAKI ADATOK.

	KAC929 KAC929.X
Mére 1270 mm (hosszúság) x 550 mm (szélesség) x 1000 mm (magasság)
Súly	96 kg
Ajánlott CyberTank KAC875E/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9 csak különféle vásárlókra vonatkozik, ezek között a modellek között nincs biztonsági változás.
