Type de produit	Armoire de protection pour CyberTank
Modèle	KAC929.1
Dimensions (L x l x H)	1270 mm x 550 mm x 1000 mm
Poids	96 kg
Matériau	Acier (estimation)
Compatibilité CyberTank	KAC875E, KAC877E, KAC880E
Contenu du kit	Panneaux, cadre supérieur, porte, contour de base, visserie, clés, kit de réchauffement CyberTank
Fonctions principales	Protection contre les intempéries, les contacts accidentels et le vol ; dissipation de chaleur par grille d'aération
Alimentation	Non applicable (structure mécanique)
Installation	Montage sur camion ou remorque, perçage de trous de montage, assemblage des panneaux et du cadre
Sécurité	Lire le manuel, porter des gants et chaussures antidérapantes, éviter utilisation par temps d'orage ou après consommation d'alcool
Entretien	Garder la porte fermée par temps pluvieux/neigeux ; ouvrir ventilation et porte par temps chaud
Pièces détachées	Visserie, clés, attaches-câbles, kit de réchauffement (en option)
Réparabilité	Assemblage modulaire, remplacement possible des panneaux et du kit de réchauffement
Informations générales	Marque Kress Commercial, pour utilisation extérieure, service client disponible

FOIRE AUX QUESTIONS - KAC929.1 KRESS

Comment installer le CyberCabinet KAC929.1 ?

L'installation commence par positionner le contour de base autour du CyberTank, percer les trous de montage dans le camion/remorque, fixer le cadre de base, puis assembler les panneaux arrière, droit, gauche et avant, et enfin fixer le cadre supérieur et la porte.

Quels modèles de CyberTank sont compatibles avec ce cabinet ?

Les modèles recommandés sont KAC875E, KAC877E et KAC880E.

Quelles sont les dimensions et le poids du KAC929.1 ?

Les dimensions sont de 1270 mm de longueur, 550 mm de largeur et 1000 mm de hauteur. Le poids est de 96 kg.

Comment ventiler le CyberCabinet par temps chaud ?

Par temps excessivement chaud et ensoleillé, ouvrez à la fois la grille d'aération et la porte pour une meilleure dissipation de la chaleur.

Quelles précautions de sécurité dois-je prendre ?

Portez des gants et des chaussures antidérapantes. Évitez d'utiliser le produit après avoir consommé de l'alcool, par temps d'orage ou d'éclairs. Lisez le manuel avant utilisation.

Que faire en cas de pluie ou de neige ?

Assurez-vous de garder la porte fermée en tout temps par temps pluvieux ou neigeux pour protéger le CyberTank.

Comment fonctionne le kit de réchauffement CyberTank ?

Lorsque le CyberTank est connecté à un câble AC et qu'il fait trop froid, le kit de réchauffement chauffe le CyberTank jusqu'à ce qu'il revienne à un état normal. L'affichage LED indique l'état de réchauffement.

Quels outils sont fournis avec le cabinet ?

Le cabinet est livré avec une clé, une clé à douille et une douille personnalisée pour l'assemblage.

Puis-je monter ce cabinet sur n'importe quel camion ou remorque ?

Le cabinet nécessite une surface plane et solide. Les trous de montage doivent être percés selon le gabarit fourni, et la position peut être ajustée en fonction de la situation réelle.

Comment nettoyer et entretenir le KAC929.1 ?

Gardez la porte fermée par mauvais temps. Pour l'entretien, nettoyez avec un chiffon humide et vérifiez régulièrement l'état des fixations. Le kit de réchauffement doit être utilisé selon les instructions.

MODE D'EMPLOI KAC929.1 KRESS

Liste des composants....33

Montage et utilisation....35

Disposition générale à l'intérieur du CyberCabinet....45

Donnéestechniques....46

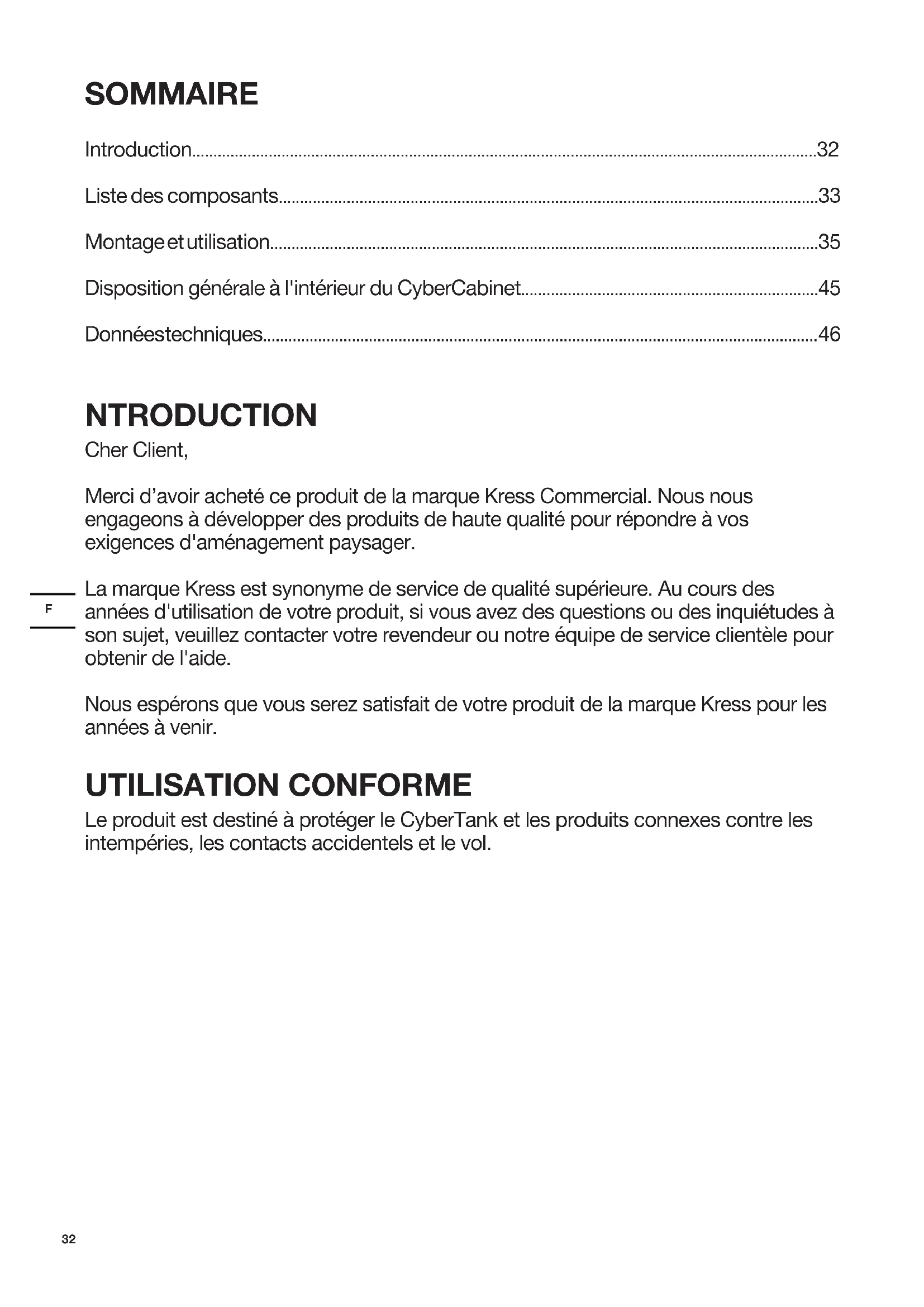

NTRODUCTION

Cher Client,

Merci d'avoir acheté ce produit de la marque Kress Commercial. Nous nous engageons à développer des produits de haute qualité pour répondre à vos exigences d'aménagement paysager.

La marque Kress est synonyme de service de qualité supérieure. Au cours des années d'utilisation de votre produit, si vous avez des questions ou des inquiétudes à son sujet, veuillez contacter votre revendeur ou notre équipe de service clientèle pour obtenir de l'aide.

Nous espérons que vous serez satisfait de votre produit de la marque Kress pour les années à venir.

UTILISATION CONFORME

Le produit est destiné à protéger le CyberTank et les produits connexes contre les intempéries, les contacts accidentels et le vol.

* Les accessoires reproduits ou décrits ne sont pas tous compris avec le modèle standard livré.

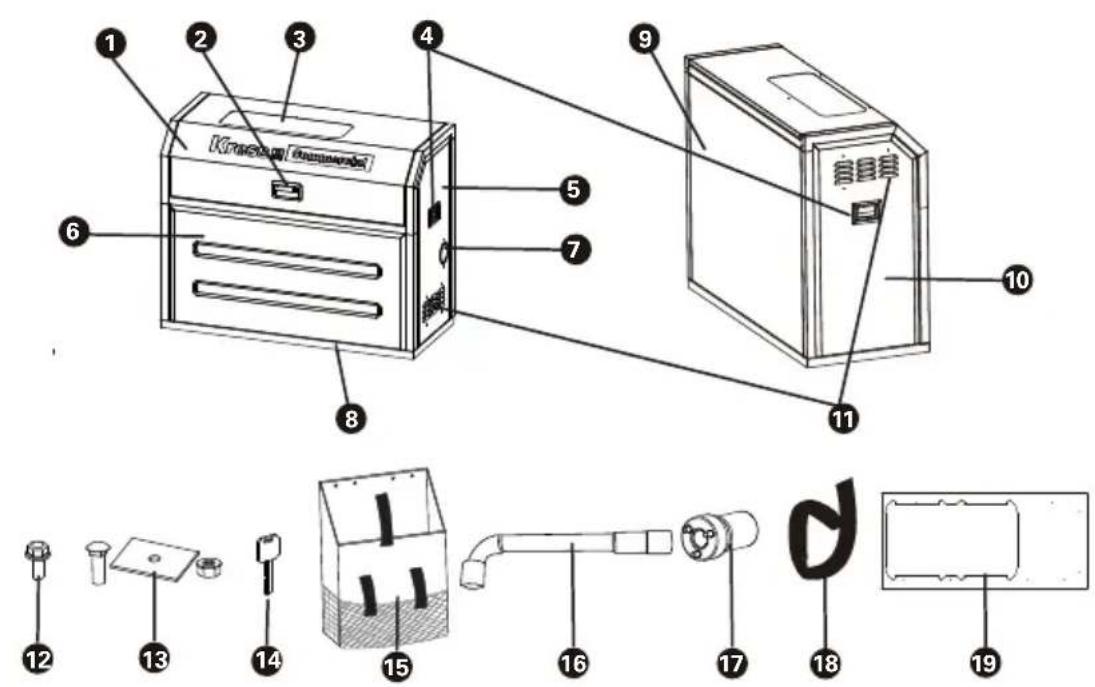

	Description Quantité
12.	Boulon hexagonal à bride (M5x12)(Pour fixer les panneaux, le cadre supérieur et la porte)	23
13.	Boulon de carrosserie(3/8-16 x 4") + Entretoise + Écrou(Pour sécuriser le cadre de base)	6
14.	Clé 2
15.	Sac 1
16.	Clé à douille(Pour assembler ou enlever les boulons hexagonaux à bride)	1
17.	Douille personnalisée(Pour assembler ou enlever les écrous)	1
18.	Attache-câble 7
19.	Contour de base 1
20.	Kit de réchauffement CyberTank* 1

AVERTISSEMENTS DE SÉCURITÉ

1. Recherchez une surface plane et solide sans nids-de-poule ni débris, et placez le produit de manière sécurisée.
2. Par temps pluvieux ou neigeux, assurez-vous de garder la porte fermée en tout temps.
3. Par temps excessivement chaud et ensoleillé, ouvrez à la fois la ventilation et la porte pour une meilleure dissipation de la chaleur.
4. Ne pas utiliser le produit après avoir consommé de l'alcool ou si vous ne vous sentez pas bien.
5. Évitez d'utiliser ce produit pendant les orages ou les éclairs.
6. Ne pas utiliser le produit à d'autres fins que celles prévues.
7. Il est recommandé de porter des gants et des chaussures antidérapantes lors de l'utilisation de ce produit.
8. N'oubliez pas de vous laver les mains une fois tout le travail terminé.

SYMBOLES

F		Pour réduire le risque de blessure, l'utilisateur doit lire le mode d'emploi.
		Attention à votre tête.
		Soyez prudent pour ne pas vous pincer les mains.

ASSEMBLAGE ET FONCTIONNEMENT

• INSTALLATION DE VOTRE CYBERCABINET

ÉTAPE 1

Si votre CyberTank a déjà été installé à l'emplacement souhaité :

• Retirez les protections de votre CyberTank. Si la couverture de protection contre la pluie est installée, retirez-la en premier.
• Déterminez la position d'installation du CyberCabinet en fonction de l'emplacement de votre CyberTank dans votre camion ou remorque.

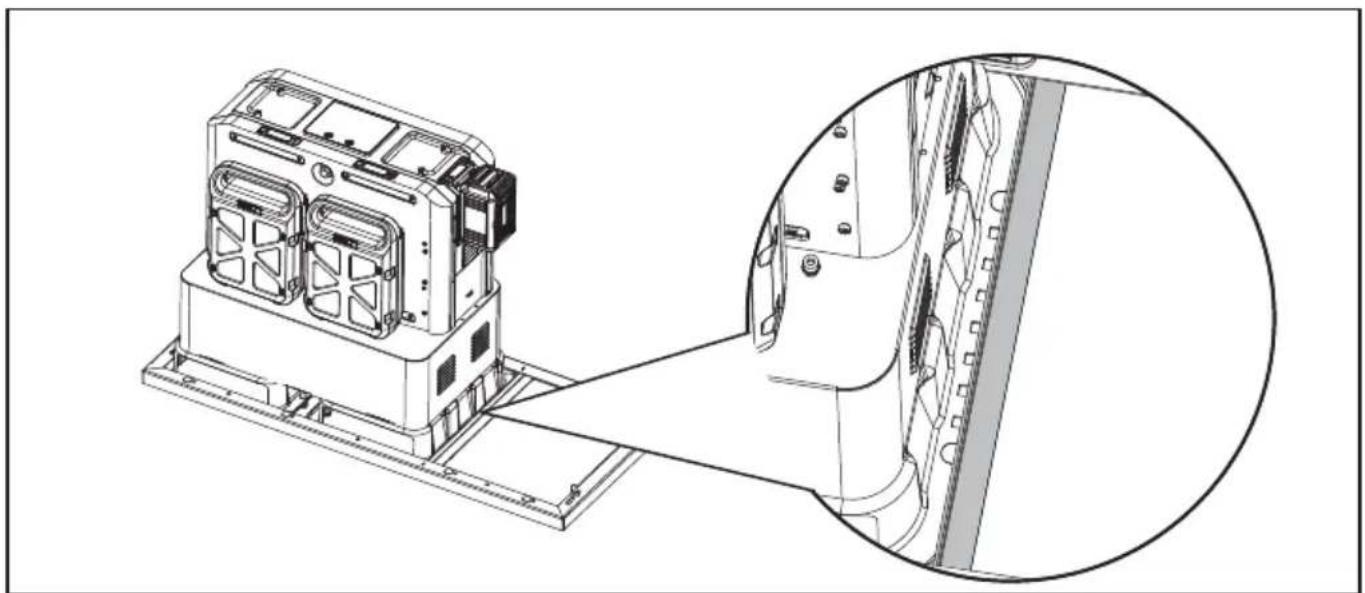

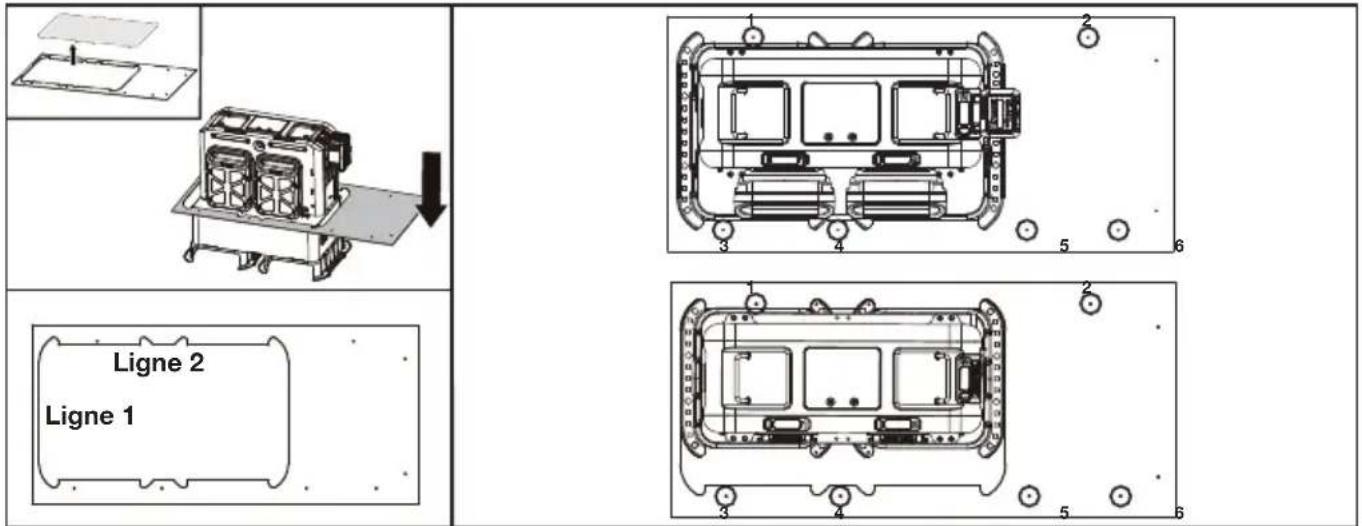

• Placez le contour de la base du coffret à l'extérieur de votre CyberTank.

NOTE : Les lignes 1 et 2 du contour de la base doivent s'ajuster étroitement avec les supports de montage du CyberTank.

NOTE : Veuillez placer le contour de la base dans la bonne direction. Ne confondez pas l'avant et l'arrière du contour de la base. Veuillez faire attention à l'impression sur le contour de la base.

- Percez les trous de montage (13 mm) dans le camion ou la remorque comme indiqué sur le contour de la base.

NOTE : Veuillez vous référer à la figure ci-dessus pour la position de perçage recommandée des trous de montage. La position de perçage recommandée est à titre indicatif et peut être ajustée en fonction de la situation réelle.

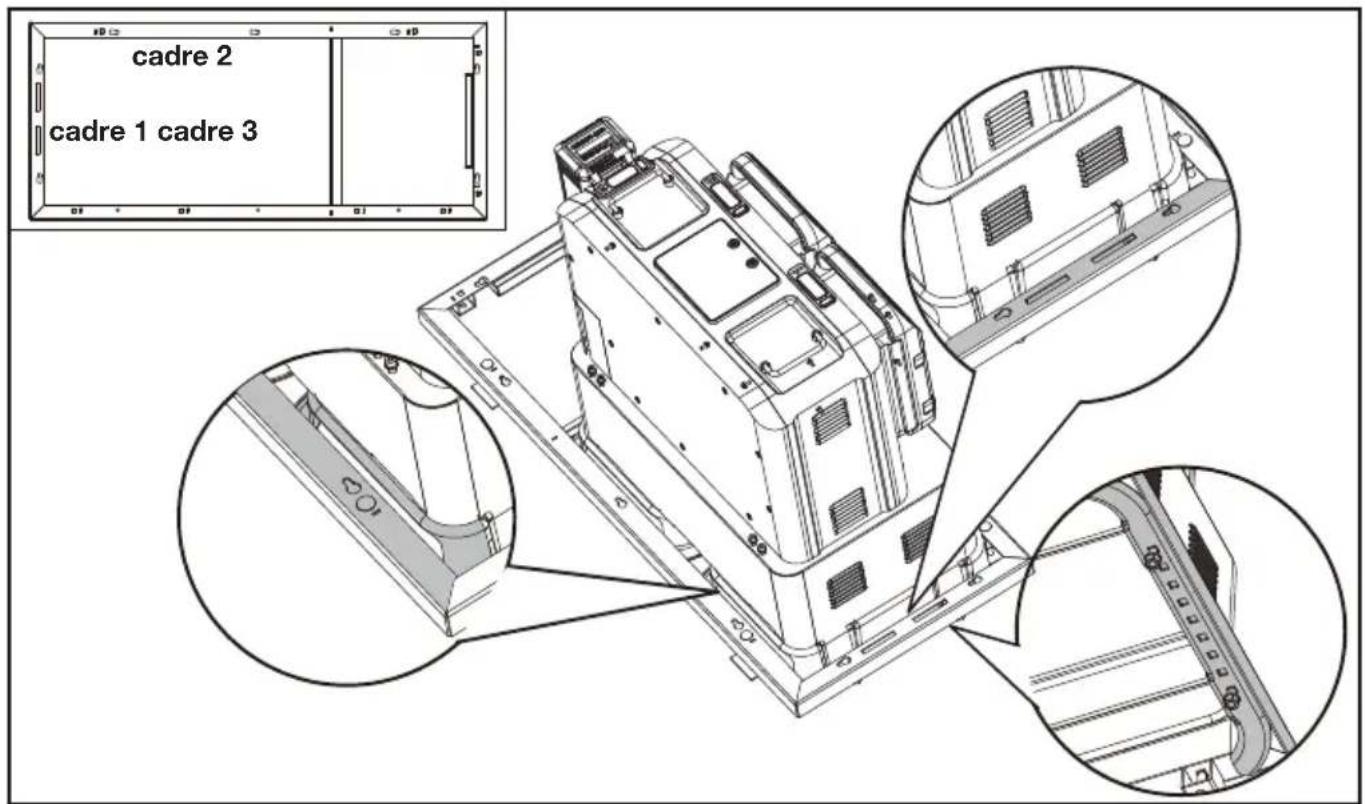

REMARQUE : Le cadre 1 et le cadre 2 doivent étroitement s'adapter au support de montage du CyberTank. (Le cadre de base doit être recouvert par le support de montage du CyberTank) Un certain espace doit être prévu entre le cadre 3 et le CyberTank.

F

- Déterminez la position d'installation du CyberCabinet en fonction de l'emplacement de votre CyberTank dans votre camion ou remorque.

- Placez le contour de la base du coffret à l'extérieur de votre CyberTank.

NOTE : Les lignes 1 et 2 du contour de la base doivent s'ajuster étroitement avec les supports de montage du CyberTank.

NOTE : Veuillez placer le contour de la base dans la bonne direction. Ne confondez pas l'avant et l'arrière du contour de la base.

- Percez les trous de montage (13 mm) dans le camion ou la remorque comme indiqué sur le contour de la base.

NOTE: Voir les figures ci-dessus pour la position recommandée des trous de montage.

- Placez le cadre de base dans la position indiquée dans la figure ci-dessus. Fixez le cadre de base avec des boulons et des écrous à chariot.

ÉTAPE 2

Assemblez le kit de réchauffement avec le CyberTank (si nécessaire).

Lorsque le CyberTank est connecté avec un câble AC et qu'il est trop froid pour charger, le kit de réchauffement commencera à le réchauffer jusqu'à ce que le CyberTank revienne à un état normal. L'affichage LED du CyberTank indiquera l'état de réchauffement.

Pour des informations détaillées sur le kit de réchauffement CyberTank, veuillez vous référer au manuel d'instruction du kit de réchauffement CyberTank.

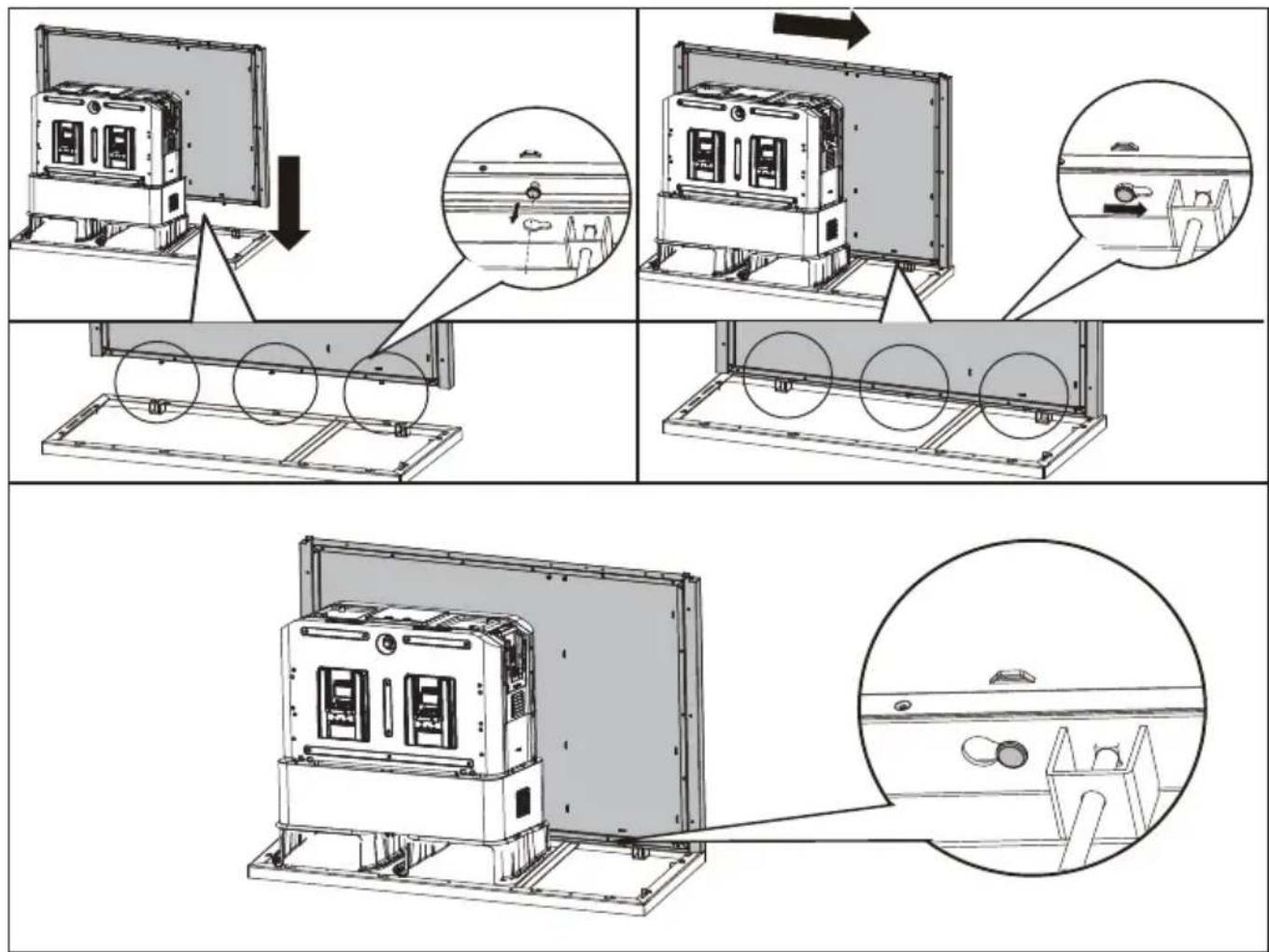

ÉTAPE 3

Assemblez le panneau arrière avec le cadre de base.

ÉTAPE 4

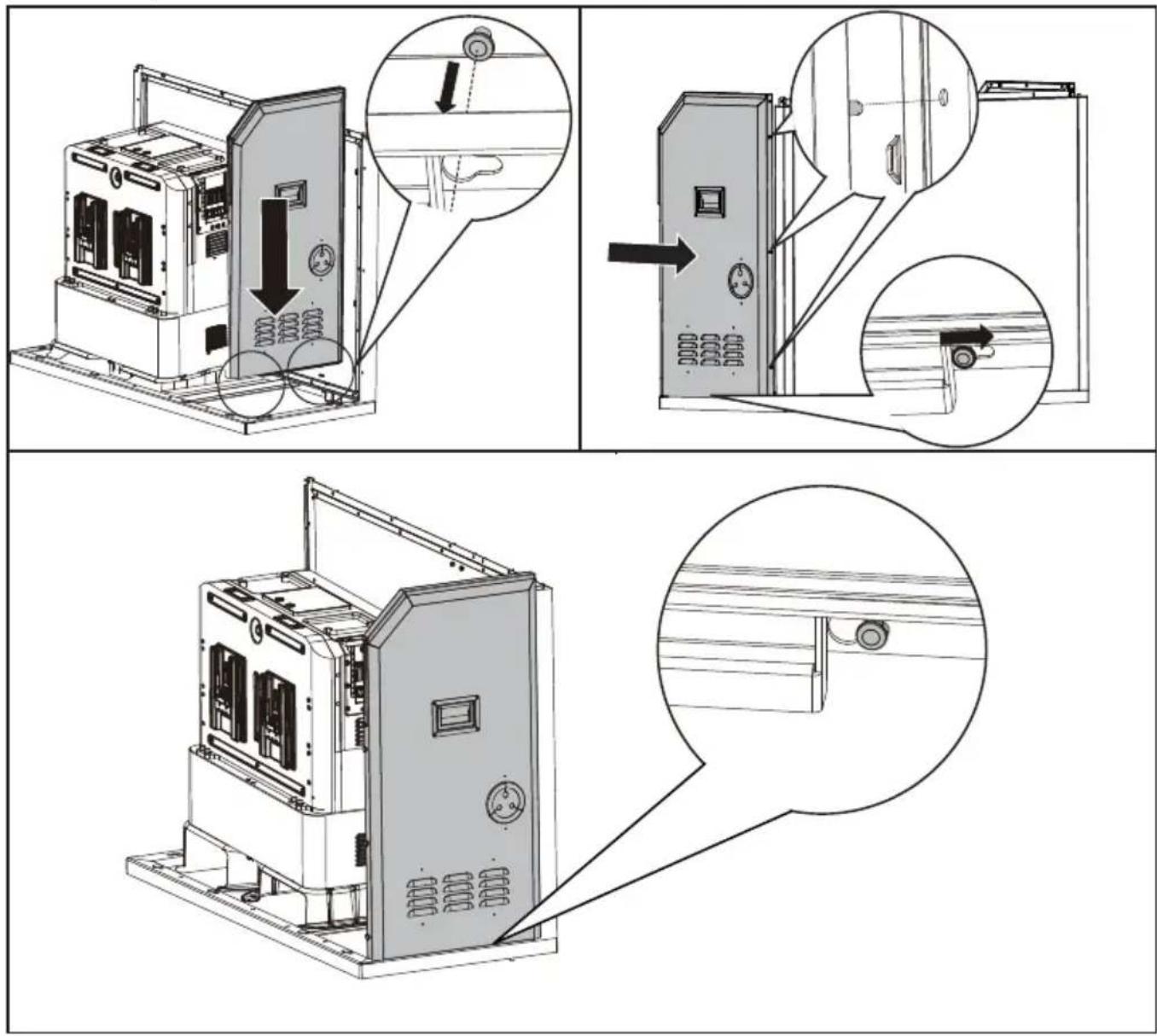

Assemblez le panneau droit.

ÉTAPE 5

Assemblez le panneau gauche de la même manière que le panneau droit.

ÉTAPE 6

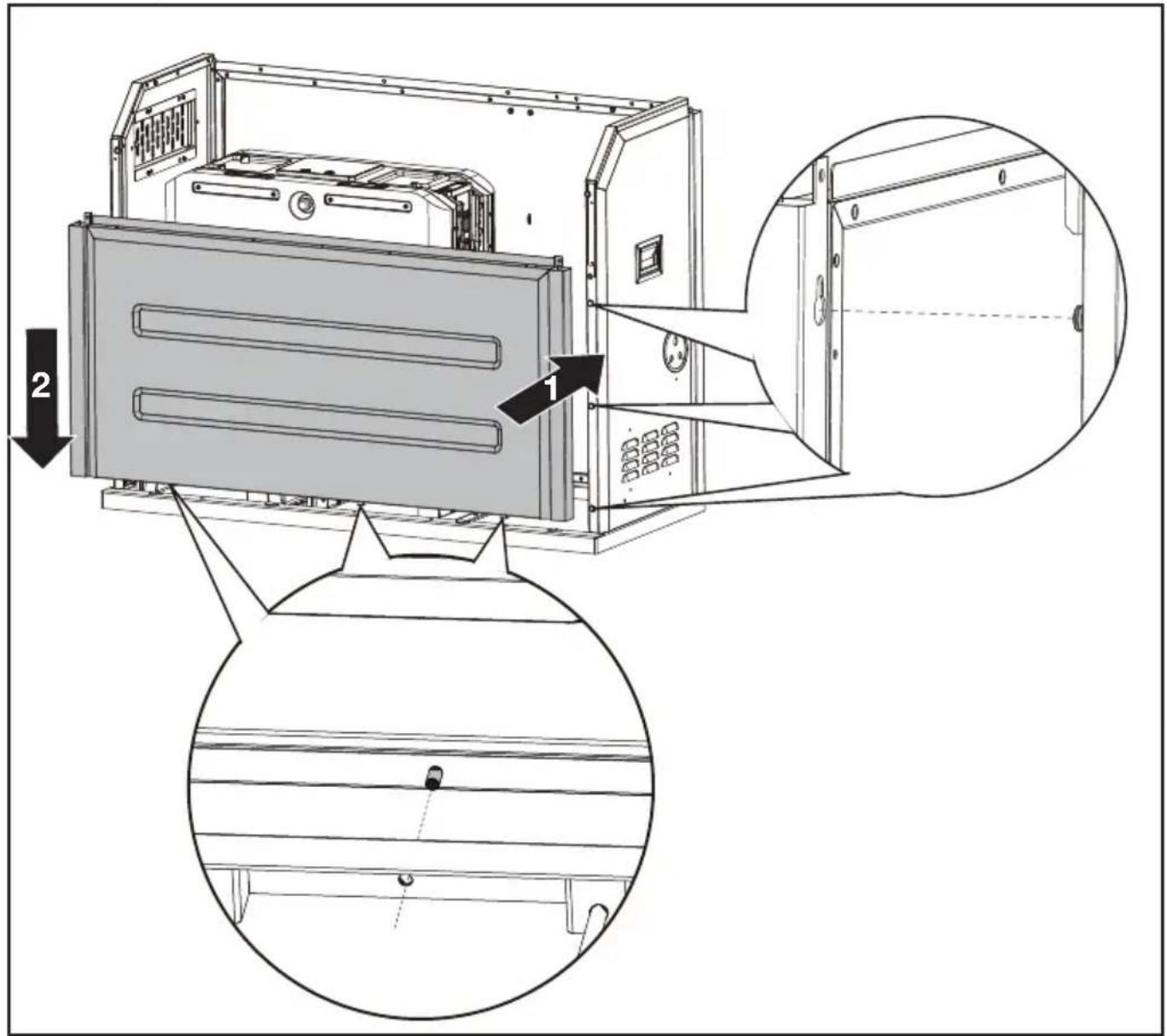

Assemblez le panneau avant.

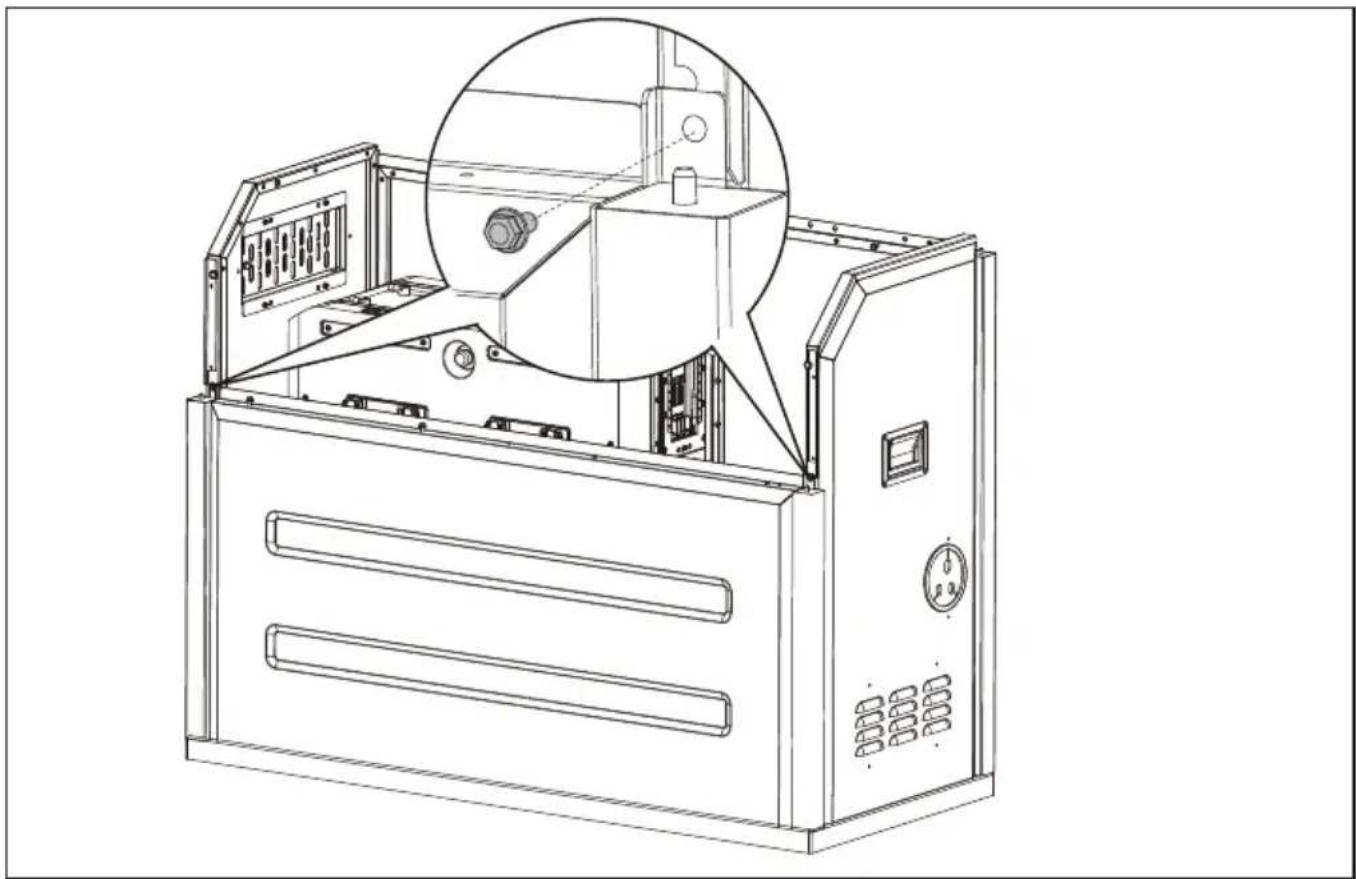

Fixez le panneau droit et le panneau gauche avec des boulons hexagonaux à bride.

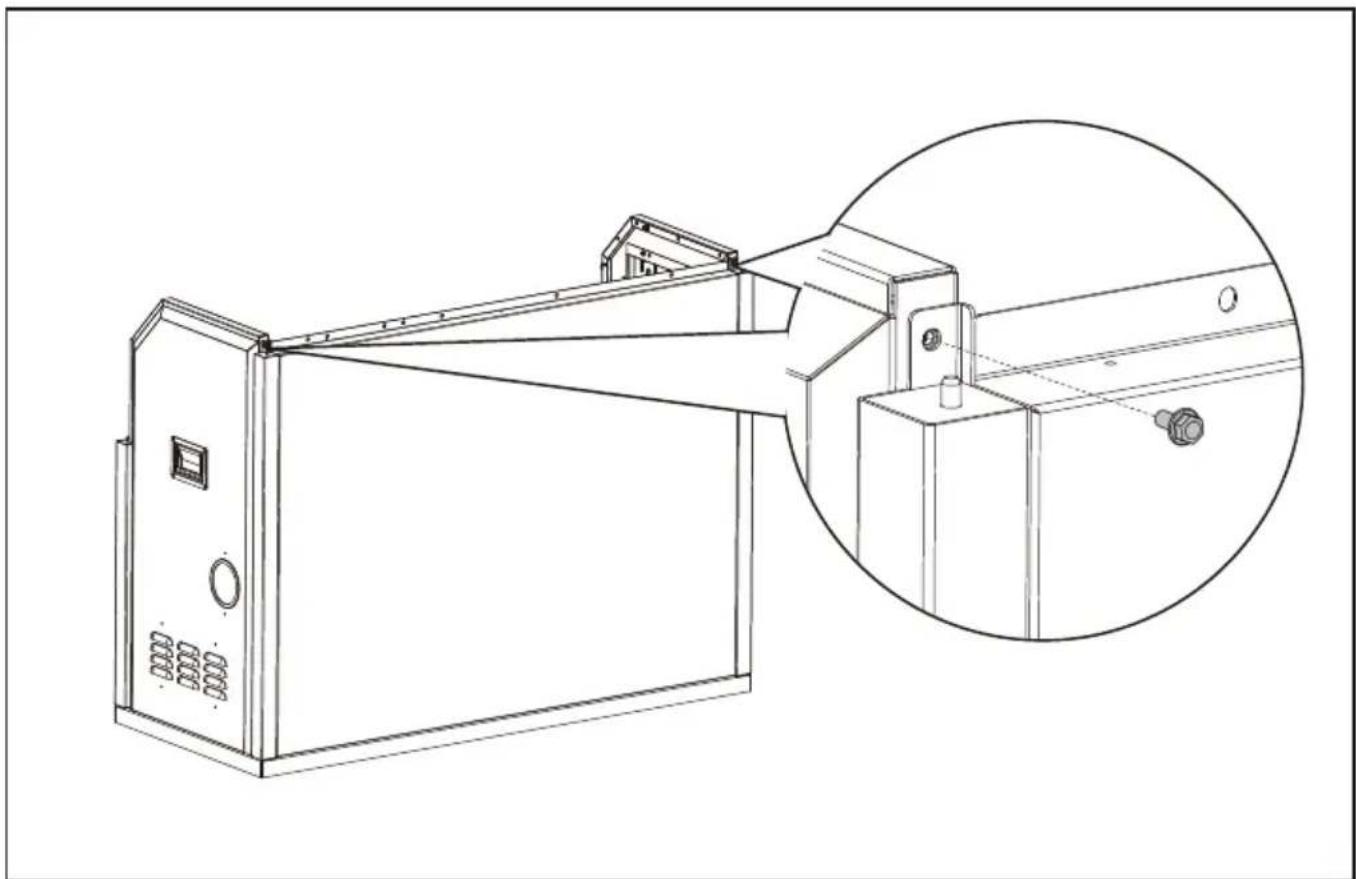

Fixez le panneau avant avec des boulons hexagonaux à bride.

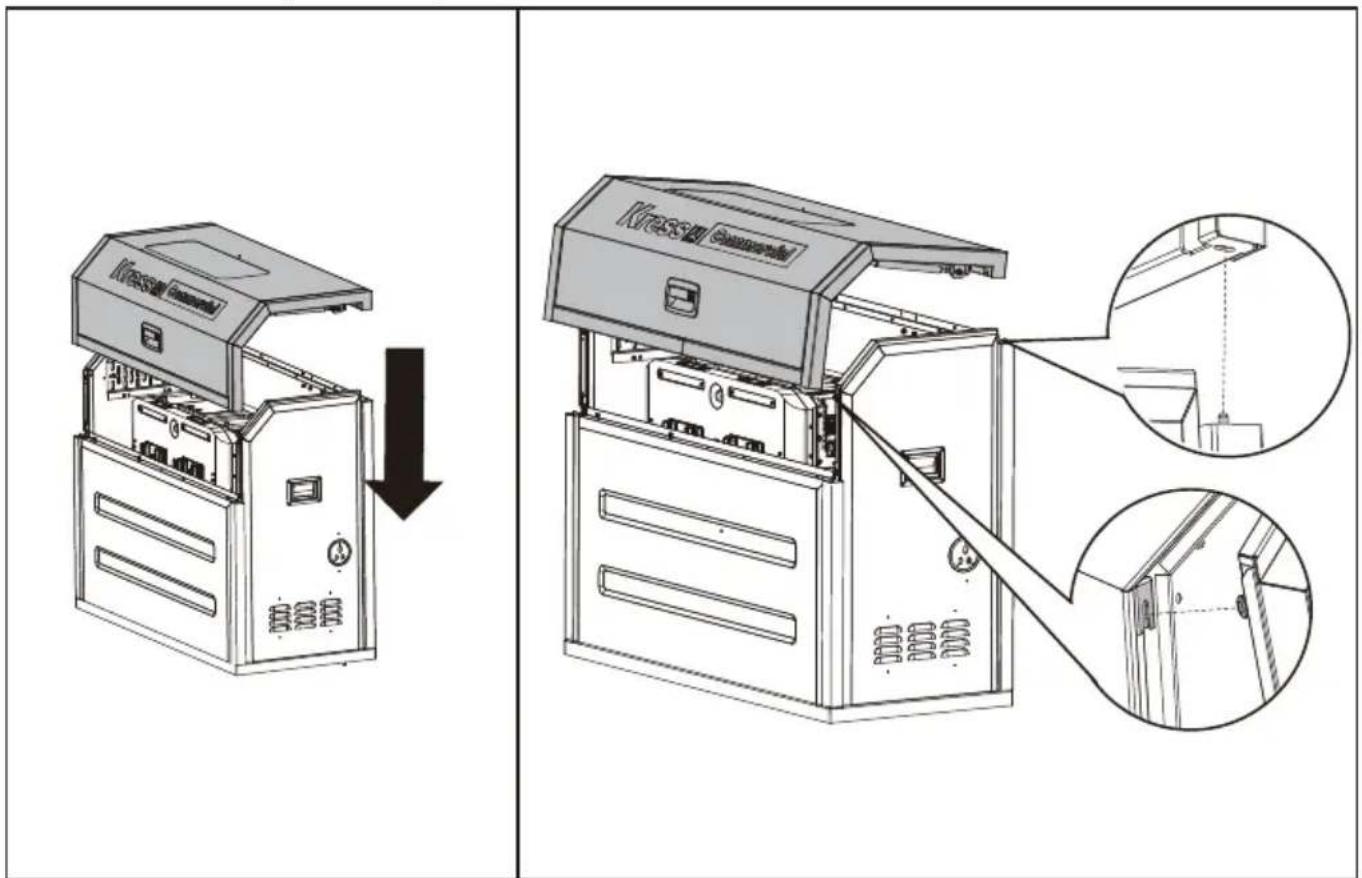

Assemblez le cadre supérieur et la porte.

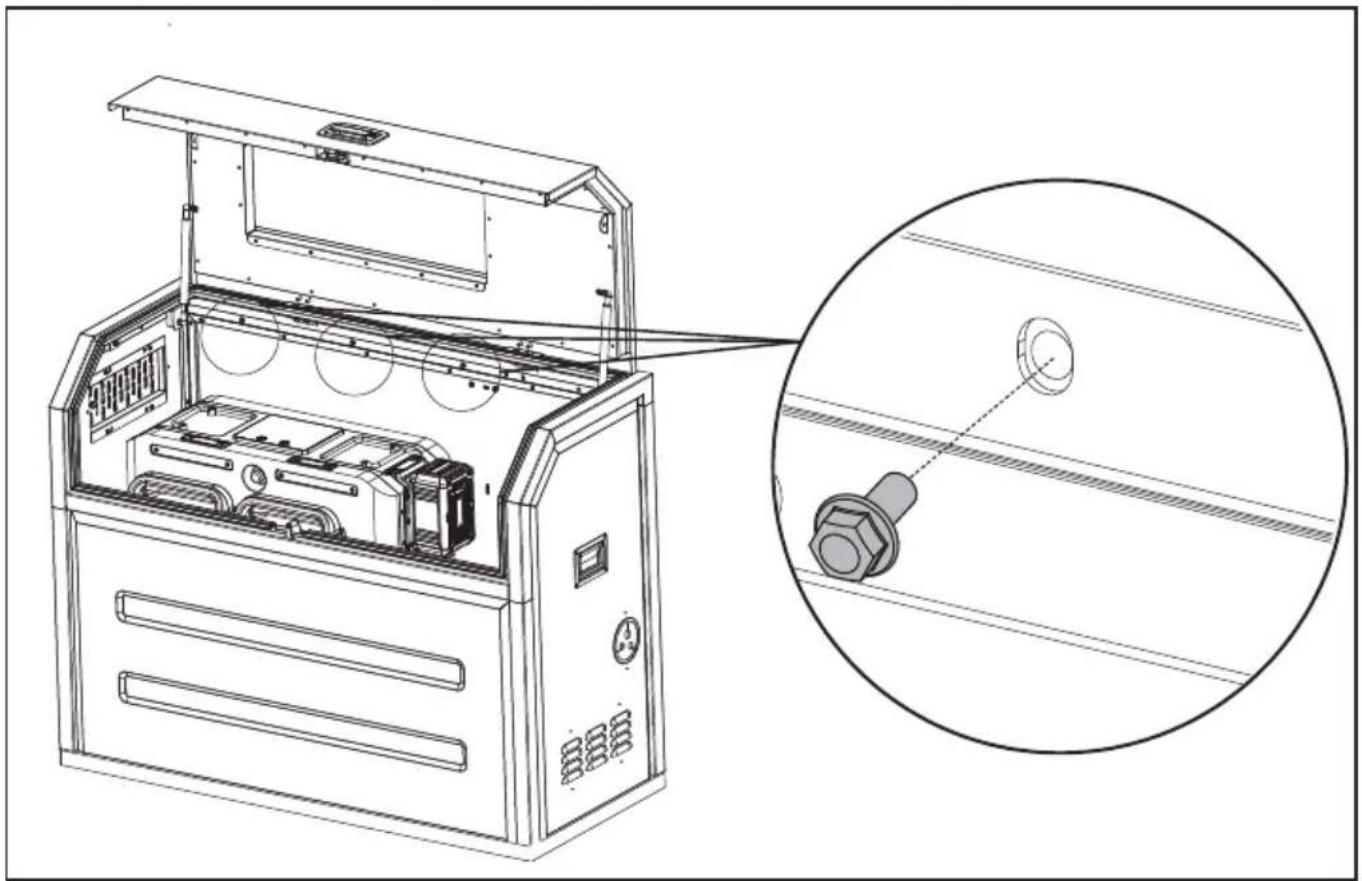

Ouvrez la porte et fixez le cadre supérieur et la porte avec des boulons hexagonaux à bride.

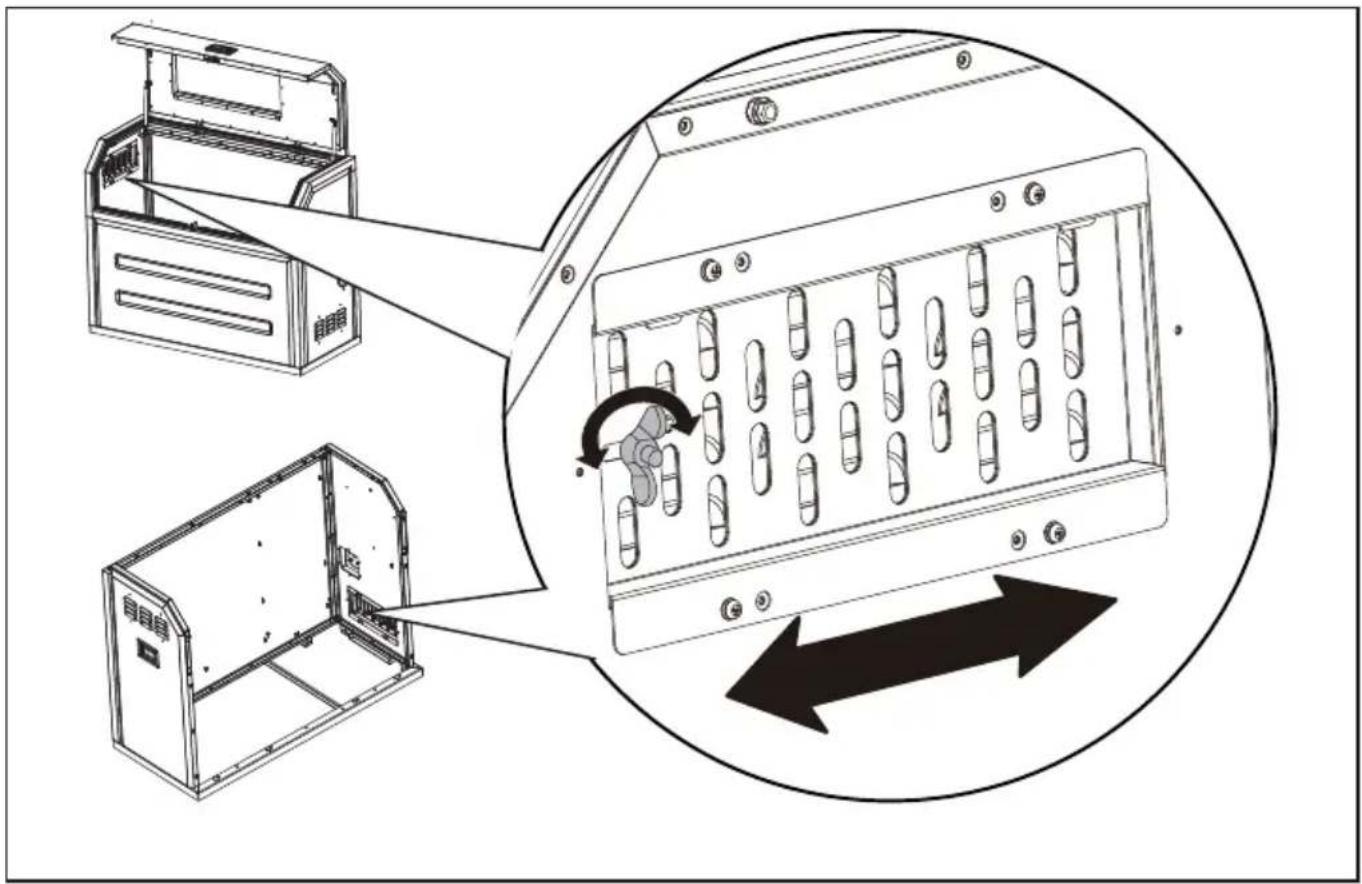

Ouvrez la grille d'aération lorsque la température est trop élevée.

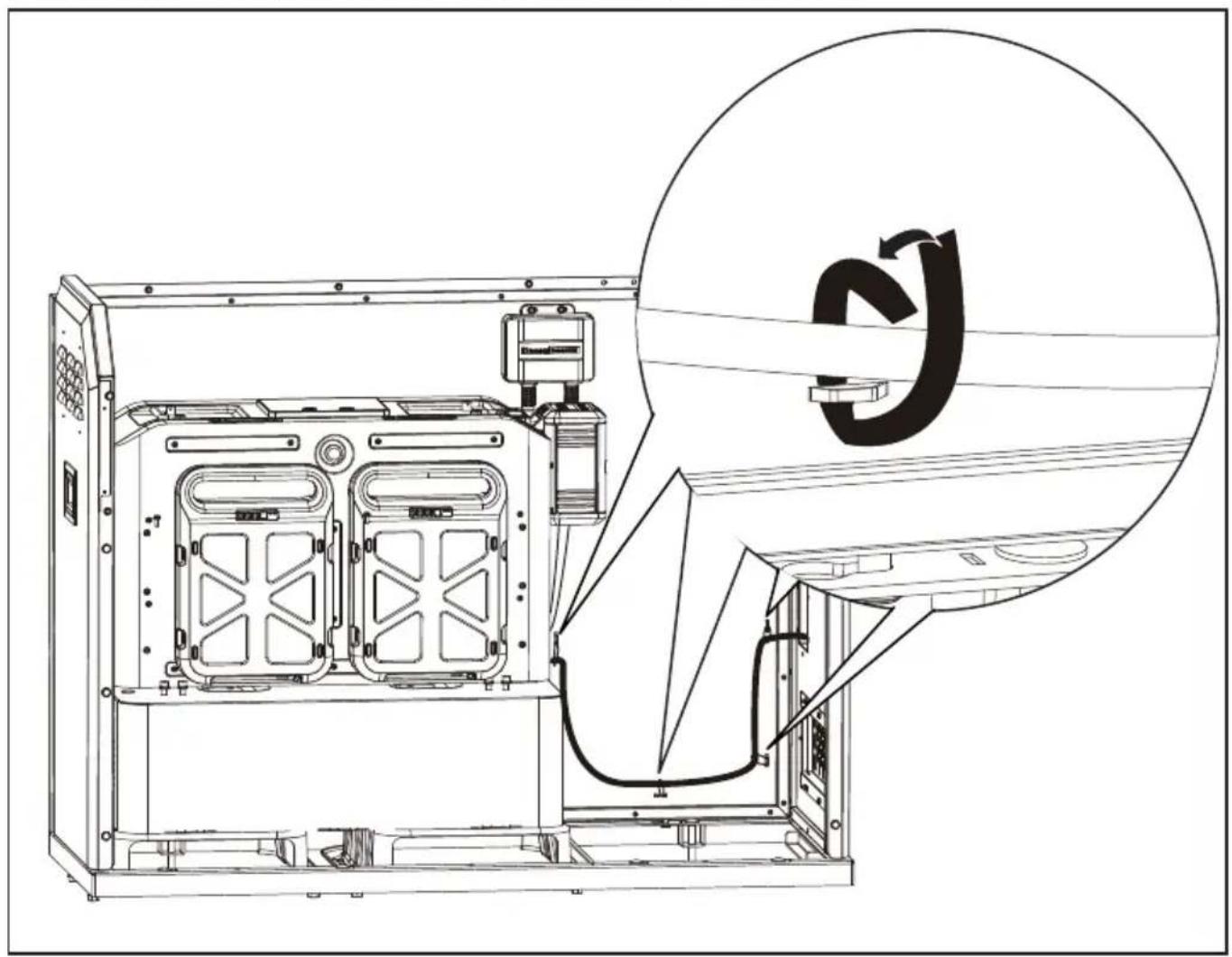

Fixez les câbles avec des attache-câbles.

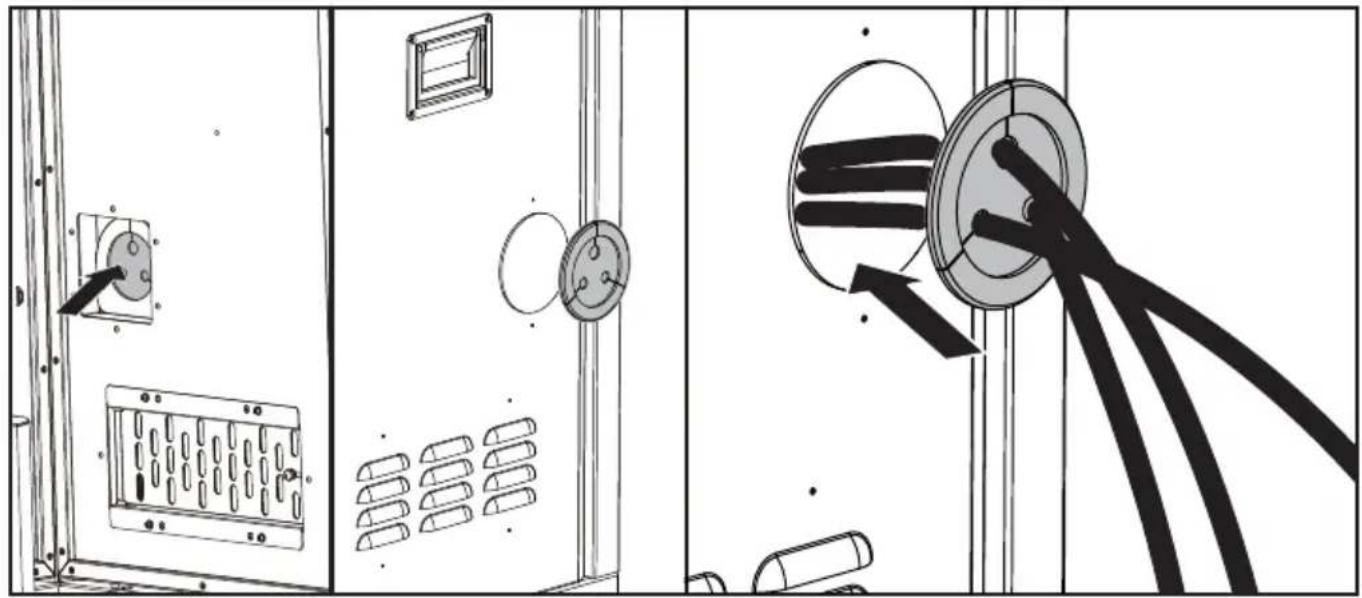

Sortez les câbles de l'armoire par la sortie de câble

DONNÉES TECHNIQUES

	KAC929 KAC929.X**
Taille 1270 mm (Longueur) x 550 mm (Largeur) x 1000 mm (Hauteur)
Poids 96 kg
CyberTank recommandé KAC875E/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9, la seule différence entre ces modèles est que les clients visés sont différents. Il n'y a pas de changement concernant la sécurité.
