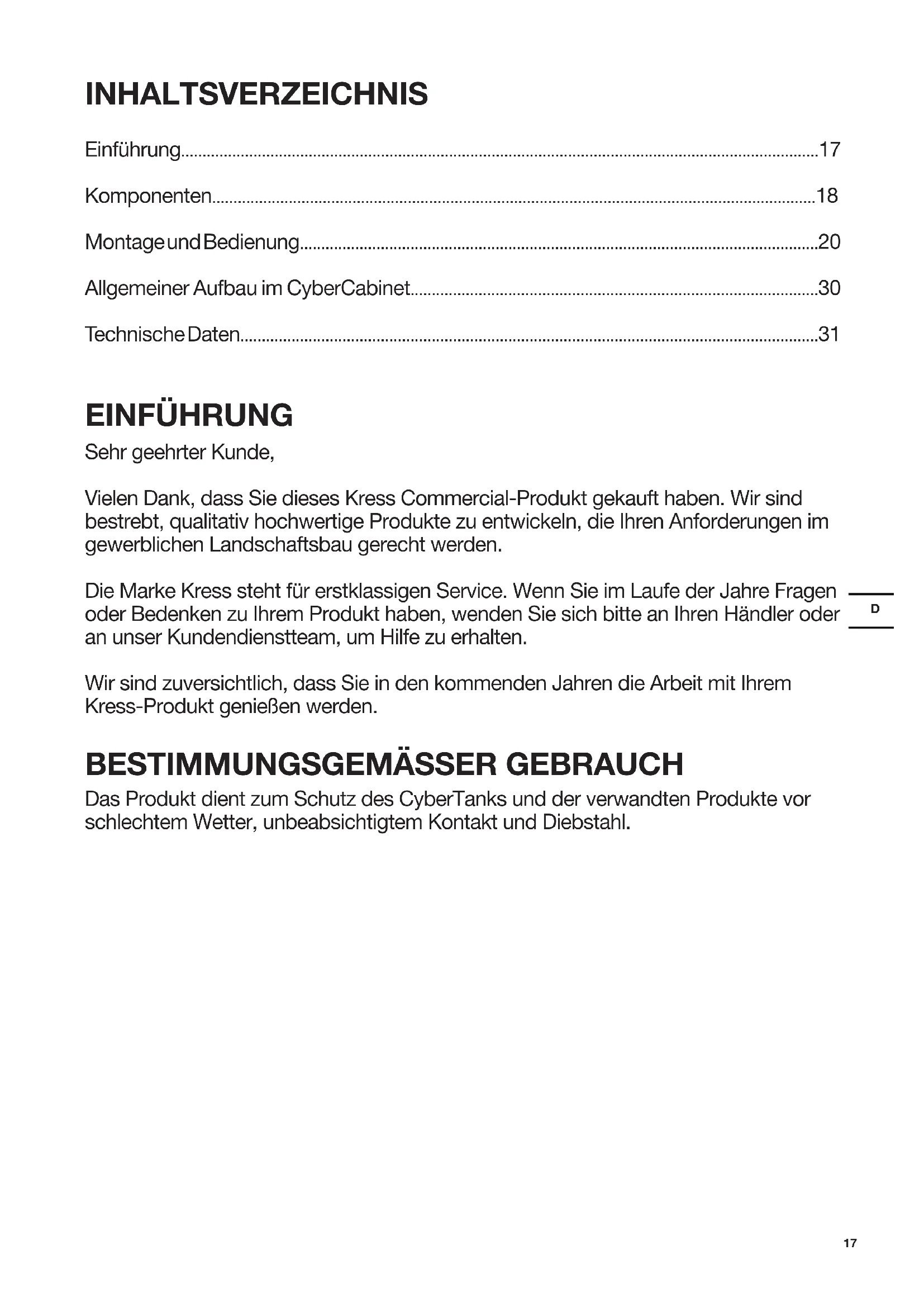

BEDIENUNGSANLEITUNG KAC929.1 KRESS
Montage und Bedienung....20
Allgemeiner Aufbau im CyberCabinet....30
Technische Daten....31
EINFÜHRUNG
Sehr geehrter Kunde,
Vielen Dank, dass Sie dieses Kress Commercial-Produkt gekauft haben. Wir sind bestrebt, qualitativ hochwertige Produkte zu entwickeln, die Ihren Anforderungen im gewerblichen Landschaftsbau gerecht werden.
Die Marke Kress steht für erstklassigen Service. Wenn Sie im Laufe der Jahre Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an Ihren Händler oder an unser Kundendienstteam, um Hilfe zu erhalten.
Wir sind zuversichtlich, dass Sie in den kommenden Jahren die Arbeit mit Ihrem Kress-Produkt genießen werden.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Produkt dient zum Schutz des CyberTanks und der verwandten Produkte vor schlechtem Wetter, unbeabsichtigtem Kontakt und Diebstahl.

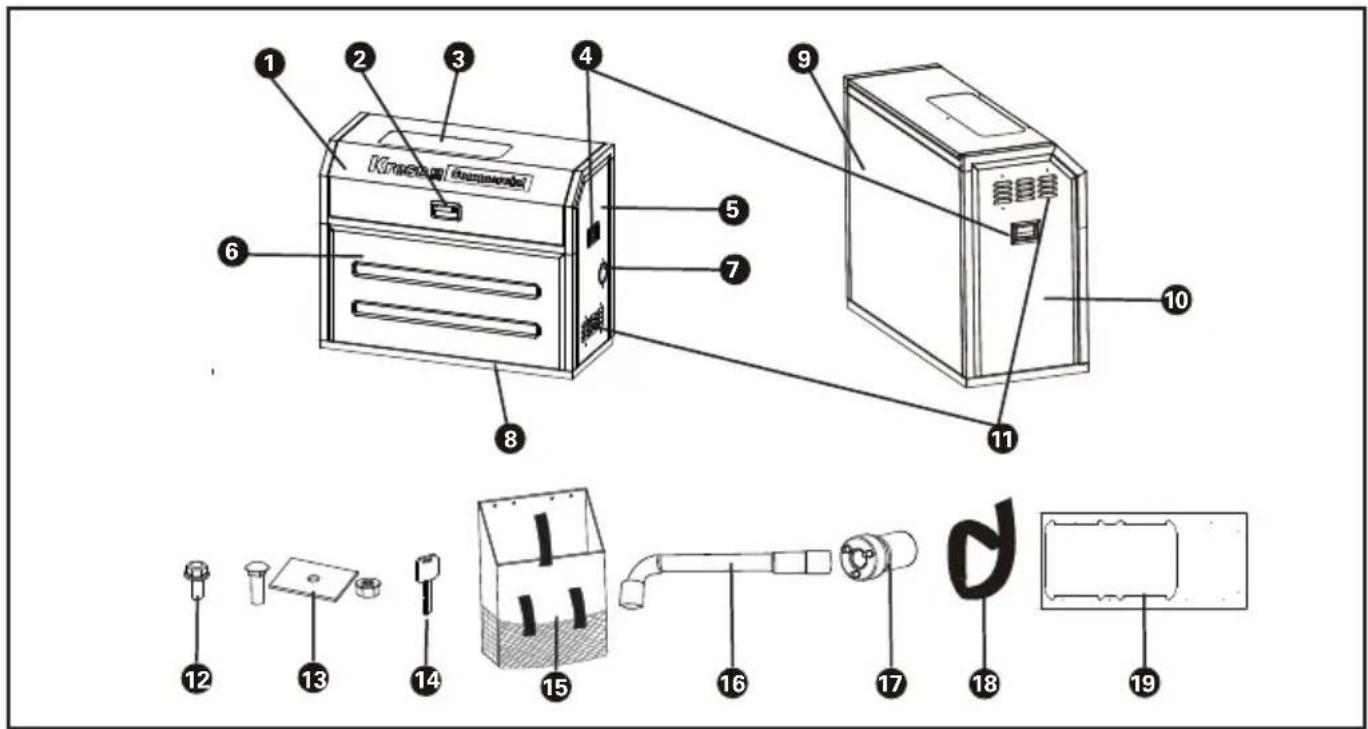

| 1. | OBERER RAHMEN UND TÜR | |
| D | 2. | PANEL-SCHLOSS |
| 3. | KONTROLLFENSTER | |
| 4. | SEITENGRIFFE | |
| 5. | RECHTESPANEL | |
| 6. | VORDERESPANEL | |
| 7. | KABELAUSLASS | |
| 8. | BODENRAHMEN | |
| 9. | RÜCKWANDPANEL | |
| 10. | LINKSPANEL | |
| 11. | EINSTELLBARE LÜFTUNGSÖFFNUNG |
ZUBEHÖRLISTE
* Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.
| Beschreibung Stückzahl | ||
| 12. | Sechskantflanschbolzen (M5x12) (Zur Befestigung der Paneele sowie des oberen Rahmens und der Tür) | 23 |
| 13. | Schlossschraube (3/8-16) + Abstandhalter + Mutter (Zur Befestigung des Bodenrahmens) | 6 |
| 14. | Schlüssel 2 | |
| 15. | Tasche 1 | |
| 16. | Steckschlüssel (Zum Montieren oder Entfernen der Sechskantflanschschrauben) | 1 |
| 17. | Angepasster Steckschlüssel(Zur Montage oder Entfernen der Muttern) | 1 |
| 18. | Kabelbinder 7 | |
| 19. | Base-Grundriss 1 | |
| 20. | CyberTank Wärmeset* 1 |
SICHERHEITSHINWEISE
- Suchen Sie nach einer flachen und festen Oberfläche ohne Schlaglöcher oder Schmutz und platzieren Sie das Produkt sicher darauf.
- Während Regen oder Schneewetter halten Sie die Tür jederzeit geschlossen.
- Öffnen Sie bei übermäßig heißen und sonnigen Bedingungen sowohl die Lüftungsöffnung als auch die Tür für eine bessere Wärmeableitung.
- Verwenden Sie das Produkt nicht nach dem Konsum von Alkohol oder wenn Sie sich unwohl fühlen.
- Vermeiden Sie die Verwendung dieses Produkts während Gewittern oder Blitzen.
- Verwenden Sie das Produkt nicht für andere Zwecke als den vorgesehenen Gebrauch.
- Es wird empfohlen, Handschuhe und rutschfeste Schuhe beim Betrieb dieses Produkts zu tragen.
- Denken Sie daran, sich die Hände zu waschen, wenn alle Arbeiten abgeschlossen sind.
SYMBOLE
 | Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen |
 | Vorsicht Kopfstoßgefahr |
 | Warnung: Quetschgefahr für die Hände |
MONTAGE UND BEDIENUNG
• INSTALLATION IHRES CYBERCABINETS
SCHRITT 1
Wenn Ihr CyberTank bereits an der gewünschten Stelle installiert ist.
- Entfernen Sie die Schutzvorrichtungen des CyberTanks. Wenn die Regenschutzabdeckung installiert ist, entfernen Sie diese zuerst.
- Bestimmen Sie die Installationsposition des CyberCabinets basierend auf dem Standort Ihres Cyber-Tanks, entweder in Ihrer LKW-Ladefläche oder Ihrem Anhänger.

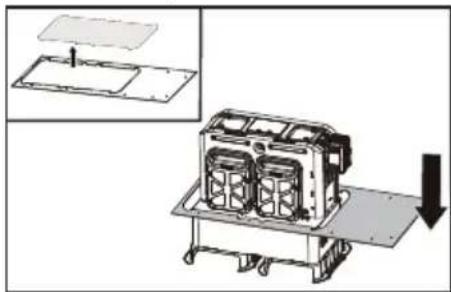

- Legen Sie die Kontur der Gehäusebasis auf die Außenseite Ihres CyberTanks.
HINWEIS: Sollten die Linie 1 und Linie 2 der Basisumrisse eng mit den Befestigungswinkeln des Cyber-Tanks übereinstimmen.
HINWEIS: Bitte platzieren Sie die Basisumrisslinie in die richtige Richtung. Verwechseln Sie nicht die Vorder- und Rückseite der Basisumrisse. Bitte achten Sie auf den Druck auf der Basisumrisszeichnung.
- Bohren Sie gemäß den Basisumrissen (13 mm) die Befestigungslöcher in den LKW oder den Anhänger.

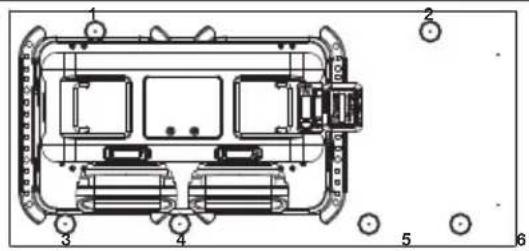

HINWEIS: Die folgende Abbildung zeigt die empfohlene Bohrposition der Befestigungslöcher. Die empfohlene Bohrposition dient nur als Referenz und kann je nach tatsächlicher Situation angepasst werden.


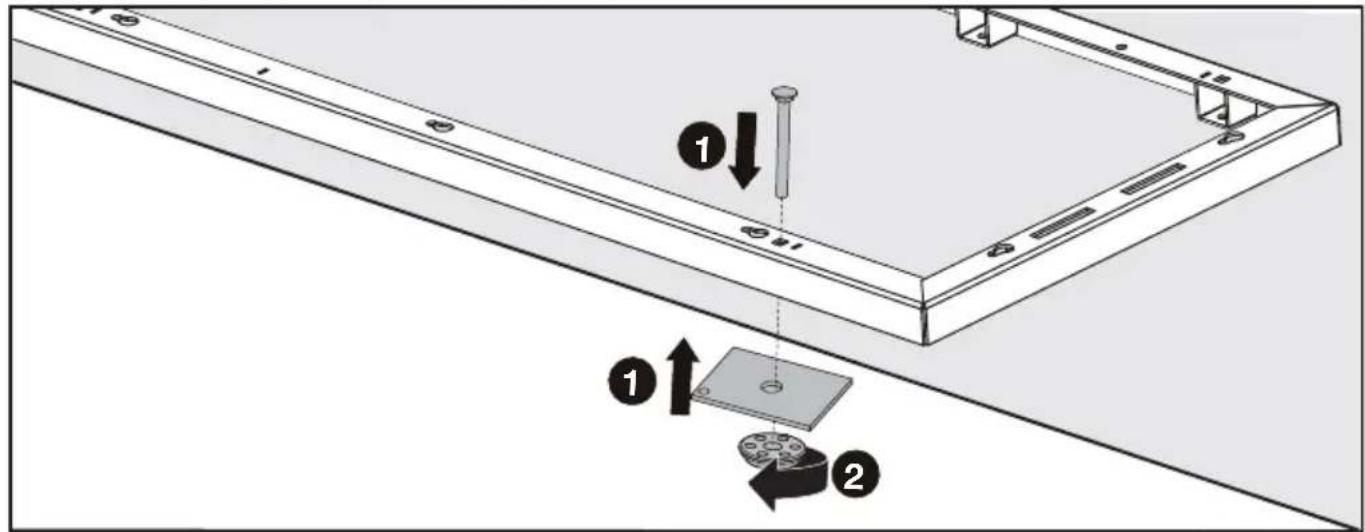

- Platzieren Sie den Grundrahmen gemäß der Position der Befestigungslöcher. Befestigen Sie den Grundrahmen mit Karosserieschrauben und Muttern.

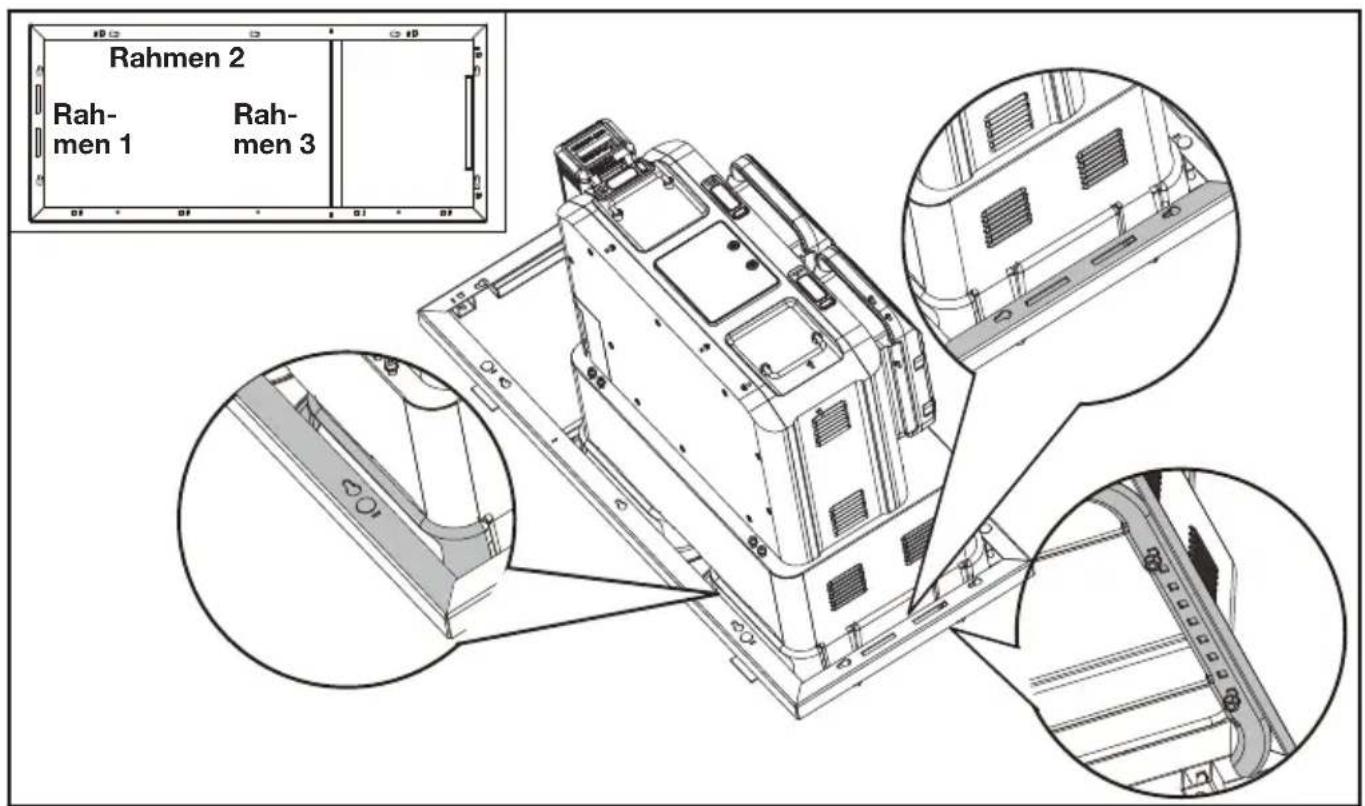

HINWEIS: Der Rahmen 1 und Rahmen 2 sollten eng an der Halterung des CyberTanks anliegen. (Der Bodenrahmen muss mit der Halterung des CyberTanks überlappen) Es muss ein gewisser Abstand zwischen Rahmen 3 und CyberTank vorhanden sein.
Wenn Ihr CyberTank noch NICHT installiert wurde
- Lesen Sie die Installationsanleitung für den CyberTank.
- Installieren Sie den CyberTank.
HINWEIS: Montieren Sie nicht die Schutzvorrichtungen des CyberTanks. Für detaillierte Informationen zur Installation des CyberTanks beachten Sie bitte die Installationsanleitung des CyberTanks.
- Bestimmen Sie die Installationsposition des CyberCabinets basierend auf dem Standort Ihres CyberTanks, entweder in Ihrer LKW-Ladefläche oder Ihrem Anhänger.
- Legen Sie die Kontur der Gehäusebasis auf die Außenseite Ihres CyberTanks.
HINWEIS: Sollten die Linie 1 und Linie 2 der Basisumrisse eng mit den Befestigungswinkeln des CyberTanks übereinstimmen.
HINWEIS: Bitte platzieren Sie die Basisumrisslinie in die richtige Richtung. Verwechseln Sie nicht die Vorder- und Rückseite der Basisumrisse.
- Bohren Sie gemäß den Basisumrissen (13 mm) die Befestigungslöcher in den LKW oder den Anhänger.
HINWEIS: Beachten Sie die oben genannten Abbildungen für die empfohlene Bohrposition der Befestigungslöcher.
- Platzieren Sie den Basisrahmen gemäß der Position der Befestigungslöcher. Befestigen Sie den Basisrahmen mit Karosseriebolzen und Muttern.
SCHRITT 2
Montieren Sie das Wärmekit mit dem CyberTank (falls erforderlich).
Wenn der CyberTank mit dem AC-Kabel verbunden ist und es zu kalt ist, um den Cybertank aufzuladen, beginnt das Wärmekit, ihn aufzuwärmen, bis der CyberTank wieder den normalen Status erreicht hat. Die LED-Anzeige des CyberTanks zeigt den Status des Aufwärmens an.
Für weitere Informationen zum CyberTank-Wärmekit lesen Sie bitte die Anleitung zum CyberTank-Wärmekit.
SCHRITT 3

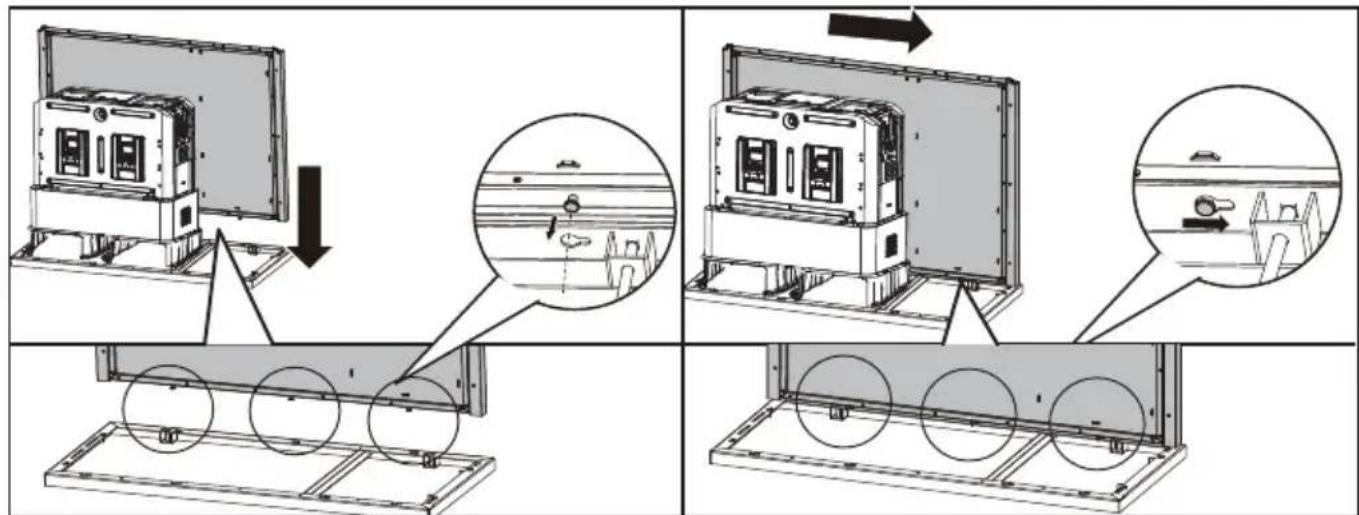

Montieren Sie das Rückwandpanel am Bodenrahmen.

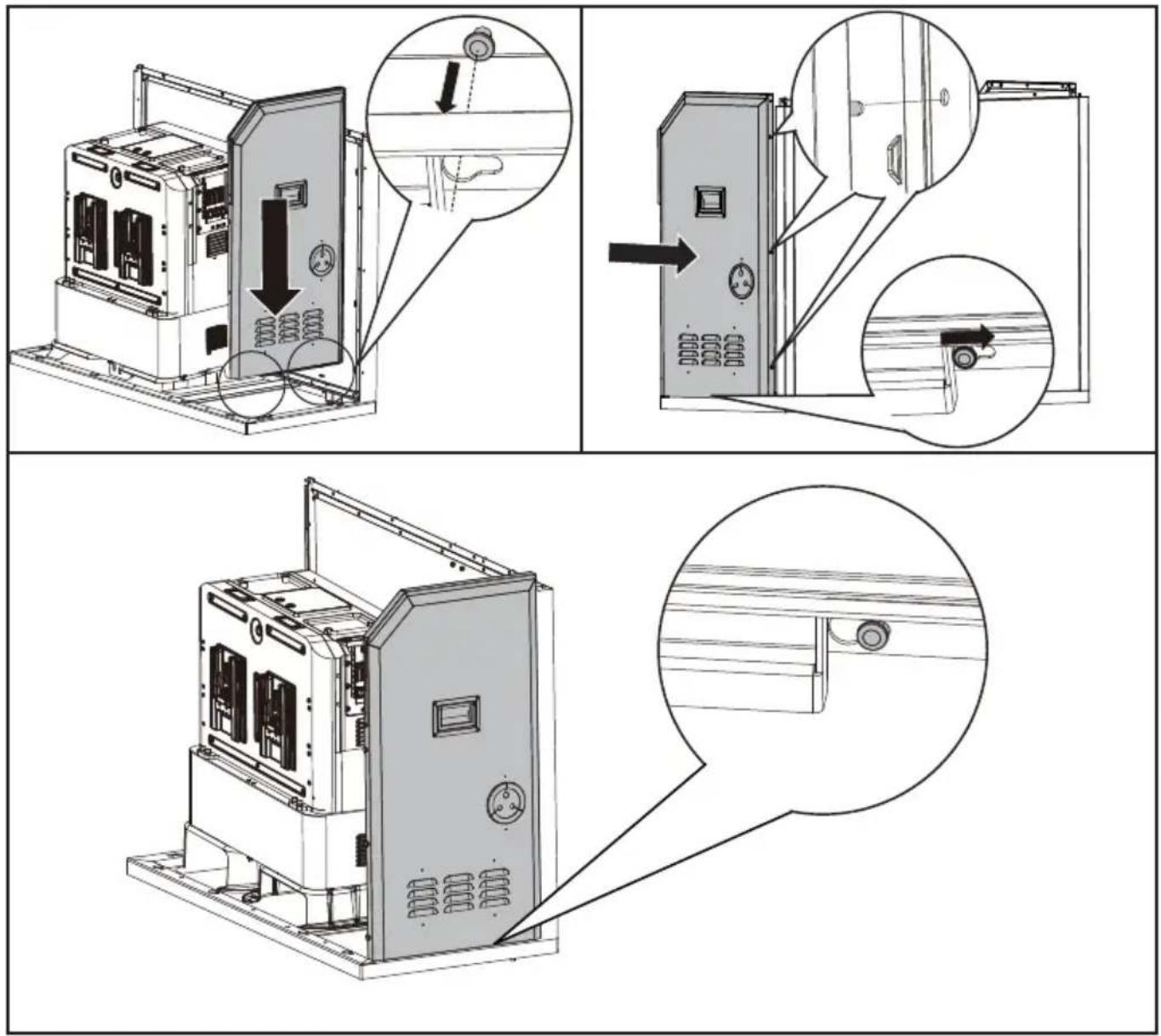

Montieren Sie das rechte Panel.
SCHRITT 5
Montieren Sie das linke Panel auf die gleiche Weise wie das rechte Panel.
SCHRITT 6

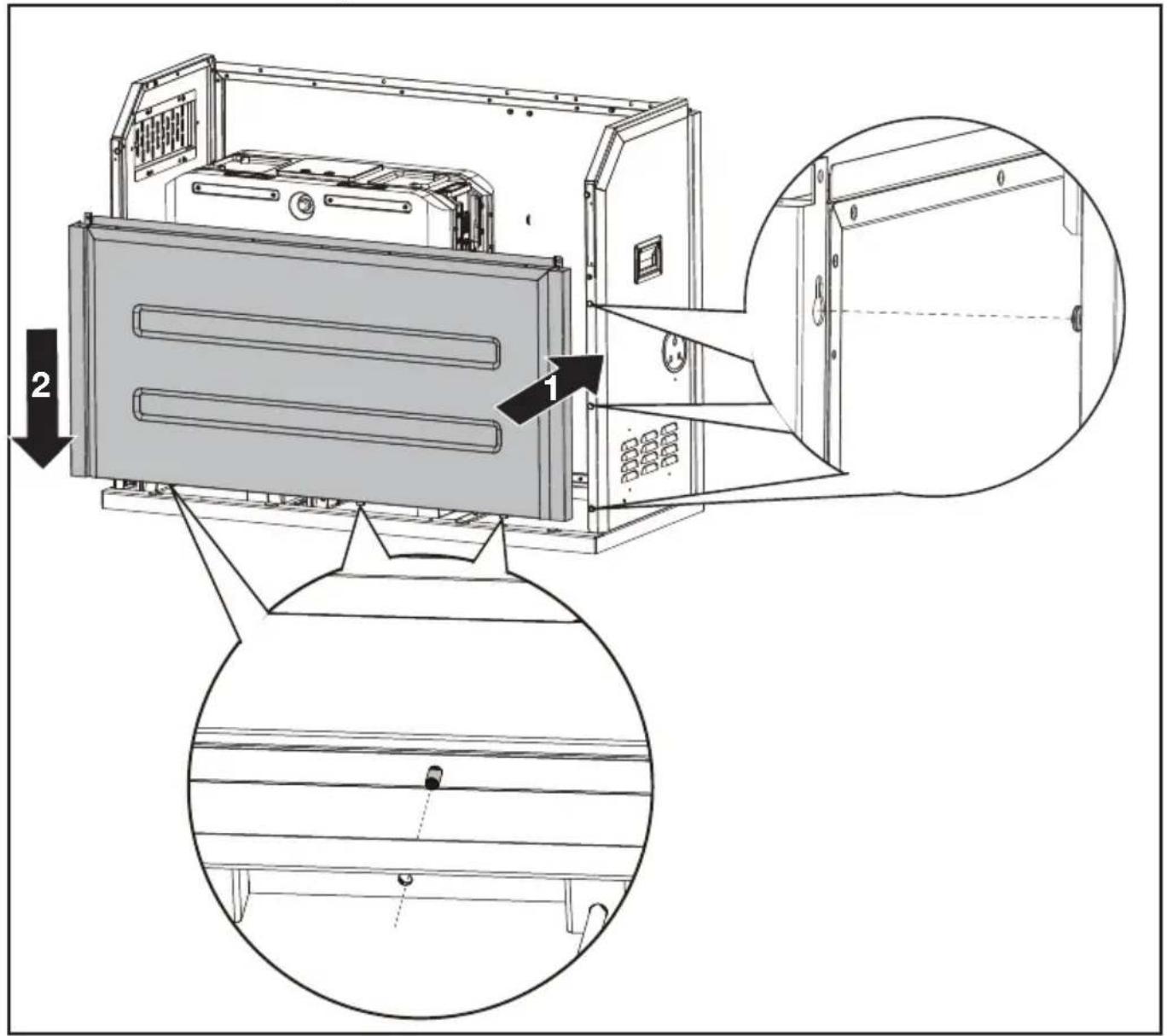

Montieren Sie das Vorderwandpanel.

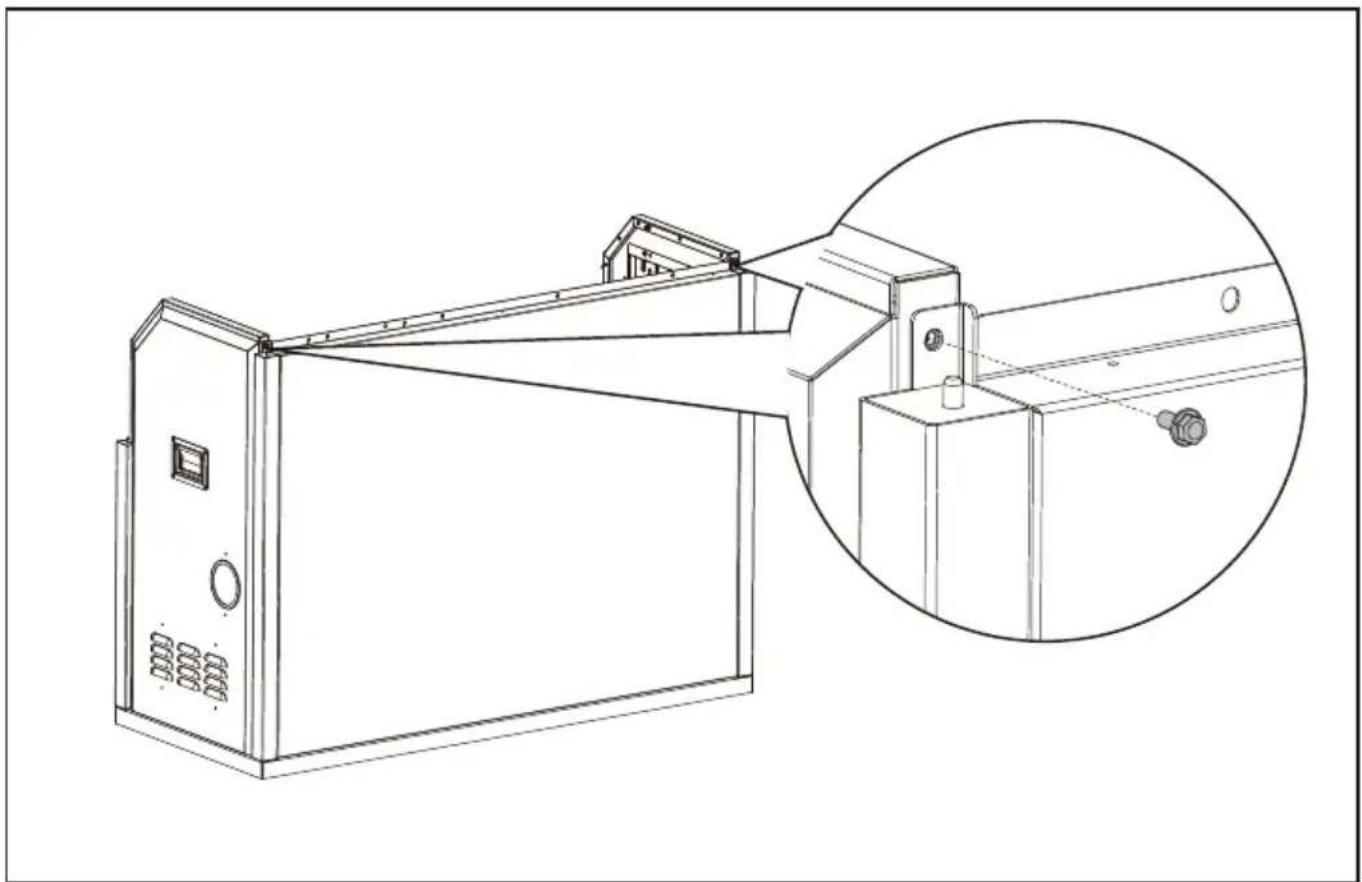

Sichern Sie das rechte Panel und das linke Panel mit Sechskantflanschbolzen.

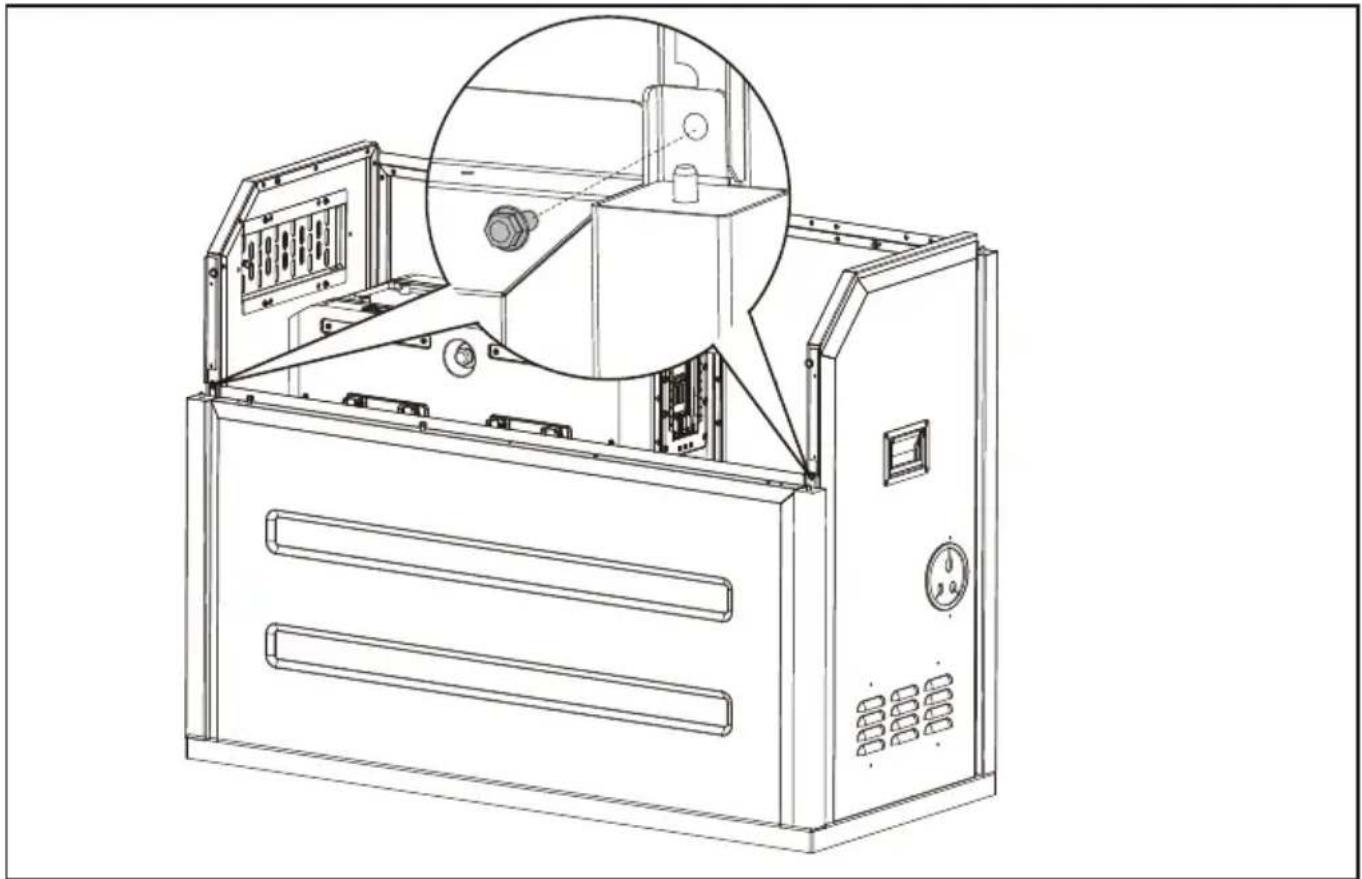

Sichern Sie das Vorderwandpanel mit Sechskantflanschbolzen.

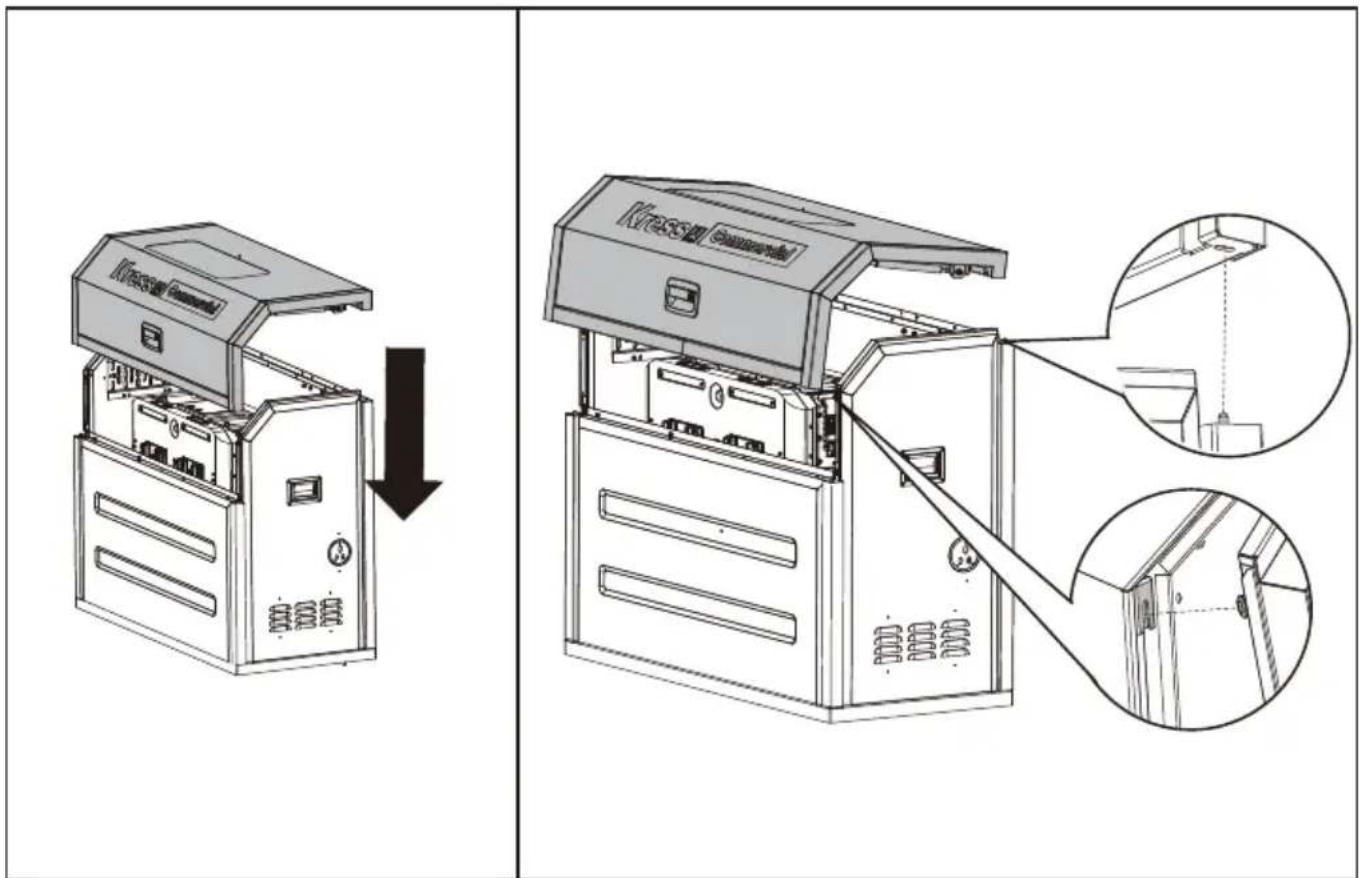

Montieren Sie den oberen Rahmen und die Tür.

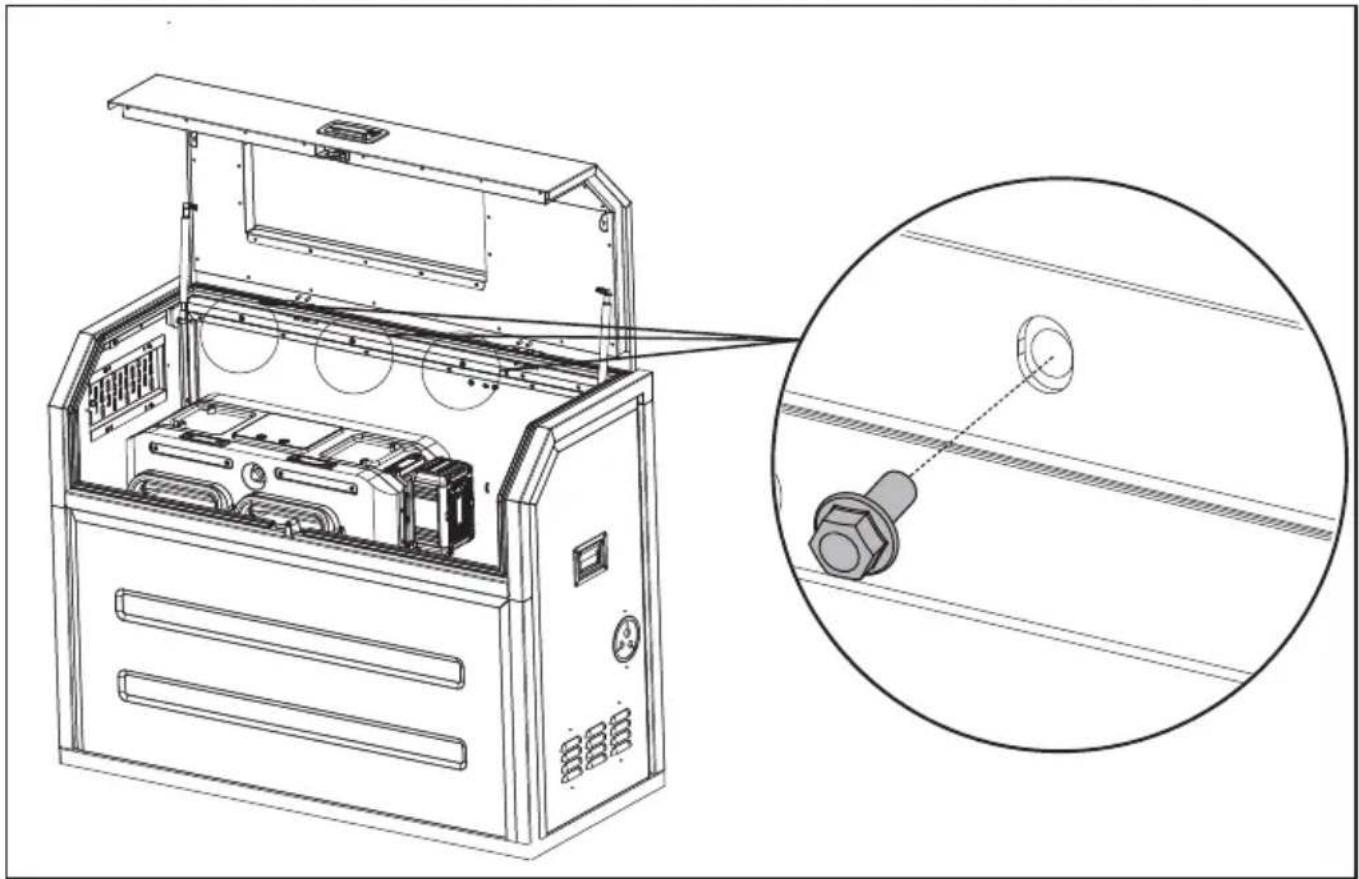

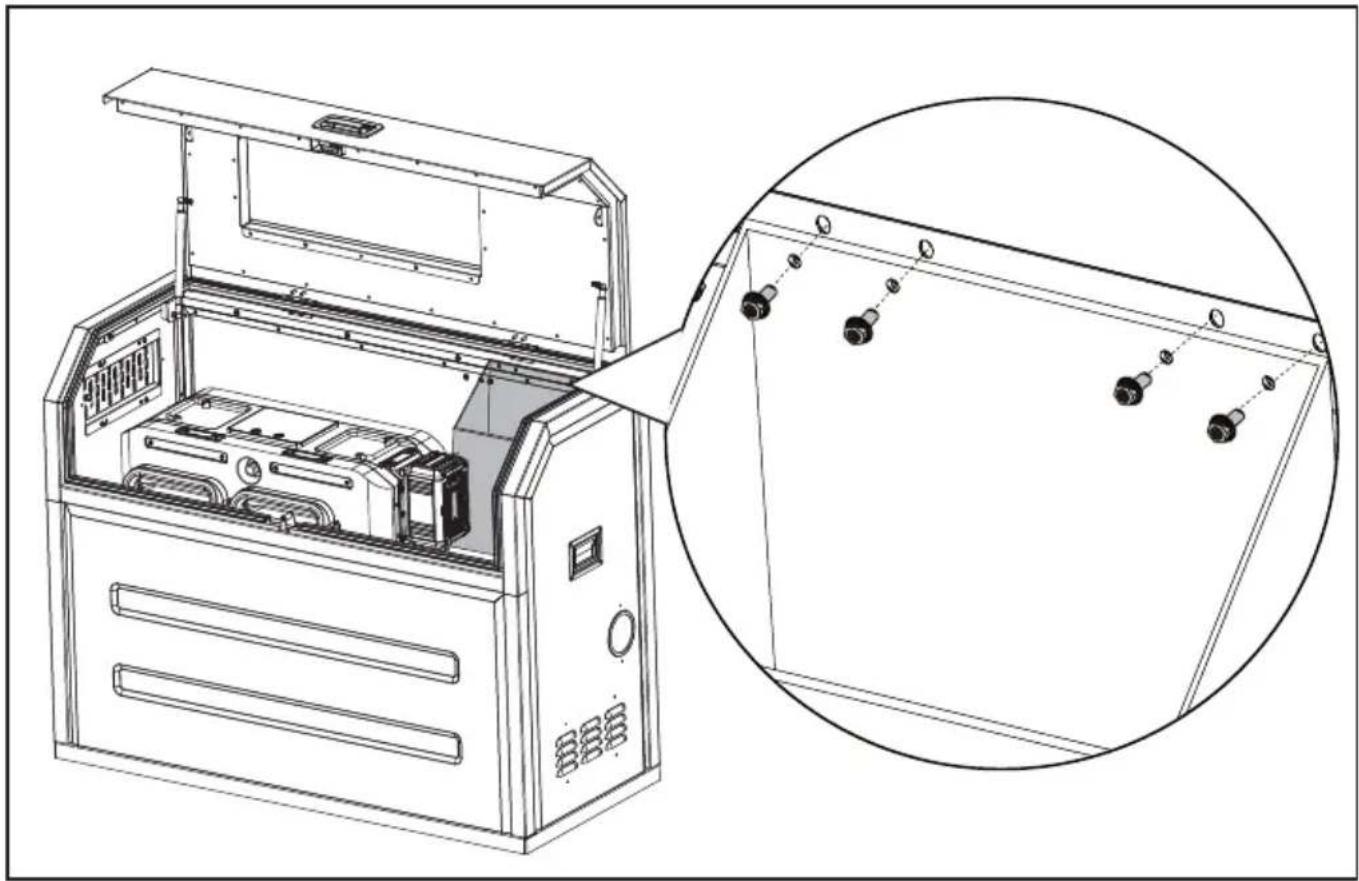

Öffnen Sie die Tür und sichern Sie den oberen Rahmen und die Tür mit Sechskantflanschbolzen.
Montieren Sie die Tasche.

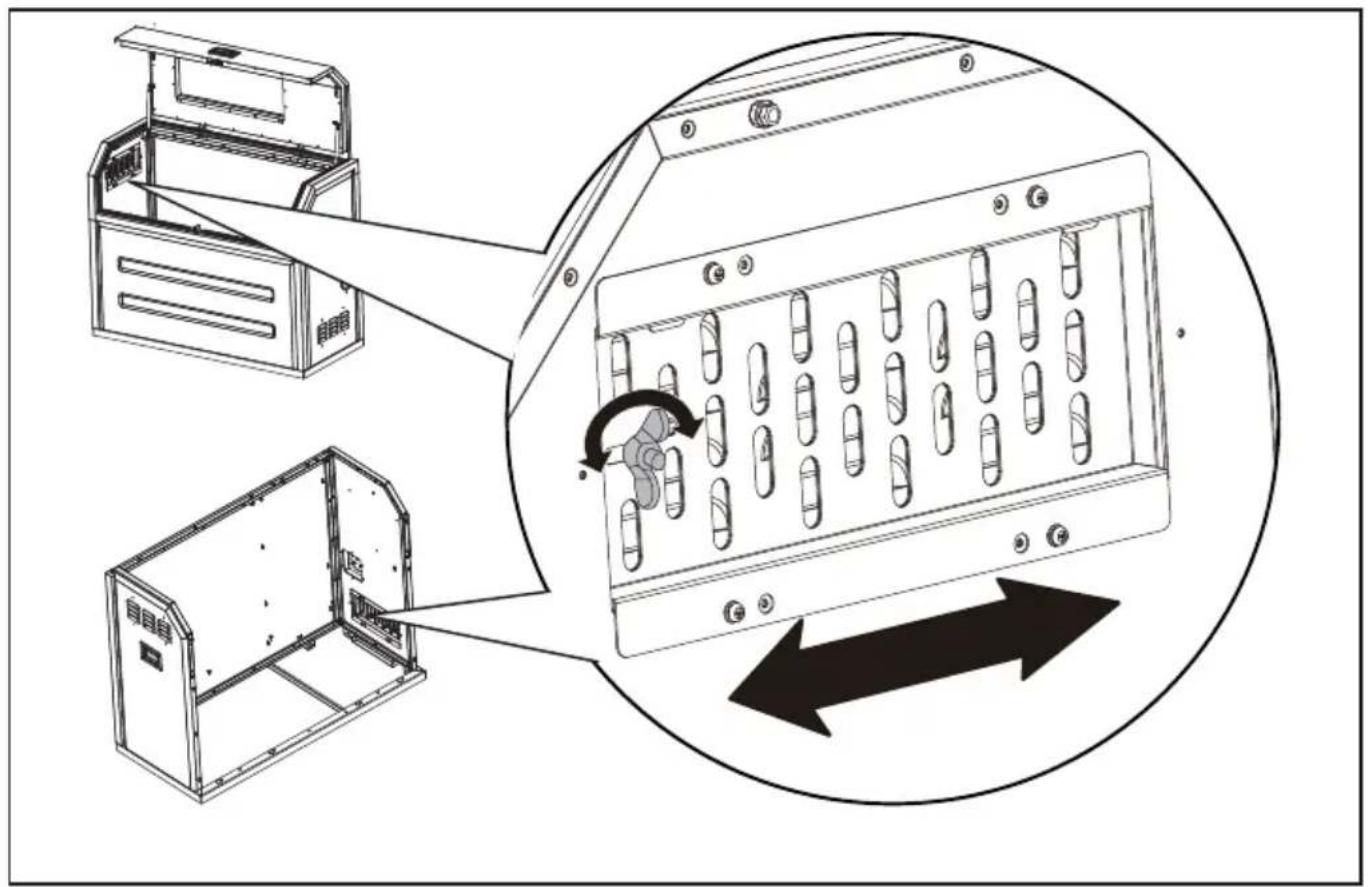

ÖFFNEN/SCHLIESSEN DER LÜFTUNGSÖFFNUNG
Öffnen Sie die Lüftungsöffnung, wenn die Temperatur zu hoch ist.

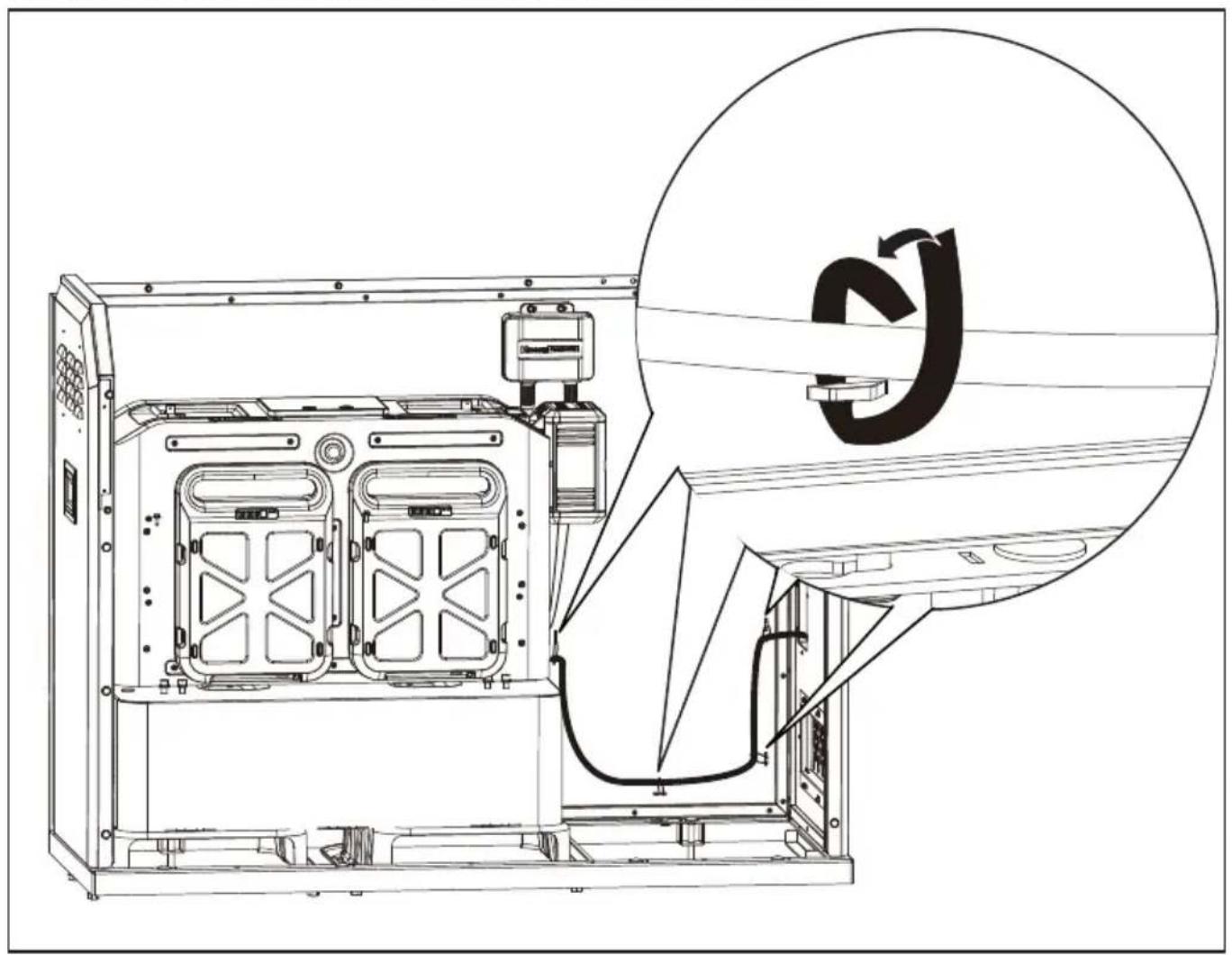

Sichern Sie die Kabel mit Kabelbindern

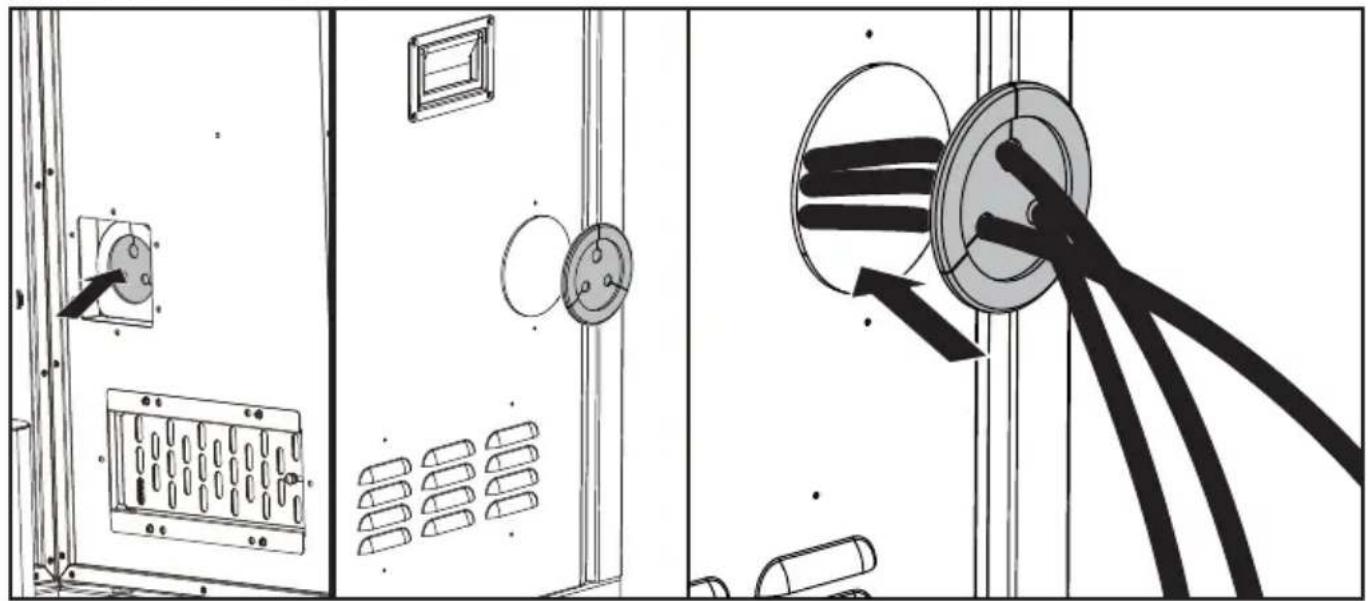

Führen Sie die Kabel durch die Kabelöffnung aus dem Schrank heraus
| KAC929 KAC929.X** | |
| Größe 1270 mm (Länge) x 550 mm | (Breite) x 1000 mm (Höhe) |
| Gewicht 96 kg | |
| Empfohlener CyberTank KAC875E | /KAC877E/KAC880E |
** X=1-999, A-Z, M1-M9 werden nur für verschiedene Kunden verwendet, es gibt keine sicherheitsrelevanten Veränderungen zwischen diesen Modellen.
