MANUAL DE UTILIZADOR KAC929.1 KRESS

ASSEMBLAGGIO E FUNZIONAMENTO

MONTAJE Y FUNCIONAMIENTO

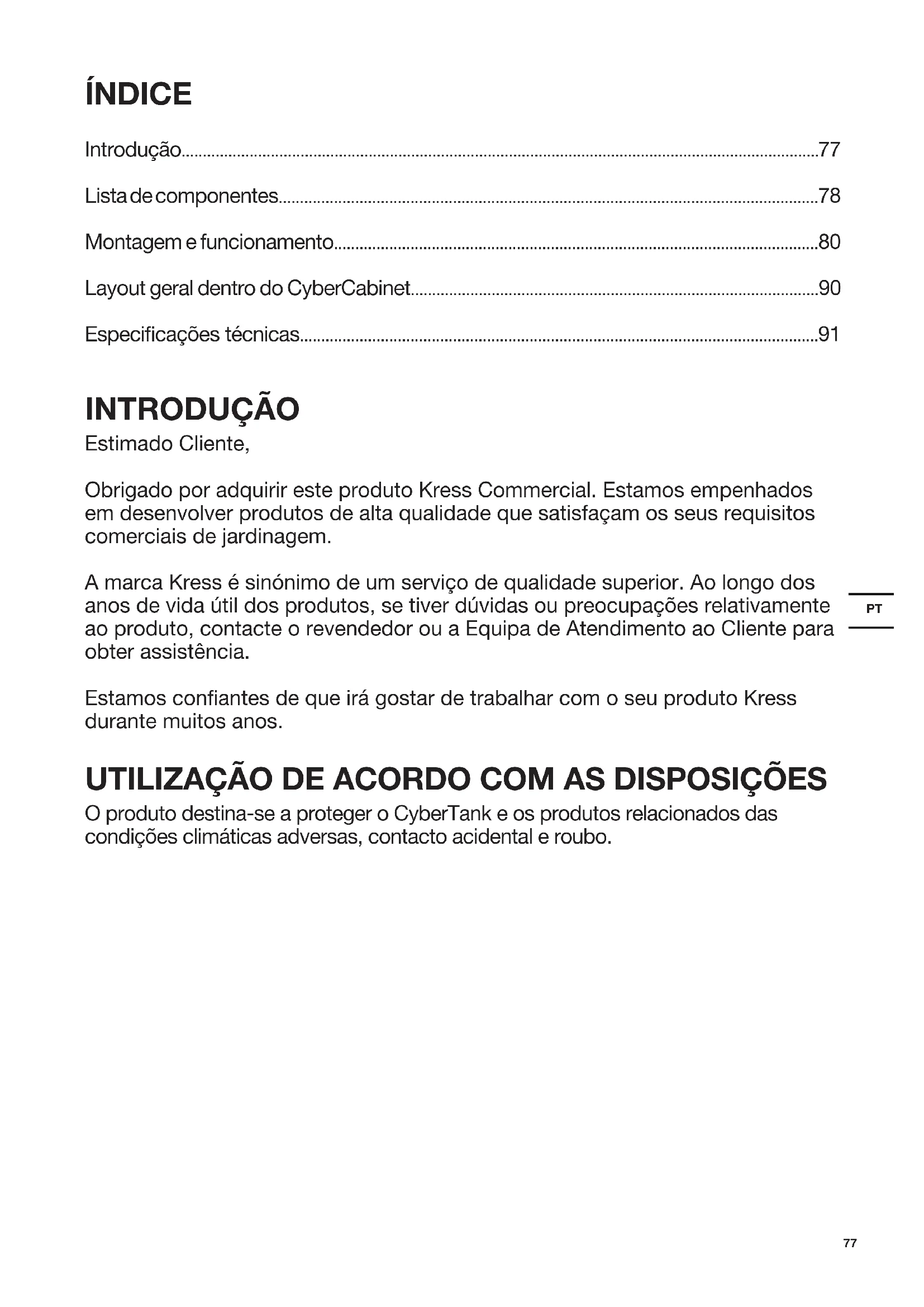

• ÍNDICE Introdução p. 77
• Lista de componentes p. 78
• Montagem e funcionamento p. 80
• Layout geral dentro do CyberCabinet p. 90
• Especicações técnicas INTRODUÇÃO Estimado Cliente, Obrigado por adquirir este produto Kress Commercial. Estamos empenhados em desenvolver produtos de alta qualidade que satisfaçam os seus requisitos comerciais de jardinagem. A marca Kress é sinónimo de um serviço de qualidade superior. Ao longo dos anos de vida útil dos produtos, se tiver dúvidas ou preocupações relativamente ao produto, contacte o revendedor ou a Equipa de Atendimento ao Cliente para obter assistência. Estamos conantes de que irá gostar de trabalhar com o seu produto Kress durante muitos anos. UTILIZAÇÃO DE ACORDO COM AS DISPOSIÇÕES O produto destina-se a proteger o CyberTank e os produtos relacionados das condições climáticas adversas, contacto acidental e roubo.PT p. 91

JANELA DE OBSERVAÇÃO

VENTILAÇÃO AJUSTÁVEL

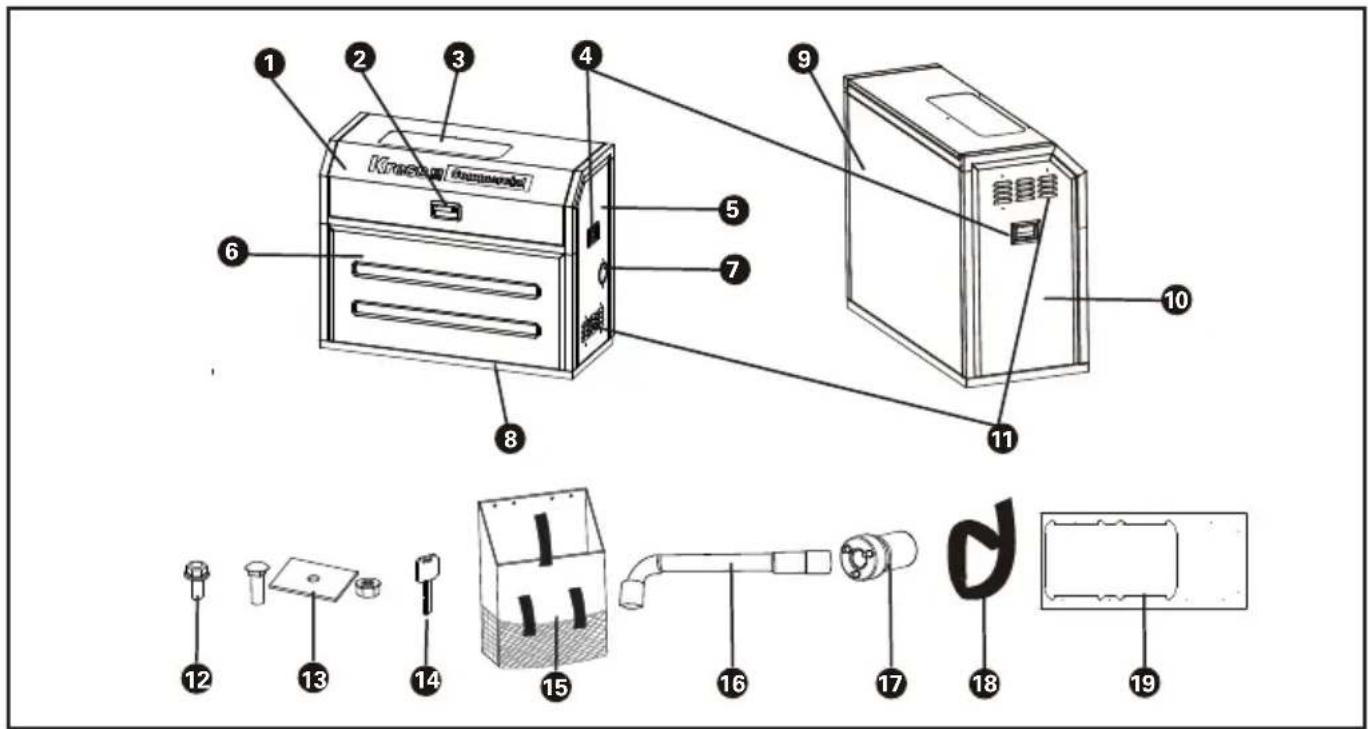

Descrição Quantidade

Parafuso Sextavado com Flange (M5x12) (Para fixação dos painéis e da estrutura superior e porta)

Parafusos de transporte (3/8-16 x 4'') + espaçador + porca (Para fixação da estrutura de base)

Chave de soquete (para montagem ou remoção dos parafu- sos de flange hexagonal). 1PT

Soquete personalizado (para montagem ou remoção das porcas)

Kit de aquecimento CyberTank* 1

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.

ADVERTÊNCIAS DE SEGURANÇA

1. Procure uma superfície plana e sólida, livre de buracos ou detritos, e coloque o produto de forma

2. Durante condições de tempo chuvoso ou nevado, certique-se de manter a porta fechada o tempo

3. Em condições excessivamente quentes e ensolaradas, abra tanto a saída de ar quanto a porta para

melhor dissipação de calor.

4. Não use o produto após consumir álcool ou se sentir mal.

5. Evite usar este produto durante tempestades ou relâmpagos.

6. Não use o produto para ns diferentes de sua nalidade.

7. É recomendável usar luvas e sapatos antiderrapantes ao operar este produto.

8. Lembre-se de lavar as mãos assim que todo o trabalho estiver concluído.

SÍMBOLOS Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Cuidado com a cabeça Tenha cuidado para não prender as mãosPT

MONTAGEM E FUNCIONAMENTO

• INSTALAR O SEU CYBERCABINET PASSO 1 Se o seu CyberTank já foi instalado no local preferido:

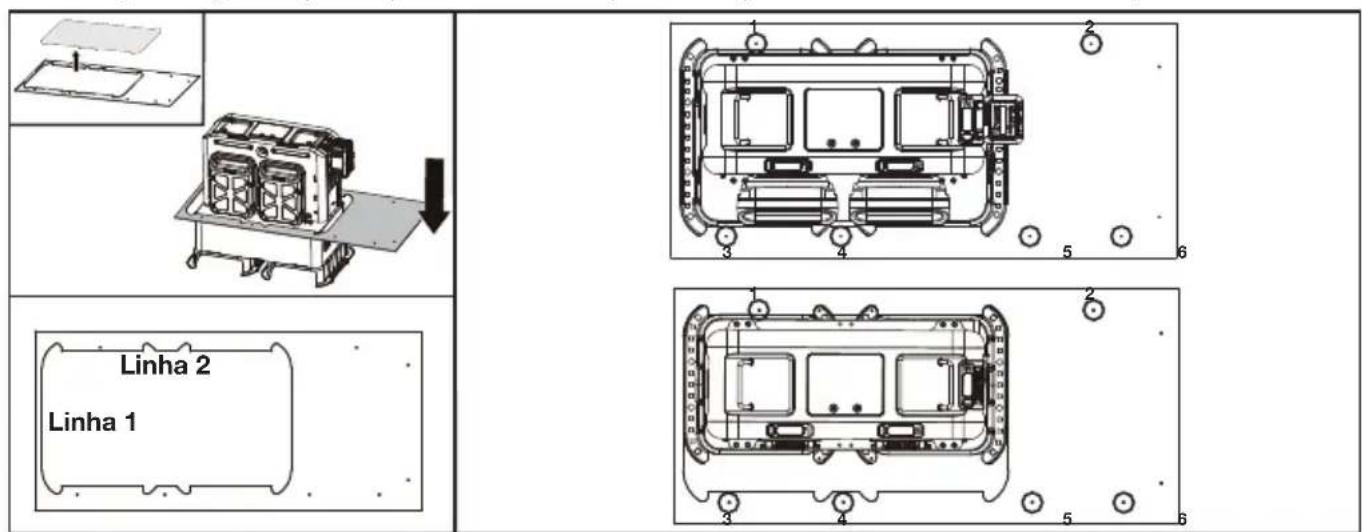

Remova as proteções do CyberTank. Se a capa de proteção contra chuva estiver instalada, remova-a primeiro. - Determine a posição de instalação do CyberCabinet com base na localização do seu CyberTank, seja na carroçaria da sua carrinha ou no reboque. - Coloque o contorno da base do armário no exterior do seu CyberTank. NOTA: As linhas 1 e 2 do contorno da base devem se encaixar com os suportes de montagem do Cyber- Tank. NOTA: Por favor, coloque a base na direção correta. Não confunda a frente e a parte de trás do contorno da base. Por favor, preste atenção na impressão no contorno da base. - Faça os furos de montagem (13 mm) no caminhão ou reboque conforme mostrado no contorno da base. NOTA: Veja a gura a seguir para a posição recomendada dos furos de montagem. A posição recomen- dada de perfuração é apenas para referência e pode ser ajustada de acordo com a situação real.

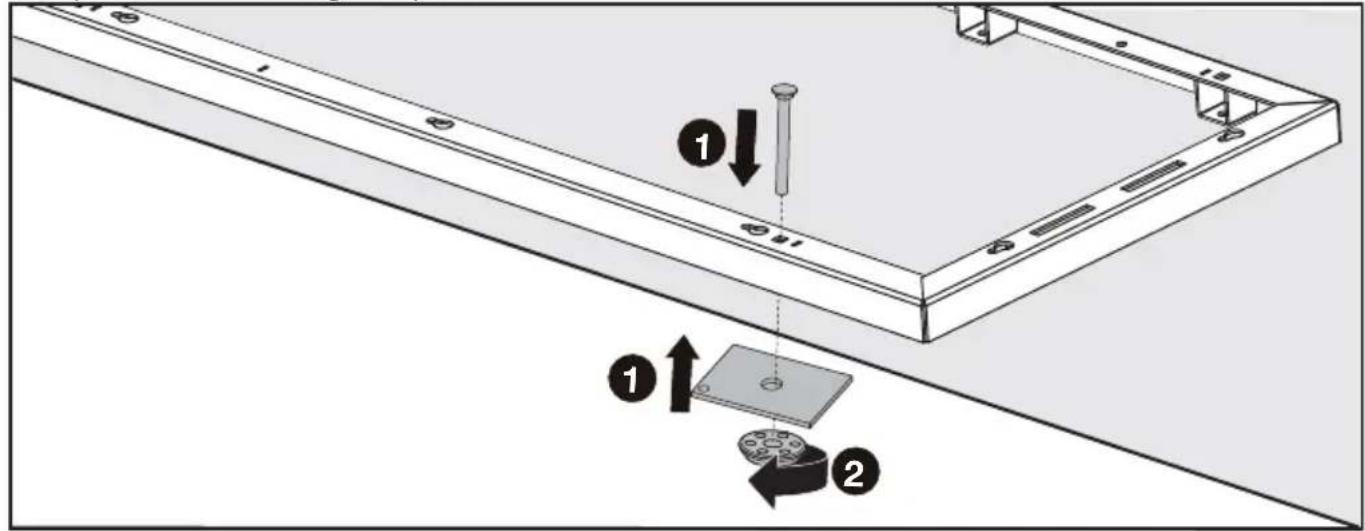

- Posicione o quadro de base de acordo com a posição dos furos de montagem. Fixe o quadro de base com parafusos de carruagem e porcas.

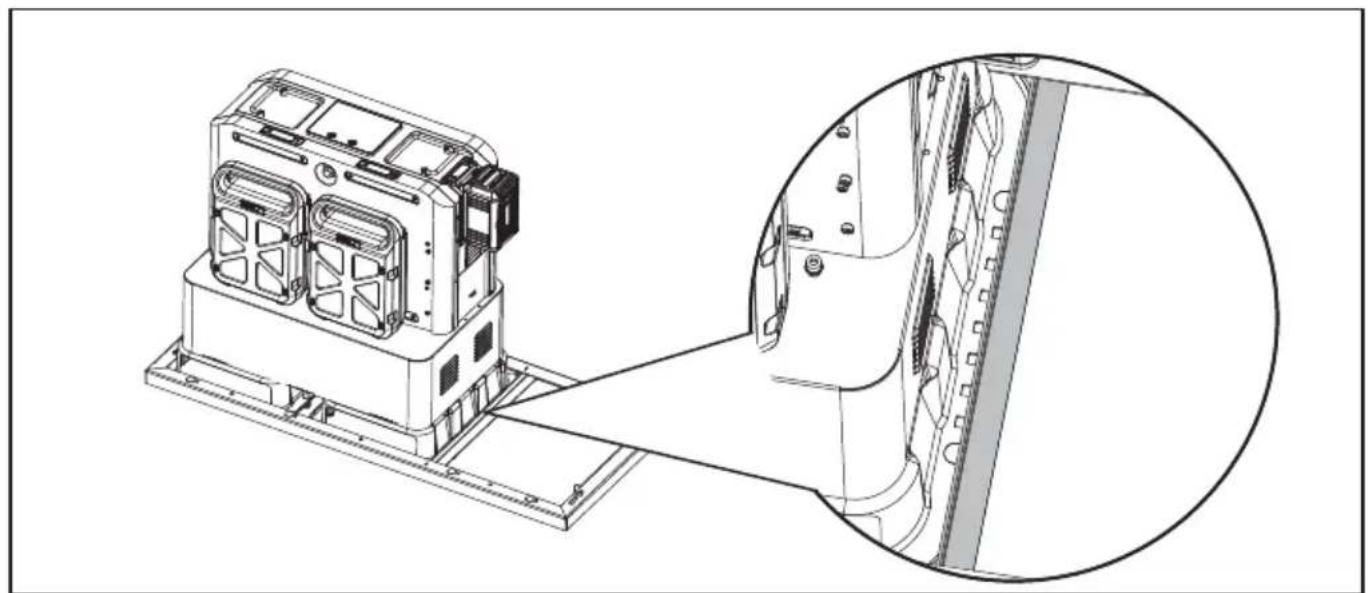

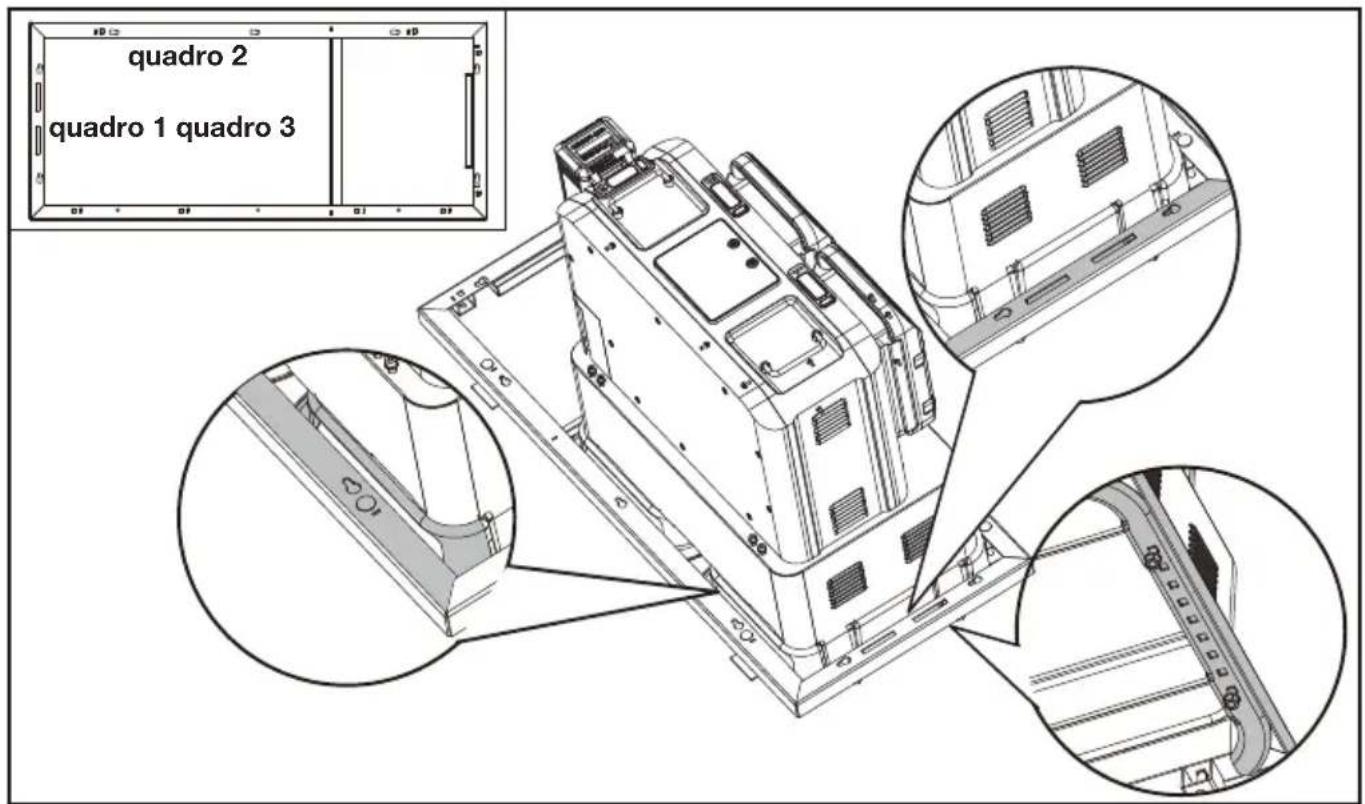

NOTA: O quadro 1 e o quadro 2 devem encaixar perfeitamente com o suporte de montagem do Cyber- Tank. (O quadro da base precisa se sobrepor ao suporte de montagem do CyberTank). Deve haver uma certa folga entre o quadro 3 e o CyberTank. Se o seu CyberTank ainda não foi instalado: - Leia o guia de instalação do CyberTank - Instale o CyberTank. NOTA: Não monte as proteções do CyberTank. Para obter informações detalhadas sobre a instalação do CyberTank, consulte o guia de instalação do CyberTank. - Determine a posição de instalação do CyberCabinet com base na localização do seu CyberTank, seja na carroçaria da sua carrinha ou no reboque. - Coloque o contorno da base do armário no exterior do seu CyberTank. NOTA: As linhas 1 e 2 do contorno da base devem se encaixar com os suportes de montagem do CyberTank. NOTA: Por favor, coloque a base na direção correta. Não confunda a frente e a parte de trás do contorno da base. - Faça os furos de montagem (13 mm) no caminhão ou reboque conforme mostrado no contorno da base. NOTA: Veja as guras acima para a posição recomendada dos furos de montagem. - Coloque o quadro base na posição indicada na gura acima. Fixe o quadro base com parafusos e porcas de carruagem. Quadro 2 Quadro

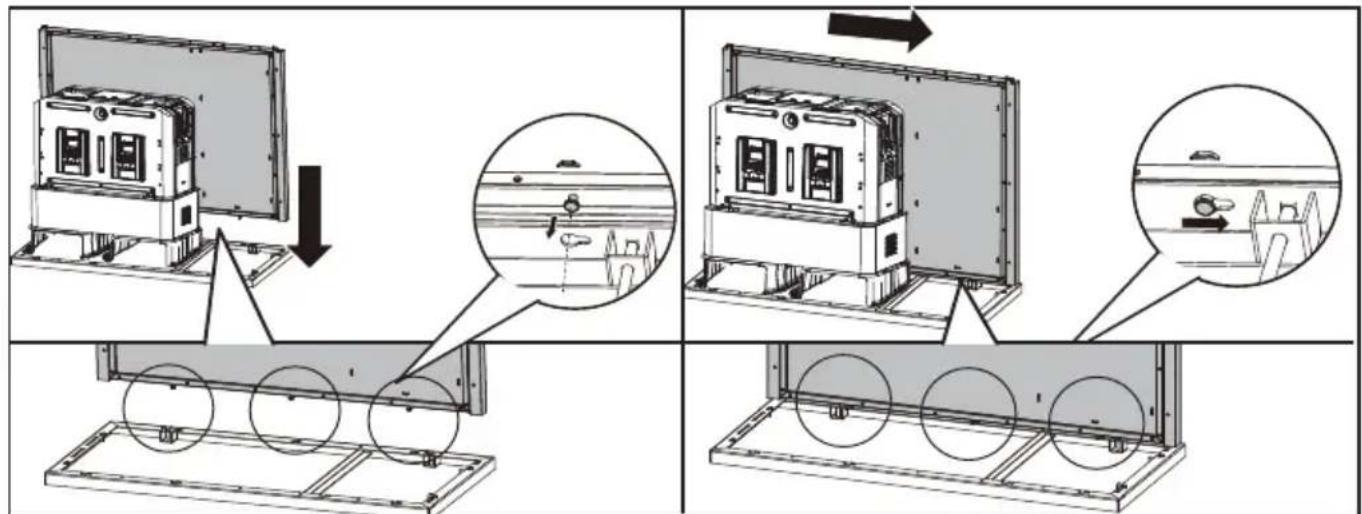

PASSO 2 Monte o kit de aquecimento com o CyberTank (se necessário). Quando o CyberTank está ligado com o cabo CA e está muito frio para carregar, o kit de aquecimento iniciará o aquecimento até que o CyberTank volte ao estado normal. O visor LED do CyberTank mostrará o estado do aquecimento. Para obter informações detalhadas sobre o kit de aquecimento do CyberTank, consulte o manual de in- struções do kit de aquecimento do CyberTank. PASSO 3 Monte o painel traseiro com o quadro base.PT

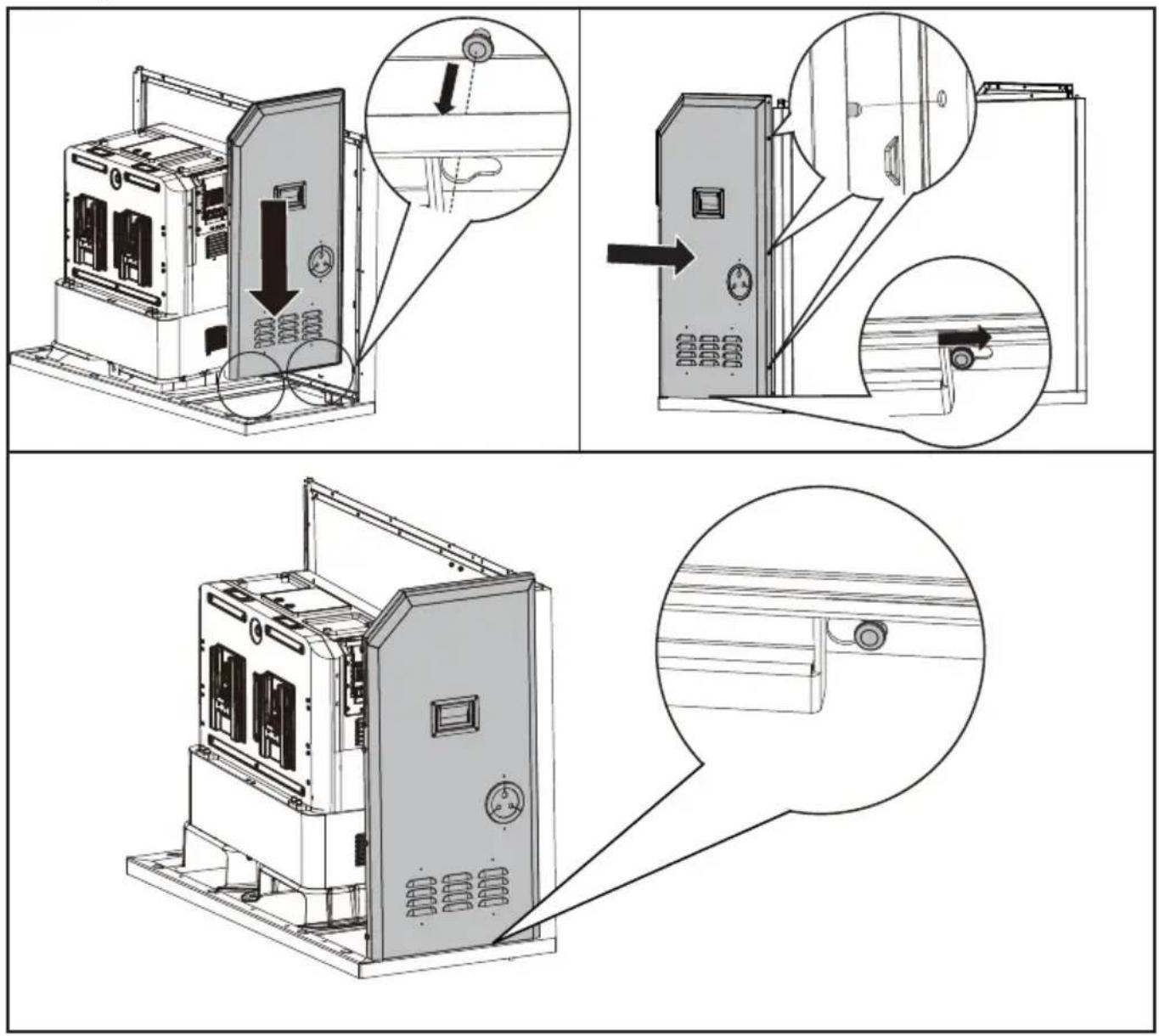

PASSO 4 Monte o painel direito. PASSO 5 Monte o painel esquerdo da mesma maneira que o painel direito.PT

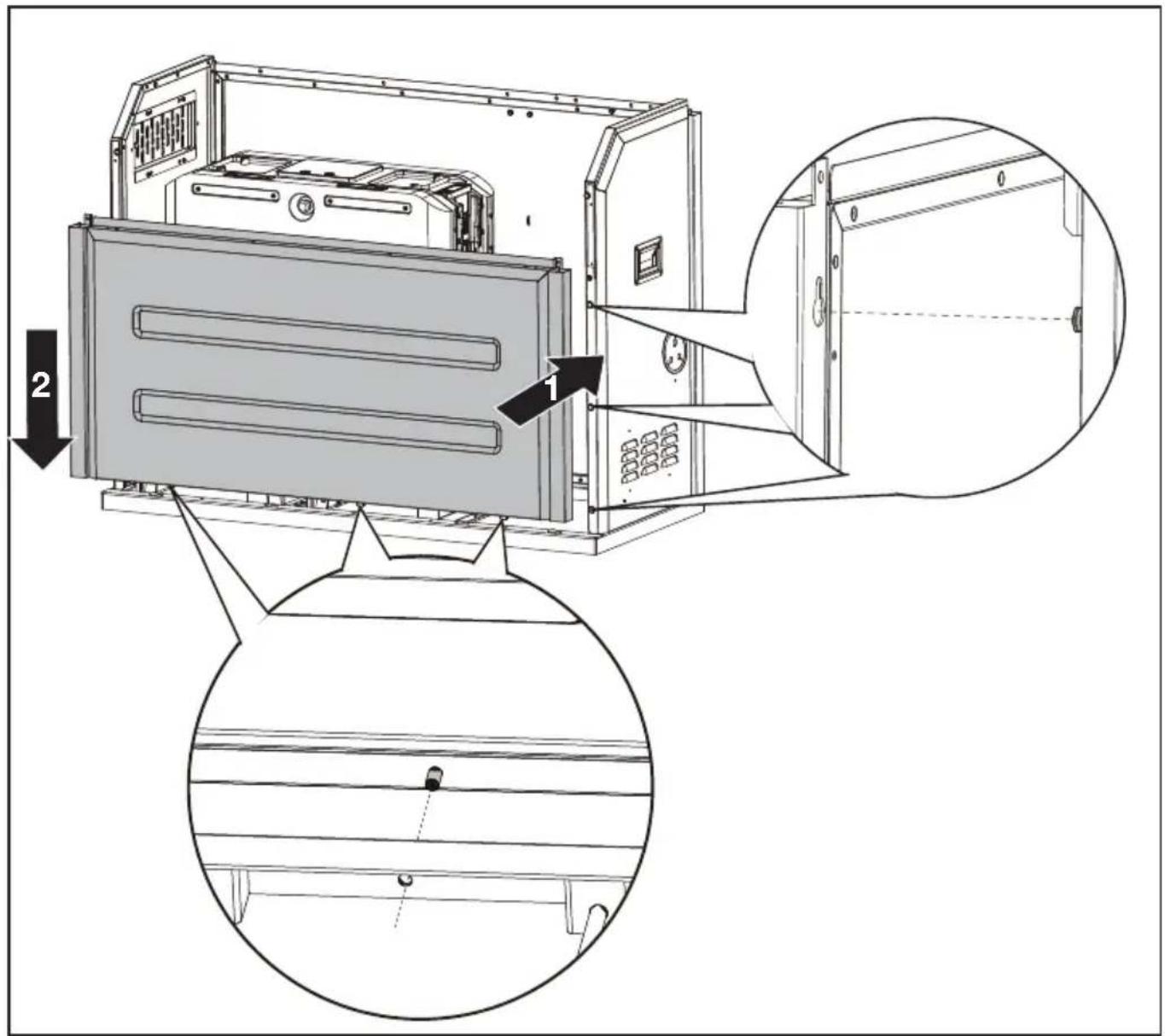

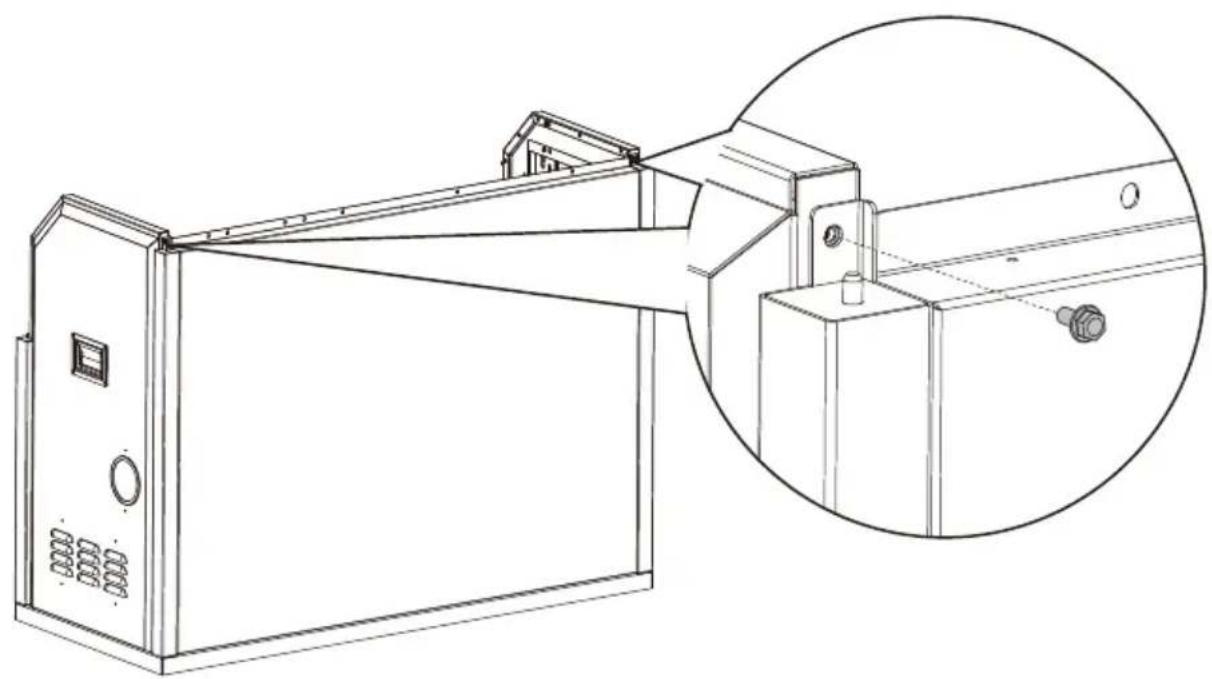

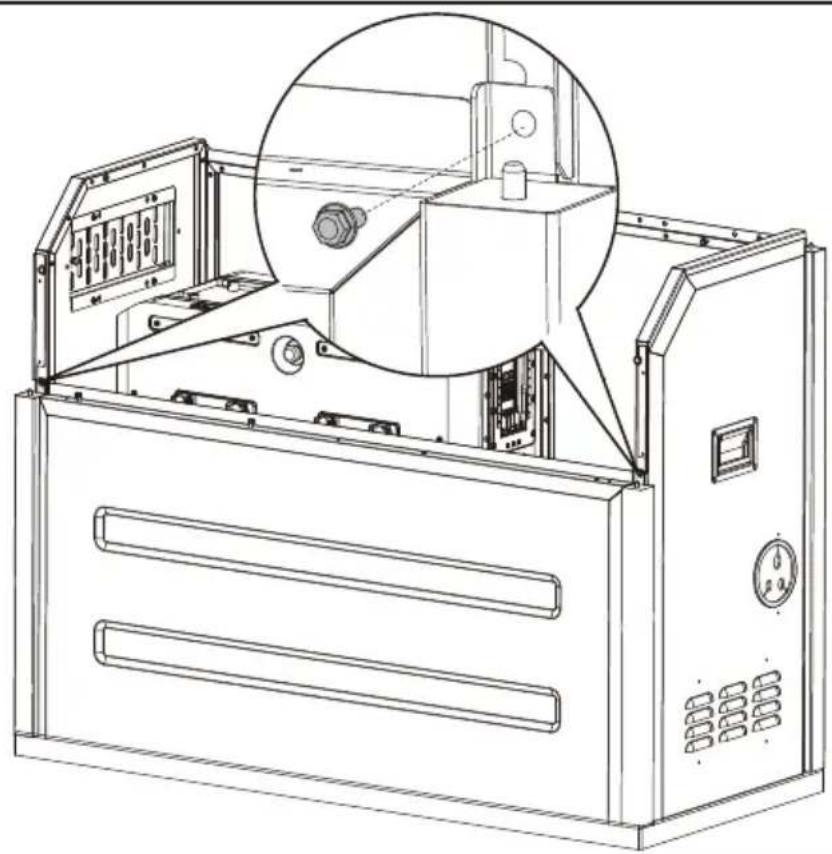

PASSO 7 Fixe o painel direito e o painel esquerdo com parafusos sextavados com ange. Fixe o painel frontal com parafusos sextavados com ange.PT

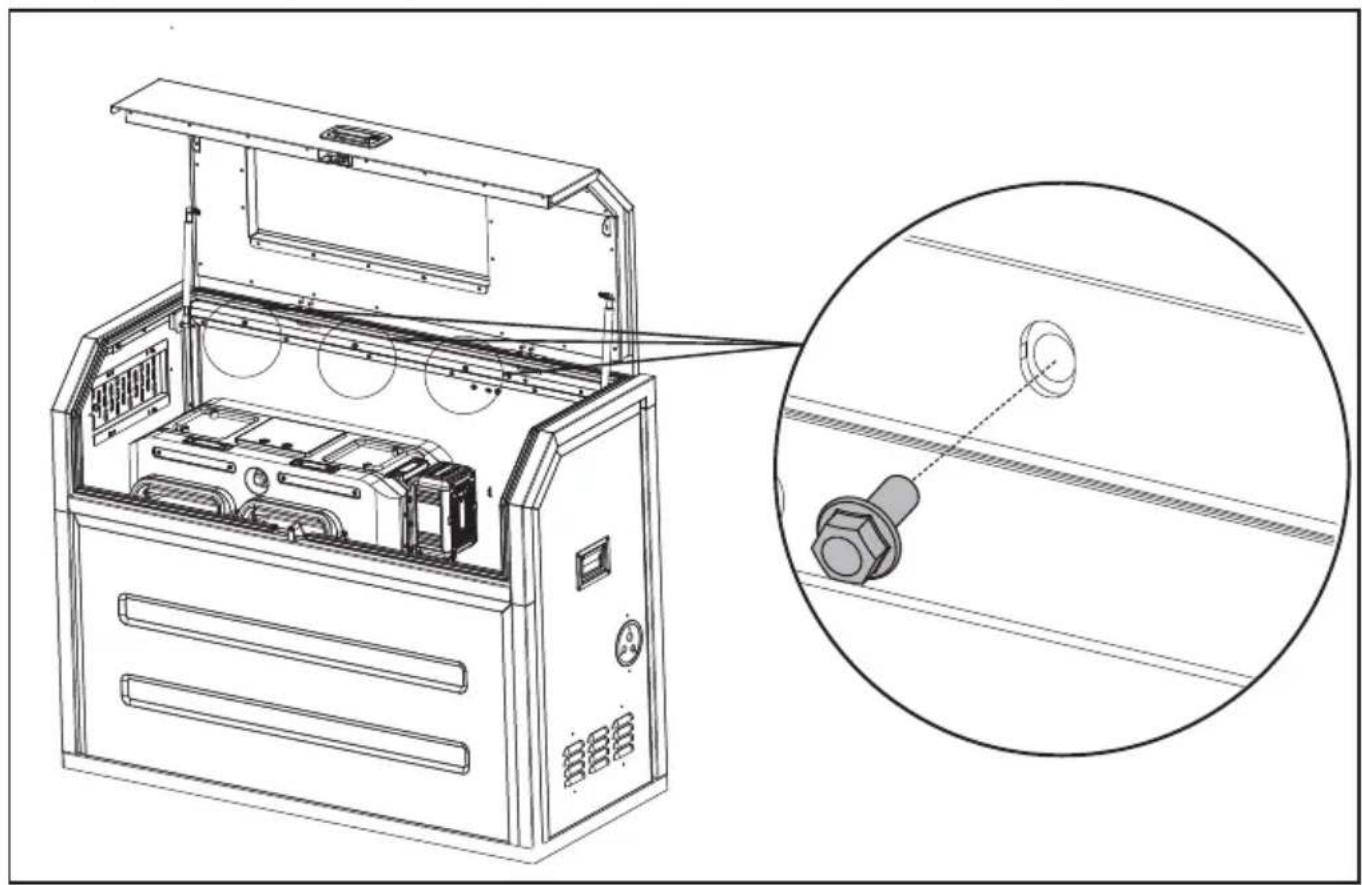

PASSO 8 Monte o quadro superior e a porta. Abra a porta e xe o quadro superior e a porta com parafusos sextavados com ange.PT

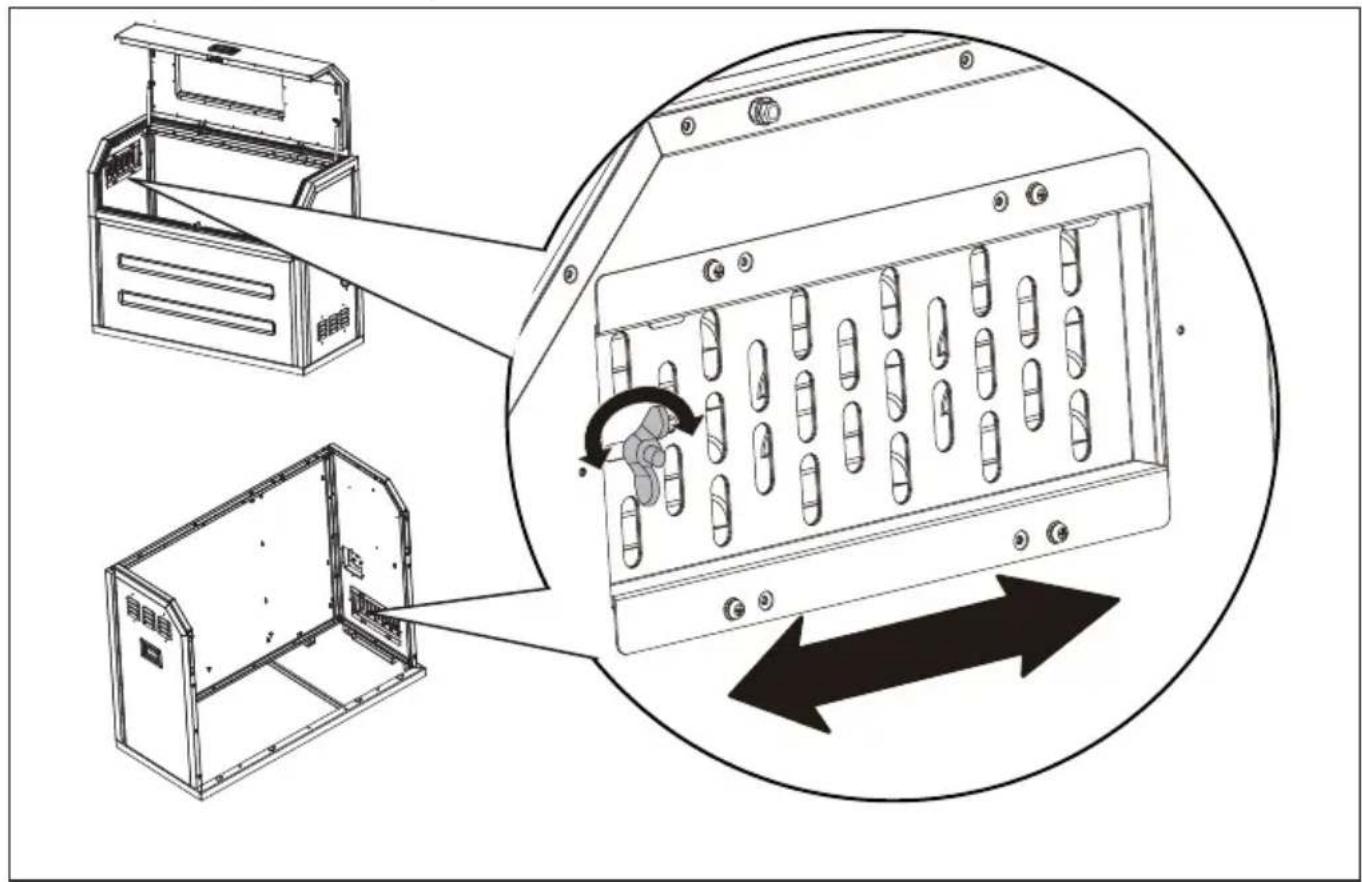

ABRIR/FECHAR A SAÍDA DE AR Abra a saída de ar quando a temperatura estiver muito alta.PT

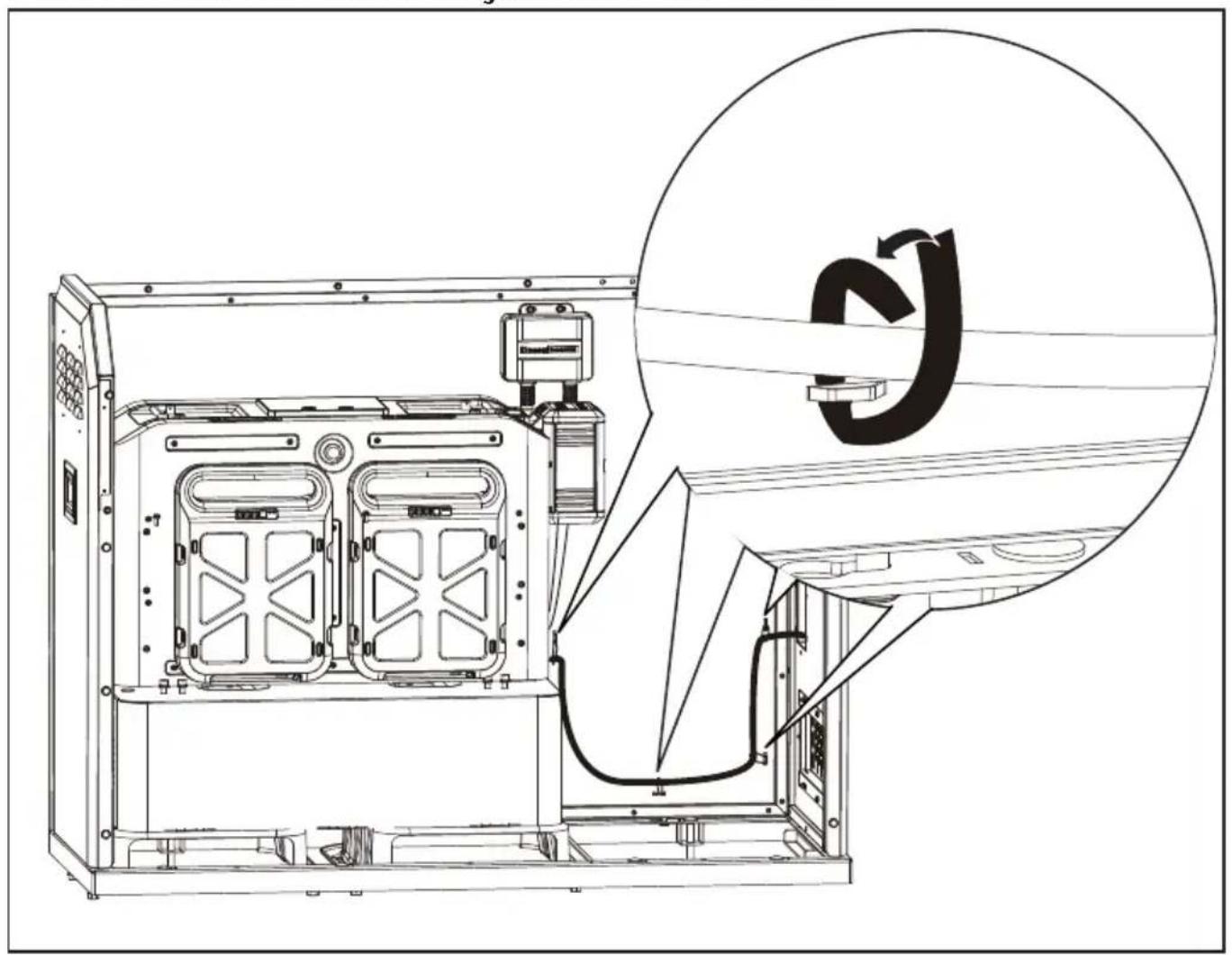

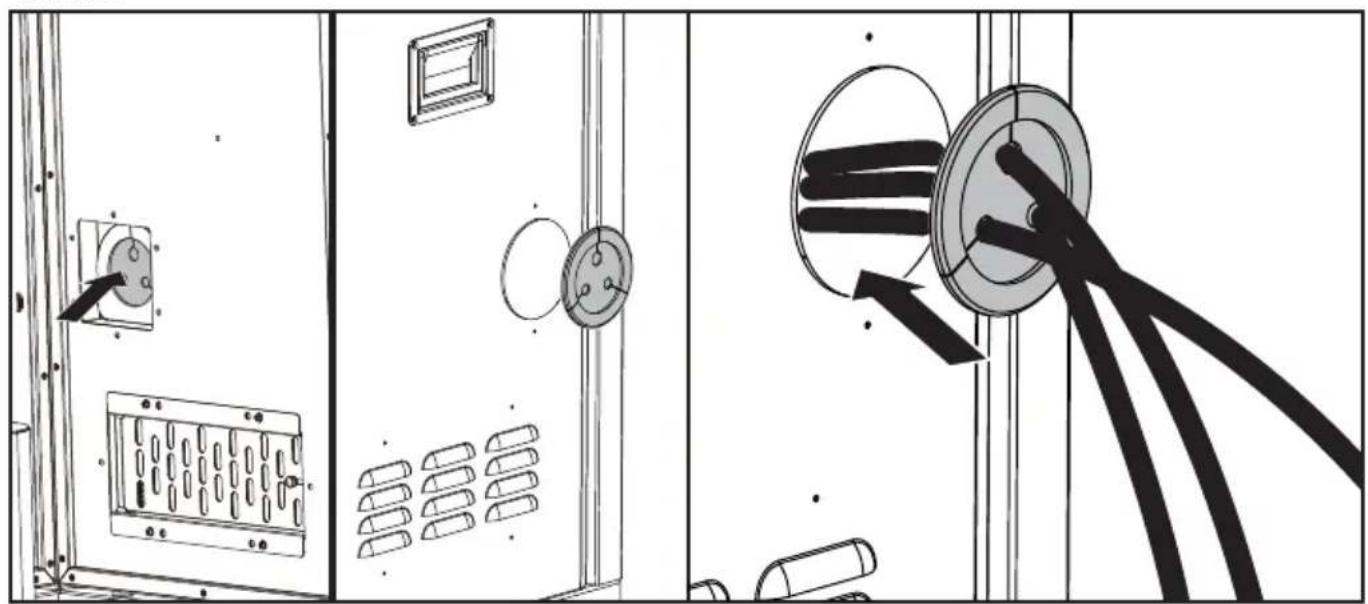

Fixe os cabos com braçadeiras de cabo Passe os cabos para fora da estrutura através da saída de caboPT

CyberTank CyberPack Carregador Dispositivo de gestão de corrente CA Kit de aquecimento CyberTankPT

Tamanho 1270 mm (comprimento) x 550 mm (largura) x 1000 mm (altura) Peso 96 kg CyberTank recomendado KAC875E/KAC877E/KAC880E ** X = 1-999, A-Z, M1-M9, são utilizados apenas para clientes diferentes, não há alterações relevantes seguras entre esses modelos.NL
