Typ produktu	Ochranná skříň pro CyberTank
Model	KAC929.1
Rozměry (D x Š x V)	1270 mm x 550 mm x 1000 mm
Hmotnost	96 kg
Materiál	Ocel (odhad)
Kompatibilita s CyberTank	KAC875E, KAC877E, KAC880E
Obsah sady	Panely, horní rám, dveře, základní obvod, šrouby, klíče, sada ohřívání CyberTank
Hlavní funkce	Ochrana před povětrnostními vlivy, náhodným kontaktem a krádeží; odvod tepla ventilační mřížkou
Napájení	Neuplatňuje se (mechanická konstrukce)
Instalace	Montáž na nákladní auto nebo přívěs, vrtání montážních otvorů, sestavení panelů a rámu
Bezpečnost	Přečtěte si manuál, noste rukavice a protiskluzovou obuv, vyhněte se použití za bouřky nebo po požití alkoholu
Údržba	Udržujte dveře zavřené za deštivého/sněžného počasí; otevřete ventilaci a dveře za teplého počasí
Náhradní díly	Šrouby, klíče, kabelové pásky, sada ohřívání (volitelně)
Opravitelnost	Modulární sestavení, možnost výměny panelů a sady ohřívání
Obecné informace	Značka Kress Commercial, pro venkovní použití, k dispozici zákaznický servis

Často kladené otázky - KAC929.1 KRESS

Jak nainstalovat CyberCabinet KAC929.1?

Instalace začíná umístěním základního obvodu kolem CyberTank, vyvrtáním montážních otvorů do nákladního auta/přívěsu, upevněním základního rámu, poté sestavením zadního, pravého, levého a předního panelu a nakonec upevněním horního rámu a dveří.

Které modely CyberTank jsou s touto skříní kompatibilní?

Doporučené modely jsou KAC875E, KAC877E a KAC880E.

Jaké jsou rozměry a hmotnost KAC929.1?

Rozměry jsou 1270 mm na délku, 550 mm na šířku a 1000 mm na výšku. Hmotnost je 96 kg.

Jak větrat CyberCabinet za teplého počasí?

Při nadměrně horkém a slunečném počasí otevřete jak ventilační mřížku, tak dveře pro lepší odvod tepla.

Jaká bezpečnostní opatření mám dodržovat?

Noste rukavice a protiskluzovou obuv. Vyhněte se použití produktu po požití alkoholu, za bouřky nebo blesků. Před použitím si přečtěte manuál.

Co dělat v případě deště nebo sněhu?

Ujistěte se, že udržujete dveře zavřené po celou dobu za deštivého nebo sněžného počasí, abyste ochránili CyberTank.

Jak funguje sada ohřívání CyberTank?

Když je CyberTank připojen ke střídavému kabelu a je příliš chladno, sada ohřívání zahřívá CyberTank, dokud se nevrátí do normálního stavu. LED displej ukazuje stav ohřívání.

Jaké nástroje jsou dodávány se skříní?

Skříň je dodávána s klíčem, nástrčným klíčem a speciální nástrčkou pro sestavení.

Mohu tuto skříň namontovat na jakýkoli nákladní automobil nebo přívěs?

Skříň vyžaduje rovný a pevný povrch. Montážní otvory musí být vyvrtány podle dodané šablony a polohu lze přizpůsobit skutečné situaci.

Jak čistit a udržovat KAC929.1?

Udržujte dveře zavřené za špatného počasí. Pro údržbu čistěte vlhkým hadříkem a pravidelně kontrolujte stav upevnění. Sada ohřívání musí být používána podle pokynů.

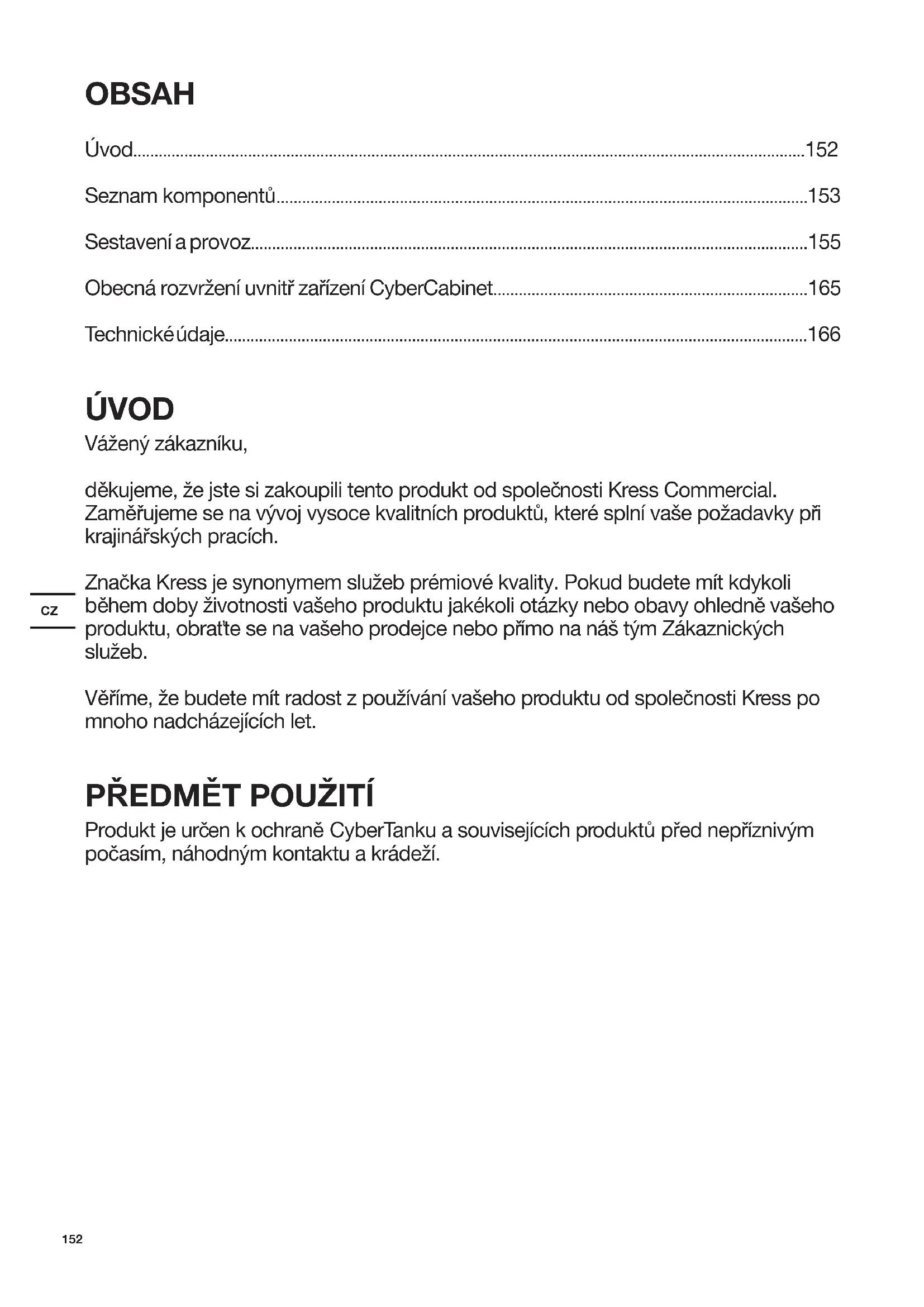

NÁVOD K OBSLUZE KAC929.1 KRESS

Seznam komponentü....153

Sestavení a provoz....155

Obecná rozvržení uvnitř zařízení CyberCabinet....165

Technické údaje....166

ÚVOD

Vážený zákazníku,

děkujeme, že jste si zakoupili tento produkt od společnosti Kress Commercial. Zaměřujeme se na vývoj vysoce kvalitních produktů, které splní vaše požadavky při krajinářských pracích.

Značka Kress je synonymem služeb prémiové kvality. Pokud budete mít kdykoli během doby životnosti vašeho produktu jakékoli otázky nebo obavy ohledně vašeho produktu, obratte se na vašeho prodejce nebo přímo na náš tým Zákaznických služeb.

Věříme, že budete mít radost z používání vašeho produktu od společnosti Kress po mnoho nadcházejících let.

PŘEDMĚT POUŽITÍ

Produkt je určen k ochraně CyberTanku a souvisejících produktů před nepříznivým počasím, náhodným kontaktu a krádeží.

* Ne všechno zobrazené nebo popisované příslušenství je součástí standardní dodávky.

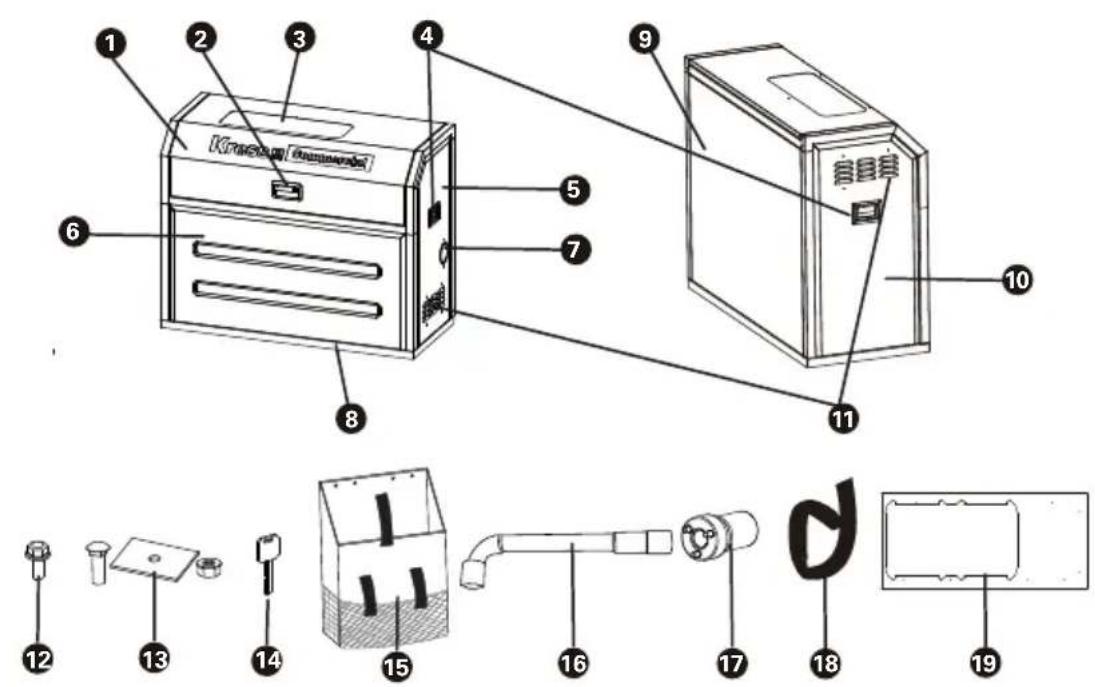

	Popis Množství
12.	Hexagonální spojovací šroub s podložkou a přírubou (M5x12)(Pro upevnění panelů a horního rámu a dveří)	23
13.	Přepravní šrouby (3/8-16 x 4'')+ podložky + matice(Pro upevnění základního rámu)	6
14.	Klíč	2
15.	Sáček	1
16.	Nástavec na šrouby(Pro montáž nebo demontáž hexagonálních spojovacích šroubů s podložkou a přírubou)	1
17.	Přizpůsobený nástavec(Pro montáž nebo demontáž matic)	1
18.	Svazovací šňůra	7
19.	Kontura základu 1
20.	Zahřívací sada CyberTank*	1

BEZPEČNOSTNÍ UPOZORNĚNÍ

1. Najděte rovný a pevný povrch bez výmolů nebo trosky a produkt na něj pevně umístěte.
2. Během deštivého nebo sněhového počasí ujistěte se, že dveře jsou vždy uzavřeny.
3. V príliš horkých a slunečných podmínkách otevřete jak ventilaci, tak dveře pro lepší odvod tepla.
4. Nepoužívejte produkt po konzumaci alkoholu nebo pokud se necítíte dobře.
5. Vyvarujte se používání tohoto produktu během bouřek nebo při blesku.
6. Nepoužívejte produkt pro jiné účely než jeho určení.
7. Při manipulaci s tímto produktem je doporučeno nosit rukavice a neklouzavé boty.
8. Po dokončení práce si pamatujte umýt si ruce.

SYMBOLY

	Pro snížení nebezpečí vzniku zranění je třeba přečíst si tuto příručku.
	Dávejte pozor na hlavu.
	Dejte si pozor, abyste si neskřípli ruce.

SESTAVENÍ A PROVOZ

Pokud je váš CyberTank již nainstalován na preferovaném místě

- Odstraňte ochranné kryty zařízení CyberTank. Pokud je nainstalován kryt proti dešti, nejprve ho odstraňte.

- Na základě umístění vašeho zařízení CyberTank v nákladovém prostoru vašeho vozidla nebo na přívěsu určete pozici instalace CyberSkríně.

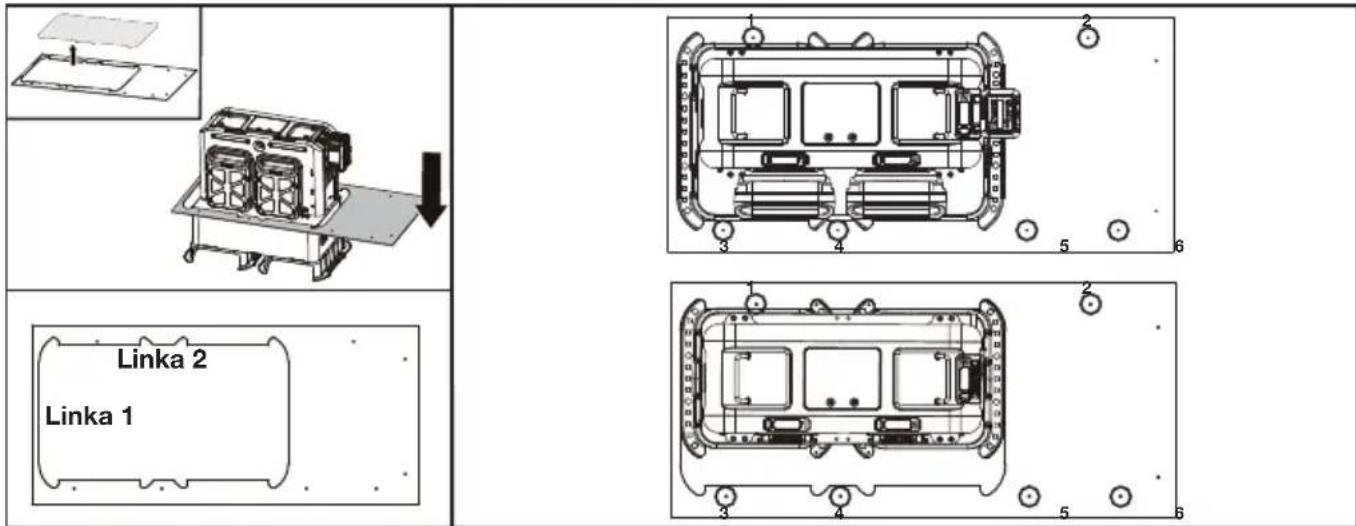

- Umístěte obrys skříně na vnější stranu vašeho CyberTanku.

POZNÁMKA: Linka 1 a linka 2 obrysu skříně by měly přesně zapadnout do montážních držáků CyberTanku.

POZNÁMKA: Umístěte základnu ve správném směru. Nenechte se zmást přední a zadní stranou obrysu skříně. Věnujte pozornost tisku na obrysu základny.

- Vrtání montážních otvorů (13 mm) do nákladáku nebo přívěsu podle obrysu skříně.

POZNÁMKA: Viz následující obrázek pro doporučenou pozici vrtání montážních otvorů. Doporučená pozice vrtání slouží pouze k orientačnímu účelu, může být upravena podle skutečné situace.

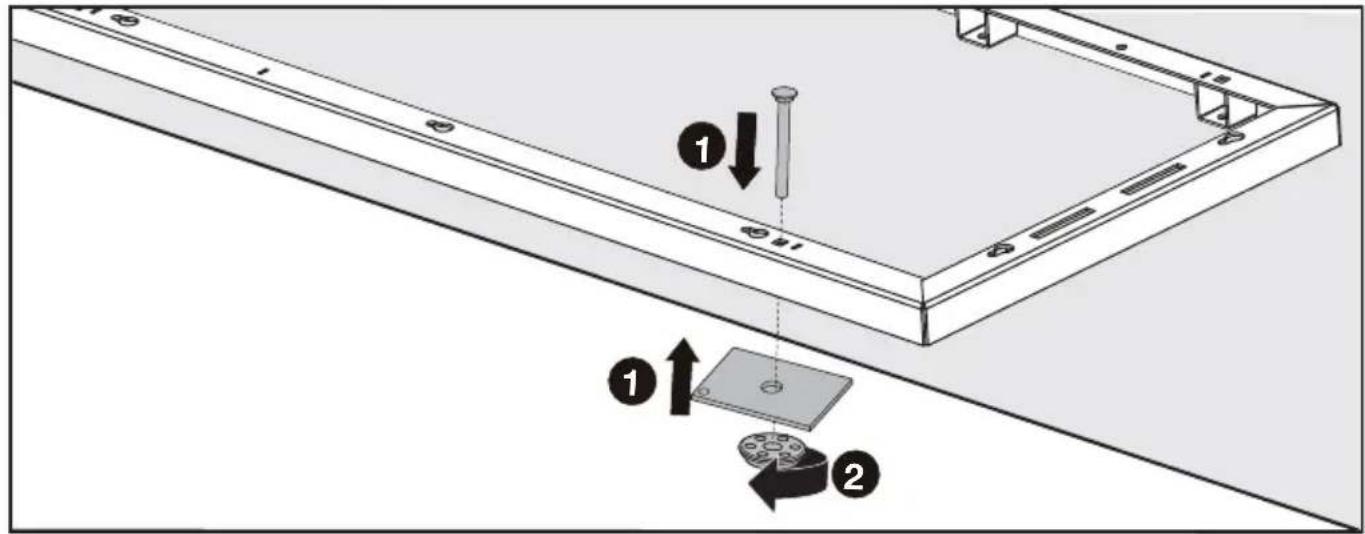

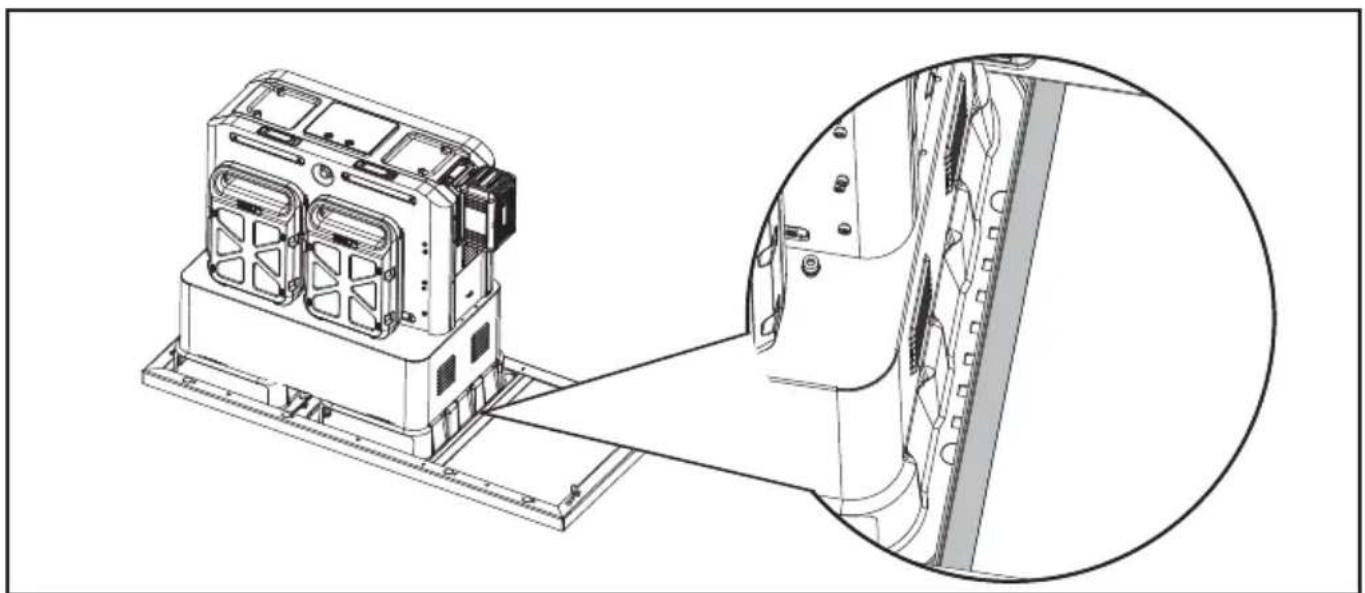

- Umístěte základový rám podle pozice montážních otvorů. Upevněte základový rám pomocí karietových šroubů a matic.

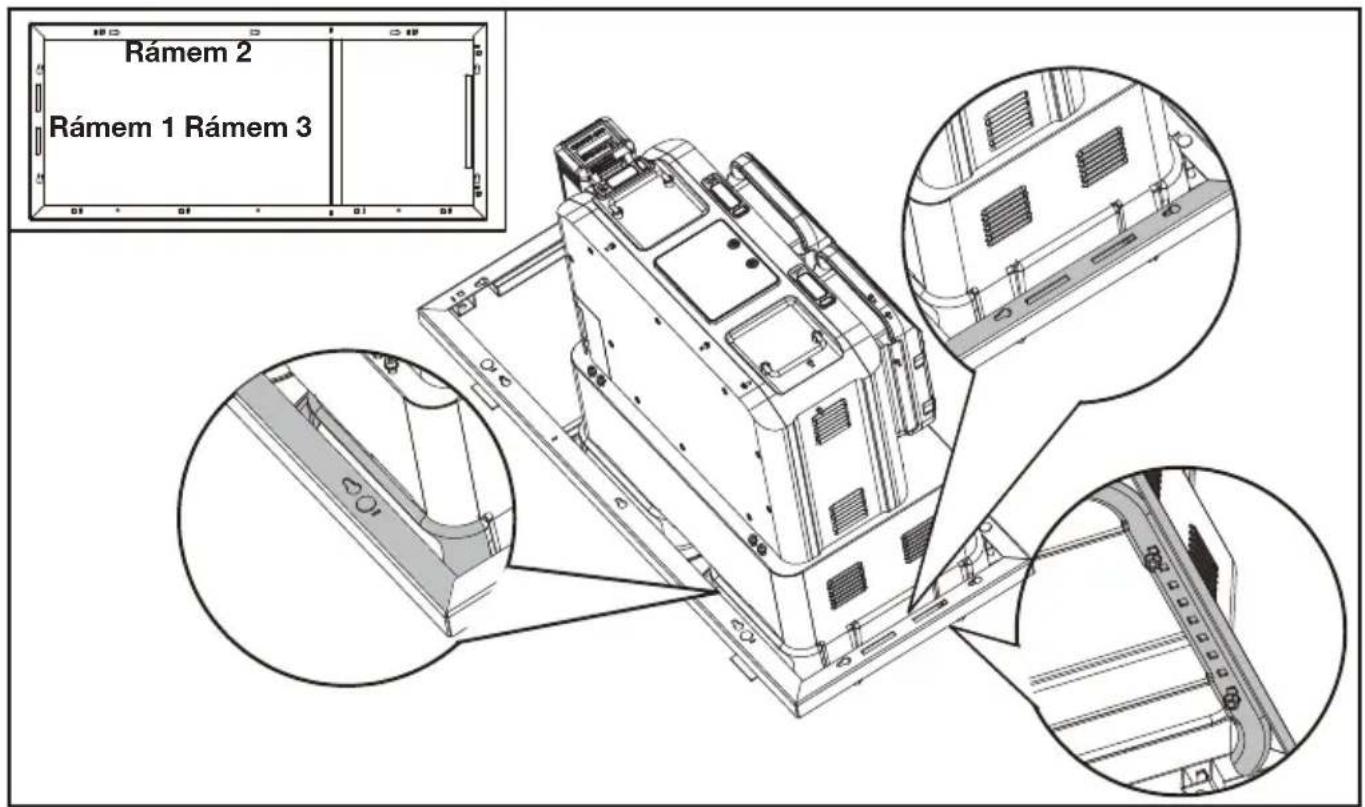

POZNÁMKA: Rám 1 a rám 2 by měly být pevně připojeny ke montážní konzoli na zařízení CyberTank. (Základní rám musí být překryt s montážní konzolí na zařízení CyberTank) Mezi rámem 3 a zařízení CyberTank musí být určitá mezera.

CZ

Pokud váš CyberTank NENÍ nainstalován

- Přečtěte si průvodce instalací CyberTanku

- Nainstalujte CyberTank.

POZNÁMKA: Nemontujte ochranné kryty zařízení CyberTanku. Podrobné informace o instalaci zařízení CyberTank najdete v průvodci instalací zařízení CyberTank.

- Na základě umístění vašeho zařízení CyberTank v nákladovém prostoru vašeho vozidla nebo na přívěsu určete pozici instalace CyberSkríně.

- Umístěte obrys skříně na vnější stranu vašeho CyberTanku.

POZNÁMKA: Linka 1 a linka 2 obrysu skřině by měly přesně zapadnout do montážních držáků CyberTanku.

POZNÁMKA: Umístěte základnu ve správném směru. Nenechte se zmást přední a zadní stranou obrysu skříně.

- Vrtání montážních otvorů (13 mm) do nákladáku nebo přívěsu podle obrysu skříně.

POZNÁMKA: Viz výše uvedené obrázky pro doporučenou pozici vrtání montážních otvorů.

- Umístěte základní rám na pozici ukázanou na obrázku výše. Zafixujte základní rám s pomocí karuselových šroubů a matic.

KROK 2

Sestavte zahřivací sadu s zařízení CyberTank (pokud je to potřeba).

Když je CyberTank připojen s napájecím kabelem a je příliš studený na nabíjení, zahřivací sada ho začne zahřívat, dokud se CyberTank nevrátí do normálního stavu. LED displej zařízení CyberTank ukazuje stav zahřátí.

Pro podrobné informace o zahřívací sadě CyberTank se odkazujte na návod k obsluze pro zahřívací sadu CyberTank.

KROK 3

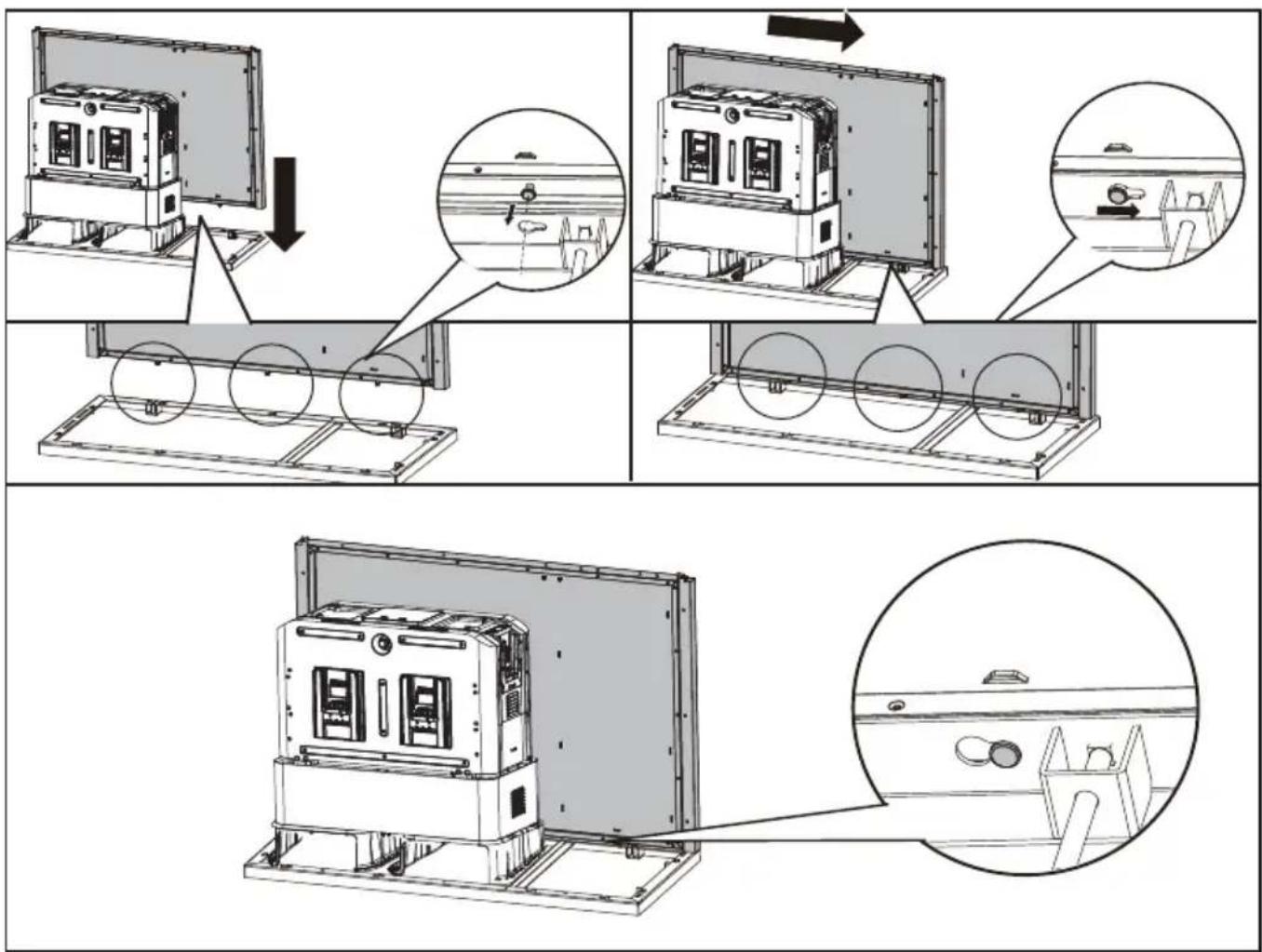

Sestavte zadní panel s základním rámem.

KROK 4

Sestavte levý panel stejným způsobem jako pravý panel.

KROK 6

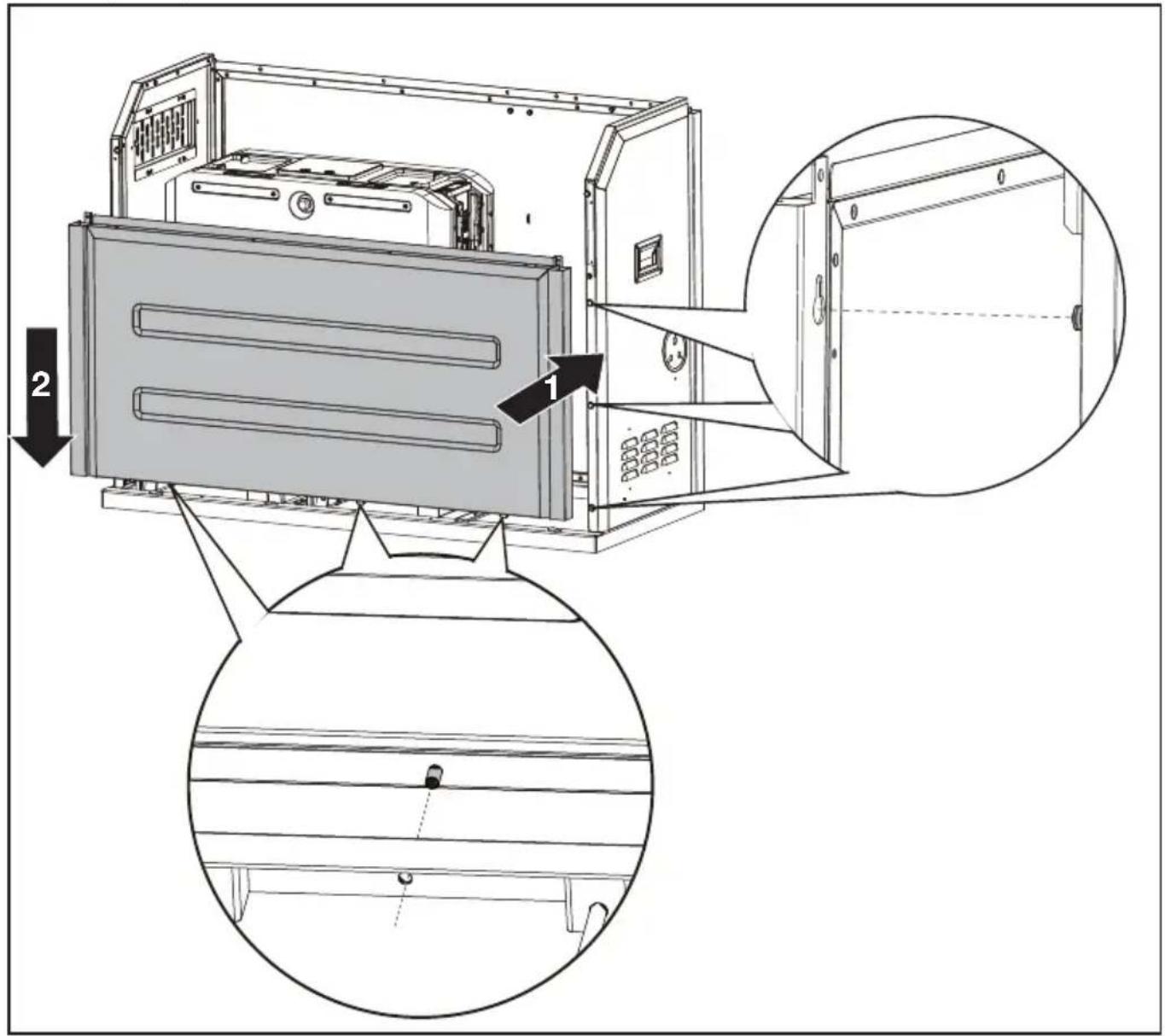

Sestavte prední panel.

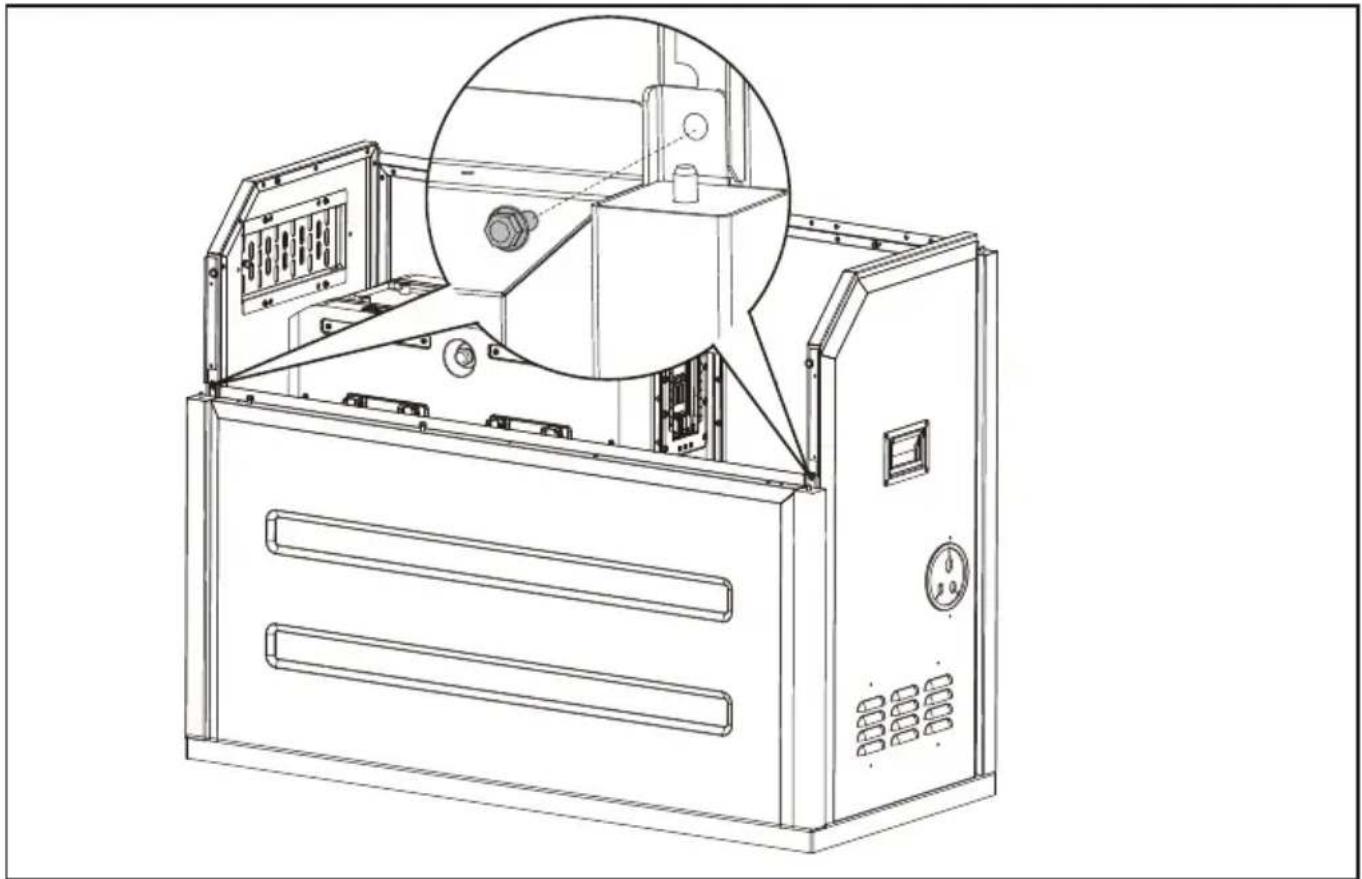

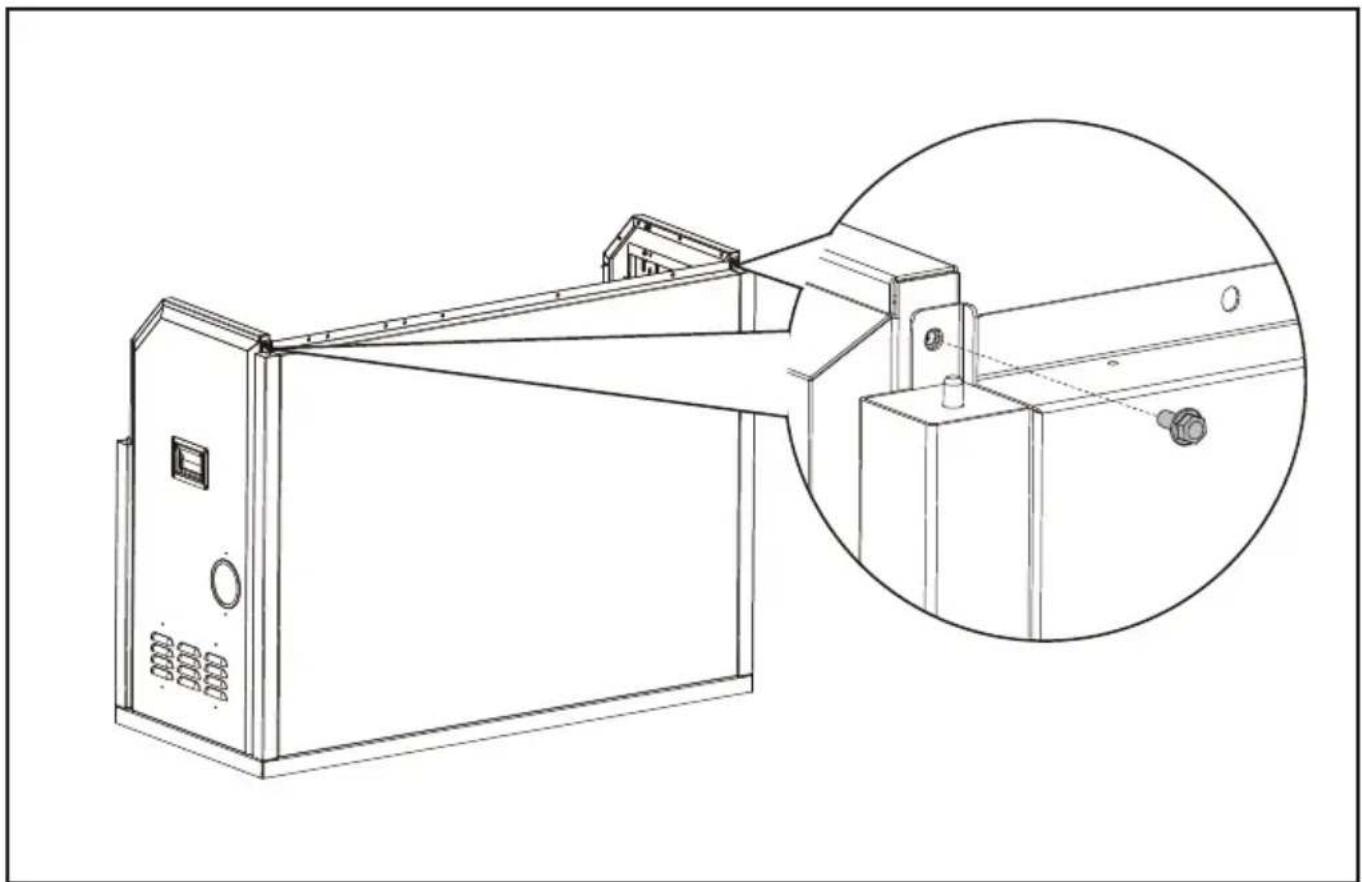

Zajistěte pravý panel a levý panel pomocí šestihranných spojovacích šroubů.

Připevněte přední panel šestihrannými šrouby se závitem s plochou hlavou.

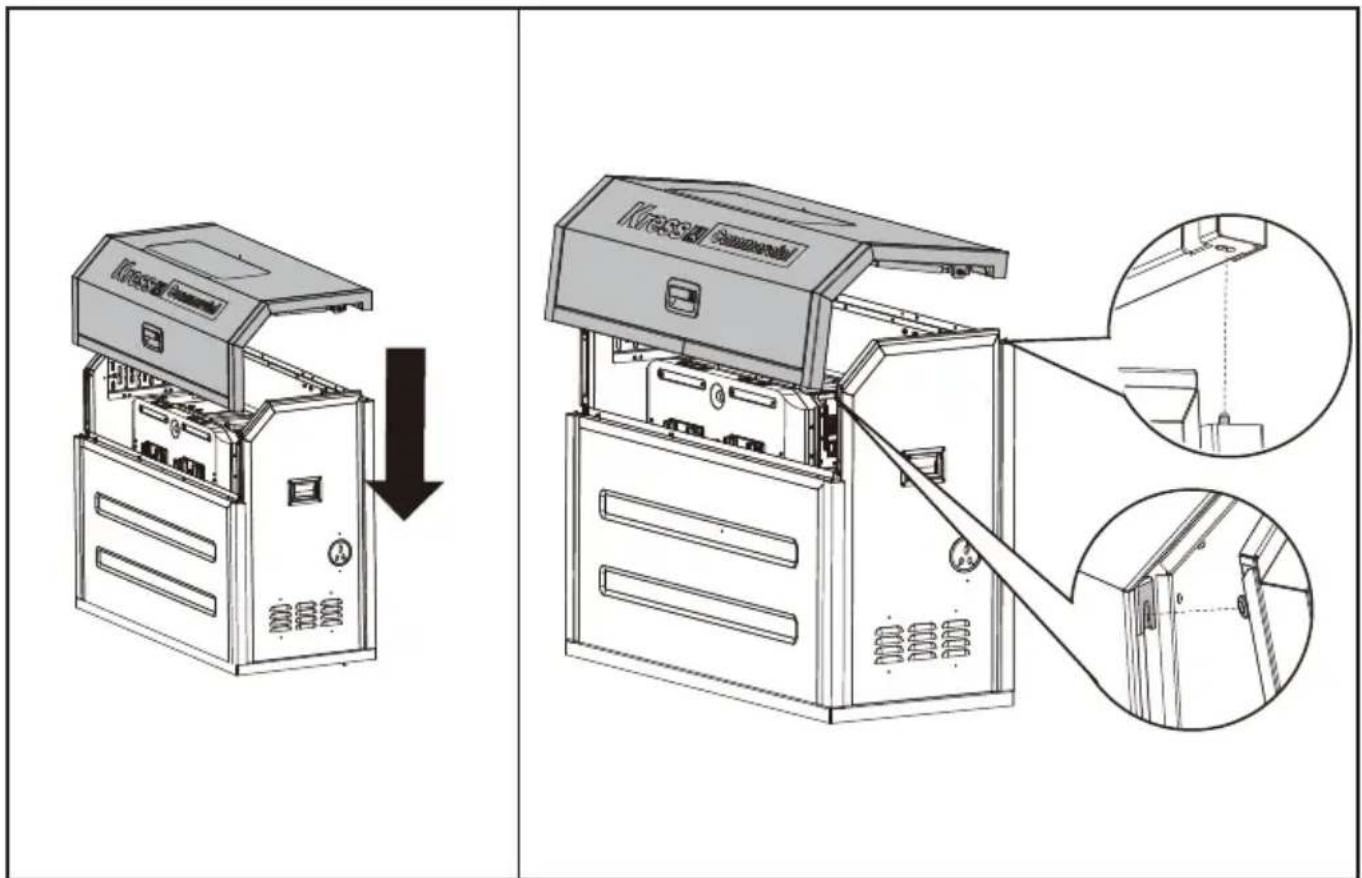

Sestavte vrchní rámovou část a dvířka.

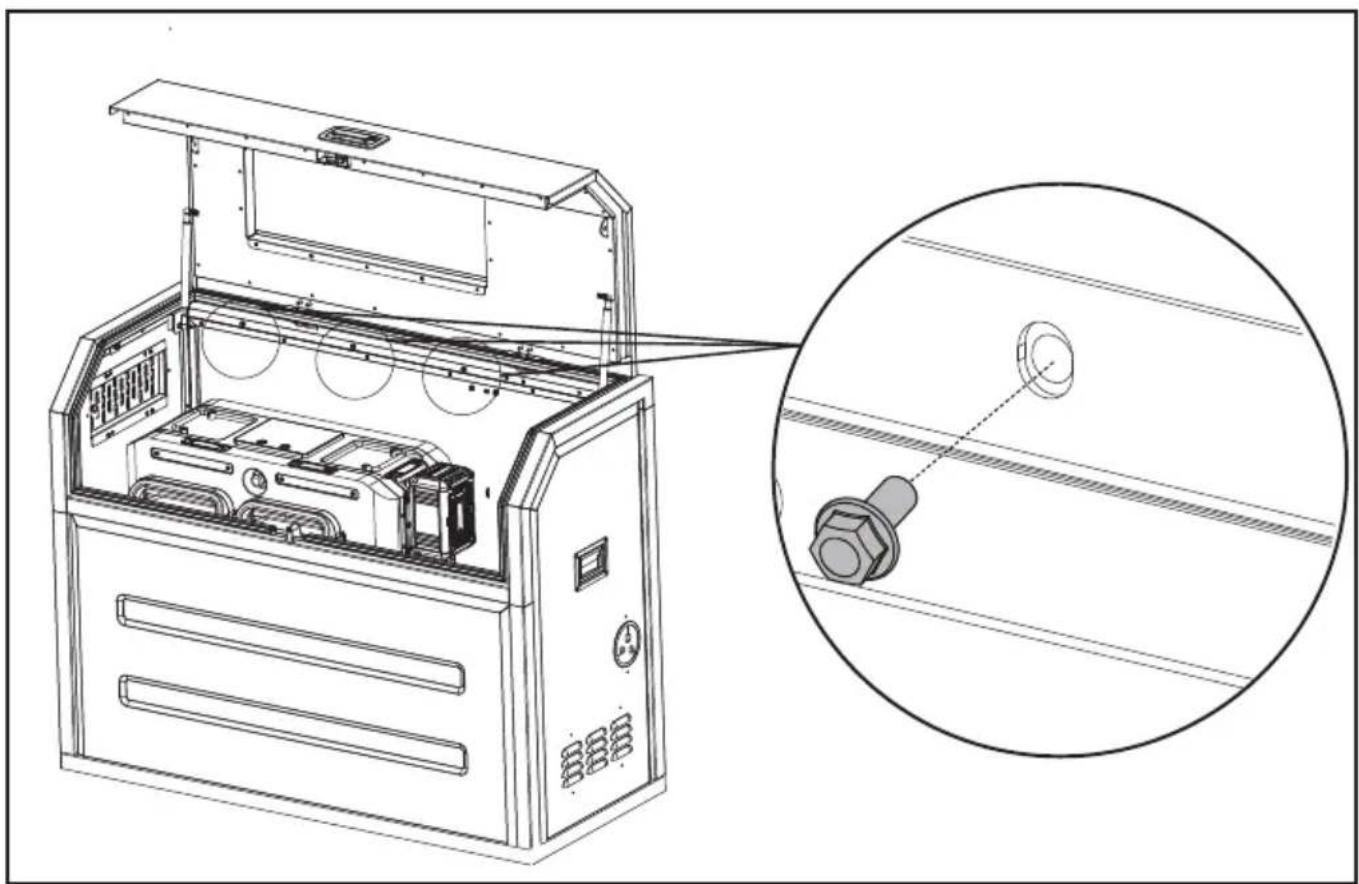

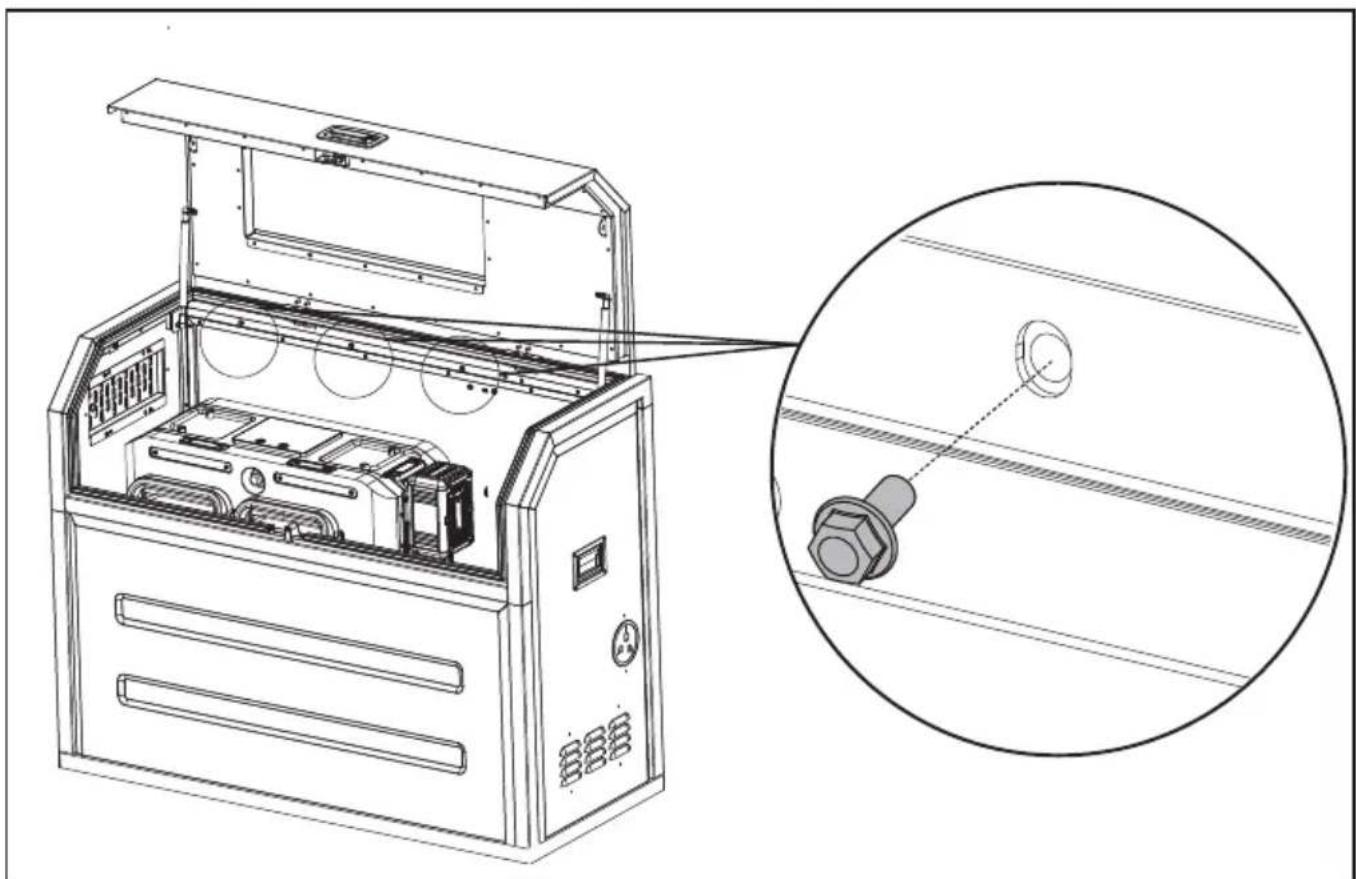

Otevřete dvířka a upevněte horní rám a dvířka pomocí šestihranných vrutů s okrouhlou podložkou.

Otevřete vzduchovou ventilaci, pokud je teplota přiliš vysoká.

Vyved'te kabely pomocí svorek na kabely

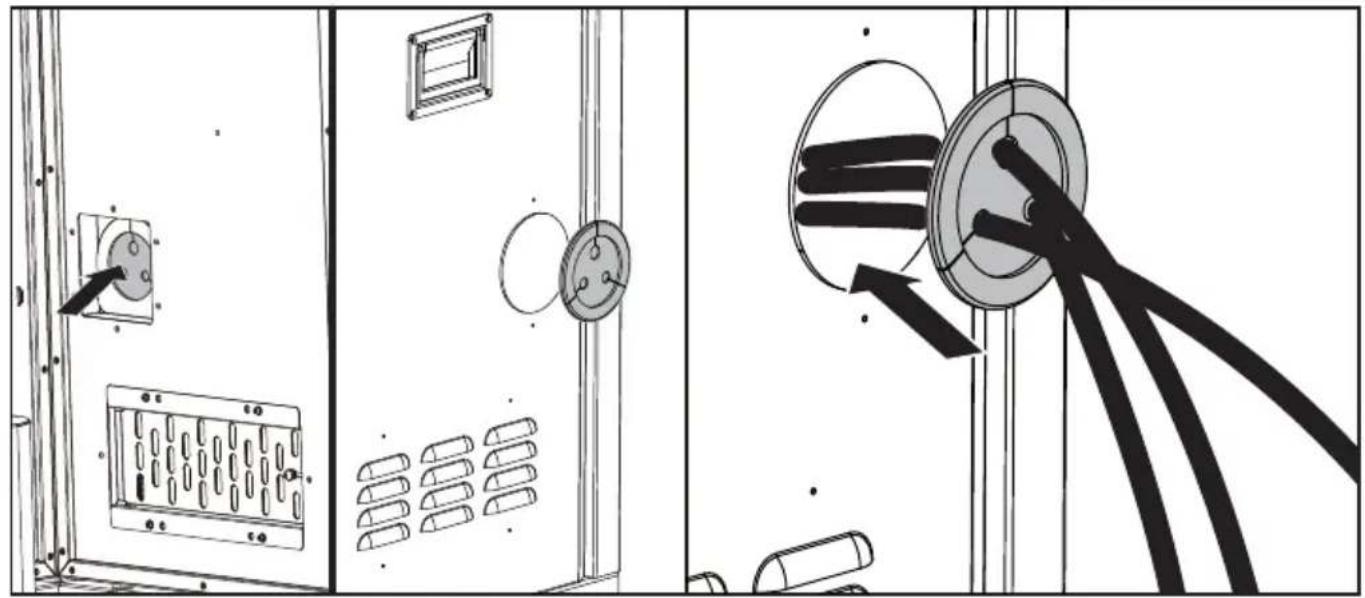

Vyvedete kabely z kabinetu přes vývod pro kabely

TECHNICKÉ ÚDAJE

	KAC929 KAC929.X
Velikost	1270 mm (délka) x 550 mm (šířka) x 1000 mm (výška)
Hmotnost 96 kg
Doporučený CyberTank	KAC875E/KAC877E/KAC880E

** X = 1-999, A-Z, M1-M9 jsou pouze pro různé zákazníky, mezi těmito modely neexistují žádné změny související s bezpečností.

OBSAH

Úvod....167

Montáž a ovládanie....170

Všeobecné usporiadanie vnútri CyberCabinetu....180

Technické údaje....181

ÚVOD

Vážený zákazník,

- Umístěte základový rám podle polohy montážních otvorů. Upevněte základový rám pomocí karosářských šroubů a matic.

Ak váš CyberTank nie je nainštalovaný

Zabezpečte pravý panel a l'avý panel pomocou šest'hranných spojovacích skrutiek.

Otvorte dvere a upevnite horný rám a dvere pomocou šesthranných skrutiek so závitom s kruhovou podložkou.

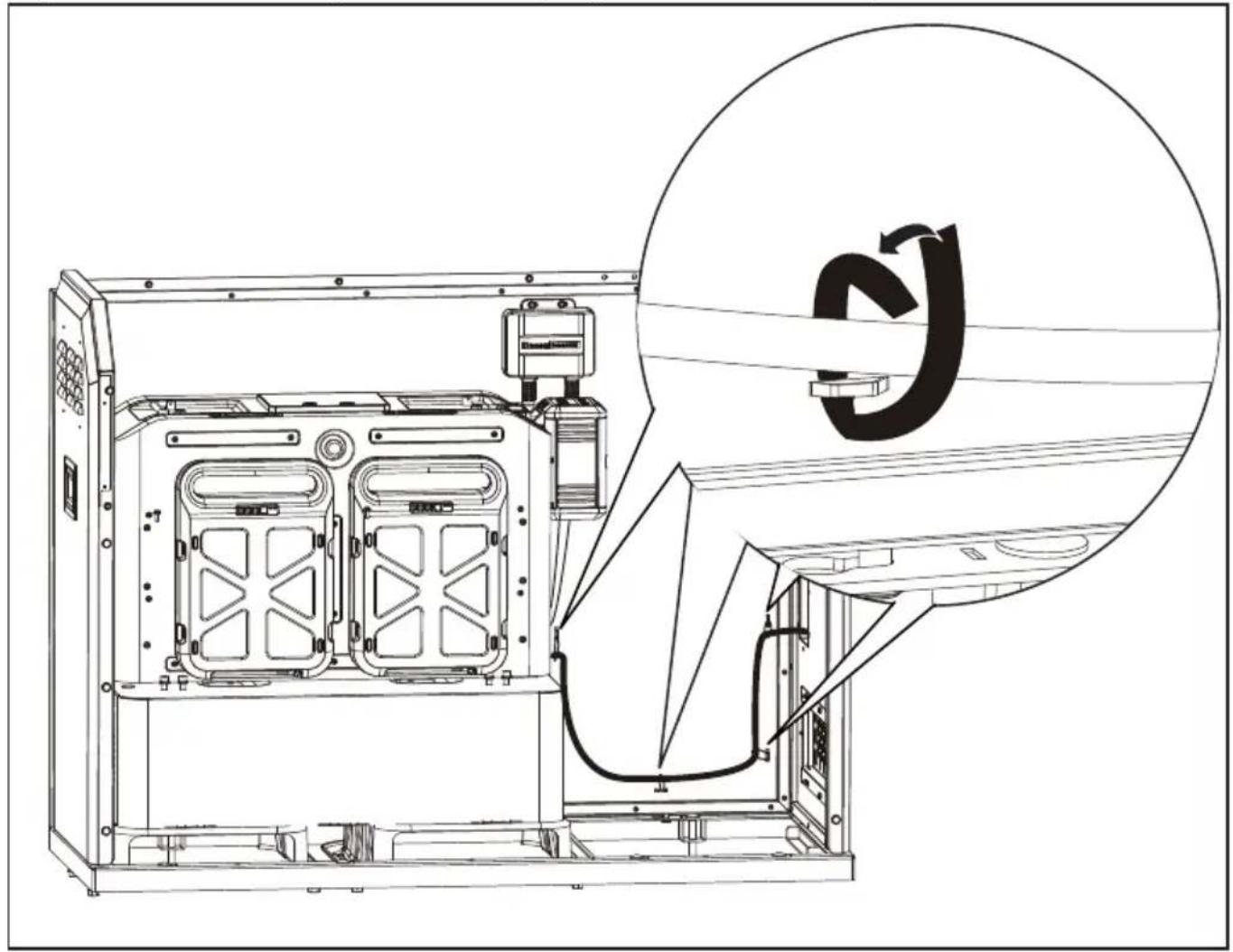

Upevnite káble pomocou pripevňovacích pásikov

Vytiahnite káble z kabinetu cez vývod pre káble.

	KAC929 KAC929.X**
Vel'kost'	1270 mm (Dížka) x 550 mm (Šírka) x 1000 mm (Výška)
Hmotnost'	96 kg
Odporúčaný CyberTank	KAC875E/KAC877E/KAC880E
